西門子 S7-200 SMART PLC 產品規格與說明
核心特點
- 正品保障：承諾全新原裝正品，堅決拒絕假貨、高仿、水貨及翻新機。
- 官方質保：所有產品享受廠家官方質保一年，故障需郵寄至工廠處理（周期約 7-14 個工作日）。
- 集成通訊：標準型 CPU 模塊均集成 PROFINET 端口，支持以太網通訊。
- 靈活擴展：支持?jǐn)?shù)字量、模擬量、熱電阻、熱電偶及通信擴展模塊，滿足多樣化控制需求。
- 型號豐富：提供標準型（SR/ST）與經濟型（CR）多種配置，覆蓋不同 I/O 點數需求。

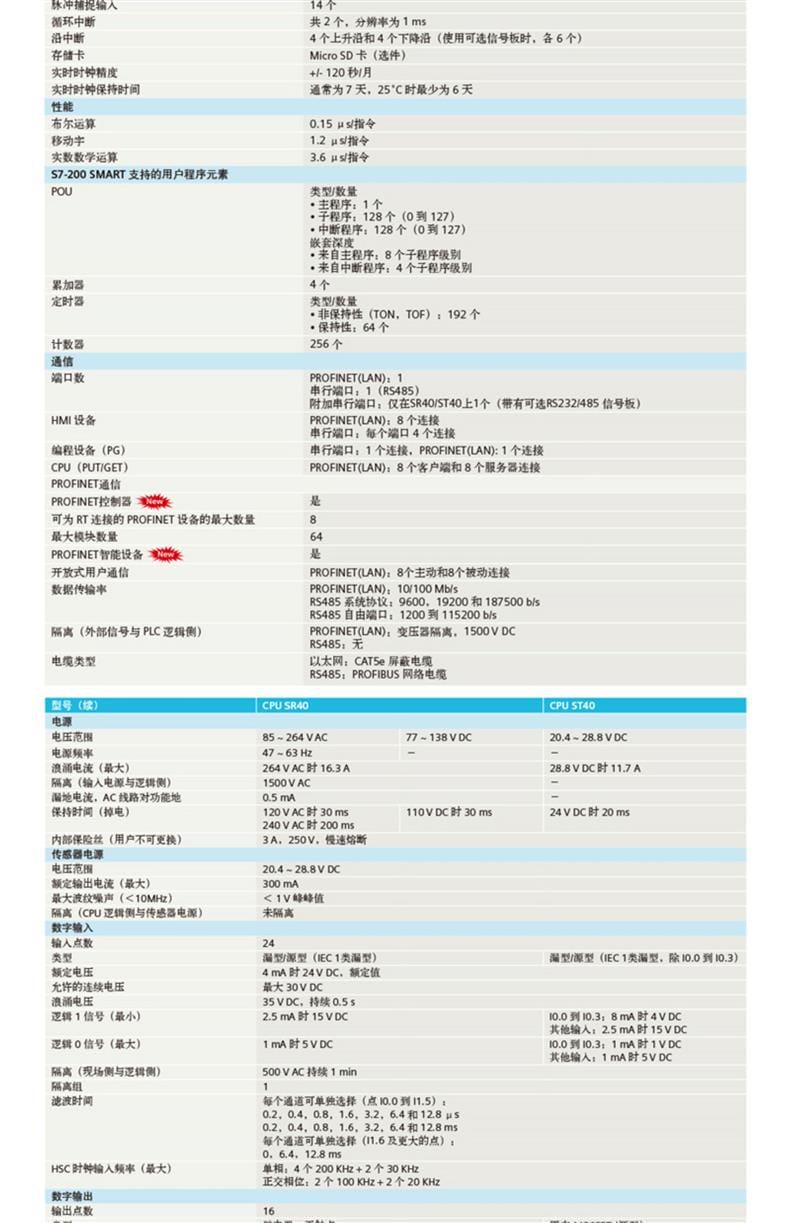

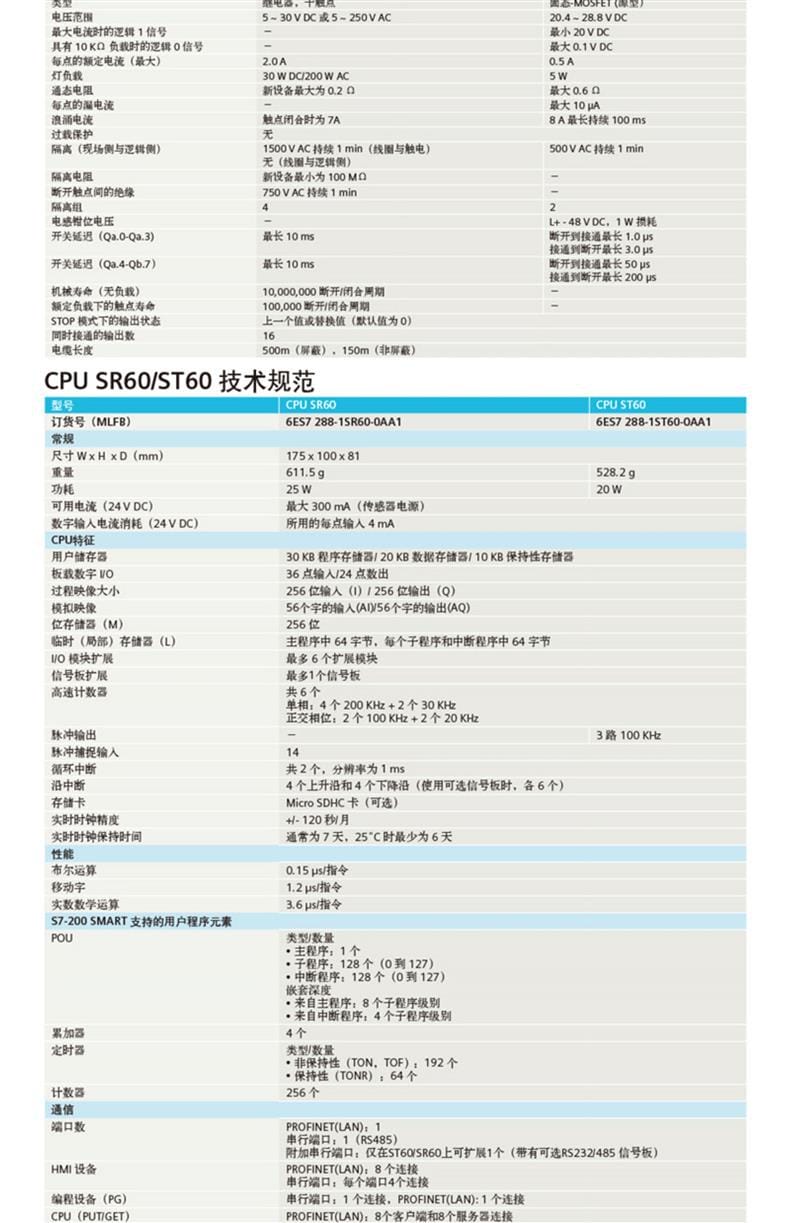

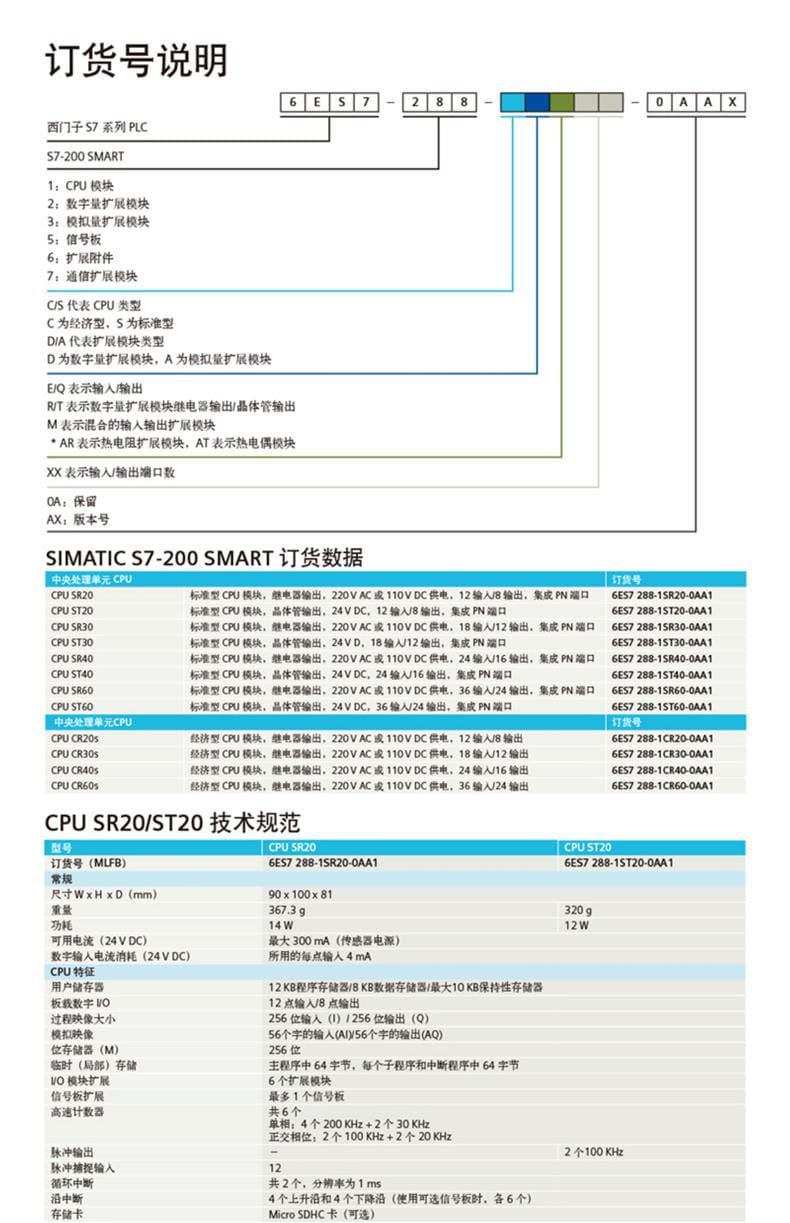

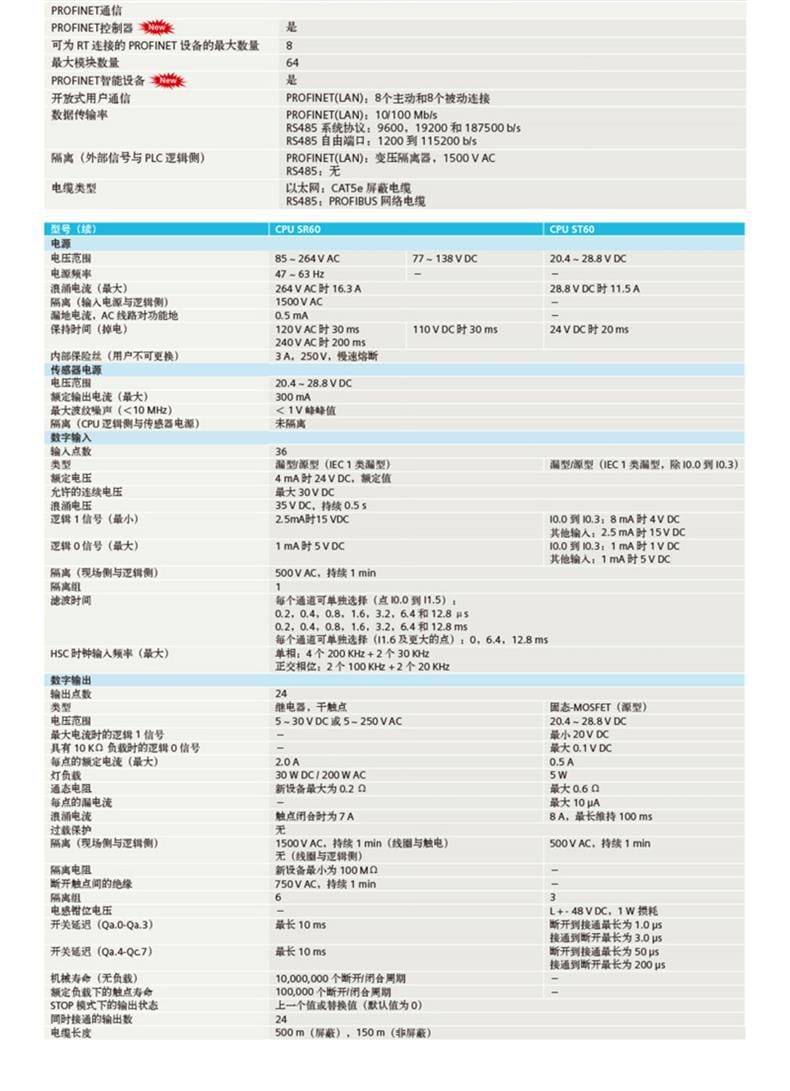

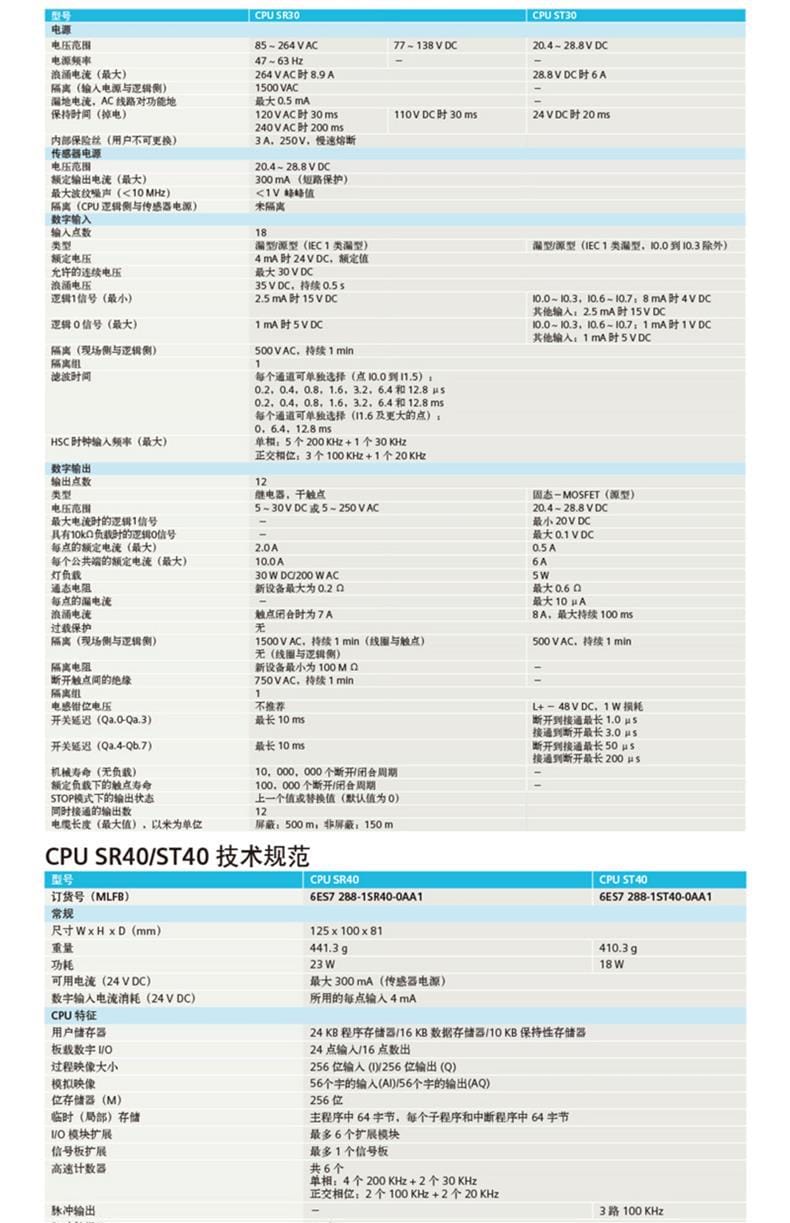

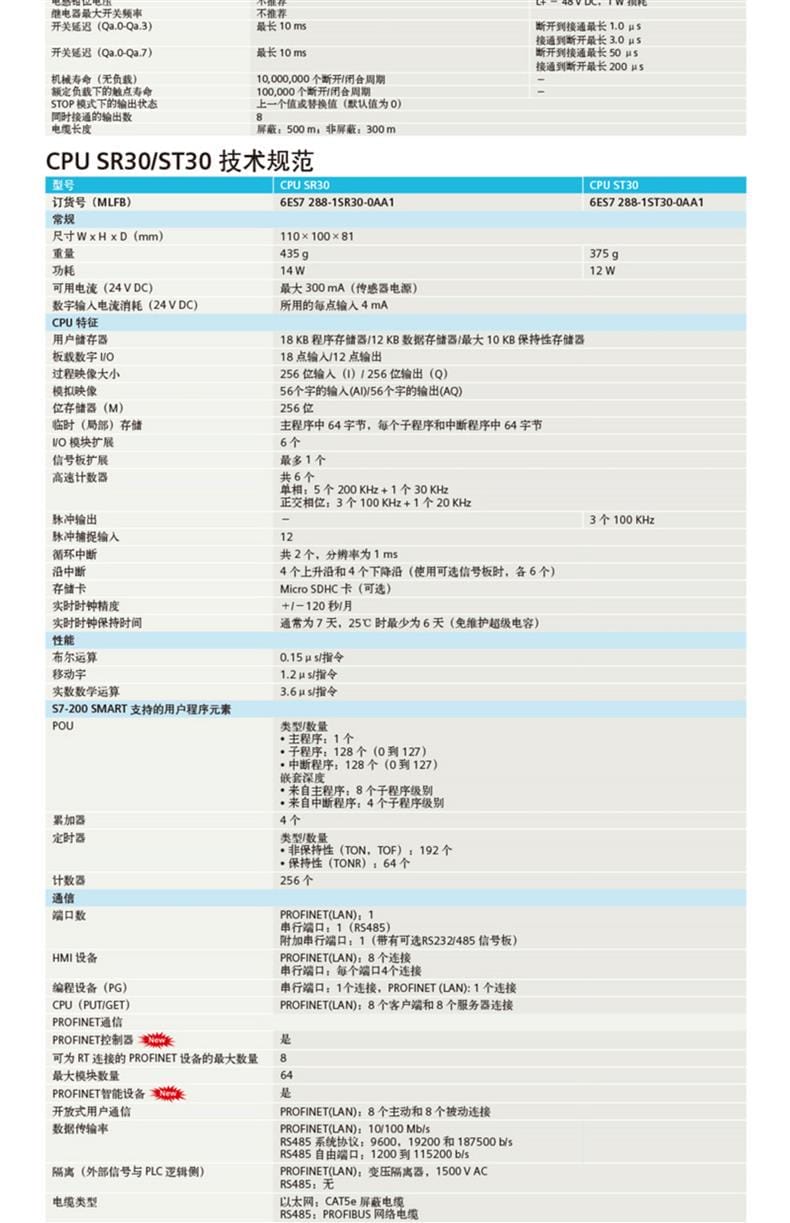

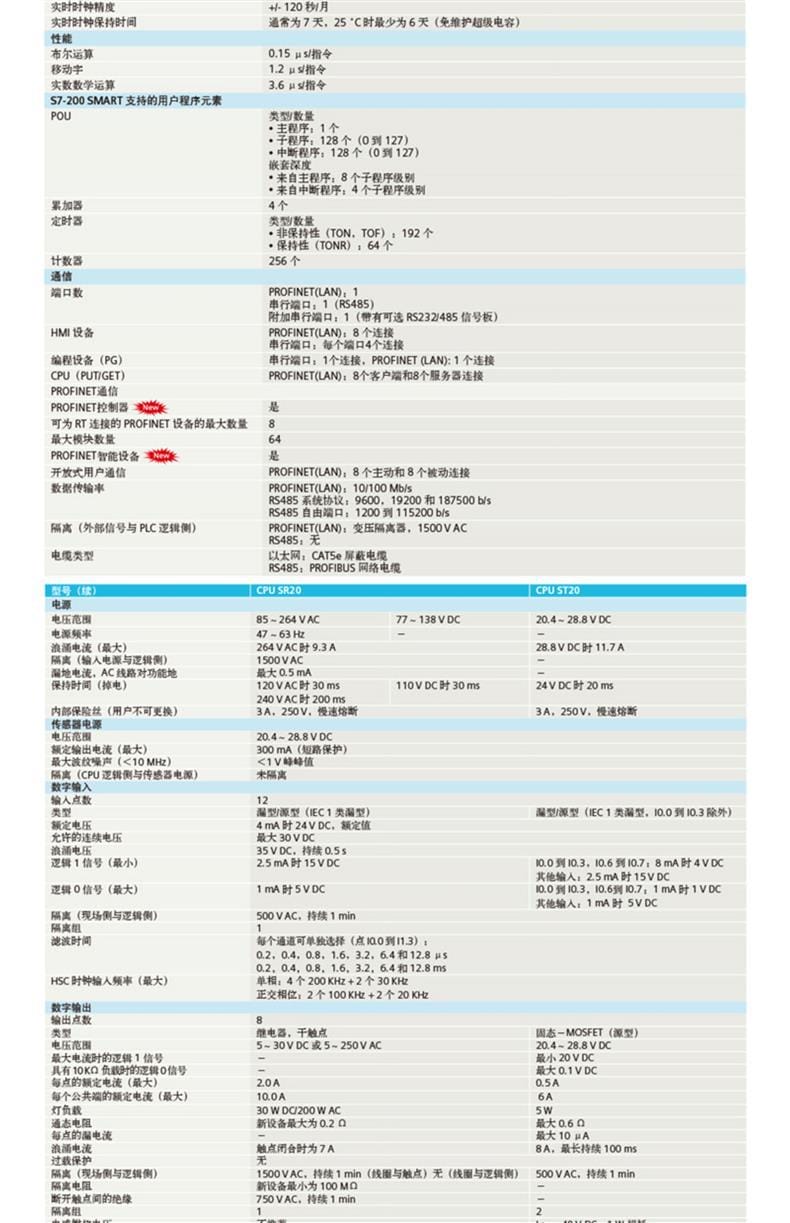

技術參數
中央處理器 (CPU)
| 型號系列 |
輸出類型 |
供電電壓 |
I/O 配置 (輸入/輸出) |
訂貨號示例 |

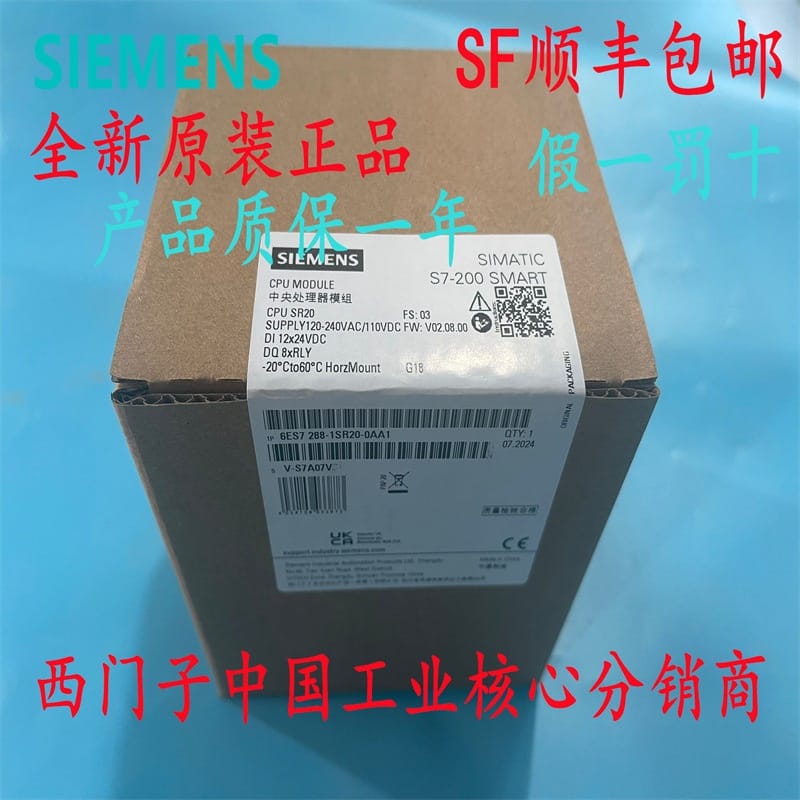

| CPU SR20 |
繼電器 |
110/220V AC |
12 / 8 |
6ES7 288-1SR20-0AA1 |

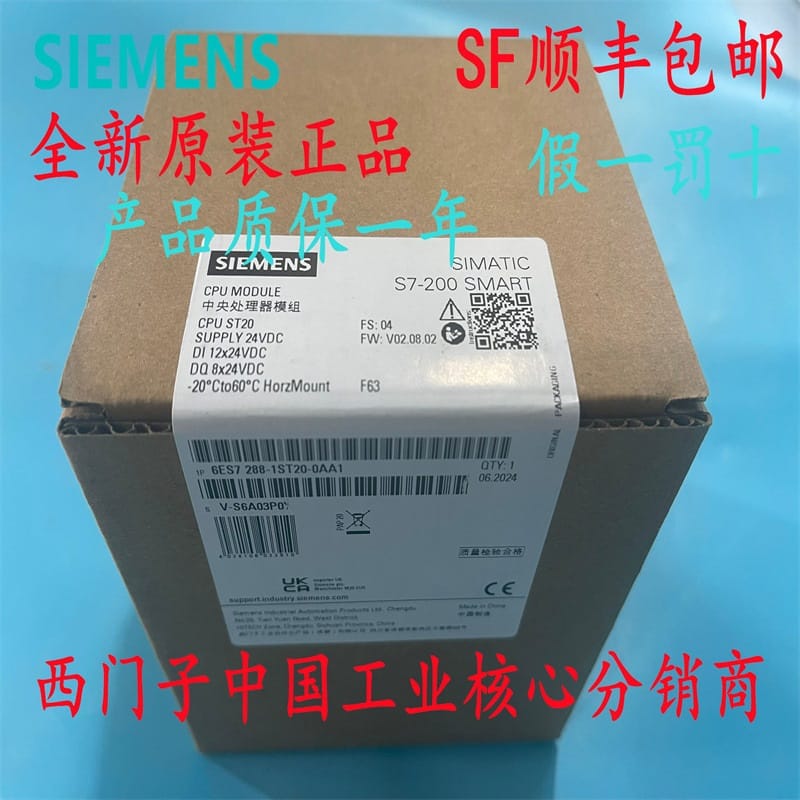

| CPU ST20 |
晶體管 |
24V DC |
12 / 8 |
6ES7 288-1ST20-0AA1 |

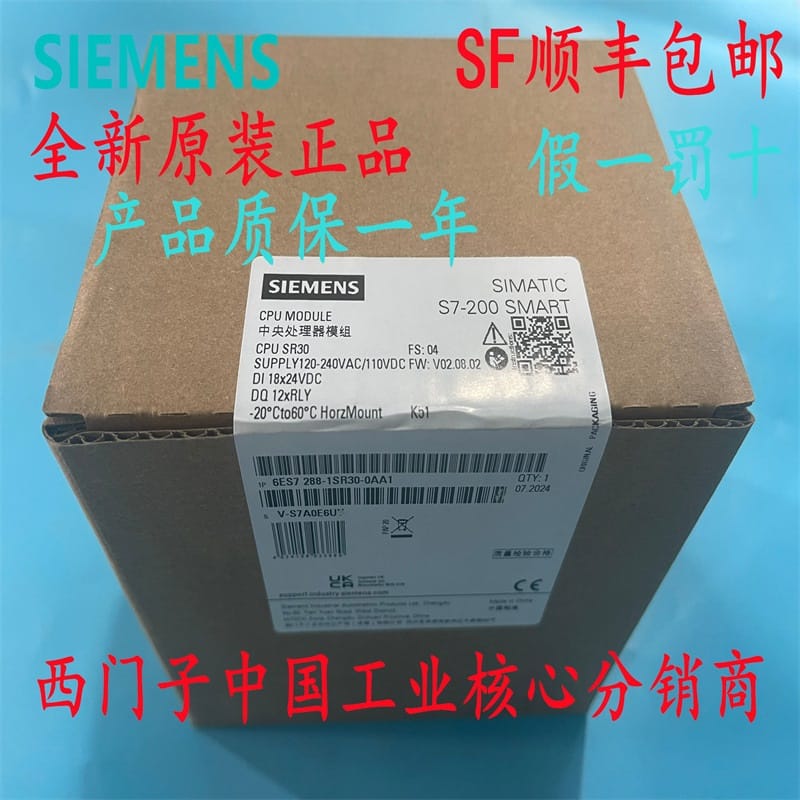

| CPU SR30 |
繼電器 |
110/220V AC |
18 / 12 |
6ES7 288-1SR30-0AA1 |

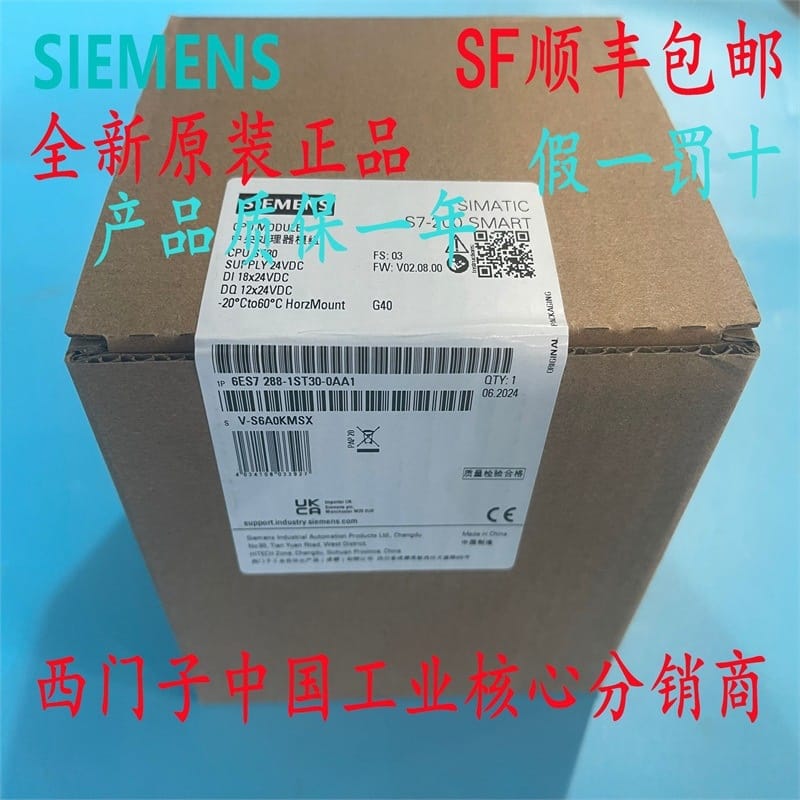

| CPU ST30 |
晶體管 |
24V DC |
18 / 12 |
6ES7 288-1ST30-0AA1 |
| CPU SR40 |
繼電器 |
110/220V AC |
24 / 16 |
6ES7 288-1SR40-0AA1 |
| CPU ST40 |
晶體管 |
24V DC |
24 / 16 |
6ES7 288-1ST40-0AA1 |
| CPU SR60 |
繼電器 |
110/220V AC |
36 / 24 |
6ES7 288-1SR60-0AA1 |
| CPU ST60 |
晶體管 |
24V DC |
36 / 24 |
6ES7 288-1ST60-0AA1 |
| CPU CR20s |
繼電器 |
110/220V AC |
12 / 8 |
6ES7 288-1CR20-0AA1 |
| CPU CR60s |
繼電器 |
110/220V AC |
36 / 24 |
6ES7 288-1CR60-0AA1 |

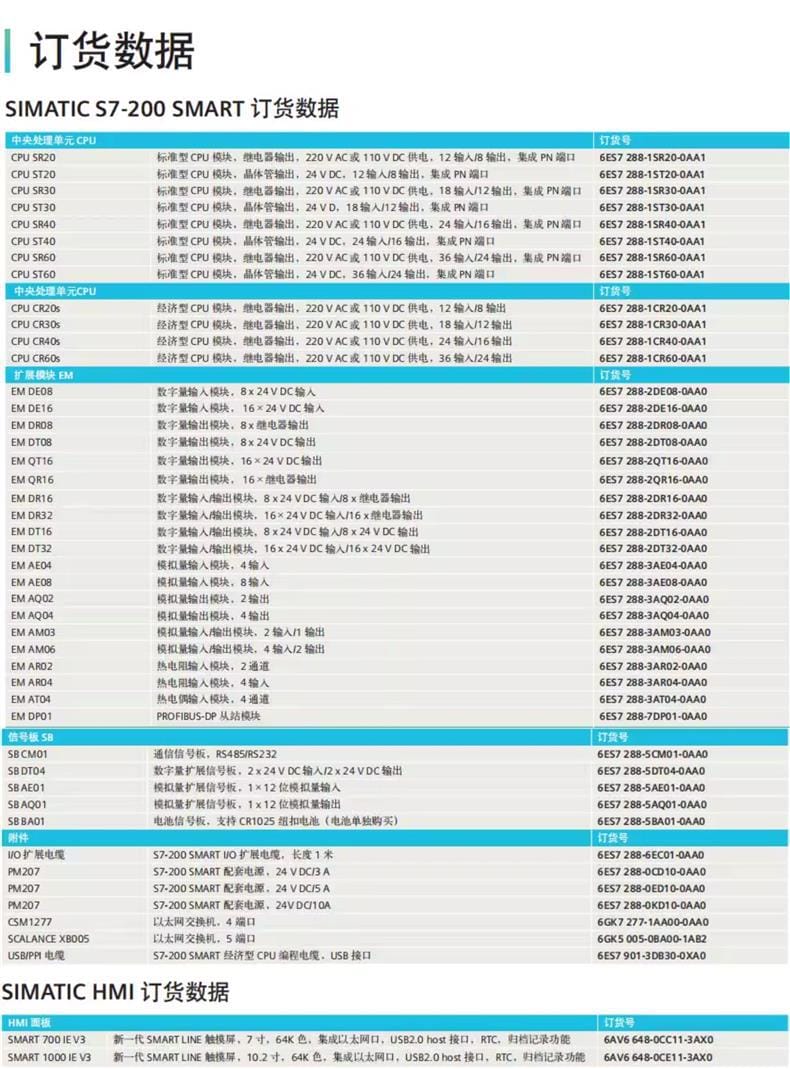

擴展模塊與附件
- 數字量擴展：EM DE08/16 (輸入), EM DR08/16/32 (混合), EM DT08/16/32 (輸出)。
- 模擬量擴展：EM AE04/08 (輸入), EM AQ02/04 (輸出), EM AM03/06 (混合)。
- 特殊信號：EM AR02/04 (熱電阻), EM AT04 (熱電偶), EM DP01 (PROFIBUS-DP)。
- 信號板：SBCM01 (RS485/232), SBBA01 (電池), SBDT04 (IO 擴展)。
- 電源與通訊：PM207 電源 (24VDC 3A/5A/10A), CSM1277/SCALANCE XB005 交換機。
- HMI 面板：SMART 700 IE V3 / 1000 IE V3 (集成以太網口，USB Host)。
應用行業
本產品廣泛應用于工業自動化控制系統，包括但不限于以下領域：
- 機械設備制造與控制
- 樓宇自動化系統
- 水處理與環保工程
- 紡織與包裝機械
- 通用電氣控制柜集成
安裝條件
- 電源匹配：根據 CPU 型號選擇對應電源，SR/CR 系列支持 110/220V AC，ST 系列需 24V DC。建議使用配套 PM207 電源模塊。
- 環境要求：請確保安裝環境符合工業標準，避免高溫、高濕、腐蝕性氣體及劇烈震動區域。
- 接線規范：數字量與模擬量接線需嚴格區分，注意接地處理以防干擾。
- 擴展連接：使用專用 IO 擴展電纜連接擴展模塊，確保接觸良好。
注意事項
- 收貨檢驗：簽收貨物時請務必當面開箱檢驗完好性，如有破損請立即拒收并聯系客服。
- 拆包提示：收到貨后請先核對型號無誤再拆封包裝，一旦拆開將不支持非質量問題的退換貨（影響二次銷售）。
- 退貨政策：支持"7 天無理由退換貨"，但前提是商品未使用且原包裝完好。運輸損壞不屬于無理由退換范圍，應現場拒收。
- 質保流程：保修期內故障需郵寄至西門子工廠處理，周期一般為 7-14 個工作日，請?zhí)崆耙?guī)劃時間。
- 發貨時效：現貨訂單 1-2 天內發貨，期貨需客服確認；默認快遞為德邦，急件可聯系順豐到付。
