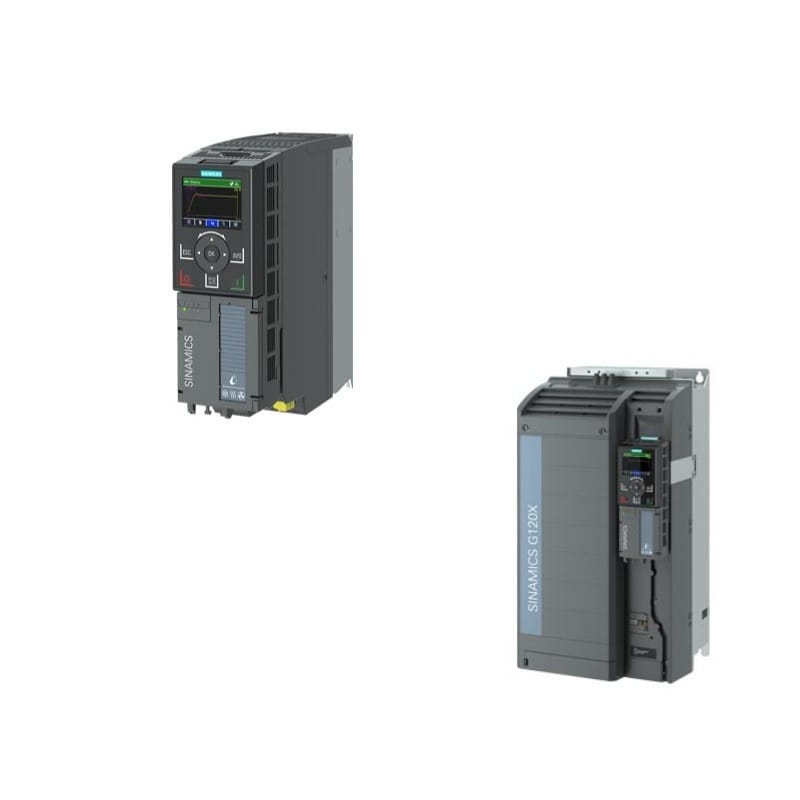

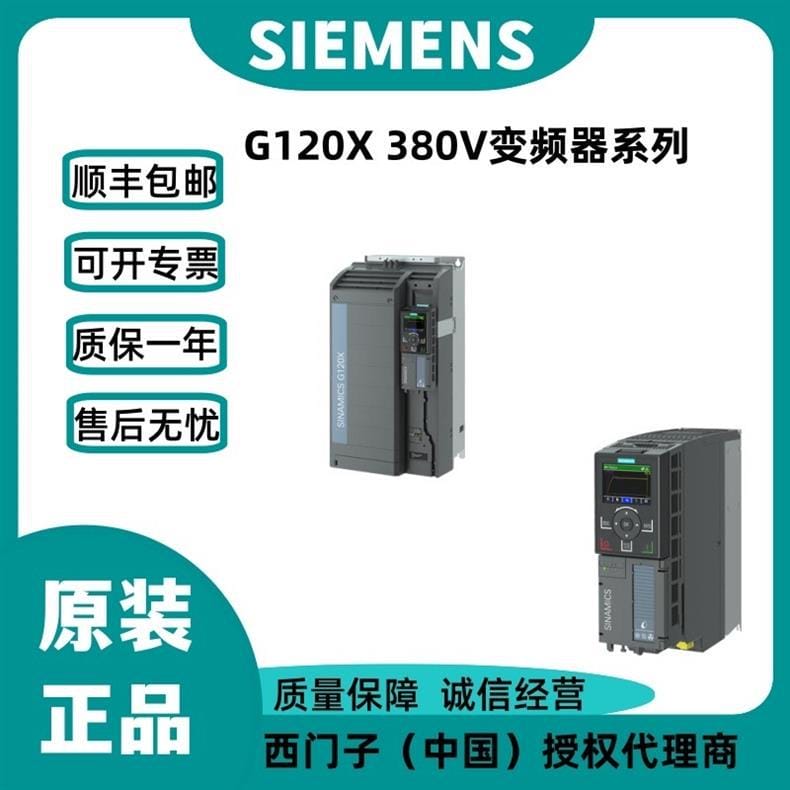

西門子 SINAMICS G120X 380V 變頻器（型號：6SL3220-3YE40-0AB0）
? 核心特點
- 內置EMC濾波器：出廠預裝濾波器，有效抑制電磁干擾，簡化外圍電路設計，降低系統整體成本。
- 高防護與高可靠性：采用堅固密封外殼設計，防護等級可達IP55/IP66，完美適應潮濕、多塵、溫差大等惡劣工業環境。
- 緊湊易安裝：模塊化結構設計，支持導軌式與螺釘式安裝，接線端子采用可拆卸設計，大幅縮短現場安裝與調試周期。
- 智能通信集成：標配集成工業通信接口，支持快速設備組網、遠程參數監控與程序下載，無縫對接自動化控制系統。
- 高效節能控制：內置多種先進控制算法，針對風機、水泵等平方轉矩負載深度優化，實現平滑啟動、精準調速與顯著節能。
? 技術參數
- 產品型號：6SL3220-3YE40-0AB0
- 產品系列：SINAMICS G120X
- 額定電壓：三相 AC 380V～480V（允許波動范圍 -15%/+10%）
- 額定頻率：50/60 Hz
- 內置濾波器：是（符合EN 61800-3 EMC標準）
- 防護等級：IP55 / IP66（視具體外殼配置與安裝方式）
- 冷卻方式：自然對流 / 強制風冷
- 控制模式：V/f控制、線性V/f、拋物線V/f、無傳感器矢量控制
- 通信接口：PROFINET / PROFIBUS / USS / Modbus RTU（支持靈活擴展）
- 工作環境溫度：-20℃～+50℃（滿載運行），最高+60℃（需按規范降額使用）
- 適用海拔：≤1000m（滿載），1000m～4000m需按西門子技術手冊降額使用
? 應用行業
廣泛適用于對設備可靠性、環境防護等級及運行能效要求較高的流體控制與通用機械領域，主要包括：
- 市政供水、工業水處理與污水處理泵站
- 暖通空調（HVAC）系統、冷卻塔、通風與排風設備
- 建筑給排水、消防泵、循環水與農業灌溉系統
- 輕工制造、物料輸送、通用風機與水泵節能改造項目
? 安裝條件
- 安裝姿態：必須垂直安裝于平整、堅固的墻面或標準電氣控制柜內，嚴禁水平、傾斜或倒置安裝，以免影響散熱與內部結構。
- 散熱間距：設備上方與下方需預留≥100mm通風空間，左右兩側預留≥50mm，確?？諝庾匀粚?duì)流，避免熱量堆積。
- 環境要求：安裝場所應干燥通風，無腐蝕性氣體、易燃易爆物質及導電粉塵；避免陽光直射、強磁場干擾與強熱源輻射。
- 電氣接線：進線/出線電纜截面需嚴格匹配設備額定電流；屏蔽電纜屏蔽層須360°環繞接地；PE接地線截面積≥相線截面積，系統接地電阻≤4Ω。
- 固定要求：使用原廠配套安裝支架或?qū)к?，采用?biāo)準規格螺釘緊固，確保設備在長期高頻振動運行中無松動位移。
? 注意事項
- 安全操作：接線、維護與調試前務必切斷主電源，等待內部直流母線電容完全放電（狀態指示燈熄滅）后方可操作，嚴禁帶電插拔端子。
- 參數匹配：首次上電需嚴格對照所接電機銘牌輸入額定電壓、電流、功率及轉速，并執行電機參數自整定，以確保控制精度與保護功能生效。
- 布線規范：動力電纜與控制信號電纜必須分槽敷設，平行間距建議≥200mm；交叉布線時保持90°垂直，避免高頻開關噪聲干擾。
- 運行維護：定期清理散熱風道與防護網灰塵；若運行中出現過熱、過流或接地故障報警，應立即停機排查，嚴禁強行復位或超負荷運行。
- 商務與售后：本產品為西門子（中國）授權代理商原裝正品，提供1年質保與專業技術支持；支持順豐包郵及開具增值稅專用發票；頁面劃線價格僅為市場參考價，實際成交價以訂單結算頁及具體活動為準。
