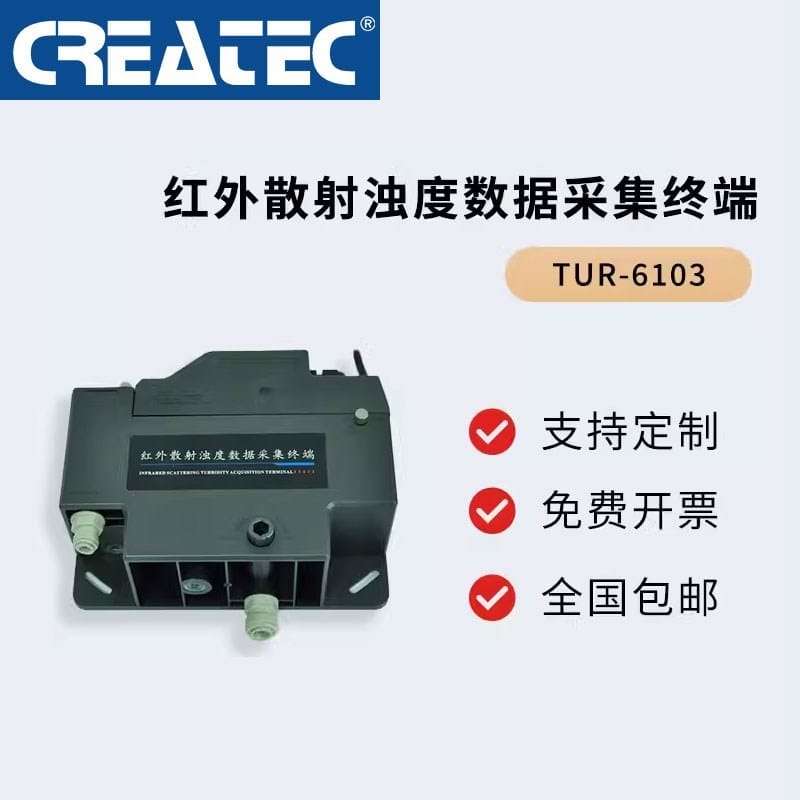

河北科瑞達 TUR-6103 紅外散射濁度數據采集終端

核心特點

符合國際標準 ISO 7027-1999，保障測量權威性與可比性；
光學模組與水樣非接觸式測量，免擦拭、免維護，顯著降低運維成本；
內置除水霧結構設計，確保測量窗口長期清晰，杜絕結霧干擾；
采用高穩定性紅外激光光源，壽命長、光強恒定、抗環境光干擾能力強；
集成水體脫氣泡結構，主動消除氣泡引起的測量波動，提升低濁度段（尤其＜1 NTU）數據可靠性；
支持多模態物聯網擴展：兼容 (4–20) mA 模擬輸出、RS485 有線通信、LoRa/WiFi/4G 無線傳輸、以太網、光纖端機及 GPRS 云端直傳，適配智慧水務與工業物聯網平臺。

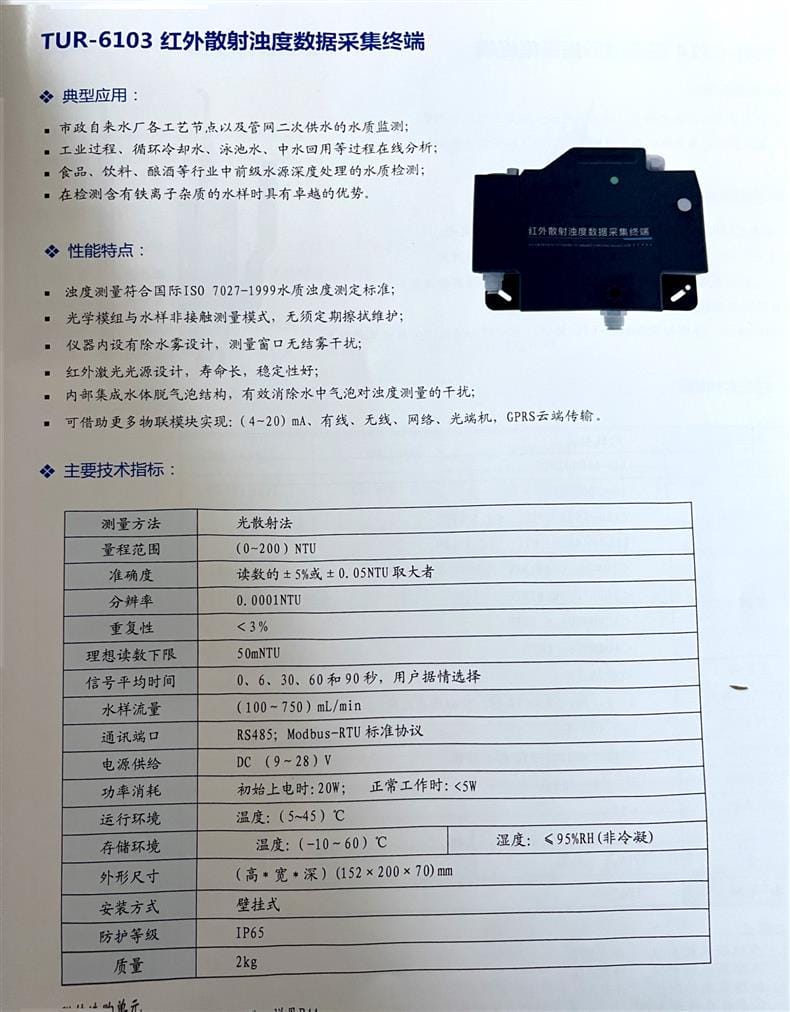

項目	參數
測量原理	紅外光散射法（90°檢測角）
量程范圍	0–200 NTU
準確度	±5% 讀數 或 ±0.05 NTU（取較大值）
分辨率	0.0001 NTU
重復性	＜3%
理想讀數下限	50 mNTU（即 0.05 NTU），滿足高純水及深度處理工藝監測需求
信號平均時間	可選 0 / 6 / 30 / 60 / 90 秒，兼顧響應速度與數據穩定性
水樣流量要求	100–750 mL/min（需配套穩流模塊或旁路系統）
通訊接口	RS485（默認 Modbus-RTU 協議，支持自定義寄存器映射）
供電要求	DC 9–28 V（寬壓輸入，兼容太陽能+蓄電池等邊緣供電場景）
功耗	初始上電加熱/自檢階段 ≤20 W；穩定運行狀態 ＜5 W
運行環境	溫度：5–45 ℃；無陽光直射、無強電磁干擾
存儲環境	溫度：?10–60 ℃；相對濕度 ≤95% RH（非冷凝）
結構尺寸	152 mm（高）× 200 mm（寬）× 70 mm（深）
安裝方式	壁掛式（標配金屬安裝支架，支持水平/豎直定向固定）
防護等級	IP65（防塵、防噴射水流，適用于室內及遮蔽式戶外機柜）
整機質量	2.0 kg

安裝位置：應置于水流穩定、無劇烈擾動與渦流的管段，優先選擇水平直管段（上游≥5D、下游≥3D，D為管道內徑）；若為旁路安裝，須配置穩流閥與排氣閥；
環境要求：避免陽光直射、高溫?zé)嵩矗ㄈ缯羝艿溃?、?qiáng)振動源及強電磁設備（變頻器、大功率電機）鄰近布置；
空間要求：壁掛安裝需預留前后 ≥150 mm 操作與散熱空間，頂部留空 ≥100 mm 以利自然對流散熱；
供電保障：建議配置 UPS 或穩壓模塊，防止電壓跌落導致傳感器復位或數據丟失；
通訊布線：RS485 線纜須采用雙絞屏蔽線（≥0.5 mm2），總長 ≤1200 m，終端匹配 120 Ω 電阻；無線/網絡版本需確?，F(xiàn)場信號強度（4G ≥?105 dBm，WiFi ≥?70 dBm）；
防護配套：IP65 防護僅適用于遮蔽環境；長期戶外部署須加裝防雨防曬機柜，并確保柜內溫濕度可控（推薦加裝小型除濕+散熱模塊）。

首次啟用：上電后需預熱 ≥30 分鐘，并執行零點校準（使用經認證的 0 NTU 標準液）；
定期維護：雖為非接觸式，仍建議每 6 個月檢查測量窗清潔度及密封圈老化狀況，禁用有機溶劑擦拭光學窗口；
水樣適配：不適用于含高濃度懸浮顆粒（＞500 mg/L）、強腐蝕性（pH＜4 或＞10）、或含油類/表面活性劑的水樣，否則可能影響脫泡效果與光學信噪比；
氣泡干擾規避：進樣管路須杜絕“U型彎”與高位積氣點，必要時加裝在線脫氣模塊；
數據異常響應：當連續 3 次讀數波動超 10% 或顯示“Err-07（氣泡超限）”時，應立即核查流速、排氣及傳感器傾斜狀態；
固件升級：僅可通過科瑞達官方授權工具及加密協議進行遠程或本地升級，禁止斷電中斷升級過程；
合規性聲明：本設備符合中國《GB/T 10223-2022 水質 濁度的測定》及 CE/ROHS 相關指令，但不作為計量檢定器具，需定期送第三方機構比對校驗。
