上泰（SUNTEX）TC-7320RS 智能型濁度/懸浮固體變送器 & TC-7310/TC-7310-M 污泥濃度變送器

核心特點

雙通道智能設計：TC-7320RS 支持雙組在線濁度傳感器（TD-200/TD-201），實現冗余監測或多點比對；TC-7310/TC-7310-M 為單通道高精度專用型。
全語言友好界面：內置中、英、繁體中文操作界面，圖文引導+流程符號化設計，降低操作門檻。
工業級防護結構：IP65 防水防塵等級，支持墻裝、盤裝（開孔138×138 mm）、圓管安裝，適應戶外及嚴苛現場環境。
智能人機交互：144×144 mm 大型背光LCM顯示屏，支持感應式背光調節；兼具數字實時值、動態實時曲線與歷史趨勢圖譜顯示功能。
安全與維護強化：密碼鎖+組合鍵雙驗證進入設定/校正模式；標配自動清洗控制接點（Relay 2/4 可設清洗時長0~99分59秒、間隔0~999小時59分）；50組事件記錄（含報警、斷電、校正、清洗等時間戳日志）。
靈活校準能力：支持1–5點NTU標準液多點校正，可自由選擇校準點并調整因子倍率，適配不同水質場景。

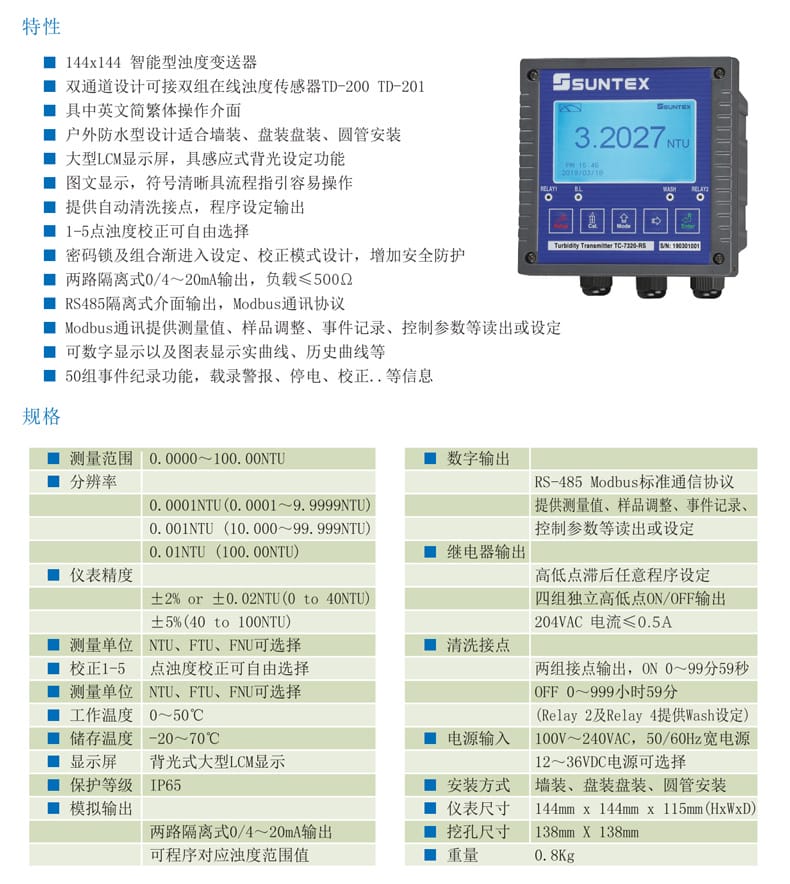

技術參數

項目	參數
測量范圍	0.0000 ~ 100.00 NTU
分辨率	0.0001 NTU（0.0001–9.9999 NTU）；0.001 NTU（10.000–99.999 NTU）；0.01 NTU（100.00 NTU）
儀表精度	±2% 或 ±0.02 NTU（0–40 NTU）；±5%（40–100 NTU）
測量單位	NTU / FTU / FNU（可軟件切換）
工作溫度	0 ~ 50 ℃
儲存溫度	?20 ~ 70 ℃
模擬輸出	兩路隔離式 0/4–20 mA 輸出（負載 ≤500 Ω），可編程對應任意濁度量程
數字輸出	RS-485 隔離接口，Modbus RTU 協議；支持讀取/設定測量值、樣品補償參數、事件記錄、控制邏輯、繼電器狀態等
繼電器輸出	四組獨立ON/OFF輸出（高低點滯后可編程）；觸點容量：250 VAC，≤0.5 A
清洗控制	Relay 2 & Relay 4 支持清洗啟停設定（ON: 0–99:59；OFF: 0–999:59）
電源輸入	寬壓設計：100–240 VAC（50/60 Hz）或 12–36 VDC（可選）
外形尺寸	144 mm（H）×144 mm（W）×115 mm（D）
開孔尺寸	138 mm × 138 mm
整機重量	0.8 kg

應用行業

市政與工業水處理：污水處理廠進/出水濁度監控、活性污泥/消化污泥濃度（MLSS）在線測定、二沉池泥位評估。
循環與回用水系統：冷卻塔循環水濁度預警、中水回用工藝段水質穩定性管控。
飲用水與地表水監測：自來水廠沉淀/過濾單元效能評估、水源地/排放口水質合規性連續監測。
特殊工況場景：高固含量污泥厭氧消化過程、生物膜反應器（MBR）跨膜壓差輔助判斷、工業廢水懸浮物（TSS）過程控制。

安裝條件

環境要求：安裝場所需通風良好，避免陽光直射、強電磁干擾及腐蝕性氣體；環境溫度維持在 0–50 ℃，相對濕度 ≤90% RH（無凝露）。
機械安裝：
- 墻裝：使用附帶支架固定于平整垂直墻面；
- 盤裝：嵌入式安裝于標準儀表盤，確保開孔尺寸精確（138×138 mm），四周預留≥50 mm 散熱空間；
- 圓管安裝：配套專用抱箍組件，適用于Φ60–Φ200 mm 管道外壁，注意避開振動源與水流擾動區。
電氣連接：
- 供電線路須獨立敷設，建議加裝浪涌保護器；
- 模擬輸出與RS-485線纜應采用屏蔽雙絞線，屏蔽層單端接地；
- 繼電器與清洗輸出端子需匹配負載規格，嚴禁超限使用。

注意事項

首次啟用前：務必完成傳感器零點校準（蒸餾水或?qū)Ｓ昧泓c液）及至少兩點跨度校正，推薦使用NIST溯源標準濁度液（如StablCal?）。
清洗維護：定期檢查光學窗口污染狀況，避免硬物刮擦；清洗周期應依據實際水質設定，防止過度清洗導致傳感器誤動作。
通信配置：Modbus地址、波特率、數據位等參數需與上位系統嚴格一致；建議啟用CRC校驗提升通訊可靠性。
安全鎖定：非授權人員禁止解除密碼鎖；校正/設定操作后應及時退出并鎖定界面，防止誤修改關鍵參數。
故障響應：當出現“E01”（信號超限）、“E03”（傳感器斷線）等錯誤代碼時，應立即核查傳感器連接、供電及光路狀態，勿強行復位運行。
合規聲明：本設備符合CE、RoHS指令要求，僅限專業技術人員安裝調試；用于飲用水監測時，須配合具備CMA資質的第三方機構進行周期性比對驗證。

undefined



undefined

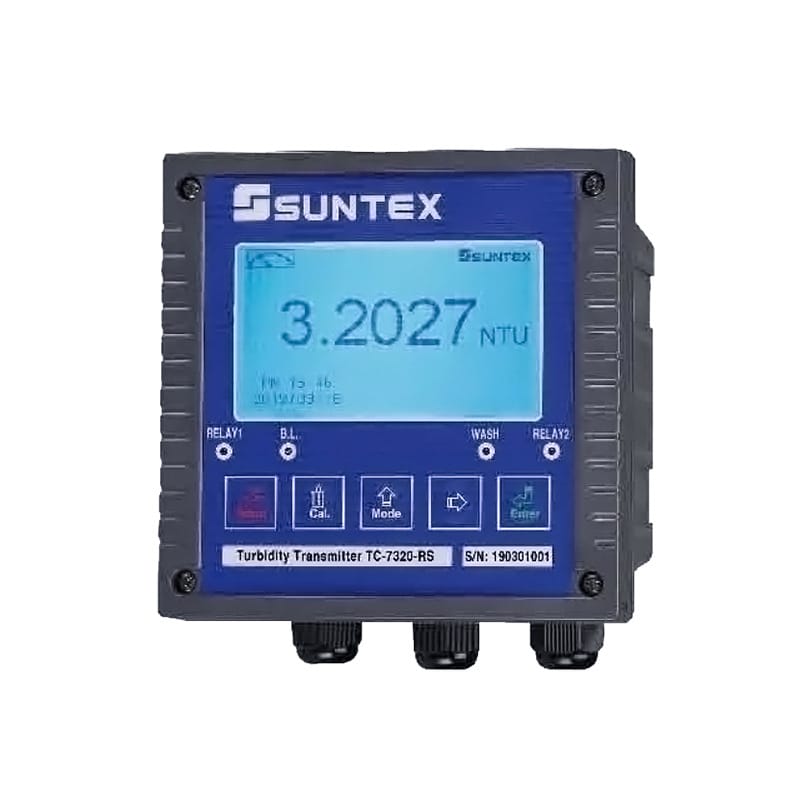

TC-7320RS 智能型低濁度變送器

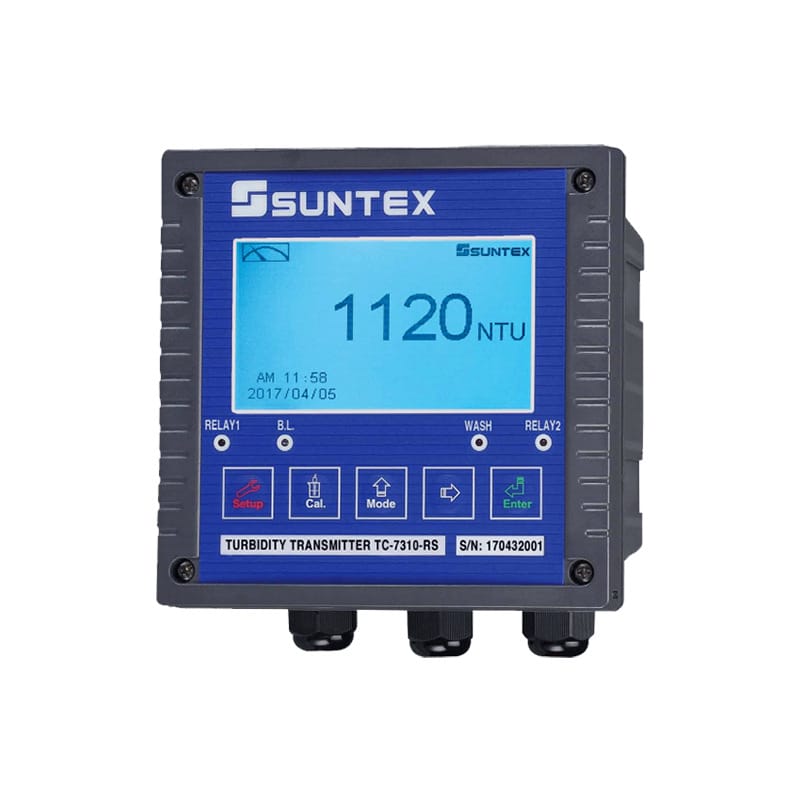

TC-7310 智能型濁度/懸浮固體變送器
特性：
1.144x144智能型濁度/懸浮固體變送器
2.具中英文簡繁體操作界面
3.戶外防水型設計適合墻裝、盤裝、圓管安裝
4.大型LCM顯示屏，具感應式背光設定功能
5.圖文顯示，符號清晰具流程指引容易操作
6.提供自動清洗接點，程序設定輸出
7.1-5點濁度校正可自由選擇以及因子倍率調整
8.密碼鎖及組合鍵進入設定、校正模式設計，增加安全防護
9.隔離式0/4~20mA輸出，至大負載500Ω
10.RS485隔離式界面輸出，Modbus通訊協議
11.Modbus通訊提供測量值、樣品調整、事件記錄、控制參數等讀
12.可數字顯示以及圖表顯示實時曲線、歷史曲線等
13.50組事件記錄功能，載錄警報、停電、校正...等信息

應用：廣泛應用于污水處里、循環水監控、中水回用、地表水、排放水、自來水等水質監控等領域

TC-7310-M 智能型污泥濃度變送器
特性：
1.144x144智能型污泥濃度變送器
2.具中英文簡繁體操作界面
3.戶外防水型設計適合墻裝、盤裝、圓管安裝
4.大型LCM顯示屏，具感應式背光設定功能
5.圖文顯示，符號清晰具流程指引容易操作
6.提供自動清洗接點，程序設定輸出
7.1-5點濁度校正可自由選擇以及因子倍率調整
8.密碼鎖及組合鍵進入設定、校正模式設計，增加安全防護
9.隔離式0/4~20mA輸出，最大負載500Ω
10.RS485隔離式界面輸出，Modbus通訊協議
11.Modbus通訊提供測量值、樣品調整、事件記錄、控制參數等讀
12.可數字顯示以及圖表顯示實時曲線、歷史曲線等
13.50組事件記錄功能，載錄警報、停電、校正...等信息
