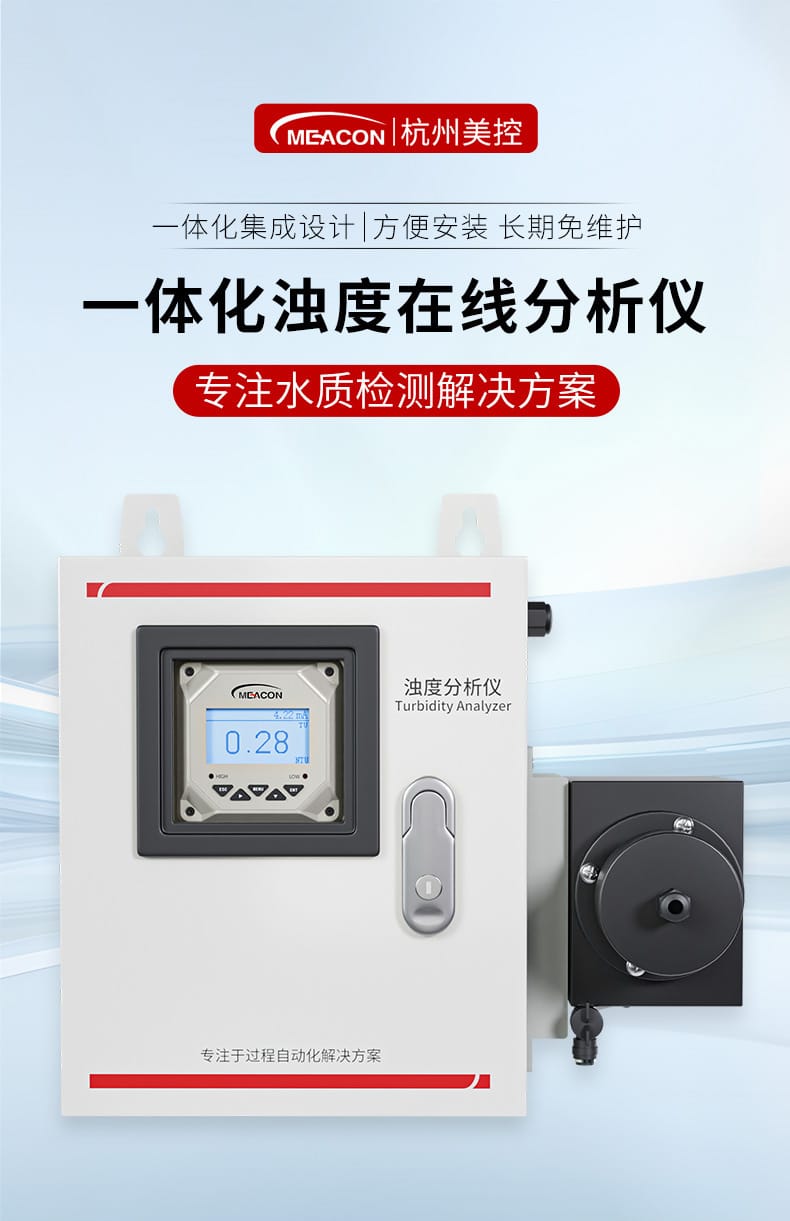

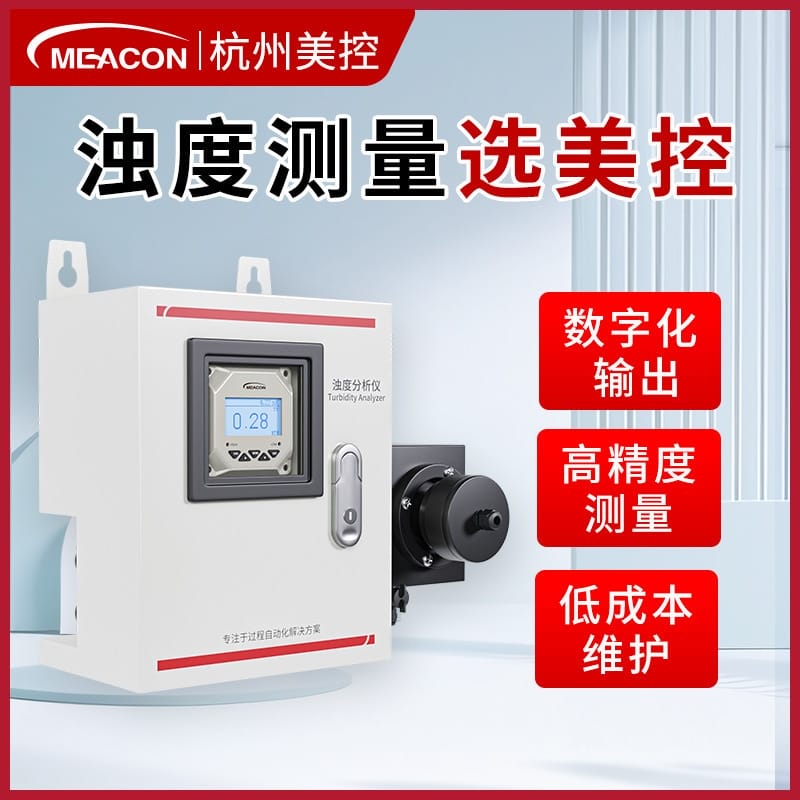

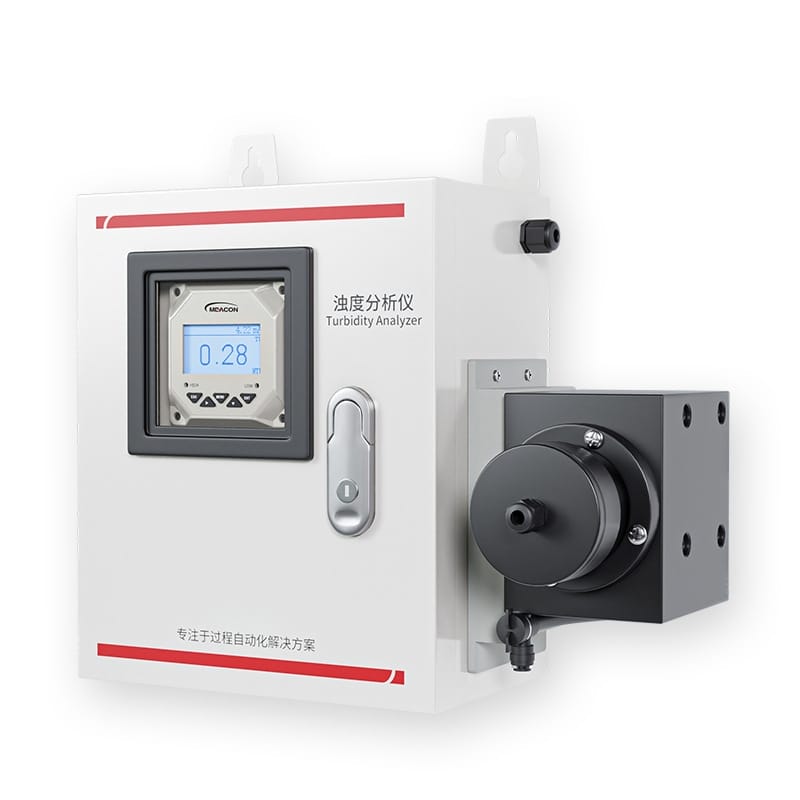

美控在線濁度計（污泥濃度/懸浮物/飲用水渾濁度檢測）——低量程高精度濁度傳感器
核心特點

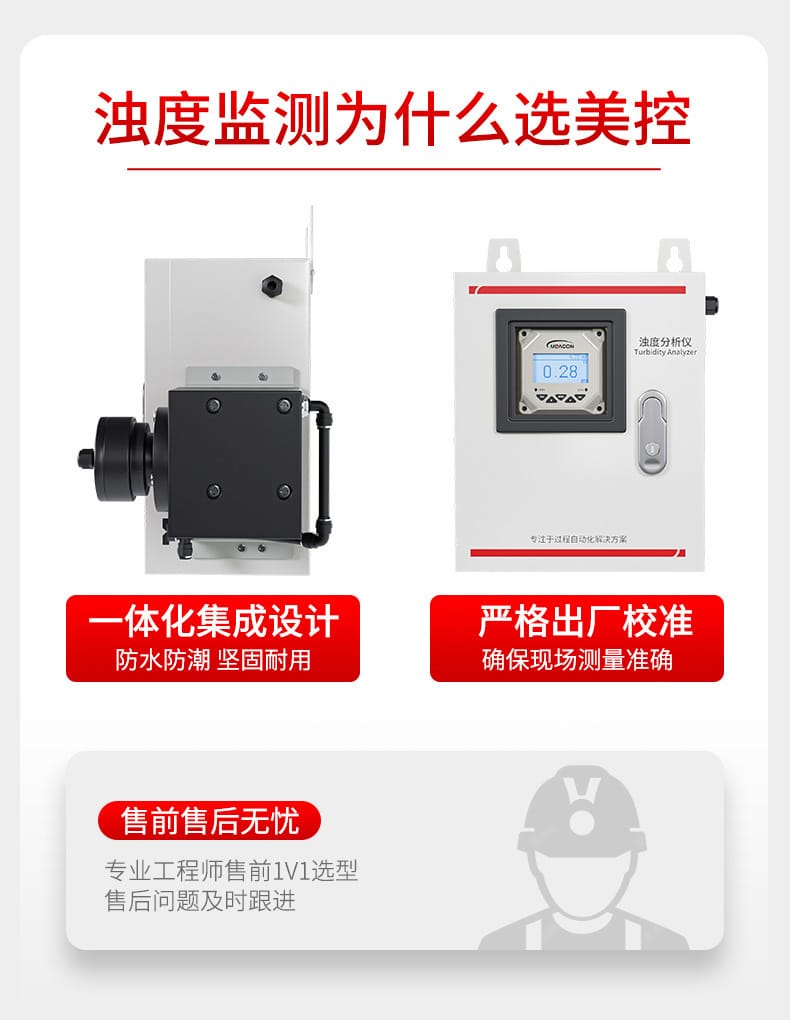

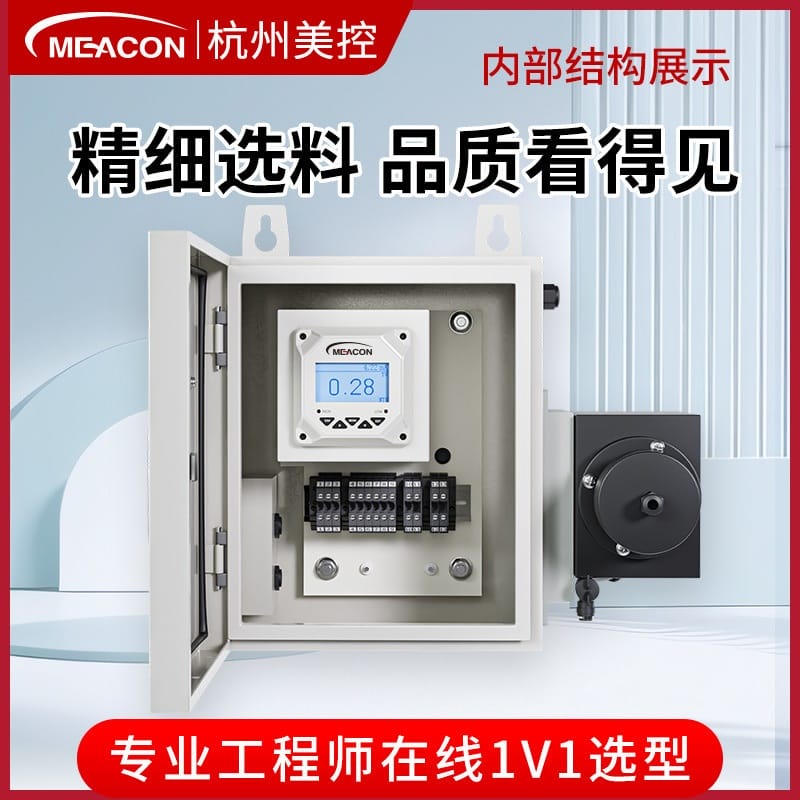

- 一體化集成設計：結構緊湊，安裝便捷，長期免維護，適用于多種復雜工況環境。

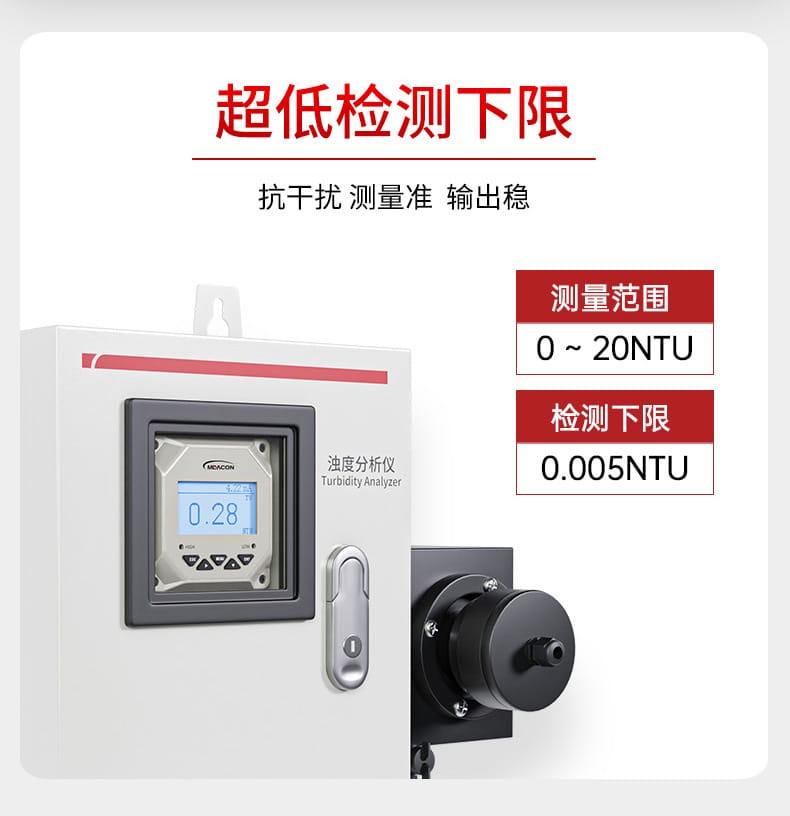

- 超低檢測下限：檢測下限達0.005NTU，滿足高精度水質監測需求。
- 高精度穩定測量：采用激光90°散射法，確保測量準確性和重復性。

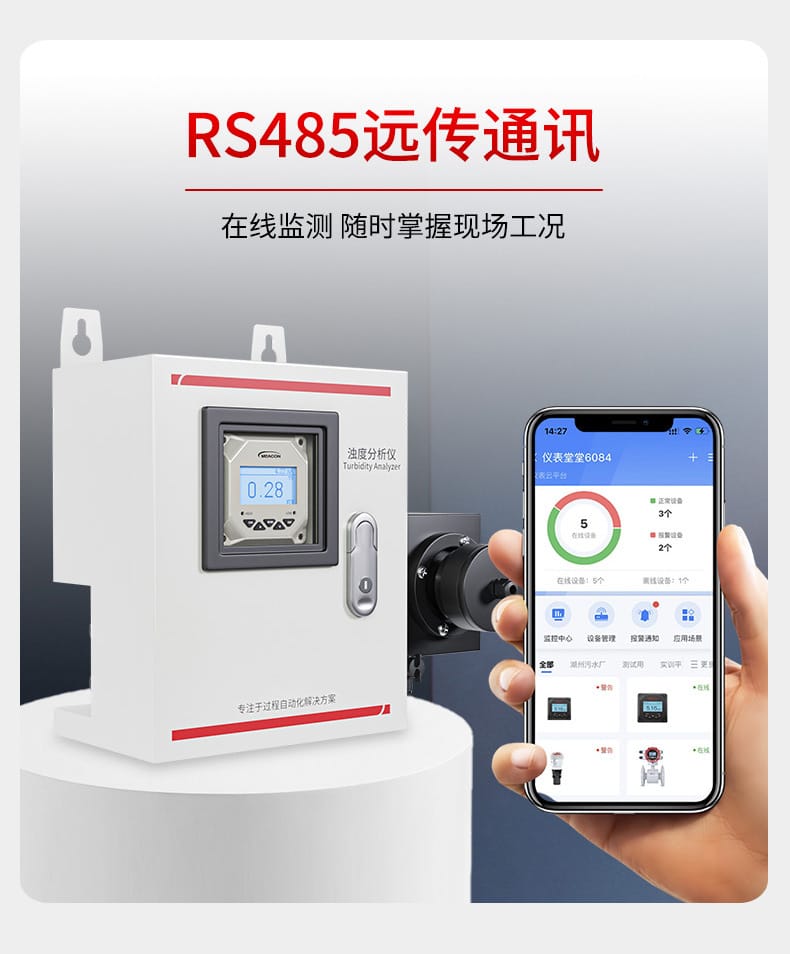

- 數字化輸出與遠程通訊：支持RS485隔離通訊，Modbus-RTU協議，實現在線實時數據上傳與云平臺對接。

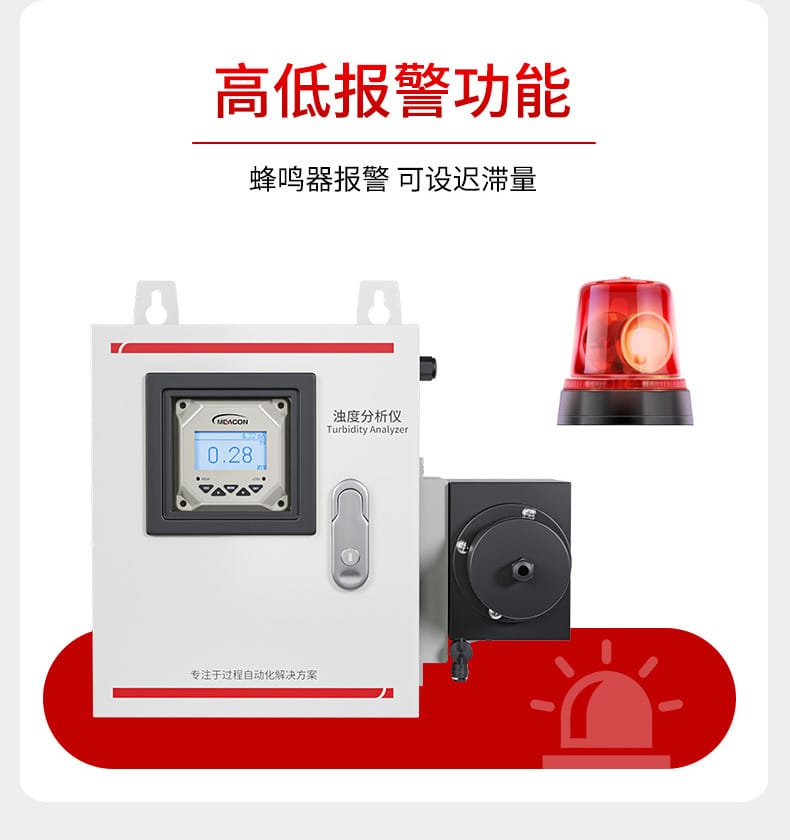

- 雙報警功能：配備2路SPDT繼電器輸出，支持高低限報警，可設遲滯量，蜂鳴器聯動提示。
- 堅固耐用防護性強：防水防潮設計，適應惡劣工業環境，保障設備長期穩定運行。

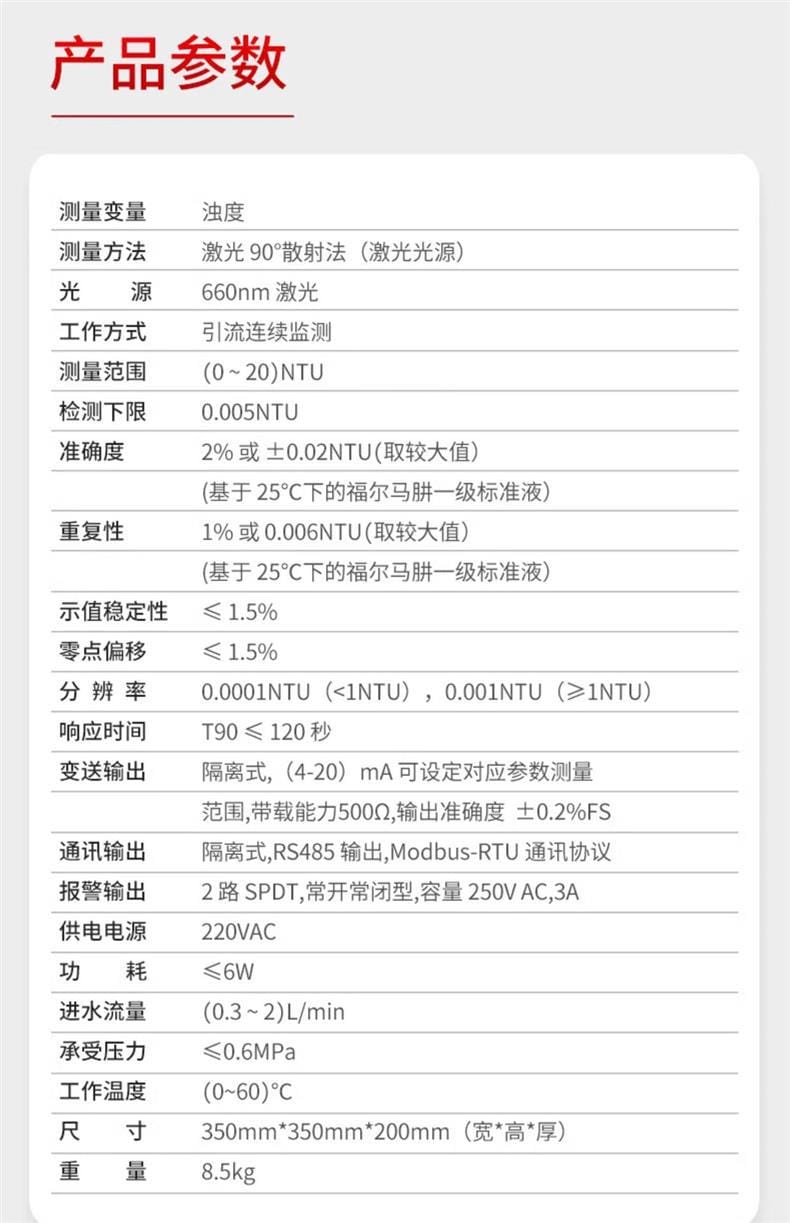

技術參數
| 參數項 |
指標 |
| 測量變量 |
濁度 |
| 測量方法 |
激光90°散射法（660nm激光光源） |
| 工作方式 |
引流連續監測 |
| 測量范圍 |
0 ~ 20 NTU |
| 檢測下限 |
0.005 NTU |
| 準確度 |
±2% 或 ±0.02 NTU（取較大值），基于25℃福爾馬肼標準液 |
| 重復性 |
1% 或 0.006 NTU（取較大值） |
| 示值穩定性 |
≤1.5% |
| 零點偏移 |
≤1.5% |
| 分辨率 |
0.0001 NTU（<1NTU），0.001 NTU（≥1NTU） |
| 響應時間 |
T90 ≤ 120秒 |
| 變送輸出 |
隔離式4-20mA，帶載能力≤500Ω，精度±0.2%FS |
| 通訊輸出 |
隔離RS485，Modbus-RTU協議 |
| 報警輸出 |
2路SPDT，常開/常閉，250VAC/3A |
| 供電電源 |
220VAC |
| 功耗 |
≤6W |
| 進水流量要求 |
0.3 ~ 2 L/min |
| 承受壓力 |
≤0.6 MPa |
| 工作溫度 |
0 ~ 60 ℃ |
| 外形尺寸 |
350mm × 350mm × 200mm（寬×高×厚） |
| 整機重量 |
8.5kg |

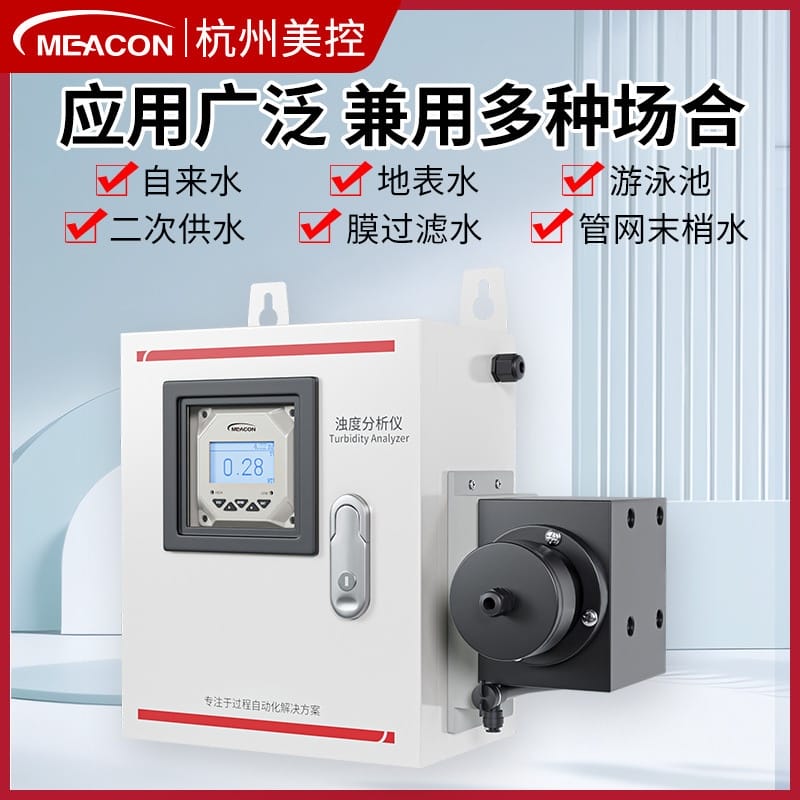

應用行業
本產品廣泛應用于以下領域：
- 自來水廠及二次供水系統
- 地表水、地下水水質監測
- 膜過濾系統過程控制
- 游泳池循環水監控
- 管網末梢水質管理
- 污水處理廠出水口監測
- 食品飲料行業（如農夫山泉、可口可樂等）
- 航天、船舶重工（如中國航天、中船重工）
- 工業過程自動化控制系統（如霍尼韋爾合作項目）

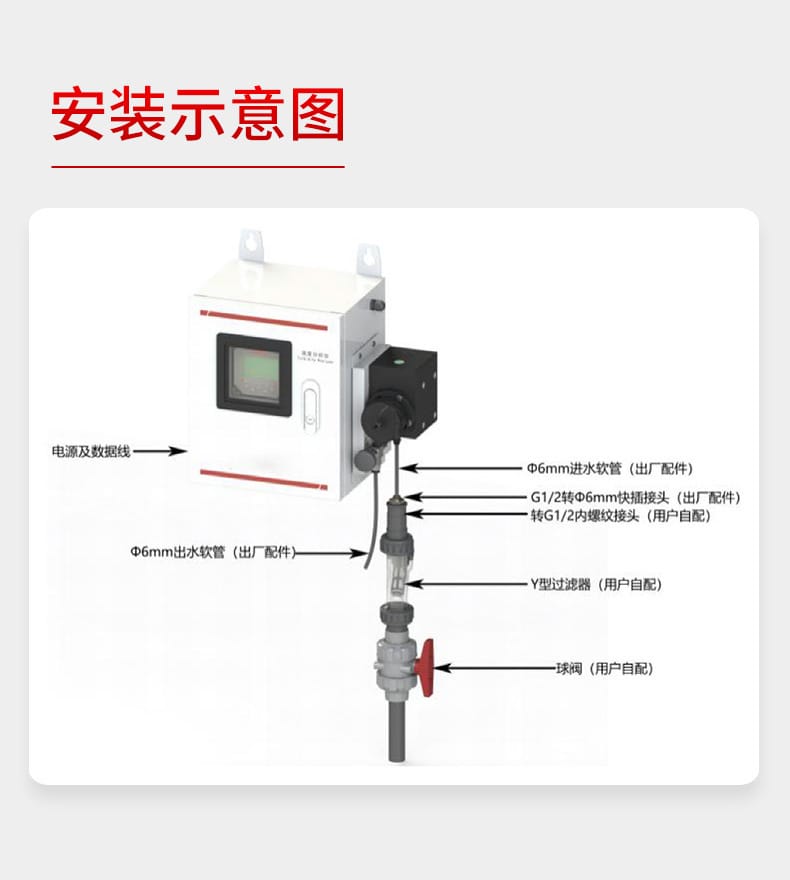

安裝條件
- 安裝方式：壁掛式或支架固定，確保水平穩固。
- 管道連接：
- 進水管：Φ6mm軟管 + G1/2快插接頭（出廠標配）
- 出水管：Φ6mm軟管（出廠標配）
- 用戶自配：G1/2內螺紋轉接頭、Y型過濾器、球閥，用于前置保護和檢修切斷。
- 水流要求：持續引流，流量控制在0.3~2L/min之間，避免氣泡干擾。
- 電源布線：獨立配電，使用屏蔽電纜連接電源及信號線，防止電磁干擾。
- 環境要求：
- 工作溫度：0~60℃
- 避免陽光直射、強振動和腐蝕性氣體環境
- 建議安裝于室內或防護箱內
注意事項
- 設備首次使用前需進行校準，建議使用國家標準福爾馬肼溶液進行標定。
- 進水端必須加裝Y型過濾器，防止雜質堵塞流路，影響測量精度。
- 定期檢查進出水管道是否暢通，避免結垢或生物膜附著導致誤差。
- 若長時間停用，請排空內部液體并干燥保存，以防傳感器污染或凍裂。
- RS485通訊線應遠離高壓線路，建議使用雙絞屏蔽線，總長度不超過1000米。
- 報警設定應結合實際工藝需求合理配置，避免誤報或漏報。
- 所有操作應在斷電狀態下進行，確保人身與設備安全。

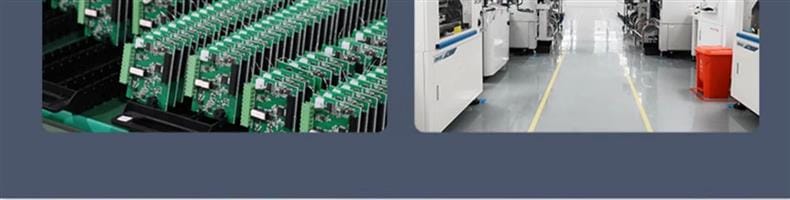

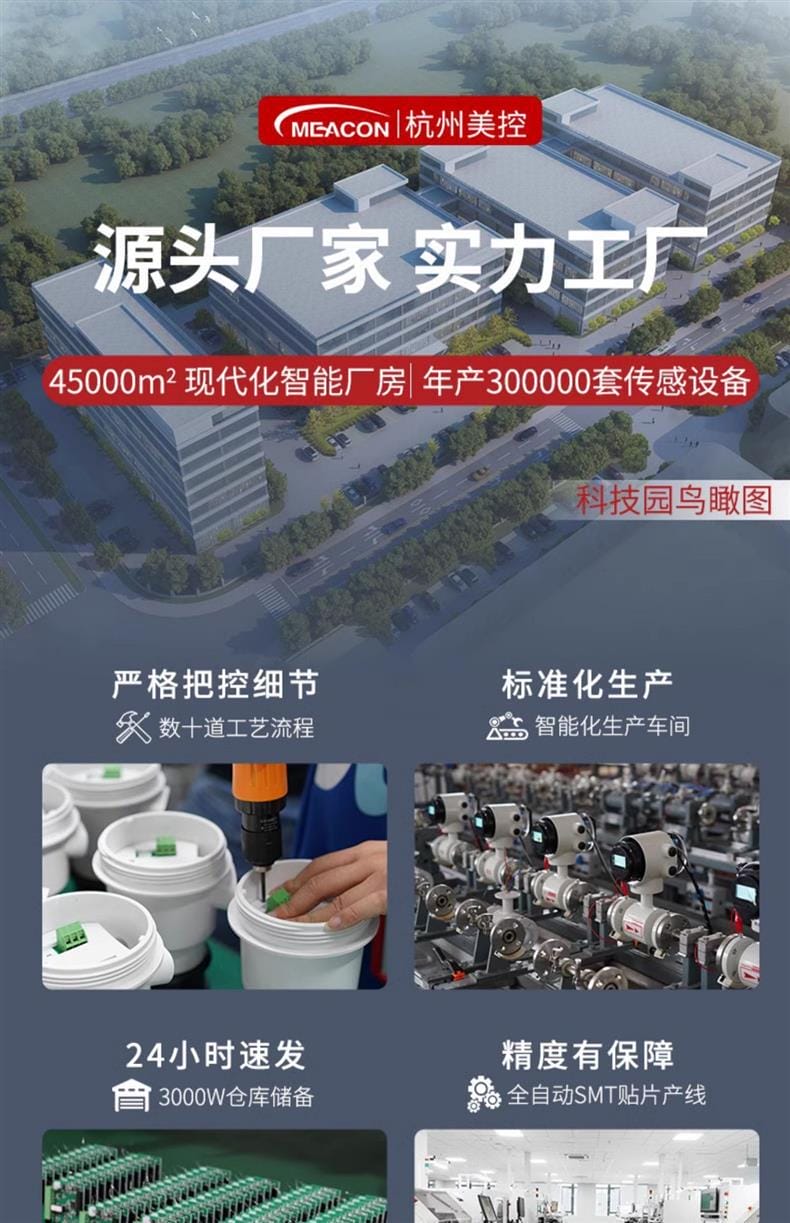

品牌保障：MEACON杭州美控——國家級“專精特新”企業、國家標準主要起草單位，擁有近100項技術專利，通過ISO9001、SGS、CE等多項國際認證。45000㎡智能工廠，年產能超30萬臺套，服務客戶超70萬+，全國設有30+技術服務辦事處，提供專業售前選型與售后支持，真正實現“源頭廠家，服務無憂”。
