| 參數 | 規格 |
|---|---|
| 測量原理 | 差壓（壓阻式傳感器，焊接式金屬膜片） |
| 供電電壓 | 4...20mA HART：11.5...45V DC（非防爆）；Ex ia：11.5...30V DC；PROFIBUS PA：9...32V DC；FOUNDATION Fieldbus：9...32V DC |
| 參考測量精度 | 0.1%（鉑金型：0.075%） |
| 長期穩定性 | 0.05% URL/年；0.125% URL/5年 |
| 過程溫度 | -40...85°C (-40...185°F) |
| 環境溫度 | -40...85°C (-40...185°F) |
| 傳感器測量范圍 | 0.5mbar...40bar (0.0072...600psi) |
| 最小可標定量程 | 10 mbar (0.145 psi)，絕壓/表壓 |
| 最大過壓限定值 | 單側：160 bar (2300psi) |
| 過程連接 | 1/4-18 NPT（螺紋） |
| 過程膜片材質 | 316L、AlloyC合金 |
| 墊圈材質 | Viton、PTFE、EPDM、NBR |
| 填充液 | 硅油、惰性油 |
| 外殼材質 | 粉末壓鑄鋁 |
| 通信協議 | 4...20mA HART、PROFIBUS PA、FOUNDATION Fieldbus |
| 證書和認證 | ATEX、FM、CSA、CSA C/US、IEC Ex、TIIS、INMETRO、NEPSI；SIL安全認證；NACE MR0175；EN10204-3.1 |

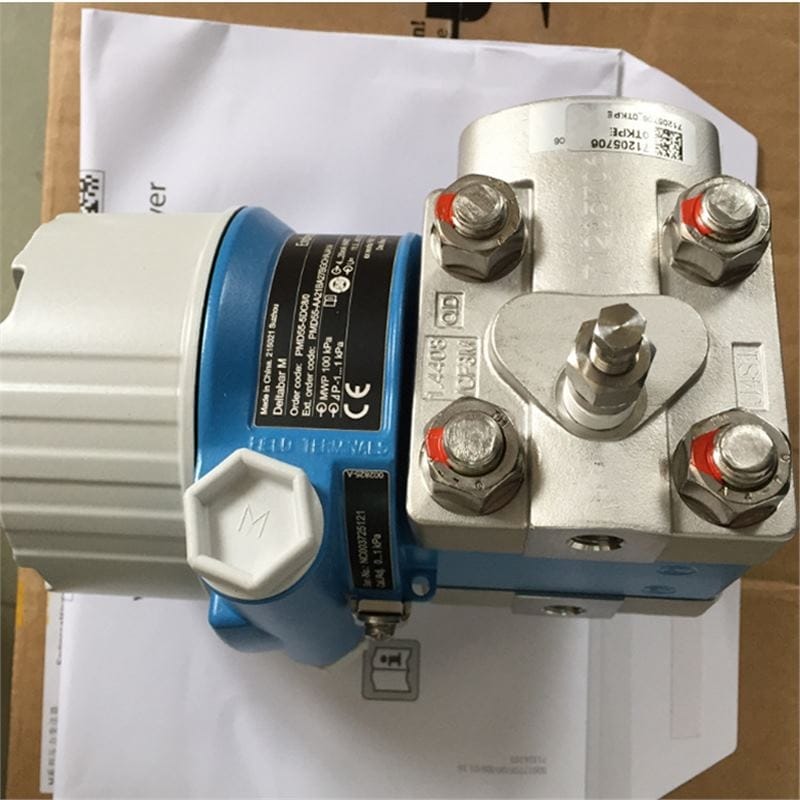

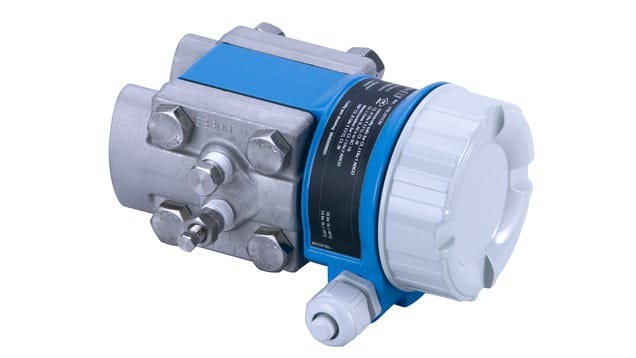

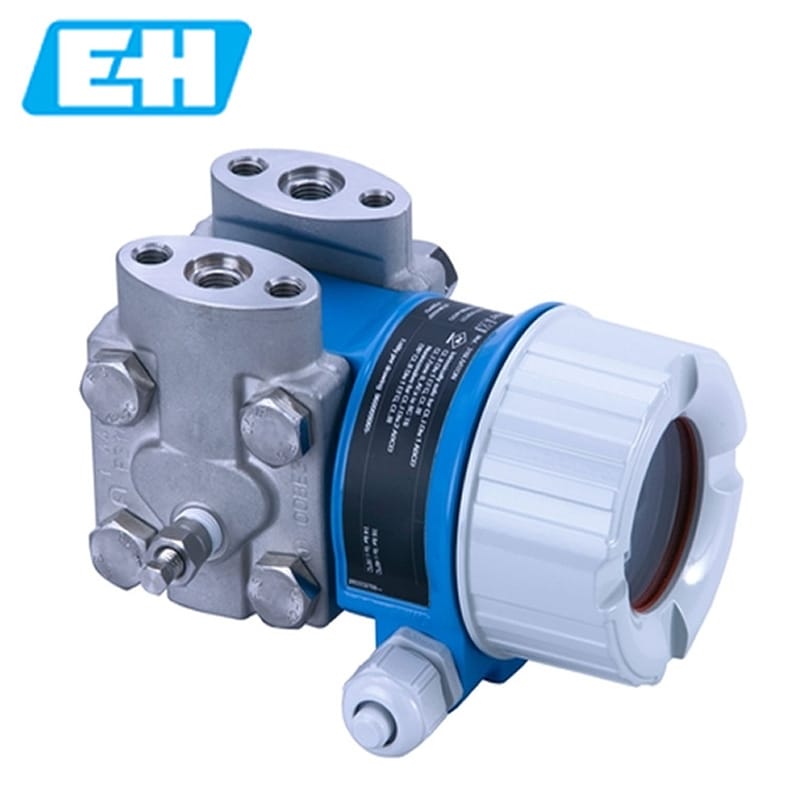

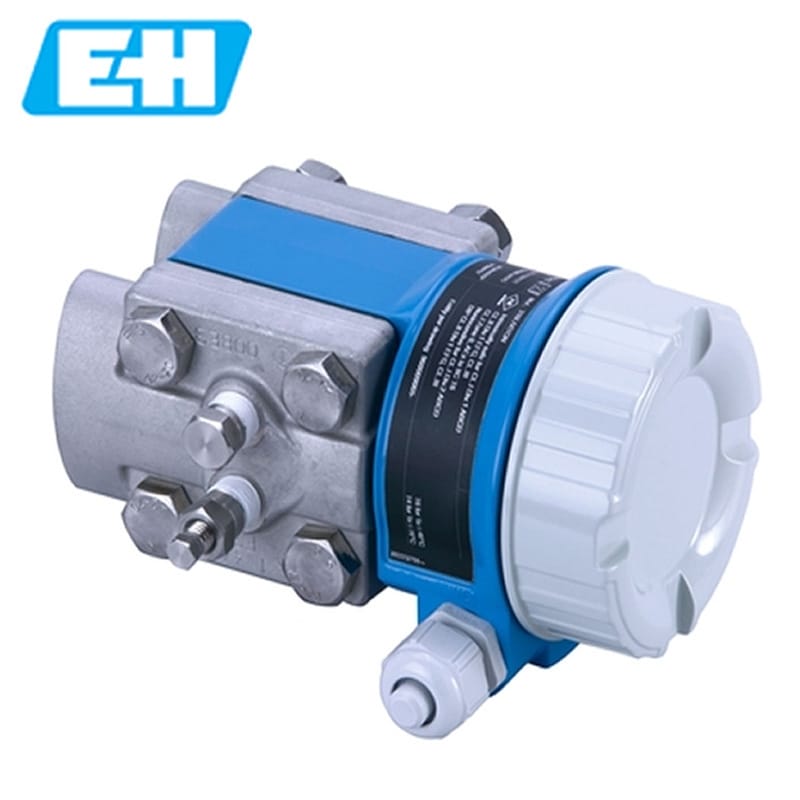

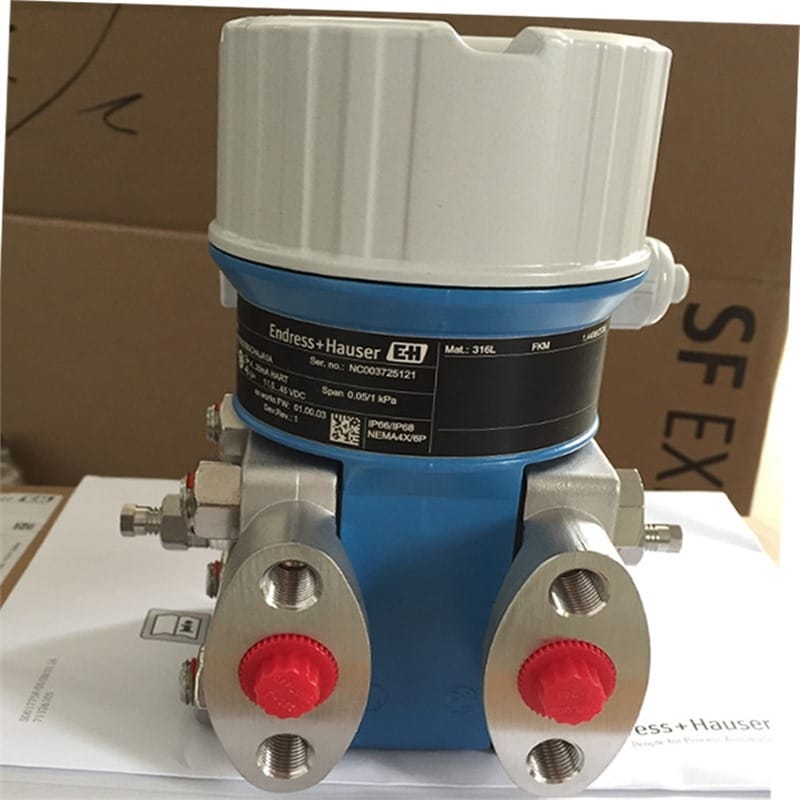

差壓測量Deltabar PMD55B差壓變送器采用金屬傳感器，用于差壓測量
Deltabar PMD55B差壓變送器采用壓阻式傳感器和焊接式金屬膜片，主要用于過程工業或環保行業內液體、蒸汽和氣體的差壓測量。測量范圍可調，快速設定簡化調試過程，降低成本，節約時間。符合IEC61508/IEC61511標準，滿足SIL3安全要求。
差壓變送器PMD55優勢：
參考精度：0.1%，鉑金版：達±0.075%
量程比：100：1或更高
一體化變送器
使用DIP開關進行快速調試
簡單安全的菜單引導式操作： - 通過現場顯示模塊：- 通過4...20 mA HART - 通過PROFIBUS PA, - 通過FF基金會現場總線
差壓、靜壓和壓力的模塊化連續性測量（Deltabar M - Deltapilot M,Cerabar M)，如 -可更換顯示， -通用型壓力和差壓測量用電子元件
廣泛認證，國際通用
差壓變送器PMD55應用領域：
用于液體液位、體積或質量測量、過濾器和泵的差壓監測以及與取壓元件配套使用，測量氣體、蒸氣和液體流量（體積流量或質量流量）
過程連接：螺紋
過程溫度： -40... 85°C (-40... 185°F)
測量范圍： 0.5mbar ... 40bar (0.0072 ... 600psi)
精度： ±0.1%, "Platinum" ±0.075% (可選)
國際防爆認證, SIL
差壓變送器PMD55特征規格：
|
測量原理 |
差壓 |
|
特點 |
數字式變送器，采用金屬膜片 |
|
供電電壓 |
4...20mA HART 11.5...45V DC（非防爆）： |
|
參考測量精度 |
0.1% |
|
長期穩定性 |
0.05% URL/年 |
|
過程溫度 |
-40...85 °C |
|
環境溫度 |
-40...85 °C |
|
傳感器 |
10mbar...40bar |
|
最小可標定量程 |
10 mbar (0.145 psi)，絕壓/表壓 |
|
最大量程比 |
20:1 |
|
最大過壓限定值 |
單側： |
|
過程連接 |
1/4-18 NPT |
|
過程膜片的材質 |
316L、AlloyC合金、 |
|
墊圈材質 |
Viton、PTFE、EPDM、NBR |
|
填充液 |
硅油、 |
|
外殼材質 |
粉末壓鑄鋁 |
|
通信 |
4...20mA HART |
|
證書和認證 |
ATEX、FM、CSA、CSA C/US、IEC Ex、TIIS、INMETRO、NEPSI |
|
安全認證 |
SIL |
|
設計認證 |
NACE MR0175 |
......................................................................................................................................................................................................................................................................................................................................
