精準感知，穩定傳遞：GF 9900系列多參數過程變送器——為工業過程控制提供可靠的數據中樞

引言：當測量不再只是讀數，而是決策的起點

在化工、水處理、食品飲料、制藥等連續流程工業中，壓力、溫度、流量、pH、ORP、電導率與液位等參數并非孤立存在的數字，而是反映系統健康狀態、工藝穩定性與資源利用效率的關鍵信號。一個微小的測量偏差，可能引發連鎖反應——從批次質量波動，到設備非計劃停機，再到能耗異常升高。因此，真正有價值的測量設備，不僅要‘看得準’，更要‘傳得穩’、‘用得久’、‘融得進’。

上海闊思電子有限公司作為長期服務于工業自動化領域的技術合作伙伴，持續引入并支持喬治費歇爾（Georg Fischer, GF）旗下成熟可靠的9900系列智能變送器產品線。該系列并非單一功能儀表的簡單疊加，而是一個以模塊化設計為基礎、兼顧通用性與專業性的過程參數集成平臺——它讓多類型傳感器信號在同一人機界面下被統一采集、校準、處理與輸出，成為現場與控制系統之間值得信賴的‘數據翻譯官’。

一、核心能力：不止于壓力——全參數兼容的智能變送平臺

GF 9900系列變送器采用開放式架構設計，可靈活適配多種物理量的傳感輸入，包括但不限于：

壓力（0–17 bar量程，含表壓與絕壓選項）
溫度（通過Pt100、Pt1000或熱電偶等標準傳感器接入）
流量（支持脈沖頻率、4–20 mA模擬量及Modbus RTU等多種信號源）
pH / ORP / 電導率（配合GF專用電極及適配模塊，實現水質關鍵指標在線監測）
液位（基于靜壓、超聲波或浮球開關等原理的間接或直接測量）

其本質是一個具備信號調理、線性化運算、單位換算、報警邏輯判斷與多通道輸出能力的嵌入式數據處理單元。例如，在一個加藥控制環節中，它可同步接收pH探頭的毫伏信號、計量泵反饋的脈沖流量、以及儲罐溫度傳感器的電阻值，經內部算法綜合分析后，輸出調節指令至執行機構——這種協同處理能力，顯著降低了上位系統集成復雜度。

二、工程級可靠性：從材料到環境的系統性保障

工業現場對儀表的考驗，遠不止于精度標稱值。GF 9900系列在結構設計與制造選材上體現出對真實工況的深刻理解：

殼體與密封材料：主體采用耐腐蝕聚丙烯（PP），密封件使用硅橡膠（VMQ），視窗為抗沖擊聚碳酸酯（PC），三者協同滿足常見酸堿介質環境下的長期防護需求；
供電與輸出兼容性：支持寬壓直流供電（12–24 VDC），適應現場電源波動；標配4–20 mA模擬量輸出，并可根據需要配置1組或2組集電極開路型繼電器，用于本地報警或簡易邏輯控制；
人機交互清晰直觀：配備雙行16字符LCD顯示屏，支持參數實時顯示、單位切換、報警狀態指示及基礎設置導航，無需額外手持器即可完成大部分現場調試；

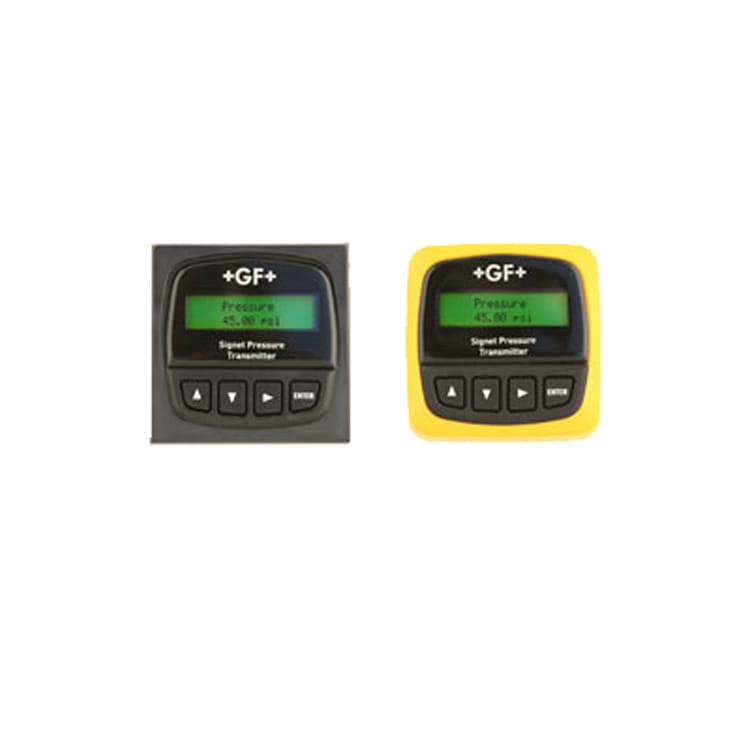

安裝適配性強：標準盤裝開孔尺寸為92×92 mm，兼容主流控制柜布局；同時提供現場安裝套件（如8050型防護外殼）與控制柜安裝支架兩種方案，適應不同布點條件；
環境適應能力：工作相對濕度范圍達0–95%（無冷凝），可在典型工業廠房溫濕度條件下穩定運行。

其壓力測量精度標定為±0.5%滿量程（FS）或±1% FS（依具體型號與校準等級而定），這一指標在同類通用型變送器中處于穩健區間，兼顧性能與長期穩定性之間的平衡。

三、模塊化選型：按需配置，避免功能冗余或缺失

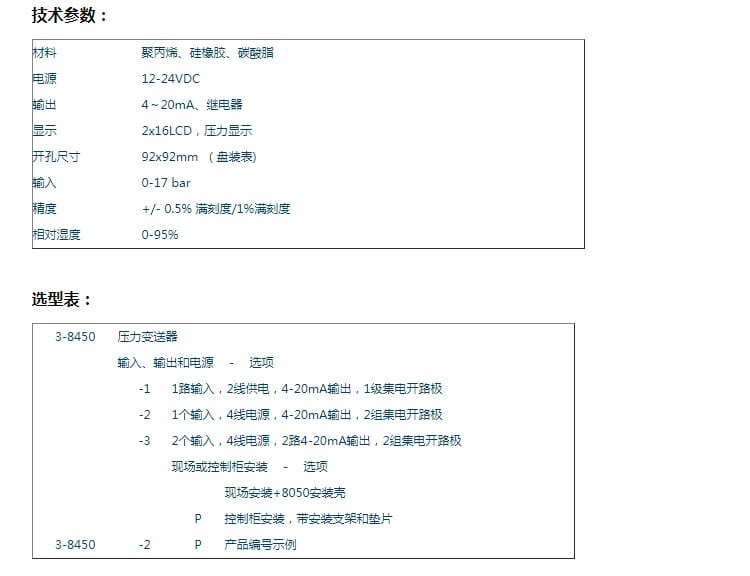

GF 9900系列通過清晰的編碼邏輯實現精準選型，幫助用戶在功能、成本與維護性之間取得合理平衡。以典型型號3-8450為例：

編碼段	含義	常見選項說明
主型號（3-8450）	多參數通用變送平臺基型	支持壓力、溫度、流量等多類輸入
第二位（-1 / -2 / -3）	輸入/輸出/電源配置	`-1`：單輸入、兩線制供電、一路4–20 mA輸出、一組繼電器； `-2`：單輸入、四線制供電、一路4–20 mA輸出、兩組繼電器； `-3`：雙輸入、四線制供電、兩路獨立4–20 mA輸出、兩組繼電器
安裝方式后綴	現場或柜內部署形態	`+8050` 表示配IP65級現場安裝外殼； `P` 表示控制柜安裝，含金屬支架與絕緣墊片

這種結構化命名方式，使工程師能快速識別設備能力邊界，減少因誤選導致的返工或功能瓶頸。例如，在一個需要同時監控進水壓力與出水溫度的泵站中，選用3-8450-3型號，即可用一臺設備替代兩臺獨立變送器，節省安裝空間與接線成本，同時保證兩路信號的時間同步性。

四、真實場景中的價值體現：不只是‘能用’，更是‘好用’

? 水處理車間的pH調控閉環

某市政污水處理廠二級生化池需維持pH在6.8–7.5之間。原系統使用分立式pH變送器與調節閥控制器，存在響應延遲與校準不同步問題。更換為GF 9900系列（配pH輸入模塊+4–20 mA輸出+繼電器報警），不僅將pH信號直接接入DCS，更利用其內置的PID調節功能（可選配）實現就地比例積分控制，縮短了控制回路，減少了通信層級，使pH波動幅度降低約40%，加藥泵啟停頻次明顯下降。

? 食品灌裝線的壓力-溫度聯合監控

乳制品灌裝設備對無菌環境壓力與料液溫度有嚴格要求?，F(xiàn)場采用GF 9900-2型號，一路接入隔膜式壓力傳感器監測夾套蒸汽壓力，另一路接入PT100測溫探頭，雙參數同屏顯示并分別設定上下限報警。當任一參數越限時，LCD自動高亮提示，同時觸發繼電器切斷加熱回路并啟動聲光報警——這種集成式預警機制，比傳統分散報警更利于操作員第一時間識別關聯性異常。

? 化工中間罐區的多點液位趨勢管理

某精細化工企業需對多個原料儲罐進行液位監控。由于罐體材質與介質特性各異，部分采用靜壓式、部分采用超聲波式液位計。通過統一接入GF 9900平臺，所有液位信號被轉換為標準4–20 mA輸出，并附帶溫度補償修正值，上傳至SCADA系統后，歷史趨勢曲線一致性顯著提升，庫存統計誤差由原先的±3%收窄至±1.2%。

五、結語：讓過程數據回歸本質價值

GF 9900系列變送器的價值，不在于堆砌最前沿的技術參數，而在于它始終圍繞‘如何讓一線工程師更高效地獲取可信數據’這一核心命題展開設計。它不追求單一指標的極致，卻在材料耐受性、信號兼容性、安裝靈活性與人機交互友好性之間構建起扎實的工程平衡點。

作為上海闊思電子有限公司長期服務客戶的技術載體之一，該系列產品已在國內多個行業的實際項目中完成驗證——從華東某大型制藥廠的純化水系統，到西南地區新建的工業園區中水回用設施，其穩定表現持續支撐著客戶對過程可視性、可控性與可追溯性的持續升級需求。

測量的意義，從來不是為了證明儀表本身有多精密，而是為了讓整個生產系統變得更確定、更從容、更可持續。GF 9900系列所做的，正是這樣一件踏實而重要的事。

undefined

9900變送器白底.jpg 3-8450壓力變送器白底.jpg

undefined

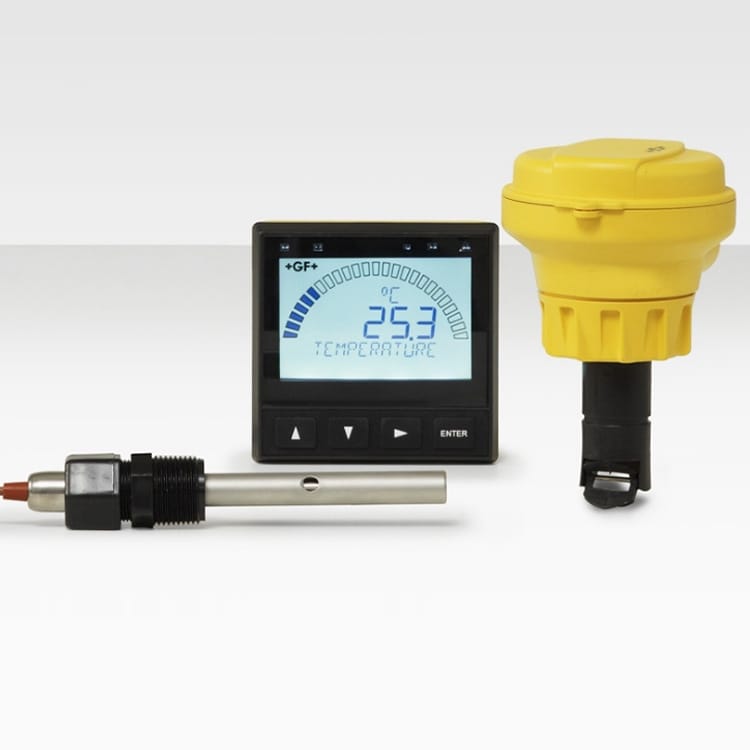

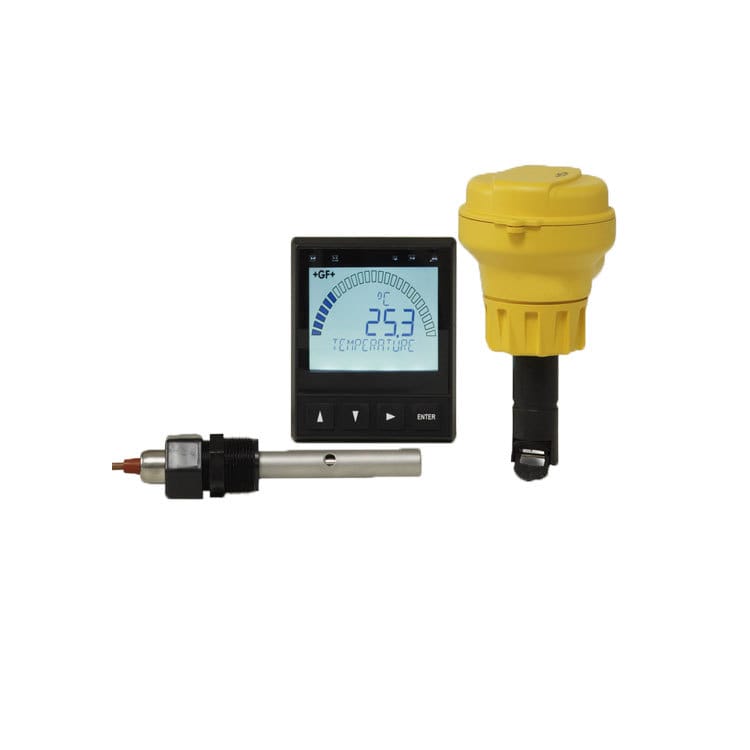

9900 變送器

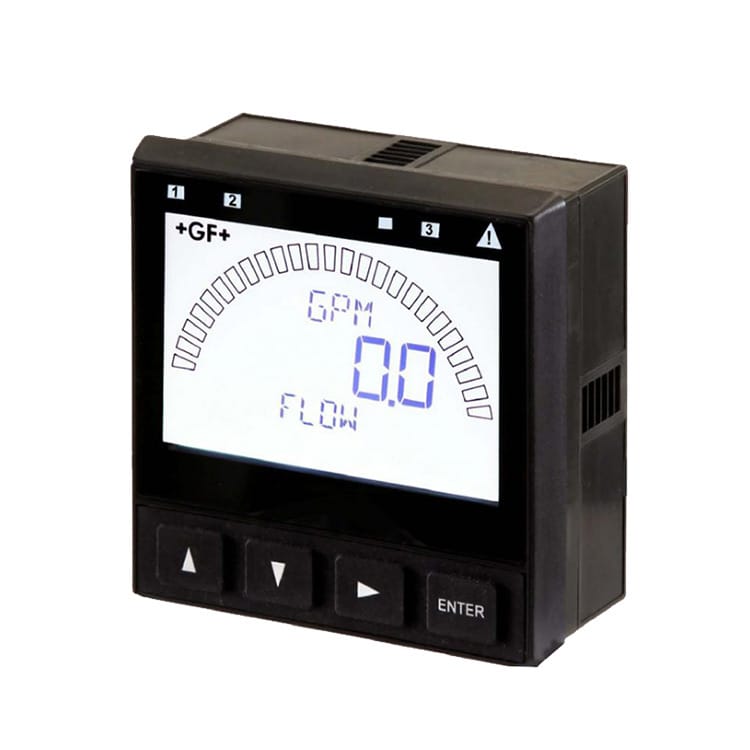

Signet 9900 變送器提供單通道輸入多參數，包括流量， pH/ORP，電導率/電阻率，壓力，溫度，液位，鹽度和其它輸出4-20mA信號的傳感器。大尺寸 (3.90” x 3.90”) 自動感應背光顯示等特點使其具有 “一目了然” 視覺效果，是傳統變送器可視距離的4-5倍。高亮顯示和大字符降低誤讀或曲解顯示值的。測量單位，主測量值和第二測量值分行顯示，并提供“撥碼盤”式數字棒狀圖顯示。

9900提供盤面安裝和現場安裝兩個版本。這兩個版本供電皆為12 - 32 VDC (24 VDC額定值)。9900可以給部分兼容傳感器供電。

靈活的，可插拔模塊設計更易于滿足不斷變化的用戶需求?？蛇x模塊包括繼電器模塊，直接電導率/電阻率模塊， H COMM和 PC COMM 設定工具。變送器可以使用默認設定快速簡單地完成組態或自定義標簽，可調的撥碼盤設定，測量單位和小數點位數等。

應用領域：
