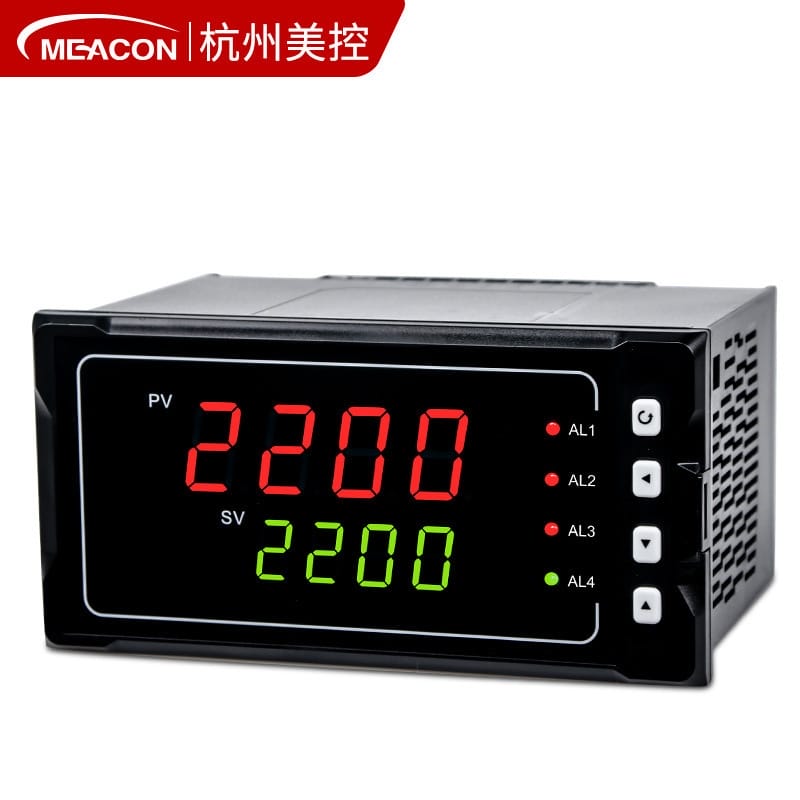

美控 MIK-1100 智能數顯控制儀
核心特點
- 高精度測量：0.3級測量精度，確保數據準確可靠

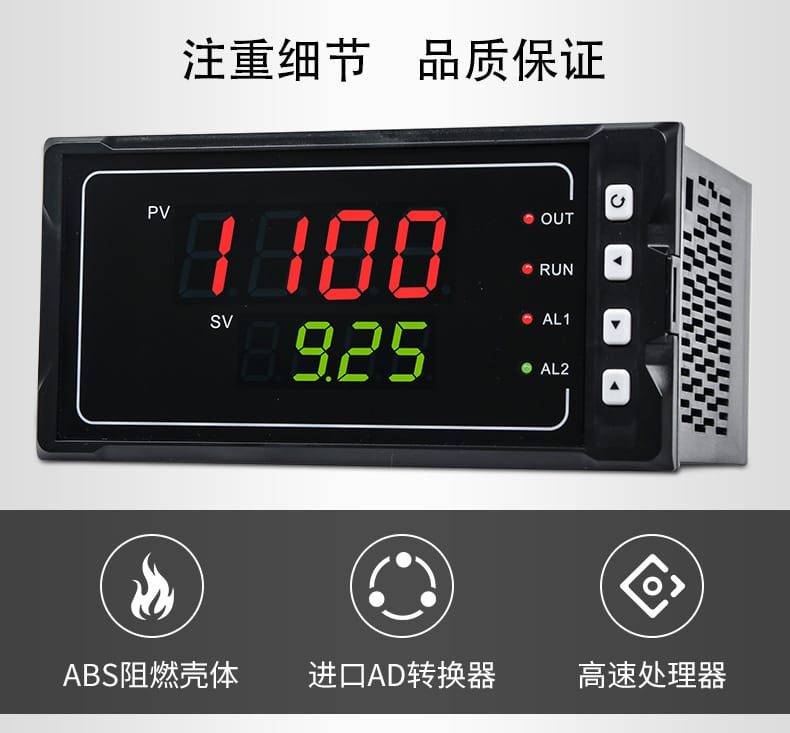

- 雙4位LED顯示：PV/SV雙顯示窗口，實時監測過程值與設定值
- 33種信號輸入：兼容熱電偶、熱電阻、電壓、電流等多種信號類型
- 多功能集成：支持報警輸出、模擬量變送、RS485通訊功能
- 靈活供電：支持AC 100-240V或DC 12-36V供電方式
- 24V配電輸出：可為二線制變送器提供內置配電，簡化接線
技術參數
| 參數項 |
規格說明 |
| 產品型號 |
MIK-1100系列 |
| 測量精度 |
0.3% |
| 輸入信號 |
33種信號輸入（熱電偶K/S/B/E/T/J/N/R等、熱電阻Pt100/Cu50、電壓0-10V/0-75mV等、電流4-20mA/0-20mA等） |
| 顯示方式 |
雙4位LED數碼管顯示 |
| 變送輸出 |
4-20mA / 1-5V / 0-10mV / 0-5V / 0-20mA / 0-10V |
| 報警功能 |
上限/下限報警，可選1路或2路繼電器輸出 |
| 通訊接口 |
RS485，MODBUS RTU協議 |
| 供電電源 |
AC 100-240V 或 DC 12-36V |
| 饋電輸出 |
24VDC配電輸出（可選） |

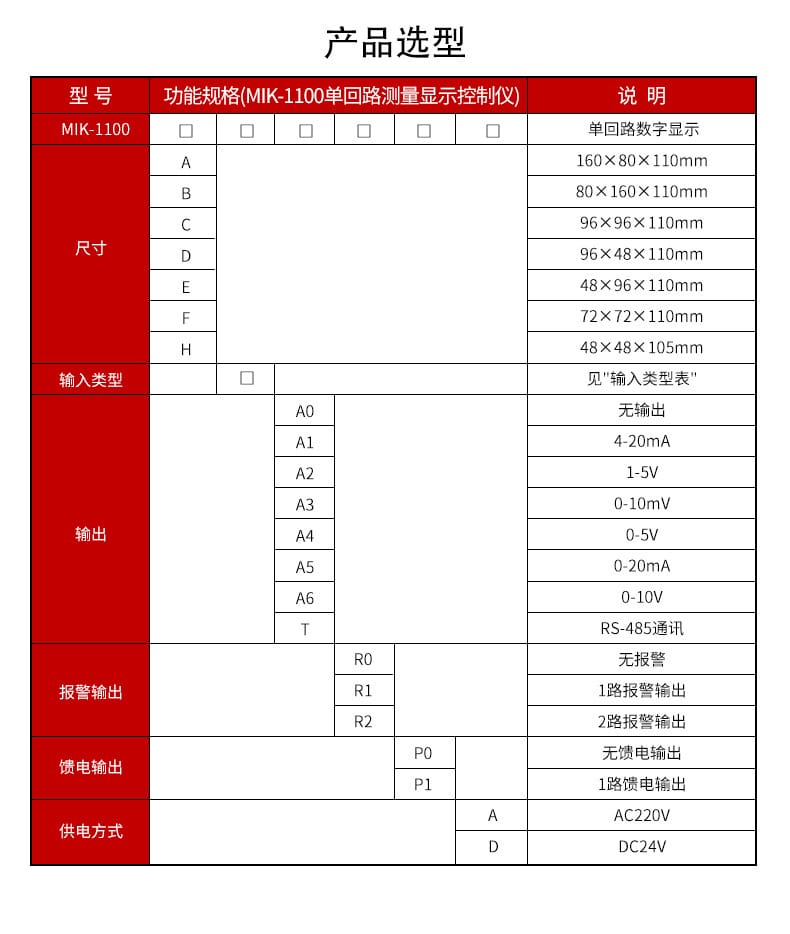

外形尺寸規格
| 型號 |
外形尺寸 |
開孔尺寸 |
| A型 |
160×80×110 |
152×76 |
| B型 |
80×160×110 |
76×152 |
| C型 |
96×96×110 |
92×92 |
| D型 |
96×48×110 |
92×45 |
| E型 |
48×96×110 |
45×92 |
| F型 |
72×72×110 |
68×68 |
| H型 |
48×48×105 |
45×45 |
應用行業
- 石油化工：壓力、液位、溫度監測與控制
- 電力能源：電流、電壓、功率參數顯示
- 水處理：液位、流量、壓力測量
- 機械制造：設備運行狀態監控
- 暖通空調：溫度、壓力調節控制
- 食品醫藥：過程參數記錄與報警
- 冶金礦業：工業現場信號采集
安裝條件
環境要求
- 工作溫度：-10℃~+50℃
- 相對濕度：≤85%RH（無凝露）
- 避免強電磁干擾、腐蝕性氣體及劇烈振動環境

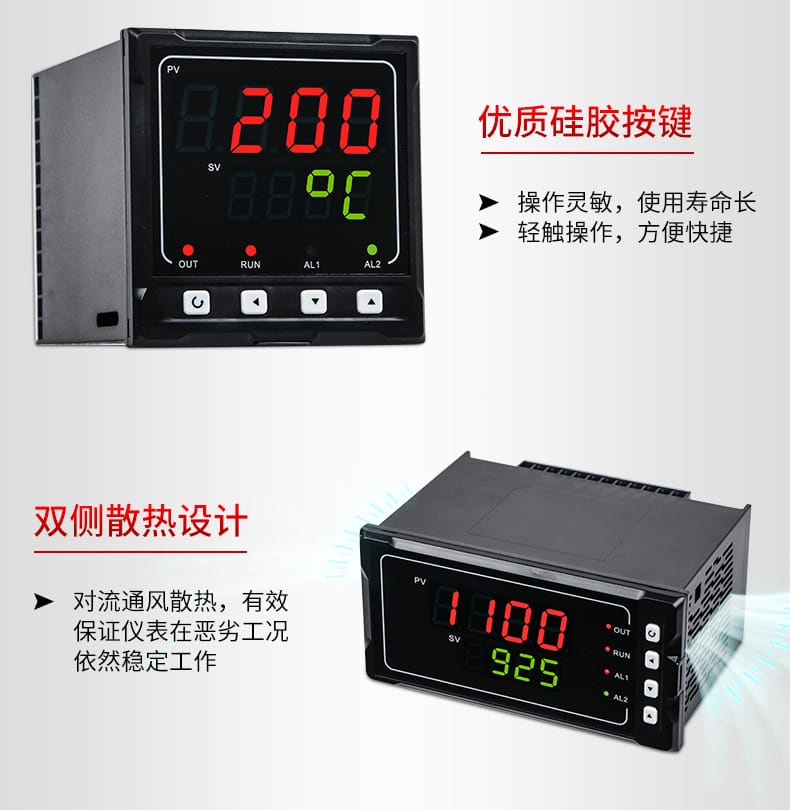

- 通風良好，確保雙側散熱孔暢通
機械安裝
- 安裝方式：面板嵌入式安裝
- 開孔要求：根據選型尺寸在配電柜面板上開孔
- 固定方式：利用儀表自帶安裝卡扣固定于面板
電氣安裝
- 供電電源需穩定，建議加裝隔離變壓器
- 信號線與電源線分開布線，避免干擾
- 接線前確認斷電，使用防護蓋板保護接線端子

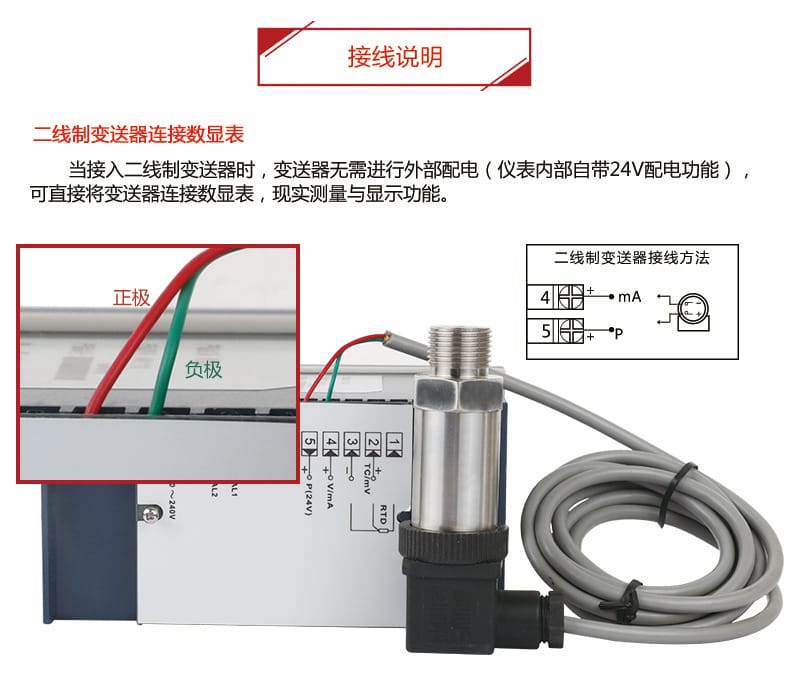

- 二線制變送器可直接接入，無需外部配電
注意事項
- 信號輸入匹配：接線前務必確認傳感器信號類型與儀表輸入類型一致，避免損壞設備

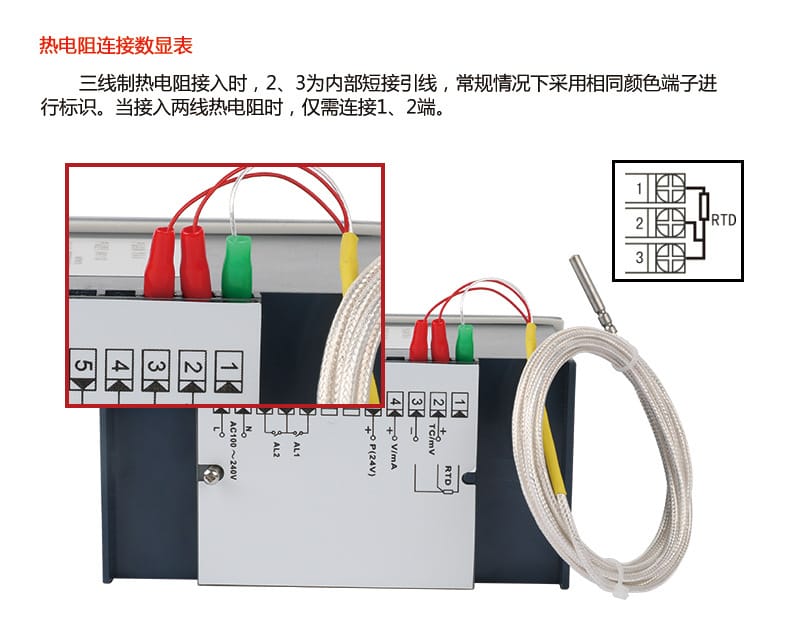

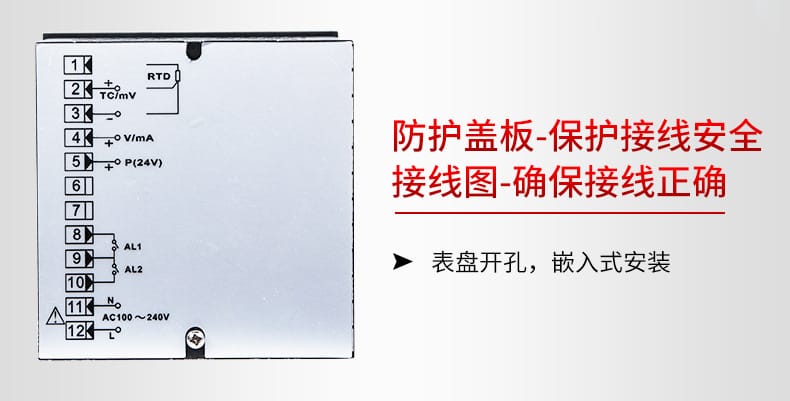

- 熱電阻接線：三線制熱電阻需將同顏色線接入2、3端子（內部短接），兩線制僅需接1、2端
- 配電功能使用：啟用24V配電時，注意總負載電流不超過儀表額定輸出
- 通訊設置：RS485通訊需確保波特率、數據位、停止位、校驗方式與上位機匹配
- 報警設定：合理設置報警回差，避免頻繁動作導致繼電器壽命縮短
- 定期校準：建議每12個月進行一次精度校準，確保測量準確性
- 清潔維護：使用干燥軟布清潔面板，禁止使用有機溶劑或腐蝕性清潔劑
- 故障處理：顯示異常時，檢查輸入信號、接線端子及電源電壓，必要時恢復出廠設置

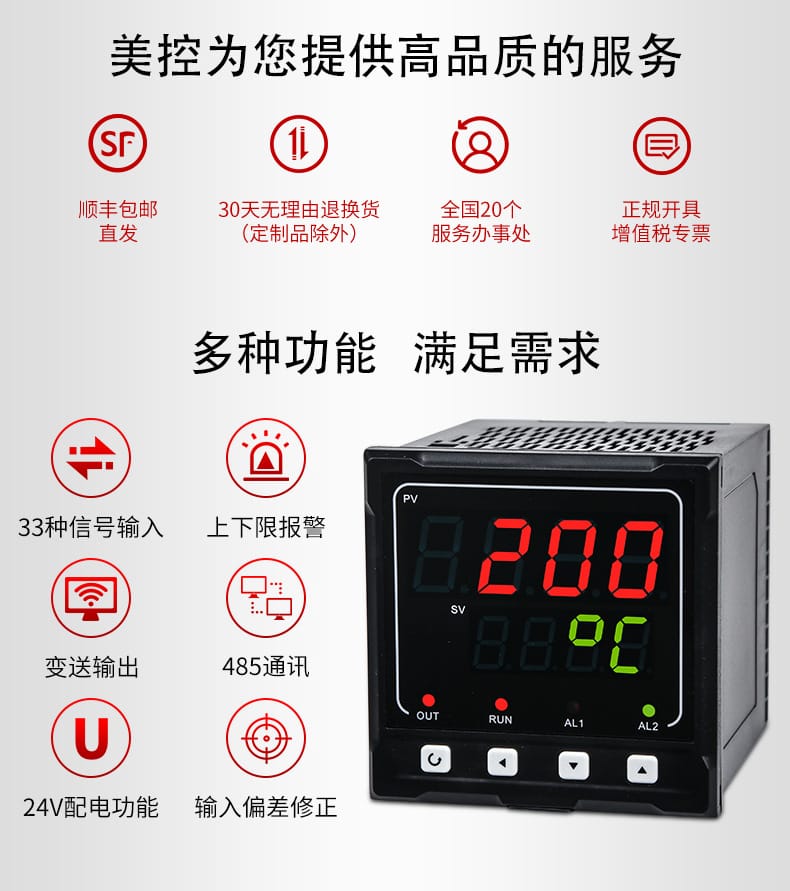

美控為您提供高品質服務：順豐包郵直發 | 30天無理由退換貨（定制品除外） | 全國20個服務辦事處 | 正規開具增值稅專票
