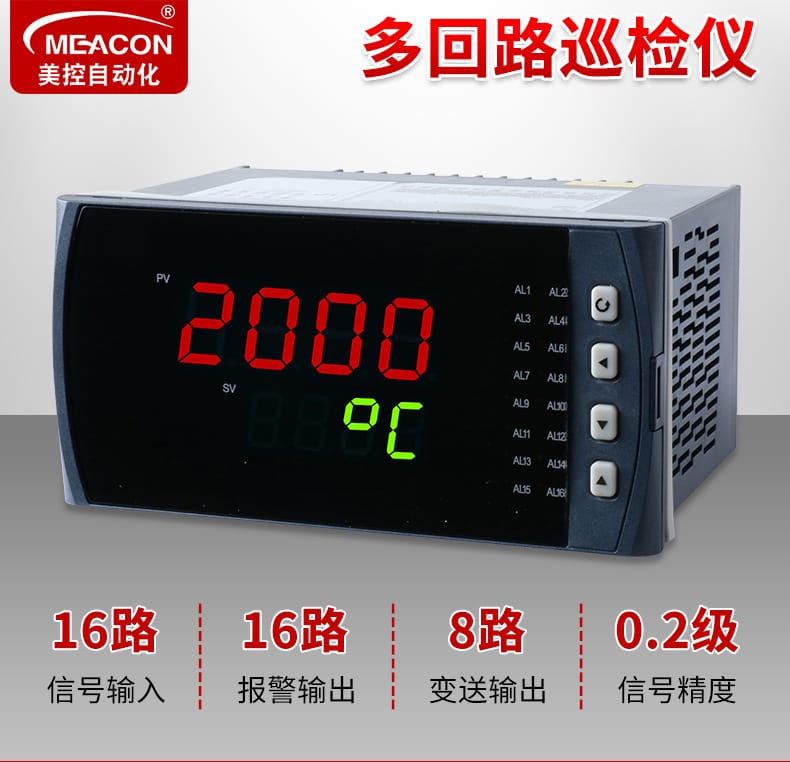

MIK-2700 十六路多回路智能溫控儀數顯表
核心特點
- 16路高精度巡檢：支持最多16路信號輸入，實現多通道溫度、電量、功率等參數的自動循環檢測與顯示。

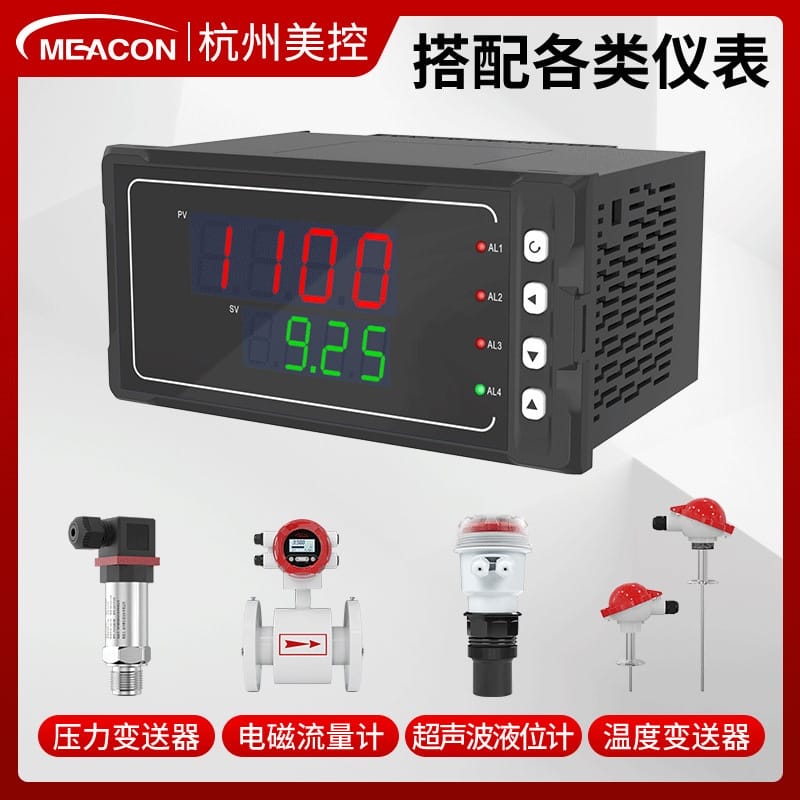

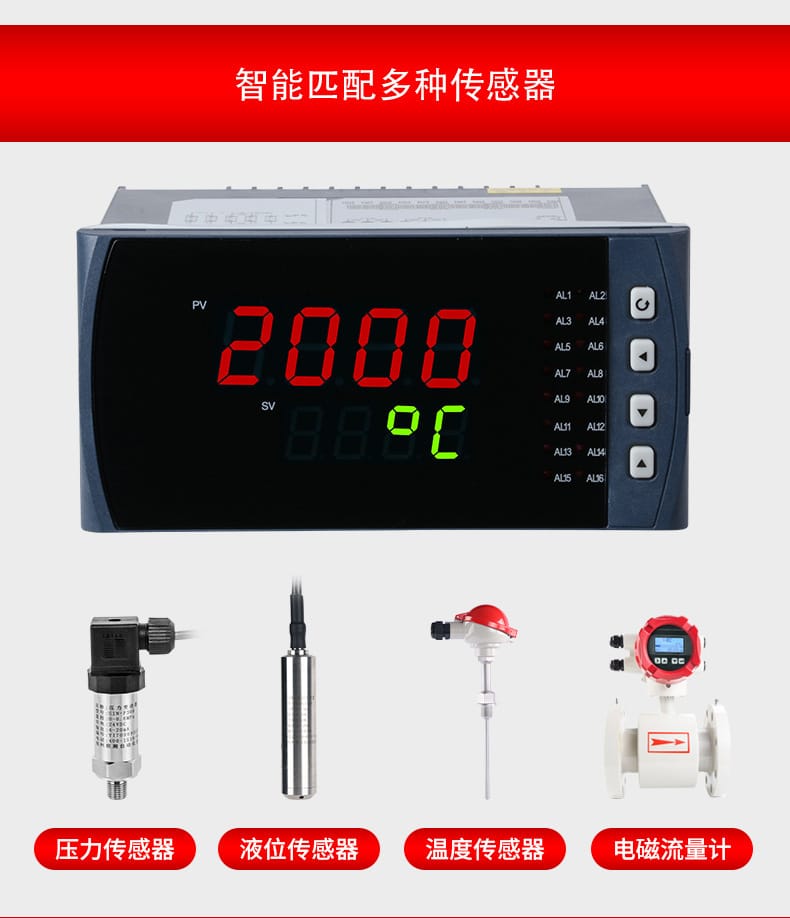

- 智能傳感器匹配：兼容熱電偶、熱電阻、電流、電壓、脈沖等多種傳感器類型，適配性強，應用廣泛。
- 高精度測量：全量程0.2級測量精度（0.2%FS），確保數據穩定可靠。
- 多功能集成輸出：支持報警輸出、模擬變送輸出、通訊輸出及饋電輸出，滿足復雜工業控制需求。
- 人性化設計：

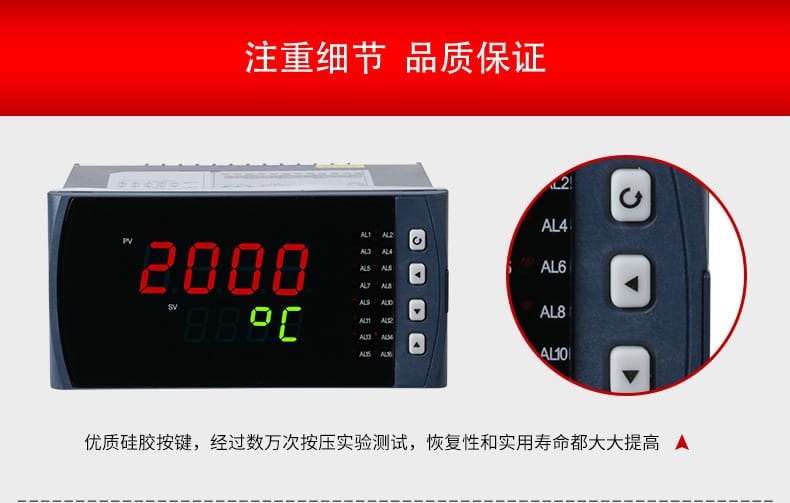

- 優質硅膠按鍵，經過數萬次按壓測試，手感佳、壽命長；

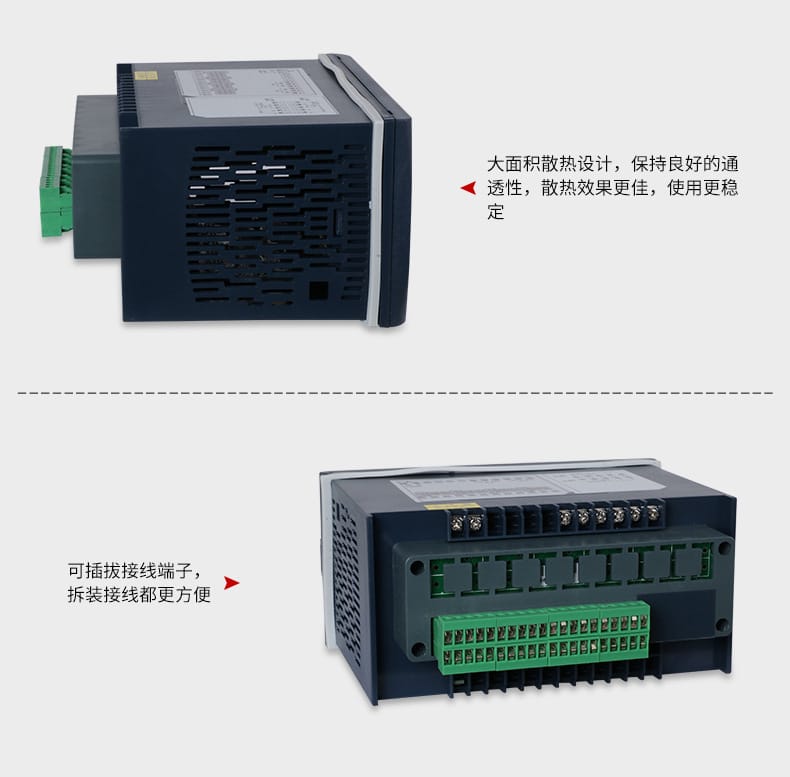

- 可插拔式接線端子，安裝維護更便捷；
- 大面積散熱結構設計，提升設備運行穩定性。
- 靈活通訊能力：支持RS-232、RS-485通訊及打印功能，便于系統集成與遠程監控。

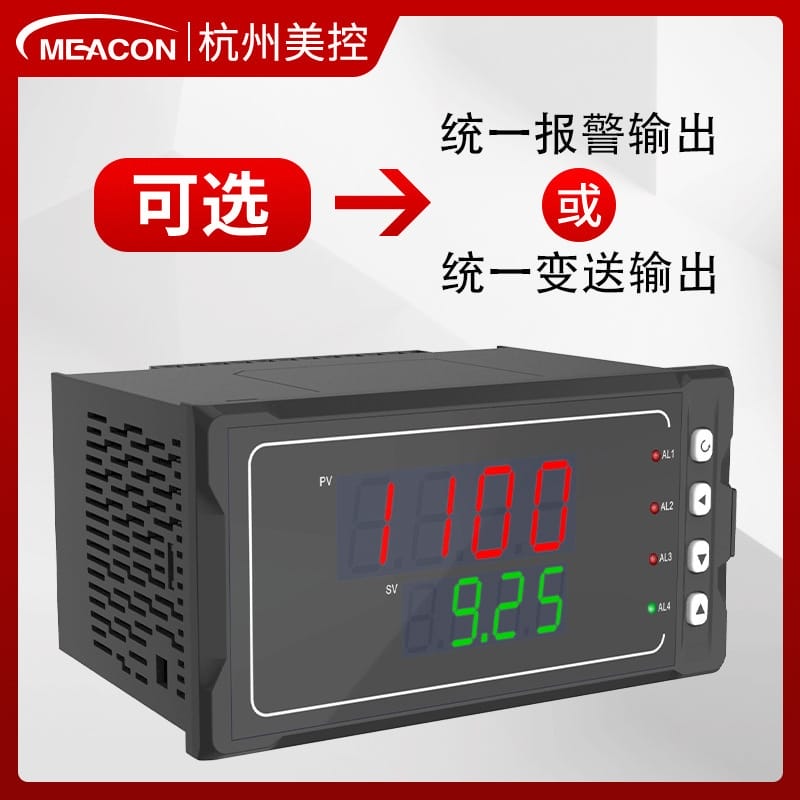

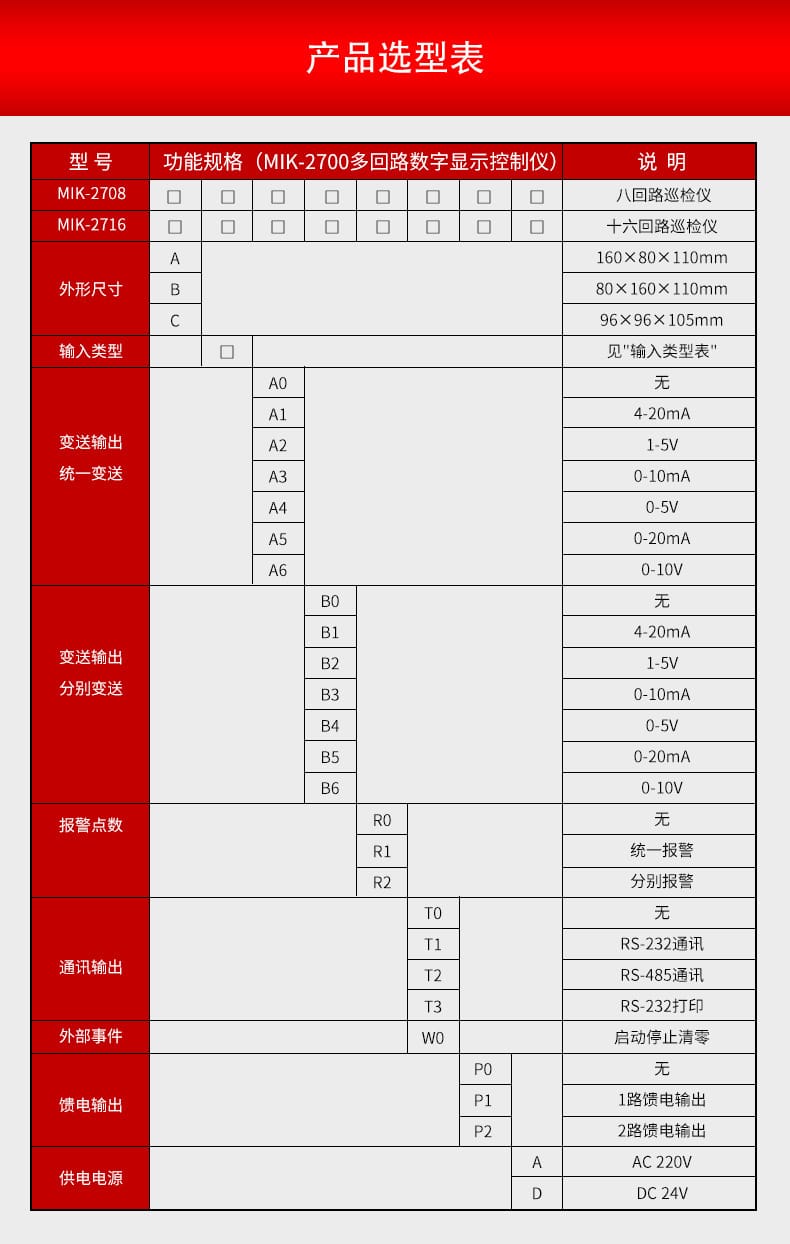

- 模塊化配置：可根據實際需求選配統一或分別變送、統一或分別報警、單/雙路饋電等功能。

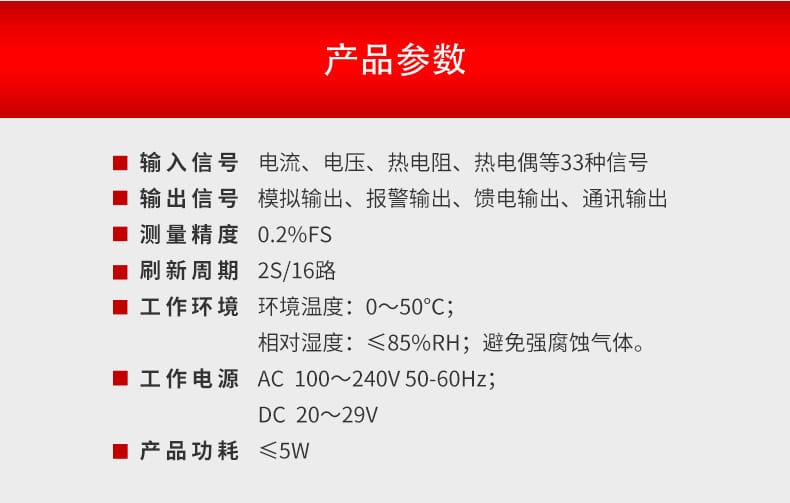

技術參數
| 項目 |
參數 |

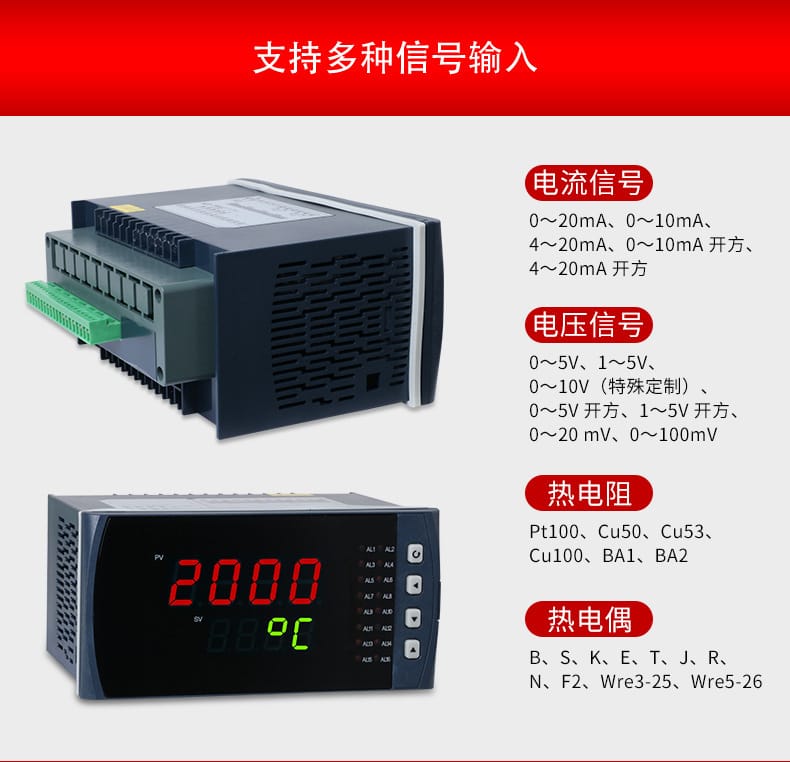

| 輸入信號類型 |
熱電偶（B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26）
熱電阻（Pt100、Cu50、Cu53、Cu100、BA1、BA2）
電流信號（0~20mA、4~20mA、0~10mA及其開方信號）
電壓信號（0~5V、1~10V、0~20mV、0~100mV、開方信號）
線性電阻、脈沖輸入等共33種信號 |
| 輸出信號 |
模擬輸出（AO/A1~A6/B1~B6）
報警輸出（統一/分別報警）
通訊輸出（RS-232/RS-485/打?。?br>饋電輸出（1路或2路DC24V）
外部事件控制（啟動/停止/清零） |
| 測量精度 |
0.2%FS |
| 刷新周期 |
2秒/16路 |
| 工作電源 |
AC 100~240V，50-60Hz 或 DC 20~29V |
| 產品功耗 |
≤5W |
| 工作環境 |
溫度：0~50℃；濕度：≤85%RH；避免強腐蝕性氣體 |
| 防護等級 |
工業級設計，抗干擾能力強 |
應用行業
- 冶金、化工、石油、電力等高溫過程控制系統
- 制藥、食品加工中的多點溫度監測
- 水處理系統中壓力、液位、流量綜合采集
- 自動化生產線中的多回路數據集中顯示與控制
- 實驗室精密溫控與數據記錄場景

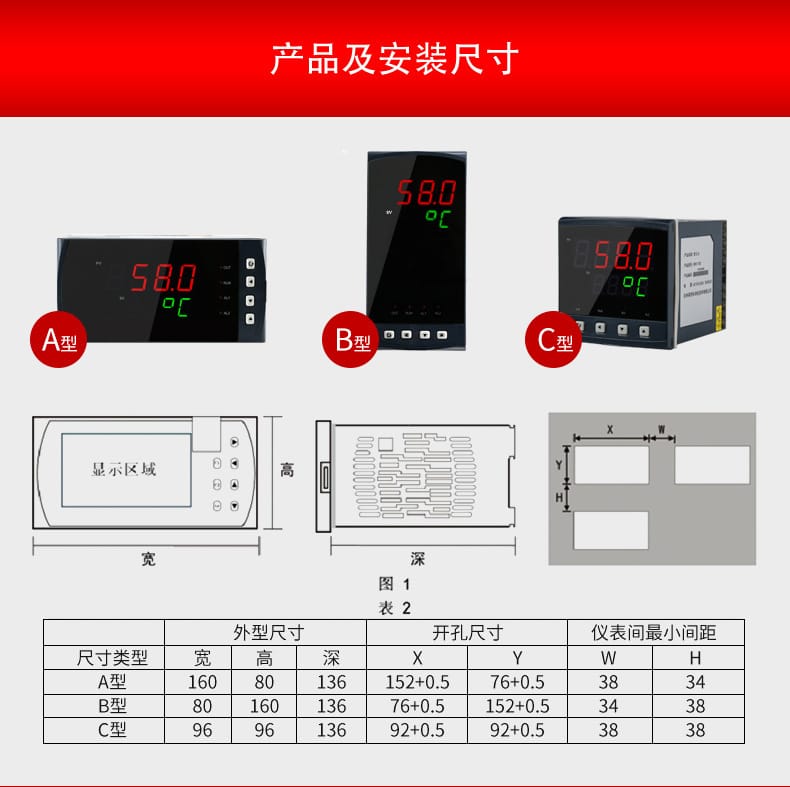

安裝條件
| 尺寸類型 |
寬 (mm) |
高 (mm) |
深 (mm) |
開孔尺寸 X×Y (mm) |
安裝方式 |
| A型 |
160 |
80 |
136 |
152±0.5 × 76±0.5 |
面板嵌入式安裝 |
| B型 |
80 |
160 |
136 |
76±0.5 × 152±0.5 |
面板嵌入式安裝 |
| C型 |
96 |
96 |
136 |
92±0.5 × 92±0.5 |
面板嵌入式安裝 |
注：儀表深度≥136mm，請預留足夠箱體空間；推薦使用標準配電柜開孔安裝，確保通風良好。
注意事項
- 接線安全：請?jiān)跀嚯姞顟B(tài)下進行接線操作，確認電源電壓符合AC 100~240V或DC 24V要求。

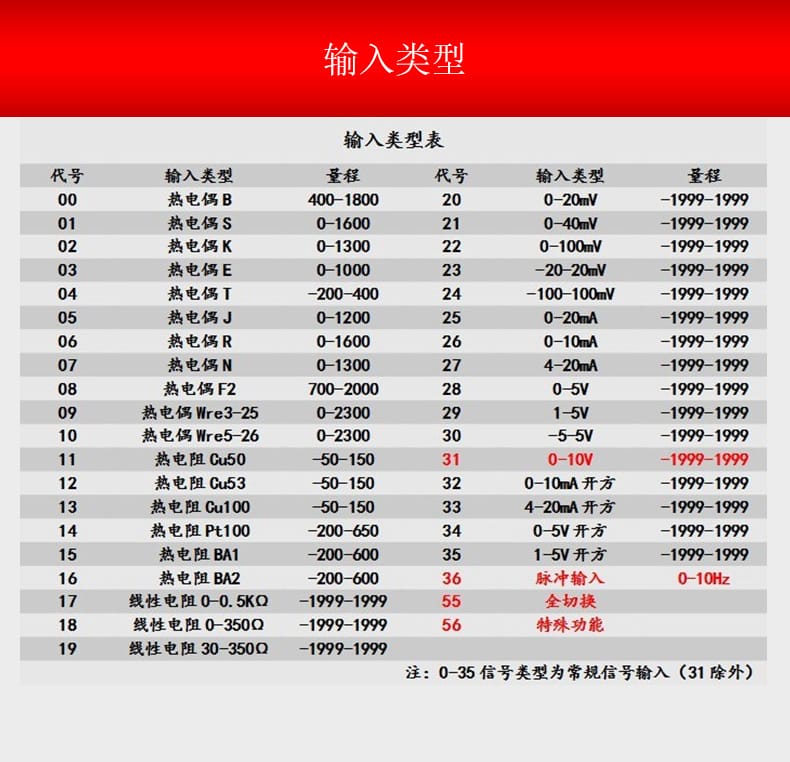

- 信號隔離：不同類型的輸入信號需正確設置輸入類型代號（見輸入類型表），防止誤接導致測量錯誤或損壞設備。
- 接地保護：建議將儀表外殼可靠接地，以提高抗電磁干擾能力和使用安全性。
- 環境要求：避免安裝于潮濕、粉塵嚴重或存在強腐蝕性氣體的環境中，以免影響使用壽命。
- 散熱保障：保持儀表周圍有足夠的通風空間，禁止遮擋散熱區域，確保長期穩定運行。
- 通訊連接：RS-485通訊時建議使用屏蔽雙絞線，最長通訊距離可達1200米，注意終端電阻匹配。
- 功能配置：訂貨時請明確選擇所需的功能組合（如變送方式、報警模式、通訊接口等），出廠后不易更改。
