杭州美控 0A-5A~1000A 交流電流傳感器變送器

核心特點

高精度測量：線性度達 0.1%，準確度 1 級

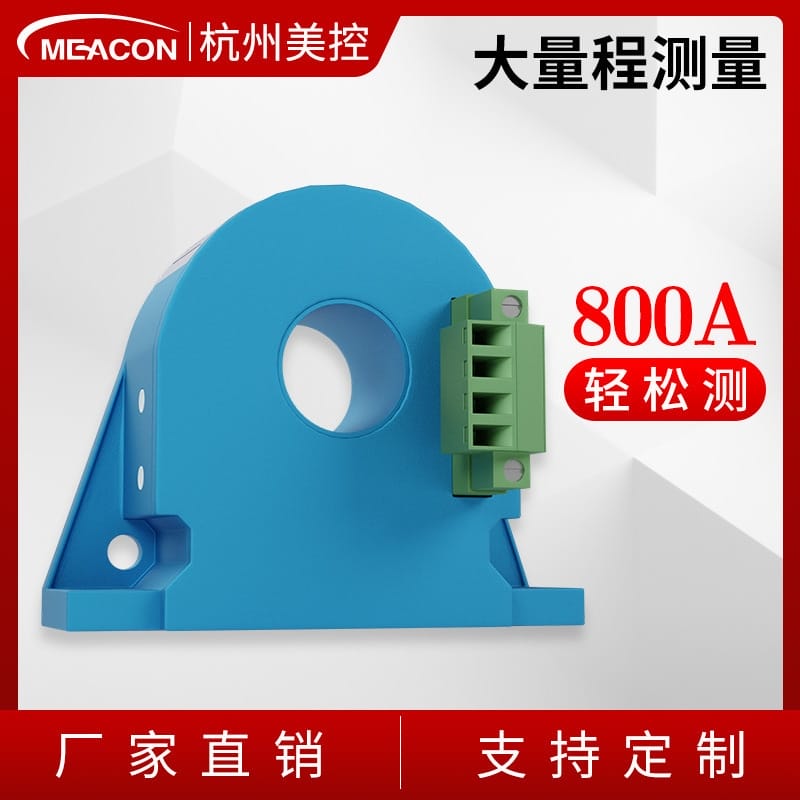

寬量程覆蓋：原邊額定電流 5A~1000A，支持用戶指定
多種輸出方式：支持 DC 0~20mA、4~20mA、1V/2V/5V/10V 等模擬信號輸出

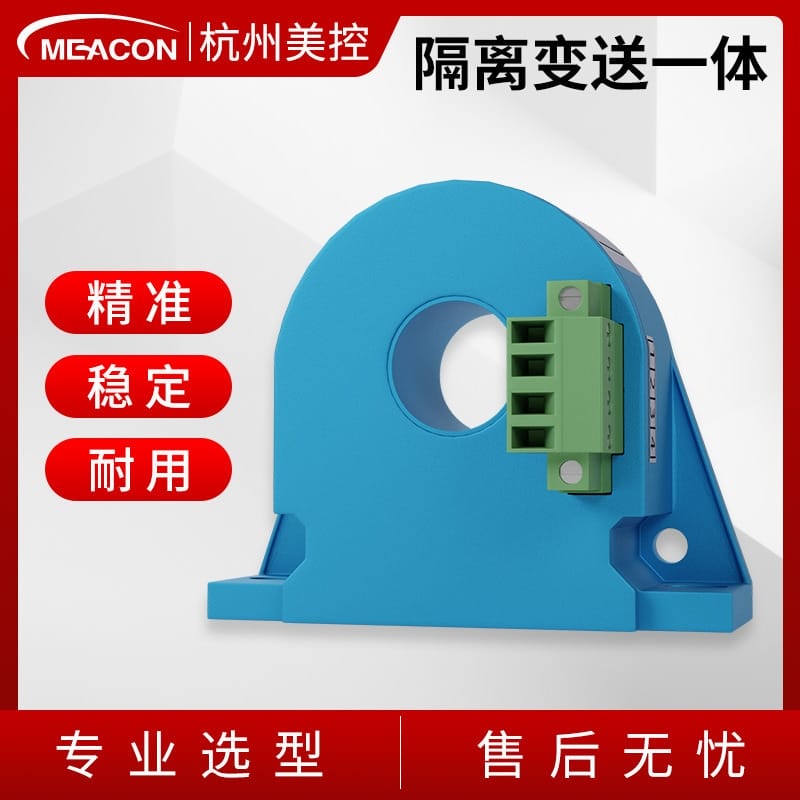

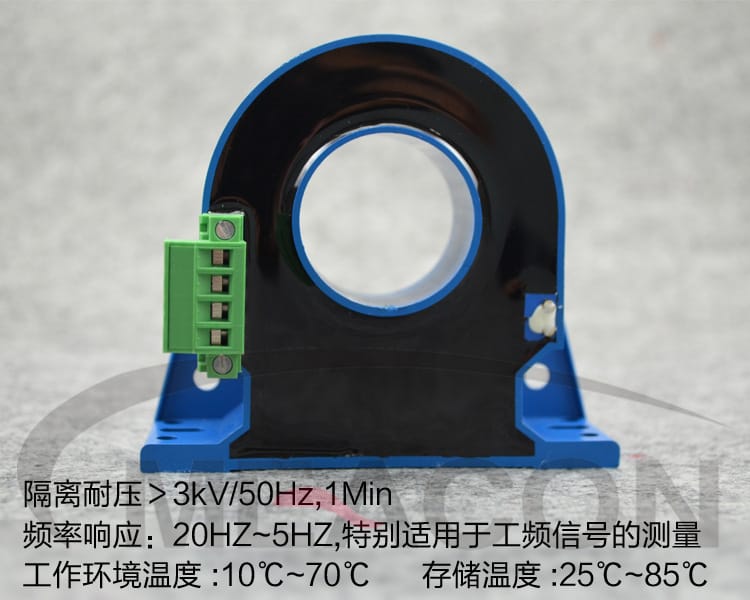

電氣隔離保護：隔離耐壓 3kV/50Hz，1Min，確保系統安全

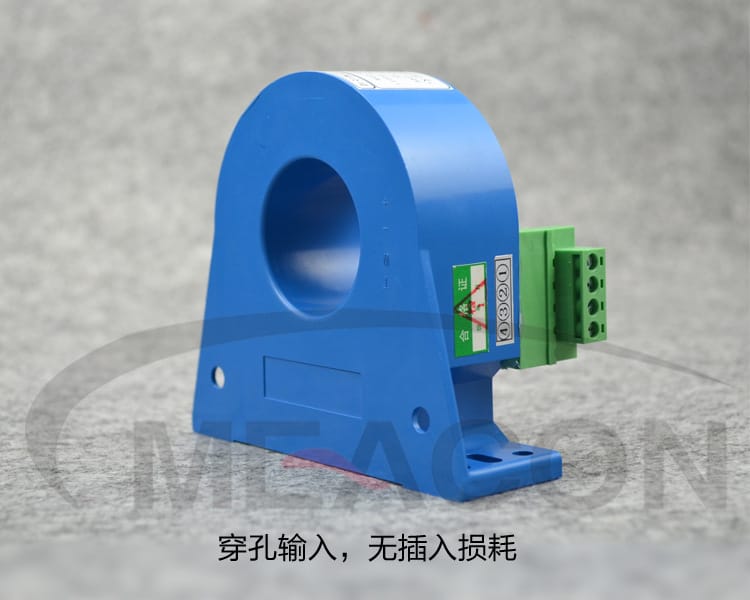

穿孔輸入設計：無插入損耗，安裝便捷
寬頻帶響應：20Hz~5kHz，特別適用于工頻信號測量

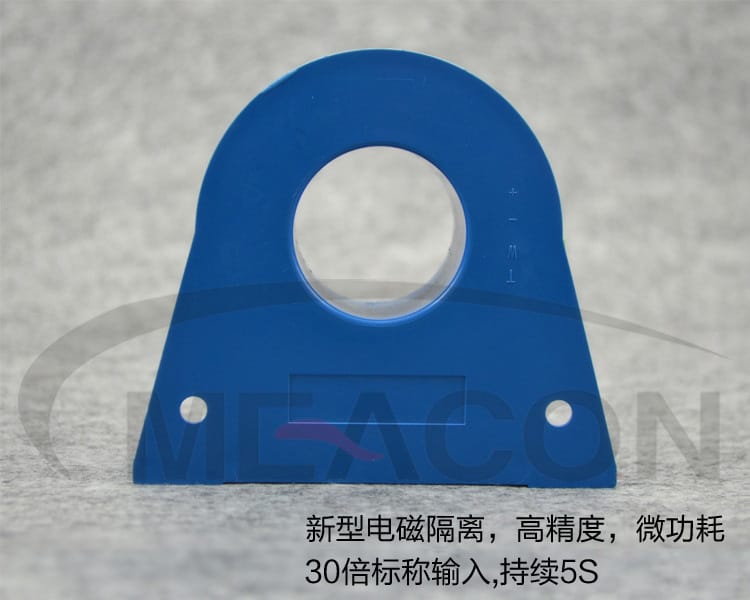

強過載能力：30 倍標稱輸入過載保護

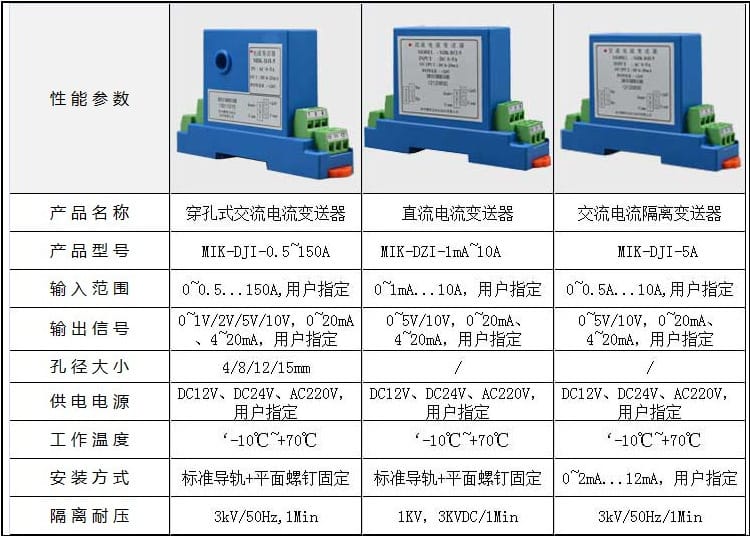

技術參數

參數項	規格
原邊額定電流	5A、10A、50A、100A、200A、300A、500A、600A、800A、1000A（用戶指定）
原邊測量范圍	10A、20A、80A、150A、300A、400A、600A、700A、900A、1200A
額定輸出	1V、2V、5V、10V；DC 0~20mA、DC 4~20mA（用戶指定）
輔助電源	DC 5V、DC 12V、DC 24V、DC ±5V、DC ±12V、DC ±15V（用戶指定）
負載能力	電壓輸出：5mA；電流輸出：6V
線性度	0.1%
準確度	1 級
過載能力	30 倍標稱輸入
隔離耐壓	3kV/50Hz，1Min
失調電壓	≤10mV

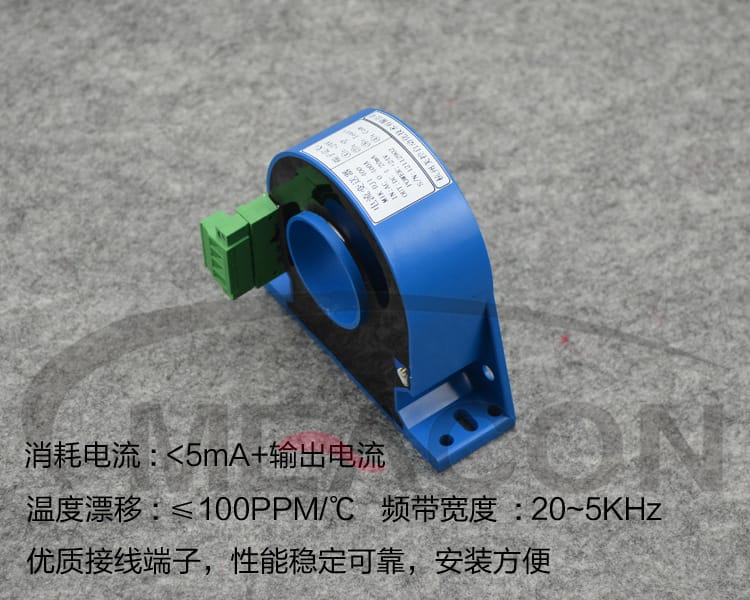

溫度漂移	≤100PPM/℃
頻帶寬度	20Hz~5kHz
消耗電流	<5mA + 輸出電流
響應時間	≤250ms
工作溫度	-10℃~+70℃
儲存溫度	-25℃~+85℃

應用行業

安裝條件

安裝方式

平面螺釘固定：適用于面板安裝
標準導軌安裝：可選配導軌安裝方式

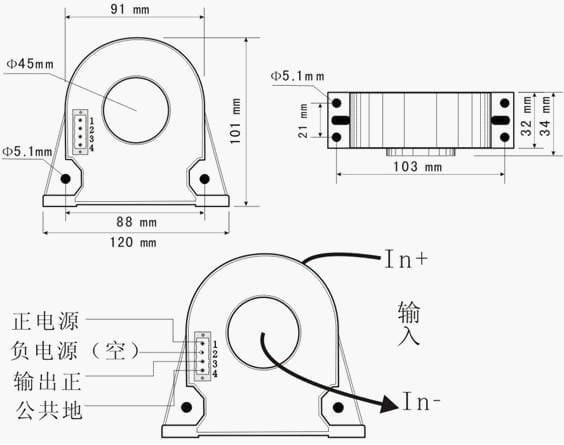

接線端子定義

穿孔輸入端（In+、In-）
正電源端
負電源端
輸出正端
公共地端

外形尺寸參考

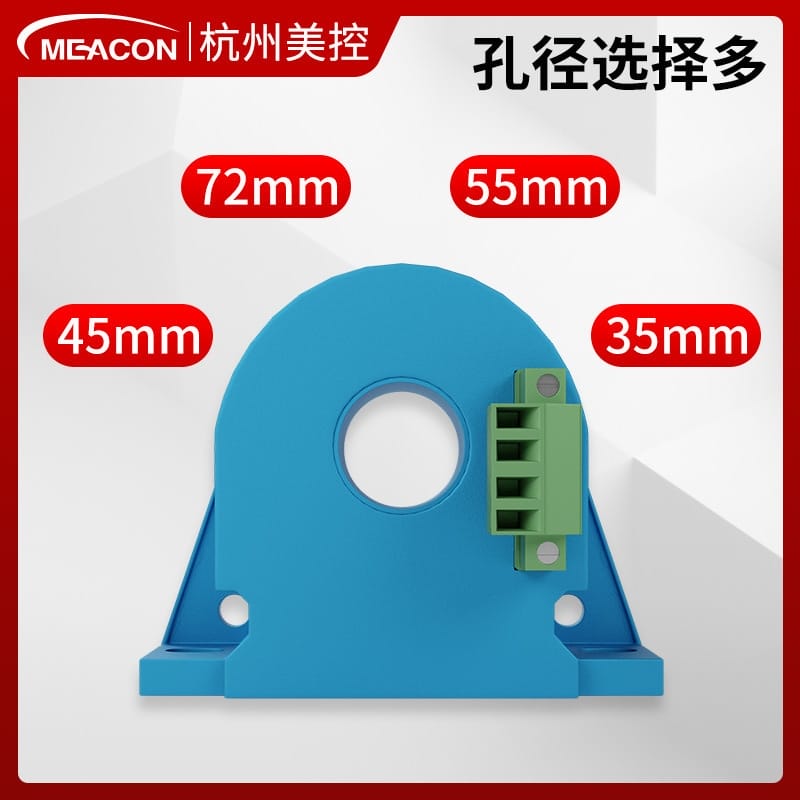

安裝孔徑：4mm / 8mm / 12mm / 15mm（根據型號）

注意事項

防爆限制：本店所售產品均不可用于防爆場合
選型確認：產品規格參數及端子定義以產品標識為準
供電匹配：請根據實際系統選擇匹配的輔助電源規格
負載匹配：確保輸出負載不超過額定負載能力
溫度環境：工作溫度范圍為 -10℃~+70℃，超出范圍可能影響性能
存儲條件：長期存儲建議在 -25℃~+85℃干燥環境中
電氣安全：安裝前請確認斷電操作，避免觸電風險
認證資質：CIS 中國儀器儀表學會理事單位（2018 年 8 月）

本產品經 100% 老化測試，質量保障，售后全包

產品描述

電量變送器是一種將被測電量參數（如、等信號）轉換成直流電流、直流電壓并隔離輸出模擬信號或數字信號的裝置。按照被測量的不同，主要可以分為交流電流變送器、交流電壓變送器、直流電流變送器、直流電壓變送器。廣泛應用于電力、郵電、石油、煤炭、冶金、鐵道、市政等部門的電氣裝置、自動控制以及調度系統。

為方便選型，產品的所需參數詳列如下：
