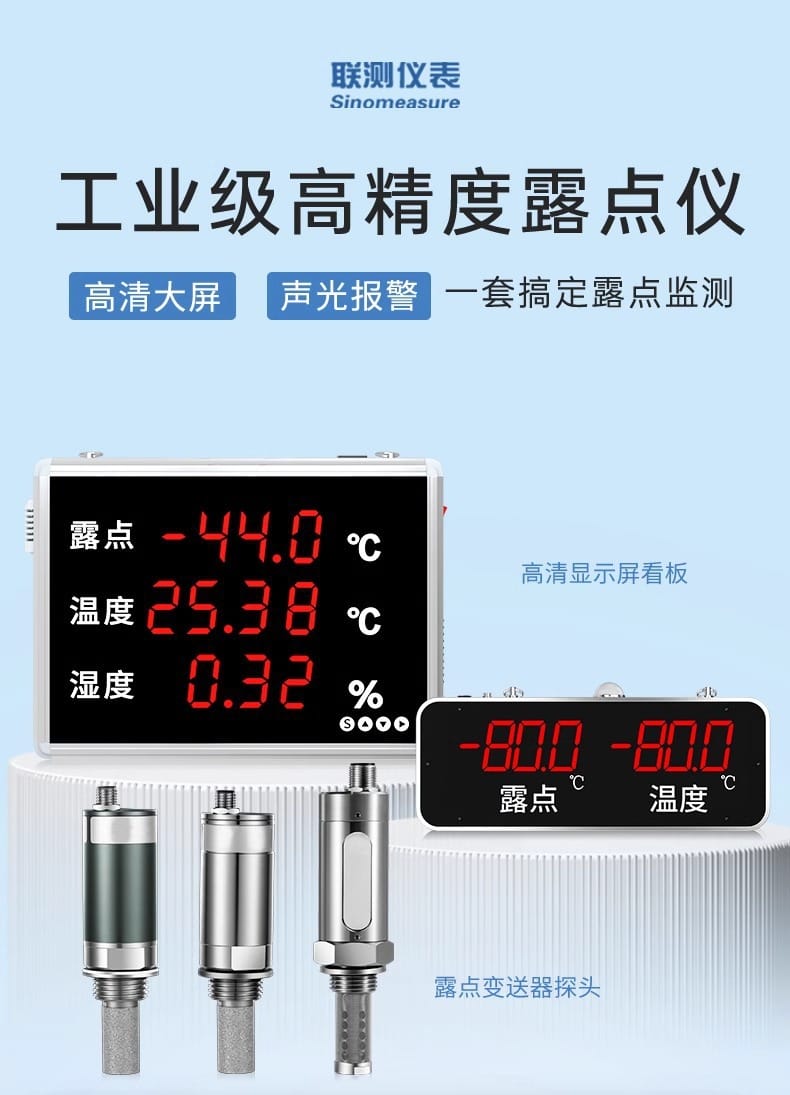

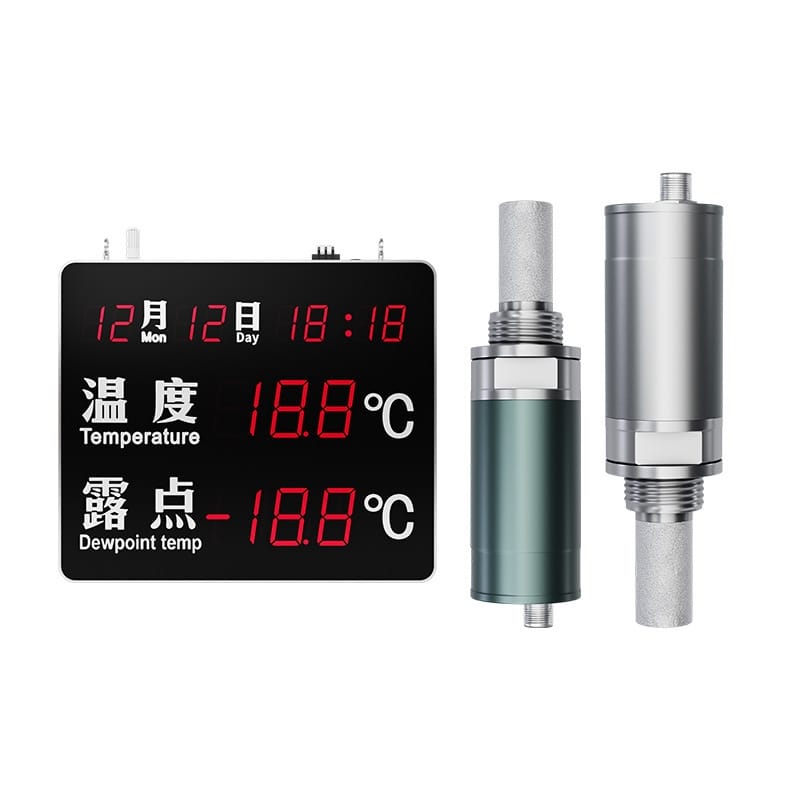

聯測工業級露點儀產品說明
核心特點

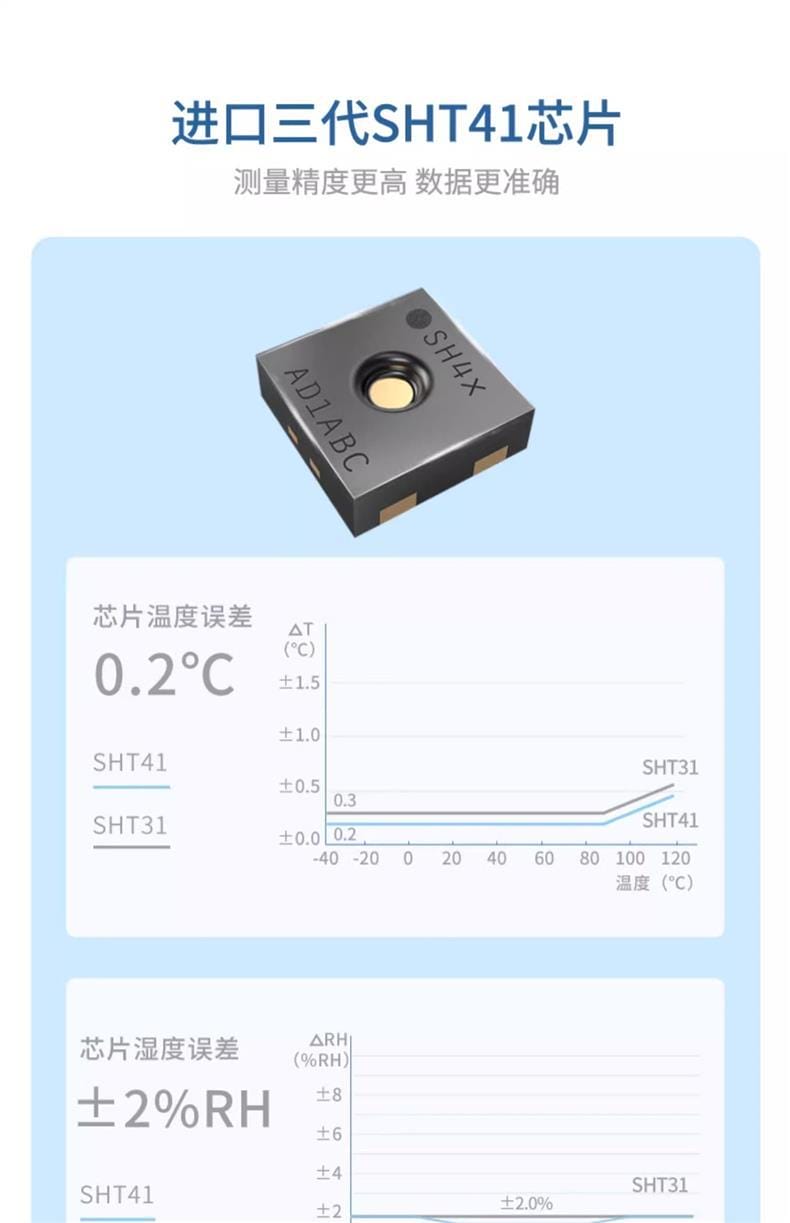

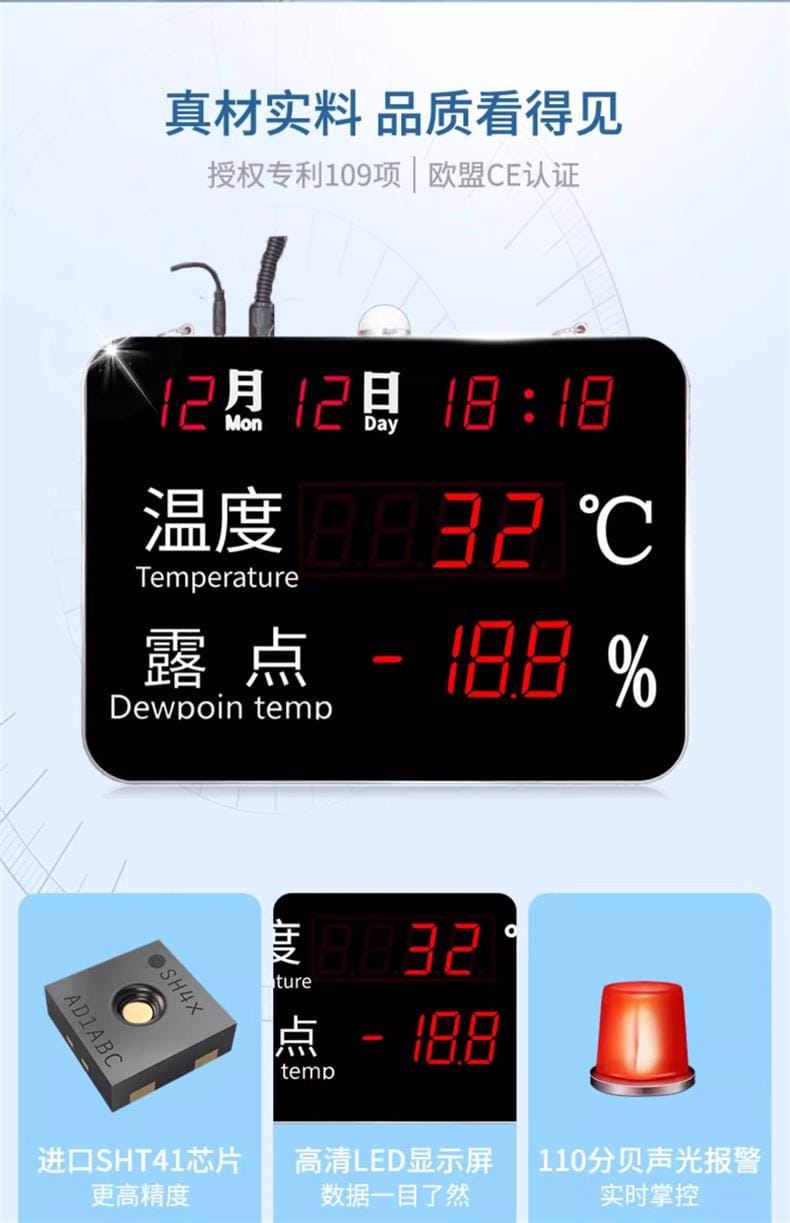

- 高精度測量：采用進口三代SHT41芯片，測量精度更高，數據更準確。

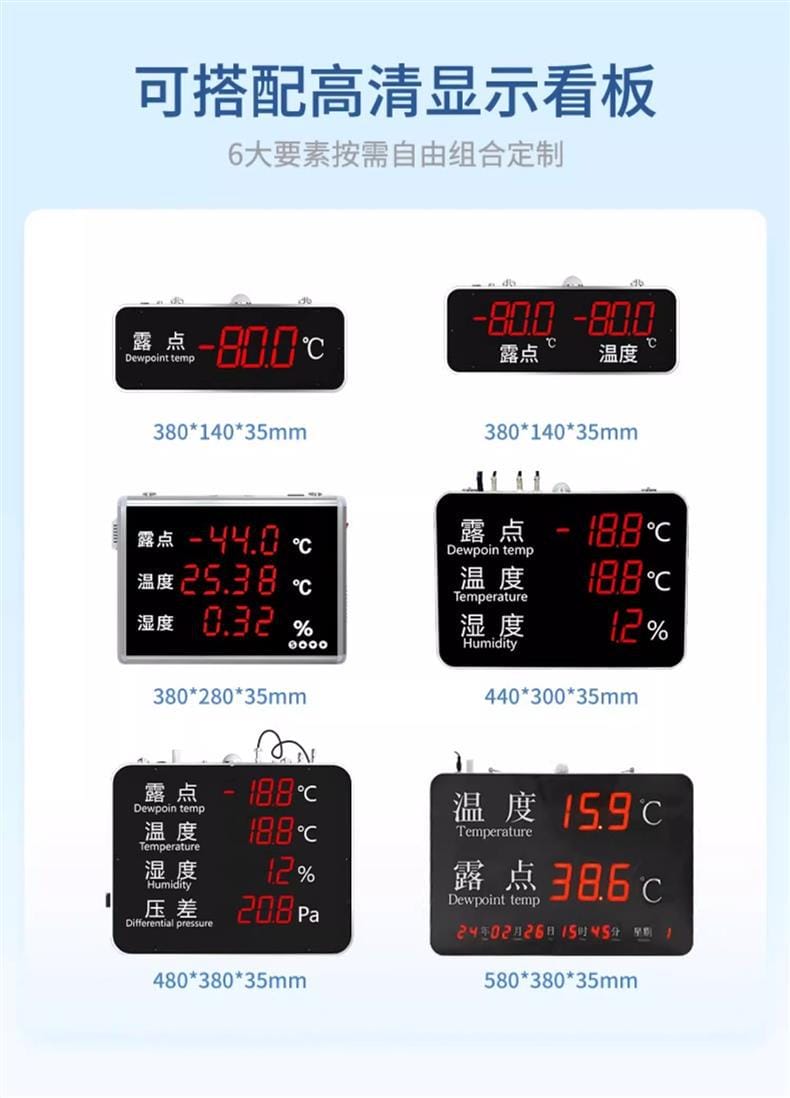

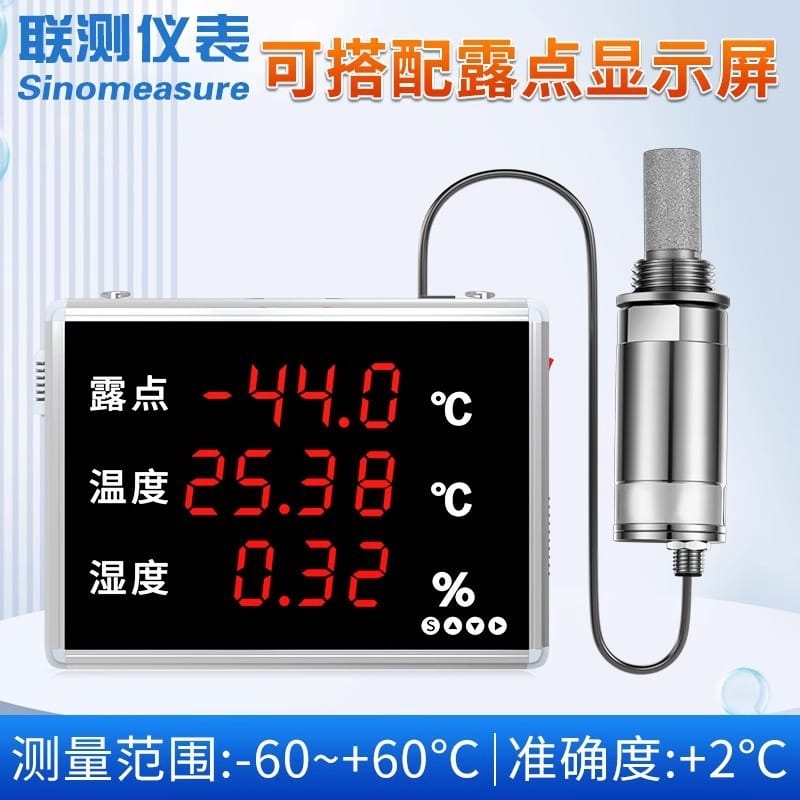

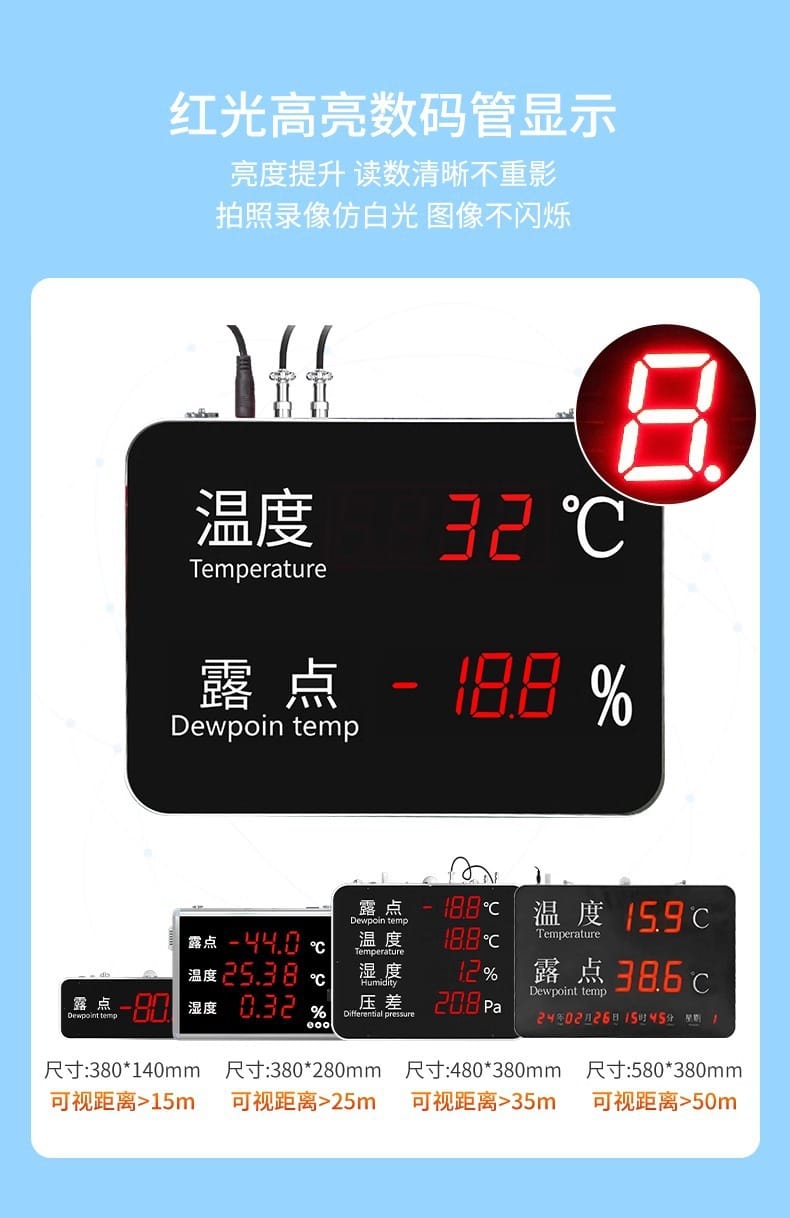

- 高清大屏顯示：配備紅光高亮數碼管顯示屏，亮度提升，讀數清晰不重影。

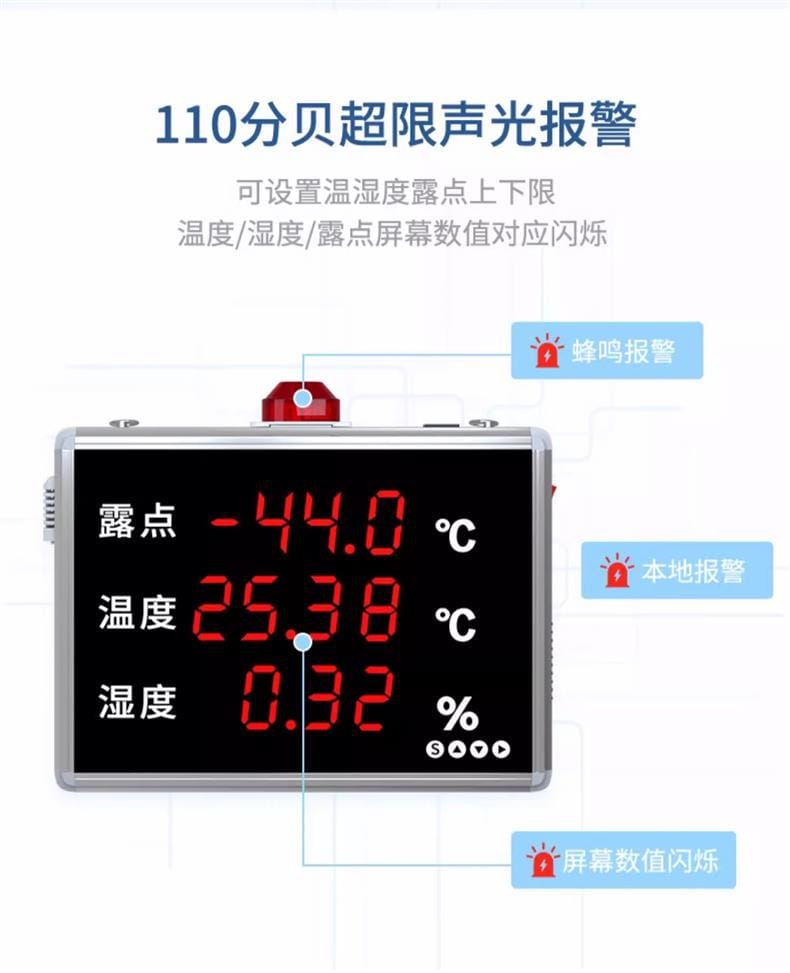

- 聲光報警功能：支持110分貝超限聲光報警，可設置溫濕度露點上下限。

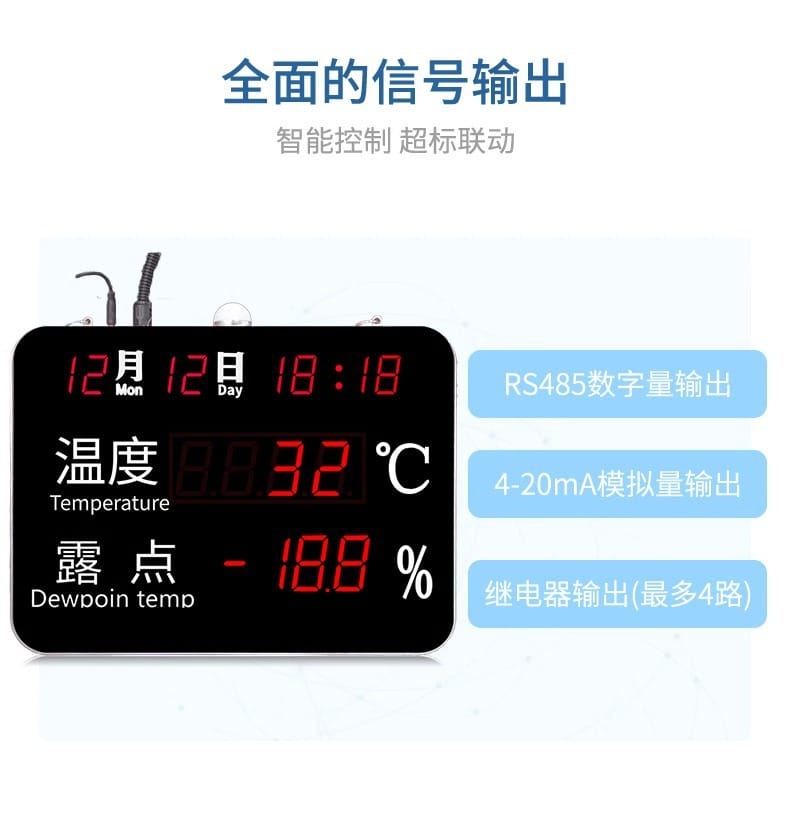

- 全面信號輸出：支持RS485數字量輸出、4-20mA模擬量輸出及繼電器輸出（最多4路），實現智能控制超標聯動。

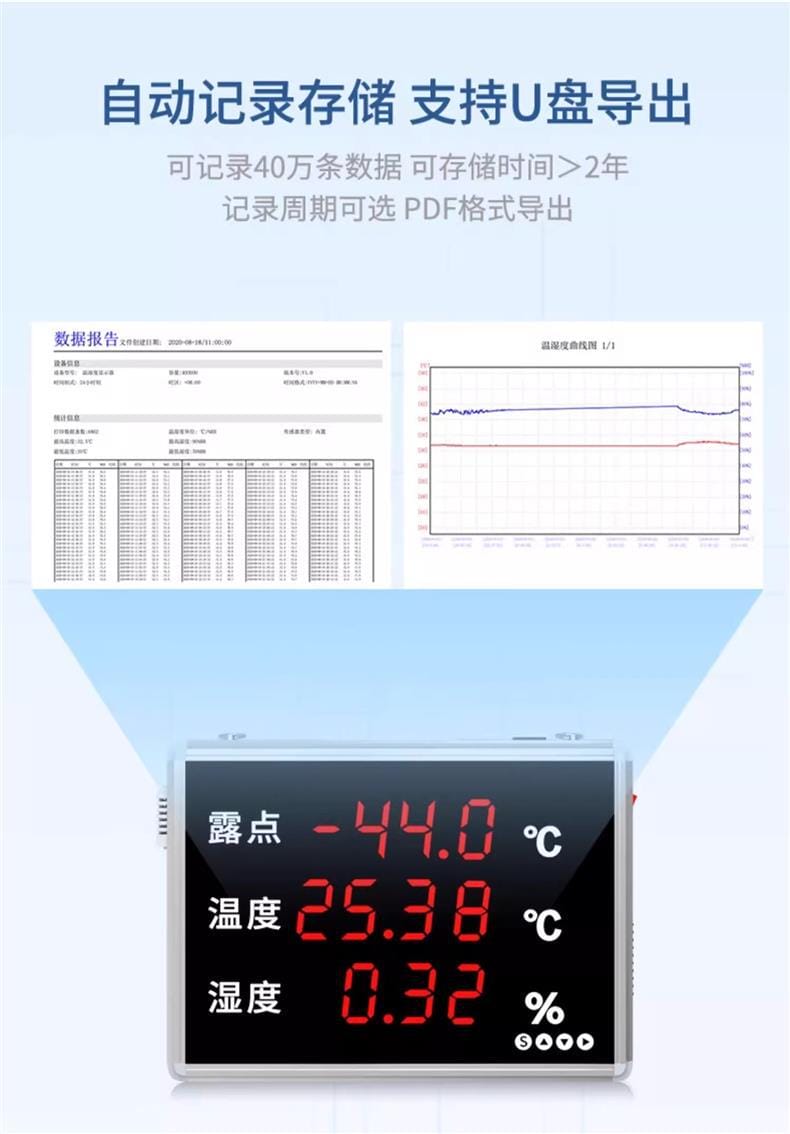

- 數據記錄與存儲：自動記錄存儲40萬條數據，支持U盤導出，存儲時間>2年。

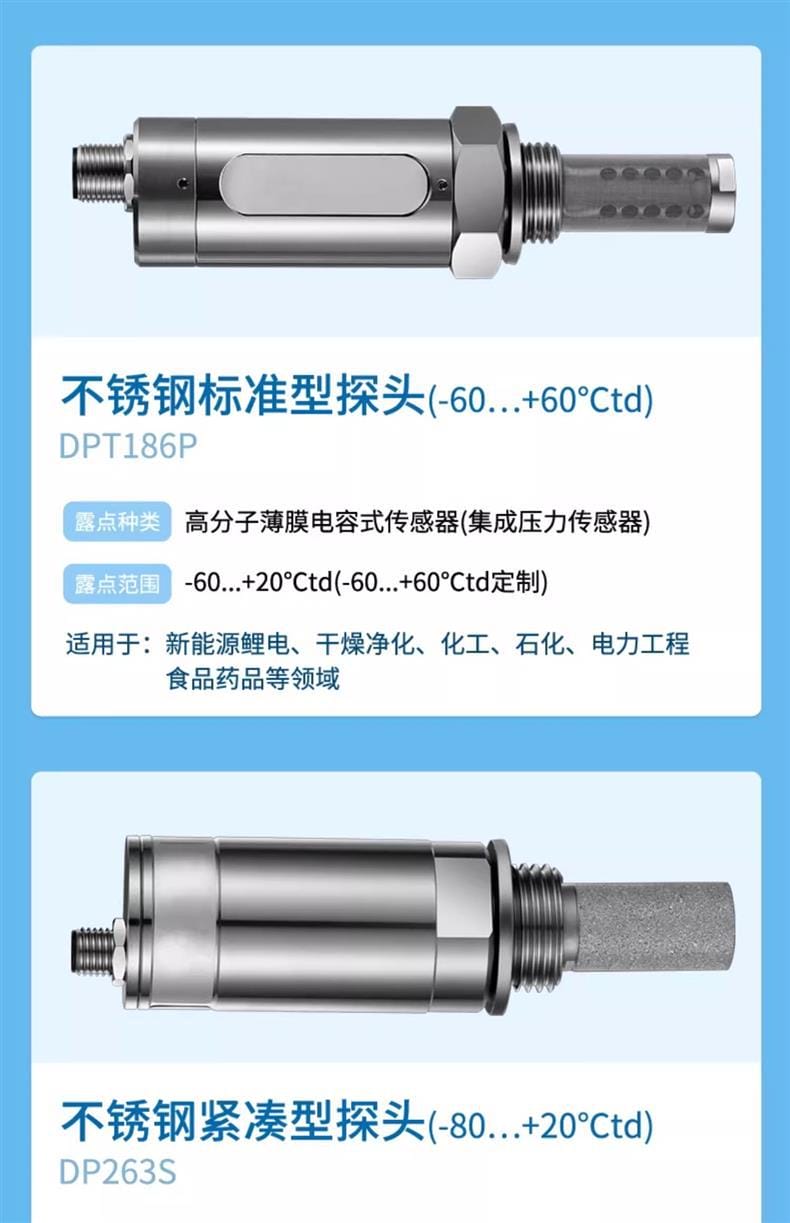

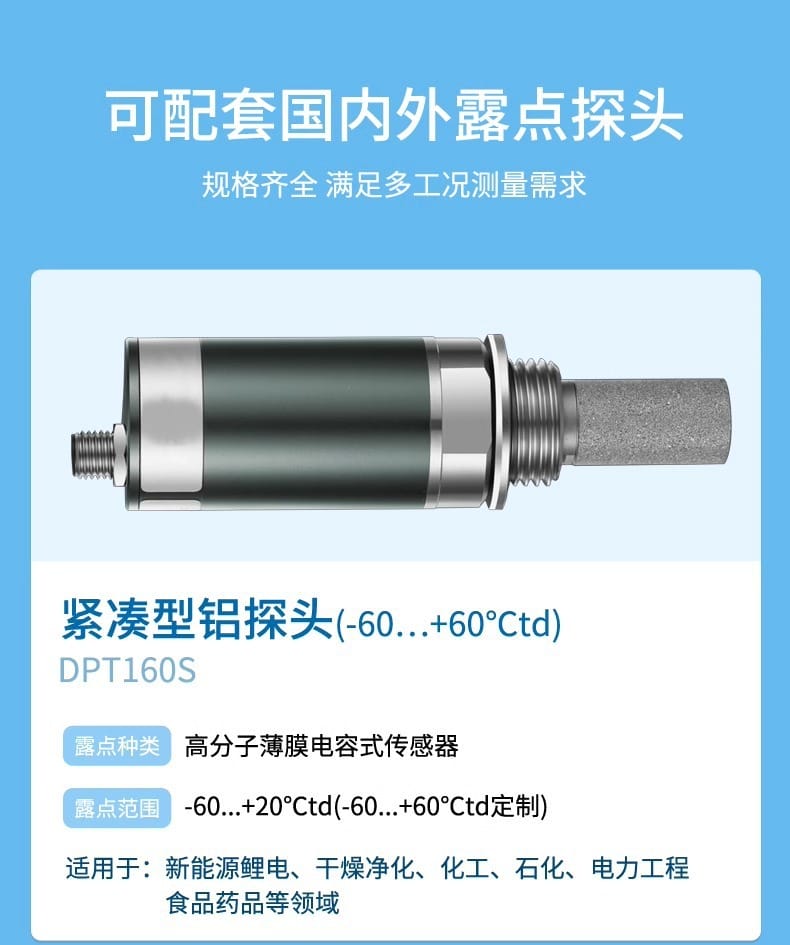

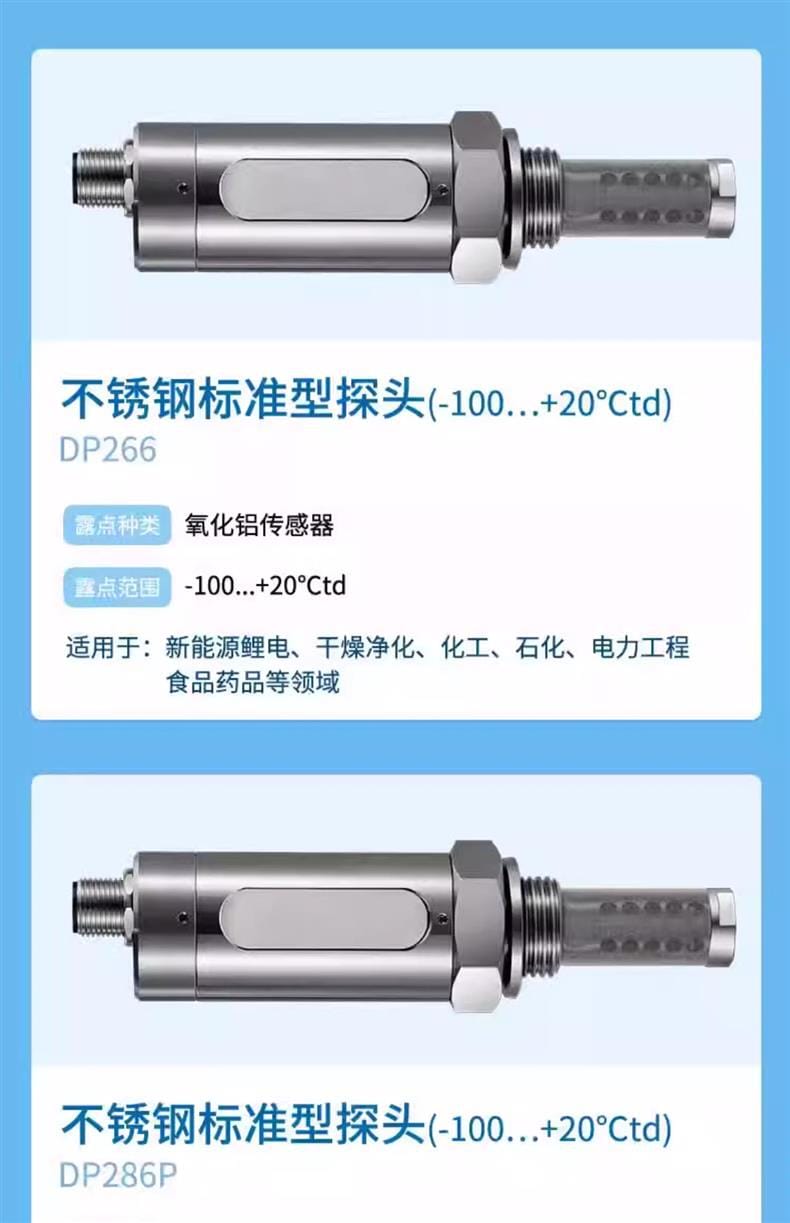

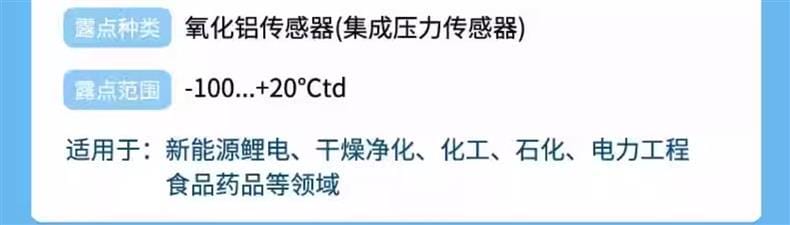

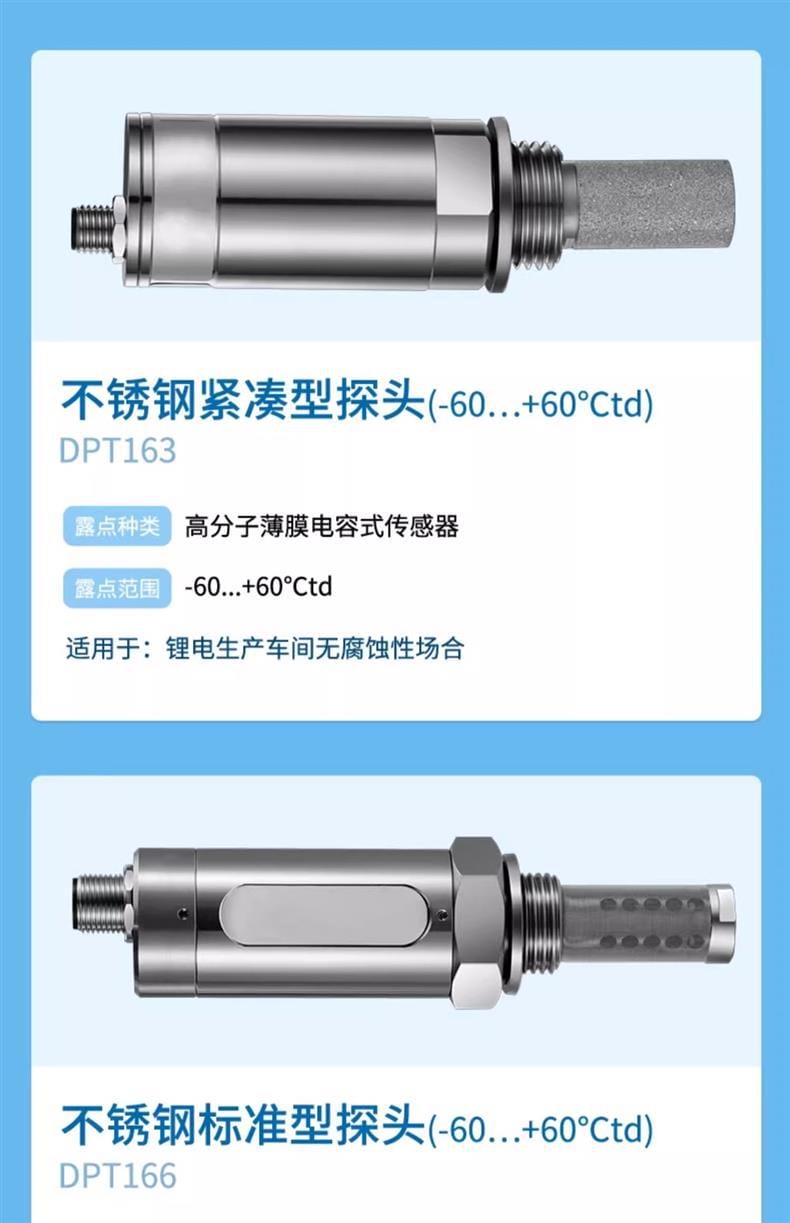

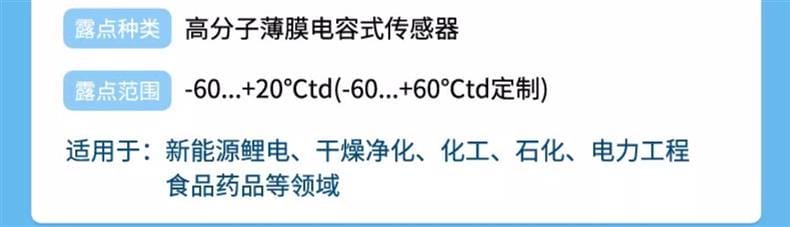

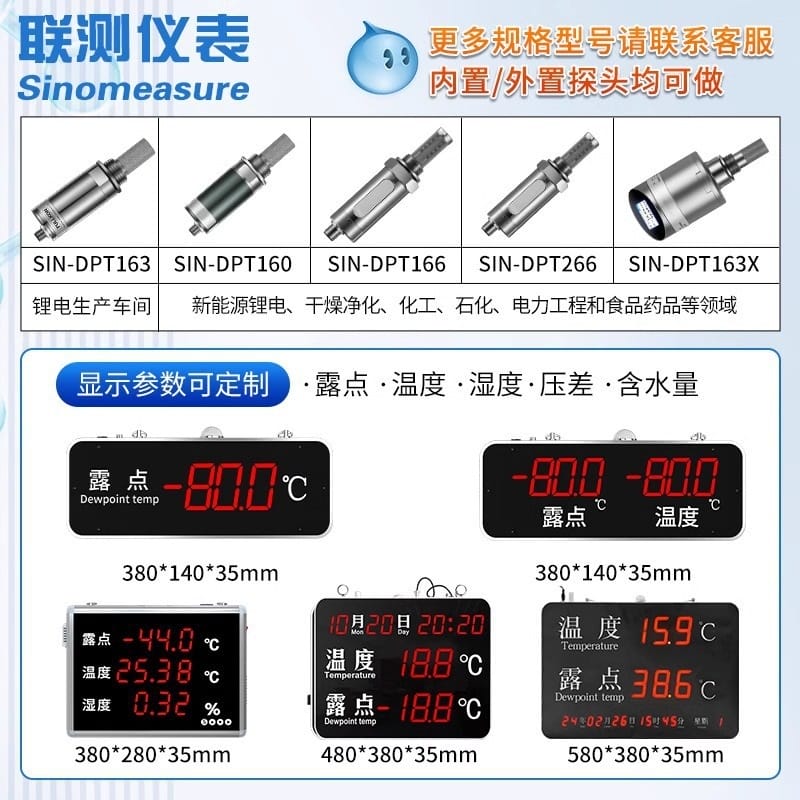

- 多樣化探頭選擇：提供多種類型探頭，滿足不同工況需求。

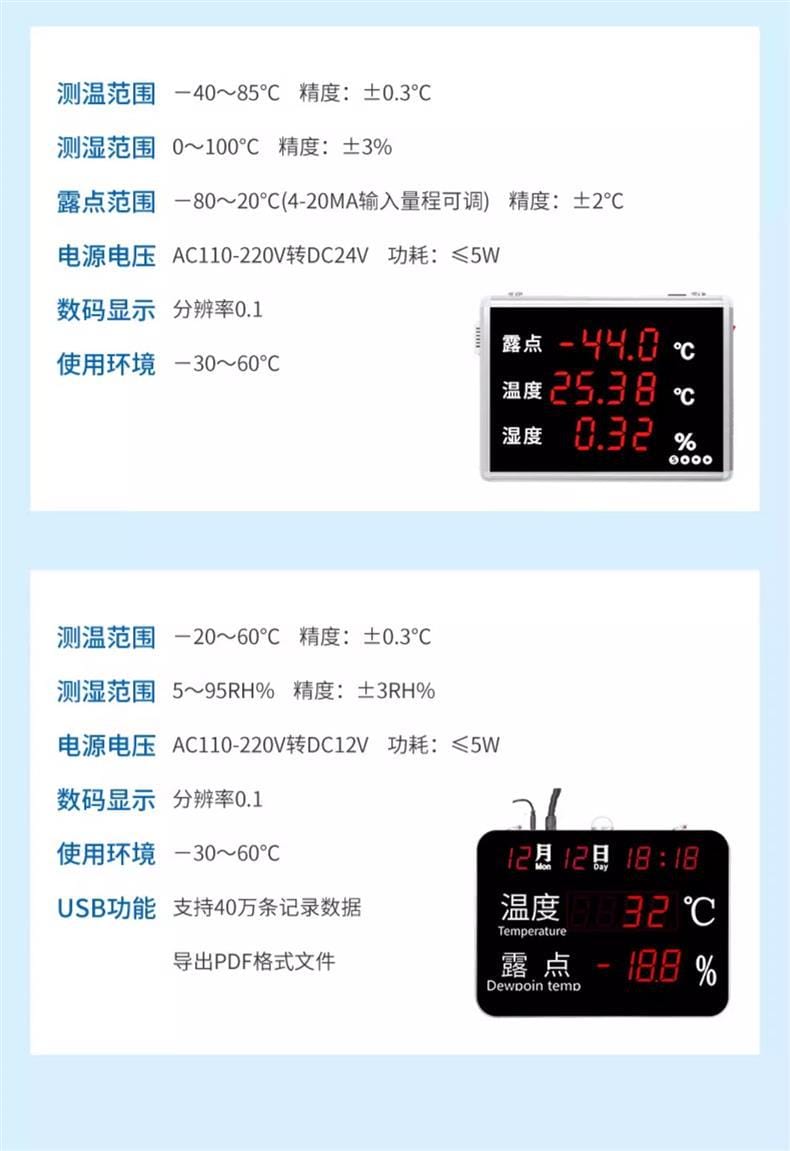

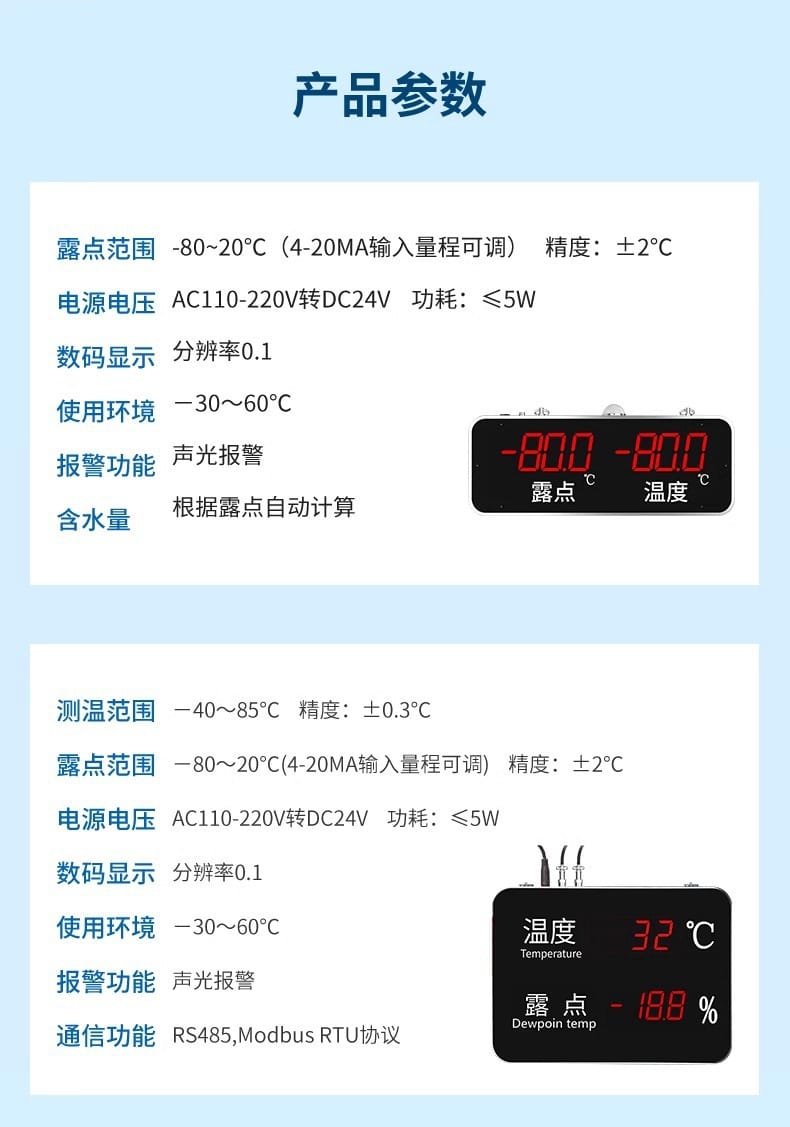

技術參數
| 參數名稱 |
參數值 |
| 露點范圍 |
-80~20℃（4-20MA輸入量程可調） |
| 測溫范圍 |
-40~85℃ |
| 測濕范圍 |
0~100%RH |
| 精度 |
±2℃（露點）、±0.3℃（溫度）、±3%RH（濕度） |
| 分辨率 |
數碼顯示分辨率0.1 |
| 使用環境 |
-30~60℃ |
| 報警功能 |
聲光報警 |
| 通信功能 |
RS485，Modbus RTU協議 |
| 數據存儲 |
支持40萬條記錄，PDF格式導出 |
| 電源電壓 |
AC110-220V轉DC24V/DC12V |
| 功耗 |
≤5W |
應用行業
- 新能源鋰電池生產
- 干燥凈化系統
- 化工與石化領域
- 電力工程
- 食品藥品制造

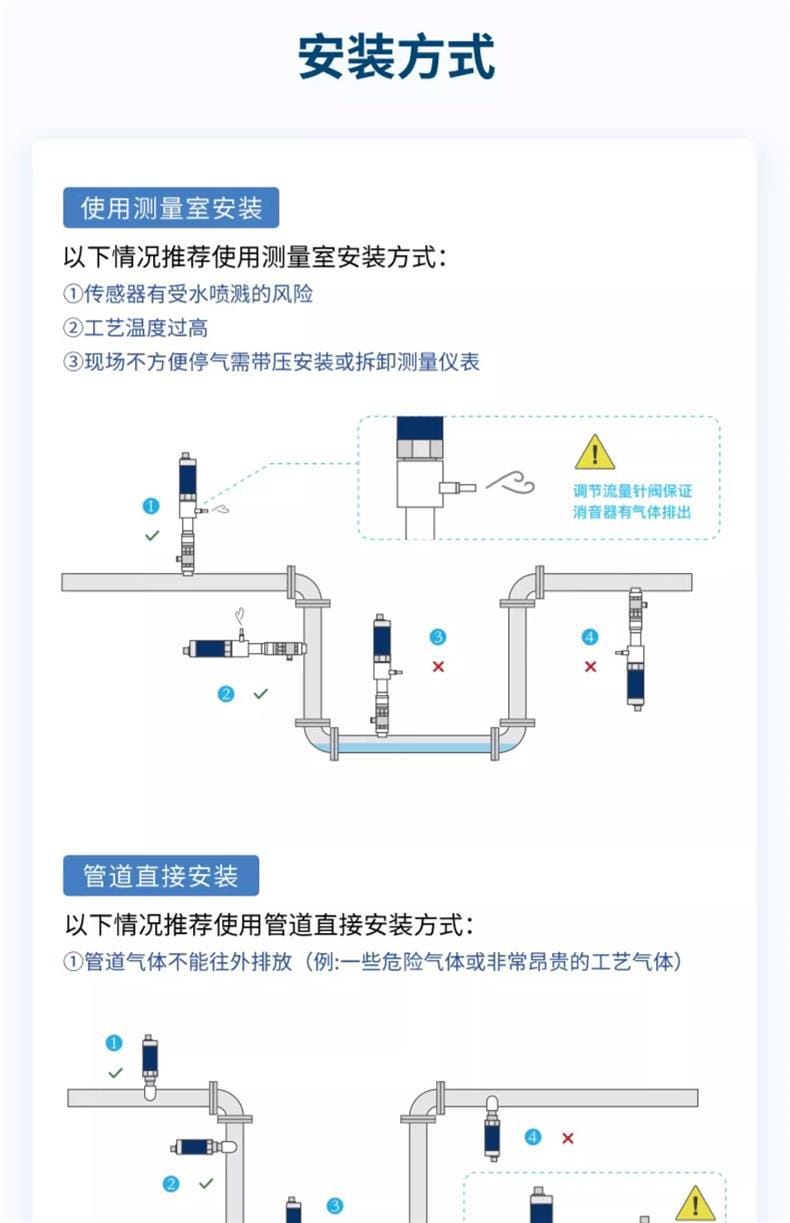

安裝條件
測量室安裝
適用于以下情況：
- 傳感器有受水噴濺風險。
- 工藝溫度過高。
- 現場不方便停氣需帶壓安裝或拆卸測量儀表。
管道直接安裝
適用于以下情況：
- 管道氣體不能往外排放（如危險氣體或非常昂貴的工藝氣體）。

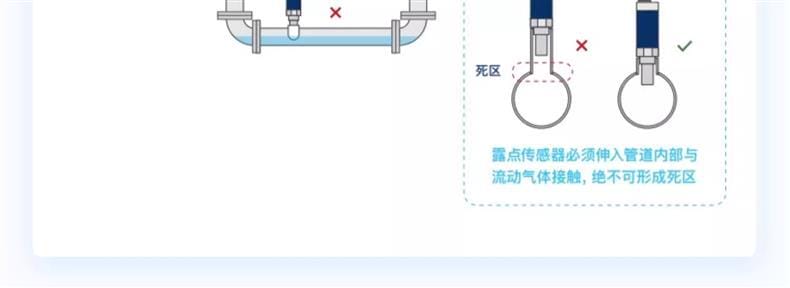

- 露點傳感器必須伸入管道內部與流動氣體接觸，避免形成死區。
注意事項
- 安裝環境：確保安裝環境溫度在-30~60℃范圍內，避免極端溫度影響設備性能。
- 氣體流動：在管道直接安裝時，確保露點傳感器完全接觸流動氣體，避免形成死區。
- 接線規范：按照提供的接線圖正確連接電源和信號線，避免因接線錯誤導致設備損壞。
- 定期維護：建議定期校準和維護設備，以保證測量精度和設備壽命。
- 數據管理：及時導出存儲的數據，避免因存儲空間不足導致數據丟失。

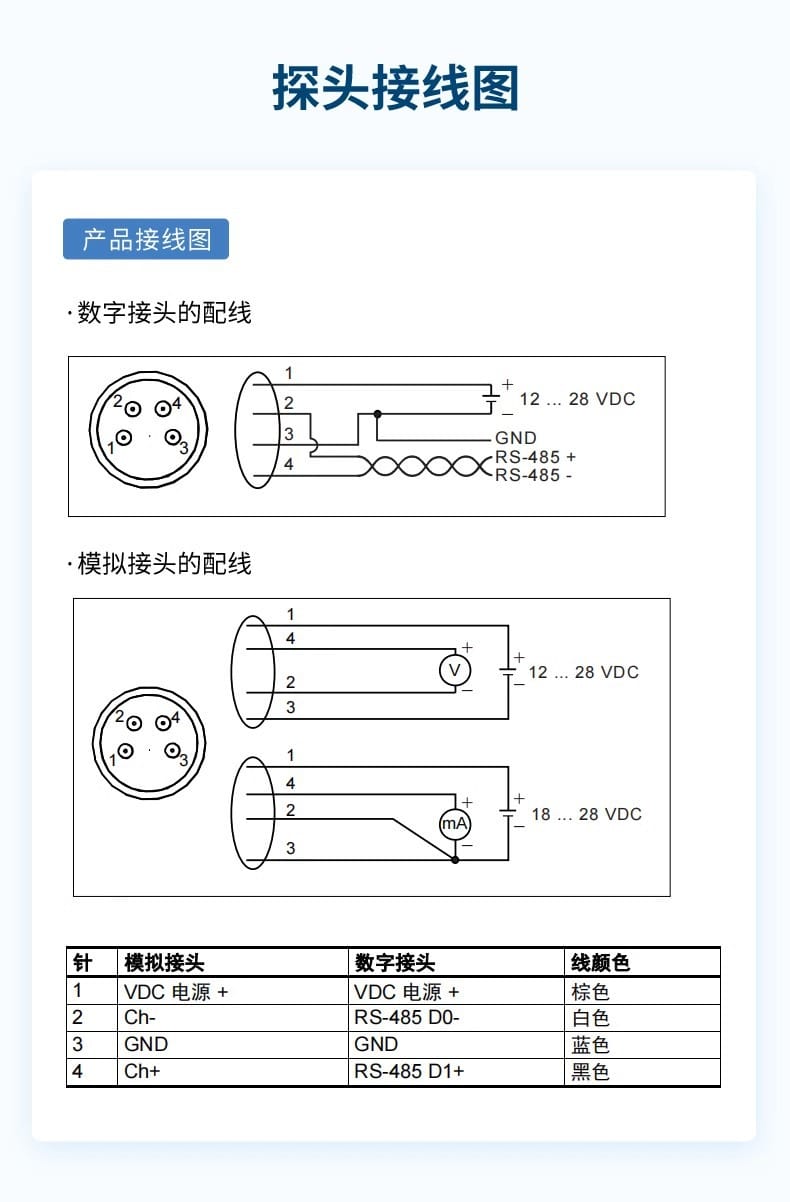

接線說明
| 針號 |
模擬接頭 |
數字接頭 |
線顏色 |
| 1 |
VDC電源+ |
VDC電源+ |
棕色 |
| 2 |
Ch- |
RS-485 D0- |
白色 |
| 3 |
GND |
GND |
藍色 |
| 4 |
Ch+ |
RS-485 D1+ |
黑色 |
