維薩拉美控露點儀 DMT143L 探頭產品手冊
一、產品概述

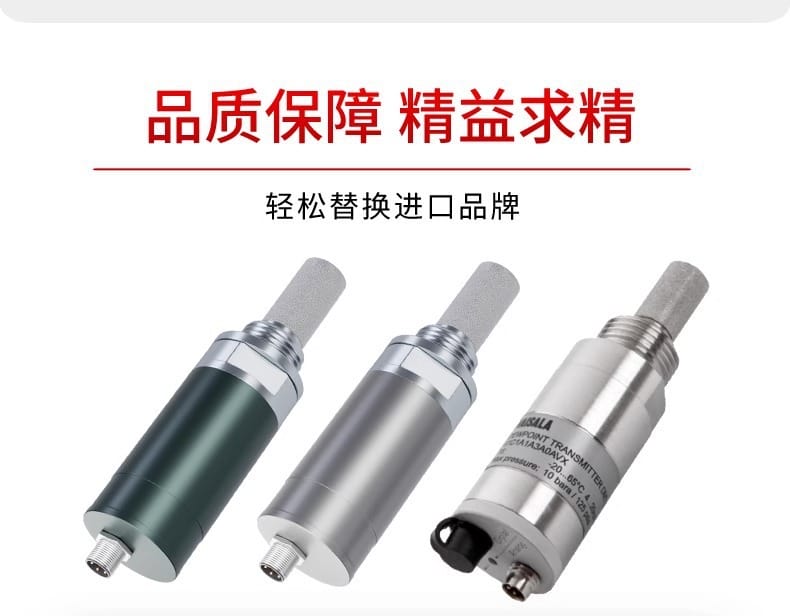

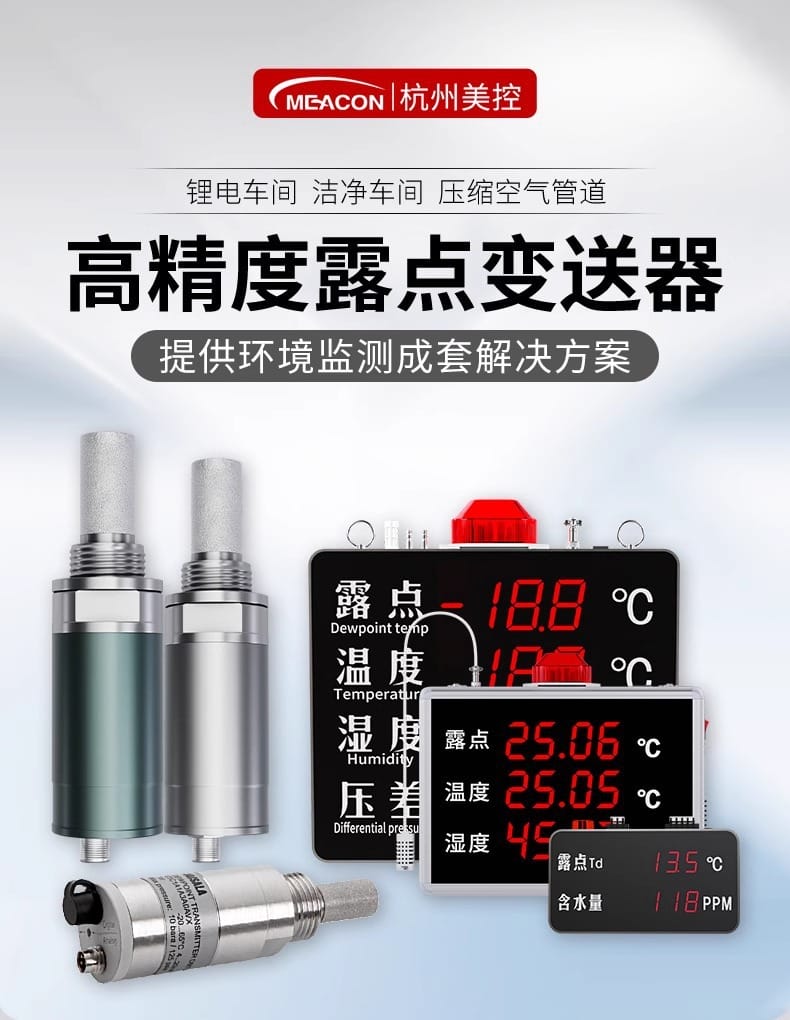

維薩拉美控露點儀 DMT143L 是一款專為鋰電車間潔凈車間及壓縮空氣管道設計的高精度露點變送器，采用維薩拉 DRYCAP 技術，提供環境監測成套解決方案，可輕松替換進口品牌。
二、核心特點
| 特點 |
說明 |

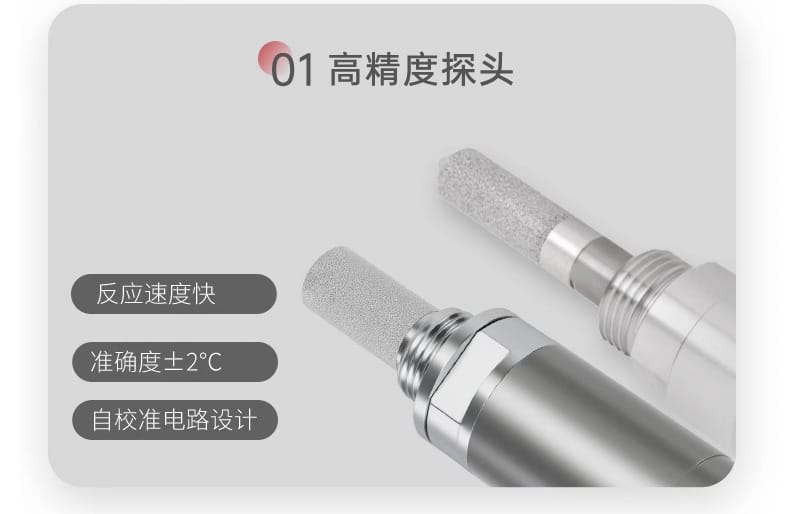

| 高精度測量 |
準確度 ±2℃，反應速度快，自校準電路設計 |

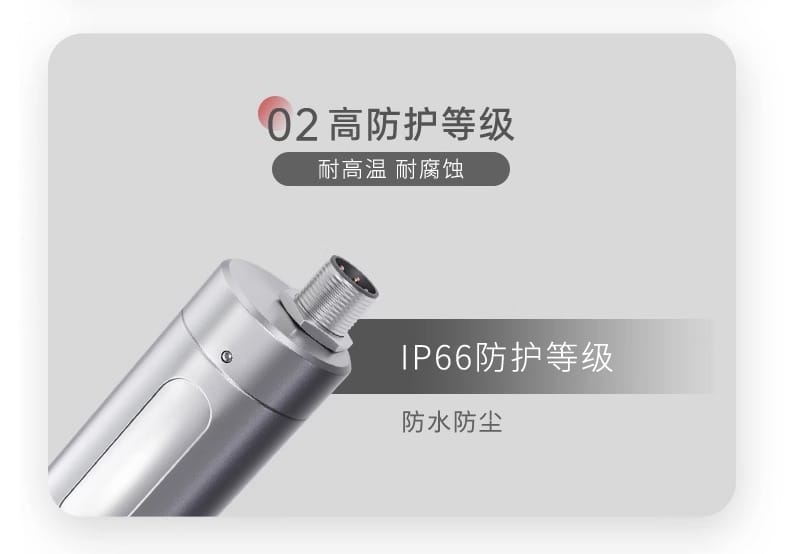

| 高防護等級 |
IP66 防護等級，防水防塵，耐高溫耐腐蝕 |

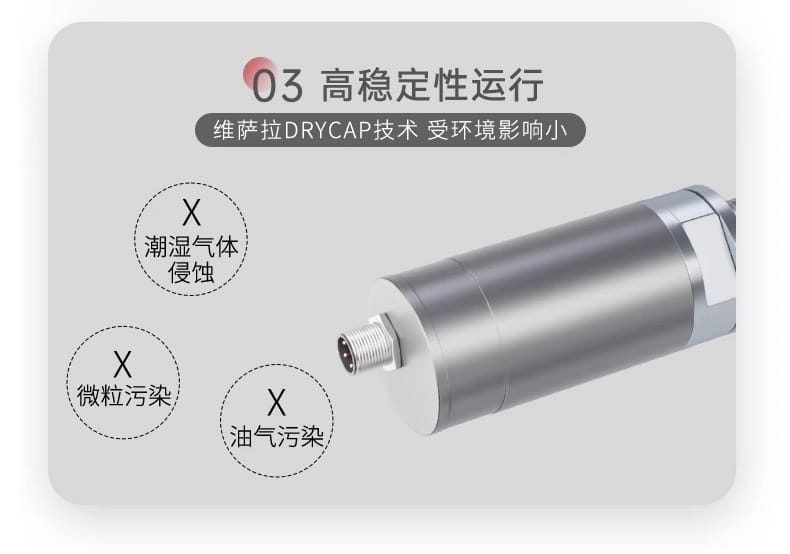

| 高穩定性運行 |
維薩拉 DRYCAP 技術，受環境影響小，抗潮濕氣體、微粒污染、油氣侵蝕 |
| 靈活輸出 |
RS485 / 4-20mA 輸出方式可選 |
| 多參數監測 |

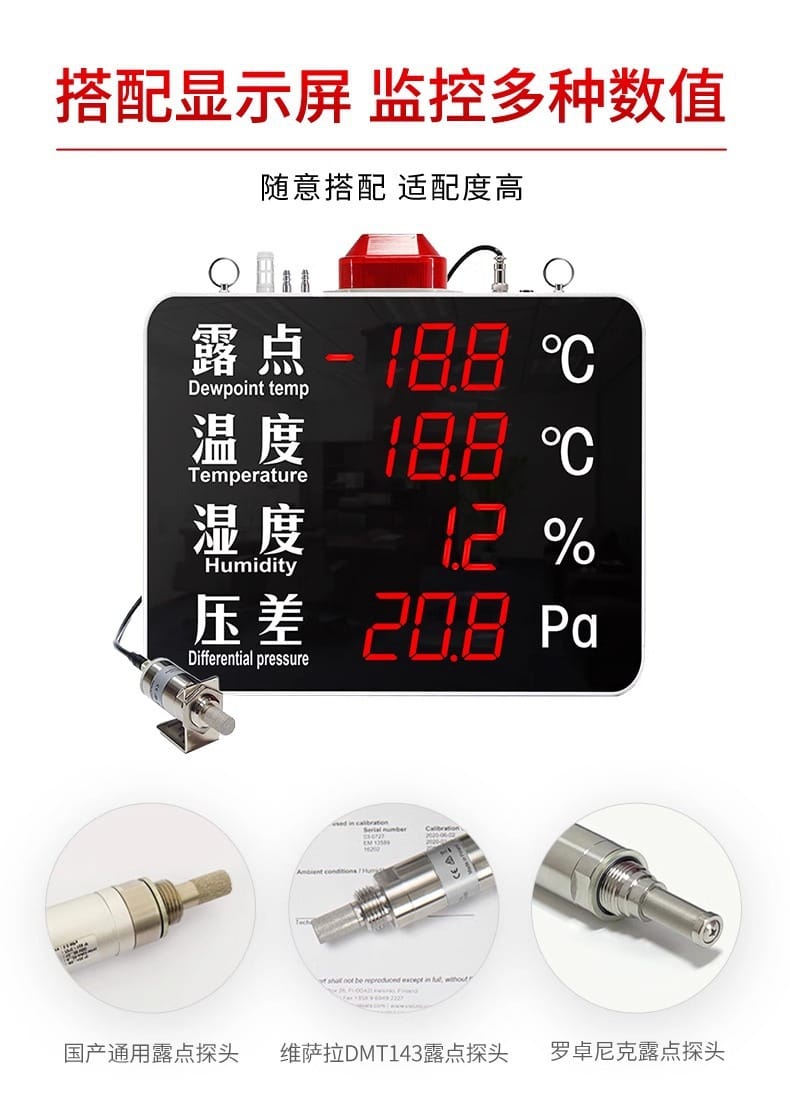

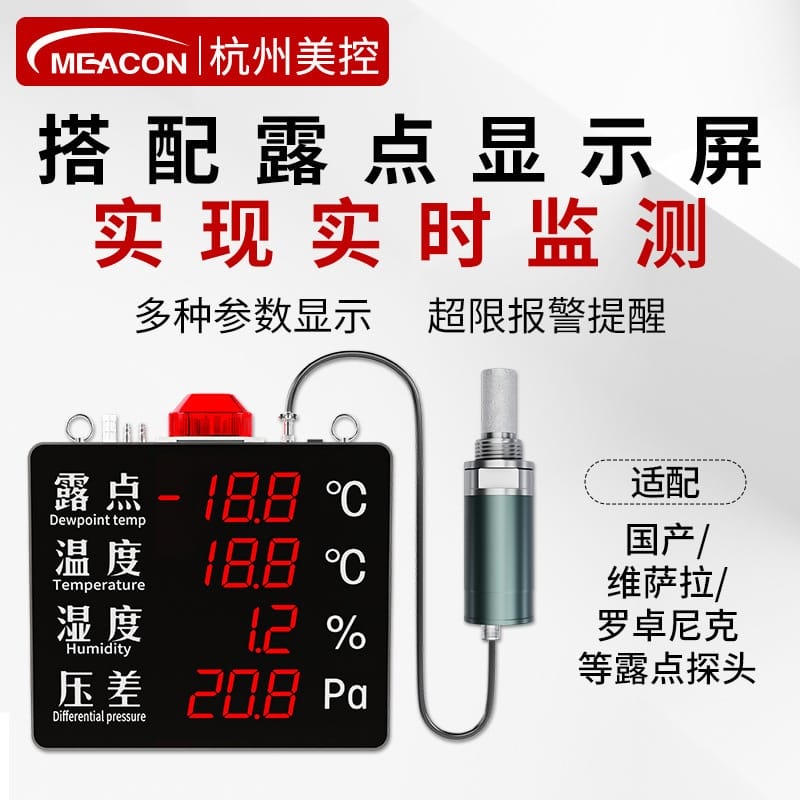

可搭配顯示屏實時監控露點、溫度、濕度、壓差、含水量等數值 |
| 進口芯片 |

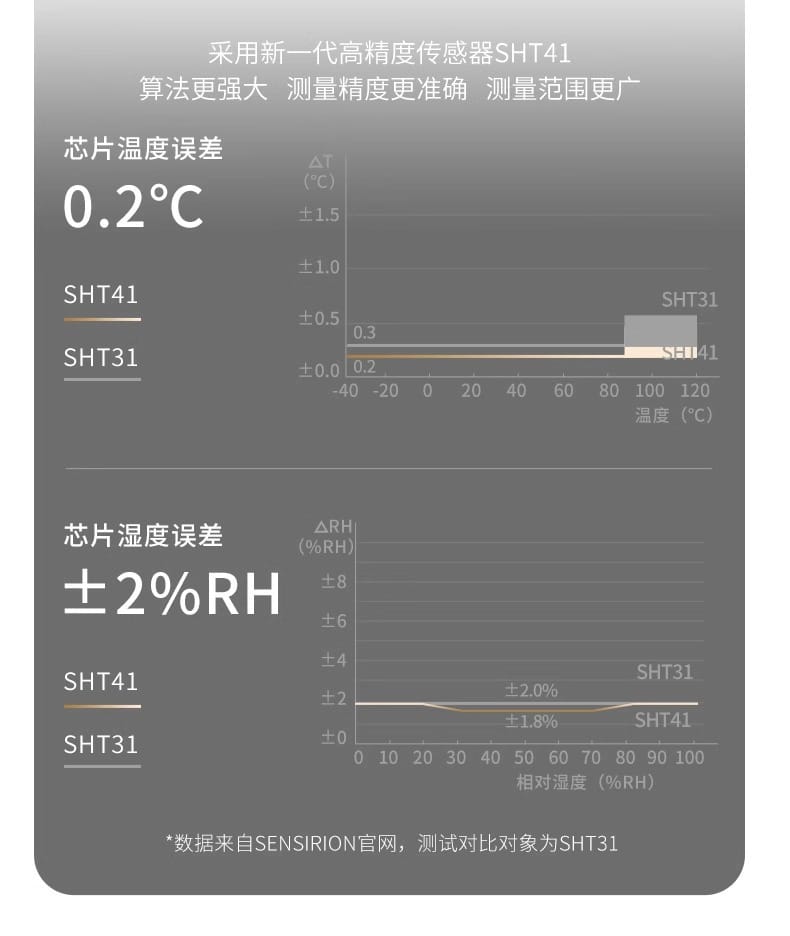

采用新一代高精度傳感器 SHT41，算法強大，測量精度更準確 |
三、技術參數
3.1 DMT143L 探頭參數
| 參數 |
規格 |
| 型號 |
維薩拉 DMT143L |
| 測量范圍 |
-80 ~ +20℃ td |
| 應用場合 |
鋰電生產車間帶腐蝕性場合 |
| 傳感器類型 |
高分子薄膜電容 |
| 外殼 |
不銹鋼緊湊型外殼 |
| 輸出方式 |
RS485 / 4-20mA（二選一） |
| 準確度 |
±2℃ |
| 供電電壓 |
12-28VDC |
| 連接螺紋 |
G1/2" ISO228/1 |

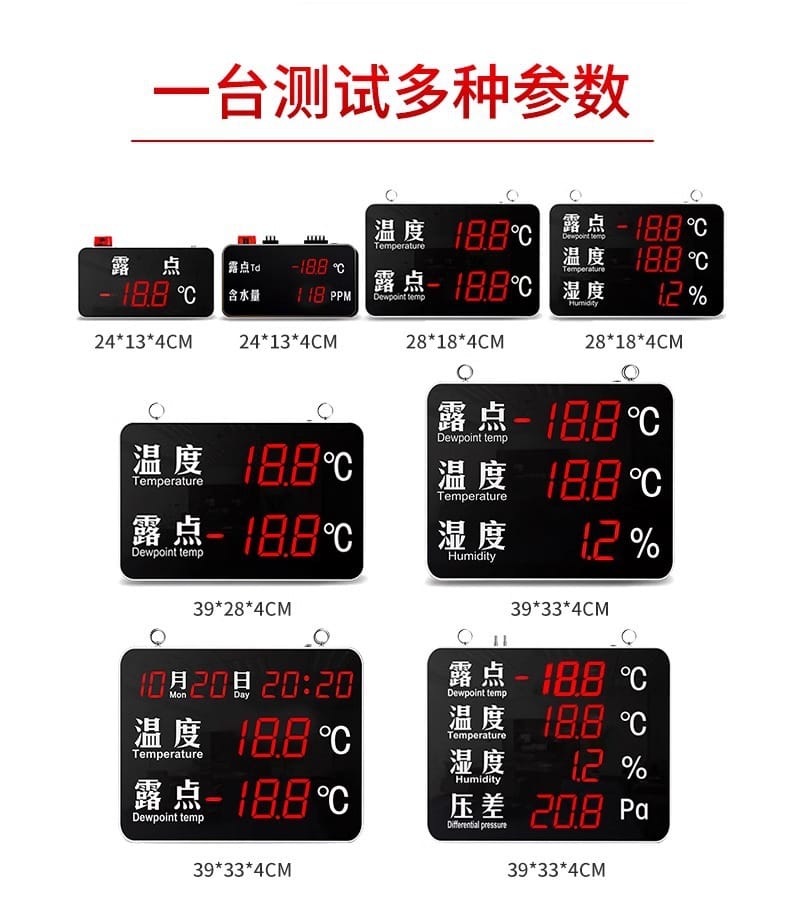

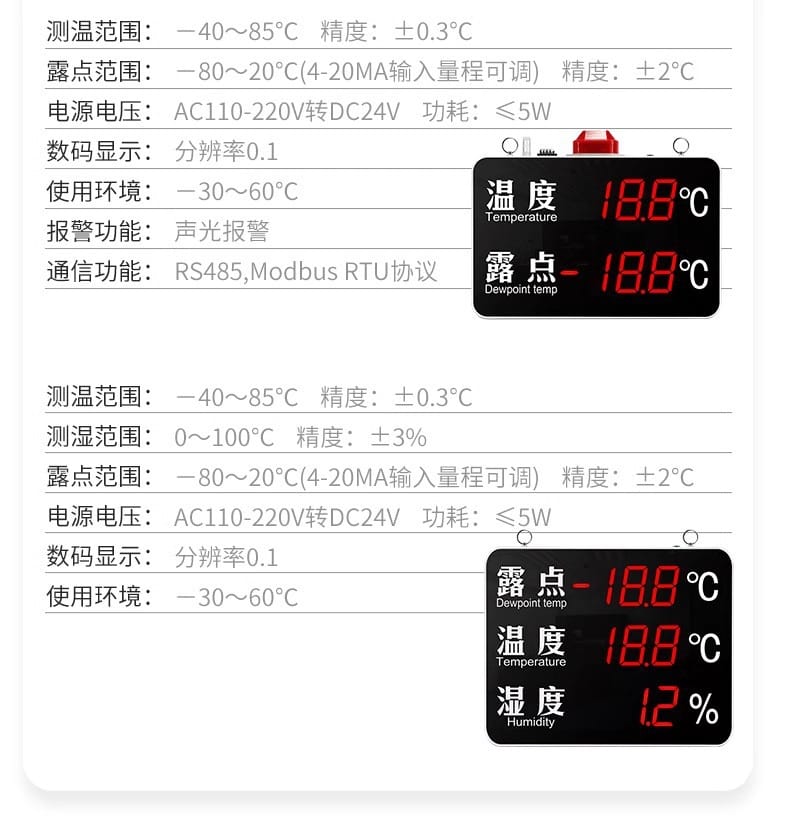

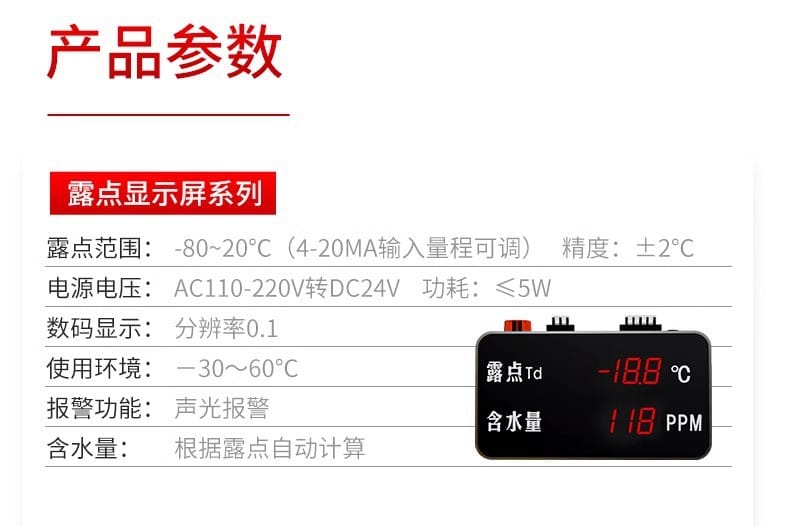

3.2 配套露點顯示屏參數
| 參數 |
規格 |
| 露點范圍 |
-80 ~ 20℃（4-20mA 輸入量程可調） |
| 露點精度 |
±2℃ |
| 測溫范圍 |
-40 ~ 85℃，精度 ±0.3℃ |
| 測濕范圍 |
0 ~ 100%，精度 ±3% |
| 電源電壓 |
AC110-220V 轉 DC24V |
| 功耗 |
≤5W |
| 數碼顯示 |
分辨率 0.1 |
| 使用環境 |
-30 ~ 60℃ |

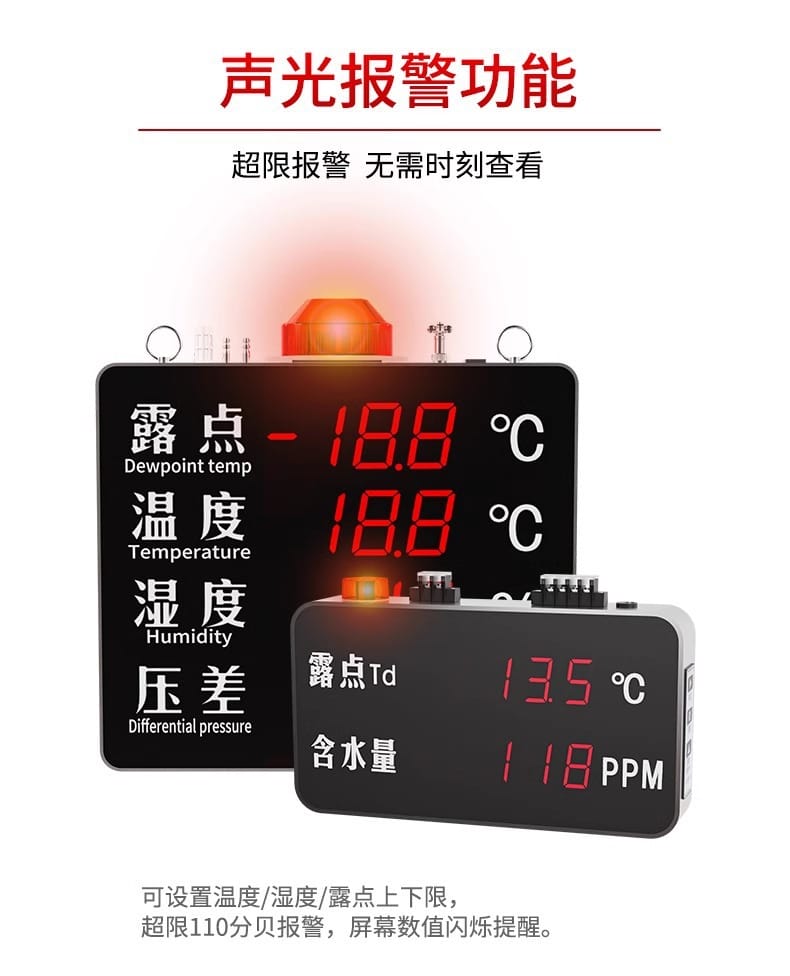

| 報警功能 |
聲光報警（110分貝），超限屏幕閃爍提醒 |
| 通信功能 |
RS485，Modbus RTU 協議 |
| 記錄存儲 |

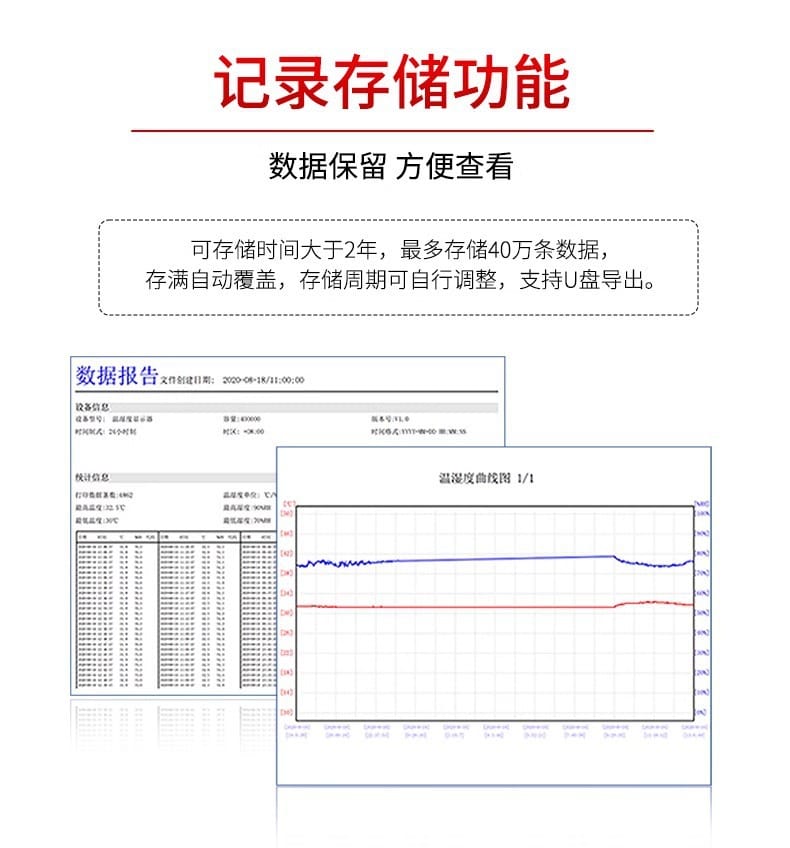

可存儲 40 萬條數據，存儲時間大于 2 年，支持 U 盤導出 |

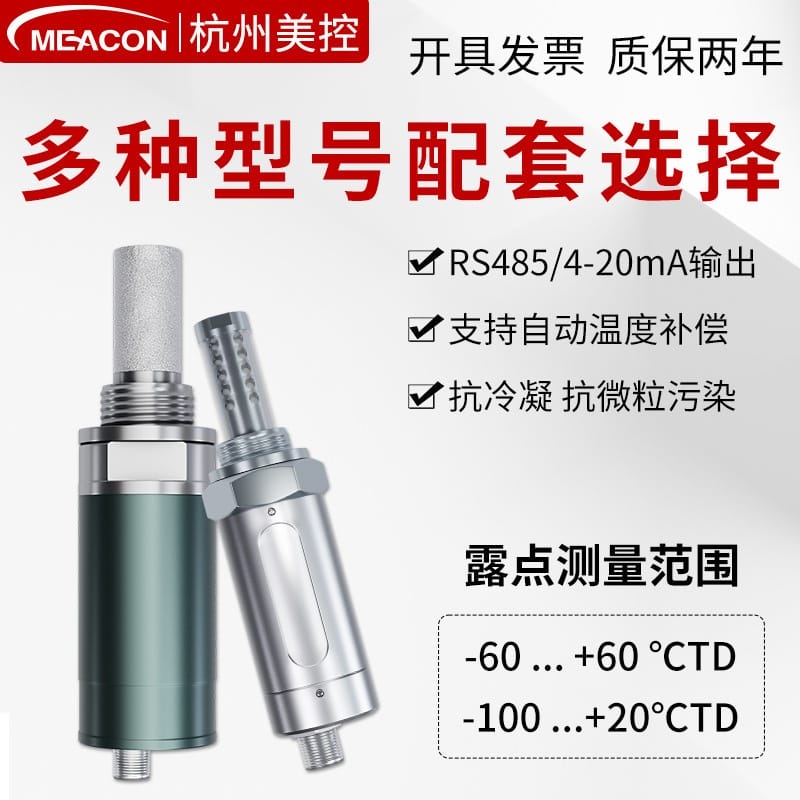

四、產品系列選型指南

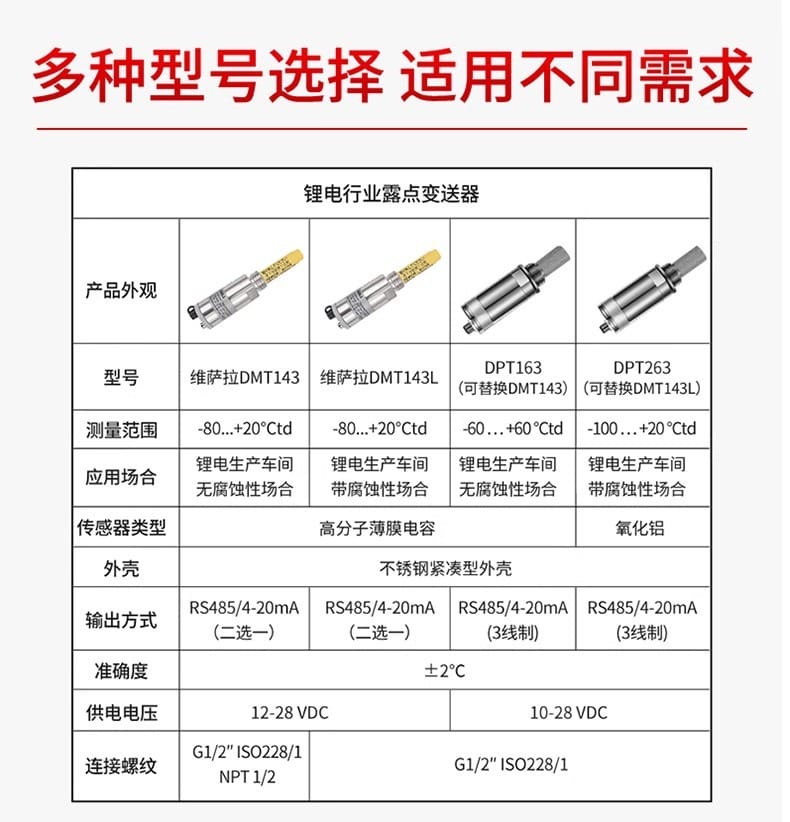

4.1 鋰電行業專用露點變送器
| 型號 |
測量范圍 |
應用場合 |
傳感器類型 |
輸出方式 |
| 維薩拉 DMT143 |
-80 ~ +20℃ td |
無腐蝕性場合 |
高分子薄膜電容 |
RS485/4-20mA（二選一） |
| 維薩拉 DMT143L |
-80 ~ +20℃ td |
帶腐蝕性場合 |
高分子薄膜電容 |
RS485/4-20mA（二選一） |
| DPT163 |
-60 ~ +60℃ td |
無腐蝕性場合（可替換 DMT143） |
高分子薄膜電容 |
RS485/4-20mA（3線制） |
| DPT263 |
-100 ~ +20℃ td |
帶腐蝕性場合（可替換 DMT143L） |
氧化鋁 |
RS485/4-20mA（3線制） |

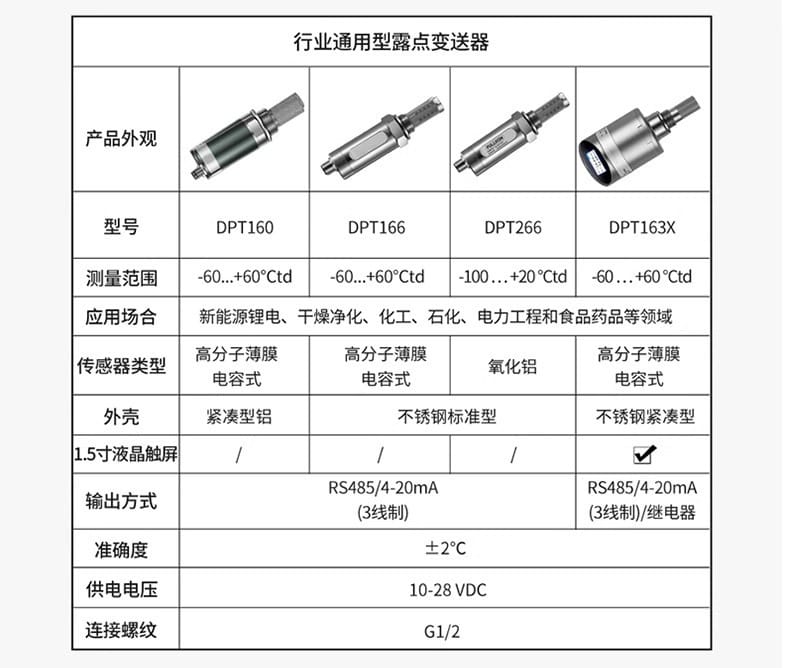

4.2 行業通用型露點變送器
| 型號 |
測量范圍 |
傳感器類型 |
外殼 |
特色功能 |
| DPT160 |
-60 ~ +60℃ td |
高分子薄膜電容式 |
緊湊型鋁 |
— |
| DPT166 |
-60 ~ +60℃ td |
高分子薄膜電容式 |
不銹鋼標準型 |
1.5寸液晶觸屏 |
| DPT266 |
-100 ~ +20℃ td |
氧化鋁 |
不銹鋼標準型 |
— |
| DPT163X |
-60 ~ +60℃ td |
高分子薄膜電容式 |
不銹鋼緊湊型 |
繼電器輸出 |

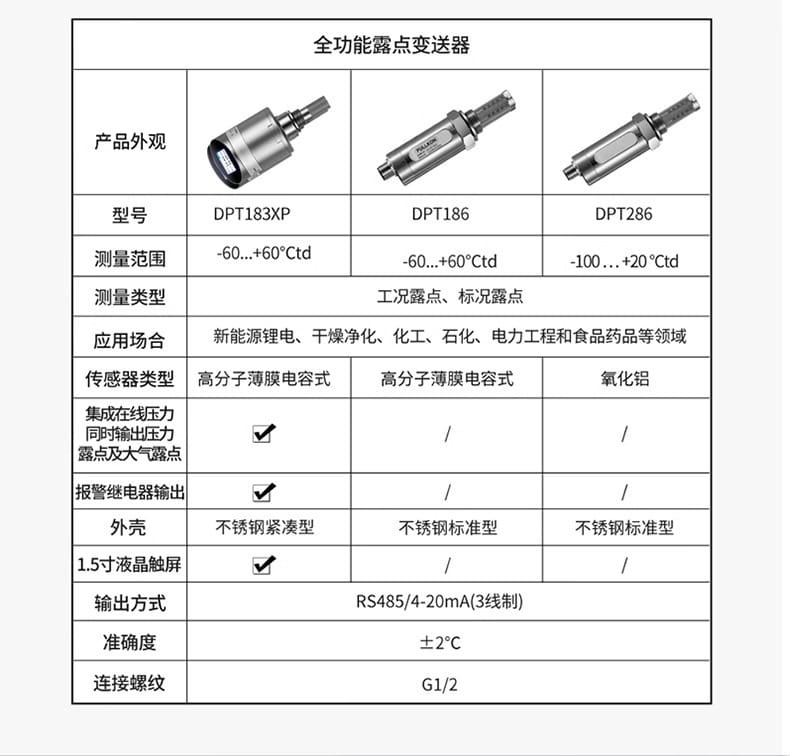

4.3 全功能露點變送器
| 型號 |
測量范圍 |
測量類型 |
特色功能 |
| DPT183XP |
-60 ~ +60℃ td |
工況露點、標況露點 |
集成在線壓力，同時輸出壓力露點及大氣露點；報警繼電器輸出；1.5寸液晶觸屏 |
| DPT186 |
-60 ~ +60℃ td |
工況露點、標況露點 |
不銹鋼標準型外殼 |
| DPT286 |
-100 ~ +20℃ td |
工況露點、標況露點 |
氧化鋁傳感器，不銹鋼標準型外殼 |
五、應用行業
- 新能源鋰電：鋰電生產車間、潔凈車間壓縮空氣管道監測
- 干燥凈化：氣體干燥設備露點監控
- 化工石化：工藝氣體濕度控制
- 電力工程：壓縮空氣系統監測
- 食品藥品：生產環境溫濕度監控
- 冶金行業：保護氣體露點測量
- 紡織輕工：壓縮空氣質量監測
- 醫療行業：醫用氣體干燥度監控
六、安裝條件
6.1 探頭尺寸規格
| 類型 |
尺寸規格 |
| 標準型露點儀 |
SW24 × D28.0 × L（含 G1/2" 螺紋） |
| 緊湊型露點儀 |
SW15 × SW10 × M12/M8 接口 |

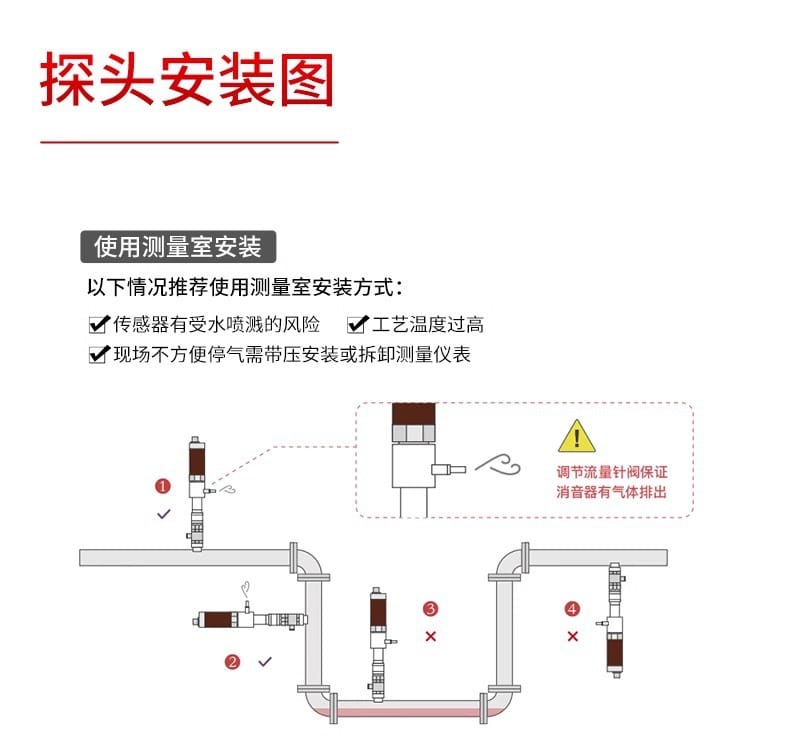

6.2 安裝方式選擇
方式一：測量室安裝（推薦）
適用場景：
- 傳感器有受水噴濺的風險區域
- 工藝溫度過高
- 現場不方便停氣
- 需帶壓安裝或拆卸測量儀表
安裝要點：
- 使用測量室組件，通過調節流量針閥保證消音器有氣體排出
- 確保氣體流通，避免形成死區

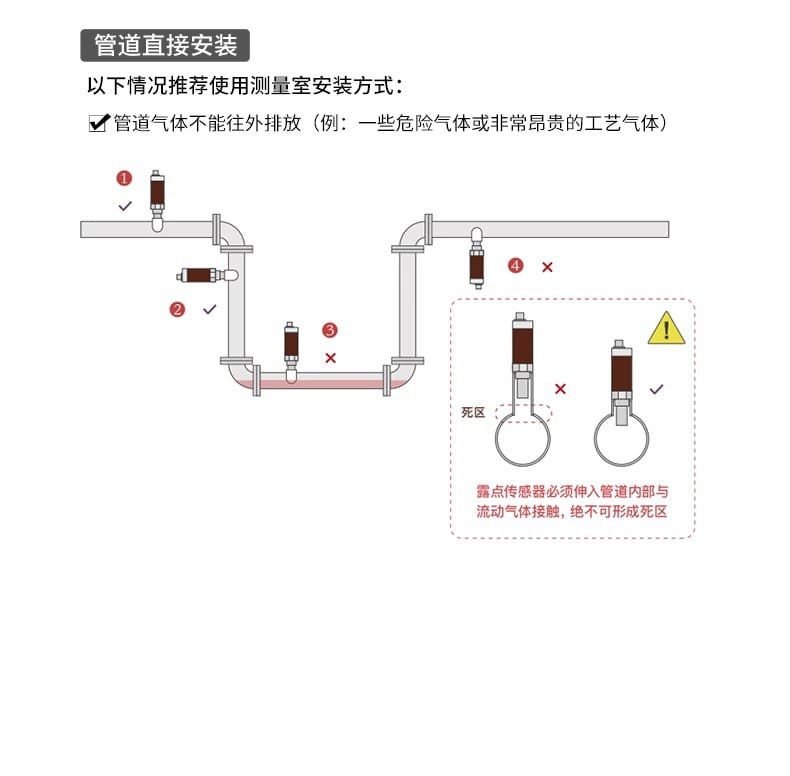

方式二：管道直接安裝
適用場景：
安裝要點：
- 露點傳感器必須伸入管道內部與流動氣體接觸
- 絕不可形成死區，確保測量準確性
七、注意事項
7.1 使用注意事項
- 避免死區安裝：傳感器必須伸入管道內部與流動氣體接觸，絕不可形成死區，否則會導致測量數據失真
- 帶壓操作安全：帶壓安裝或拆卸時需使用測量室安裝方式，確保安全
- 高溫環境：工藝溫度過高時推薦使用測量室安裝，保護傳感器
- 腐蝕性環境：帶腐蝕性場合請選用 DMT143L 或 DPT263/DPT286 等耐腐蝕型號
- 防護等級：雖具備 IP66 防護等級，但仍應避免長期浸水或極端惡劣環境
7.2 維護注意事項
- 定期校準：建議定期進行校準，確保測量精度
- 清潔保養：定期檢查傳感器表面，避免油污、粉塵堆積影響測量
- 數據備份：定期導出存儲數據，防止重要數據被覆蓋
- 報警設置：合理設置溫度/濕度/露點上下限，確保及時預警
7.3 顯示屏使用注意事項
- 供電要求：確保 AC110-220V 電源穩定，避免電壓波動影響設備運行

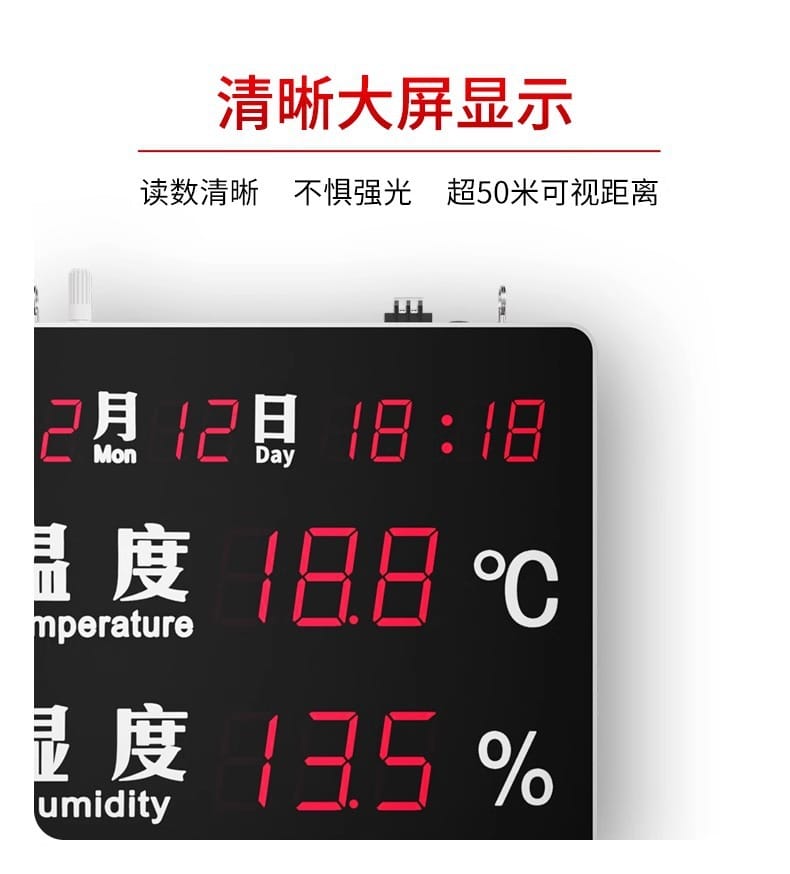

- 可視距離：顯示屏具備超 50 米可視距離，但應避免強光直射角度
- 存儲周期：根據實際需求調整數據存儲周期，平衡數據精度與存儲時長
- U 盤導出：導出數據時請使用 FAT32 格式 U 盤，確保兼容性
八、企業資質與服務保障
| 資質/服務 |
說明 |
| 國家標準主要起草單位 |
參與制定行業技術標準 |
| "專精特新"企業 |
浙江省專精特新中小企業 |
| 技術專利 |
擁有近 100 項技術專利 |
| 權威認證 |
ISO9001、CE、SGS、MCS 等認證 |

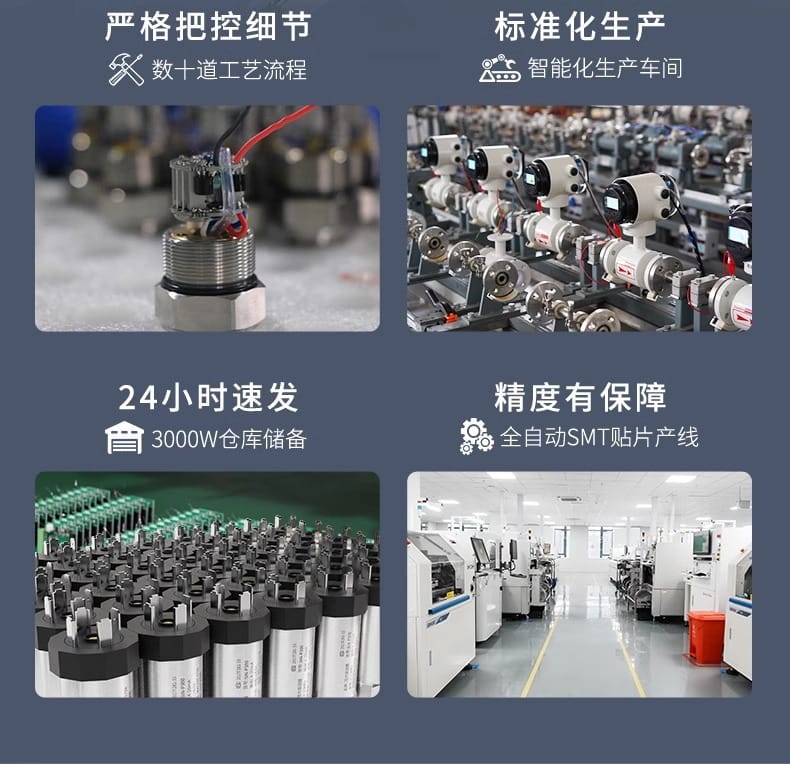

| 生產規模 |
45000m2 現代化智能廠房，年產 300000 套傳感設備 |
| 服務網絡 |
全國 30+ 辦事處，提供 24 小時速發及專業技術支持 |
| 客戶案例 |
累計服務超 700000 家客戶，包括霍尼韋爾、農夫山泉、華為、長安汽車、萬科、可口可樂、中船重工、中國航天等知名企業 |

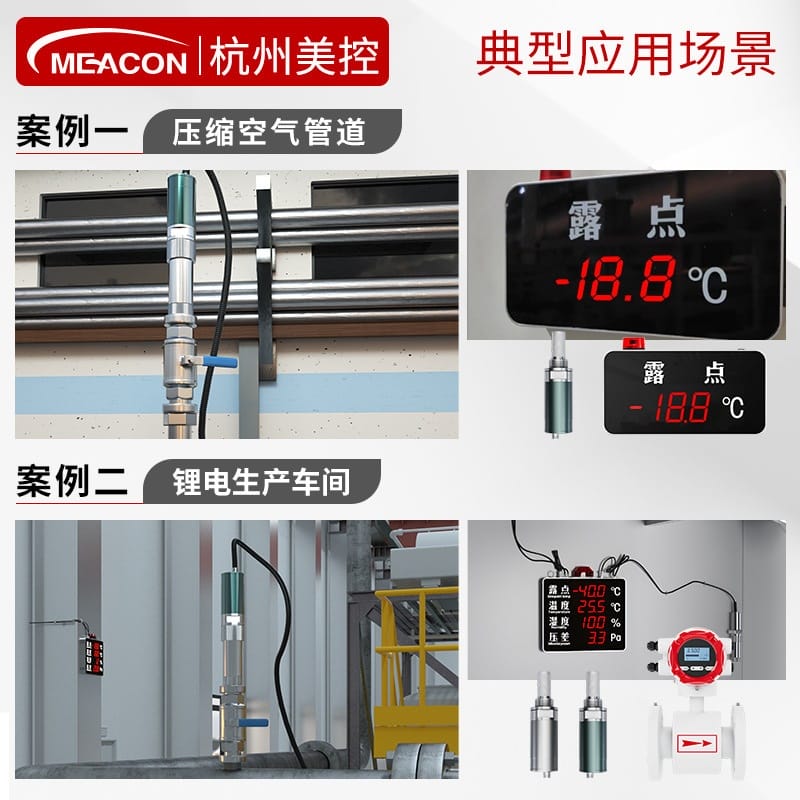

九、典型應用場景
| 應用場景 |
配套方案 |
監測參數 |

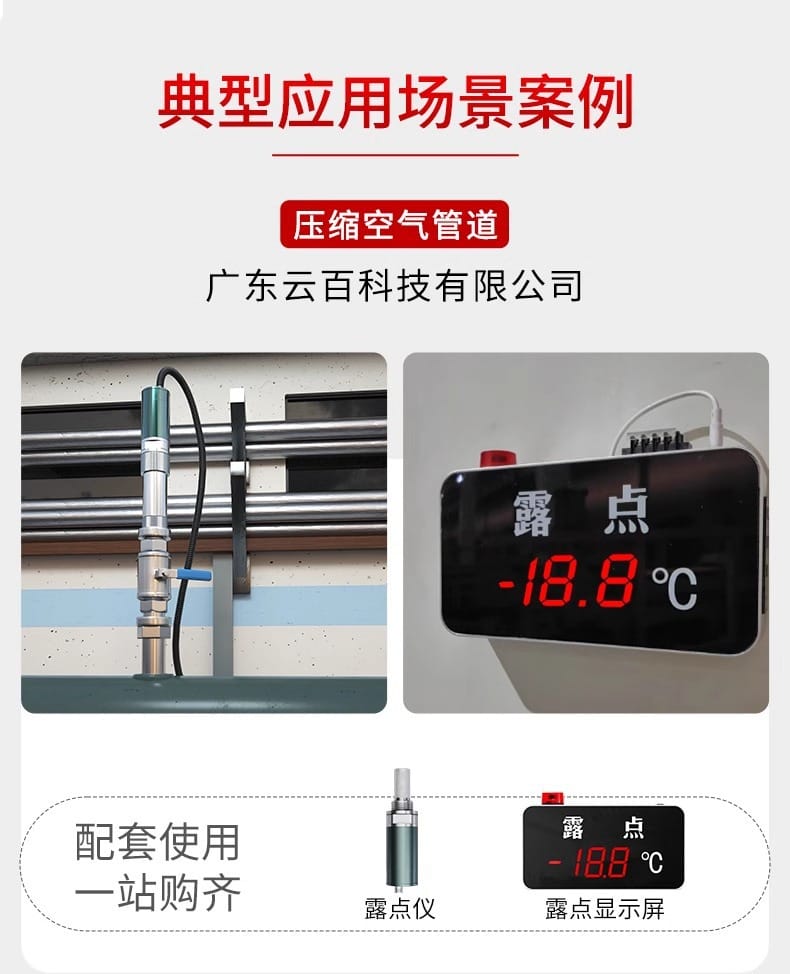

| 壓縮空氣管道（廣東云百科技） |
露點儀 + 露點顯示屏 |
露點 -18.8℃ |

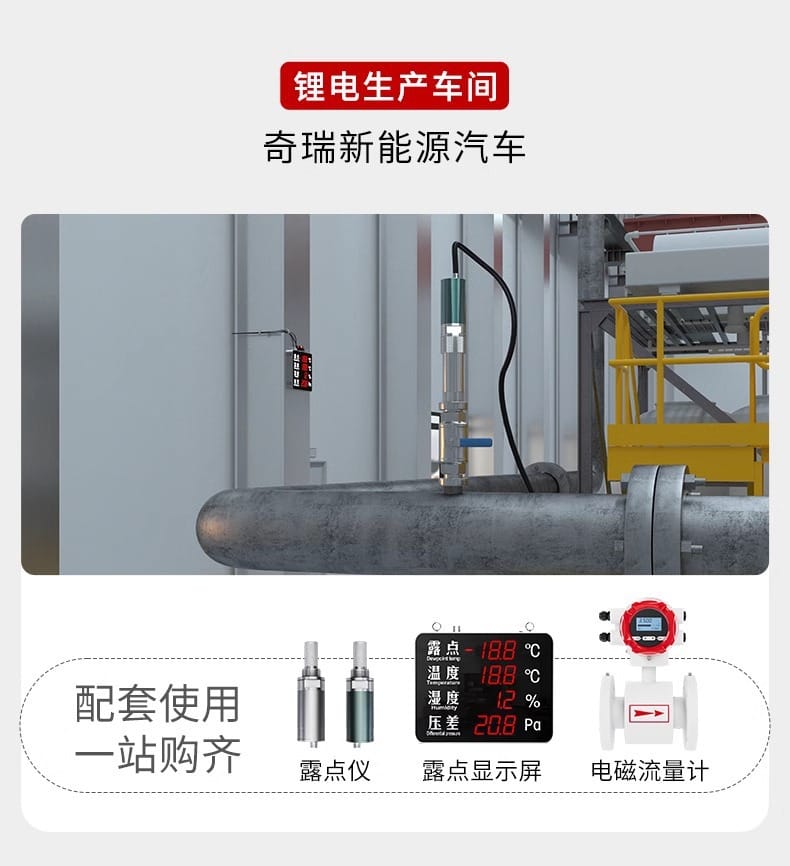

| 鋰電生產車間（奇瑞新能源汽車） |
露點儀 + 露點顯示屏 + 電磁流量計 |
露點 -188℃、溫度、濕度 12%、壓差 20.8Pa |

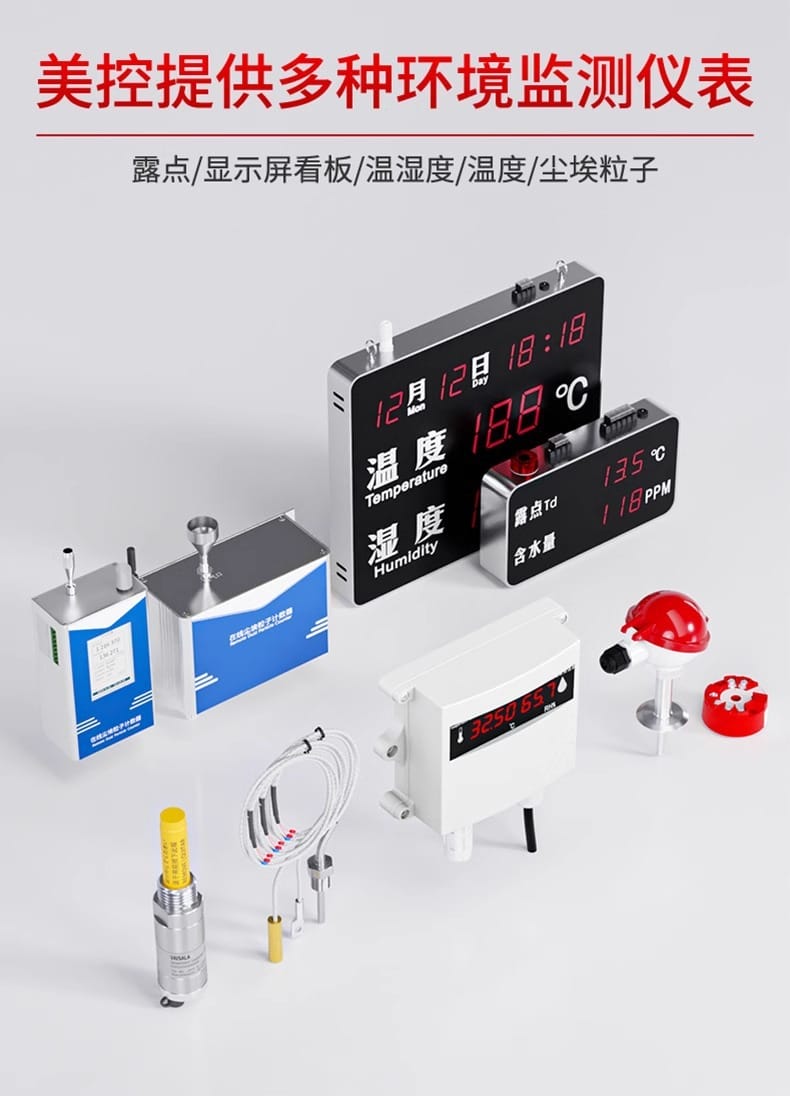

美控自動化 —— 提供環境監測成套解決方案，露點/顯示屏看板/溫濕度/溫度/塵埃粒子等多種環境監測儀表，一站式購齊，輕松替換進口品牌。
