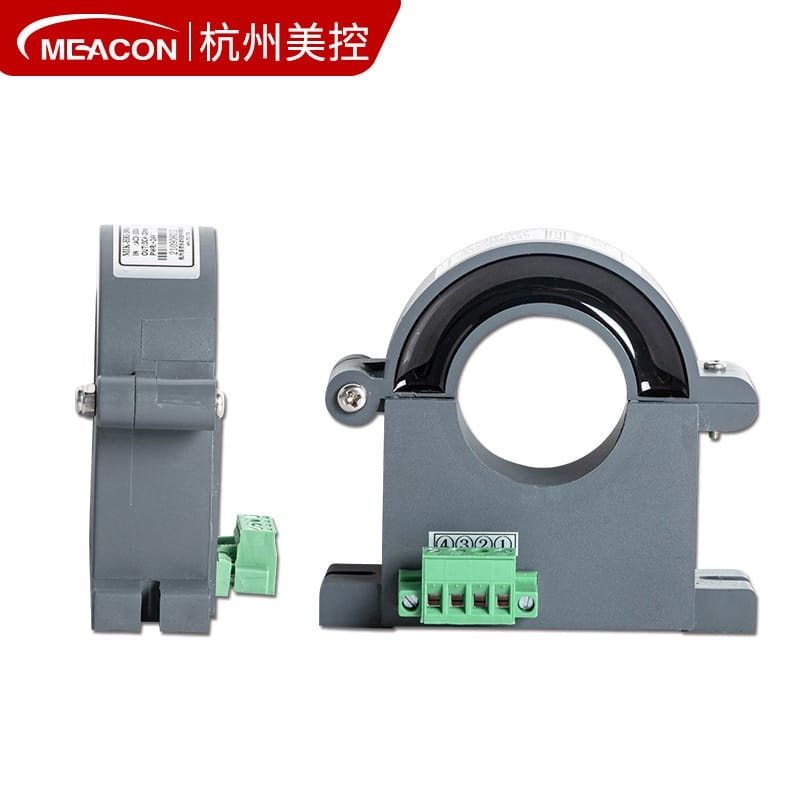

美控霍爾電流傳感器 MIK-HRI 系列（100A交流開環霍爾電流變送器）
核心特點

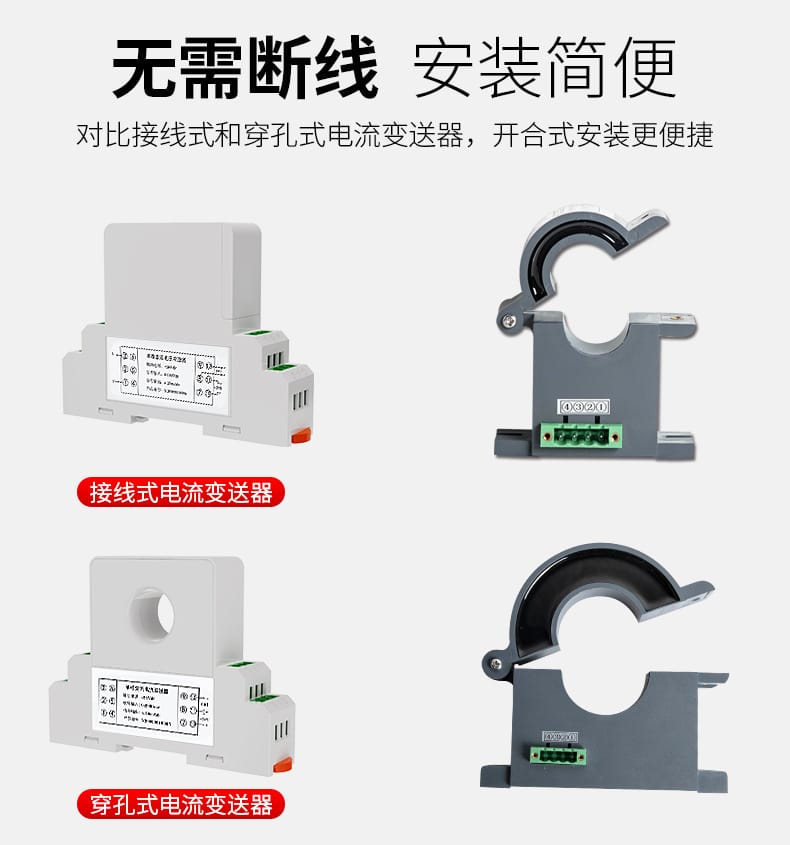

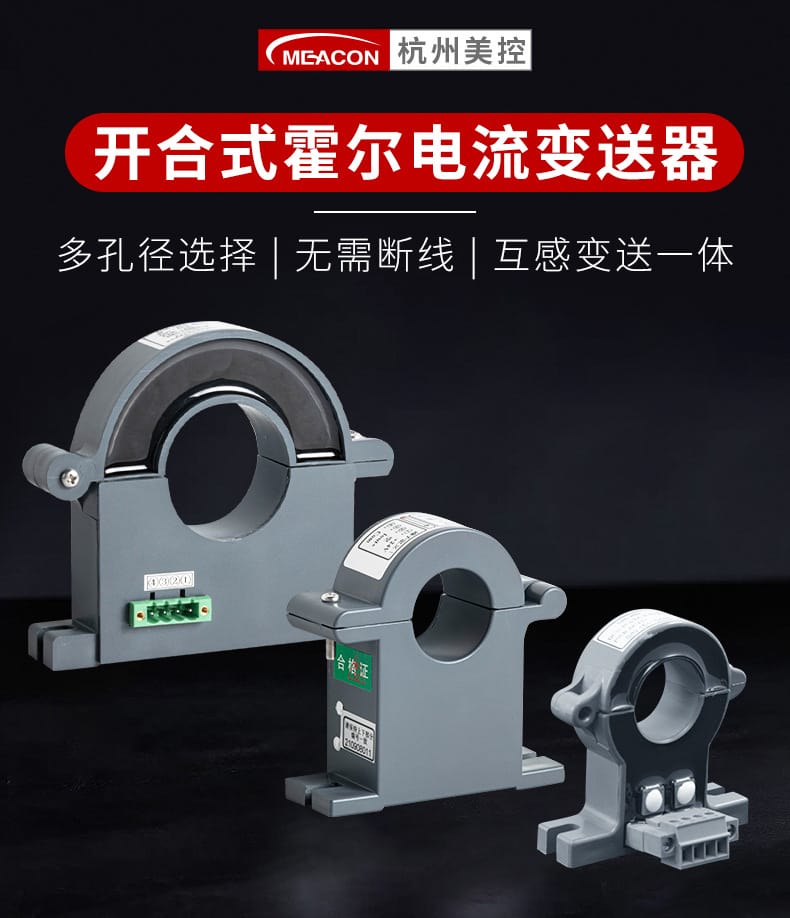

- 開合式設計，無需斷線安裝：采用分體式結構，現場安裝無需切斷導線，大幅提升施工效率。

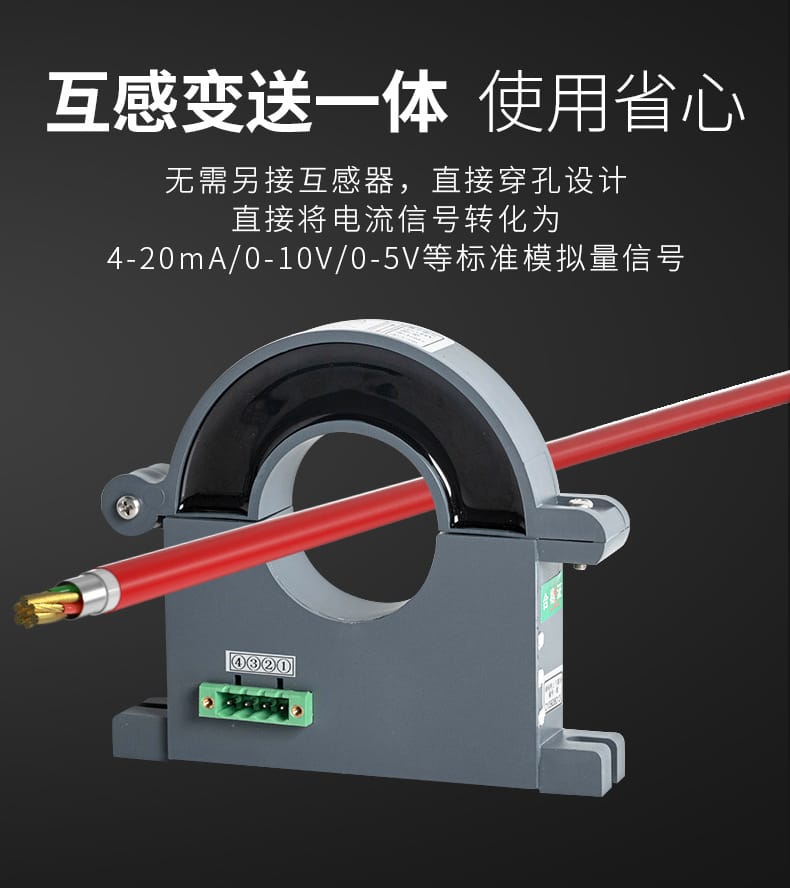

- 互感與變送一體集成：內置霍爾元件與信號處理電路，直接輸出標準模擬量信號，省去外接互感器的麻煩。

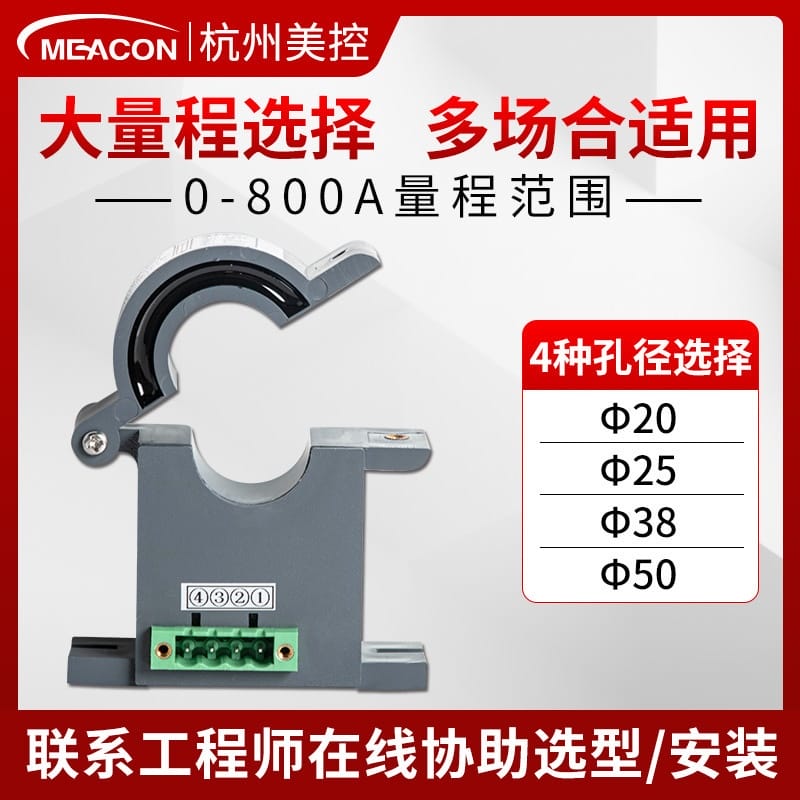

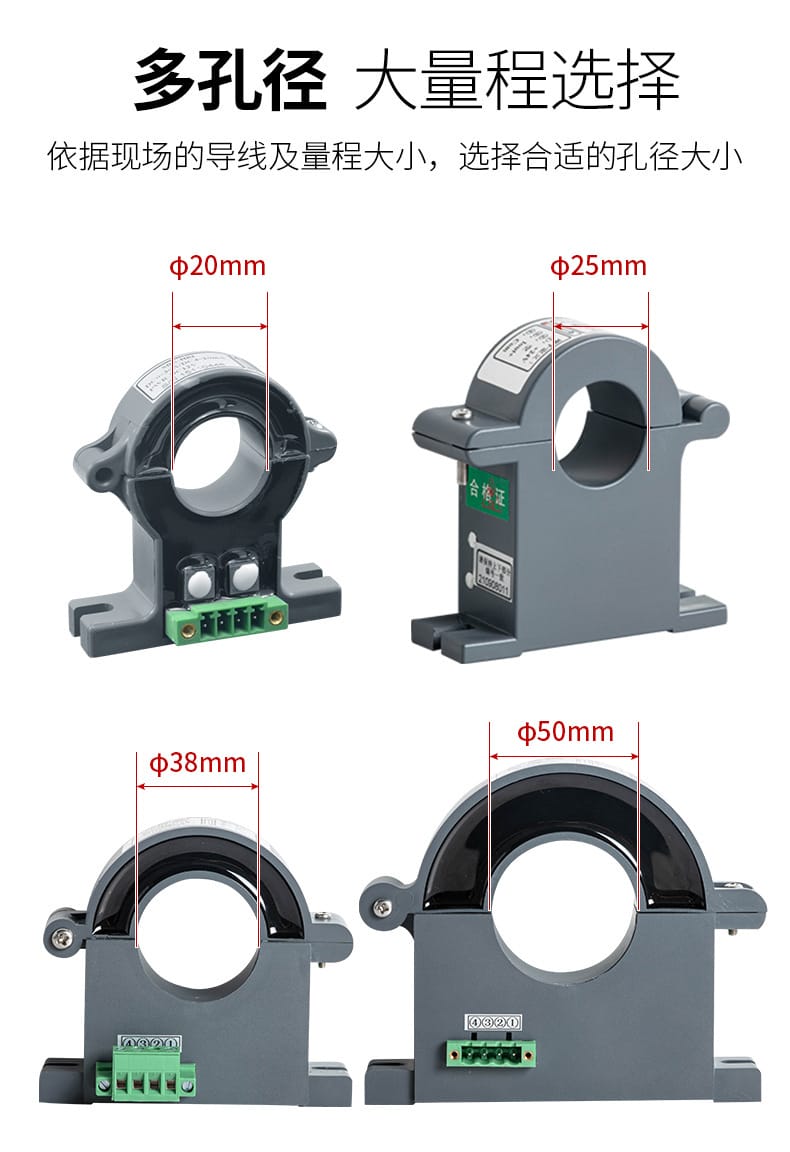

- 多孔徑可選，適配多種導線規格：提供20mm、25mm、38mm、50mm等多種孔徑選擇，滿足不同電纜穿孔需求。
- 高精度與低溫度漂移：典型精度達±1%，補償后溫度漂移≤200PPM/℃，確保長期穩定測量。
- 響應速度快：響應時間＜20μs（跟隨輸出），適用于動態電流監測場景。

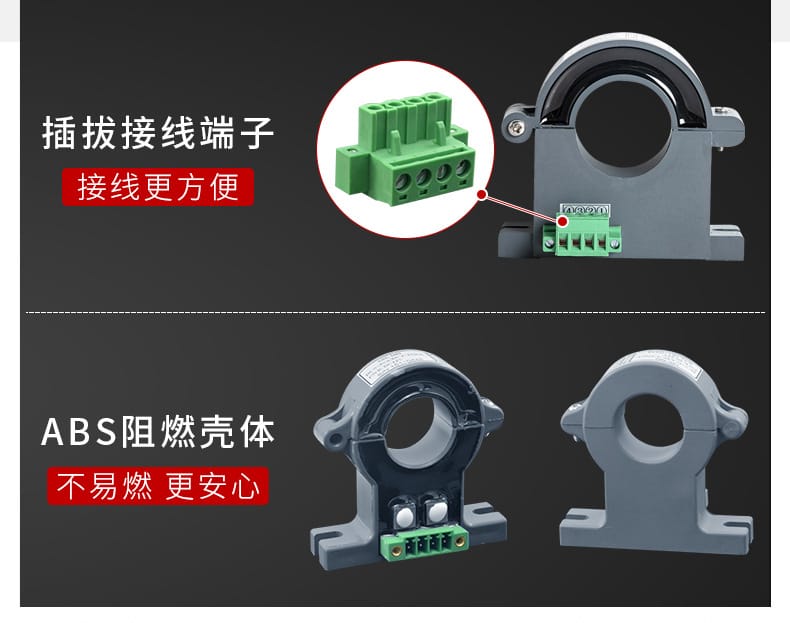

- 安全可靠：ABS阻燃外殼，通過3kV/50Hz耐壓測試，符合工業級安全標準。
- 插拔式接線端子：接線便捷，維護簡單，提升現場操作體驗。

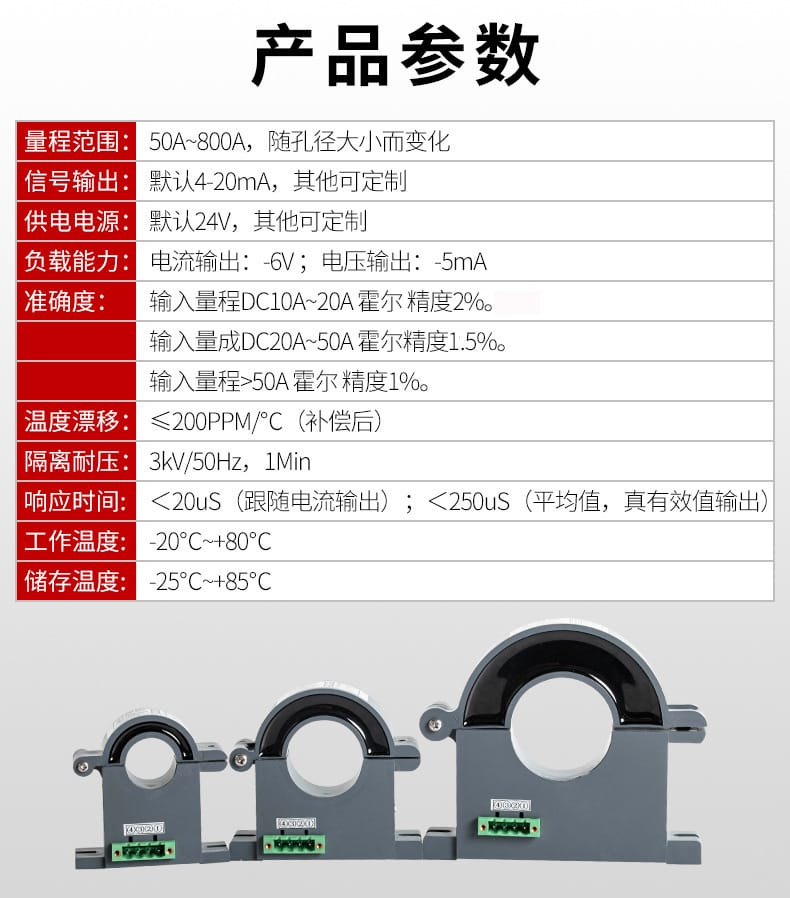

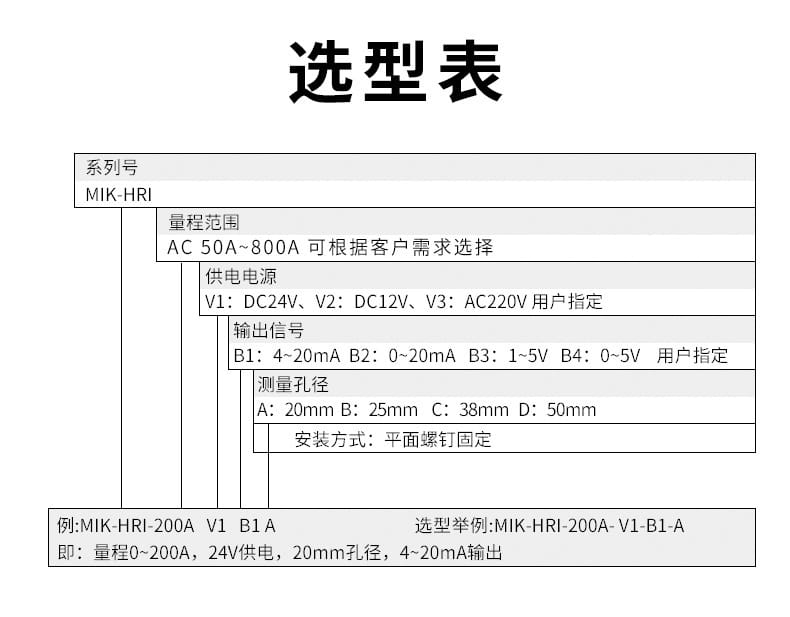

技術參數
| 參數項 |
指標 |
| 量程范圍 |
AC 50A ~ 800A（根據孔徑和型號定制） |

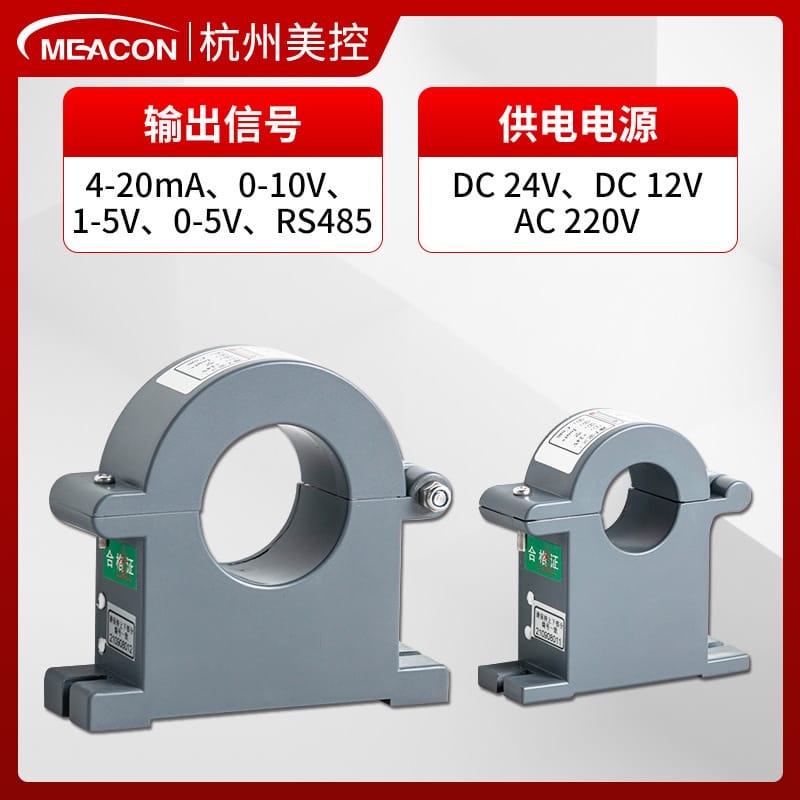

| 輸出信號 |
默認4-20mA；可選0-20mA、0-5V、1-5V等 |
| 供電電源 |
默認DC24V；可選DC12V、AC220V |
| 負載能力 |
電流輸出：負載壓降 ≤6V；電壓輸出：最大驅動能力 ≥5mA |
| 準確度 |
| DC 10A~20A |
±2% |
| DC 20A~50A |
±1.5% |
| >50A |
±1% |
| 溫度漂移 |
≤200PPM/℃（補償后） |
| 隔離耐壓 |
3kV/50Hz，持續1分鐘 |
| 響應時間 |
＜20μs（跟隨電流輸出）；＜250μs（真有效值輸出） |
| 工作溫度 |
-20℃ ~ +80℃ |
| 存儲溫度 |
-25℃ ~ +85℃ |
應用行業
- 電力系統：配電柜、變壓器、開關柜中的電流監測。
- 工業自動化：電機運行狀態監控、設備電流保護。
- 軌道交通：電力機車配套用電流檢測。
- 新能源領域：光伏逆變器、儲能系統中的直流/交流電流采集。
- 智能制造：自動化產線中對關鍵負載的實時電流反饋控制。
安裝條件
- 導線適配：被測導線直徑需小于所選型號的測量孔徑（20mm / 25mm / 38mm / 50mm），建議留有≥2mm間隙以保證閉合緊密性。
- 安裝方式：平面螺釘固定，支持DIN導軌或面板安裝，確保傳感器本體穩固不晃動。
- 穿線要求：僅允許單根主回路導線穿過測量孔，避免多根并繞造成磁場抵消影響精度。
- 環境要求：安裝位置應遠離強電磁干擾源，避免高溫、潮濕及腐蝕性氣體環境。
- 供電連接：使用屏蔽雙絞線接入電源與輸出端，推薦使用截面積≥0.75mm2的導線。
注意事項
- 嚴禁超量程使用：長時間過載可能導致霍爾元件損壞或精度下降，請依據實際電流選擇合適量程。
- 不可用于高頻脈沖電流測量：若工作頻率超過1kHz，需提前確認型號是否支持高頻響應。
- 接線前請斷電操作：雖然無需斷主回路線，但輔助電源與信號線連接時仍需斷電，防止短路風險。
- 定期檢查緊固件：長期振動環境下應定期檢查外殼螺絲是否松動，確保電氣接觸良好。
- 定制產品不支持無理由退換：特殊供電、輸出或量程定制款不在30天無理由退換范圍內。
- 發票信息需完整提供：購買時如需開具13%增值稅專用發票，請準確提交單位名稱、稅號、開戶行及地址電話等資料。
品牌承諾：美控堅持“高品質、高性價比、高顏值”的三高標準，已通過ISO9001:2015質量管理體系認證，并獲德國萊茵TUV深度驗廠認可。產品廣泛應用于中國石油、華為、三一重工、中策橡膠、清華大學等知名企事業單位，贏得超二十萬客戶信賴。
服務保障：全國設有20個技術服務辦事處，支持上門指導安裝；提供30天無理由退換（定制品除外）、專業工程師選型支持、正規發票及售后保障，真正做到“買的安心，用的放心”。
