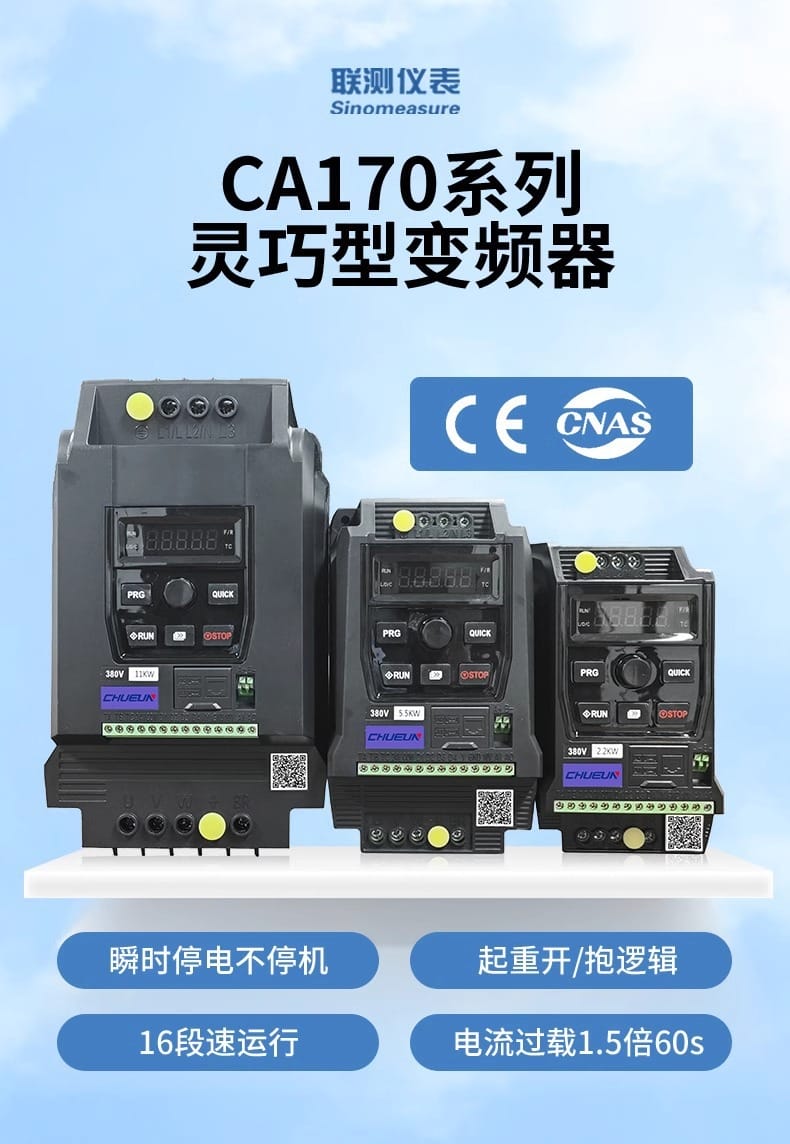

聯測矢量變頻器產品整理
核心特點
- 多重保護功能：具備過壓、欠壓、過流、接地、短路、過載、過熱、缺相等多重保護。

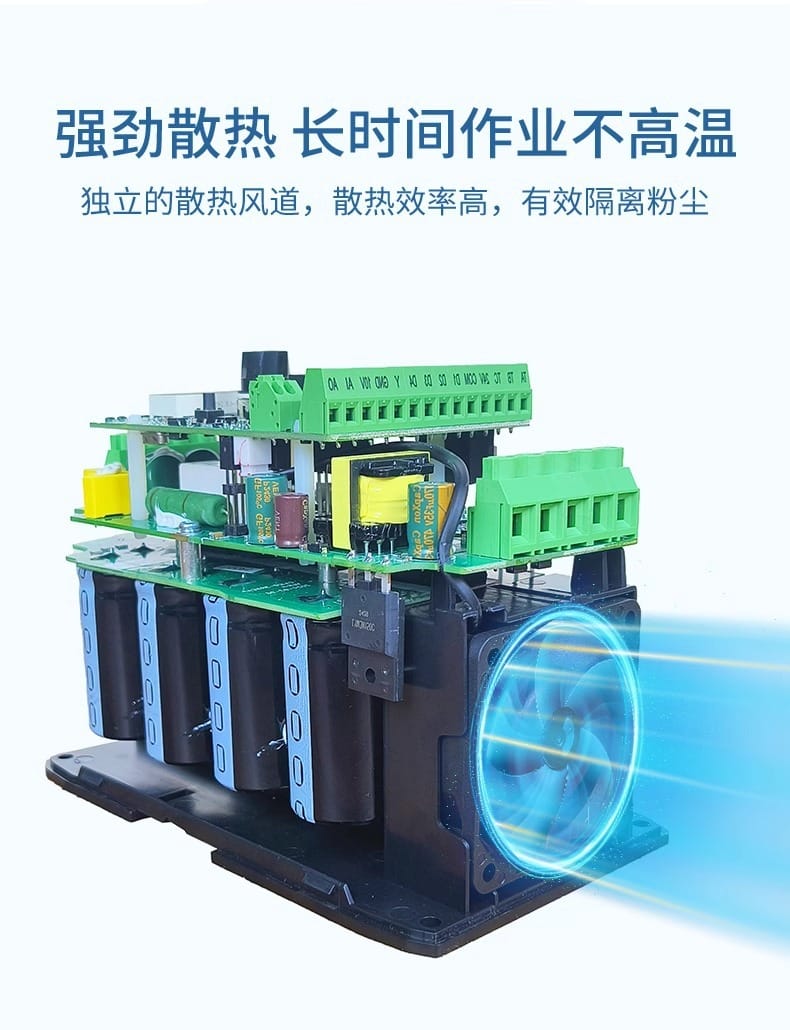

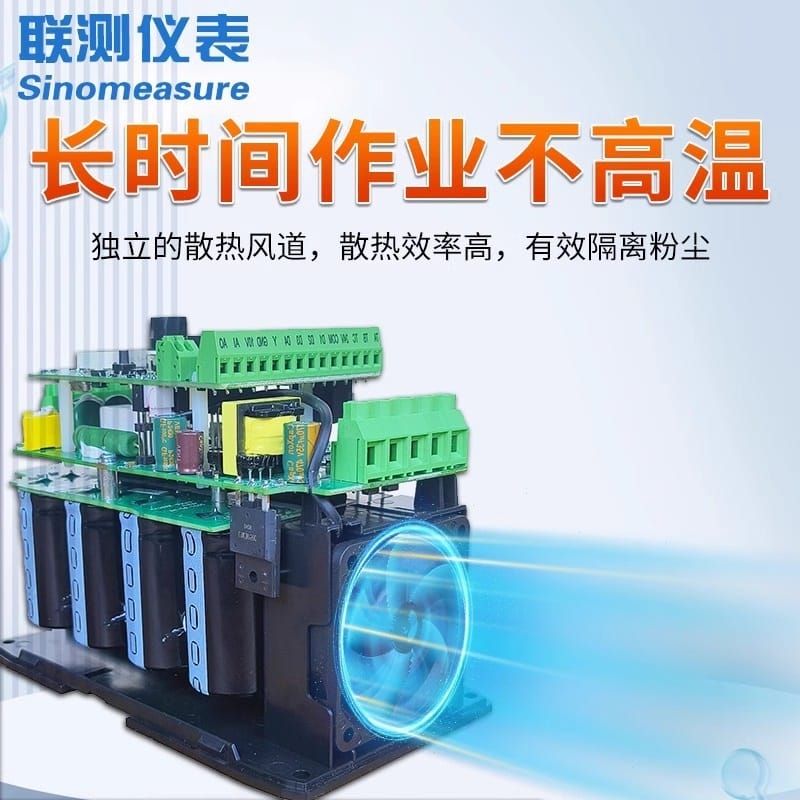

- 強勁散熱性能：獨立散熱風道設計，有效隔離粉塵，長時間作業不高溫。
- 靈活控制方式：支持16段速運行，電流過載能力可達1.5倍60秒。

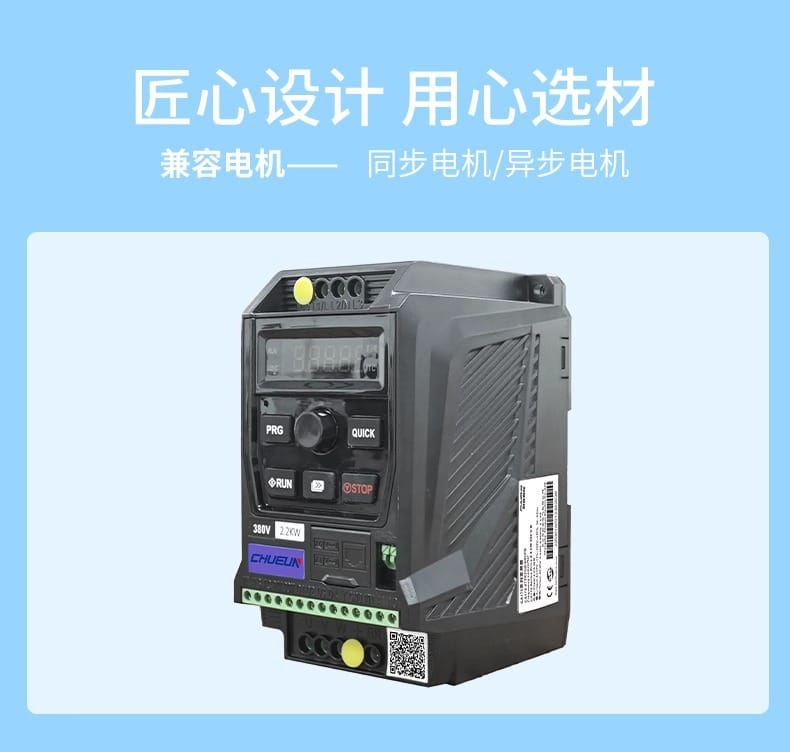

- 兼容多種電機：可適配同步電機和異步電機，應用范圍廣泛。

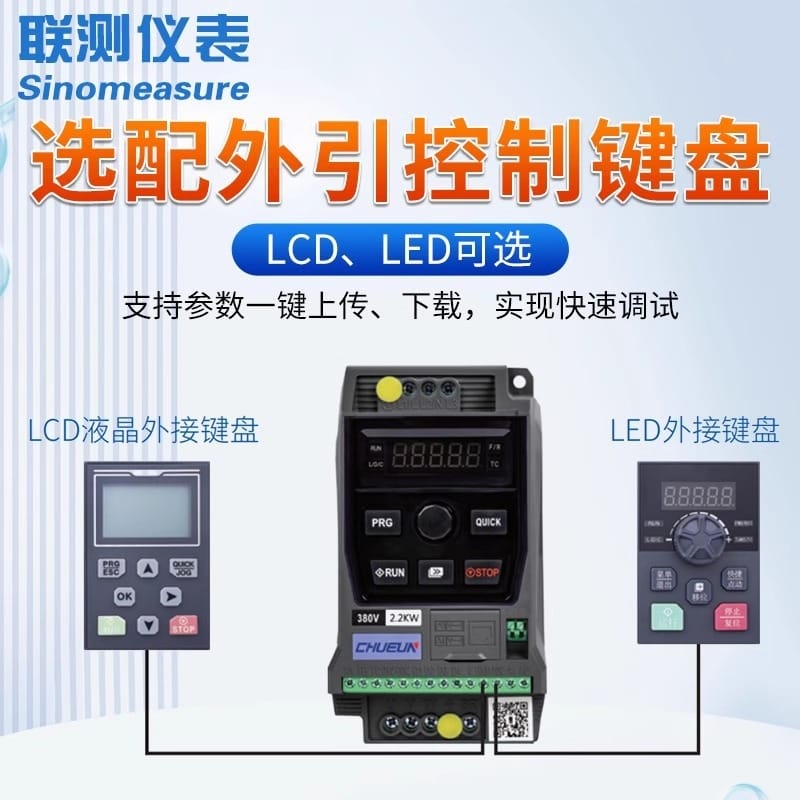

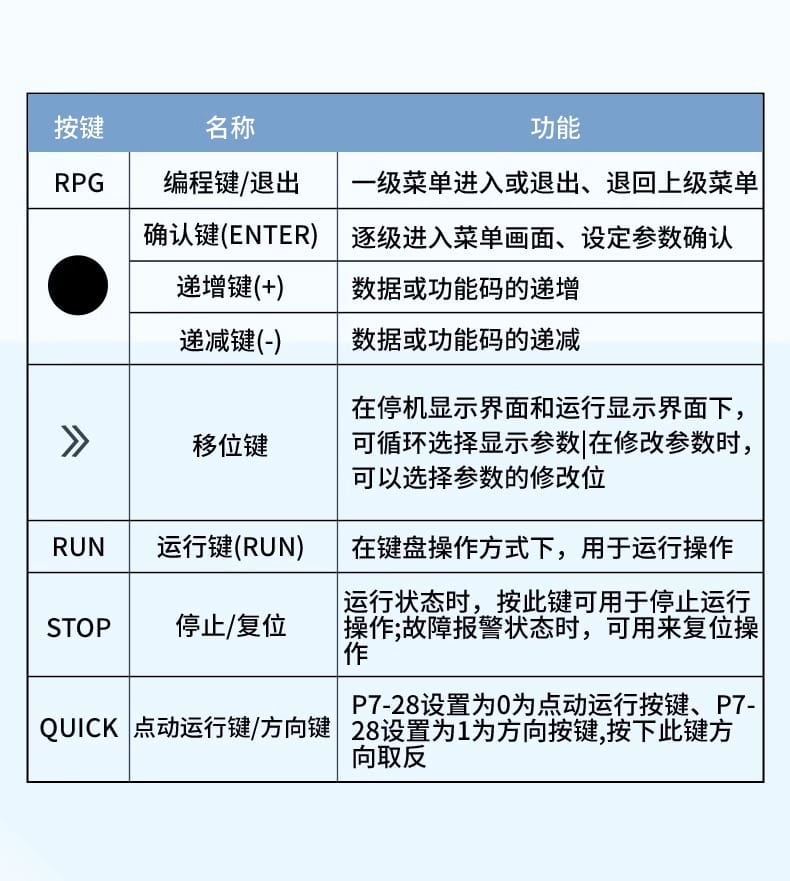

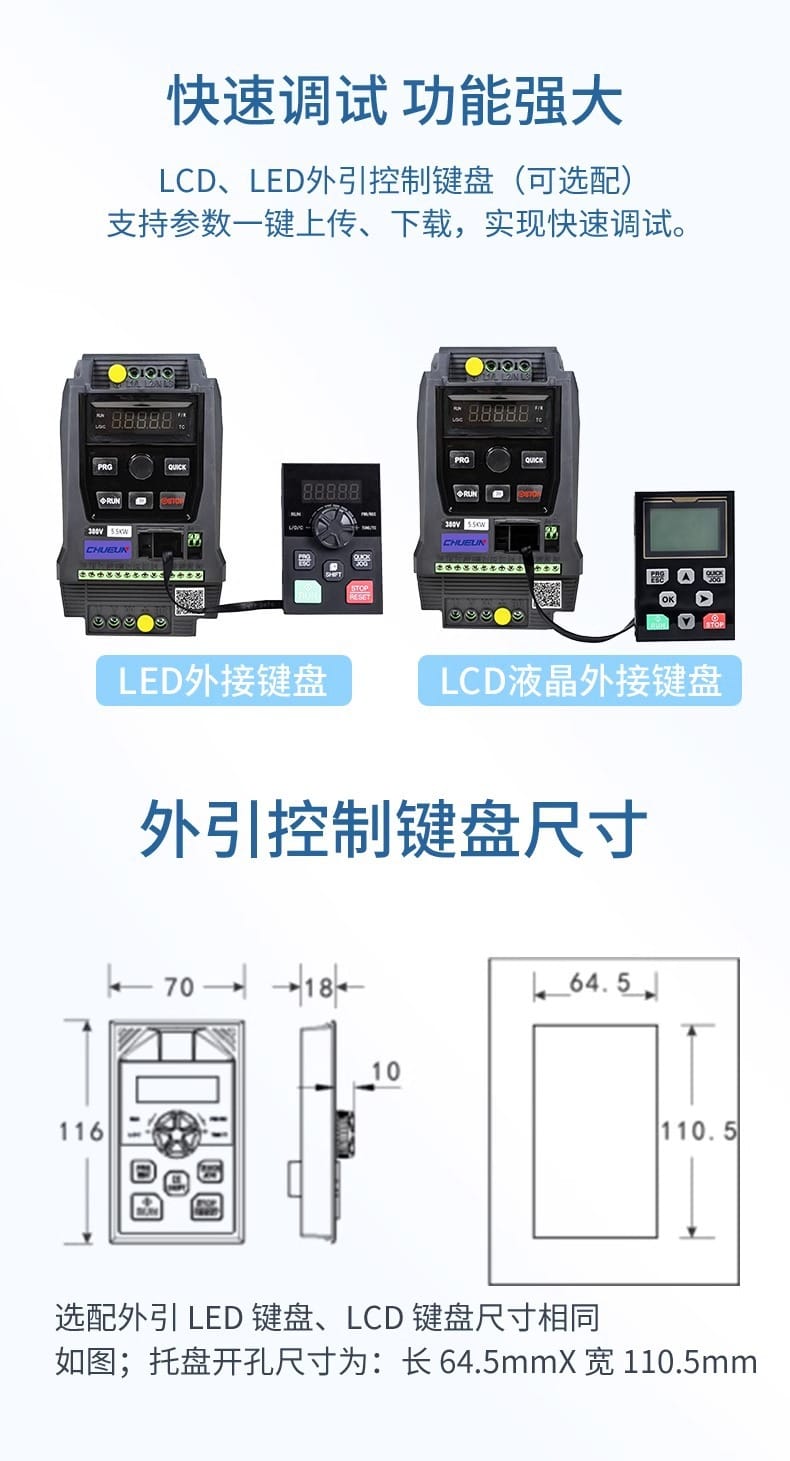

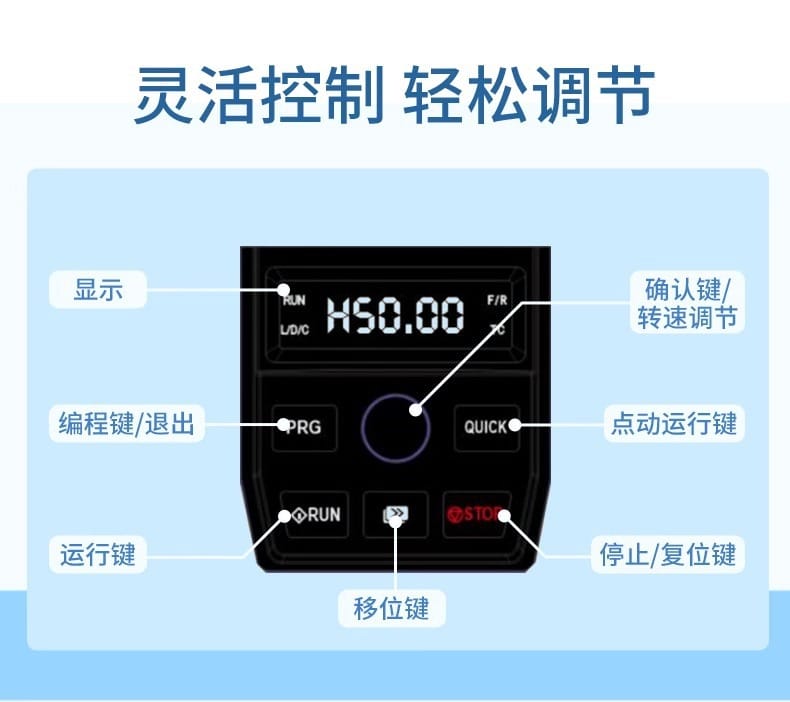

- 快速調試功能：支持LCD/LED外引控制鍵盤，參數一鍵上傳下載。

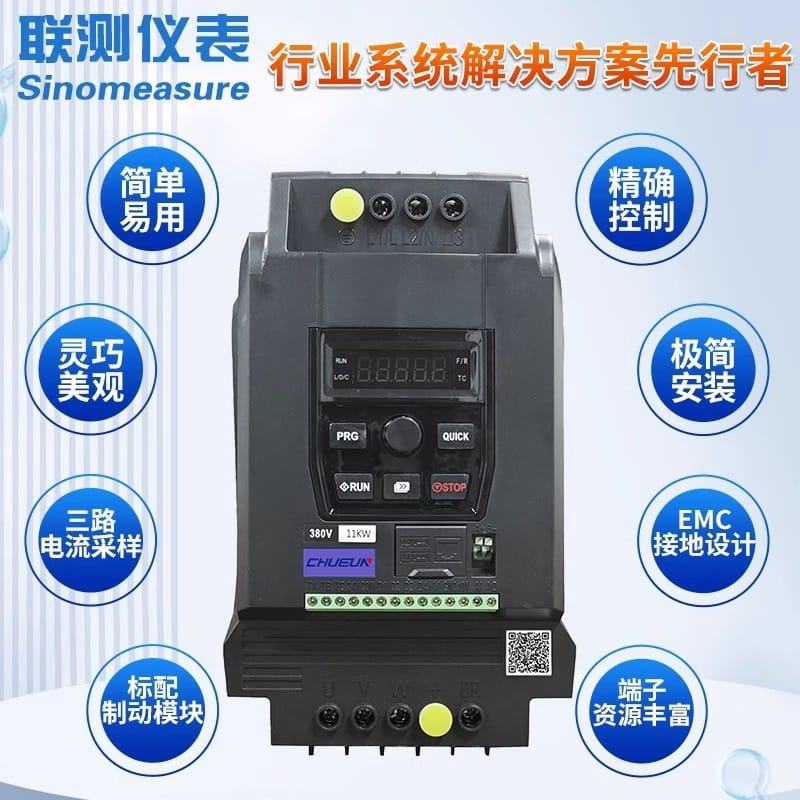

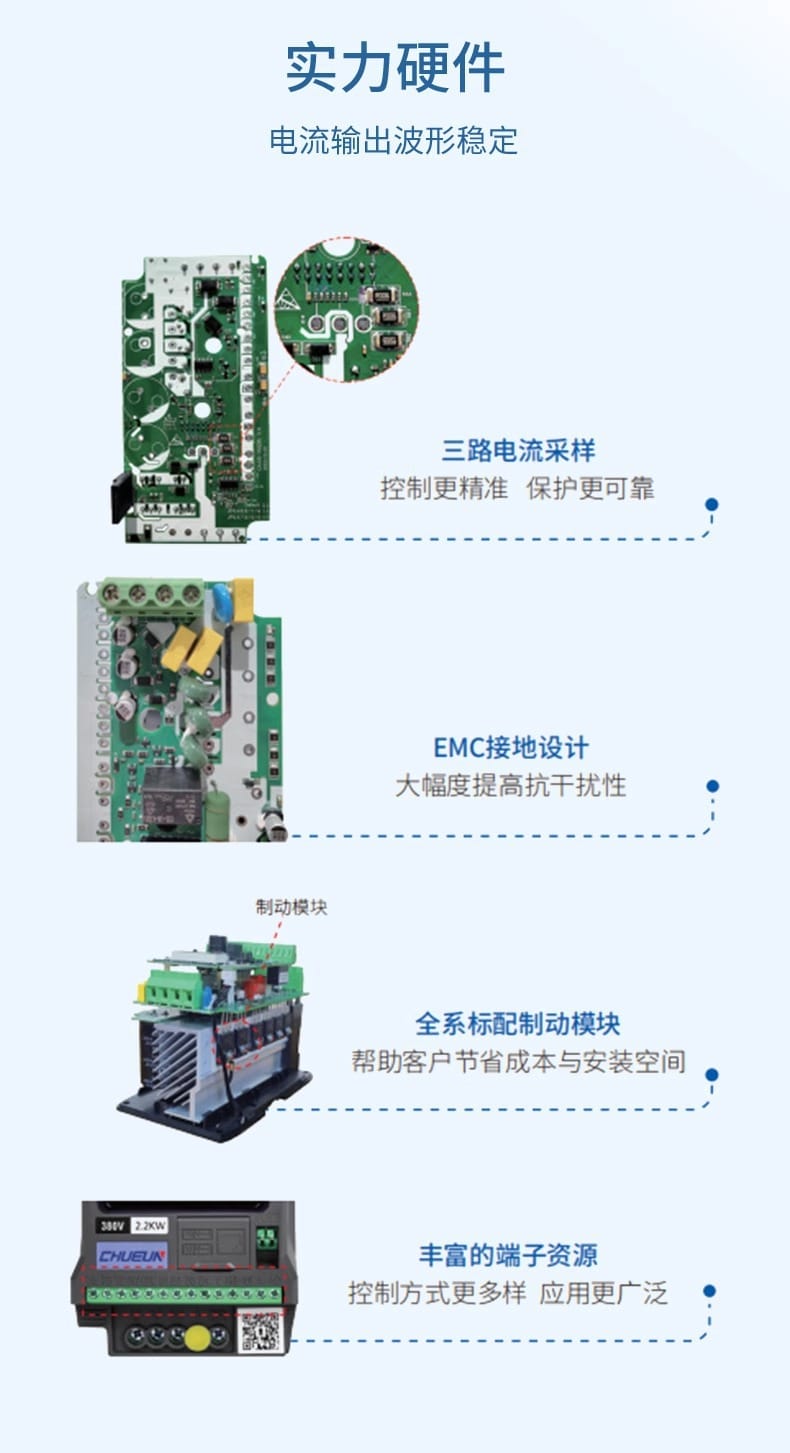

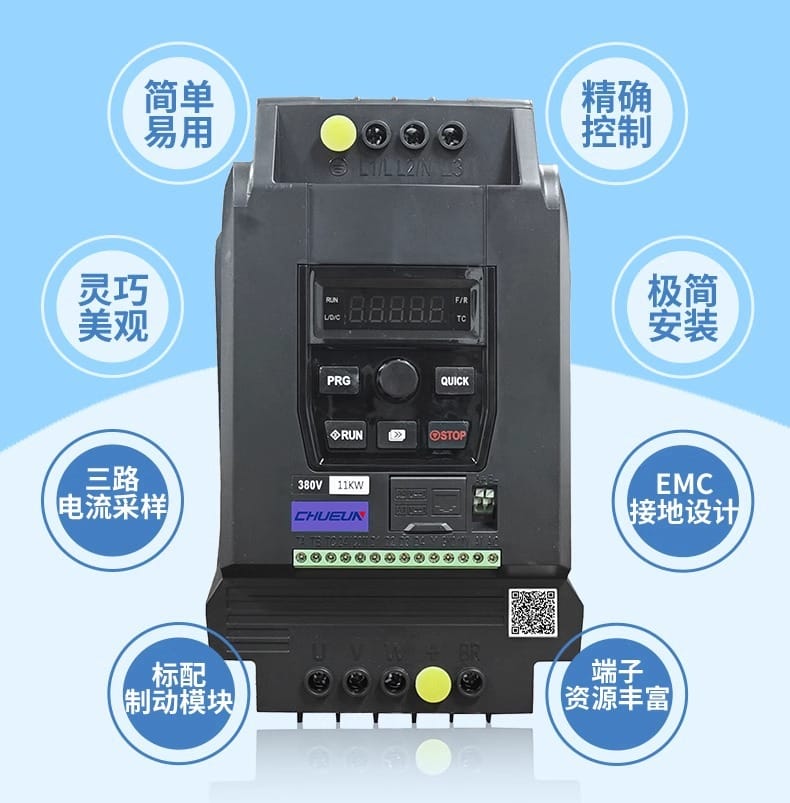

- 抗干擾性強：EMC接地設計，大幅提升抗干擾性能。

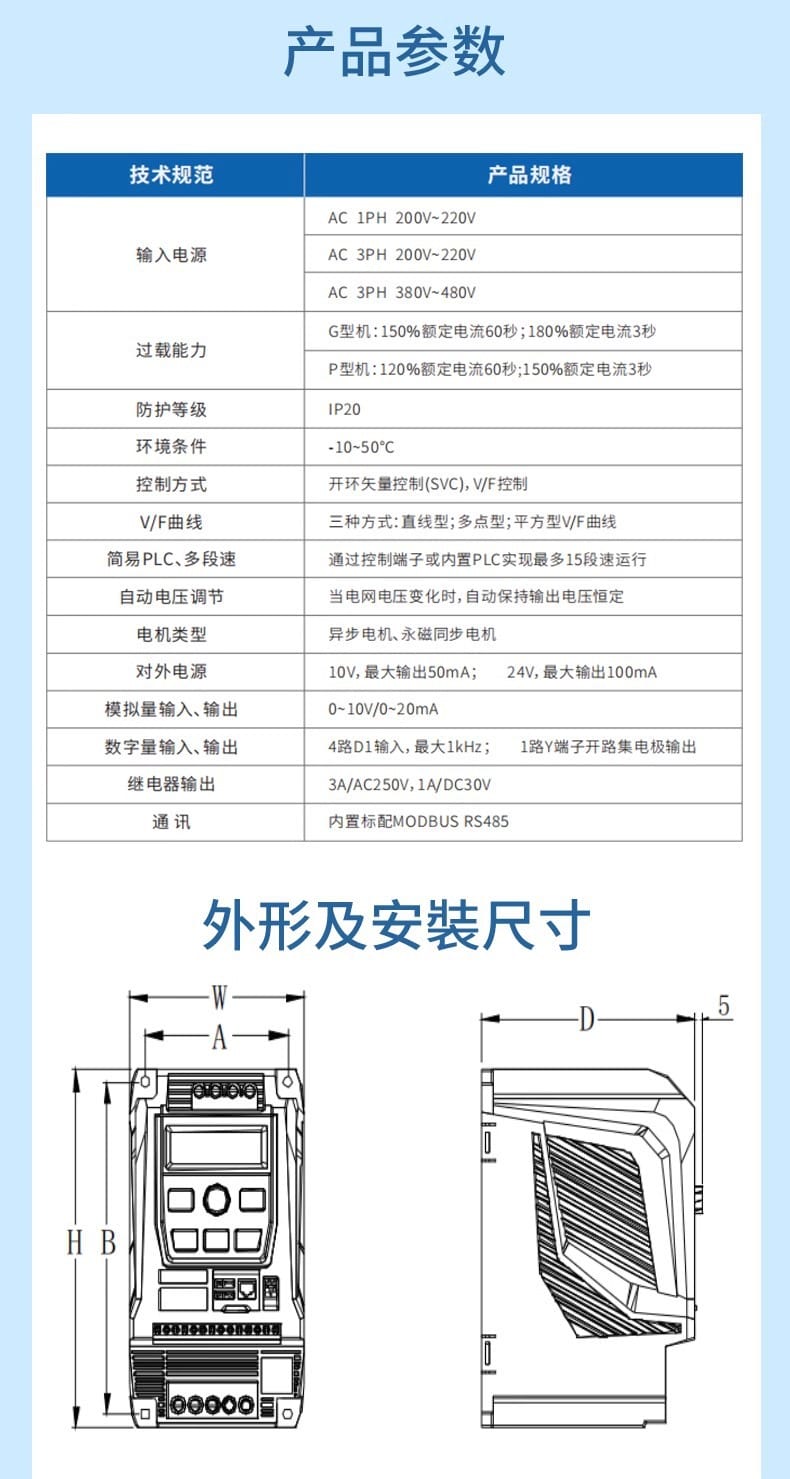

技術參數
| 參數名稱 |
參數值 |
| 輸入電源 |
AC 1PH 200V~220V, AC 3PH 200V~220V, AC 3PH 380V~480V |
| 過載能力(G型) |
150%額定電流60秒；180%額定電流3秒 |
| 過載能力(P型) |
120%額定電流60秒；150%額定電流3秒 |
| 控制方式 |
開環矢量控制(SVC)，V/F控制 |
| V/F曲線 |
直線型、多點型、平方型 |
| 簡易PLC |
支持最多15段速運行 |
| 自動電壓調節 |
當電網電壓變化時，自動保持輸出電壓恒定 |
| 電機類型 |
異步電機、永磁同步電機 |
| 對外電源 |
10V（最大輸出50mA）；24V（最大輸出100mA） |
| 模擬量輸入 |
0~10V/0~20mA |
| 數字量輸入 |
4路DI輸入（最大1kHz） |
| 繼電器輸出 |
3A/AC250V，1A/DC30V |
| 通訊接口 |
內置標配MODBUS RS485 |
| 防護等級 |
IP20 |
| 環境條件 |
-10~50℃ |

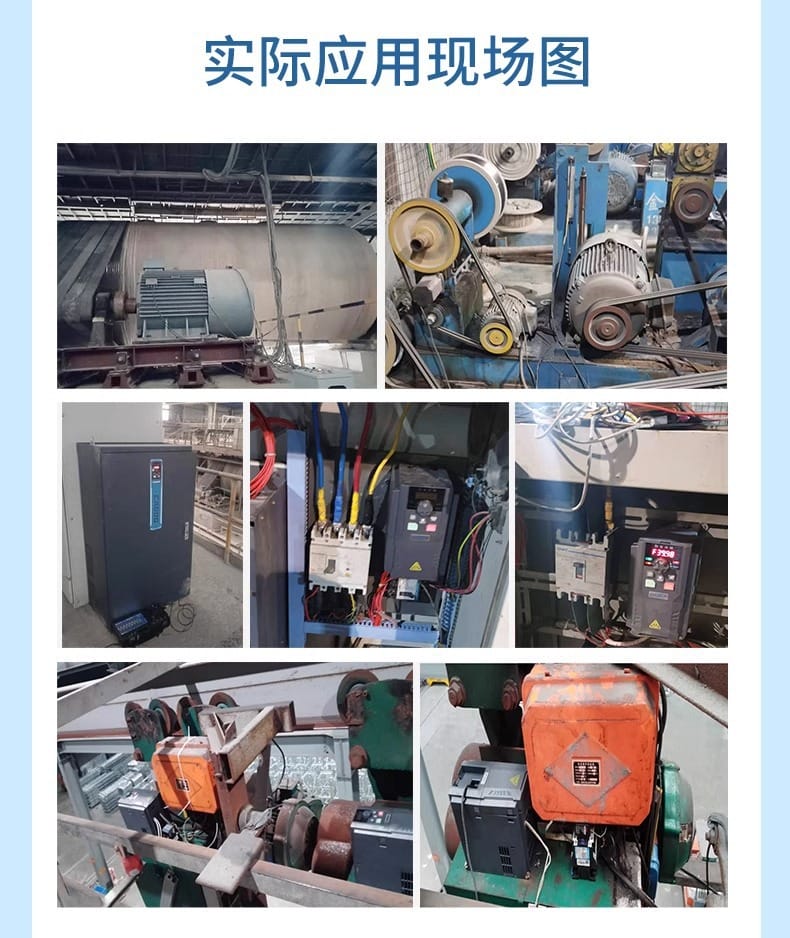

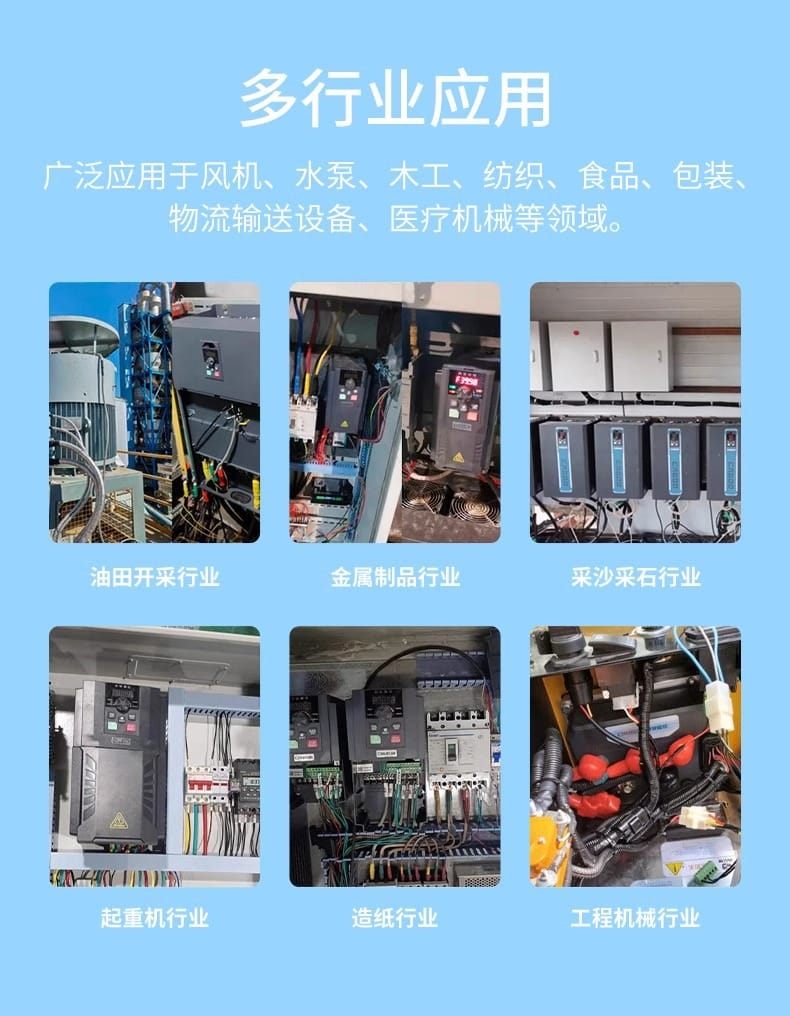

應用行業
聯測矢量變頻器廣泛應用于以下行業：
- 風機、水泵
- 木工、紡織
- 食品、包裝
- 物流輸送設備
- 醫療機械
- 油田開采
- 金屬制品
- 采沙采石
- 起重機
- 造紙
- 工程機械
安裝條件

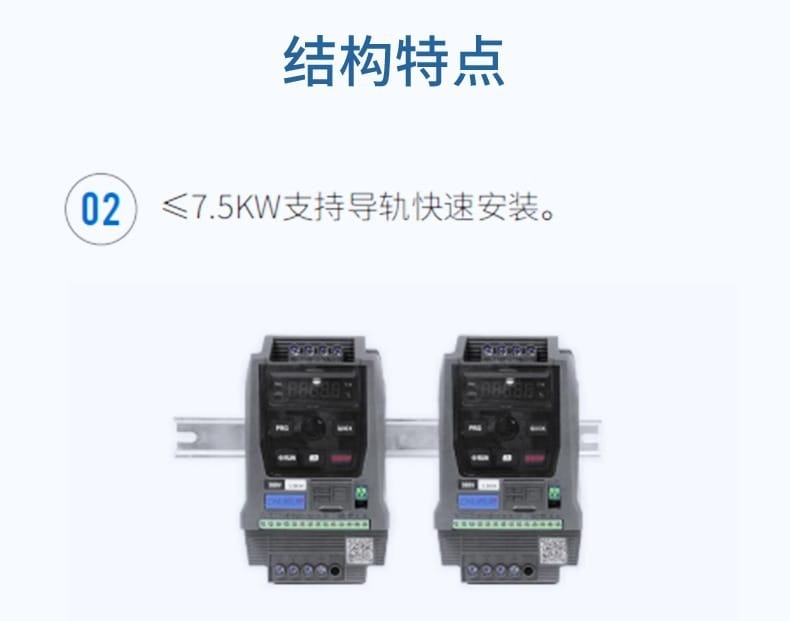

- 安裝方式：7.5kW及以下支持導軌快速安裝。

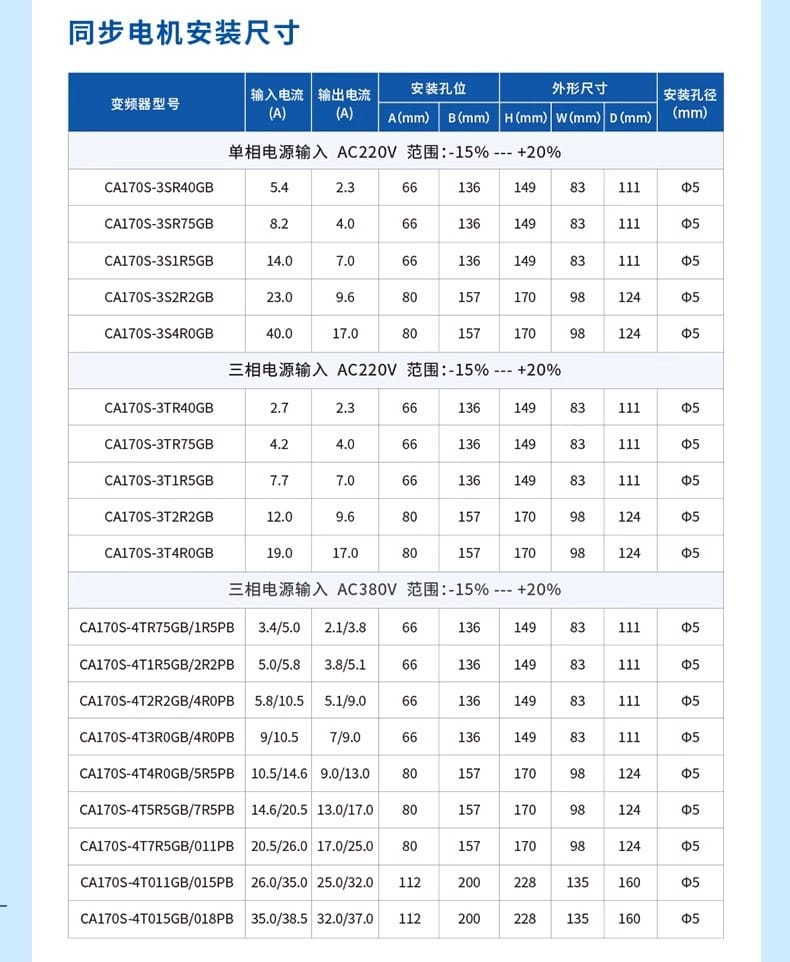

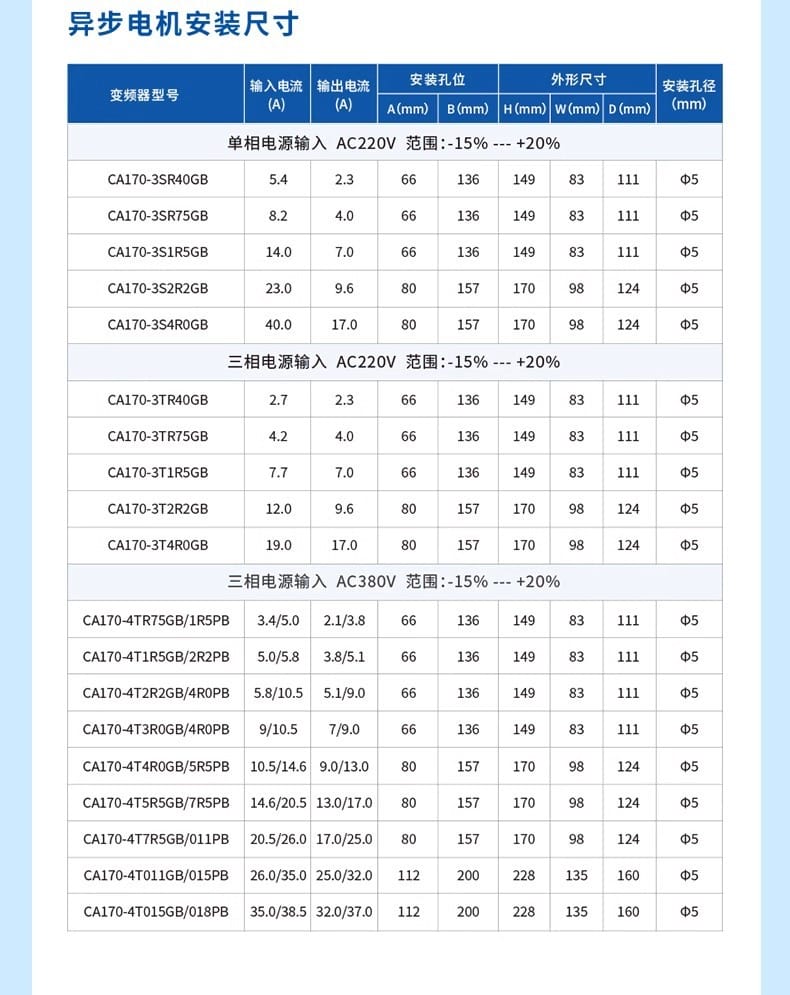

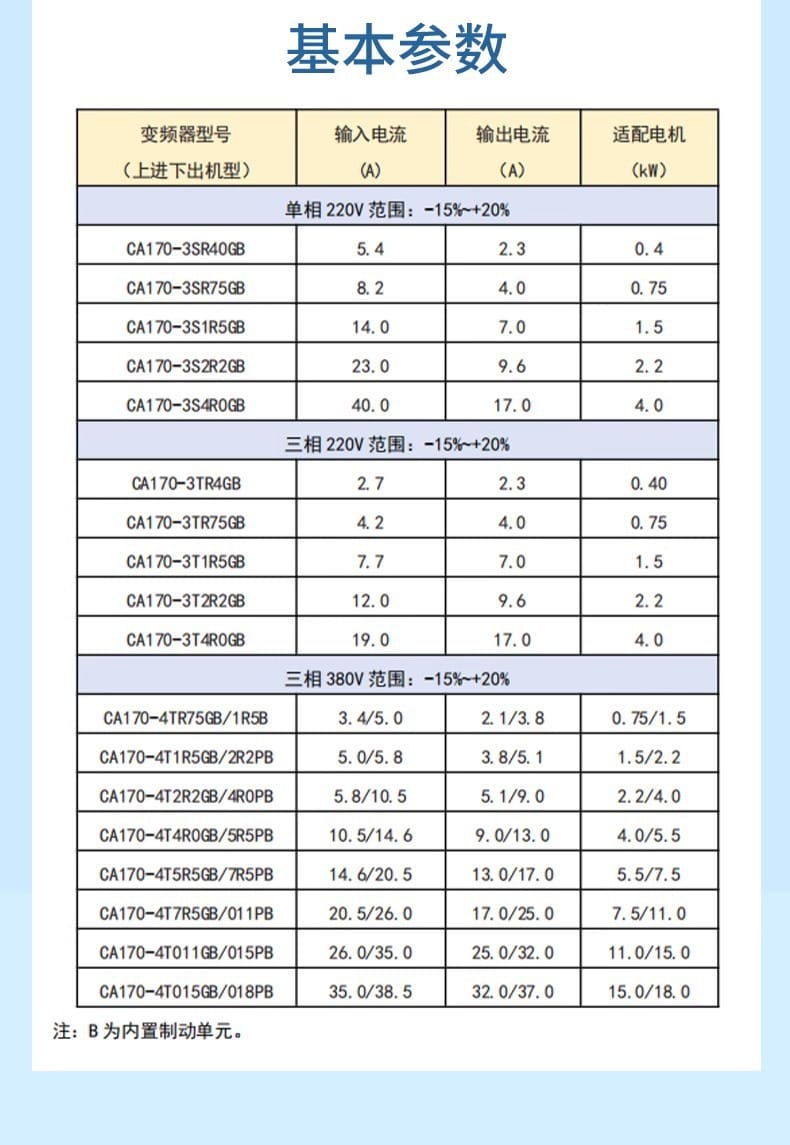

- 外形尺寸：根據型號不同，具體尺寸參考安裝尺寸表。
- 環境要求：工作溫度范圍為-10℃至50℃，需避免強電磁干擾和粉塵污染。
- 電源適應性：支持單相220V和三相380V輸入，電壓波動范圍為±15%-+20%。
注意事項

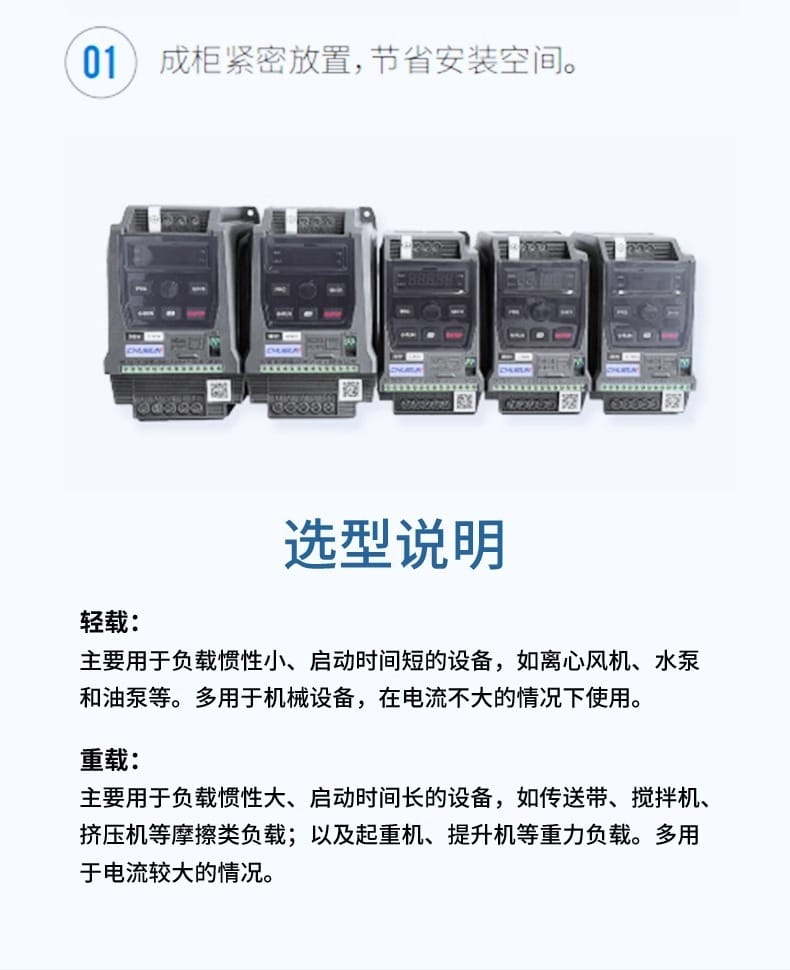

- 負載類型選擇：輕載適用于慣性小、啟動時間短的設備（如離心風機、水泵），重載適用于慣性大、啟動時間長的設備（如傳送帶、攪拌機）。
- 散熱管理：確保變頻器周圍有足夠的散熱空間，避免長時間高負荷運行導致過熱。

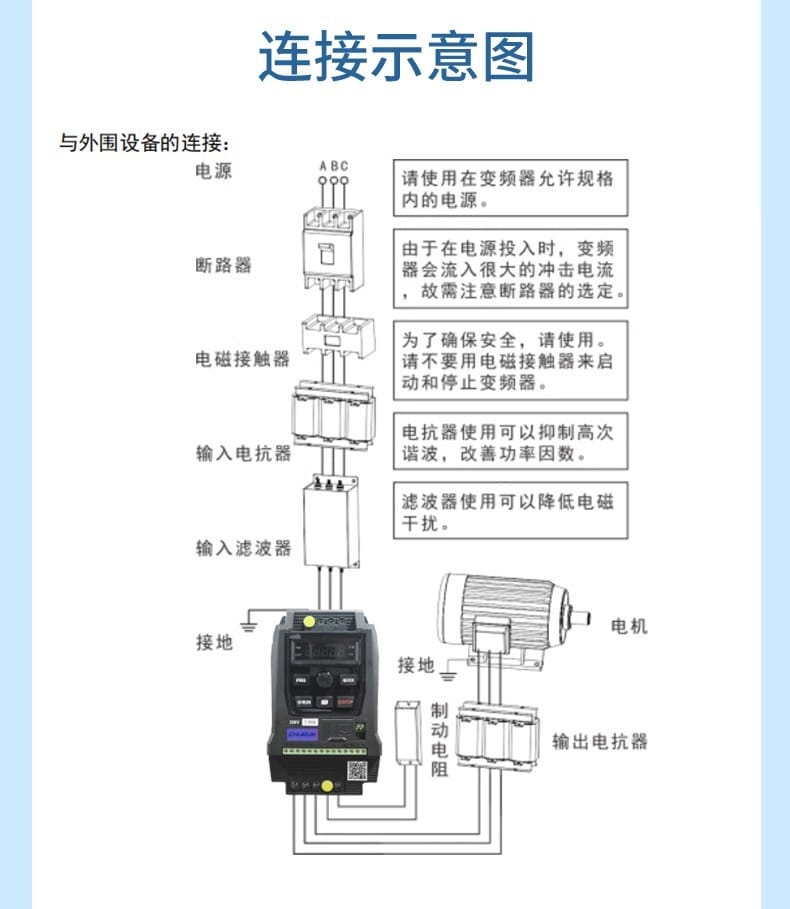

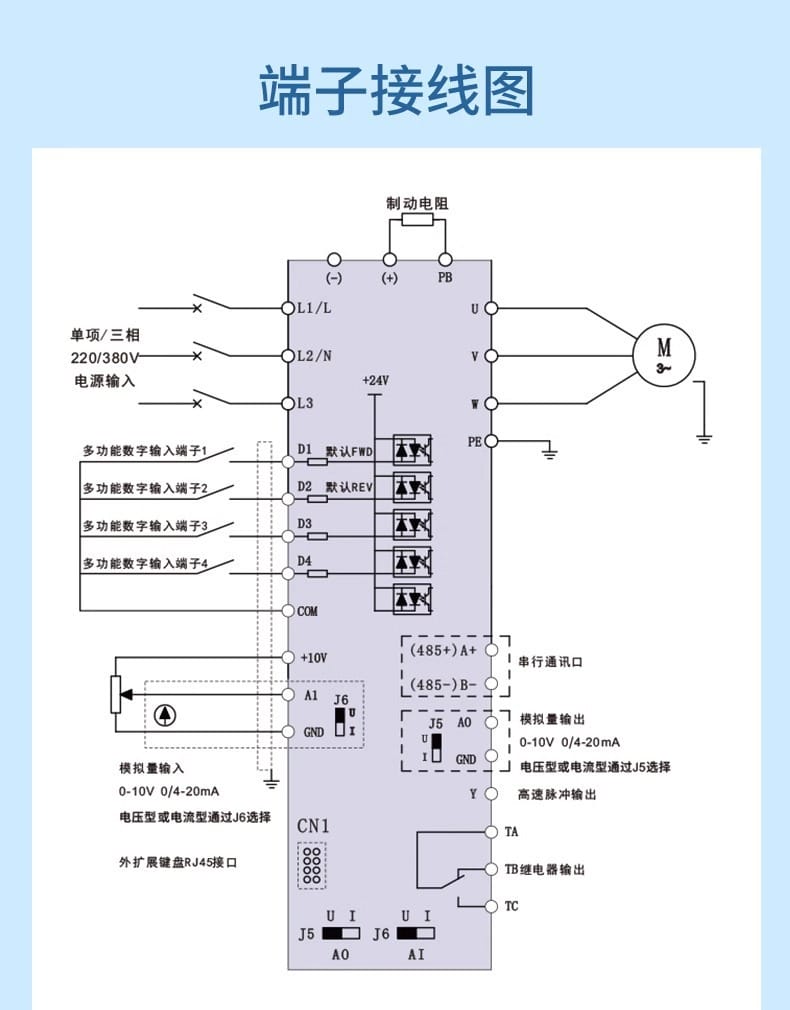

- 接線規范：嚴格按照說明書進行接線操作，確保接地可靠，避免電氣安全隱患。
- 定期維護：建議定期檢查變頻器的運行狀態，清理灰塵，確保設備長期穩定運行。
- 參數設置：在使用前根據實際需求調整相關參數，確保最佳運行效果。
