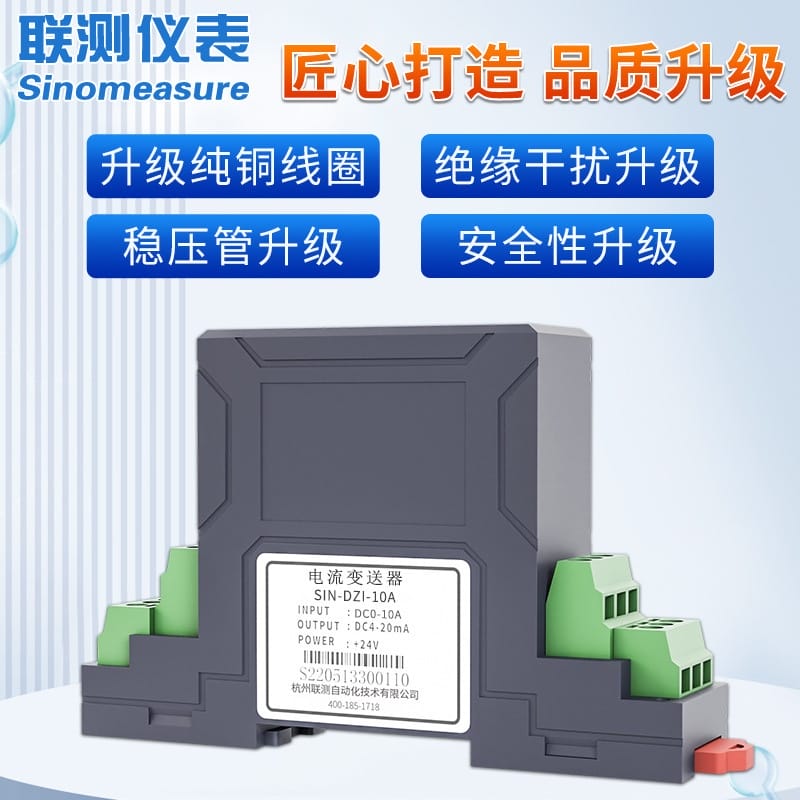

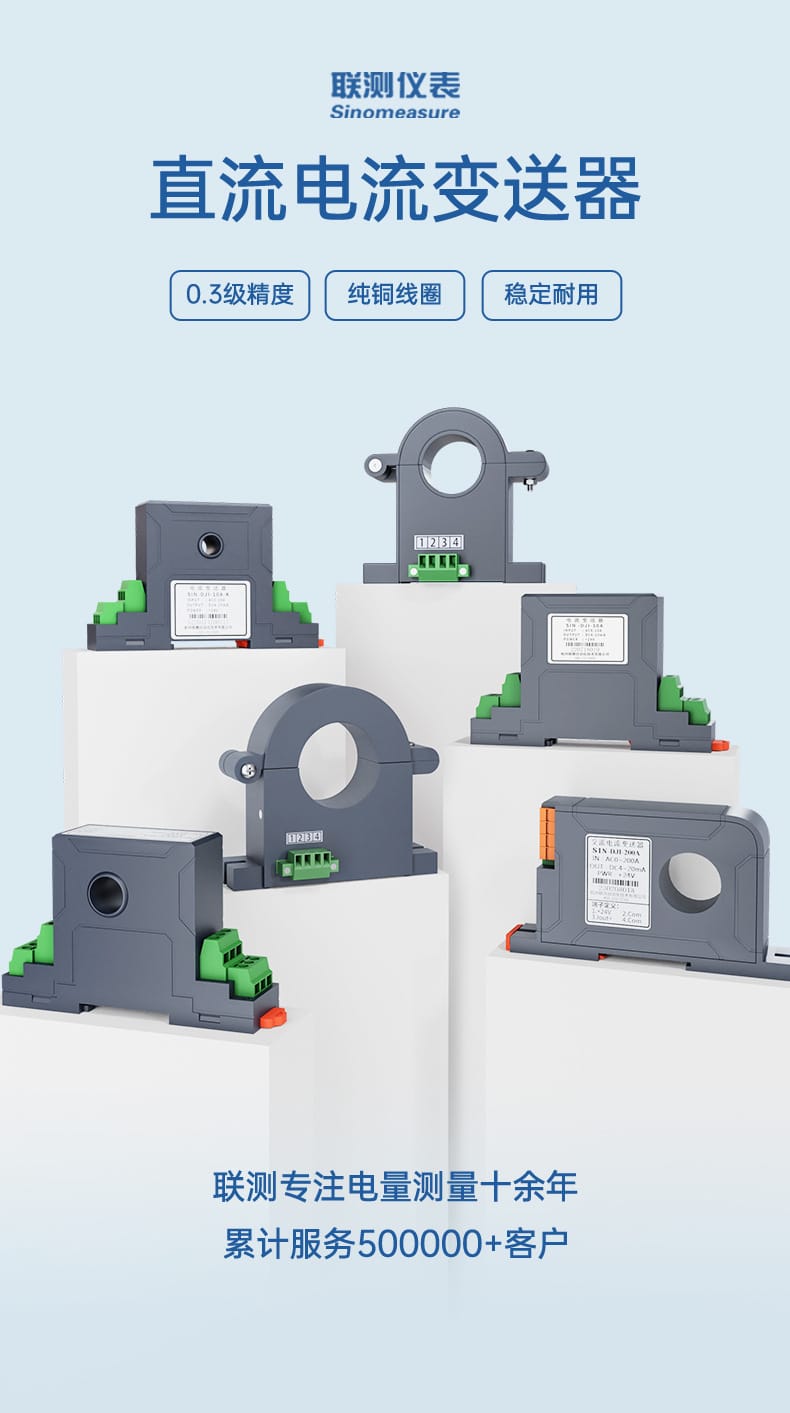

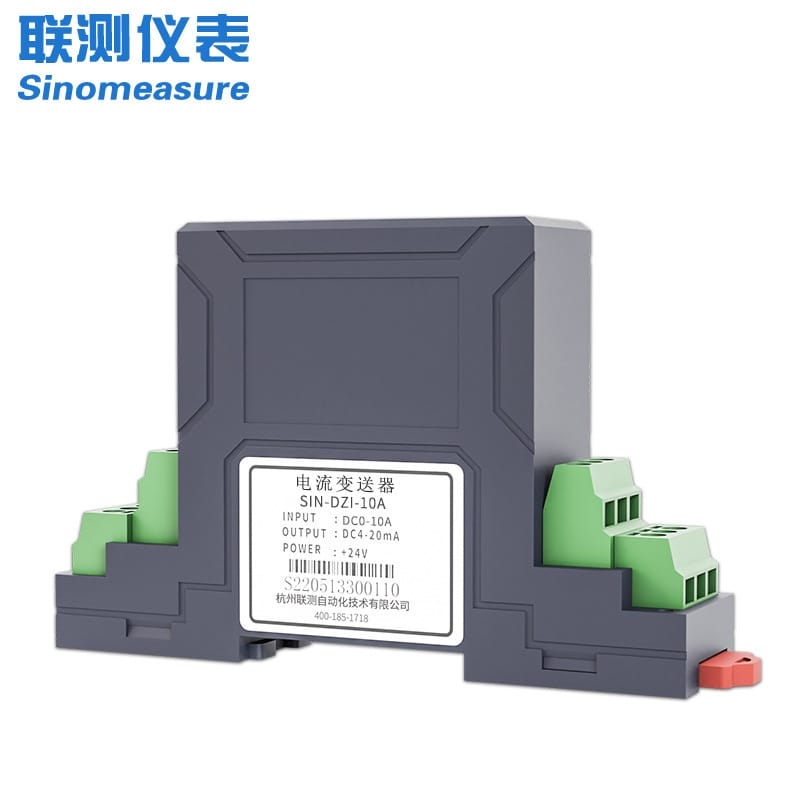

聯測直流電流變送器（SIN-DZI系列）產品說明

核心特點

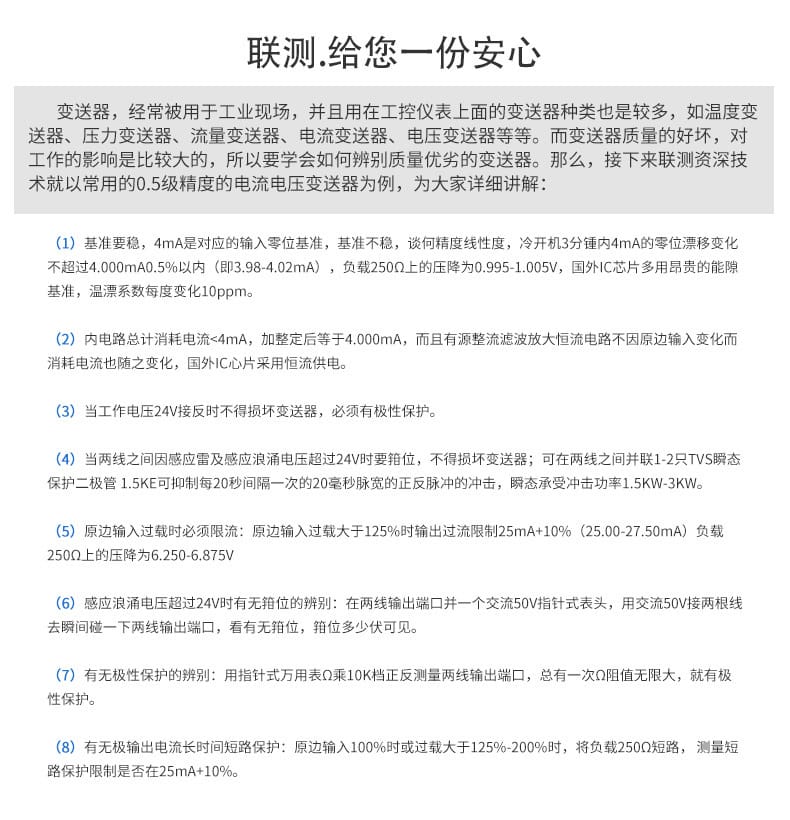

高精度與低漂移：提供0.2級、0.3級、0.5級多種精度等級，基準零位溫漂極?。ɡ溟_機3分鐘內≤0.5%），確保長期測量數據穩定可靠。

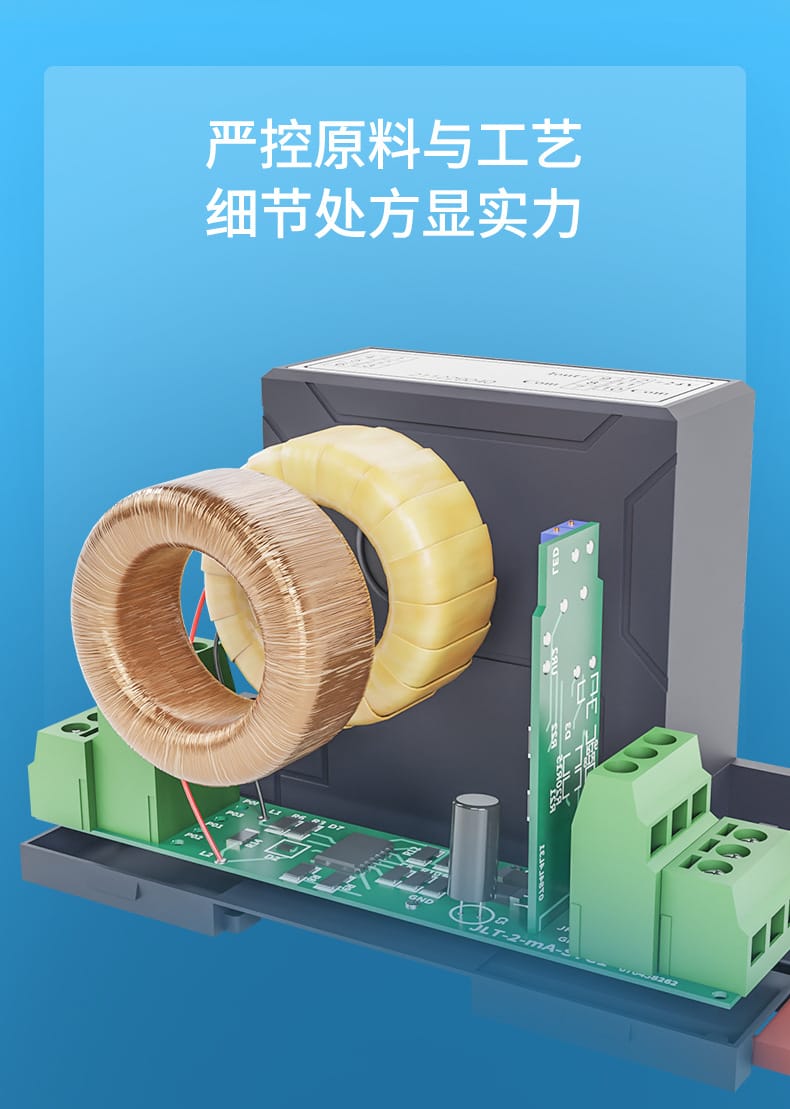

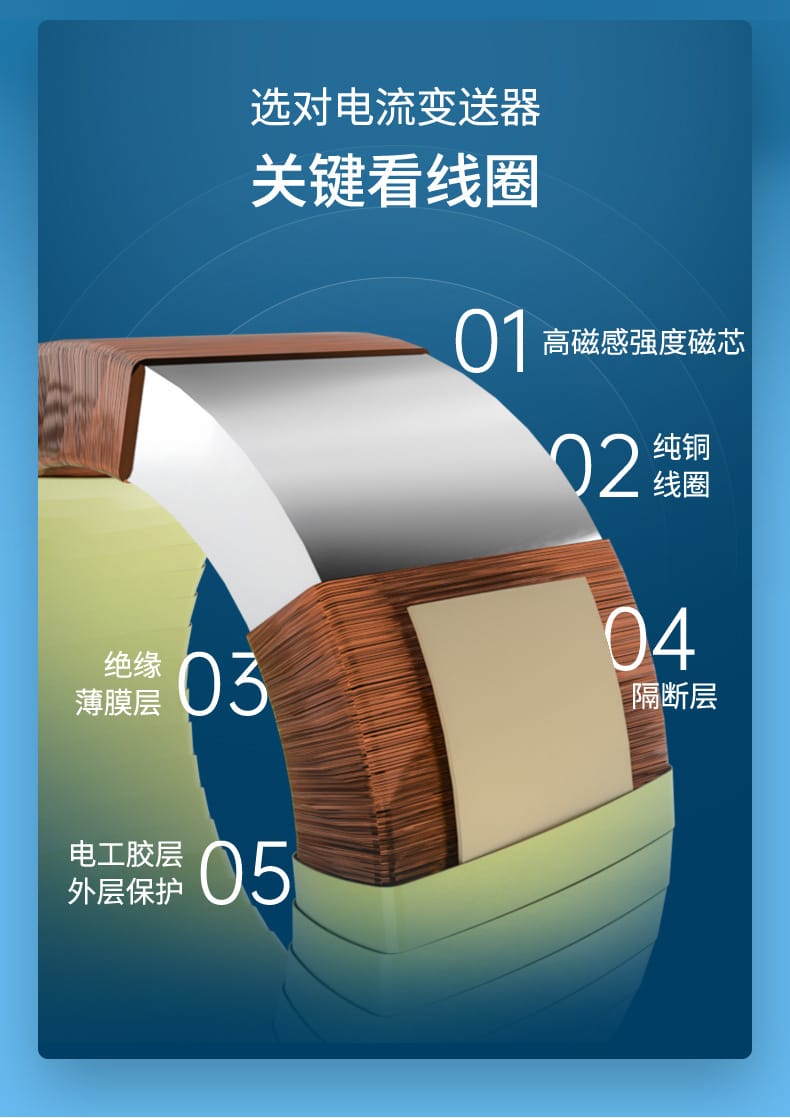

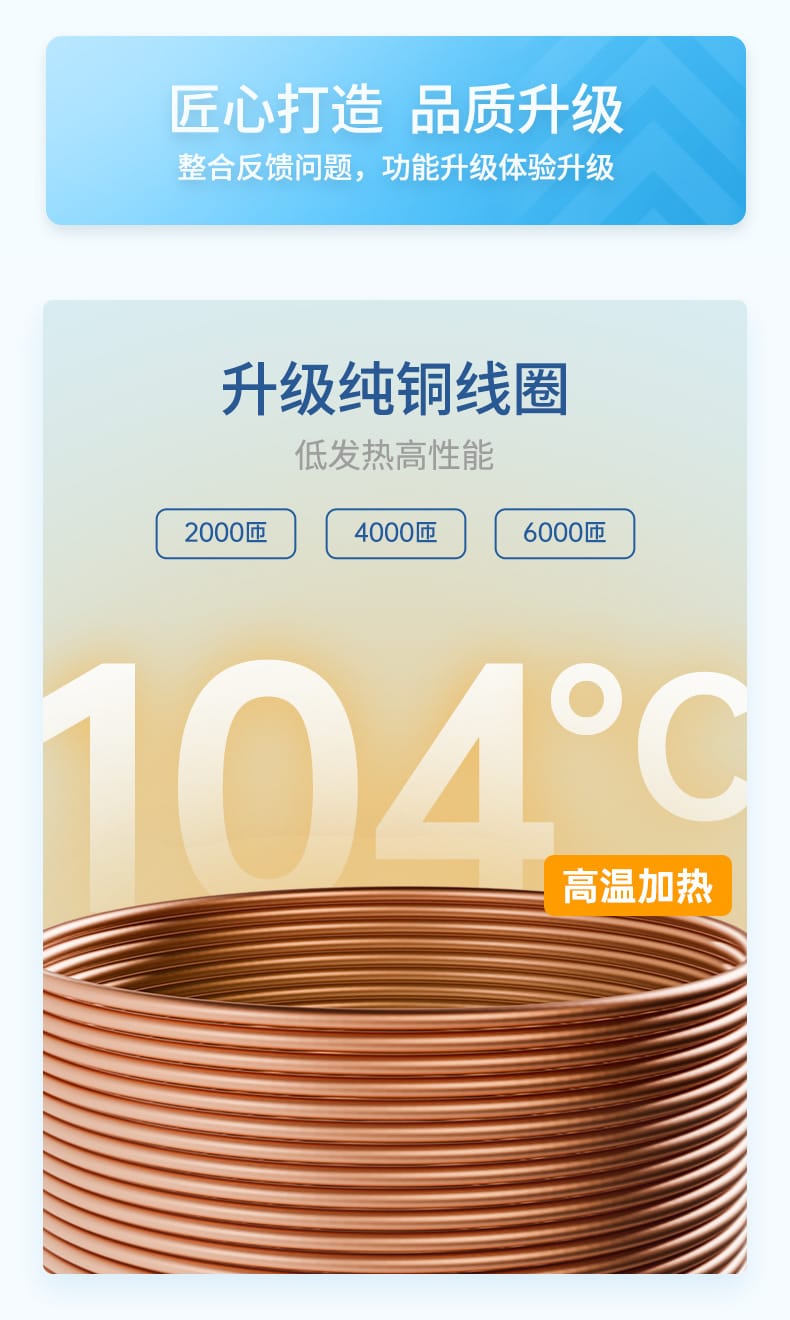

純銅線圈與高磁芯：摒棄廉價鋁線圈，采用高磁感強度磁芯搭配多匝純銅線圈（2000/4000/6000匝工藝），低發熱、高線性度，徹底解決測不準與安全隱患問題。

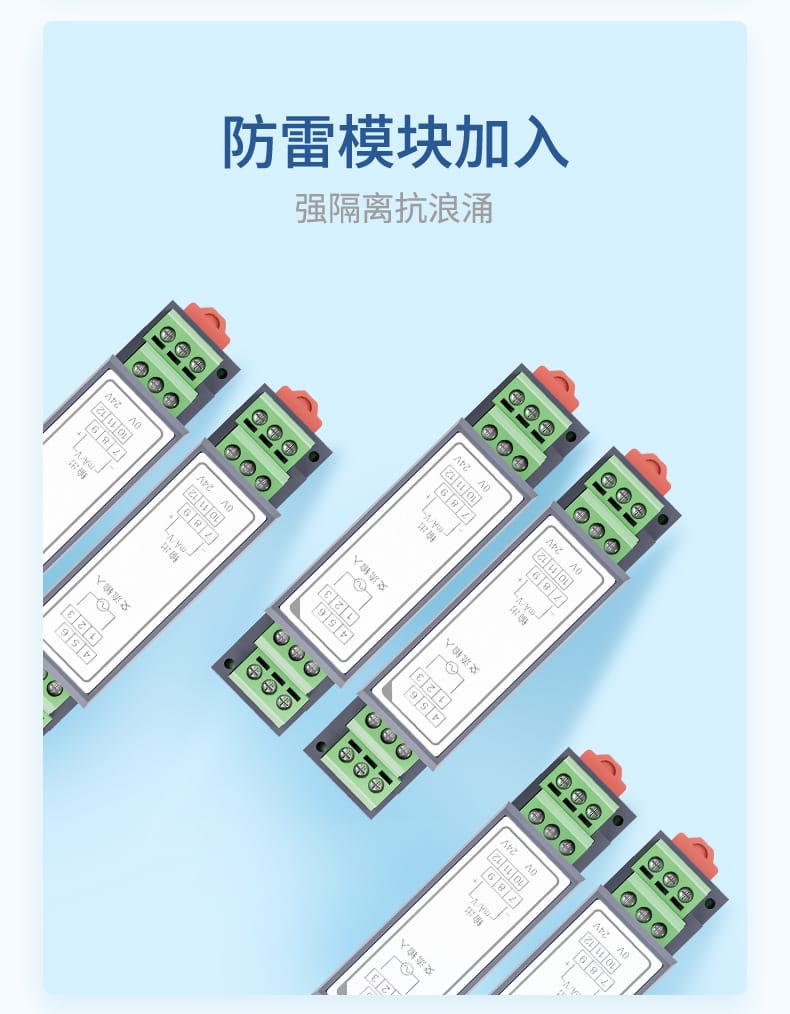

強隔離與全鏈路防護：內置3KV/50Hz工頻隔離耐壓，集成防雷模塊與TVS瞬態保護二極管，有效抑制浪涌電壓、感應雷擊及高頻干擾，保障工控系統安全。

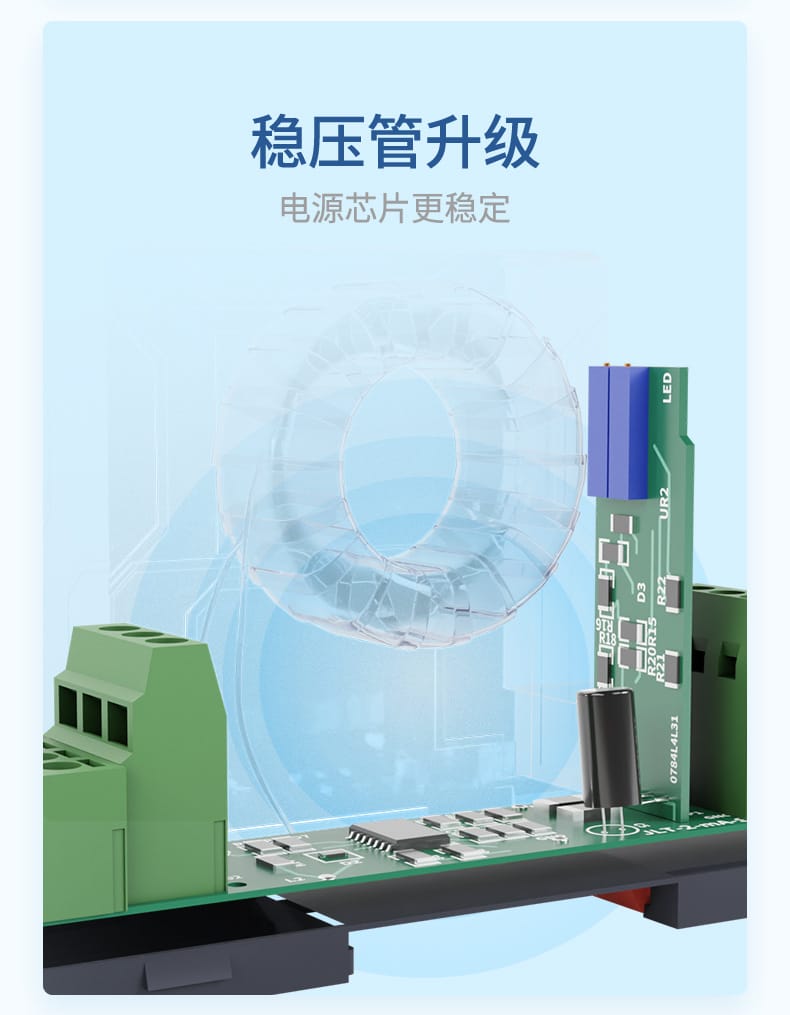

智能電路保護機制：升級穩壓管與高性能電源芯片，具備電源反接保護、原邊過載自動限流（>125%時輸出≤25mA）、輸出端長時間短路保護等多重冗余設計。

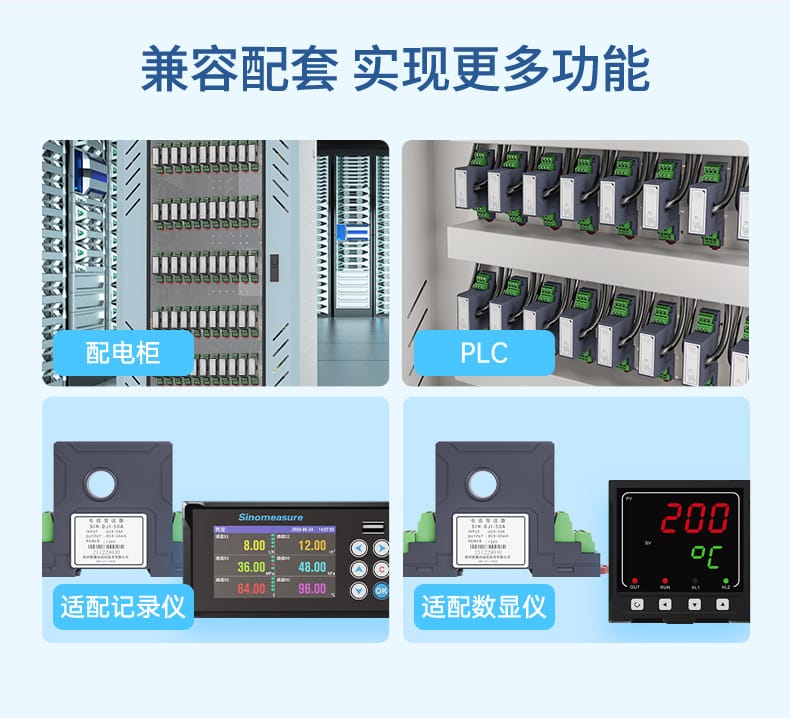

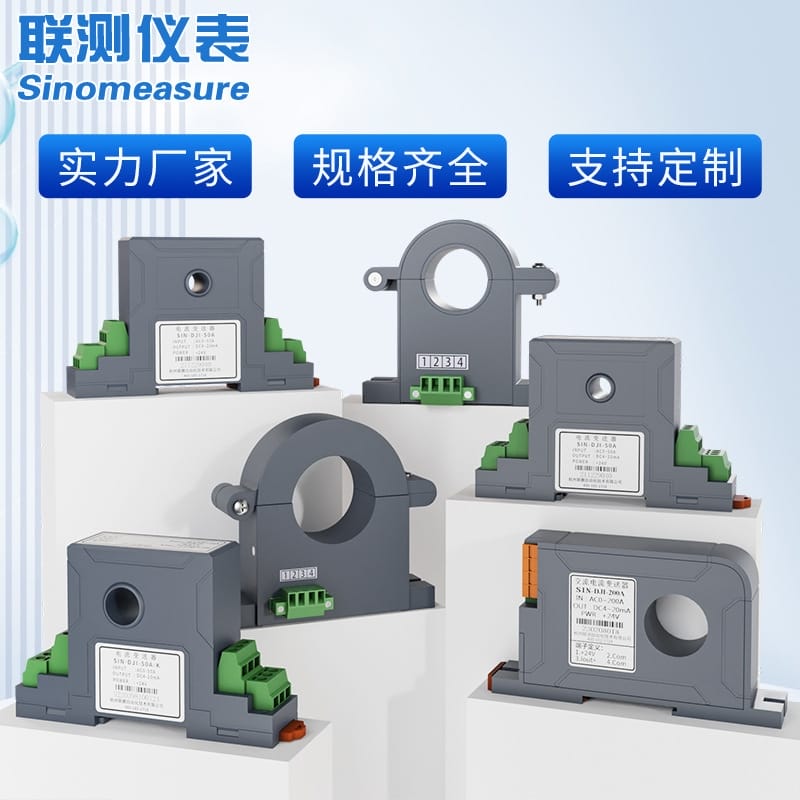

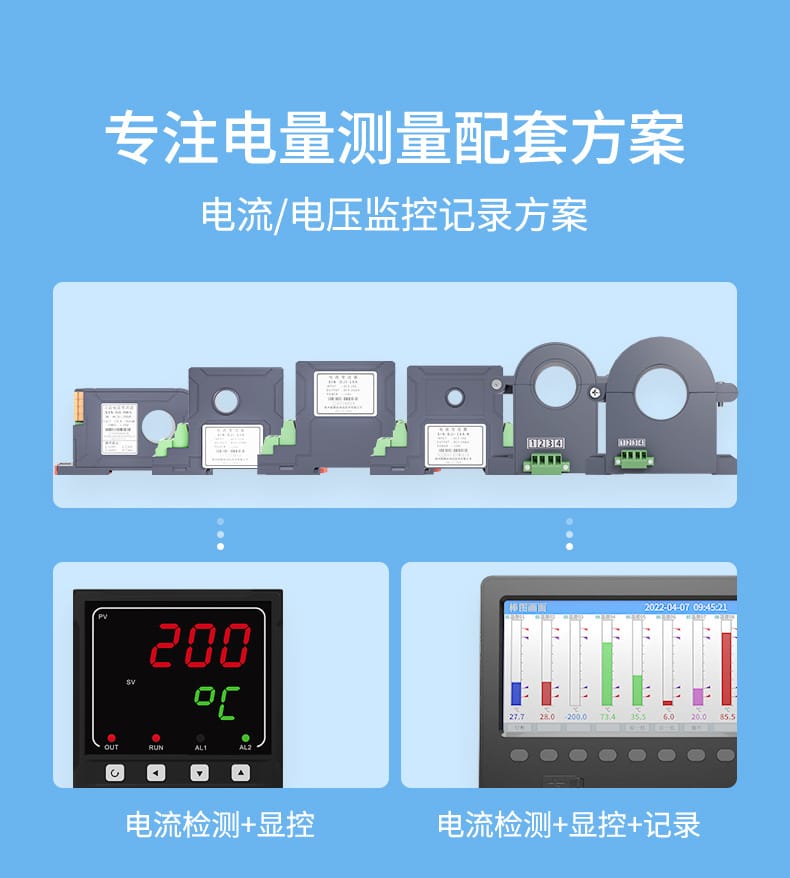

廣泛兼容與靈活選型：完美對接主流PLC、數顯儀、無紙記錄儀及配電監控系統；支持導軌安裝、直接接線與穿孔式三種結構，適配不同電流等級與空間需求。

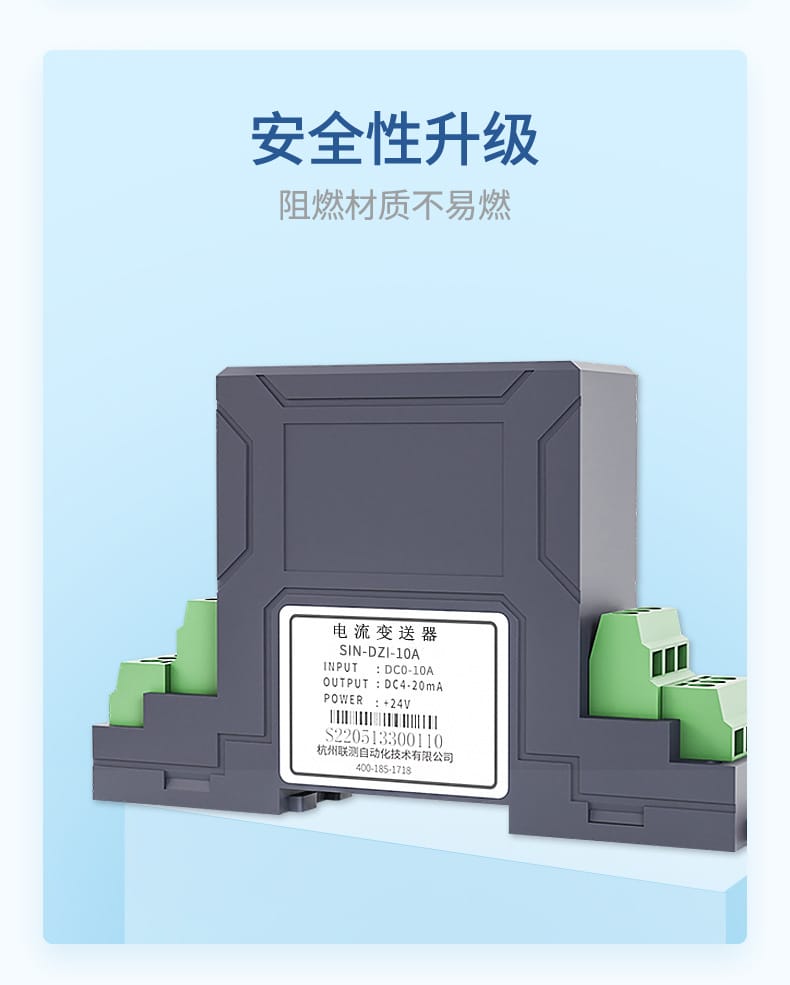

工業級阻燃材質：外殼采用ABS阻燃工程塑料，耐老化、不易燃，符合嚴苛工業現場環境與安規認證標準。

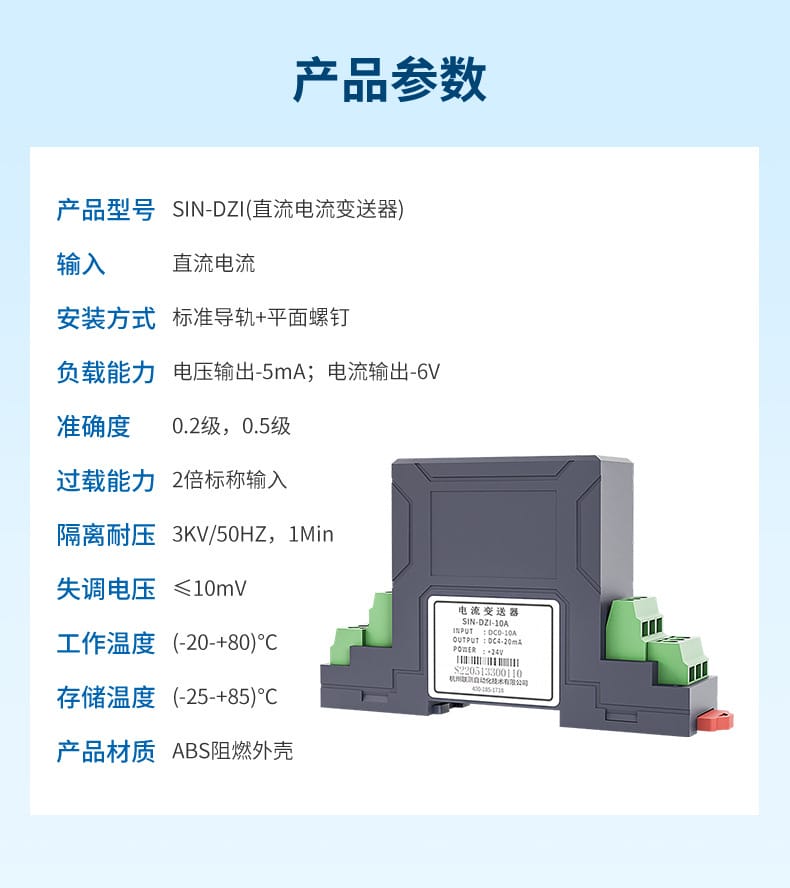

技術參數

參數項目	技術指標
輸入信號	直流電流（DC 0~10A / 0~1000A 等，按需定制）
輸出信號	4~20mA、0~20mA、0~5V、0~10V（可按需指定）
供電電源	DC 24V / DC 12V / AC 220V（用戶指定）
準確度等級	0.2級、0.3級、0.5級
隔離耐壓	3KV / 50Hz，1分鐘
過載能力	2倍標稱輸入值
負載能力	電壓輸出≥5V；電流輸出≤600Ω（標準配套250Ω）
失調電壓	≤10mV
工作溫度	-20℃ ~ +80℃
存儲溫度	-25℃ ~ +85℃
外殼材質	ABS阻燃工程塑料
安裝方式	標準DIN導軌+平面螺釘 / 直接接線式 / 穿孔式

應用行業

工業自動化控制：PLC數據采集、變頻器運行監控、自動化產線電流反饋
電力配電與能源管理：高低壓配電柜、變壓器出線監測、智能電網電量采集、光伏/儲能系統監控
石油化工與冶金制造：大型電機驅動監測、反應釜電氣安全管控、高溫高壓環境儀表配套
軌道交通與基礎設施：地鐵牽引供電系統、電梯動力系統、隧道通風與照明回路管理
商業建筑與暖通空調：中央空調主機控制、智能樓宇配電監測、高效節能改造方案
科研檢測與計量平臺：實驗室電量測試臺、電能質量分析儀前端、第三方校驗設備配套

安裝條件

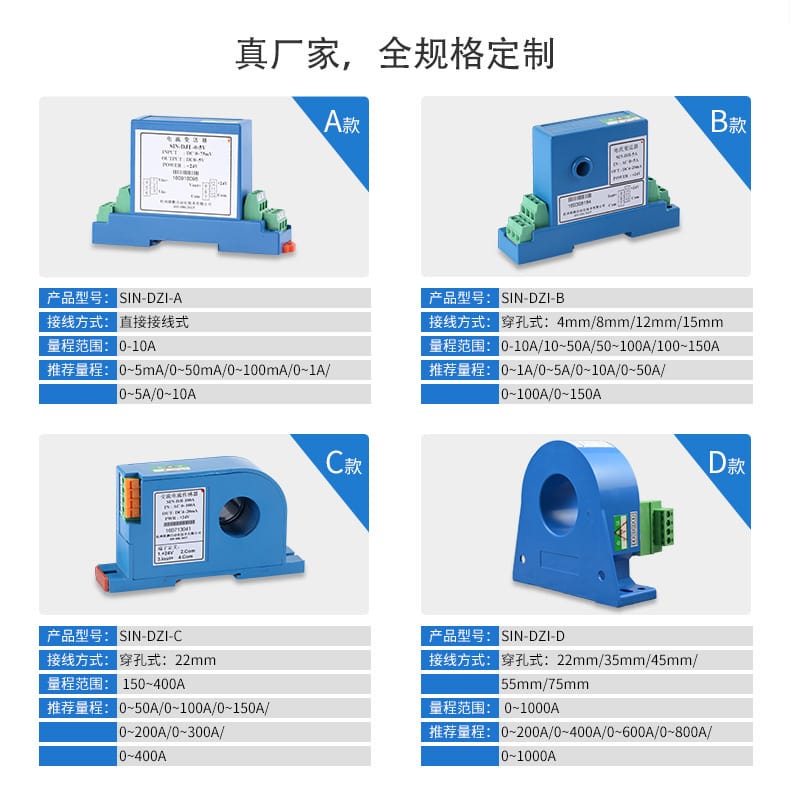

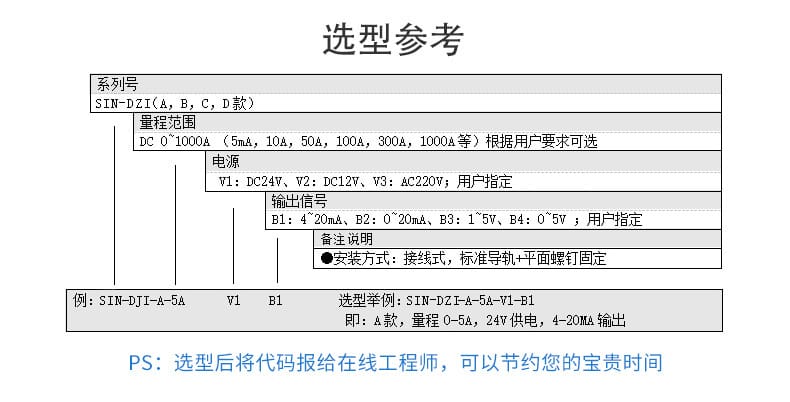

結構選型與開孔：

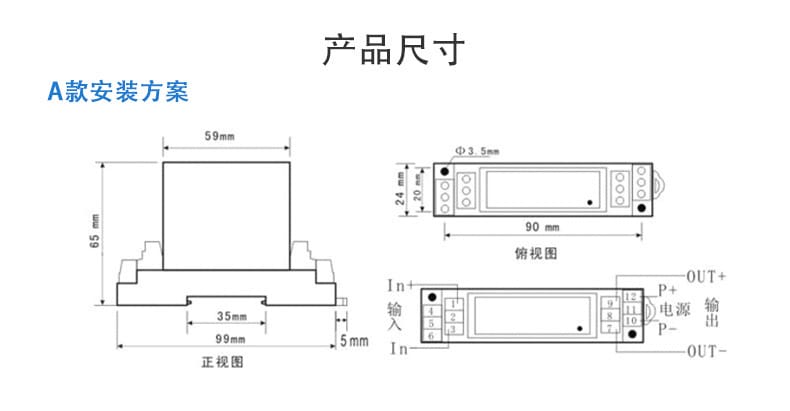

- A款（直接接線式）：適用于0~10A小電流場景，采用端子直連，配合標準導軌安裝。

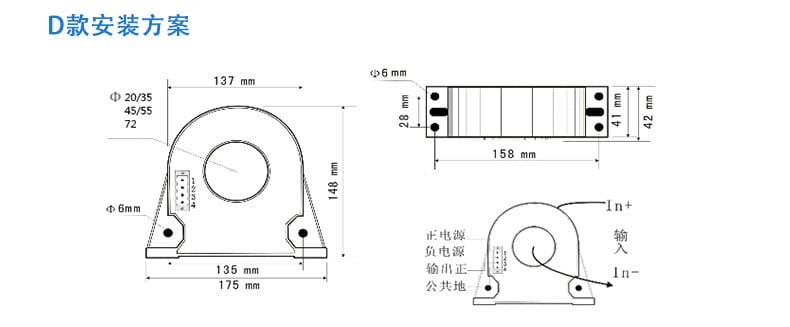

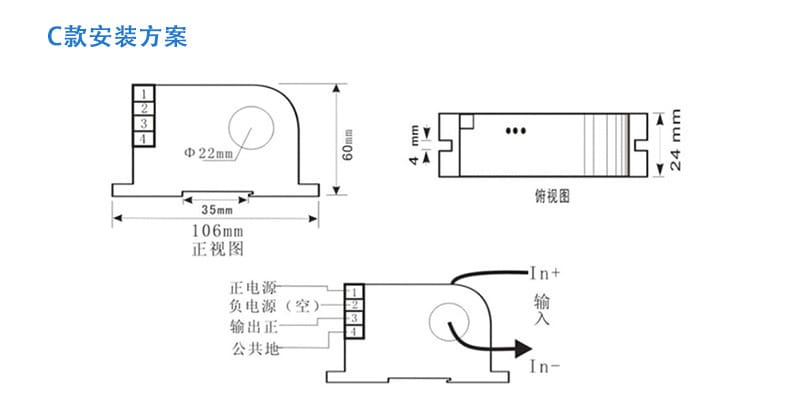

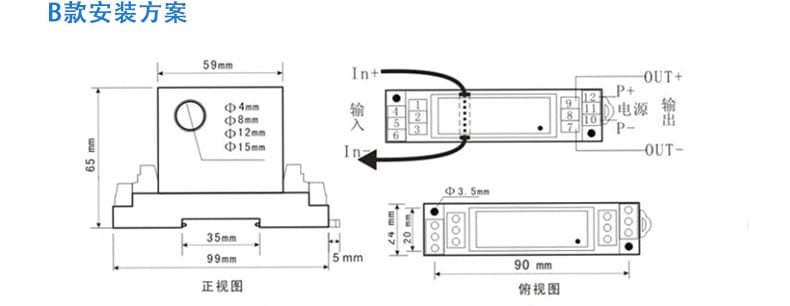

- B/C/D款（穿孔式）：適用于中大電流，無需切斷導線。請根據主電纜直徑選擇對應孔徑（4/8/12/15/22/35/45/55/75mm），確保線纜居中穿過。
物理安裝環境：
- 需預留頂部及兩側散熱間隙，嚴禁密閉狹小空間堆疊安裝。
- 工作環境應保持干燥、通風，避開強電磁干擾源、腐蝕性氣體及持續振動區域。
- 推薦使用35mm標準DIN導軌卡扣固定，或使用配套平面螺釘緊固于平整金屬/絕緣面板。

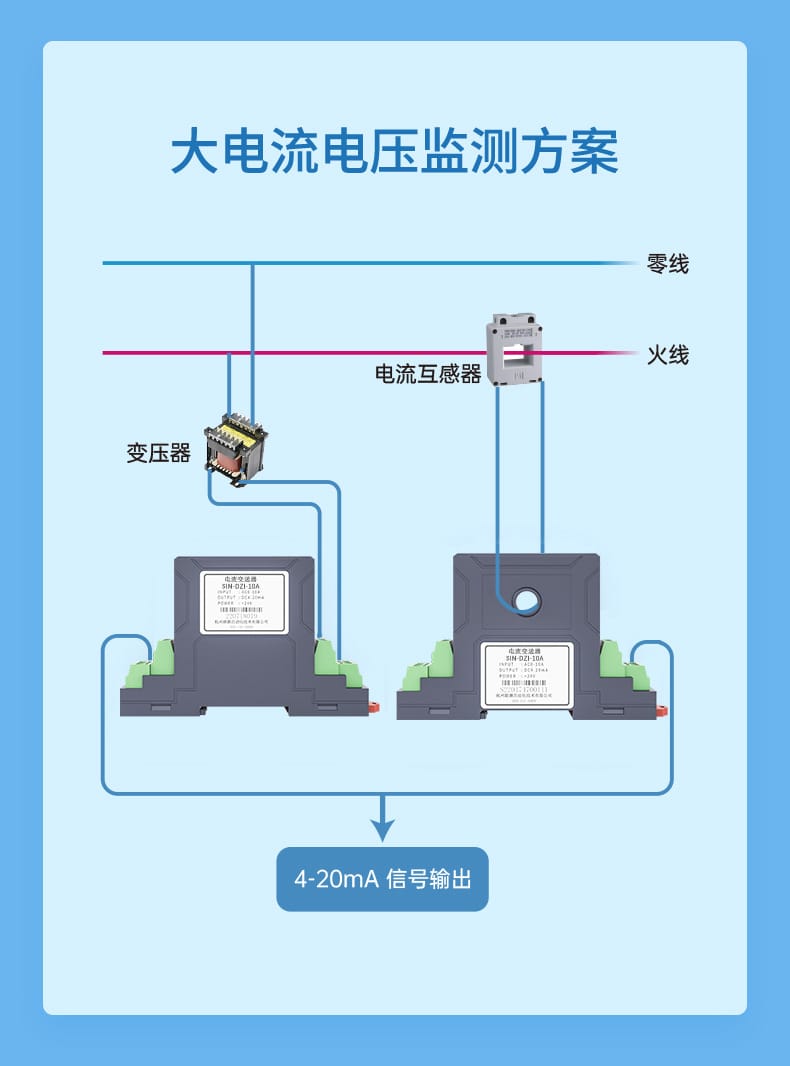

電氣布線要求：
- 信號傳輸建議使用屏蔽雙絞線，屏蔽層僅在控制系統側單端接地。
- 二次回路連接線必須采用銅質單芯絕緣導線，嚴禁使用鋁線或中間帶接頭導線，截面積建議≥1.5mm2（高精度計量推薦≥4mm2）。
- 嚴格核對端子標識（IN+/IN-、OUT+/OUT-、P+/P-），防止錯接漏接。

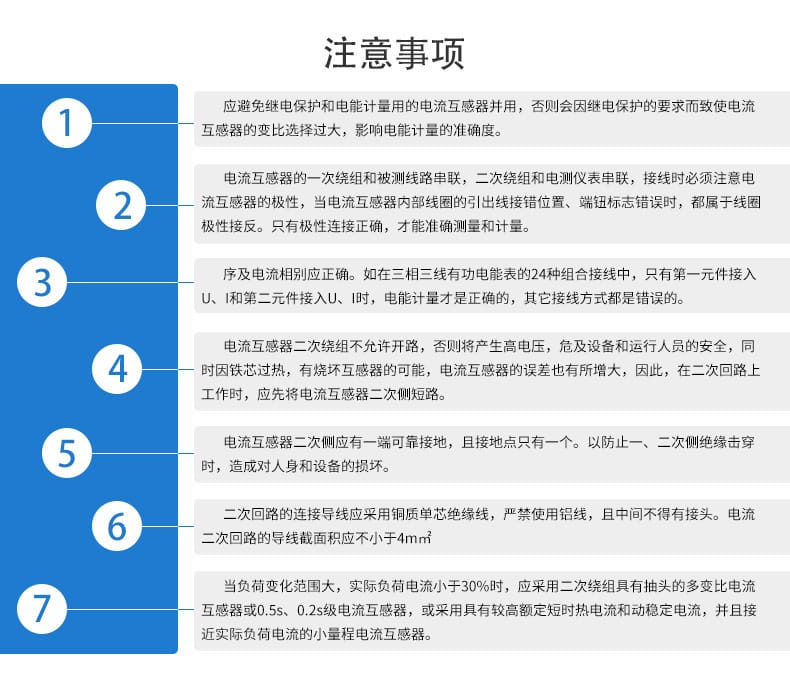

注意事項

極性核對：接線時必須嚴格確認被測線路極性與變送器端子“+/-”一致，極性反接將導致讀數異常、系統報警或儀表損壞。
防開路安全：帶電狀態下嚴禁直接斷開二次信號回路。維護或調試前必須先短接輸出端或切斷供電，防止回路開路產生危險高壓。
單點接地原則：整個二次測量回路僅允許設置一個可靠接地點，多點接地會引入地環路干擾，嚴重影響測量精度并可能引發設備故障。
量程合理匹配：當實際負荷電流長期低于額定值30%時，建議更換更小量程變送器或選用0.5S/0.2S級高精度型號，以確保線性度與計量準確度。
預熱與校準：設備通電后需靜置預熱至少3分鐘，待內部基準電路穩定后再進行零點校準或正式投運，初期微小漂移屬正常熱平衡現象。
防雷與浪涌管理：本機已內置TVS瞬態保護，但在雷電多發區或長距離（>50米）信號傳輸場景中，建議在信號線前端加裝獨立防雷器，并定期巡檢保護狀態。
回路獨立性：不得將本變送器與繼電保護裝置共用同一電流互感器二次繞組，以免因保護變比過大而犧牲電量計量的精度與動態響應。
過載保護限制：原邊輸入嚴禁長時間超過2倍標稱值。瞬時過載跳閘后，需等待內部限流元件冷卻復位后方可恢復正常運行，以延長產品壽命。
