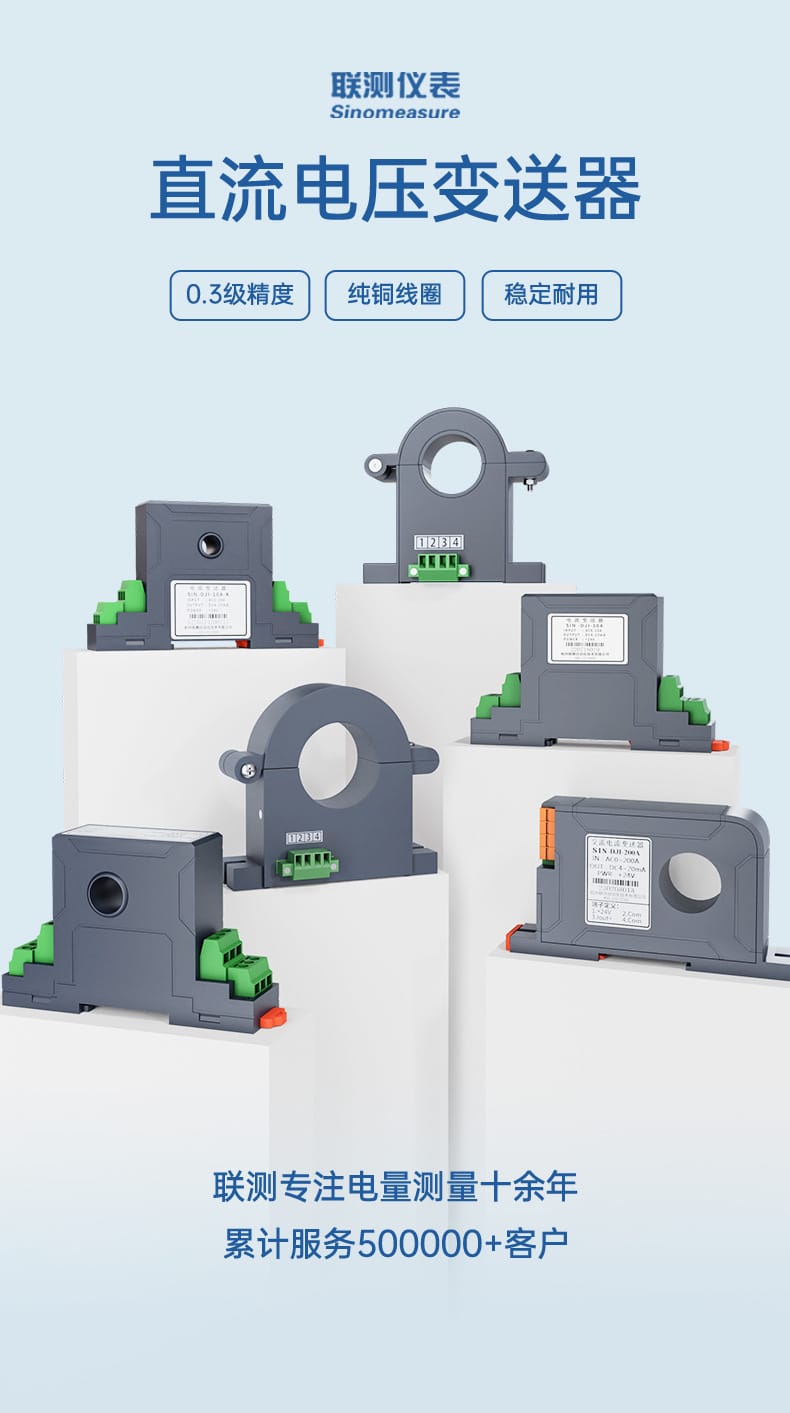

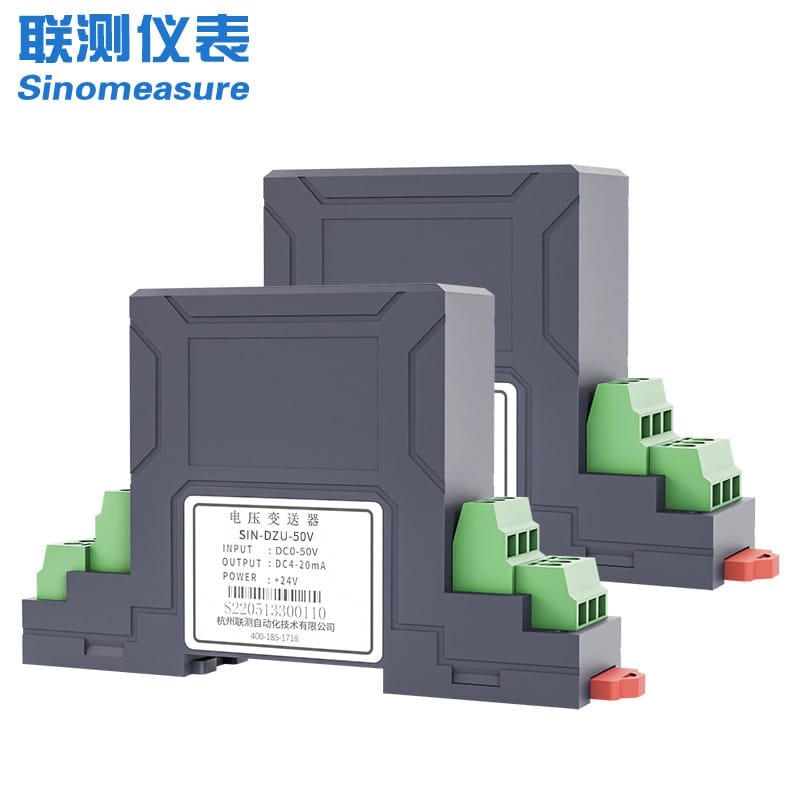

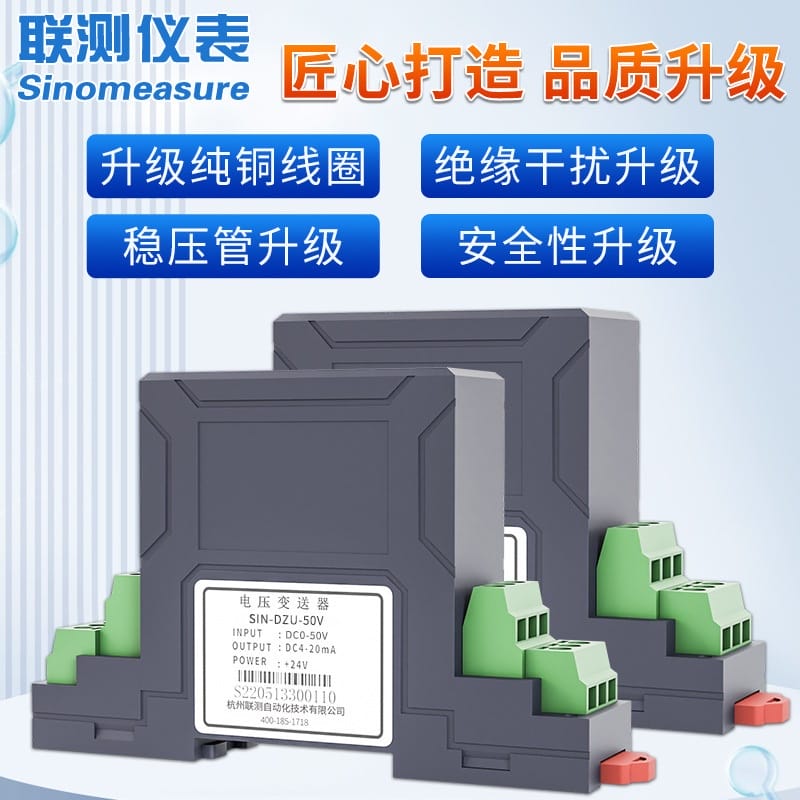

聯測（Sinomeasure）單相直流電壓變送器（SIN-DZU系列）產品白皮書

? 核心特點

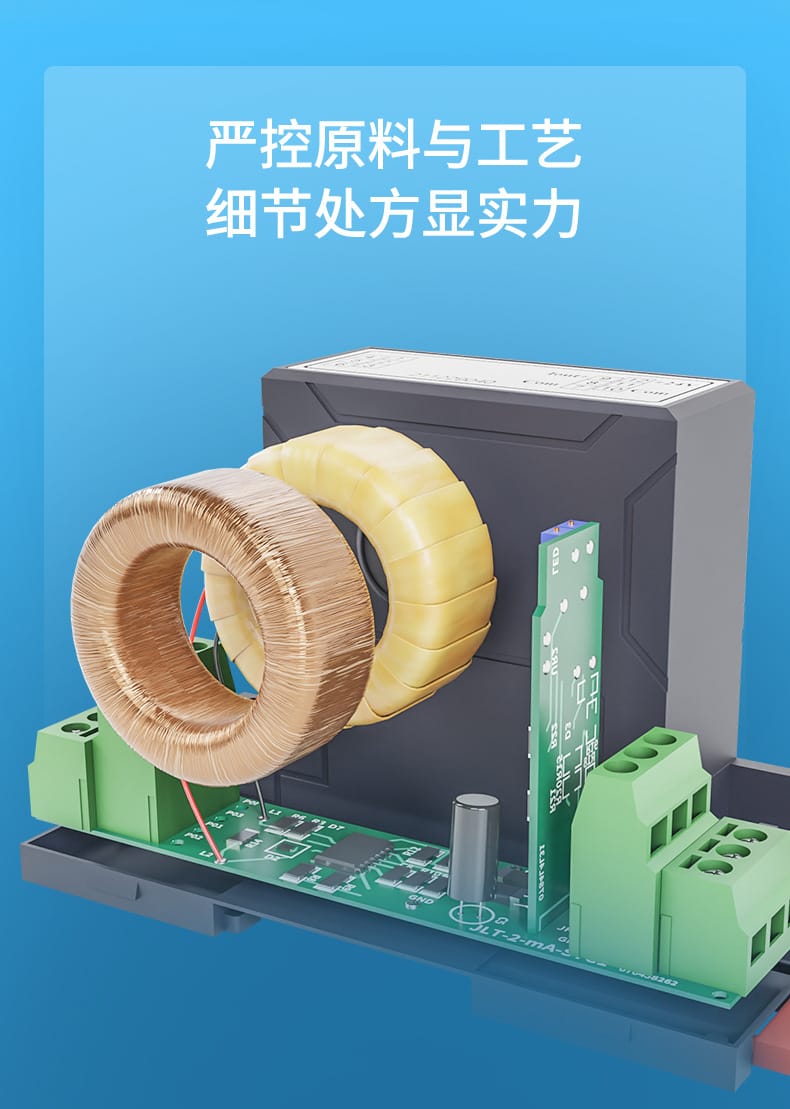

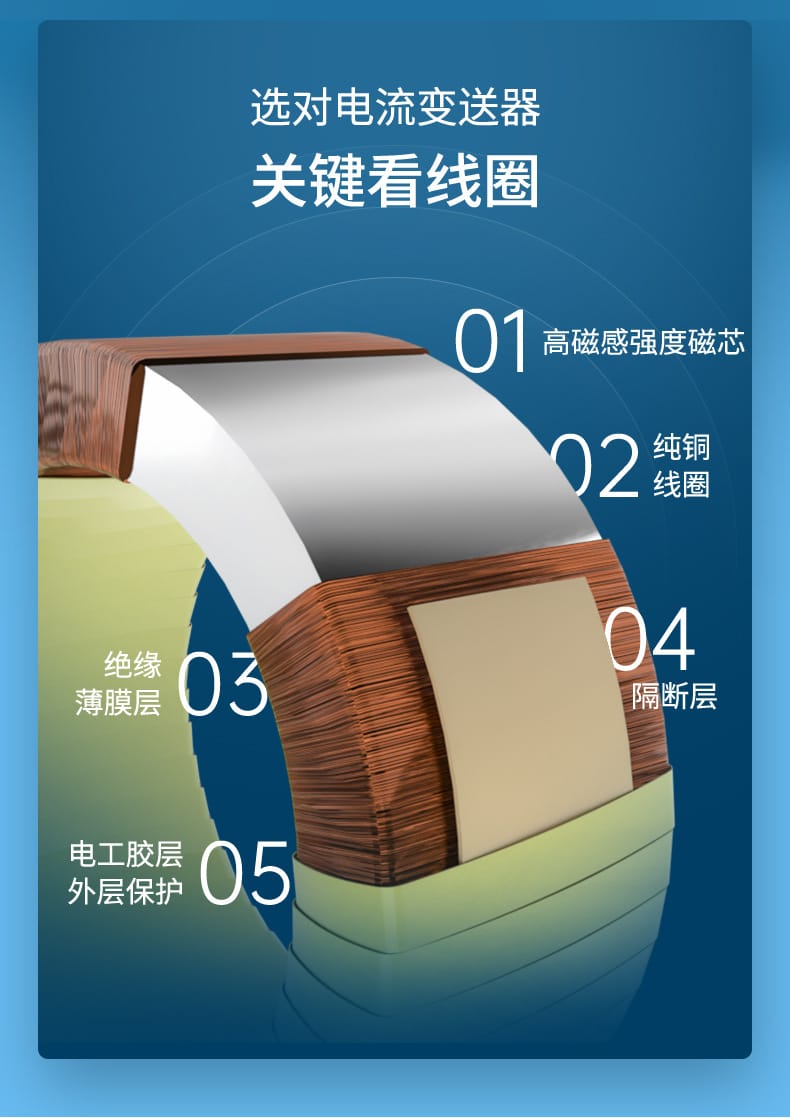

高精度與高穩定性：提供0.3級/±0.5%F.S.精度等級，核心采用高磁感強度磁芯與純銅線圈，確保長期運行數據精準、溫漂小。

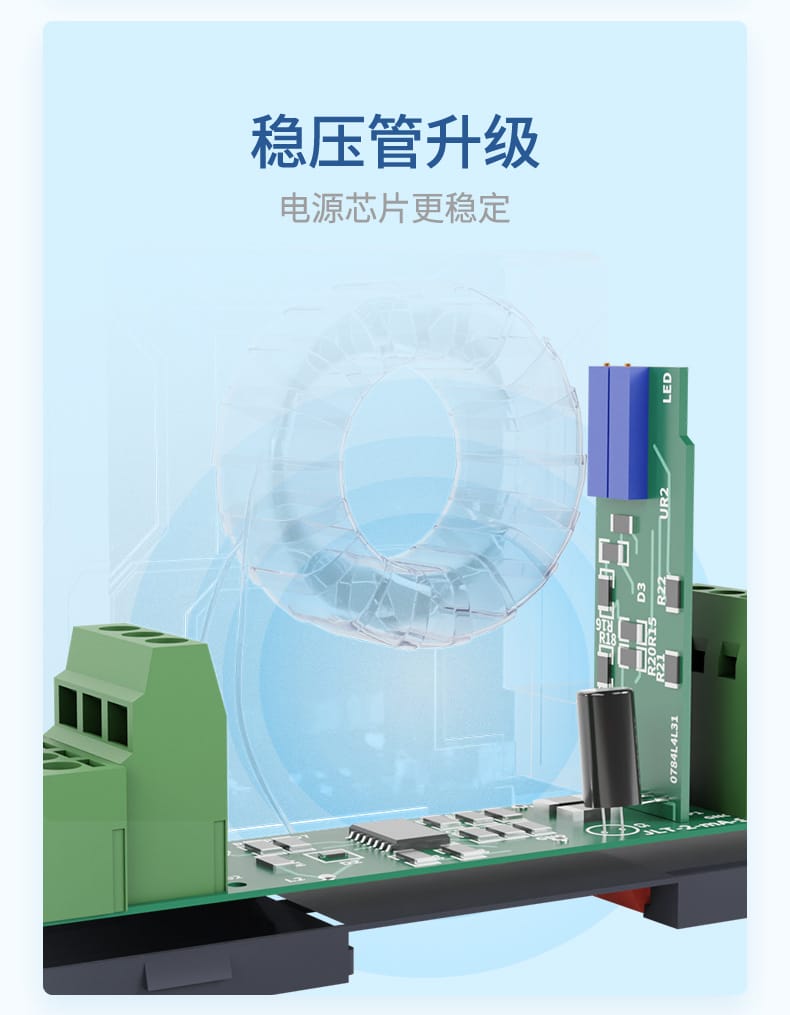

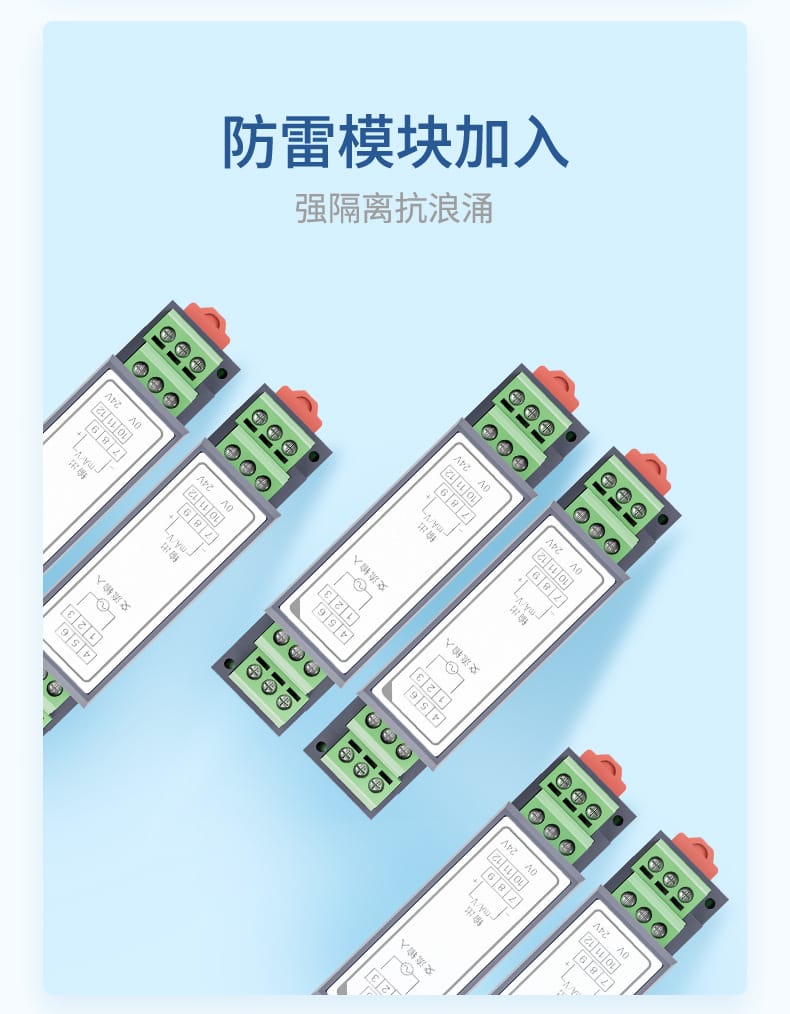

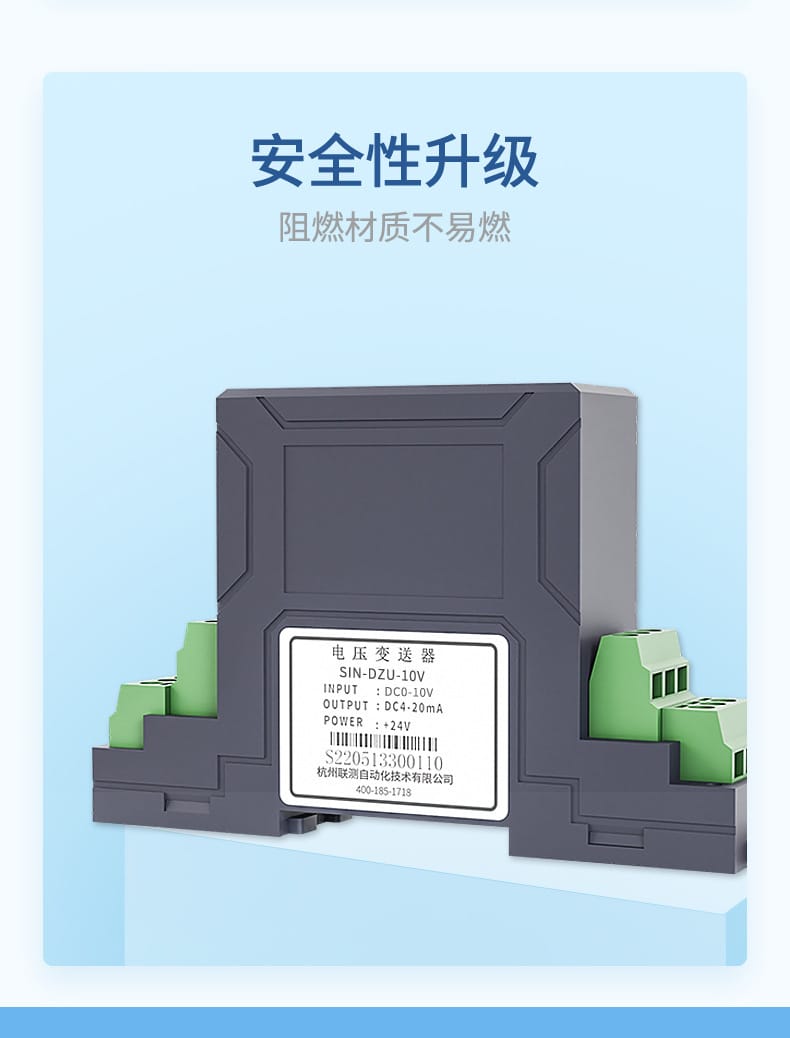

強隔離與安全防護：內置防雷模塊與穩壓管升級設計，具備3KV工頻隔離耐壓能力，有效抑制浪涌與電磁干擾；外殼采用阻燃材質，通過UL/CE相關安全認證，大幅提升工業現場防爆防火性能。
低發熱高性能：優化線圈繞制工藝（2000/4000/6000匝可選），結合絕緣薄膜手工纏繞技術，顯著降低運行溫升，實現高效率、長壽命運轉。

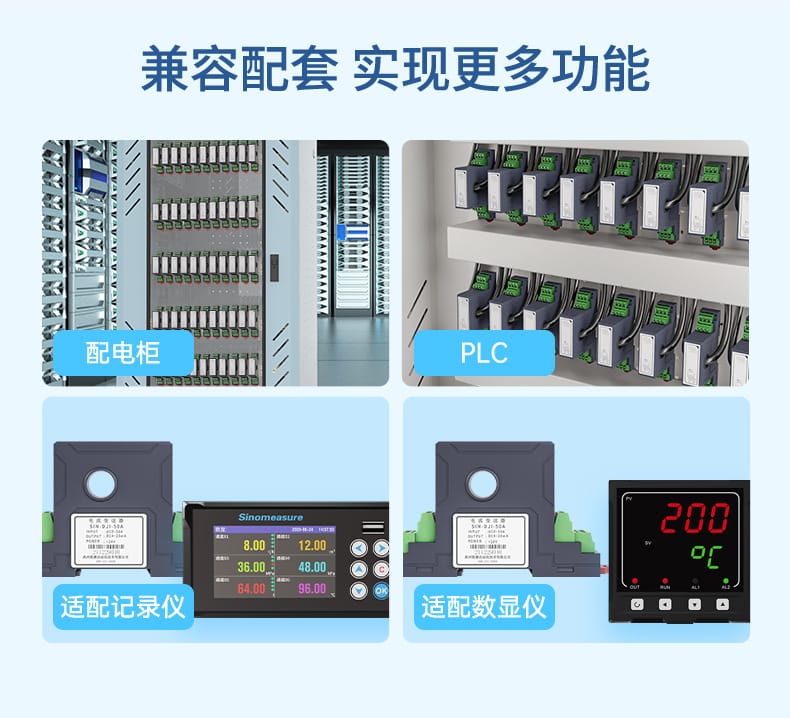

廣泛兼容與靈活擴展：完美適配主流PLC、無紙記錄儀、數顯儀及智能配電系統；支持多通道信號采集與自定義輸出，輕松集成至自動化監控與能耗管理方案。

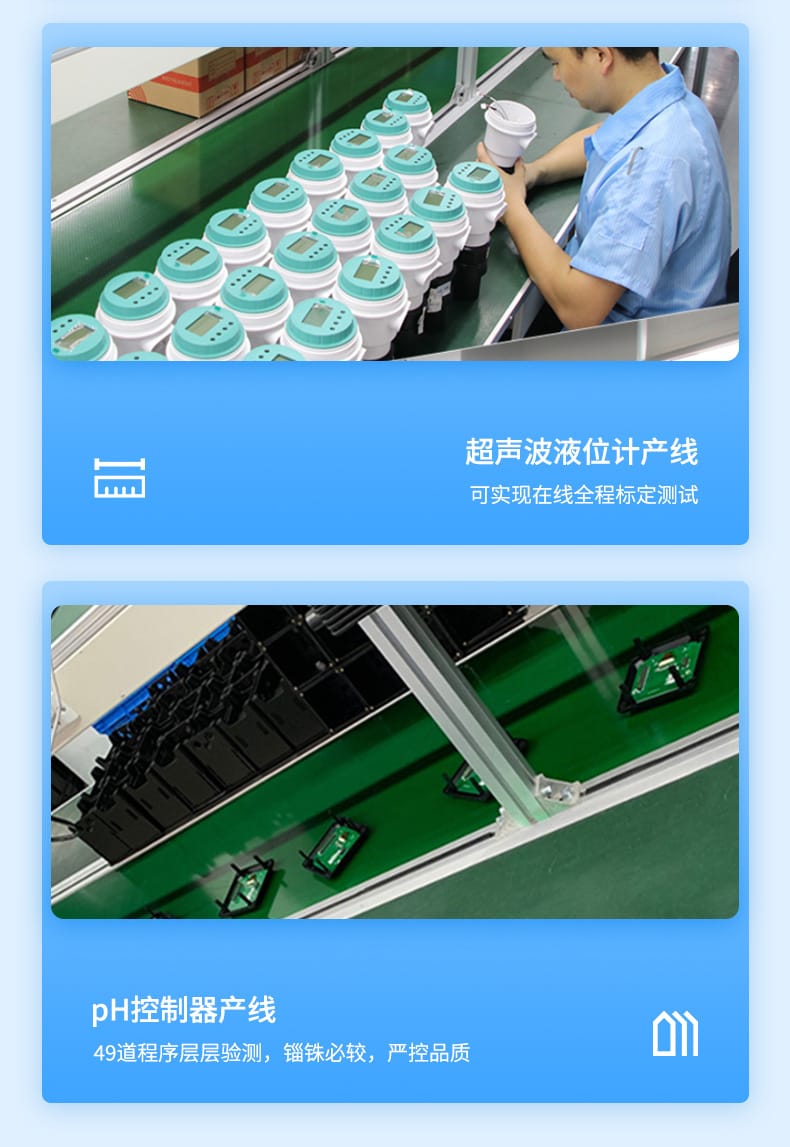

品牌研發實力背書：專注電量測量十余年，累計服務超50萬終端客戶；榮獲ISO9001質量管理體系認證及二十余項國家專利，建立從原料篩選到成品出廠的全流程品控體系。

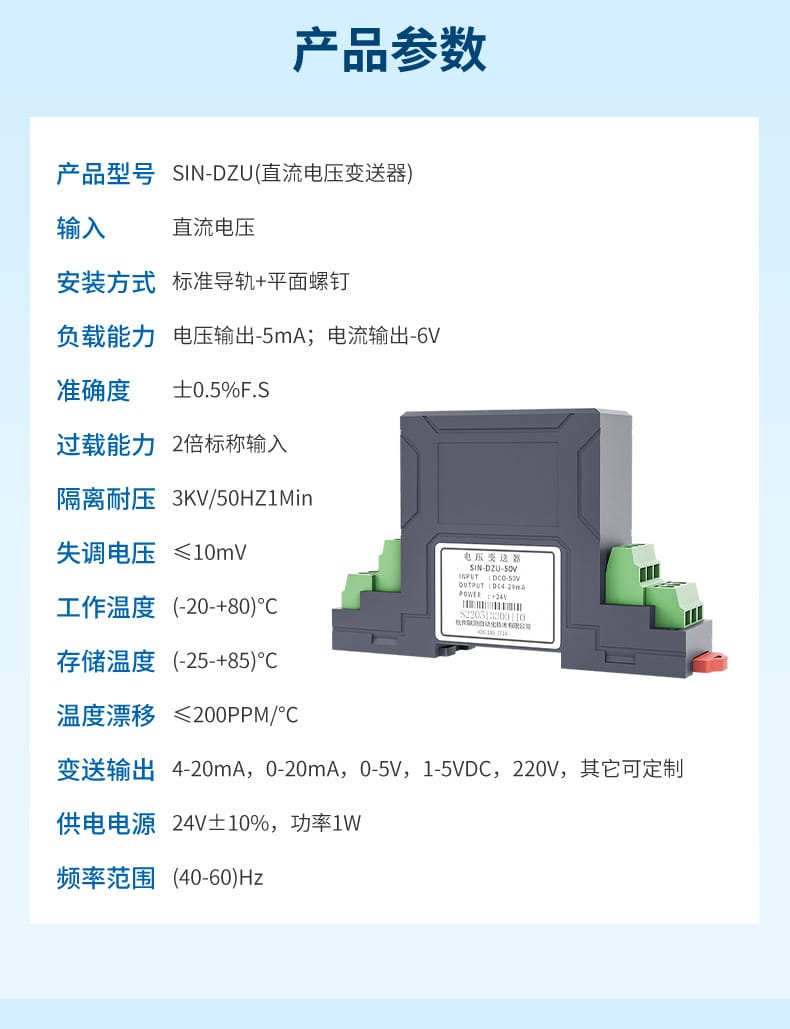

?? 技術參數

參數項目	技術指標

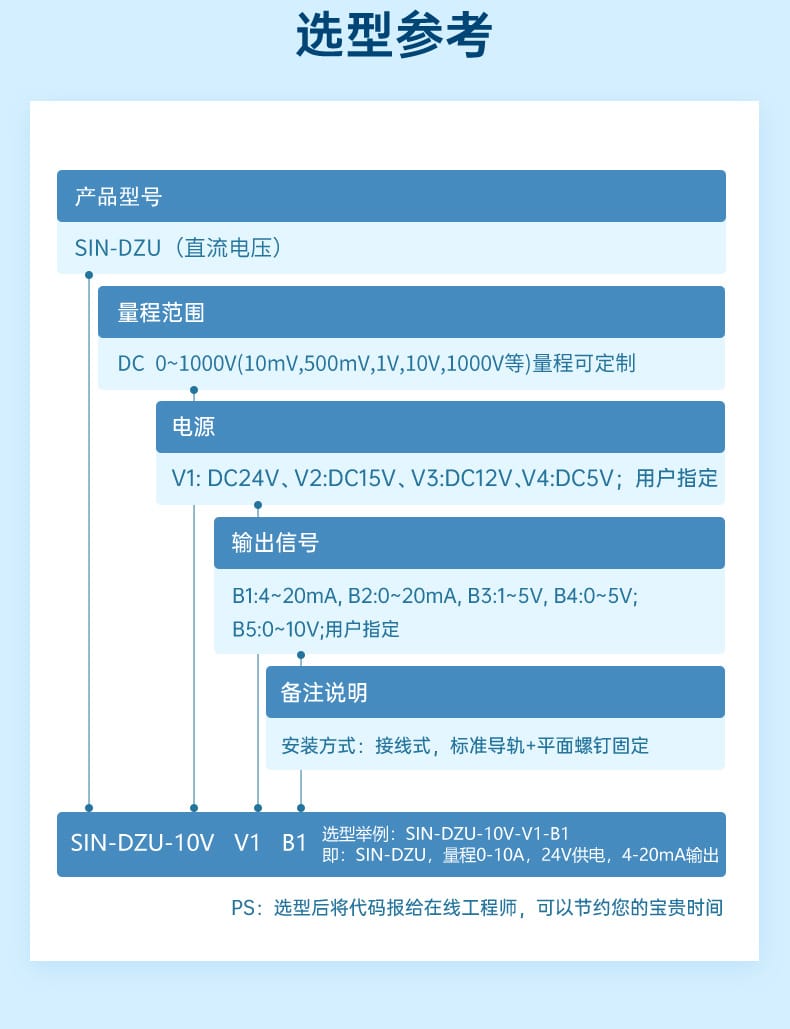

產品型號	SIN-DZU系列（直流電壓變送器）
輸入信號	直流電壓（標準量程涵蓋10mV~1000V，支持按需定制）
輸出信號	4~20mA / 0~20mA / 0~5V / 1~5VDC / 0~10V等（可指定）
準確度等級	±0.5% F.S.（部分高端型號達0.3級）
過載能力	2倍標稱輸入電壓
隔離耐壓	3KV / 50Hz / 1Min
工作溫度	-20℃ ~ +80℃
存儲溫度	-25℃ ~ +85℃
溫度漂移	≤200 PPM/℃
供電電源	DC 24V ±10%（可選DC15V/12V/5V），整機功耗≤1W
負載能力	電壓輸出負載≥5mA；電流輸出負載≥6V
頻率范圍	40Hz ~ 60Hz
安裝方式	標準DIN導軌卡裝 + 平面螺釘固定 / 接線式安裝

? 應用行業

標桿合作企業：娃哈哈、蒙牛、伊利、萬科、華為、中國石油、比亞迪、清華大學、東江環保、五糧液、百事食品、三川股份等。
核心應用領域：工業自動化控制、電力監控系統（SCADA）、智能配電柜改造、新能源電站監測、樓宇自控、實驗室精密測量、無紙化儀表信號轉換。

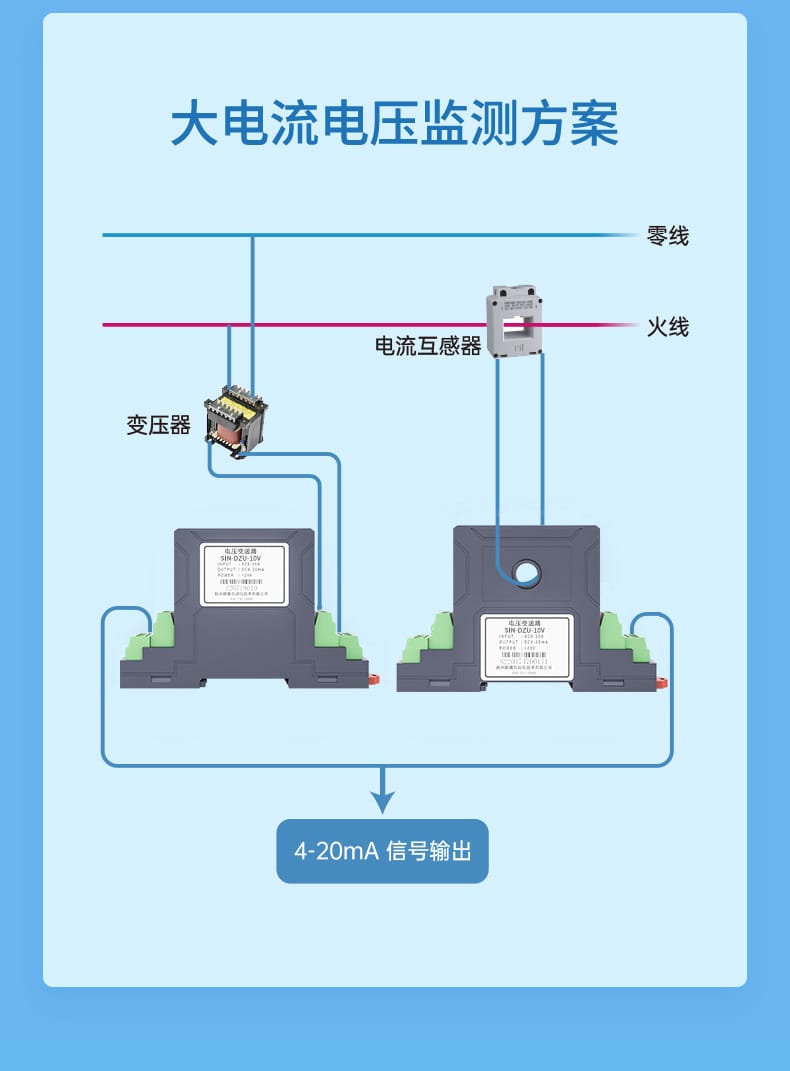

典型解決方案：大電流/電壓實時監測方案、電參量采集與歷史趨勢記錄、PLC模擬量輸入模塊配套、分布式能源管理系統（EMS）前端傳感。

? 安裝條件

機械固定：采用標準35mm DIN導軌卡扣安裝，輔助平面螺釘鎖緊，確保設備在高頻振動或沖擊環境下穩固不位移。
電氣接線：需預留獨立供電回路（默認DC24V）；輸入端并聯接入待測直流電壓源，輸出端按協議接入接收設備（PLC/記錄儀/數顯屏）；信號線與動力線建議分槽走線。
環境適配：安裝場所環境溫度應嚴格控制在-20℃~+80℃區間，避免陽光直射、強腐蝕氣體及高粉塵區域；相對濕度建議≤85%RH且無凝露現象。
系統對接：支持與現有配電網絡無縫融合，需保證現場接地電阻符合國標要求，以充分發揮3KV隔離抗干擾優勢；復雜工況可預約工程師上門指導布線與參數配置。

?? 注意事項

嚴禁超量程使用：輸入電壓絕對不可超過額定量程的2倍，瞬時過壓可能導致內部穩壓器件擊穿或精度永久性偏移。
規范接線與極性核對：通電前務必嚴格區分正負極（POWER+/GND 及 INPUT+/INPUT-），反接將直接損毀電源芯片；建議采用屏蔽雙絞線傳輸信號以提升抗擾度。
定期校準與維護：盡管產品具備低漂移特性，但在貿易結算或強制計量節點，建議每1~2年進行一次第三方權威校準（我司可提供有償校準服務），確保數據可溯源。
規避劣質替代品：切勿選用鋁線圈或無隔離保護的廉價儀表，此類產品易發熱、線性度差且存在短路起火隱患，將大幅增加后期運維與停機成本。
定制與售后服務：特殊量程、非標準輸出或異形安裝尺寸需提前與技術客服確認圖紙；全國20余個省級服務中心提供7×24小時響應、預約上門調試、系統培訓及備件快速更換服務。
