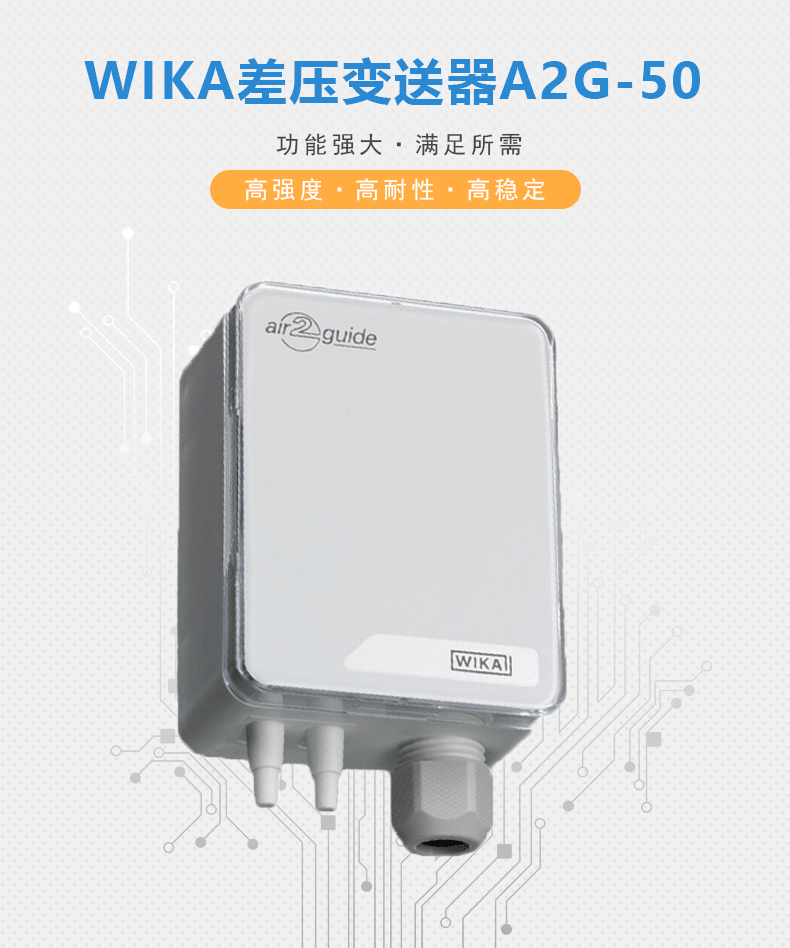

WIKA A2G-50 差壓變送器產品詳解

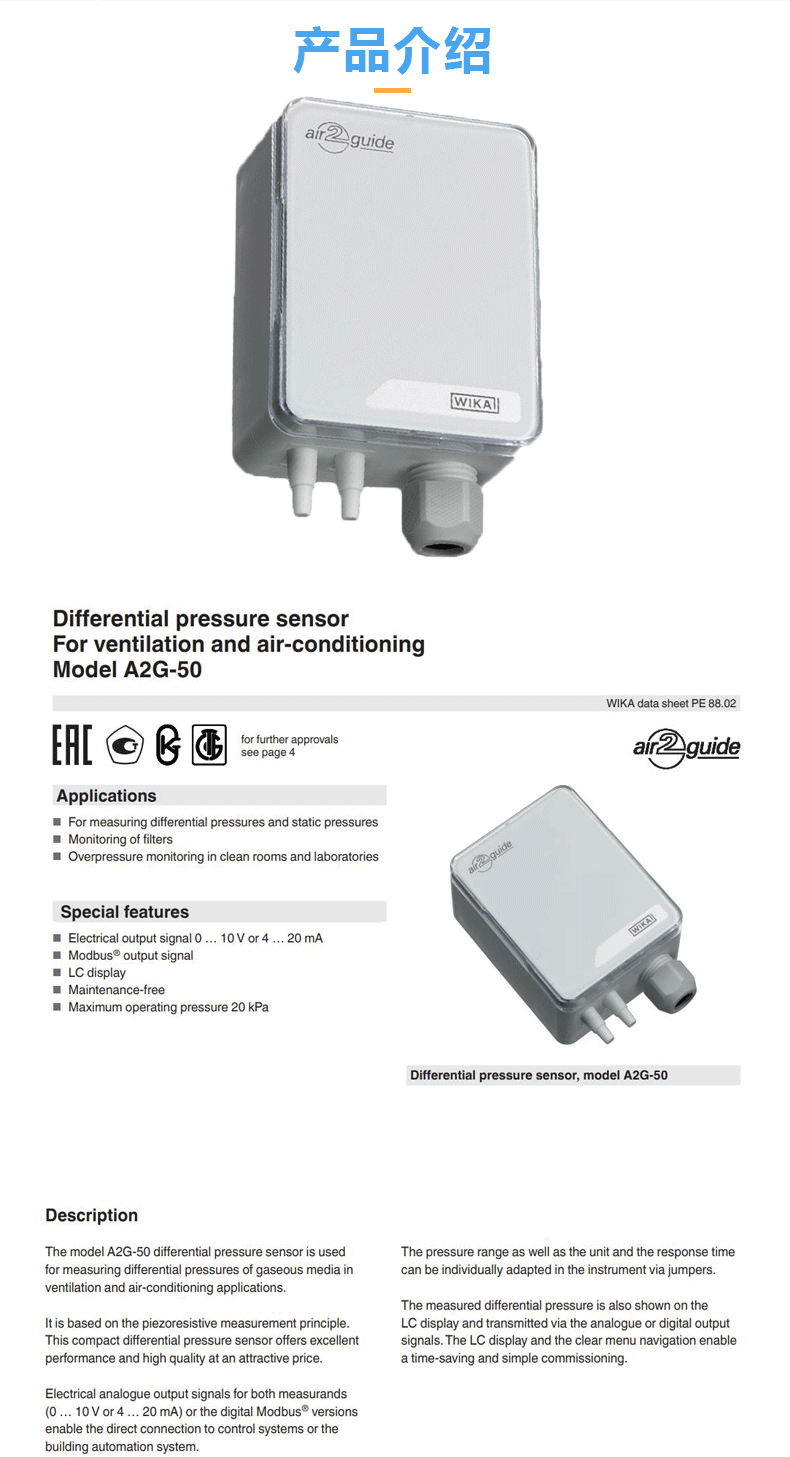

產品概述
威卡（WIKA）A2G-50 是一款功能強大、高免維護的差壓變送器，專為測量氣體介質的差壓和靜態壓力而設計?；趬鹤枋綔y量原理，該設備在通風和空調應用中表現出色，兼具高性能與高性價比，緊湊的設計使其能夠直接連接控制系統。

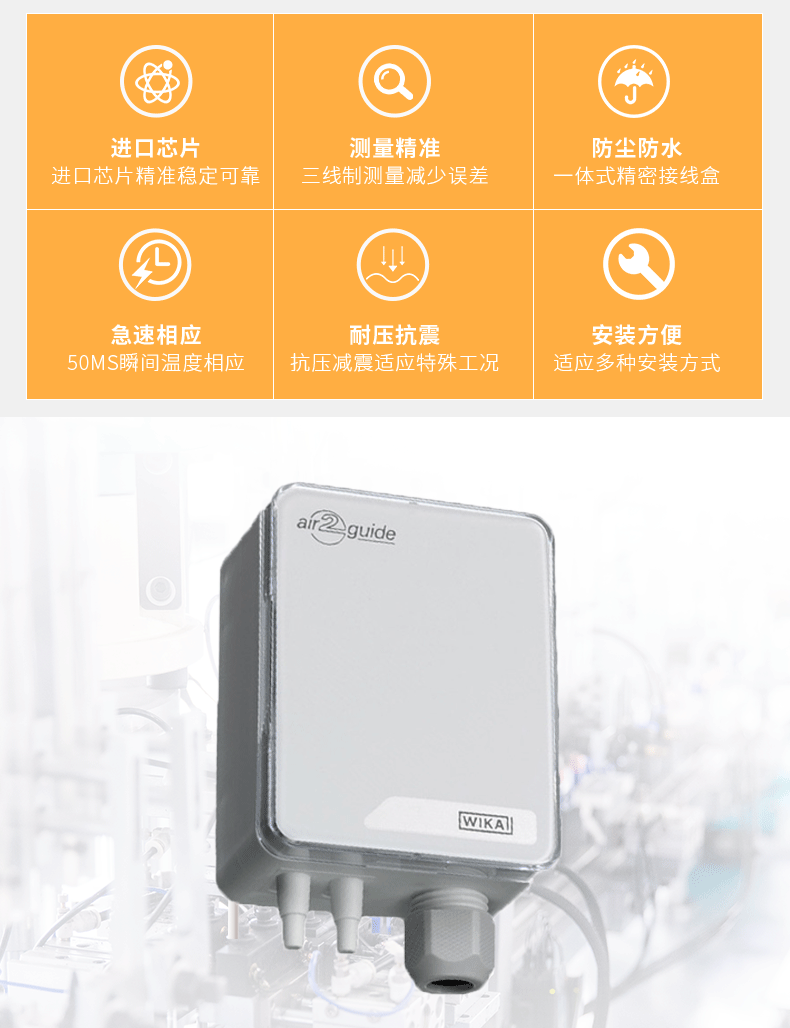

核心特點
- 高穩定性與耐性：具備高強度、高耐性及高穩定性，抗震性強，適應特殊工況。
- 精準測量：采用進口薄膜電阻元及芯片，測量精度高，三線制測量減少誤差，動態誤差低。
- 便捷經濟：無需補償導線，節省費用；一體式精密接線盒構造，安裝方便。
- 堅固耐用：機械強度高，耐壓性能好，一體式線盒構造堅固不易損壞。
- 防護性能：防塵防水（IP54），絕緣防潮、防腐，適用于潮濕地帶。
- 響應迅速：響應時間少，急速響應（約 50ms 瞬間溫度響應）。
- 靈活配置：支持 LC 顯示屏顯示，壓力范圍、單位及響應時間可通過跳線或菜單個性化適配。
- 免維護設計：高免維護特性，降低長期運營成本。

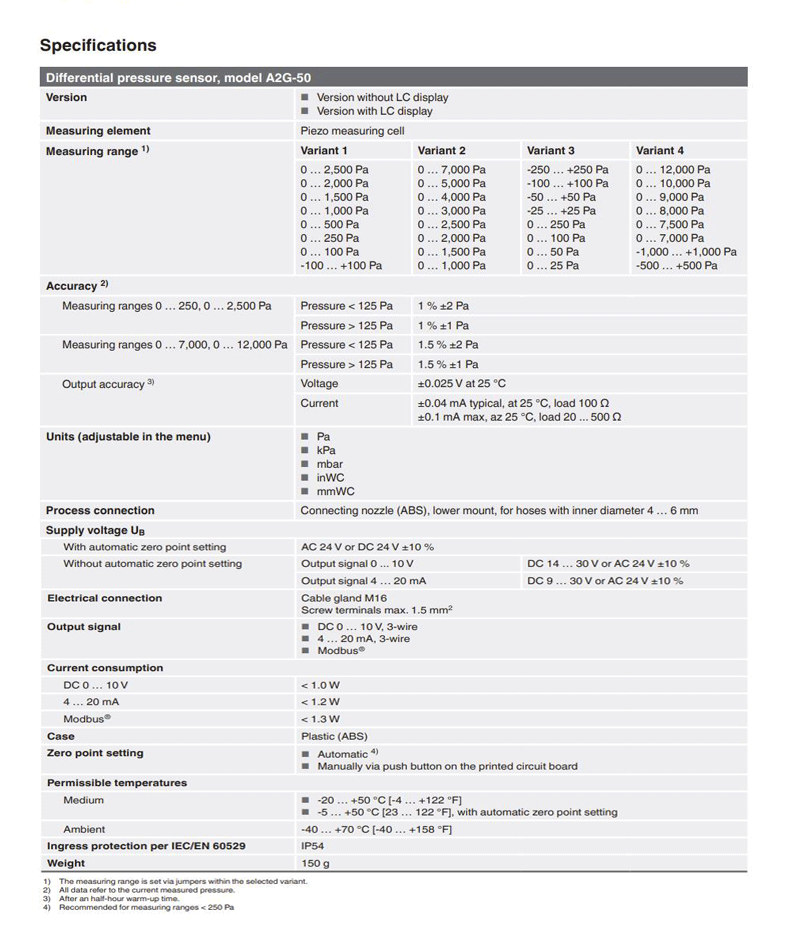

技術參數
- 測量原理：壓阻式測量單元 (Piezo measuring cell)
- 測量范圍：多種 Variant 可選，涵蓋 0...250 Pa 至 0...12,000 Pa，包括雙向壓力（如 -250...+250 Pa）
- 精度：根據量程不同，精度為 1% 或 1.5%（含偏差±1Pa 或±2Pa）
- 輸出信號：
- 模擬量：0...10V (3-wire) 或 4...20mA (3-wire)
- 數字量：Modbus (RS-485, RTU 模式)
- 供電電壓：
- AC 24V 或 DC 24V (±10%)
- 部分版本支持 DC 14...30V 或 DC 9...30V
- 過程連接：ABS 材質連接噴嘴，底部安裝，適用于內徑 4...6 mm 軟管
- 電氣連接：M16 電纜格蘭頭，螺絲端子最大 1.5mm2
- 外殼材質：塑料 (ABS)
- 防護等級：IP54
- 溫度范圍：
- 介質溫度：-20...+50°C (自動零點設置時為 -5...+50°C)
- 環境溫度：-40...+70°C
- 功耗：<1.0W (0...10V), <1.2W (4...20mA), <1.3W (Modbus)
- 重量：150g

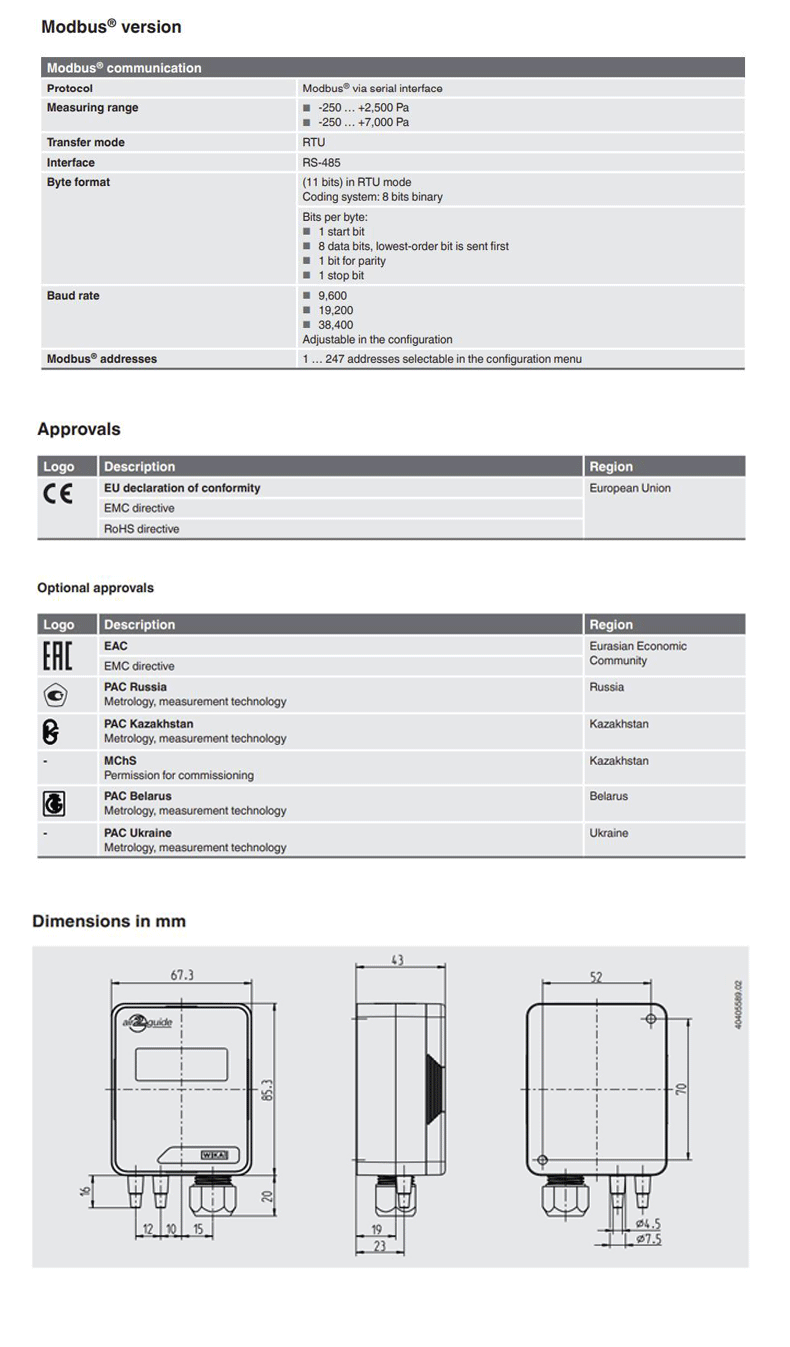

- Modbus 通訊：波特率 9600/19200/38400 可調，地址 1...247 可選
應用行業
- 暖通空調 (HVAC)：通風和空調系統中的氣體差壓測量。
- 潔凈技術：潔凈室和實驗室的過壓監控。
- 過濾監控：過濾器狀態監測。
- 通用工業：適用于多種工作環境，包括潮濕地帶。
安裝條件
- 管路連接：使用內徑 4...6 mm 的軟管連接至底部安裝噴嘴。
- 電氣接線：通過 M16 電纜格蘭頭接入，端子接線最大截面積 1.5mm2。
- 環境要求：安裝環境溫度需在 -40...+70°C 之間，介質溫度不超過 50°C。
- 供電匹配：根據所選輸出信號版本（電壓/電流/Modbus）提供對應的供電電壓（AC/DC 24V 等）。
注意事項
- 預熱時間：精度數據參考值為半小時預熱后的結果。
- 零點設置：對于小于 250 Pa 的測量范圍，推薦使用自動零點設置功能。
- 防護限制：雖然具備 IP54 防護，但仍需注意極端環境下的防腐防潮維護。
- 參數配置：壓力范圍、單位及響應時間可通過儀器內部跳線或菜單進行個性化適配。
- 通訊設置：Modbus 版本需正確配置波特率及地址以確保與控制系統的正常連接。
