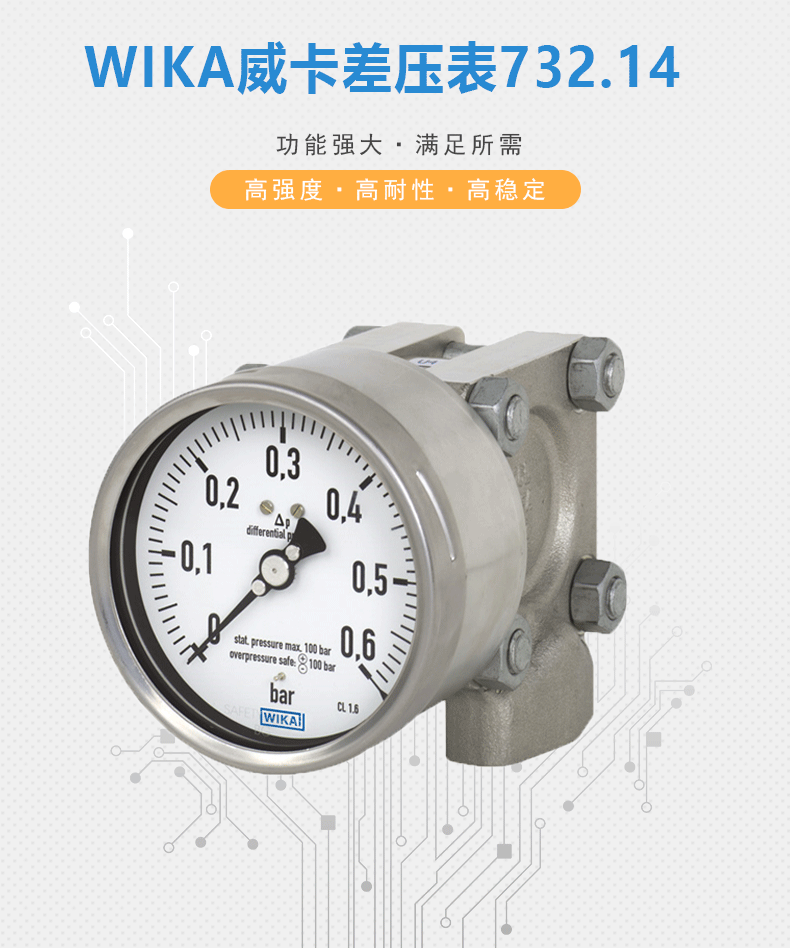

威卡 (WIKA) 732.14 系列差壓表產品技術規格書

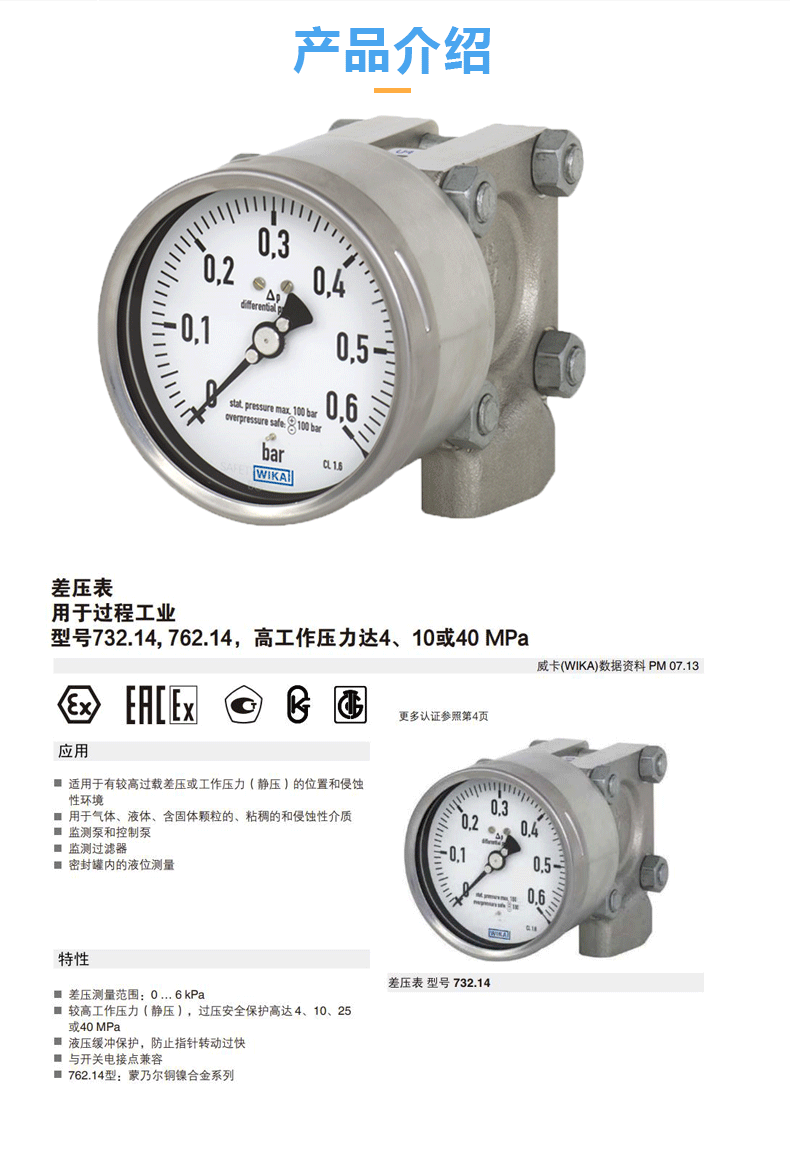

產品概述

威卡 (WIKA) 732.14 系列差壓表是一款專為過程工業設計的高性能測量?jī)x表，適用于監測泵、控制泵、過濾器及密封罐液位等關鍵場景。該系列產品具備高強度、高耐性及高穩定性的特點，能夠在侵蝕性環境及高過載差壓條件下可靠運行，滿足氣體、液體、含固體顆粒、粘稠及侵蝕性介質的測量需求。

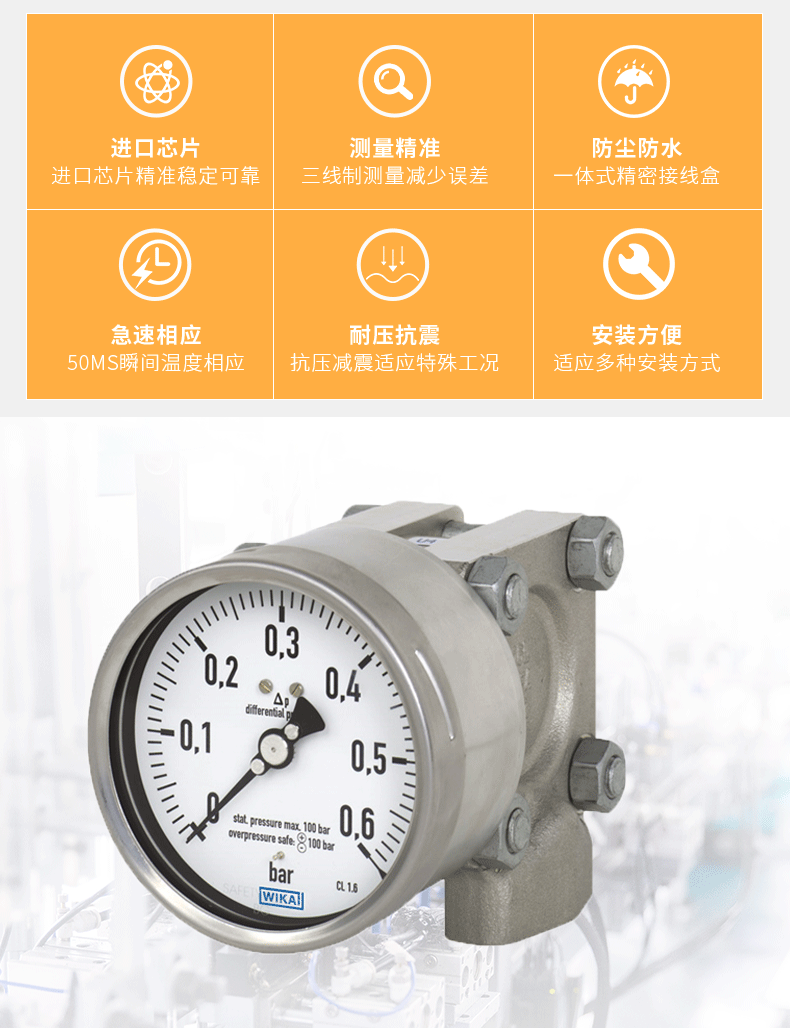

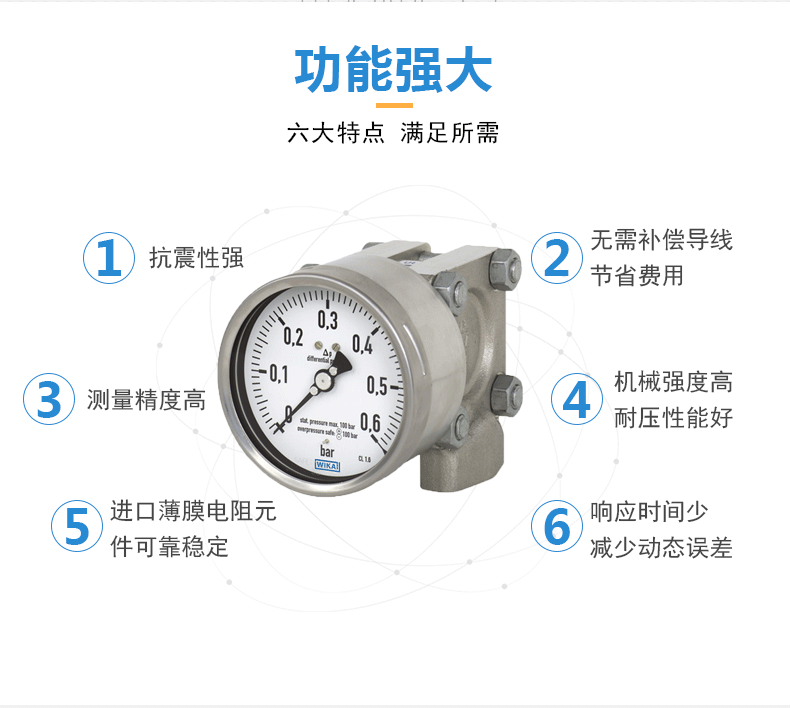

核心特點

高精度測量：采用進口芯片及薄膜電阻元件，確保測量精準穩定，型號 732.14 精度等級達 1.6 級。
卓越的耐性：機械強度高，耐壓性能好，過壓安全保護高達 40 MPa，具備液壓緩沖保護，防止指針轉動過快。
環境適應性強：防塵防水設計（IP54，充油型 IP65），適應潮濕地帶，絕緣防潮、防腐。
抗震抗動態誤差：抗震性強，減少動態誤差，三線制測量進一步降低誤差，急速響應（50MS 瞬間溫度響應）。
安裝與維護便捷：無需補償導線，節省費用，一體式精密接線盒構造，堅固不易損壞，支持多種安裝方式。
定制化服務：可根據用戶使用需求打造完全匹配使用場景的定制產品。

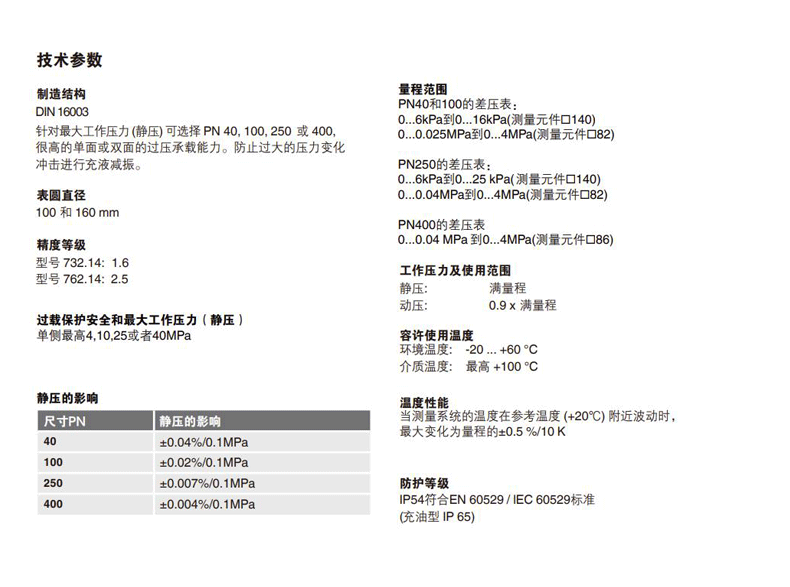

技術參數

參數項目	規格詳情
型號	732.14 (不銹鋼 316L), 762.14 (蒙乃爾合金)
表圓直徑	100 mm, 160 mm
差壓測量范圍	0...6 kPa 至 0...4 MPa (具體取決于 PN 等級)
工作壓力 (靜壓)	最高 4, 10, 25 或 40 MPa
精度等級	732.14: 1.6 級; 762.14: 2.5 級
防護等級	IP54 (標準型), IP65 (充液型)
環境溫度	-20...+60 ℃ (填充硅油允許 -40...+60 ℃)
介質溫度	最高 +100 ℃
溫度性能	參考溫度 (+20℃) 附近波動時，最大變化為量程的 ±0.5% / 10K
壓力接口	2×G? 內螺紋 (EN837), 徑向 (LM)
接液材質	316L 不銹鋼、蒙乃爾 2.4360/2.4375、Inconel、哈氏合金 C276
密封材質	FPM/FKM
表玻璃	多層安全表玻璃
充液	硅油 (除外：甘油)

應用行業

過程工業：適用于有較高過載差壓或工作壓力（靜壓）的位置。
泵系統監測：用于監測泵和控制泵的運行狀態。
過濾系統：監測過濾器堵塞情況。
液位測量：適用于密封罐內的液位測量。
特殊介質環境：適用于氣體、液體、含固體顆粒、粘稠的和侵蝕性介質的測量。

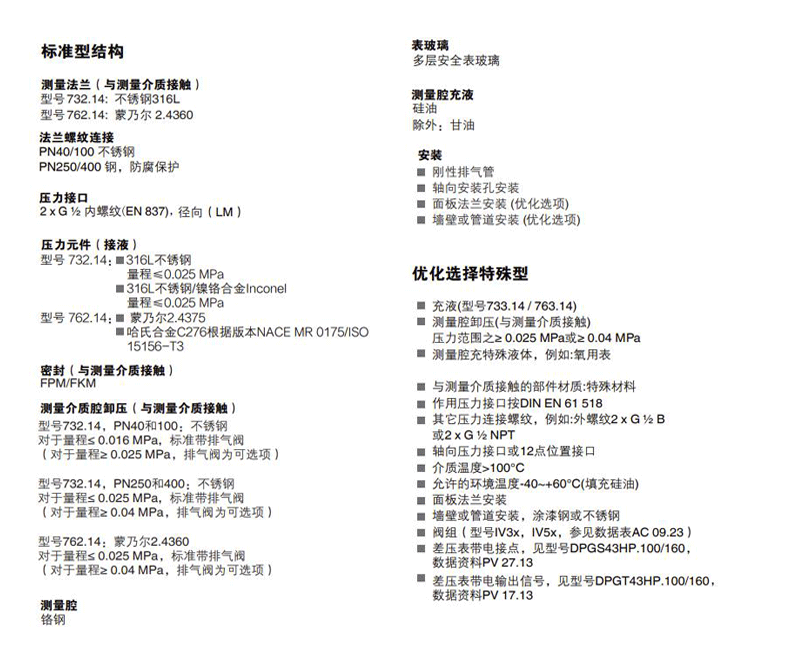

安裝條件

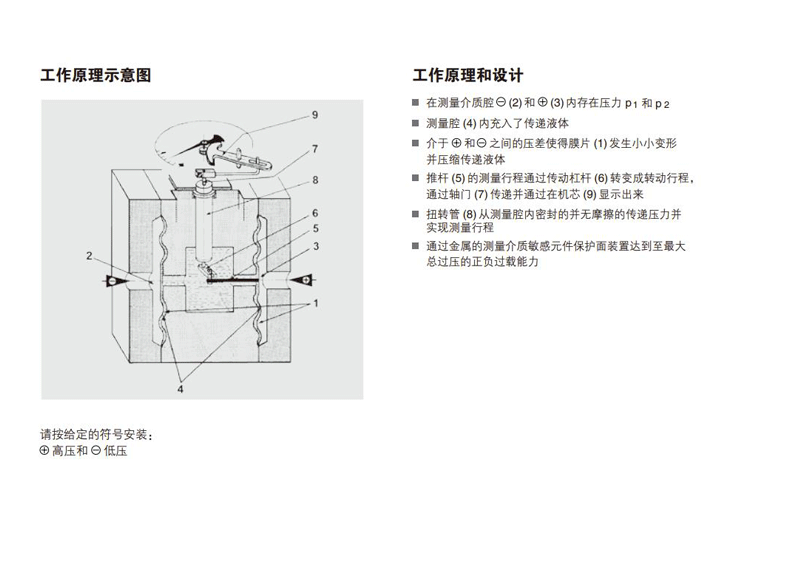

接口區分：請嚴格按符號安裝，區分高壓 (④) 和低壓 (●) 接口，避免接反。
安裝方式：支持剛性排氣管、軸向安裝孔安裝、面板法蘭安裝（優化選項）、墻壁或管道安裝（優化選項）。
固定支架：固定支架僅適合管道安裝。
連接標準：壓力接口按 EN837 標準，標準型為 2×G? 內螺紋徑向連接。

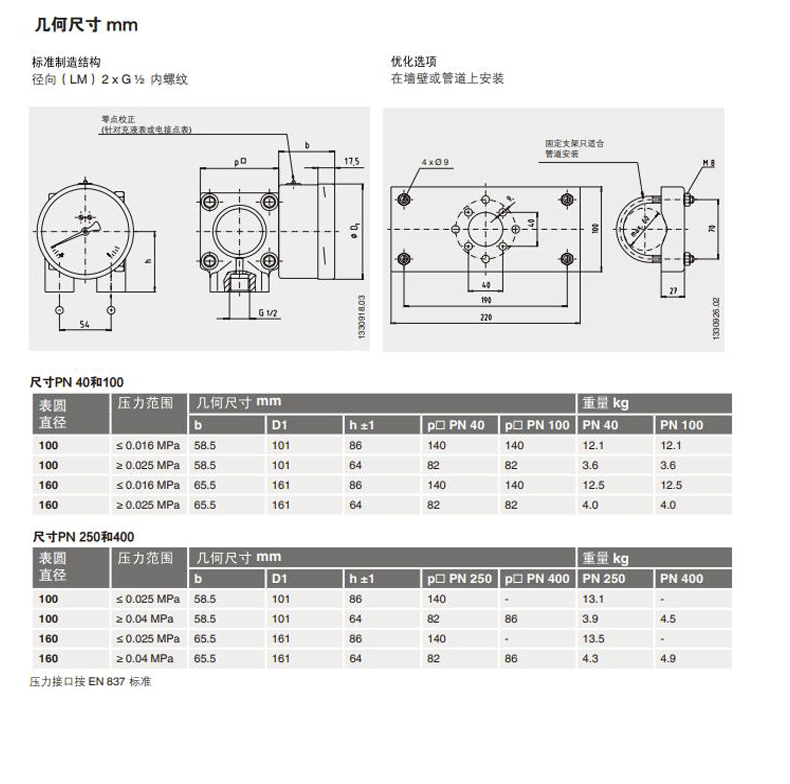

尺寸適配：根據 PN 等級 (40/100/250/400) 及量程選擇合適的法蘭尺寸及重量配置。

注意事項

靜壓影響：不同 PN 等級受靜壓影響不同，例如 PN40 為 ±0.04% / 0.1MPa，PN400 為 ±0.004% / 0.1MPa，選型時需考慮。
溫度限制：介質溫度不得超過 +100 ℃，環境溫度超出 -20...+60 ℃范圍需特殊定制（如填充硅油可低至 -40 ℃）。
過載保護：雖然具備過壓安全保護，但仍需確保工作壓力在額定范圍內，單側最高過載能力為 40 MPa。
排氣閥配置：量程 ≤ 0.025 MPa (PN40/100) 或 ≤ 0.025 MPa (PN250/400) 標準帶排氣閥，大量程為可選項。
特殊工況：若介質溫度 > 100℃或需要特殊材質（如氧用表），請選擇特殊型優化選項。
電接點與信號：如需帶電接點或電輸出信號，請參考特定型號 (如 DPGS43HP/DPGT43HP) 的數據資料。
