E+H 壓力變送器 PMC11-AA1U1PCX4JA 產品技術指南

? 核心特點

經濟緊湊型設計：專為標準過程應用打造，體積小巧，集成度高，大幅節省安裝空間與物料成本。
高性能陶瓷傳感技術：采用99.9%氧化鋁陶瓷膜片的電容式非充油傳感器，具備卓越的耐磨損性與抗化學污染能力。
高精度與高穩定性：參考測量精度達±0.5% FS，長期漂移僅0.2%/年，配合高重復性確保過程監測數據持續可靠。
靈活配置與便捷部署：支持自定義量程，出廠預設定，現場安裝與參數設置省時高效，降低調試門檻。
優質材質工藝：關鍵接觸部件采用316L不銹鋼與高純陶瓷，通過多項工業測試驗證，適應復雜工況。

?? 技術參數

參數項目	規格指標
測量原理	表壓測量
過程壓力范圍	400 mbar ~ 40 bar (6 ~ 600 psi)
最大過壓限定值	60 bar (900 psi)
參考測量精度	±0.5% 滿量程(FS)
長期穩定性	≤0.2% URL/年
過程溫度	-25℃ ~ +85℃ (-13℉ ~ +185℉)
環境溫度	-40℃ ~ +70℃ (-40℉ ~ +158℉)
過程連接	螺紋接口：G1/4、G1/2、M NPT 1/4、M NPT 1/2、DIN 13
供電電壓	模擬量輸出：10~30 VDC；0~10 V輸出：12~30 VDC
輸出信號	4~20 mA / 0~10 V
認證文件	提供 EN 10204 3.1 出廠檢測報告，支持除油脂清洗定制

? 應用行業

本產品廣泛應用于過程自動化與控制領域，特別適用于以下行業：

化工與石油化工
水處理與水務管理
食品與飲料加工
制藥與生物工程
通用機械制造與 HVAC 系統

適用于對氣體或液體進行低成本、高可靠性表壓測量的常規工業場景。

?? 安裝條件

為確保設備最佳性能與使用壽命，請嚴格遵循以下安裝規范：

環境選擇：安裝位置應遠離強振動源、強電磁干擾、高溫輻射及陽光直射區域，保持通風干燥。
管路連接：根據實際工況選擇合適的螺紋密封方式（如生料帶或專用密封膠），確保連接牢固且無介質泄漏。注意螺紋規格與管道匹配。
方向與姿態：建議按照銘牌標注的流向箭頭安裝，垂直安裝時優先保證傳感器朝上或水平，避免積液或氣泡積聚影響測量準確性。
電氣接線：遵循防爆與安全規范，使用屏蔽電纜并妥善接地。接線盒需完全閉合以滿足 IP 防護等級要求。
系統匹配：安裝前務必核對介質兼容性、過程壓力/溫度是否超出額定范圍，并確認量程已按實際需求預置。

?? 注意事項

嚴禁超壓運行：絕對壓力不得超過最大過壓限值（60 bar），否則將導致不可逆的傳感器損壞。
介質兼容性檢查：雖采用316L與高純陶瓷，但仍需確認被測氣體/液體無強腐蝕性或含易結晶顆粒，以防堵塞或侵蝕。
扭矩控制：安裝緊固時請使用合適扳手，禁止過度擰緊，以免陶瓷膜片受力破裂或變形。
定期維護校準：建議每1-2年進行一次零點與量程校驗，以維持±0.5%的高精度表現。
存儲與運輸：短期存放應避免極端溫濕度，包裝需防震防潮，拆封后盡快安裝。
合規使用：設備附帶 EN 10204 3.1 質量證書，請妥善保管以便質量追溯；特殊工況（如防爆區）需額外配置對應認證模塊。

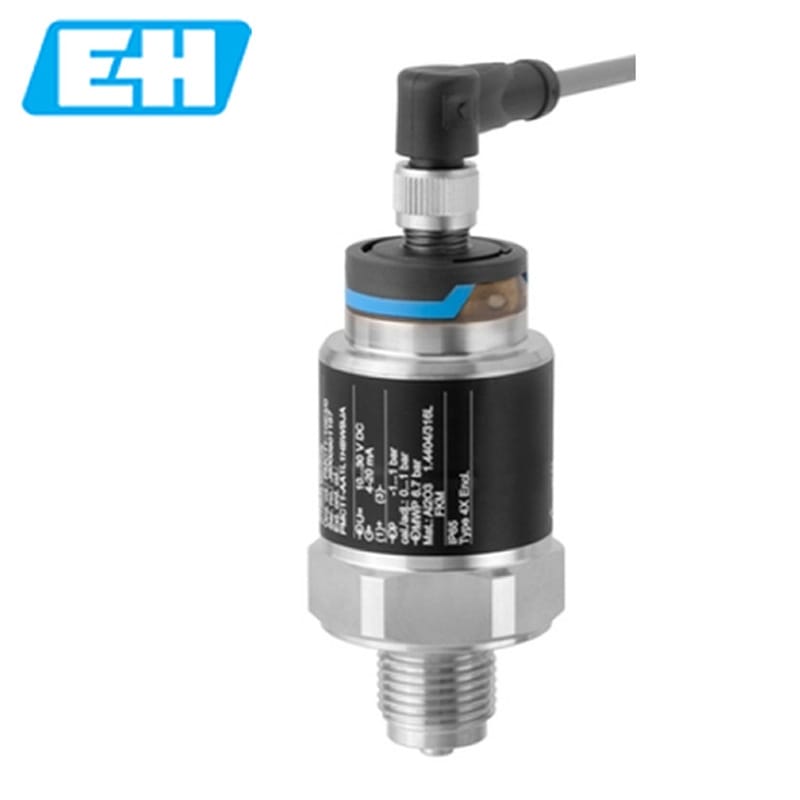

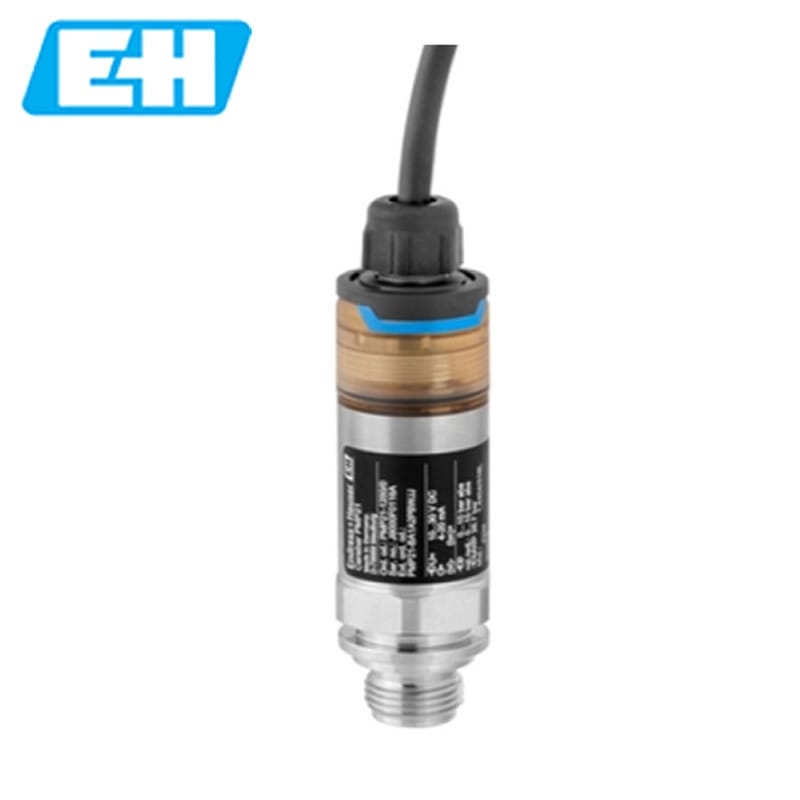

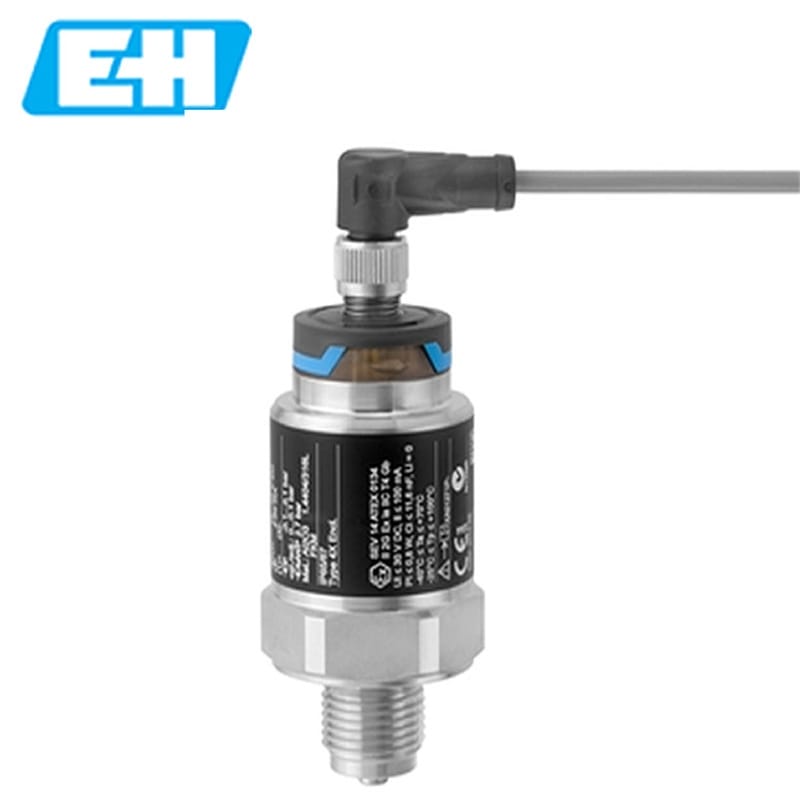

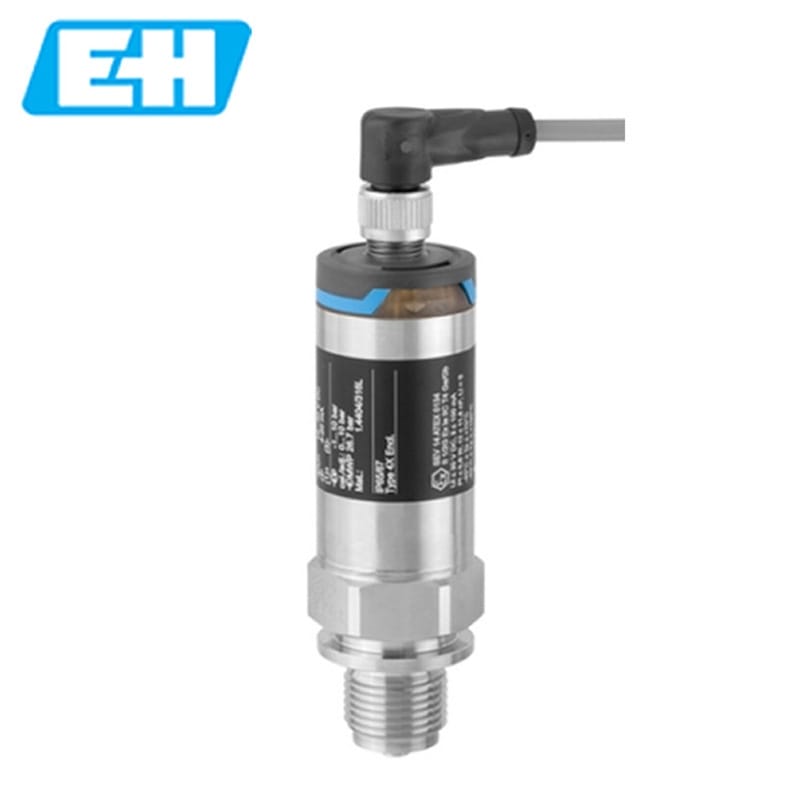

表壓測量Cerabar PMC11

經濟型壓力變送器帶陶瓷膜片傳感器，用于氣體或液體測量。

Cerabar PMC11是性價比高的緊湊型壓力變送器。帶電容式非充油型陶瓷膜片傳感器，表壓測量范圍為400 mbar...40 bar。PMC11能夠在過程行業的標準應用中使用，采用高品質材料，例如316L和99.9% Al2O3，滿足各類應用條件。

壓力變送器PMC11優勢：

變送器結構緊湊且允許自定義量程，能夠在工廠中便捷省時地完成安裝和設置

具有高長期穩定性和高重復性的同時，參考測量精度可達0.5%，保證在普通過程應用中高質量地完成過程監測

陶瓷膜片采用非充油型電容式傳感器，具有強耐磨損能力，通過各種類型測試，保證在過程應用中具有優秀的長期穩定性。

壓力變送器PMC11應用領域：

壓力變送器帶非充油型陶瓷膜片傳感器，在氣體或液體中進行表壓測量。

過程連接：螺紋

過程溫度：-25...+85°C (-13...+185°F)

過程壓力：400 mbar...+40 bar (6...600 psi)

測量精度：滿量程的±0.5%

壓力變送器PMC11特征規格：

測量原理	表壓
特點	經濟型壓力變送器，采用電容性陶瓷膜片傳感器
供電電壓	模擬量輸出：10…30 VDC 0...10 V輸出：12…30 VDC
參考測量精度	0.5 %
長期穩定性	0.2 % URL /年
過程溫度	-25…+85 °C (-13…+185 °F)
環境溫度	-40…+70 °C (-40…+158 °F)
傳感器	+400 mbar…+40 bar (+6 psi...+600 psi)
最大過壓限定值	最大60 bar (900 psi)
過程連接	螺紋： G1/4、G1/2、 MNPT 1/4、MNPT 1/2、 DIN13
通信	4...20 mA 0...10 V
設計認證	EN10204EN -3.1出廠檢測報告除油脂清洗

......................................................................................................................................................................................................................................................................................................................................
