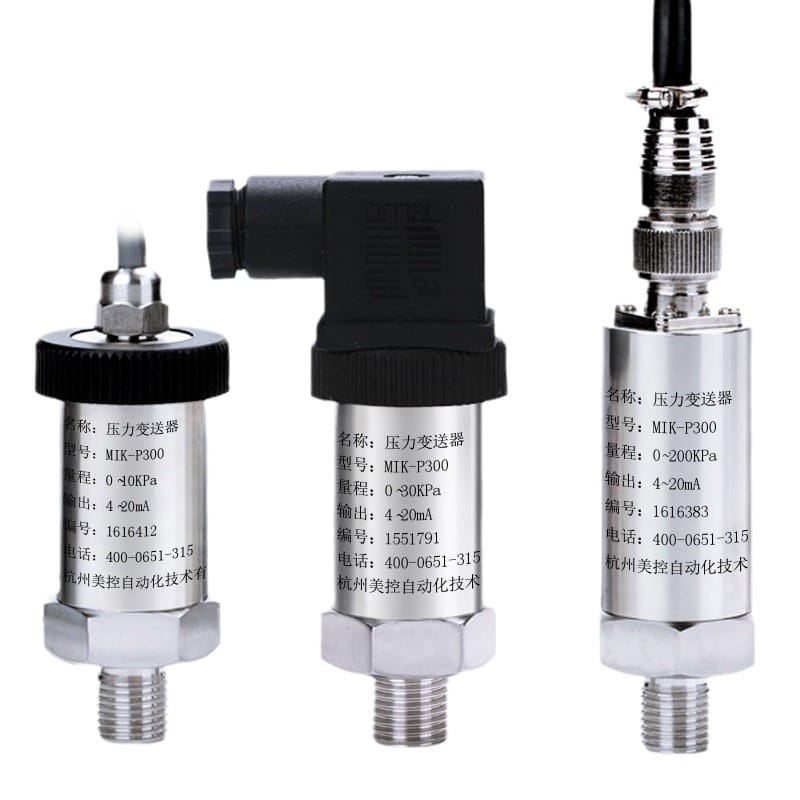

美控高精度擴散硅壓力變送器傳感器

核心特點

特性	說明

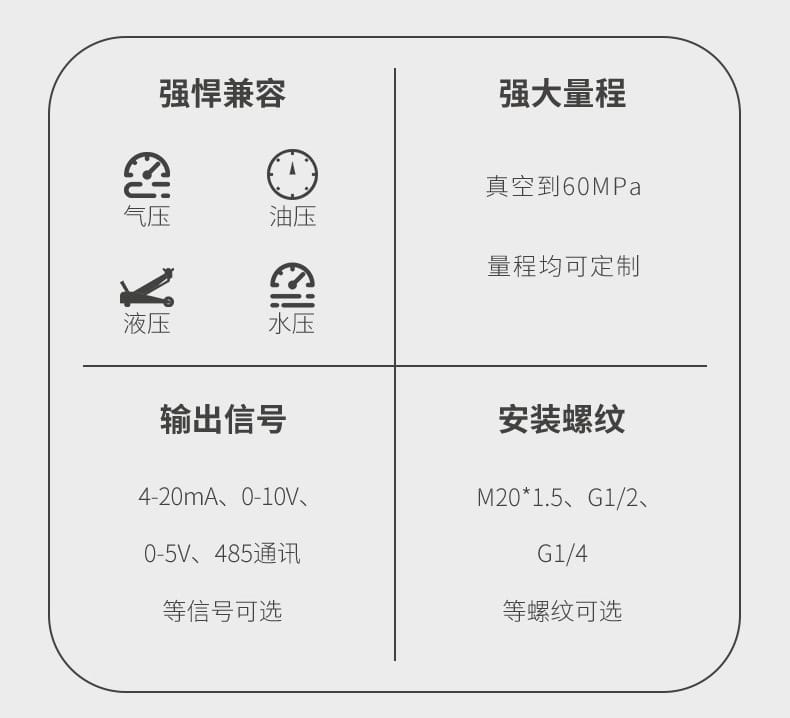

強悍兼容	氣壓、油壓、液壓、水壓全介質適用
強大量程	真空至60MPa，量程可定制
高精度測量	0.1%測量精度，0.01%線性度

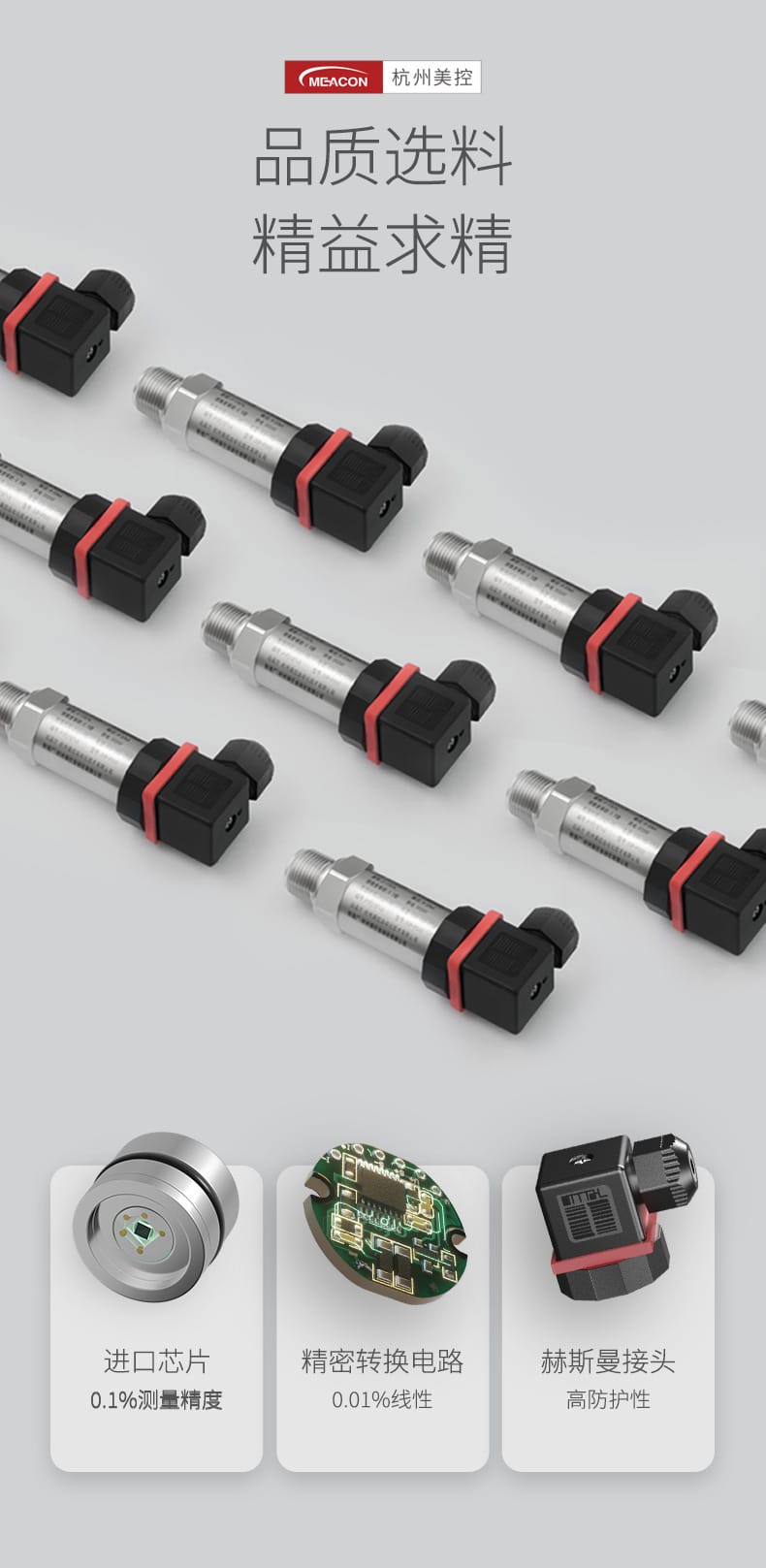

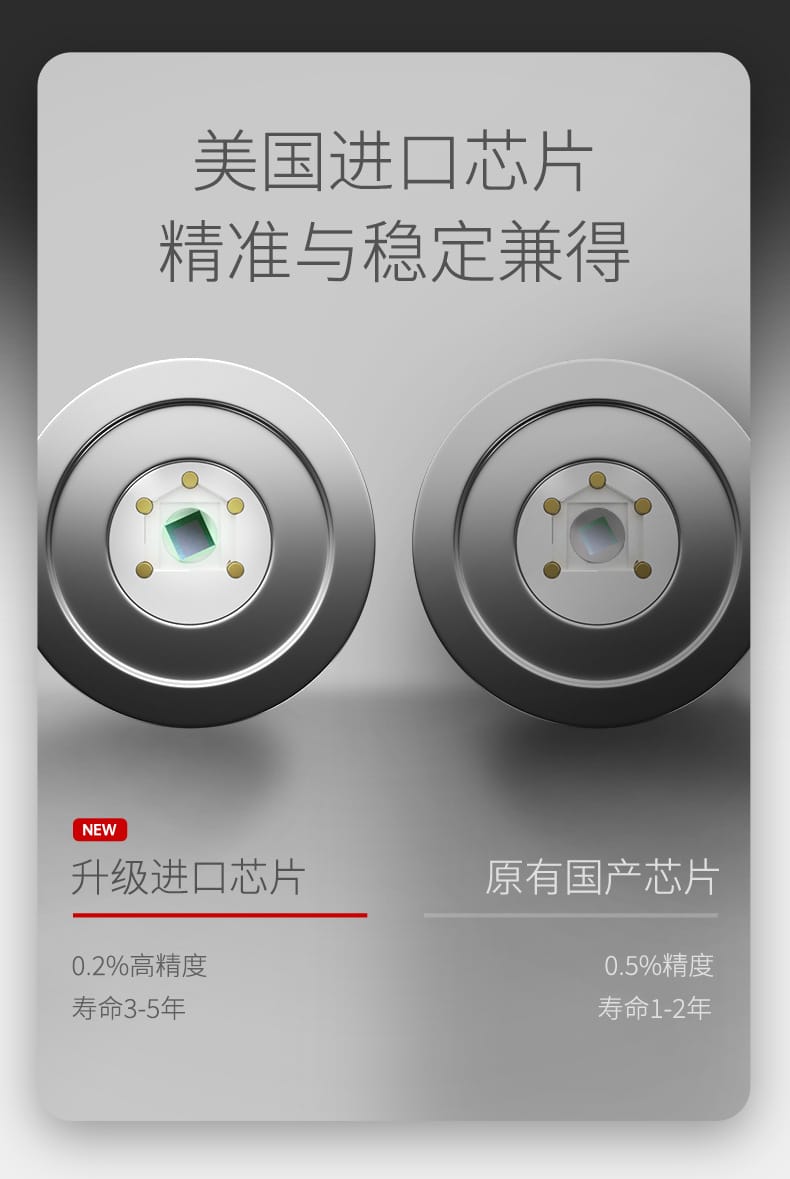

優質芯片	美國進口芯片，壽命3-5年，精度0.2%

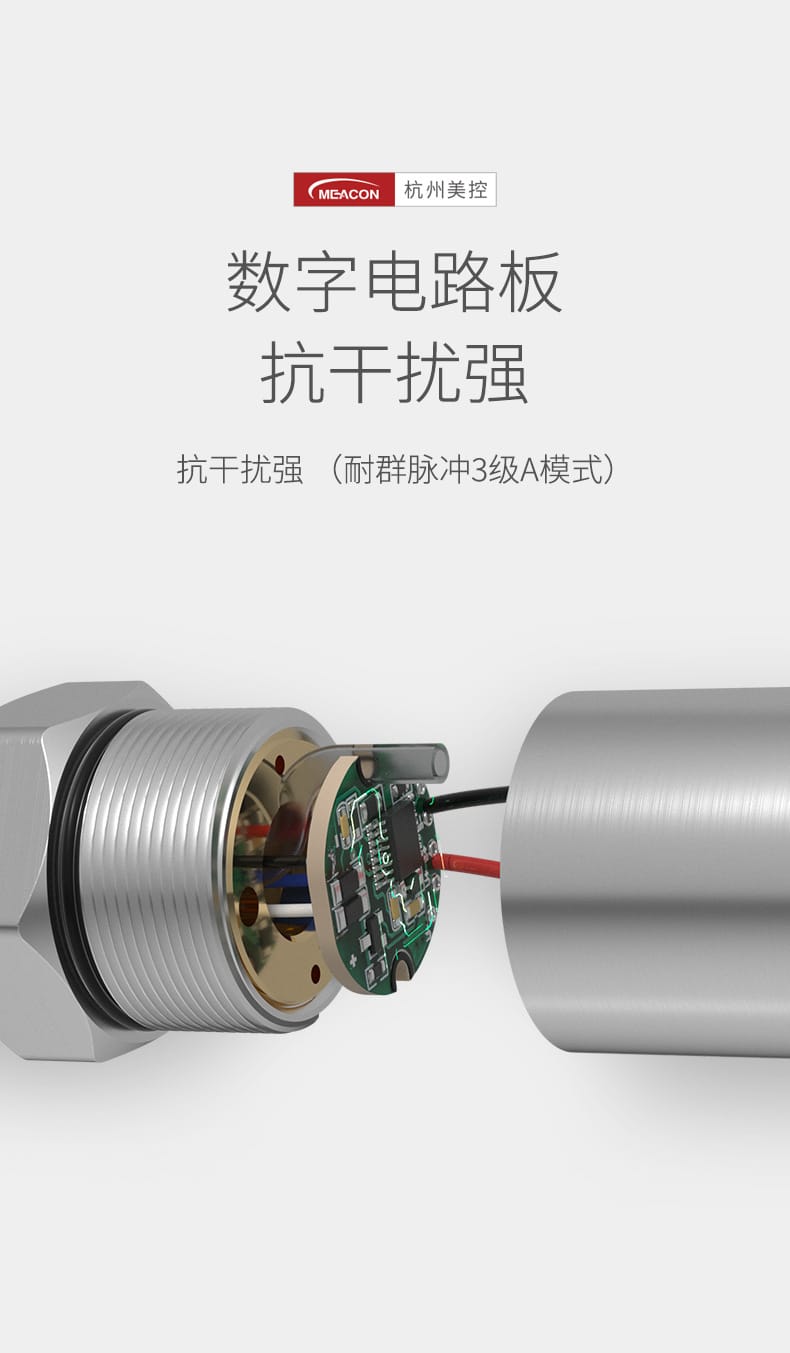

數字電路板	抗干擾強，耐群脈沖3級A模式

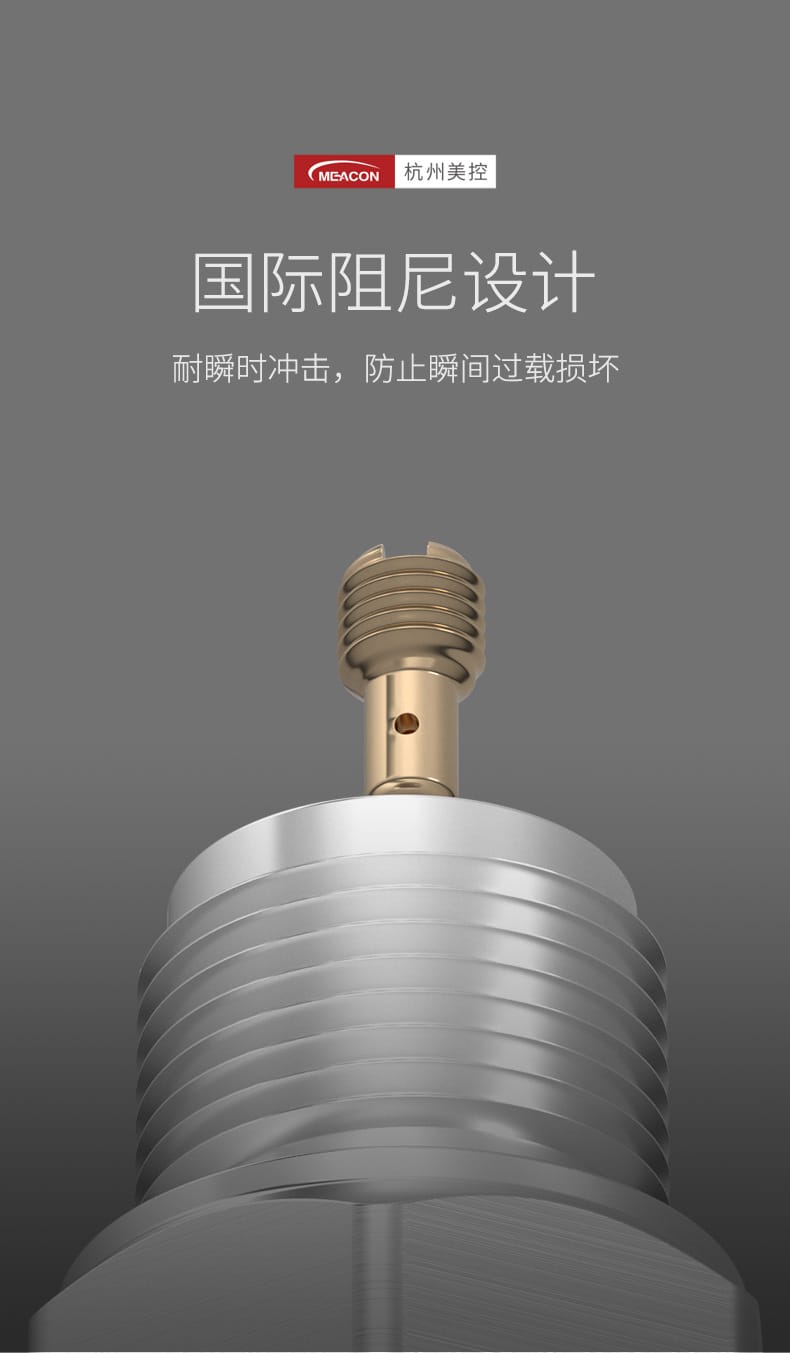

國際阻尼設計	耐瞬時沖擊，防止瞬間過載損壞

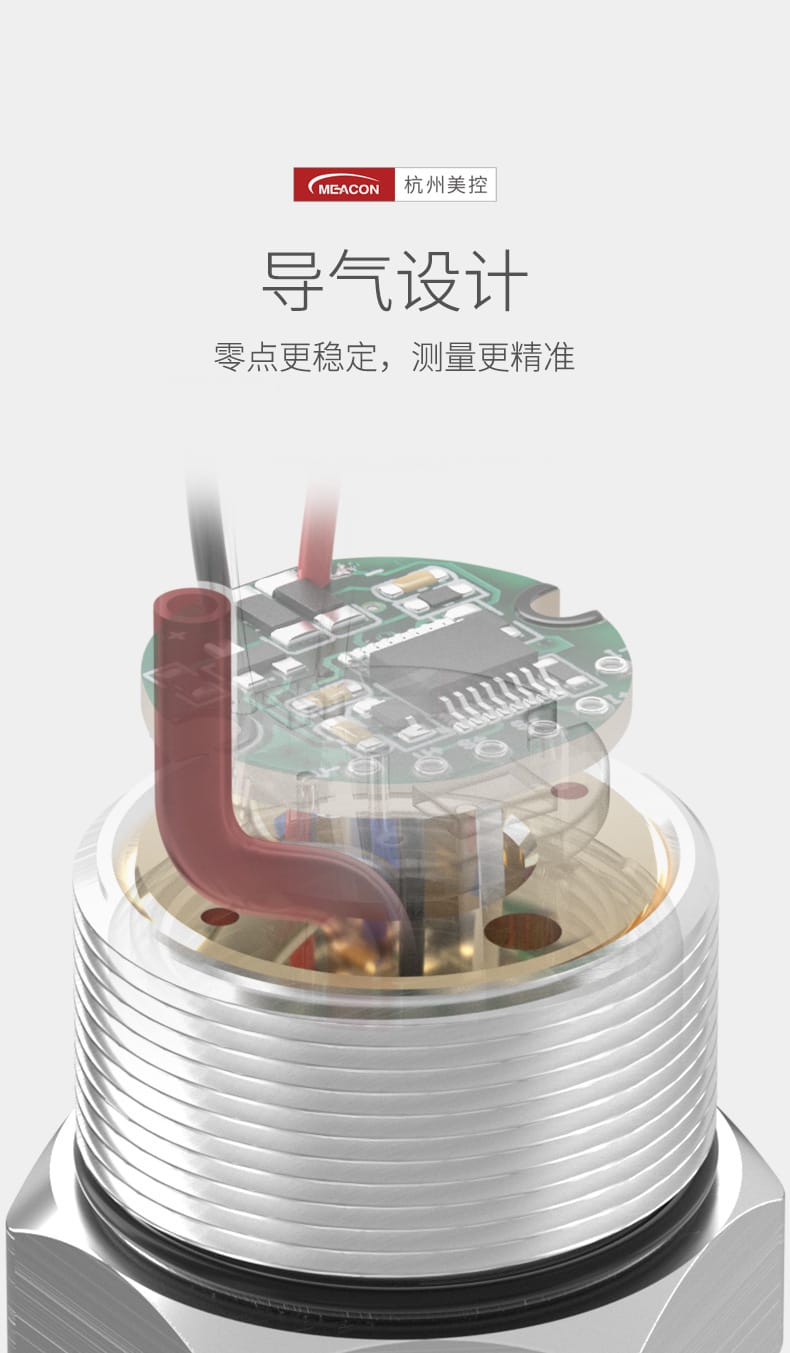

導氣設計	零點更穩定，測量更精準

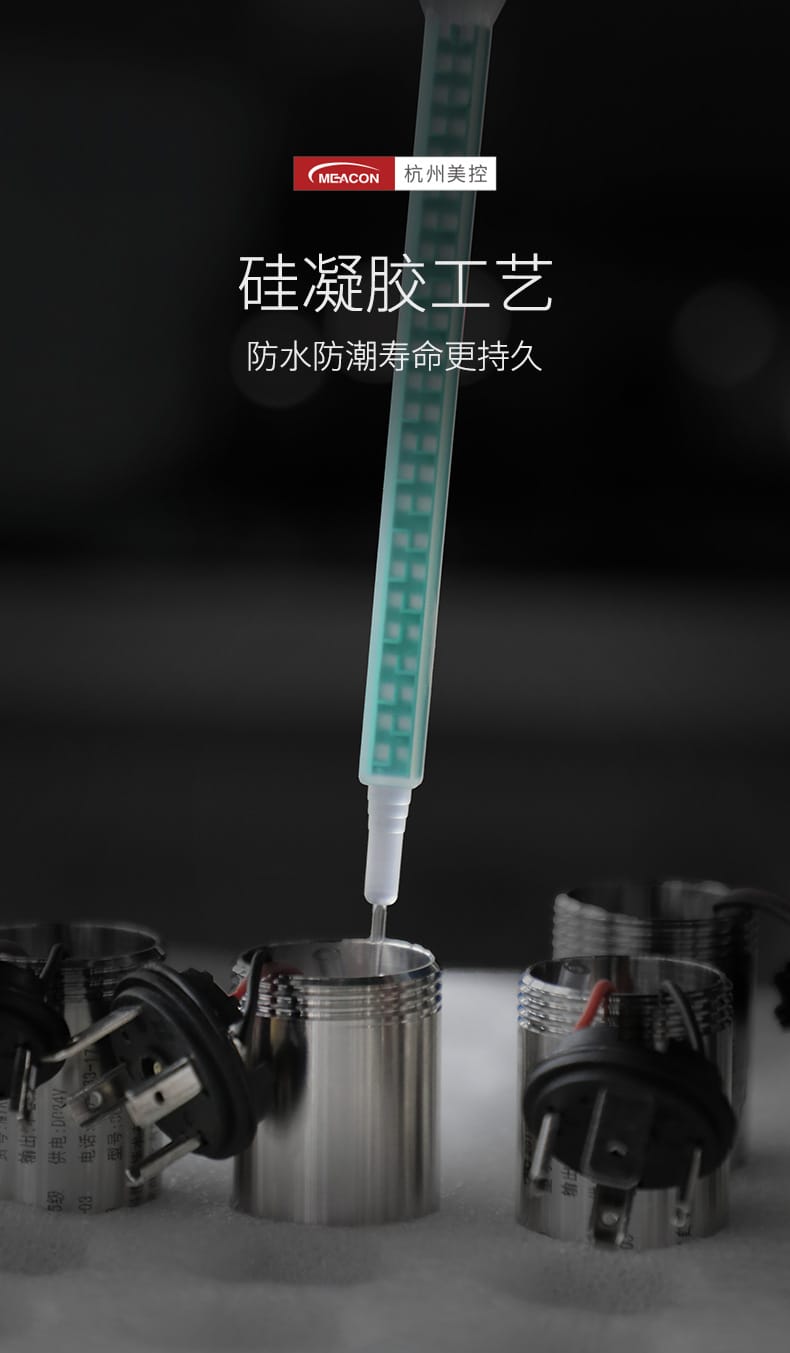

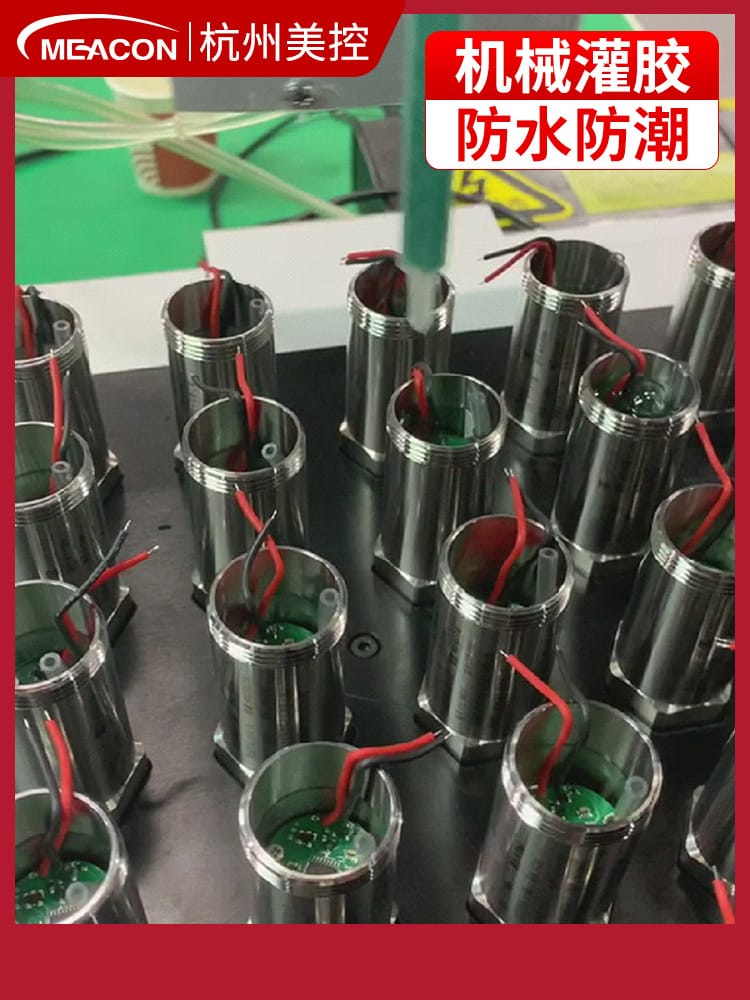

硅凝膠工藝	機械灌膠防水防潮，壽命持久
精密標定	16次精準標定，美國GE公司0.02%精度氣標機

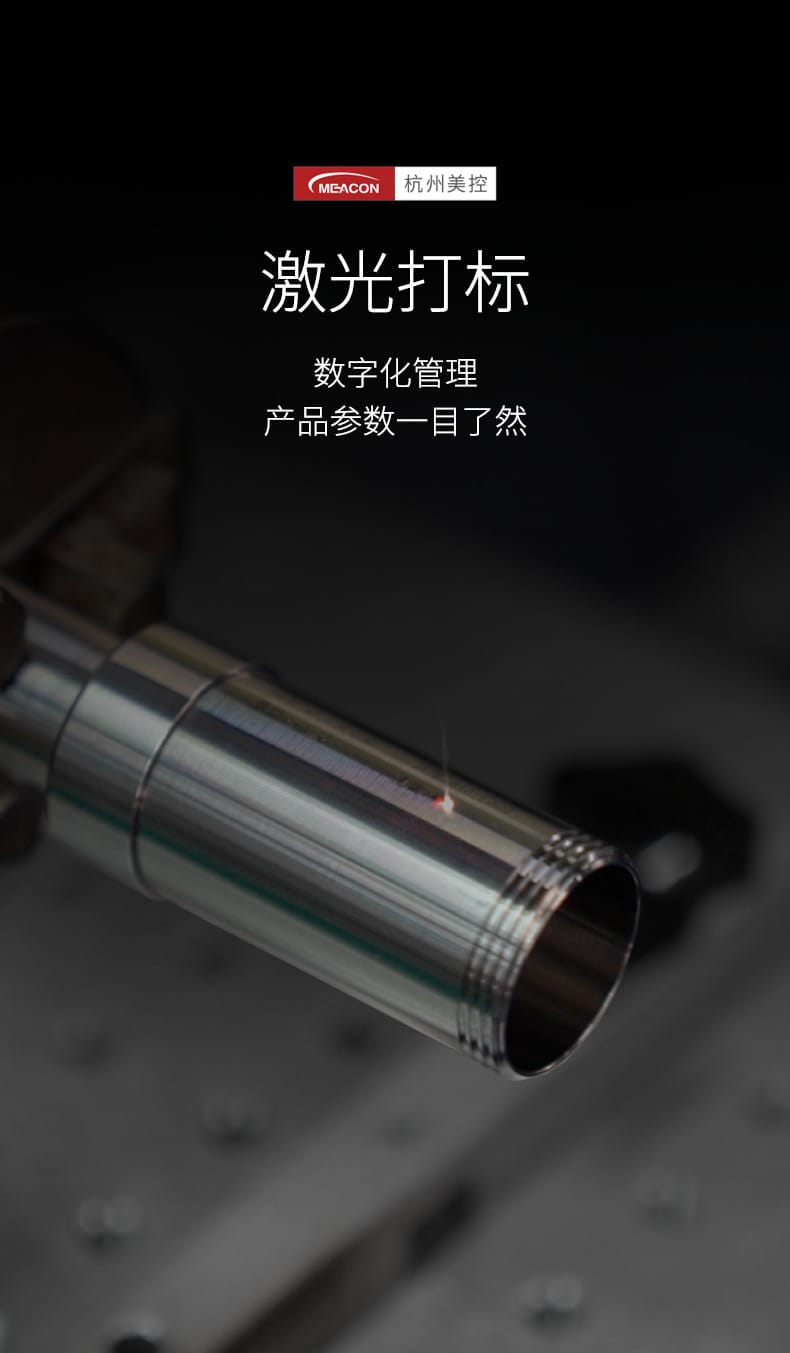

激光打標	數字化管理，產品參數一目了然

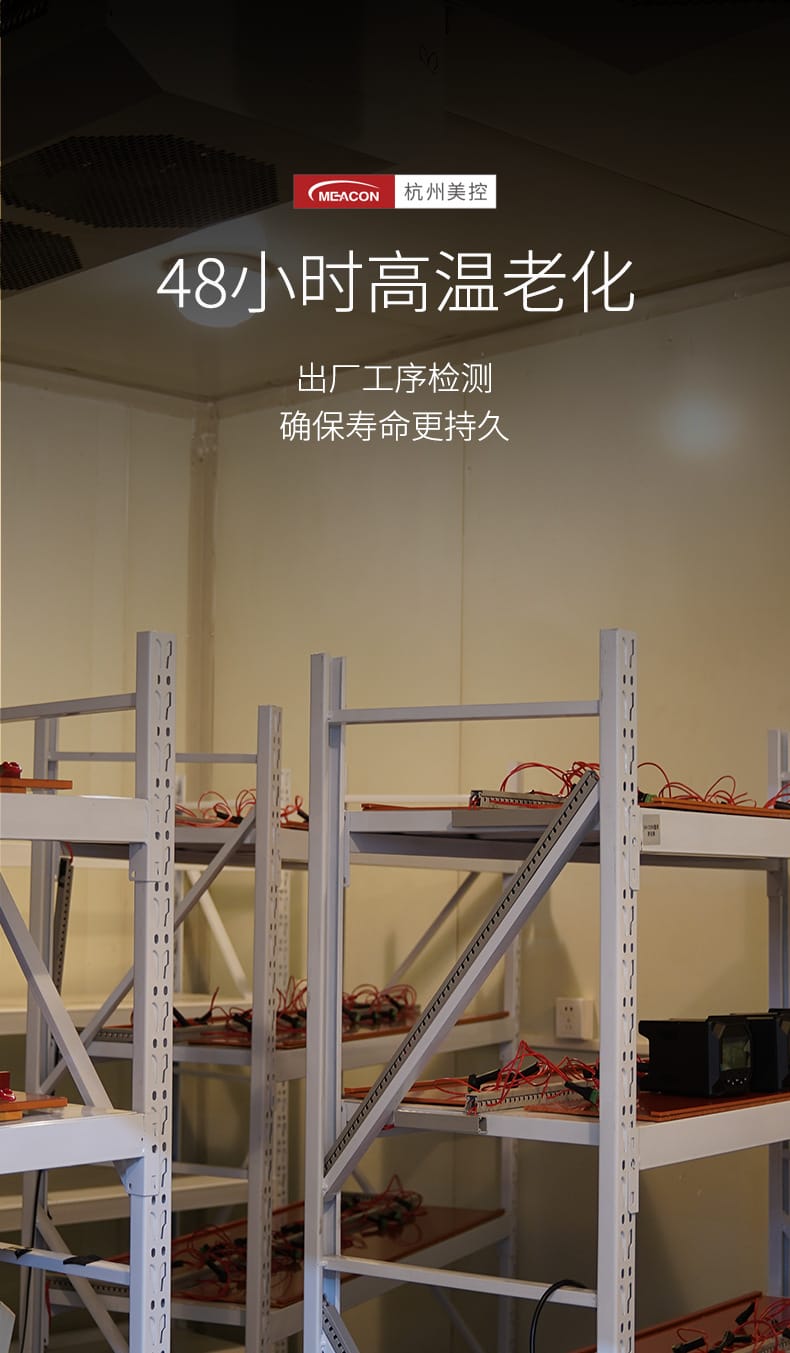

高溫老化測試	48小時高溫老化，出廠工序全檢測

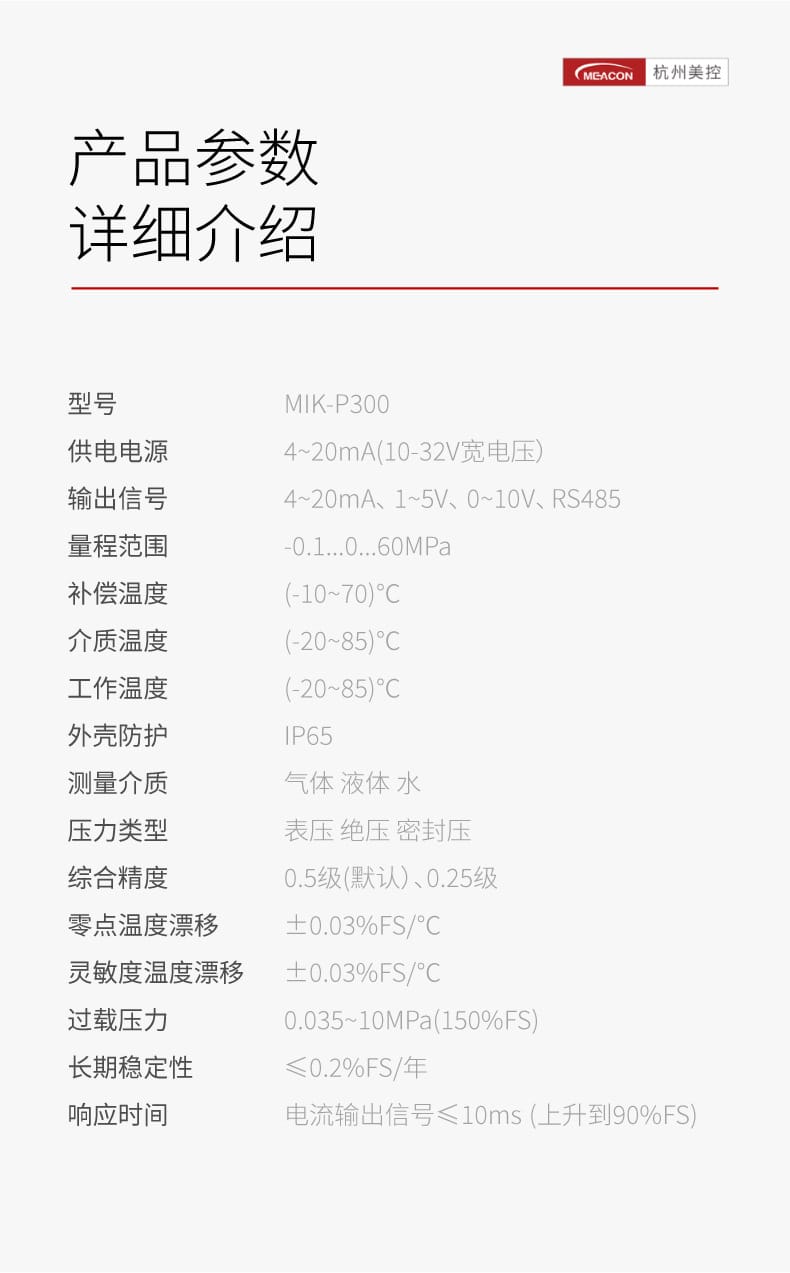

技術參數

參數項	規格
型號	MIK-P300
供電電源	4~20mA（10-32V寬電壓）
輸出信號	4~20mA、1~5V、0~10V、RS485
量程范圍	-0.1...0...60MPa
補償溫度	(-10~70)℃
介質溫度	(-20~85)℃
工作溫度	(-20~85)℃
外殼防護	IP65
測量介質	氣體、液體、水
壓力類型	表壓、絕壓、密封壓
綜合精度	0.5級（默認）、0.25級
零點溫度漂移	±0.03%FS/℃
靈敏度溫度漂移	±0.03%FS/℃
過載壓力	0.035~10MPa（150%FS）
長期穩定性	≤0.2%FS/年
響應時間	≤10ms（電流輸出信號，上升到90%FS）

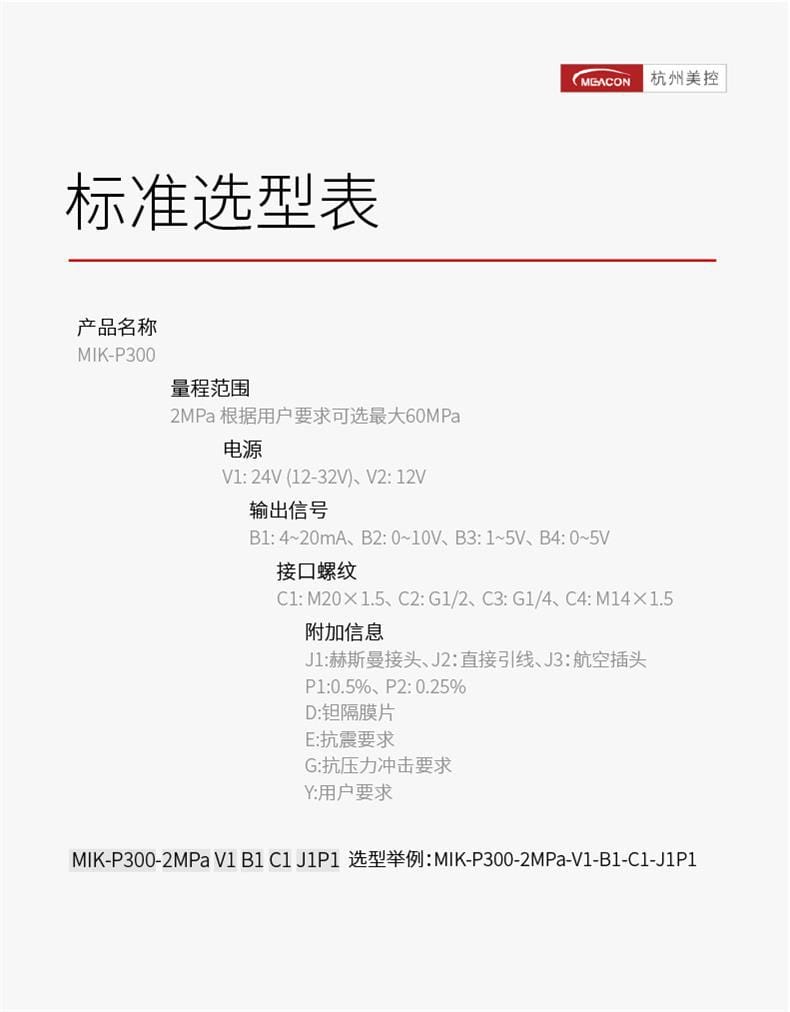

可選配置

配置項	選項
電源	V1：24V（12-32V）、V2：12V
輸出信號	B1：4~20mA、B2：0~10V、B3：1~5V、B4：0~5V
接口螺紋	C1：M20×1.5、C2：G1/2、C3：G1/4、C4：M14×1.5
接頭類型	J1：赫斯曼接頭、J2：直接引線、J3：航空插頭
精度等級	P1：0.5%、P2：0.25%
特殊要求	D：鉭隔膜片、E：抗震要求、G：抗壓力沖擊要求

選型示例：MIK-P300-2MPa-V1-B1-C1-J1-P1

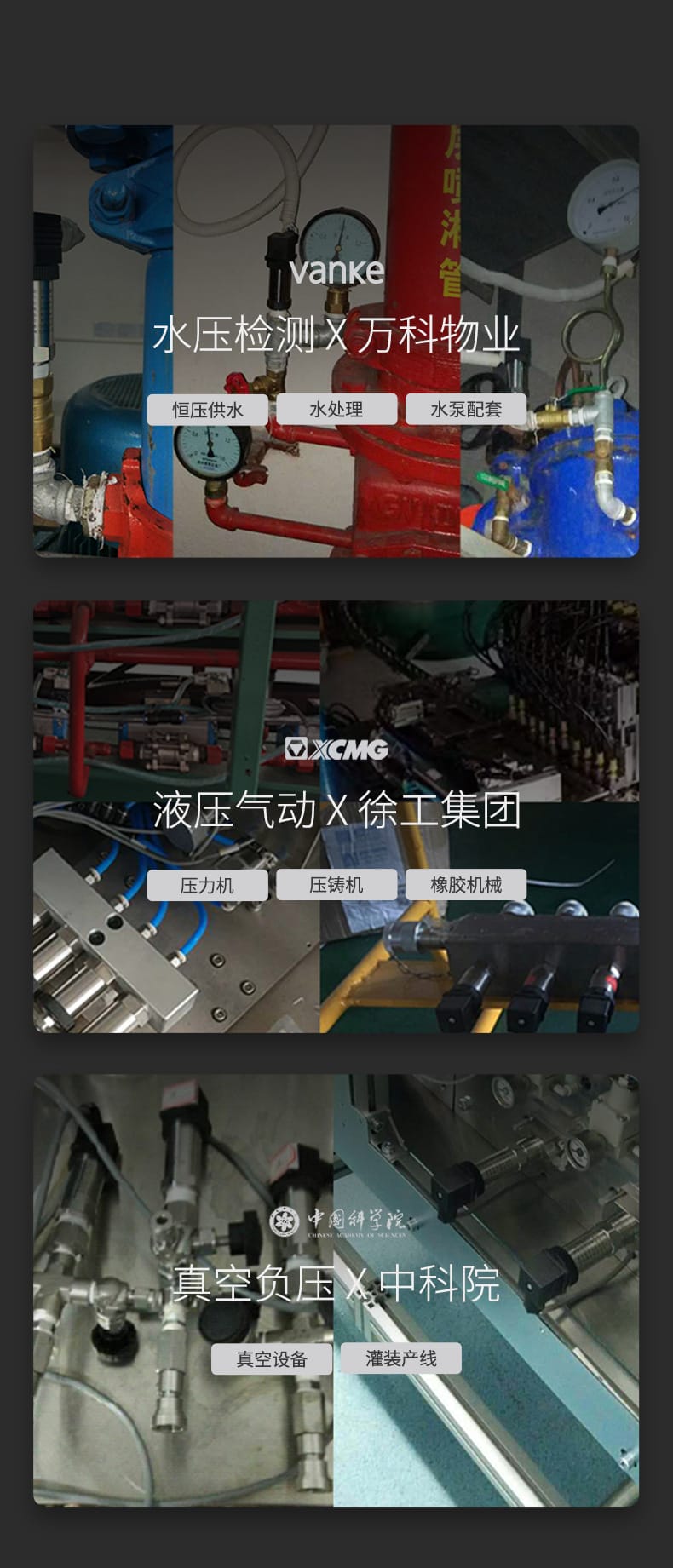

應用行業

應用領域	典型場景	合作客戶
水壓檢測	恒壓供水、水處理、水泵配套	萬科物業
液壓氣動	壓力機、壓鑄機、橡膠機械	徐工集團
真空負壓	真空設備、灌裝產線	中科院

廣泛服務行業

石油化工、機械制造、食品飲料、環保水務、能源電力、科研院所、高校實驗室等

安裝條件

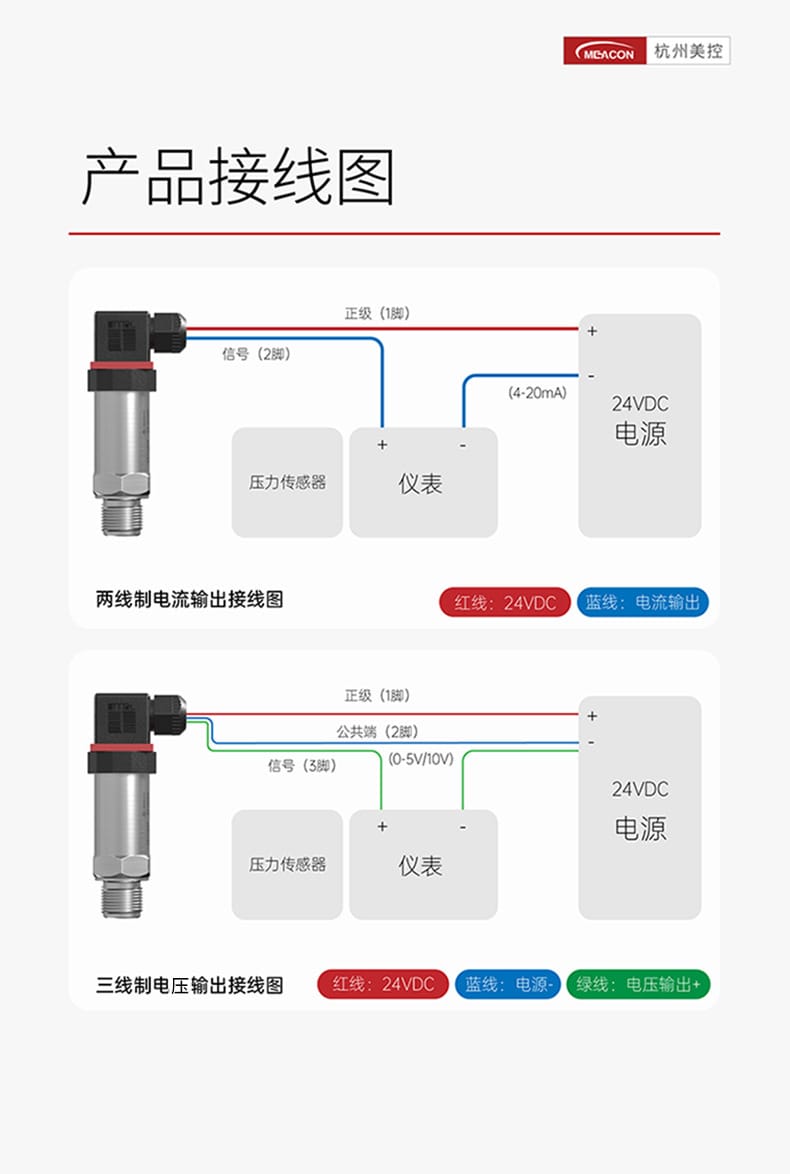

電氣接線

兩線制電流輸出（4-20mA）

紅線：24VDC（電源正）
藍線：電流輸出（信號正）

三線制電壓輸出（0-5V/0-10V）

紅線：24VDC（電源正）
藍線：電源負（公共端）
綠線：電壓輸出正（信號正）

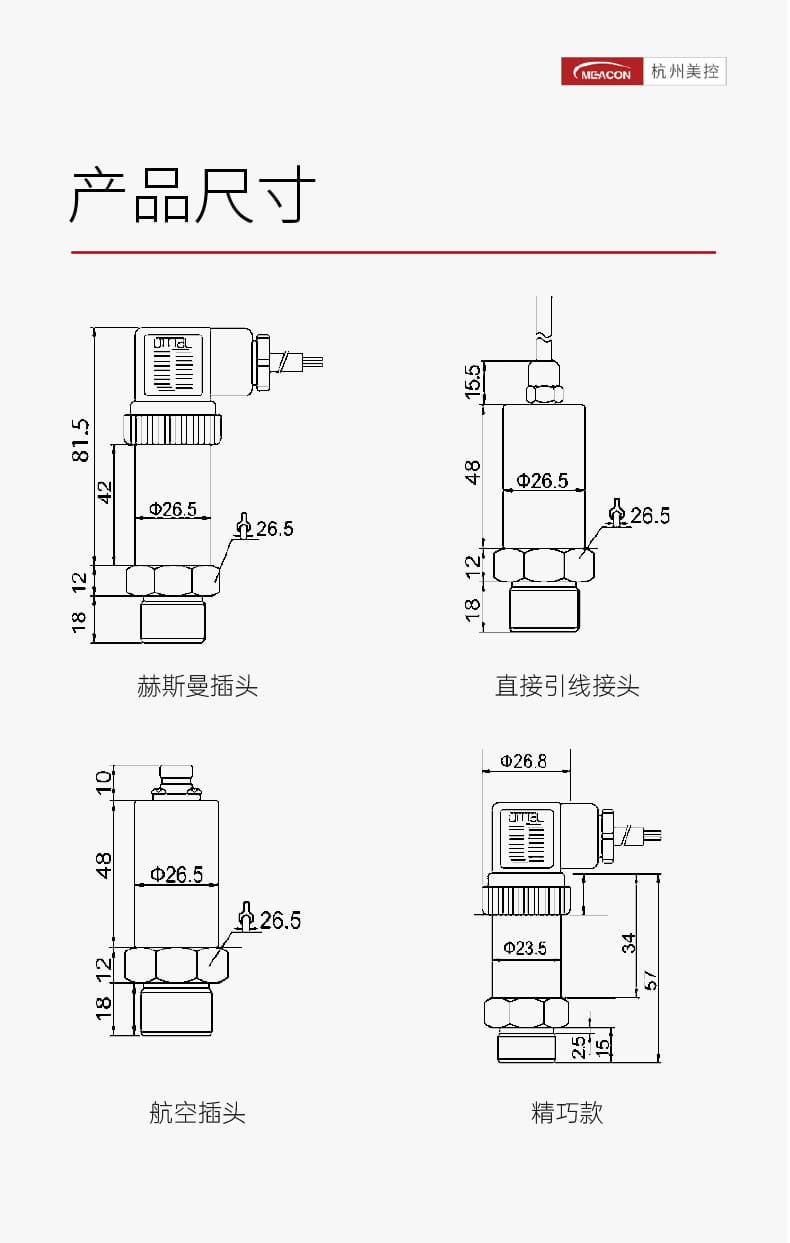

機械安裝

項目	要求
安裝螺紋	M20×1.5、G1/2、G1/4、M14×1.5可選

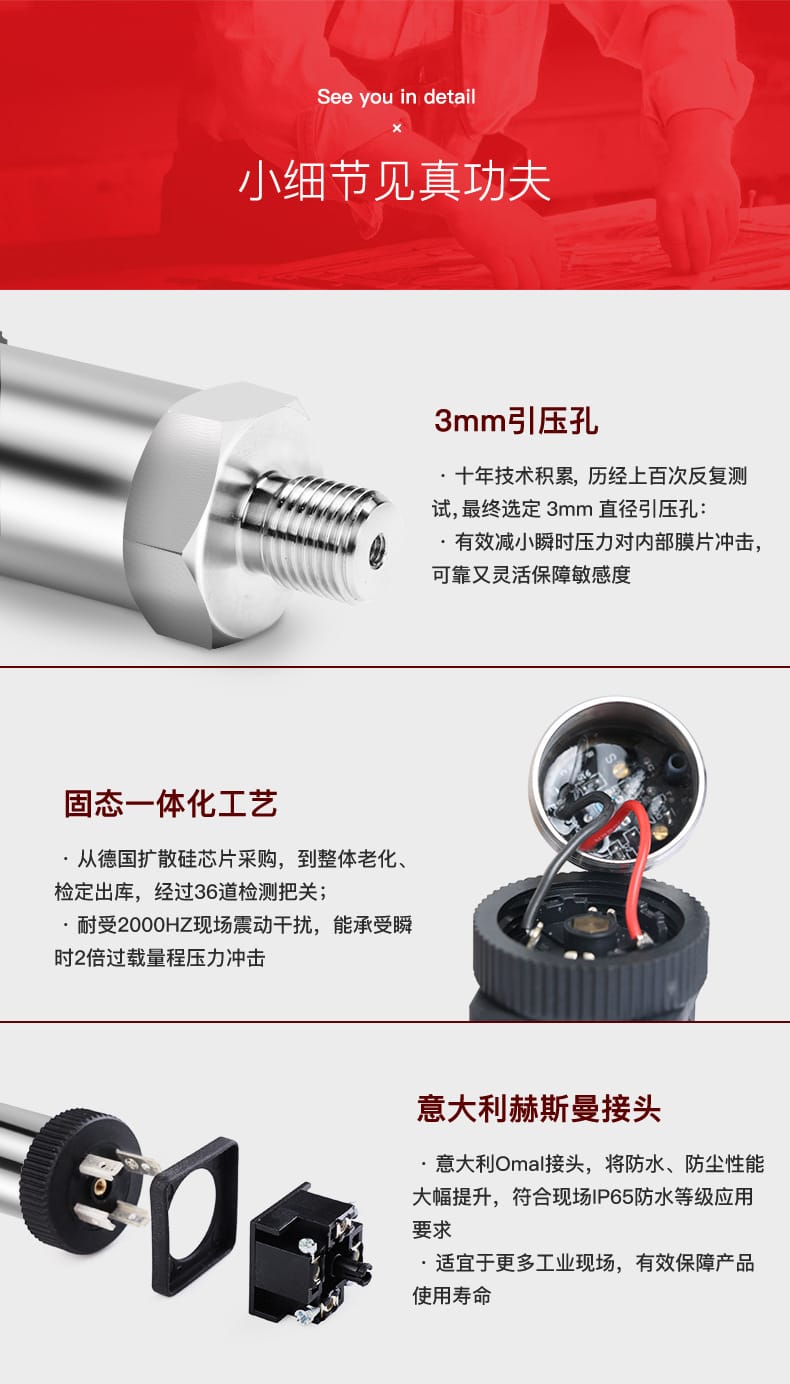

引壓孔	3mm優化設計，減小瞬時沖擊
防護等級	IP65（意大利Omal赫斯曼接頭）
抗震能力	耐受2000Hz現場震動干擾
過載保護	能承受瞬時2倍過載量程壓力沖擊

注意事項

量程選擇：根據實際測量壓力范圍選擇合適量程，避免長期過載運行
介質兼容性：確認測量介質與變送器材質兼容，腐蝕性介質建議選用鉭隔膜片（D選項）
溫度范圍：嚴格在補償溫度和工作溫度范圍內使用，超出范圍可能影響精度
安裝位置：避免強烈振動和沖擊環境，必要時選用抗震型號（E選項）
壓力沖擊：存在壓力脈沖或水錘效應的場合，建議選用抗壓力沖擊型號（G選項）
電氣連接：確保供電電壓在允許范圍內（10-32VDC），接線時注意正負極
防護維護：保持赫斯曼接頭密封良好，定期檢查IP65防護完整性
零點校準：長期運行后建議進行零點校準，確保測量精度
存儲環境：未使用時存放于干燥、通風環境，避免高溫高濕

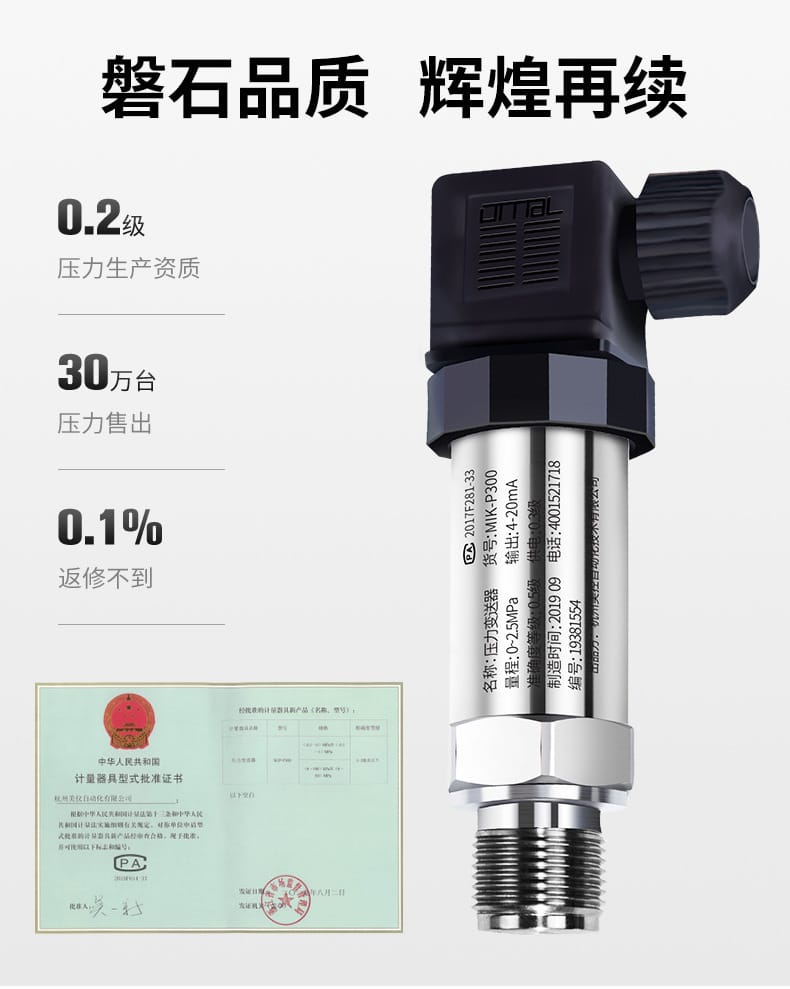

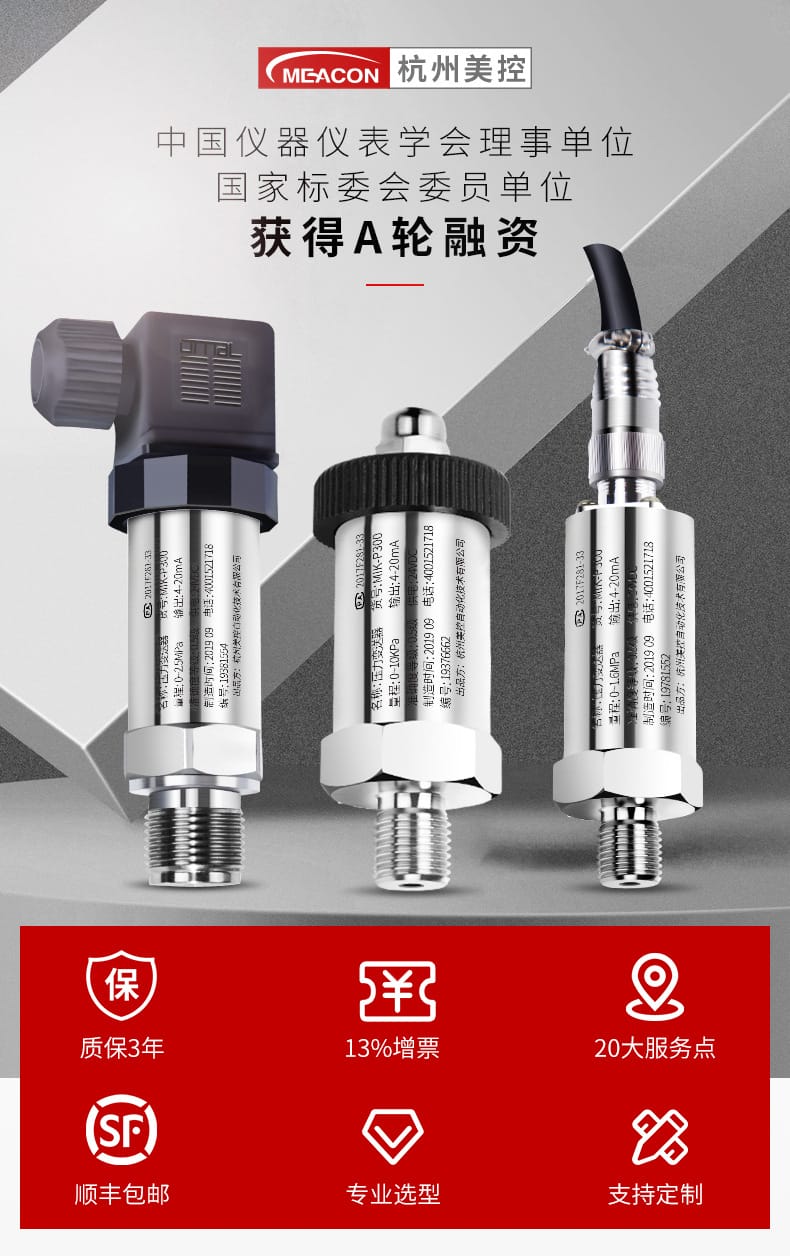

品牌資質：中國儀器儀表學會理事單位、國家標委會委員單位、0.2級壓力生產資質、計量器具型式批準證書（PA）、ISO9001:2015質量管理體系認證、德國萊茵TüV深度認證
