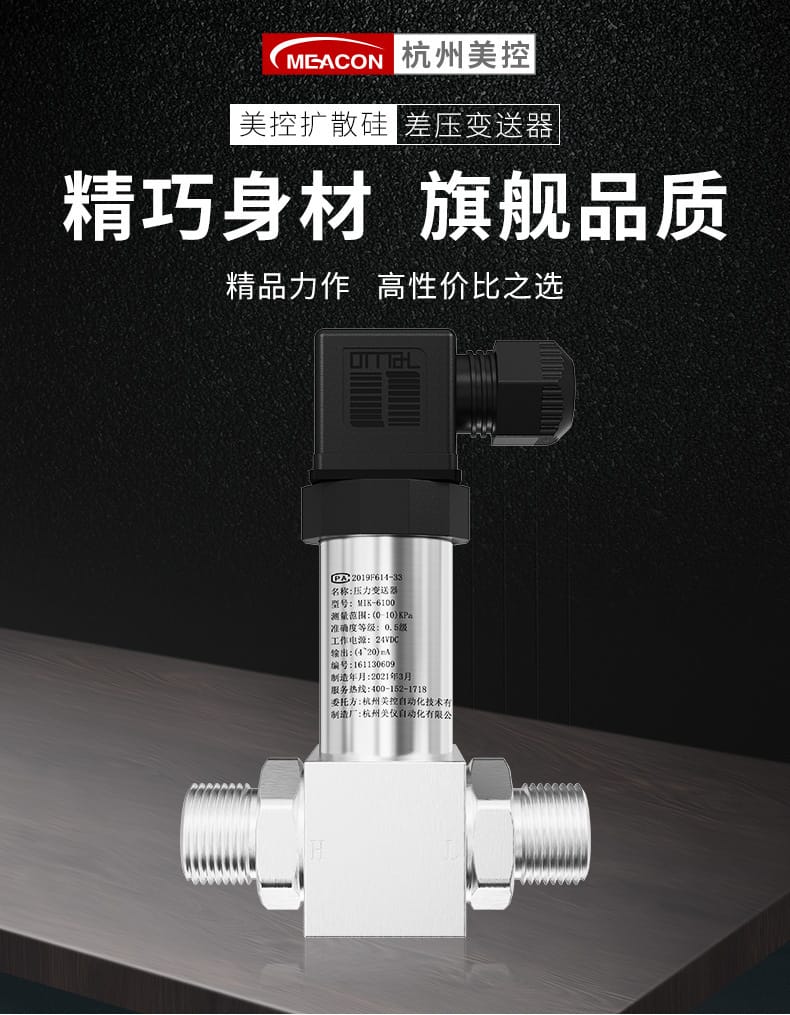

美控一體化差壓變送器產品整理

核心特點

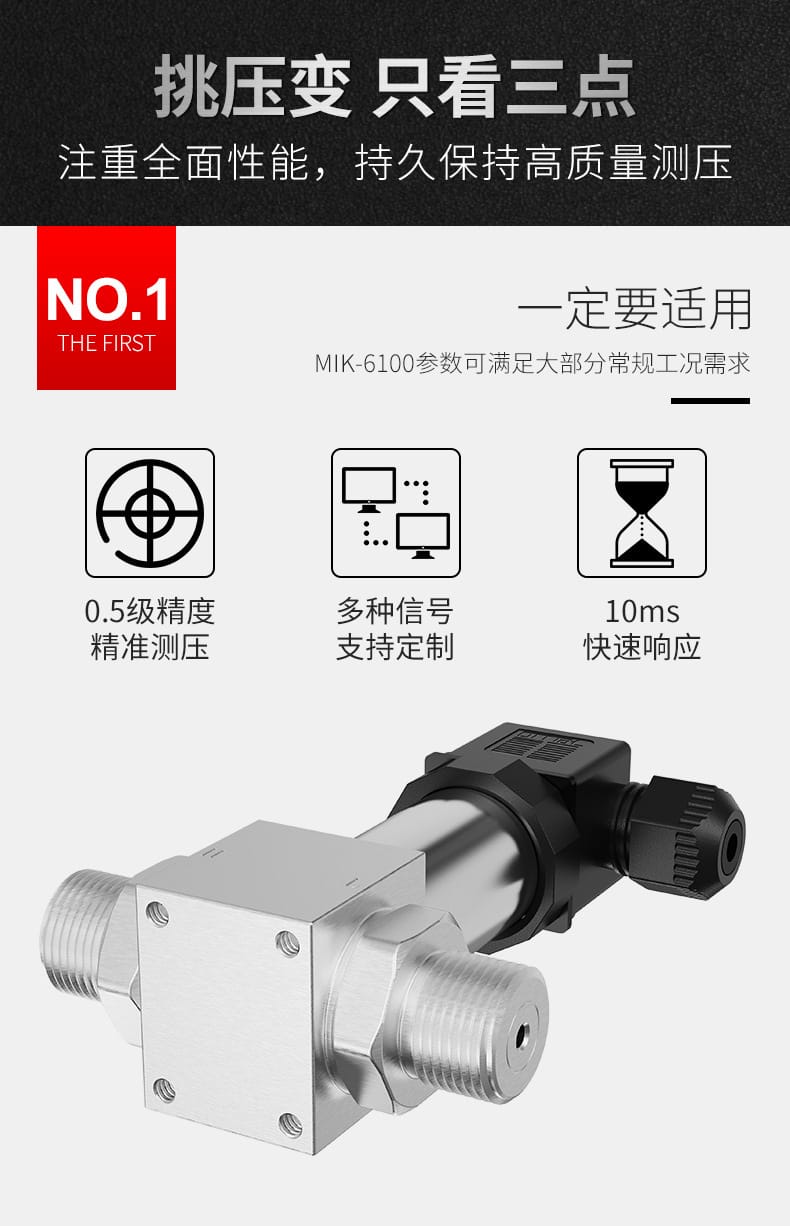

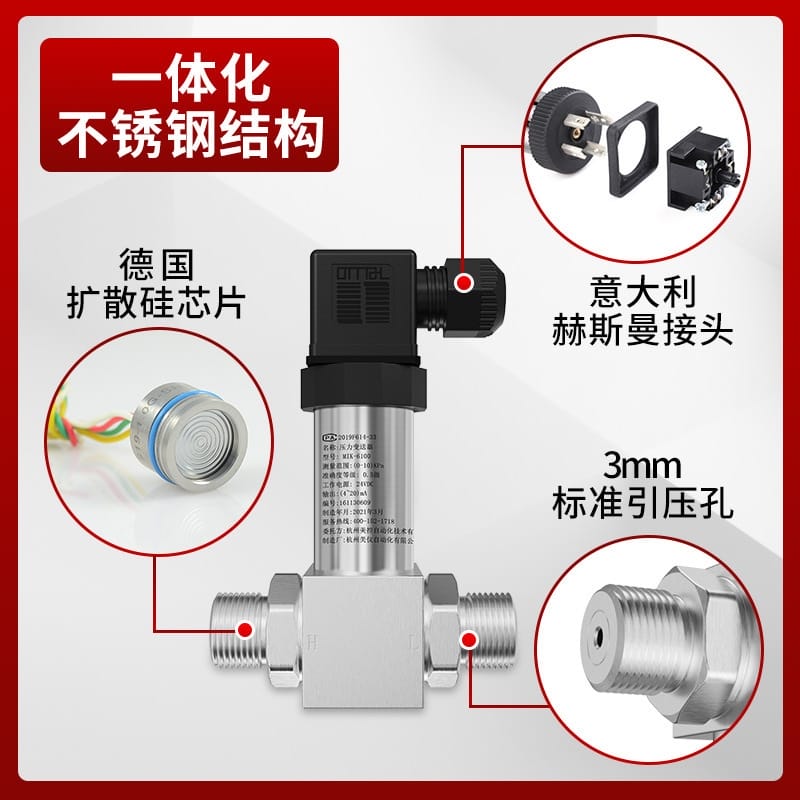

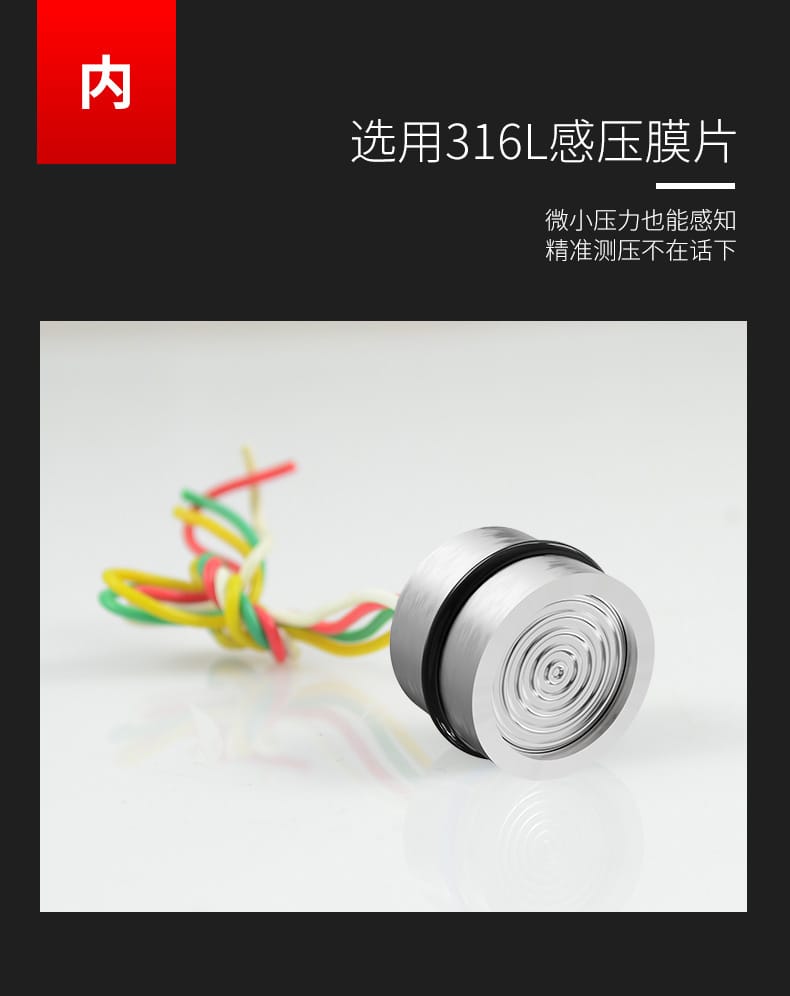

高精度測壓：采用進口擴散硅芯片，支持0.5級精度，確保測量的準確性。
快速響應：響應時間≤10ms，適合動態壓力變化工況。

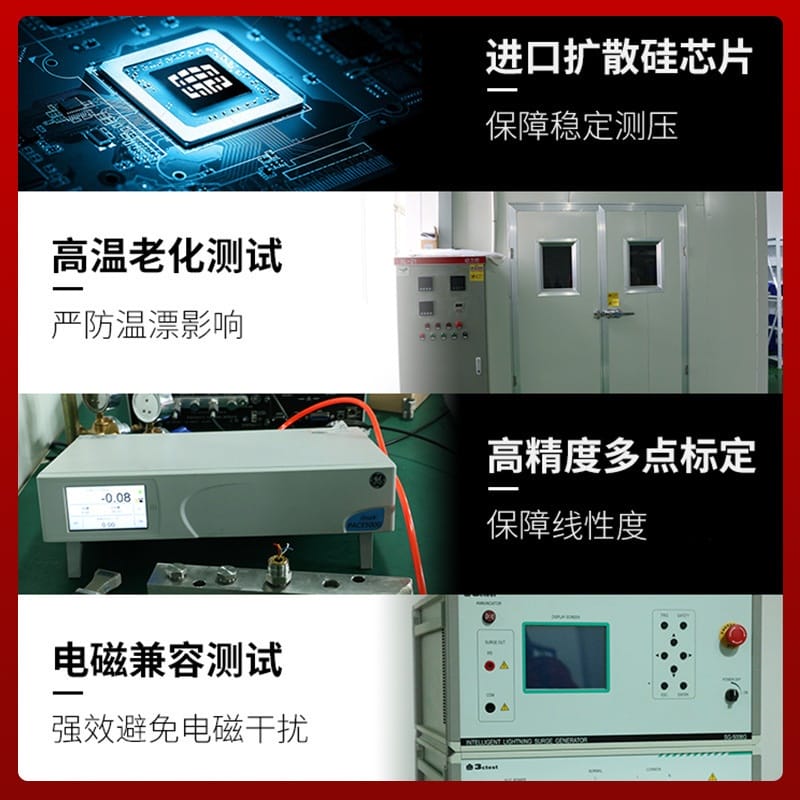

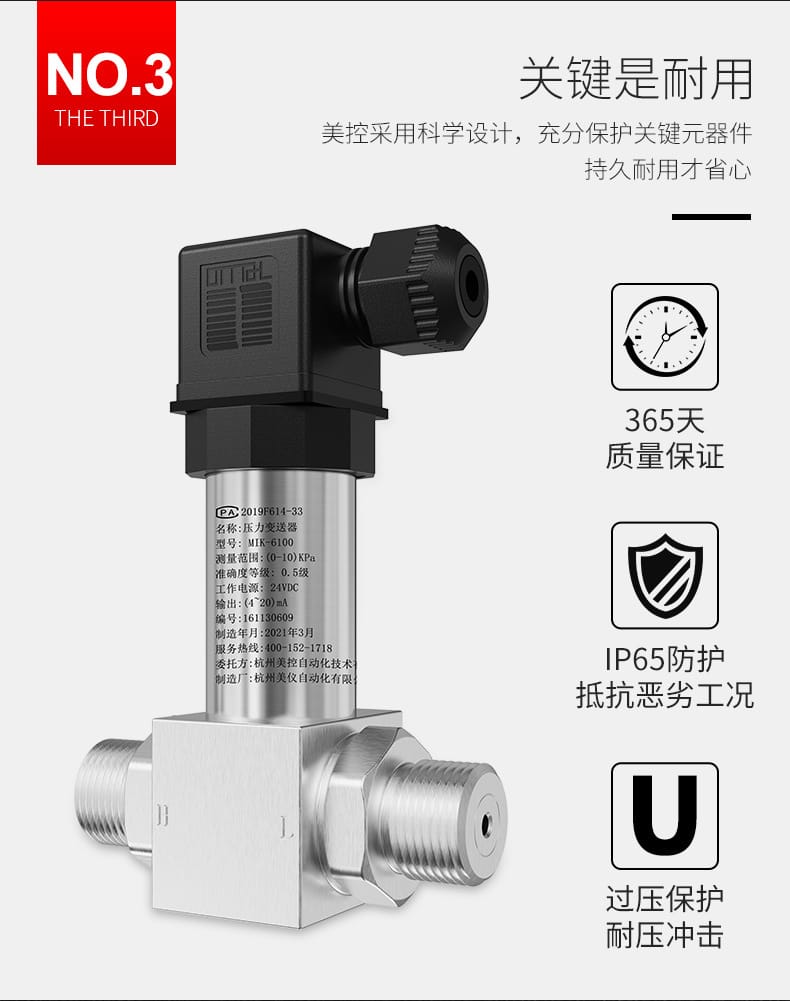

耐用設計：具備過壓保護、高溫老化測試及電磁兼容性測試，保障長期穩定運行。

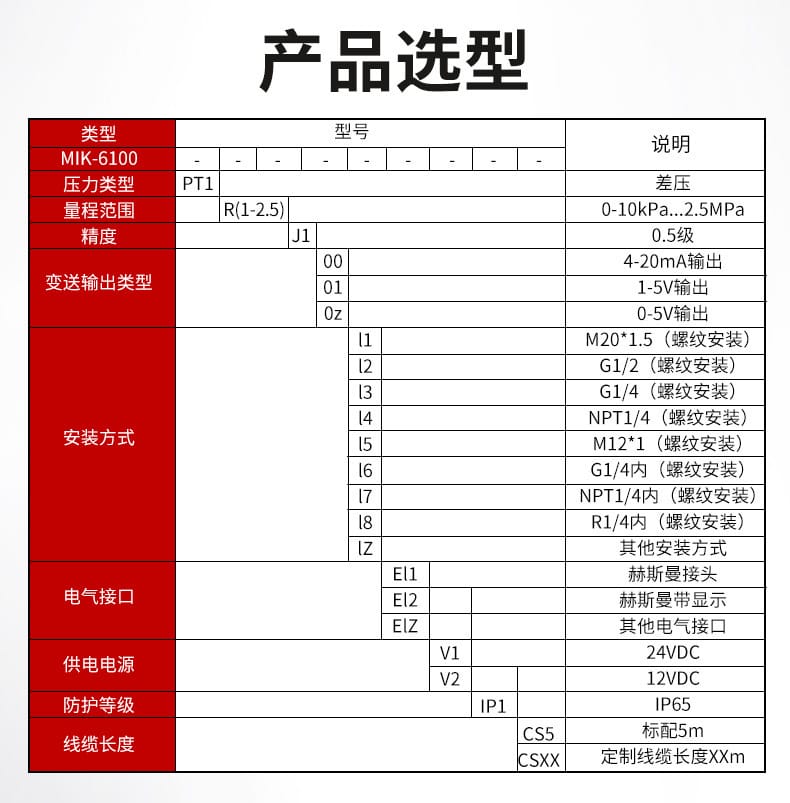

多樣化選型：提供多種量程范圍(0~10kPa至2.5MPa)、輸出信號(4~20mA, 0~5V, 1~5V)及安裝方式(M20*1.5, G1/2等)，滿足不同需求。

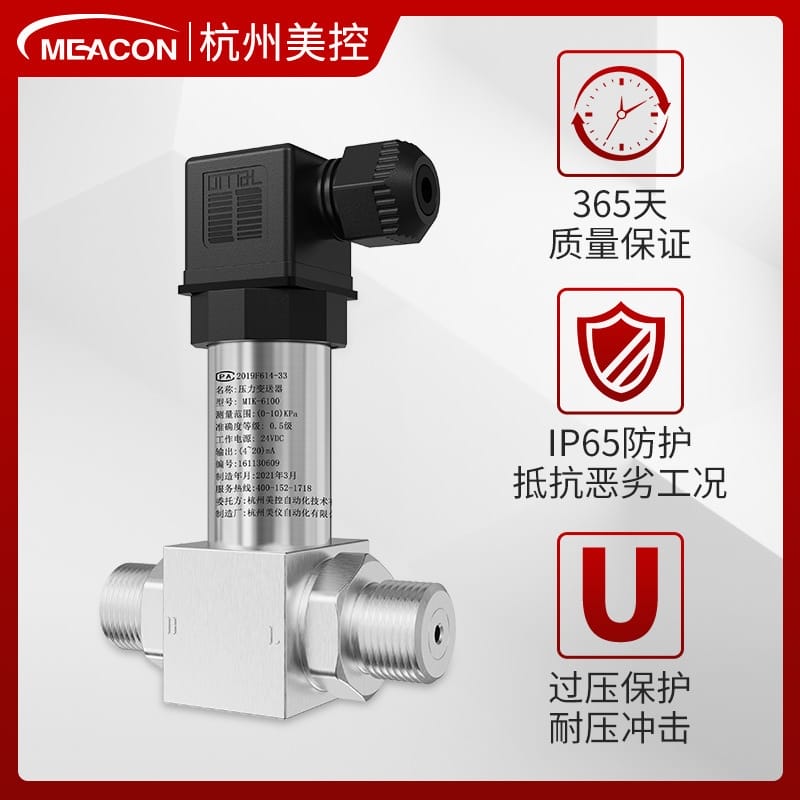

防護等級：IP65防護等級，抵抗惡劣工況。

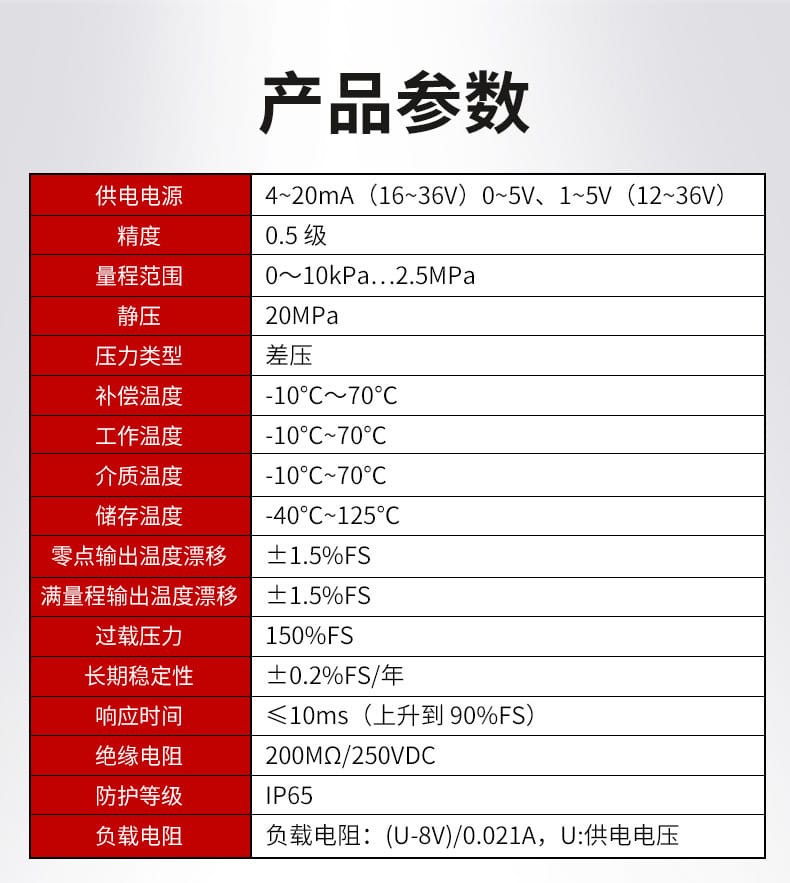

技術參數

參數名稱	參數值
測量范圍	(0-10)KPa
準確度等級	0.5級
工作電源	24VDC
輸出	(4~20)mA
補償溫度	-10℃~70℃
工作溫度	-10℃~70℃
介質溫度	-10℃~70℃
儲存溫度	-40℃~125℃
零點輸出溫度漂移	±1.5%FS
滿量程輸出溫度漂移	±1.5%FS
過載壓力	150%FS
長期穩定性	±0.2%FS/年
響應時間	≤10ms(上升到90%FS)
絕緣電阻	200MQ/250VDC
負載電阻	(U-8V)/0.021A, U:供電電壓
防護等級	IP65

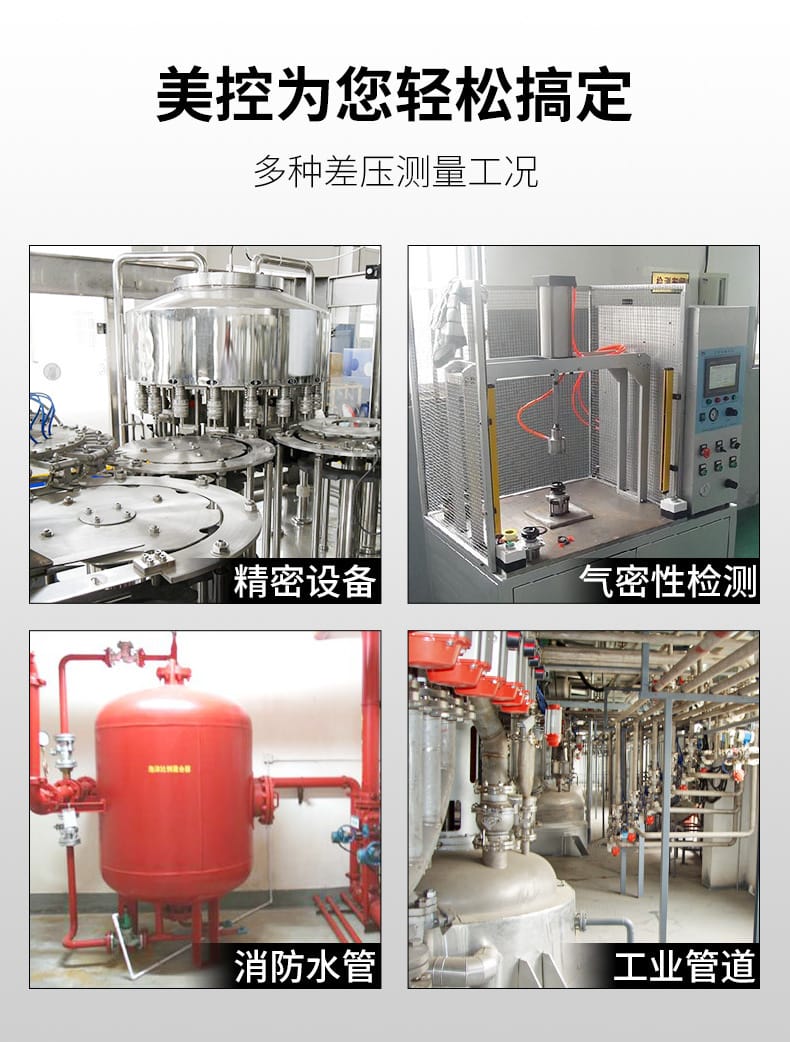

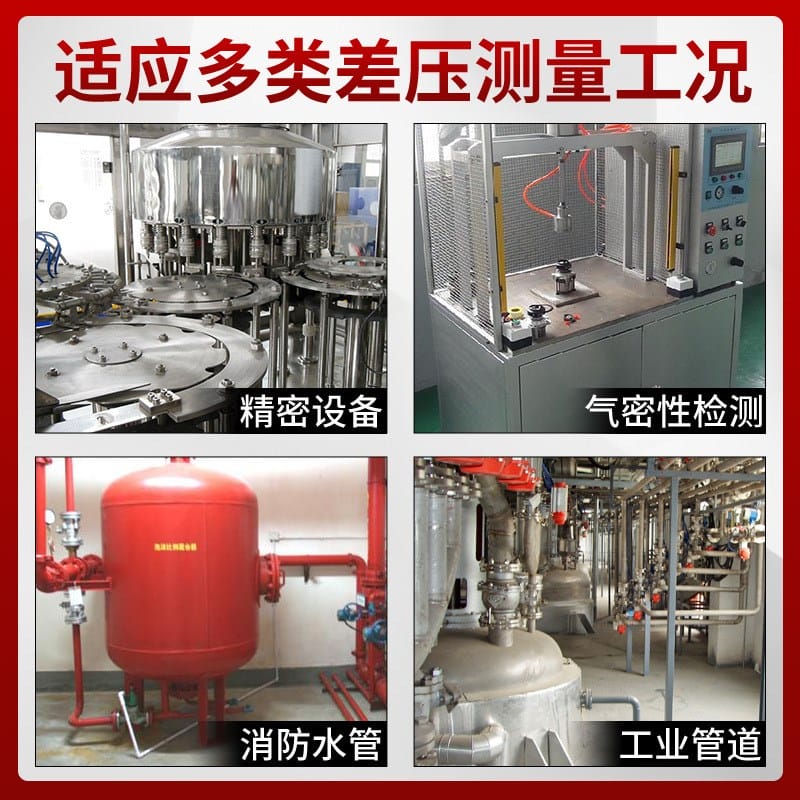

應用行業

工業管道：適用于工業管道的壓力監測與控制。
消防水管：用于消防系統中水壓的實時監控。
精密設備氣密性檢測：滿足精密設備的氣密性測試需求。

安裝條件

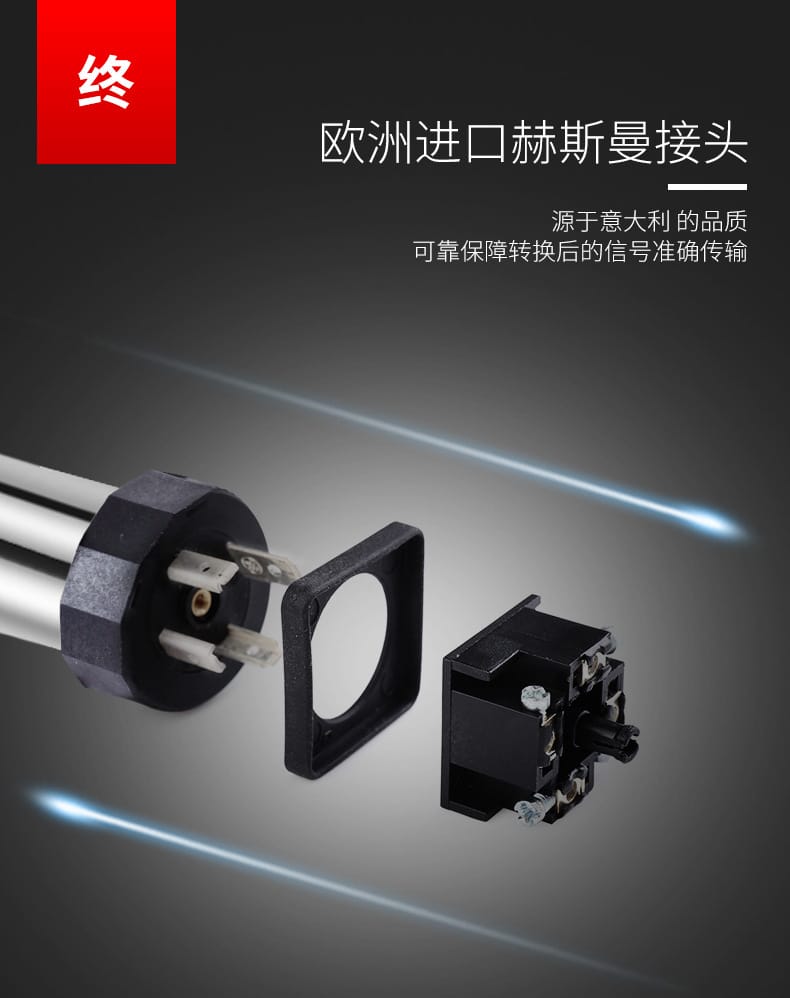

電氣接口：支持赫斯曼接頭、帶顯示赫斯曼接頭及其他定制接口。

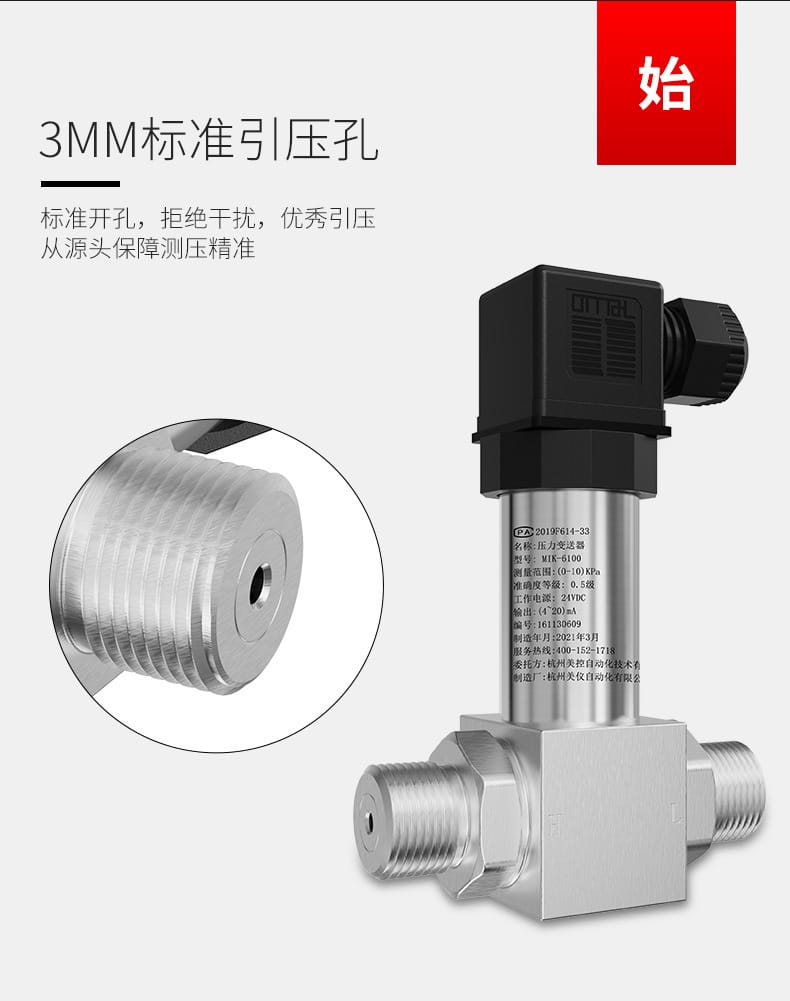

安裝方式：提供M20*1.5、G1/2、G1/4等多種螺紋安裝方式，以及NPT1/4等特殊安裝方式。
線纜長度：標配5m線纜，可按需定制線纜長度。
環境要求：工作溫度范圍為-10℃~70℃，儲存溫度范圍為-40℃~125℃，適合大多數工業環境。

注意事項

避免超量程使用：確保實際測量壓力不超過傳感器的最大量程范圍，防止損壞。
溫度影響：注意零點和滿量程輸出的溫度漂移特性，盡量在補償溫度范圍內使用。

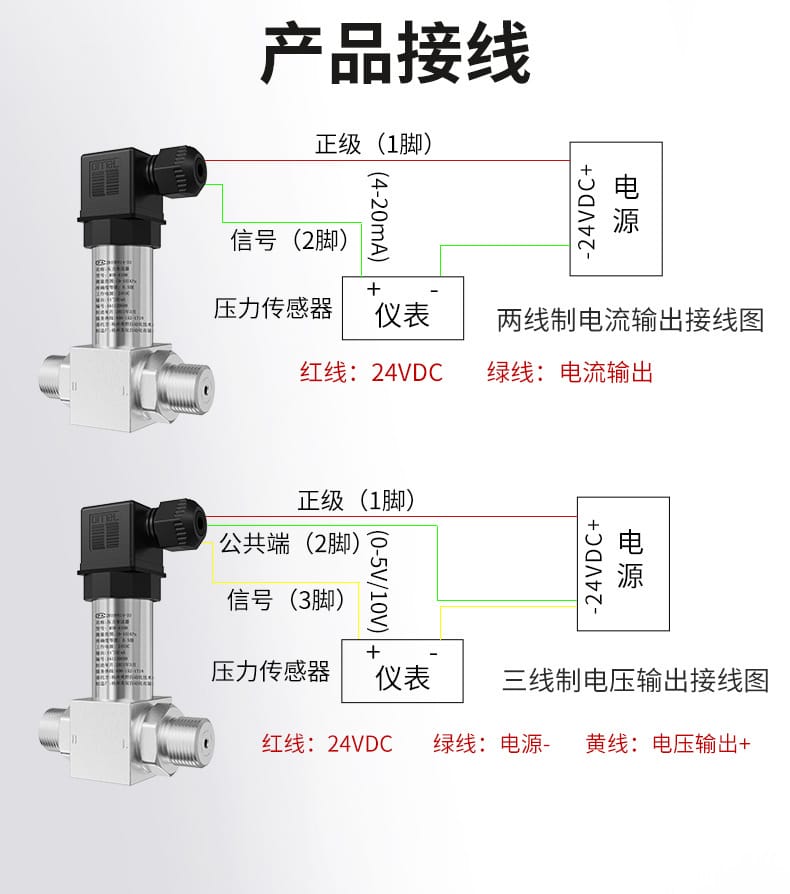

正確接線：根據兩線制或三線制接線圖正確連接電源和信號線，避免接反導致設備故障。
定期校準：建議每年進行一次校準，以保證測量精度。
防護措施：安裝時確保設備的防護等級符合現場環境要求，避免因灰塵或水分侵入導致故障。
