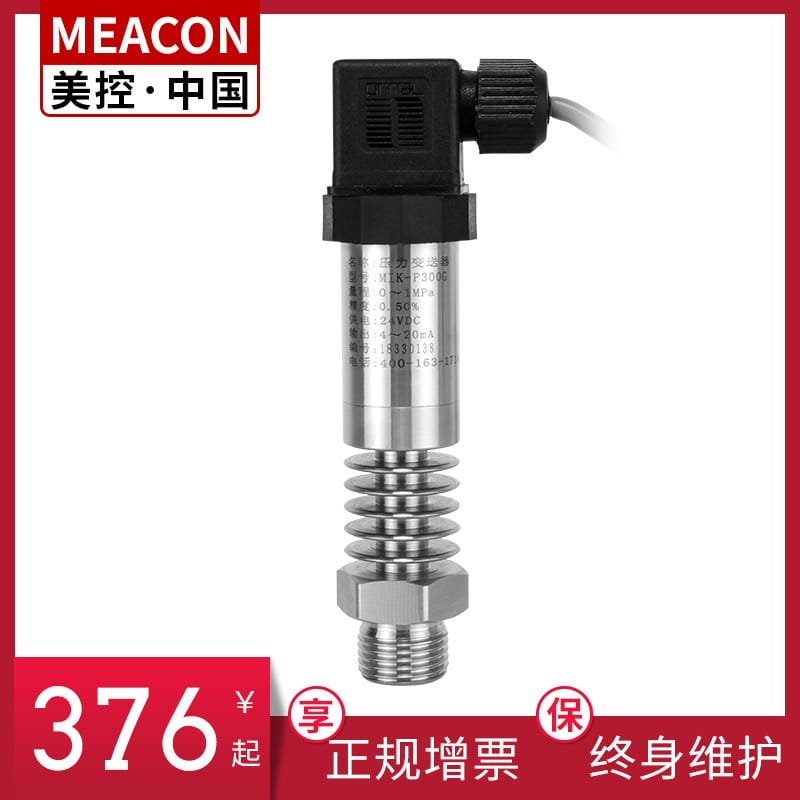

MIK-P300G 美控耐高溫型壓力變送器
核心特點

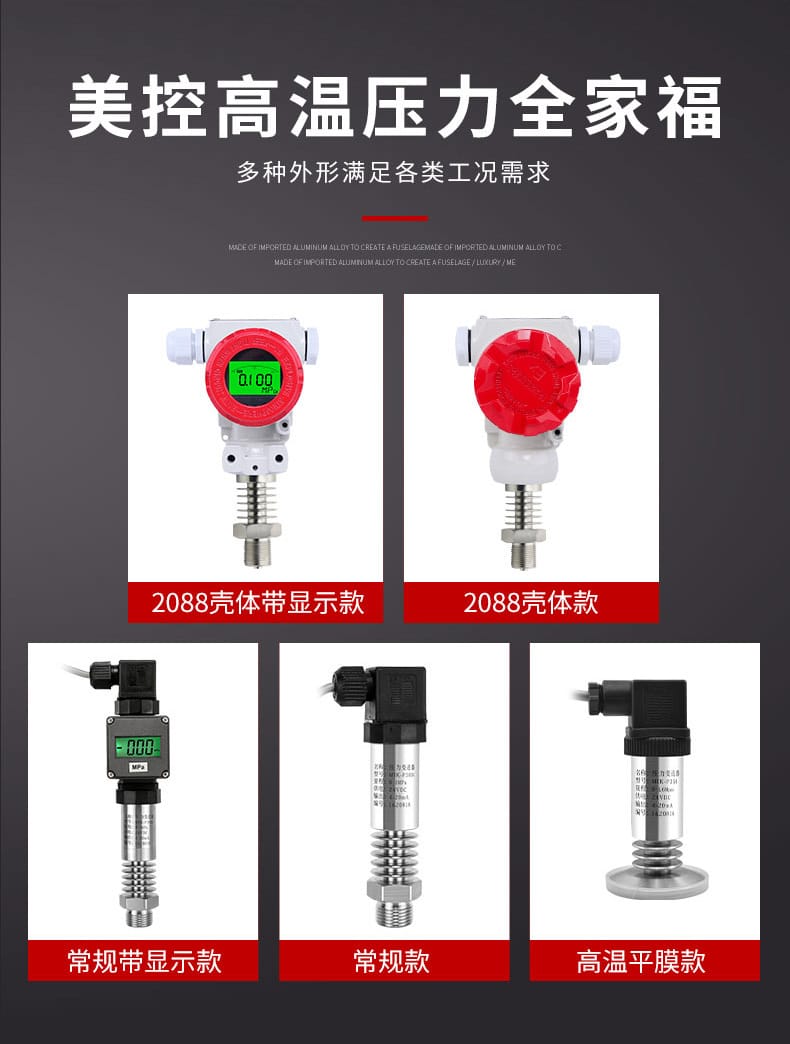

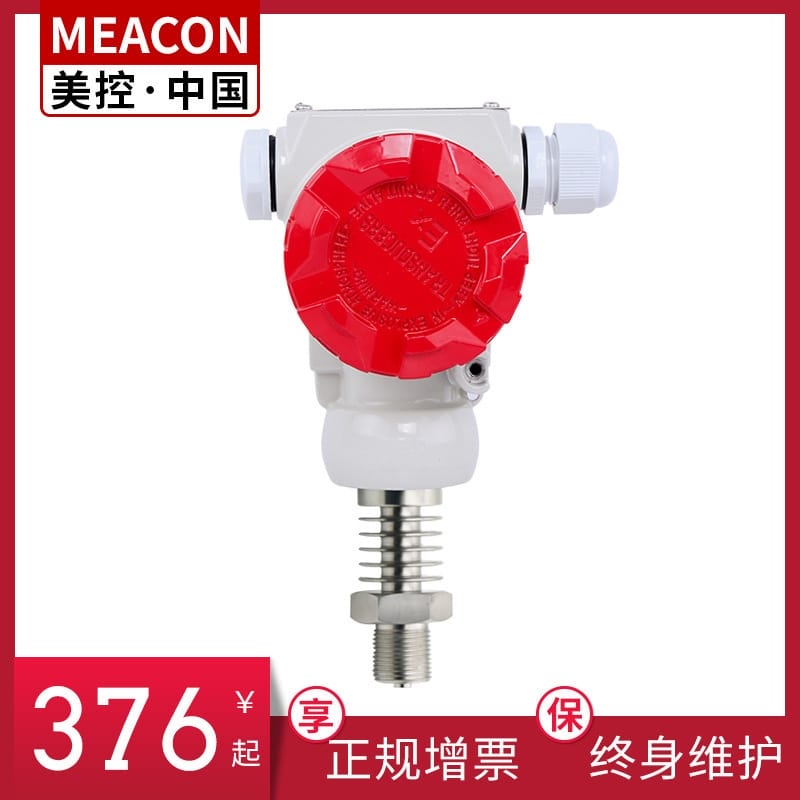

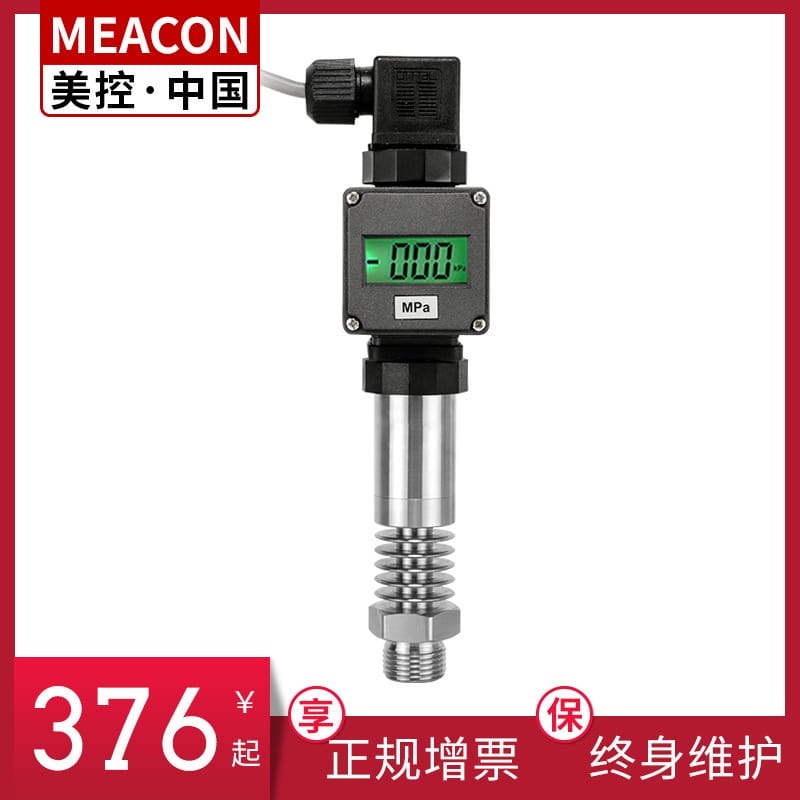

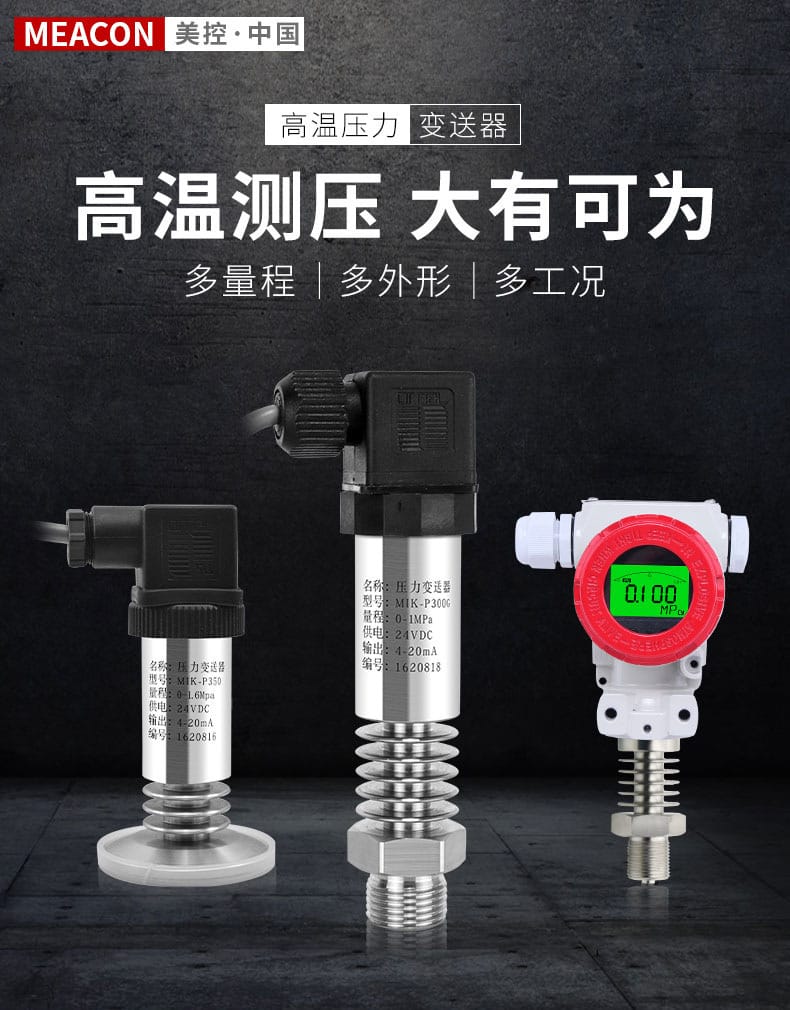

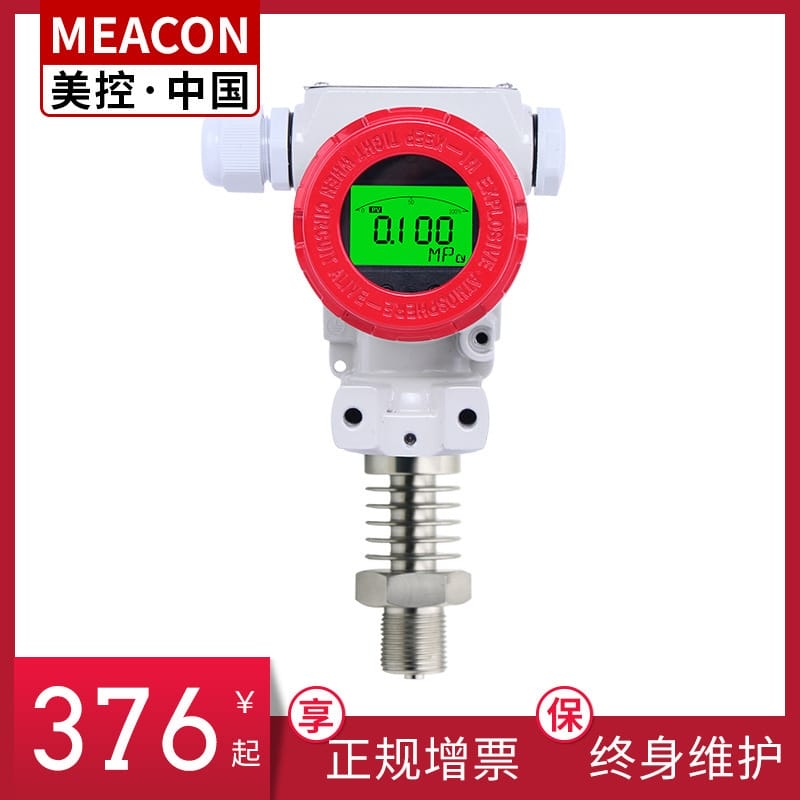

- 多量程多外形設計：多種外形滿足各類工況需求，包括常規款、常規帶顯示款、2088殼體款、2088殼體帶顯示款

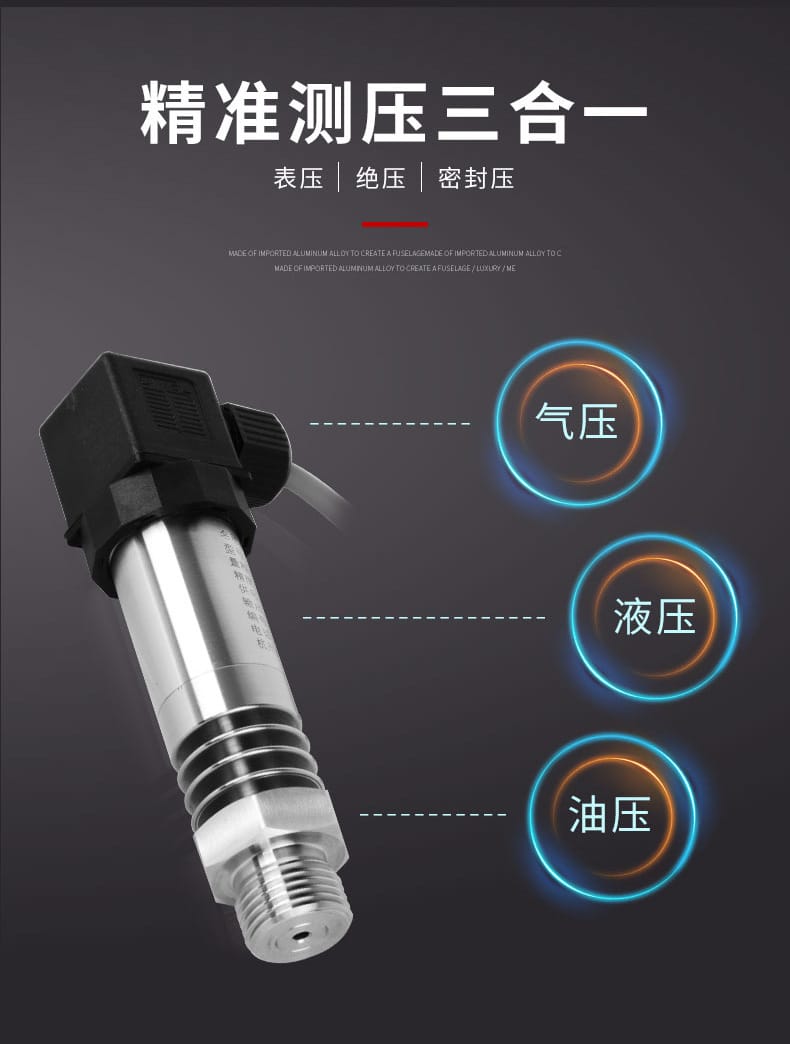

- 精準測壓三合一：支持表壓、絕壓、密封壓三種測量模式

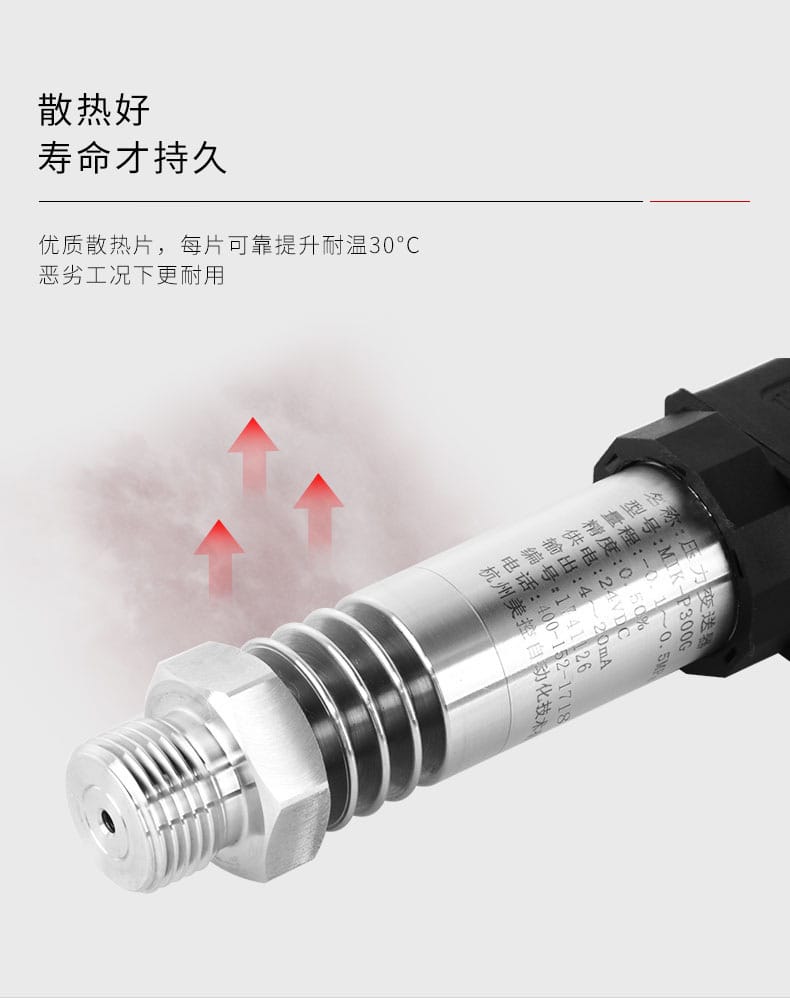

- 高溫測壓能力：優質散熱片設計，每片可提升耐溫30℃，專為高溫工況設計

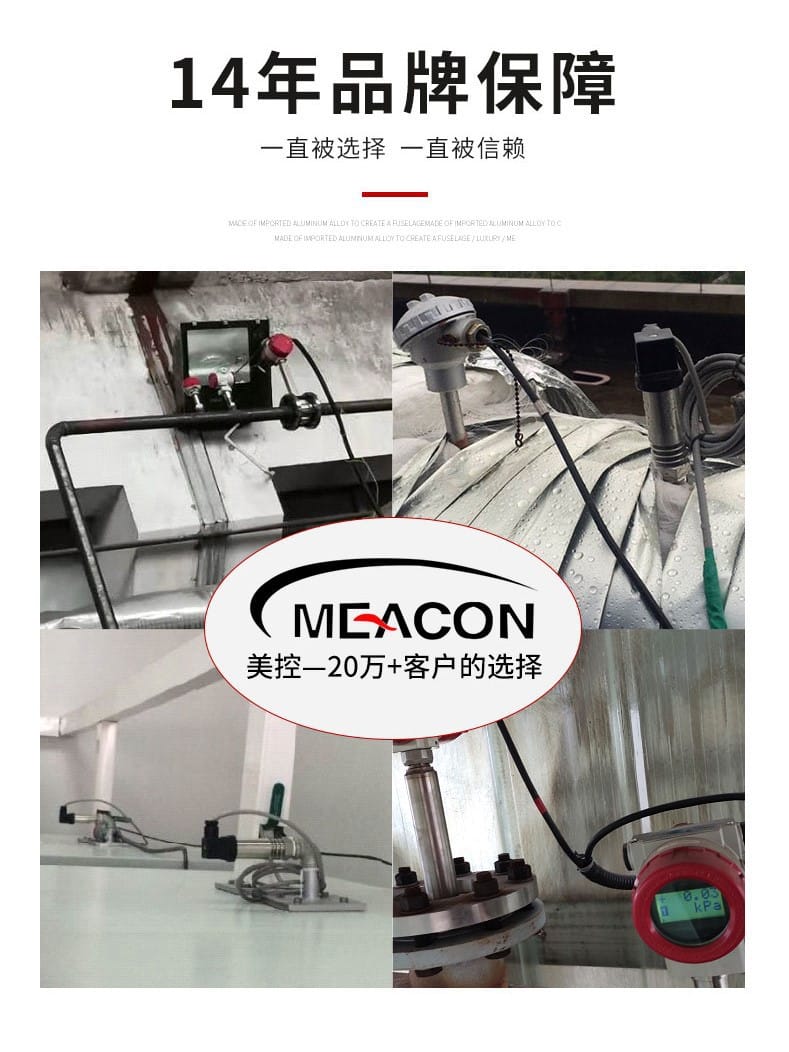

- 14年品牌保障：20萬+客戶選擇，品質值得信賴

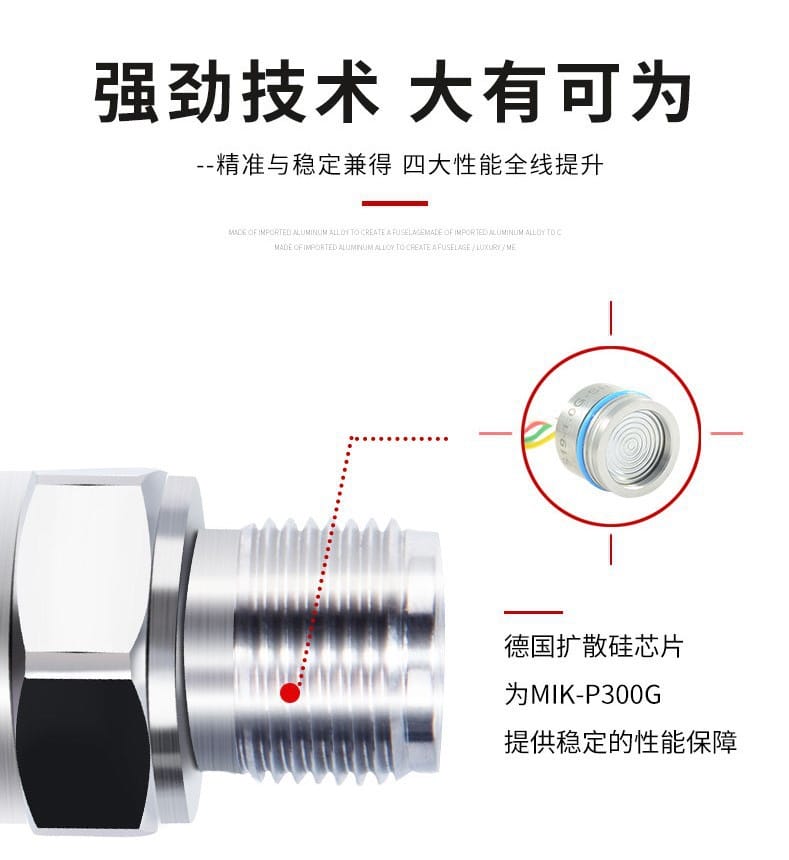

- 德國擴散硅芯片：為產品提供穩定的性能保障

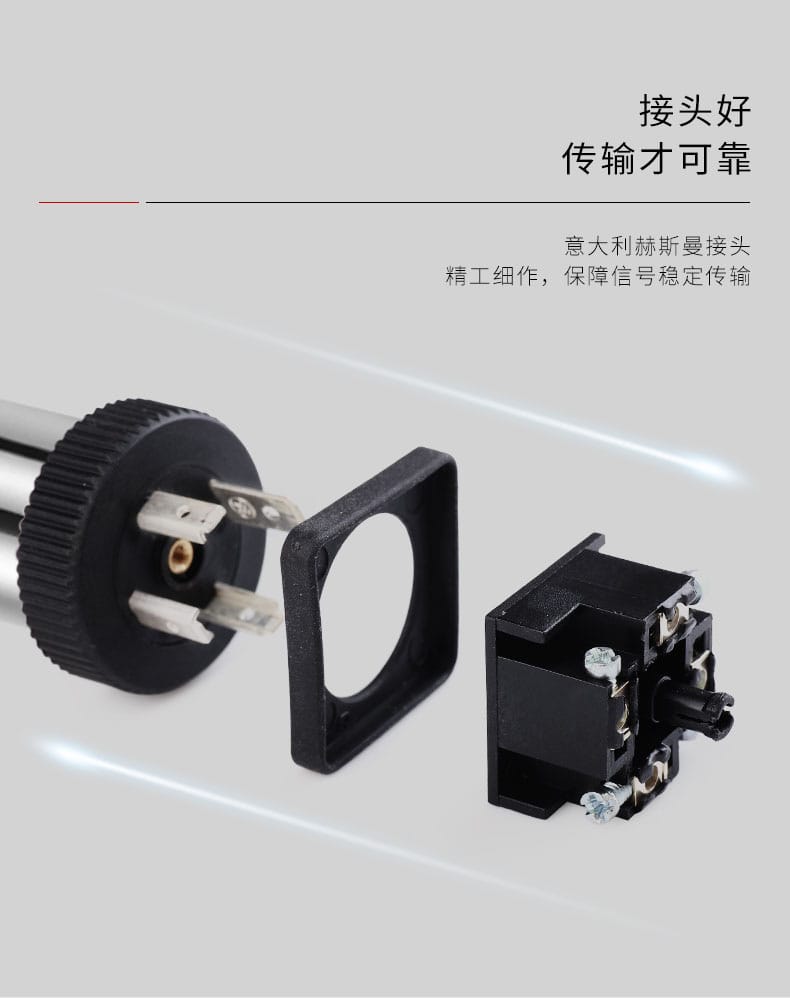

- 三好品質：接頭好（意大利赫斯曼接頭）、散熱好（優質散熱片）、防護好（20MPa以上標配阻尼）

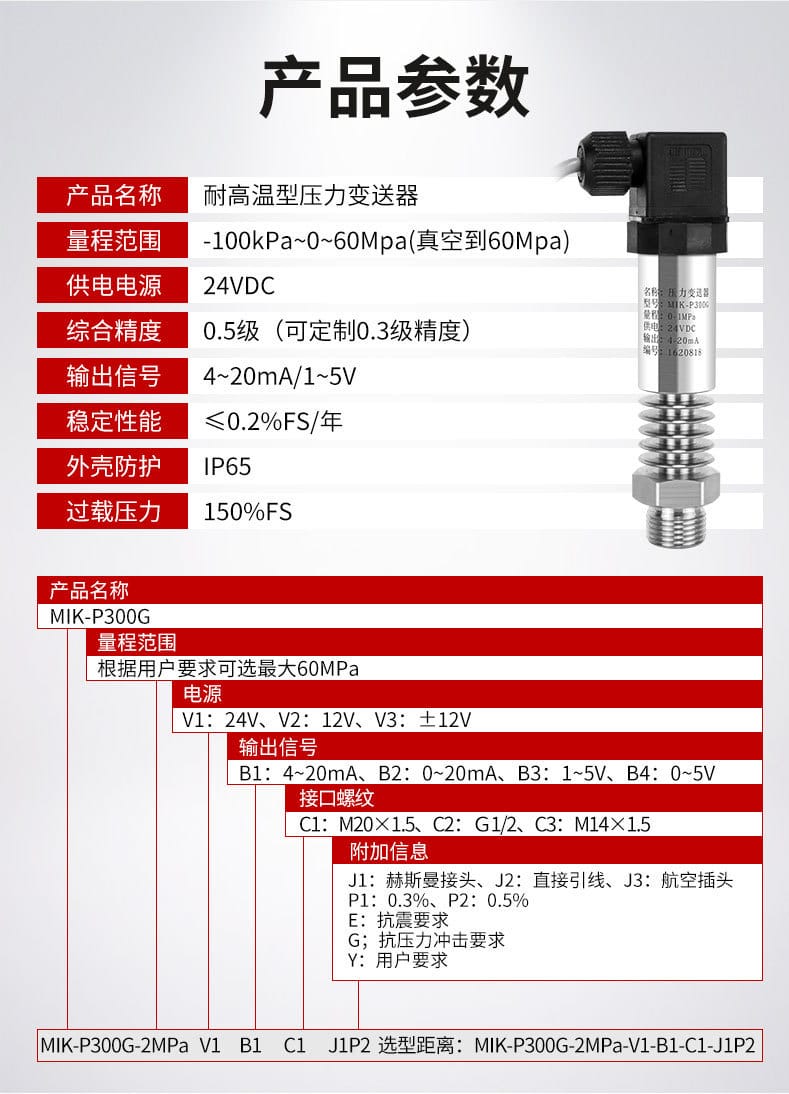

技術參數
| 參數項 |
規格說明 |
| 產品型號 |
MIK-P300G |
| 量程范圍 |
-100kPa ~ 0 ~ 60MPa（真空到60MPa） |
| 綜合精度 |
0.5級（可定制0.3級精度） |
| 供電電源 |
24VDC（可選12V、±12V） |
| 輸出信號 |
4~20mA（可選0~20mA、1~5V、0~5V） |
| 穩定性能 |
≤0.2%FS/年 |

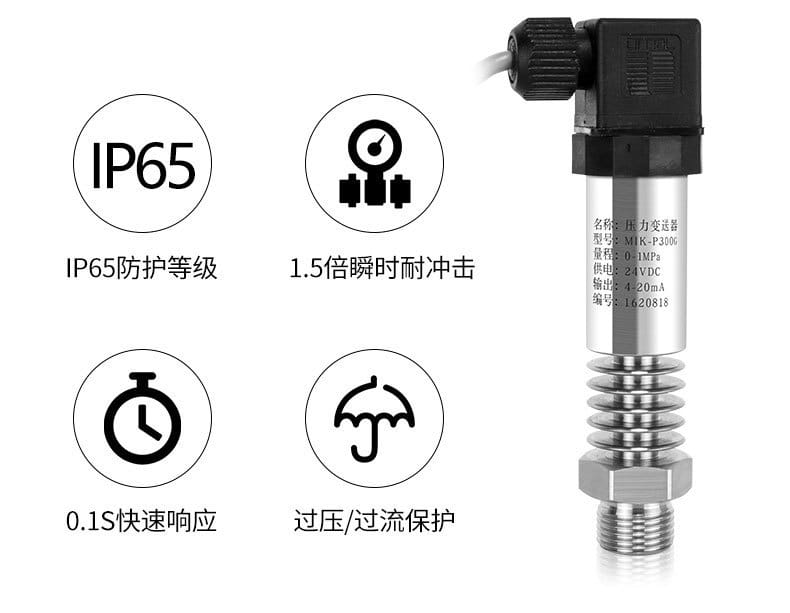

| 外殼防護 |
IP65 |
| 過載壓力 |
150%FS（1.5倍瞬時耐沖擊） |
| 響應速度 |
0.1S快速響應 |
| 接口螺紋 |
M20×1.5、G1/2、M14×1.5（可選） |
| 連接方式 |
赫斯曼接頭/直接引線/航空插頭（可選） |
應用行業
- 蒸汽系統：蒸汽壓力監測與控制
- 鍋爐設備：鍋爐壓力安全監測
- 水壓系統：供水、排水壓力測量
- 液壓系統：液壓設備壓力檢測
- 氣壓系統：壓縮空氣系統監測
- 油壓系統：潤滑油、燃油壓力測量
- 工業自動化：各類工業過程控制
安裝條件

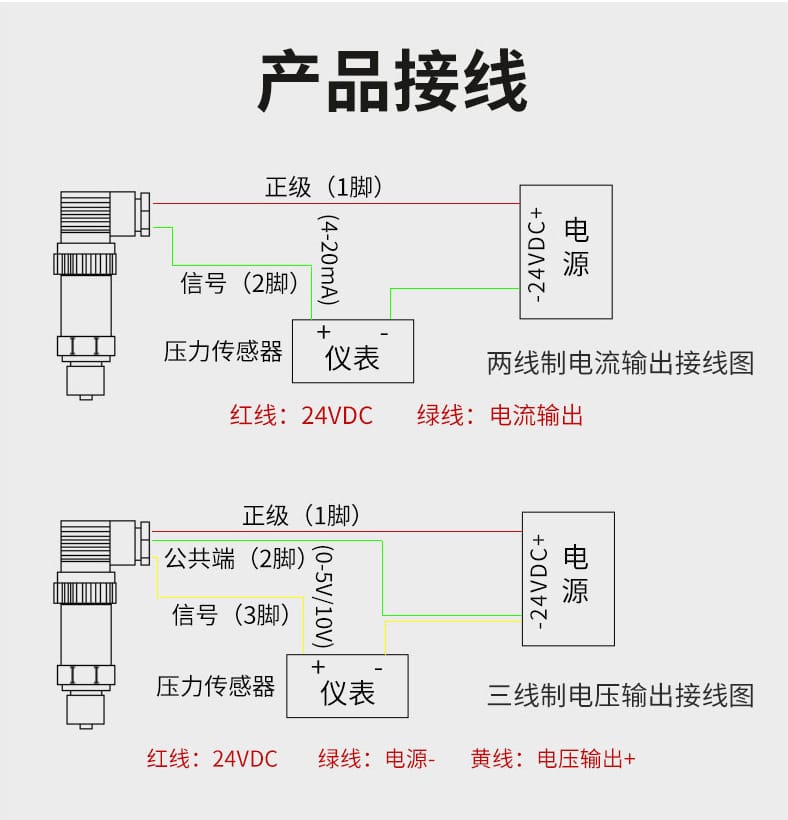

電氣連接
兩線制電流輸出（4-20mA）
- 紅線（1腳）：24VDC電源正
- 綠線（2腳）：電流輸出正/信號
三線制電壓輸出（1-5V/0-5V）
- 紅線：24VDC電源正
- 綠線：電源負/公共端
- 黃線：電壓輸出正/信號
機械安裝

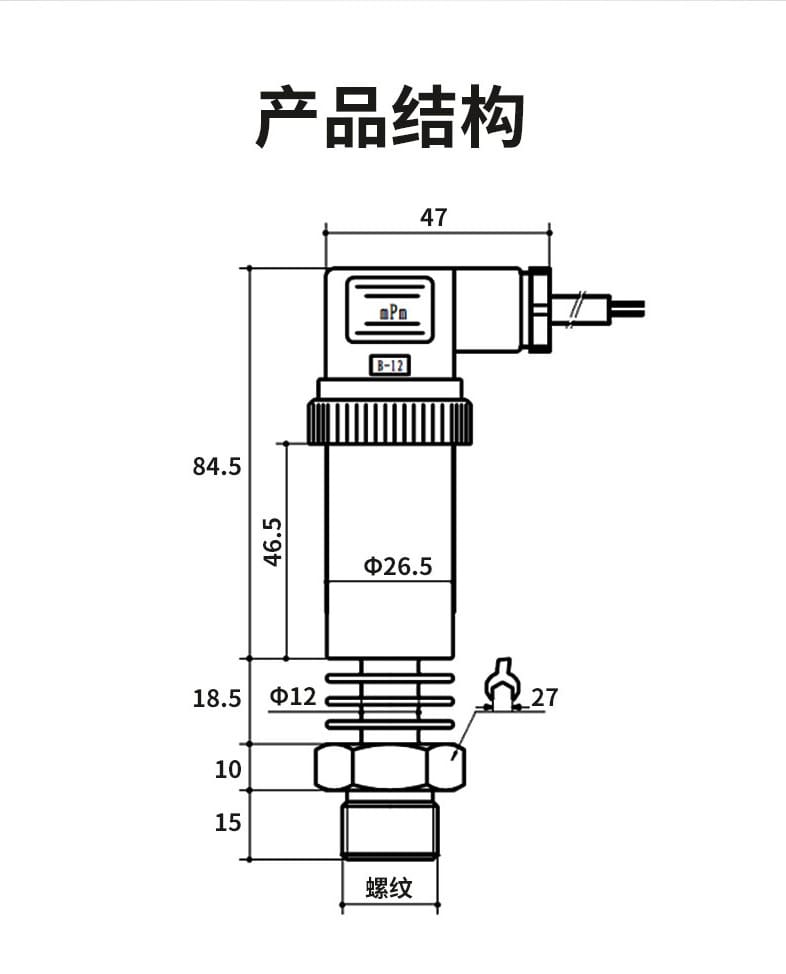

- 接口螺紋規格：M20×1.5、G1/2、M14×1.5（根據選型確定）
- 安裝位置：建議垂直安裝，確保散熱片處于最佳散熱位置
- 環境溫度：需配合散熱片使用，適用于高溫工況
- 防護等級：IP65，適用于一般工業環境
注意事項
- 供電要求：嚴格使用24VDC（或選型指定電壓），避免過壓損壞
- 過載保護：產品具備過壓/過流保護功能，但仍需避免長期超量程使用
- 高溫使用：高溫工況必須安裝配套散熱片，確保散熱良好以延長使用壽命
- 防護維護：IP65防護等級可防塵防水濺，但不可長期浸水或高壓沖洗

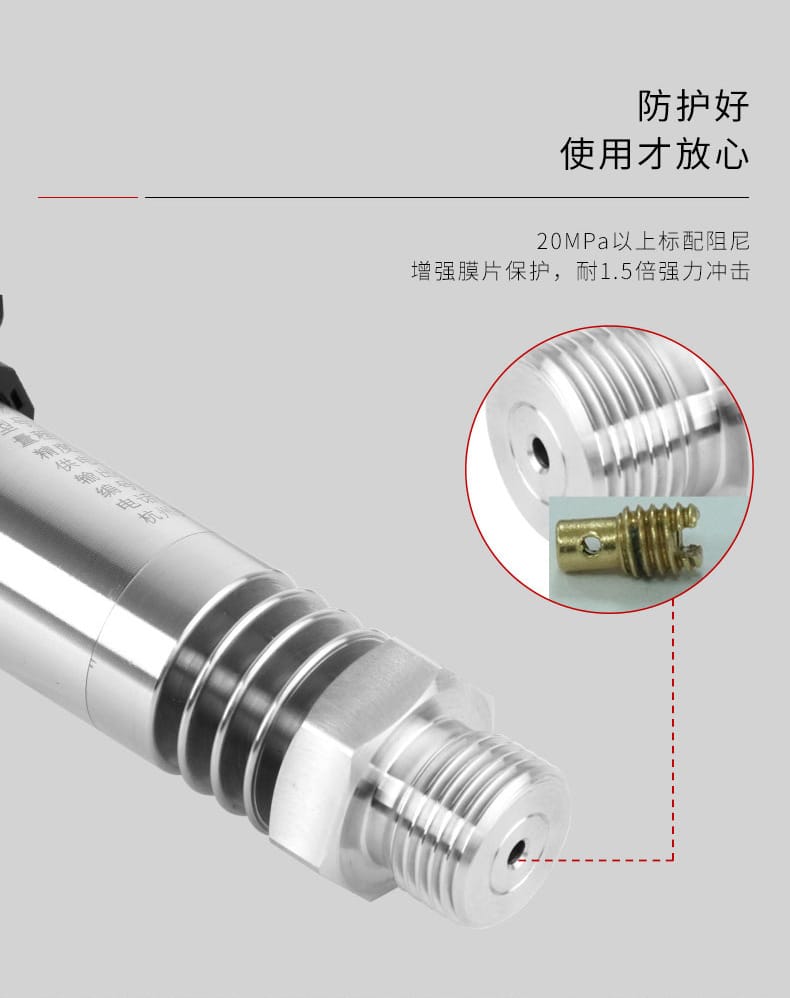

- 阻尼配置：20MPa以上量程標配阻尼裝置，增強膜片保護，耐1.5倍強力沖擊

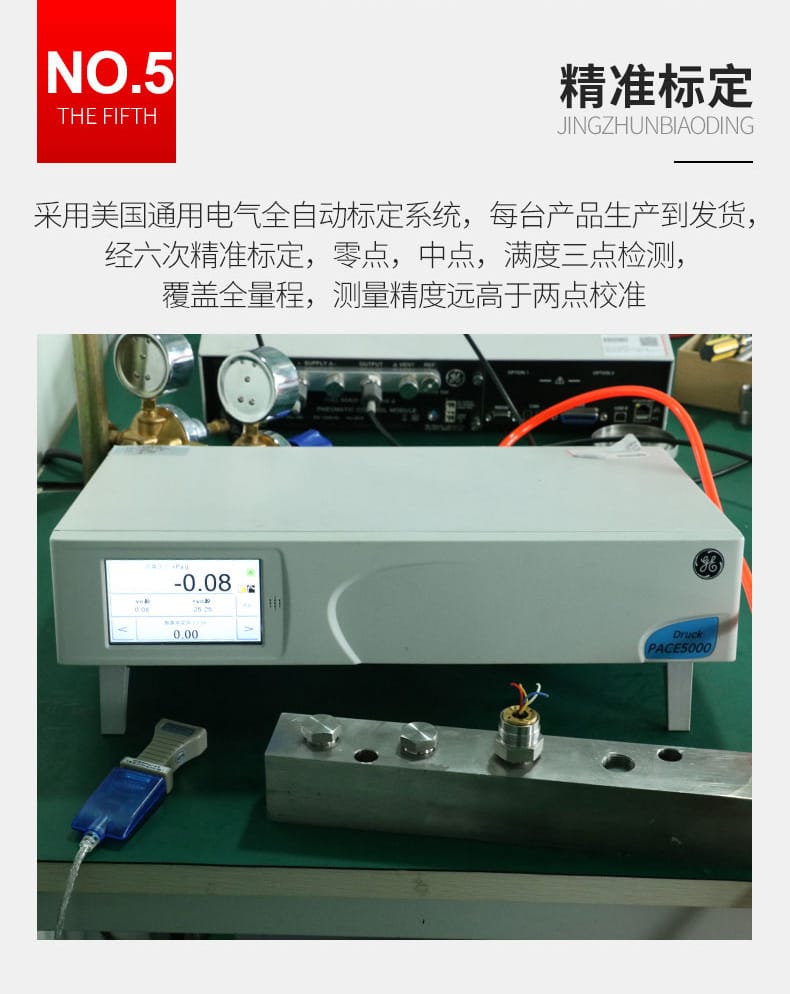

- 定期校準：建議每年進行一次校準，確保測量精度

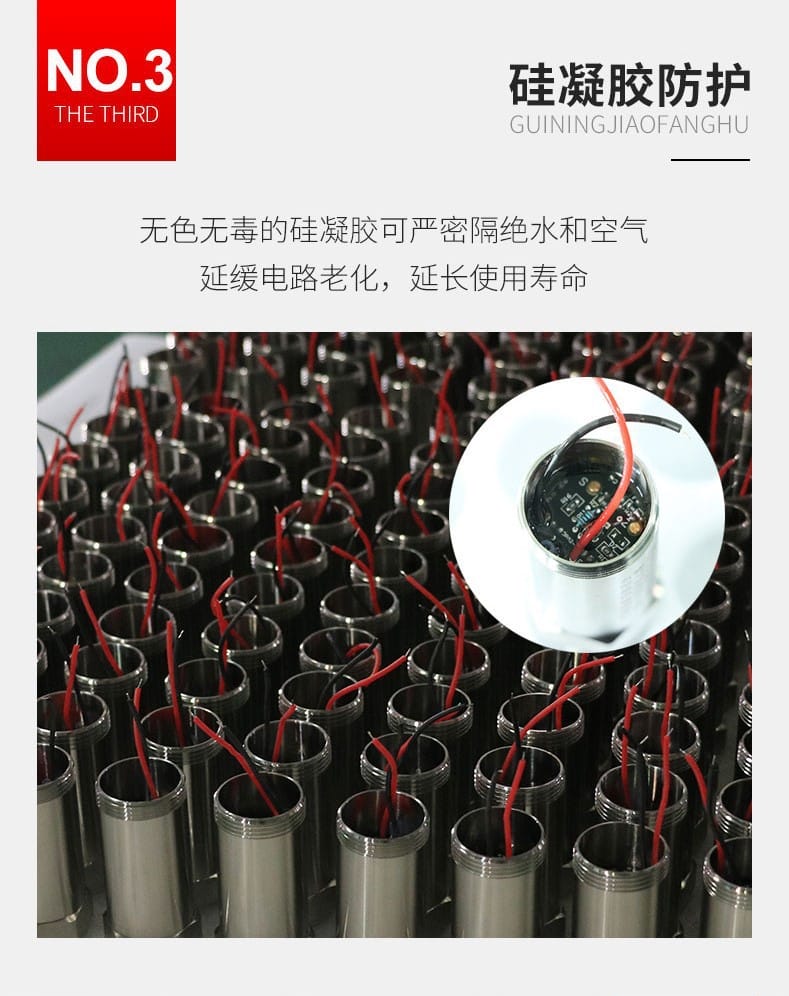

- 硅凝膠保護：內部采用無色無毒硅凝膠密封，嚴禁拆卸破壞密封結構
- 抗震要求：如有強烈振動環境，選型時需注明抗震要求（代號E）
- 壓力沖擊：存在壓力沖擊的工況，選型時需注明抗壓力沖擊要求（代號G）

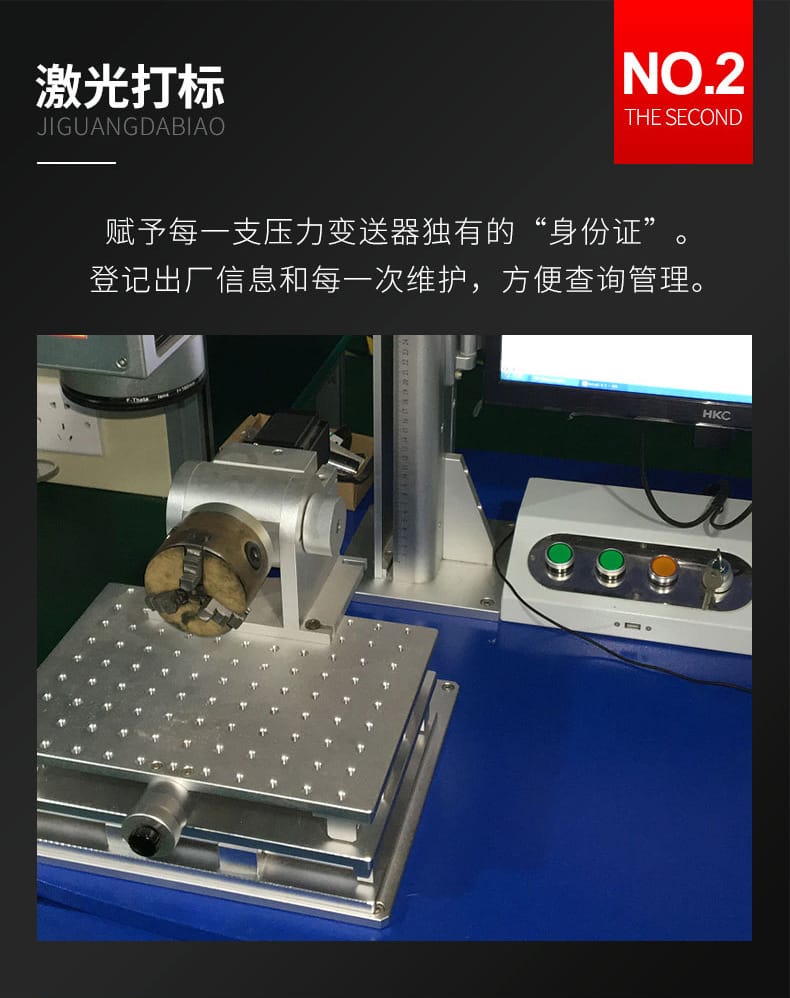

- 身份管理：每支產品配有唯一"身份證"編號，請妥善記錄出廠信息和維護記錄
選型示例
MIK-P300G-2MPa-V1-B1-C1-J1-P2
- 量程：2MPa
- 電源：24VDC（V1）
- 輸出：4~20mA（B1）
- 接口：M20×1.5（C1）
- 連接：赫斯曼接頭（J1）
- 精度：0.5級（P2）
