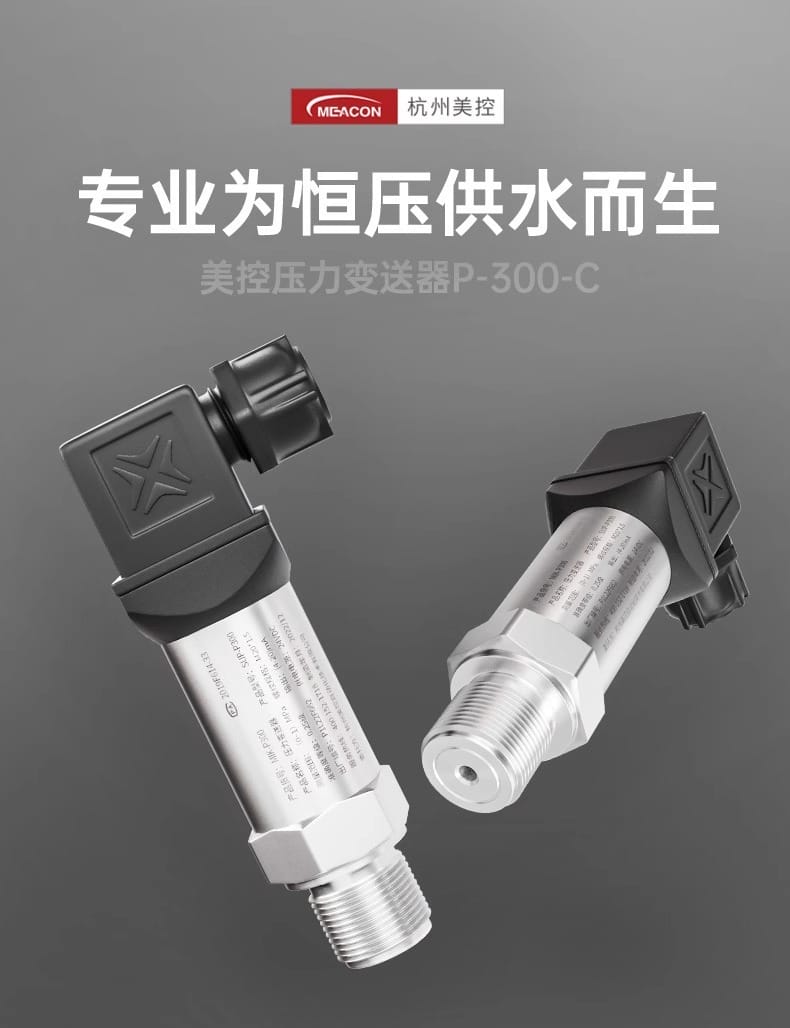

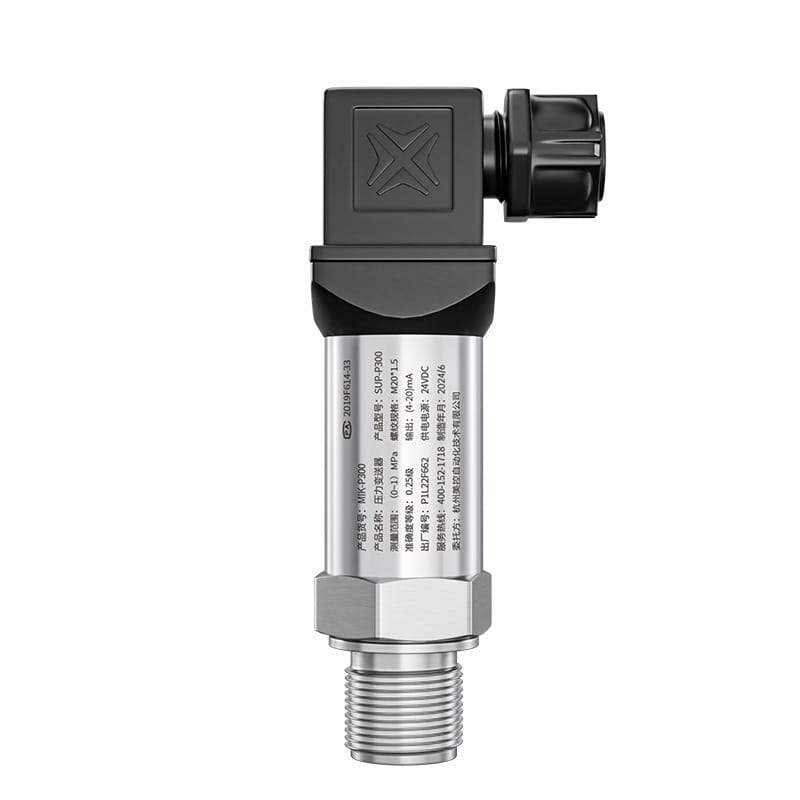

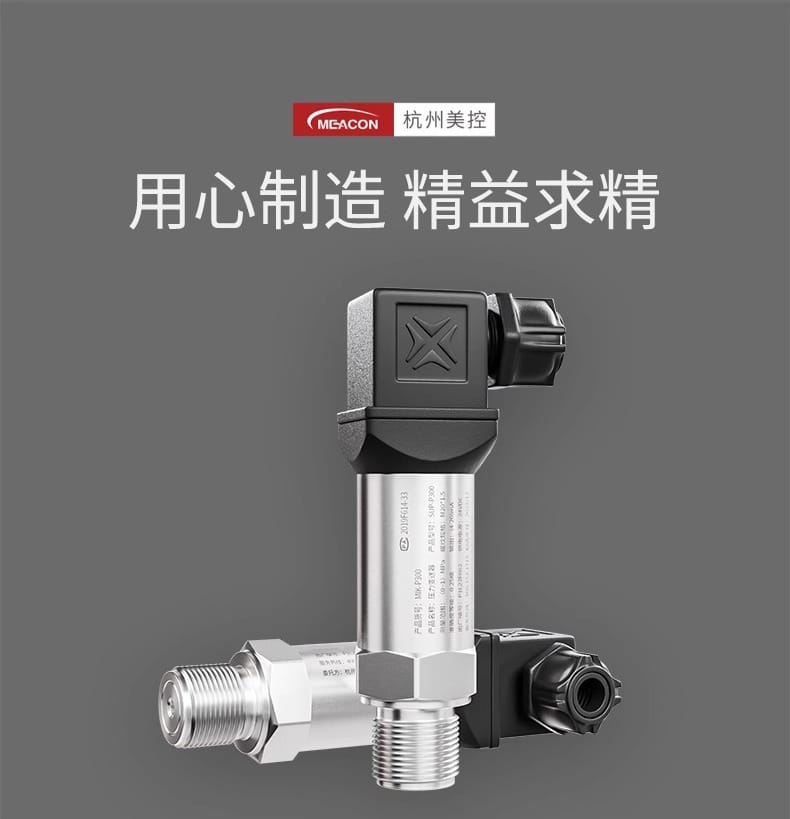

美控?cái)U(kuò)散硅壓力變送器（MIK-P300-C）產品文檔
一、核心特點
- 專為恒壓供水設計：針對供水系統水壓檢測場景深度優化
- 高精度測量：綜合精度達0.5級（默認）/0.25級可選，響應迅速、測量準確

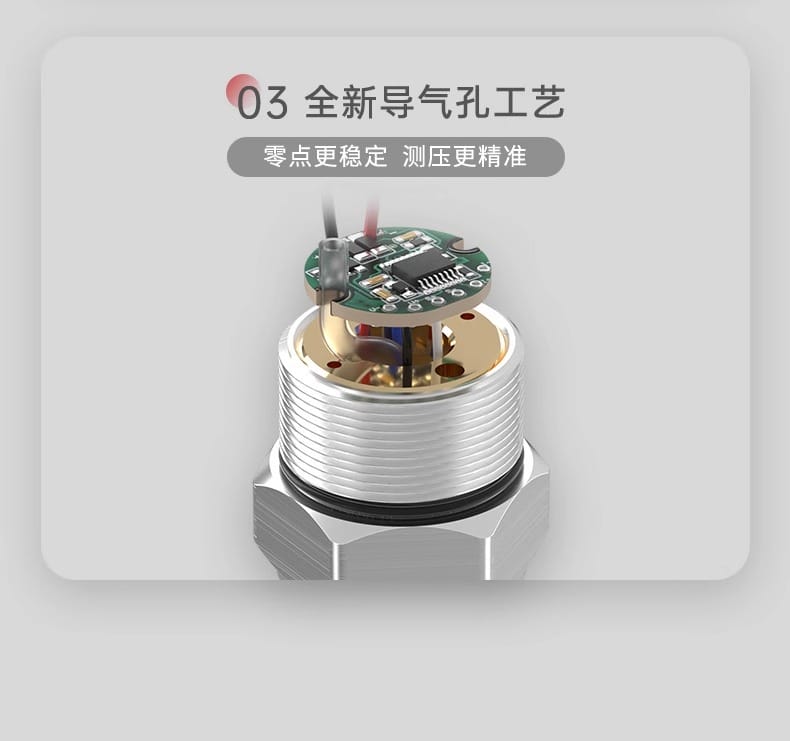

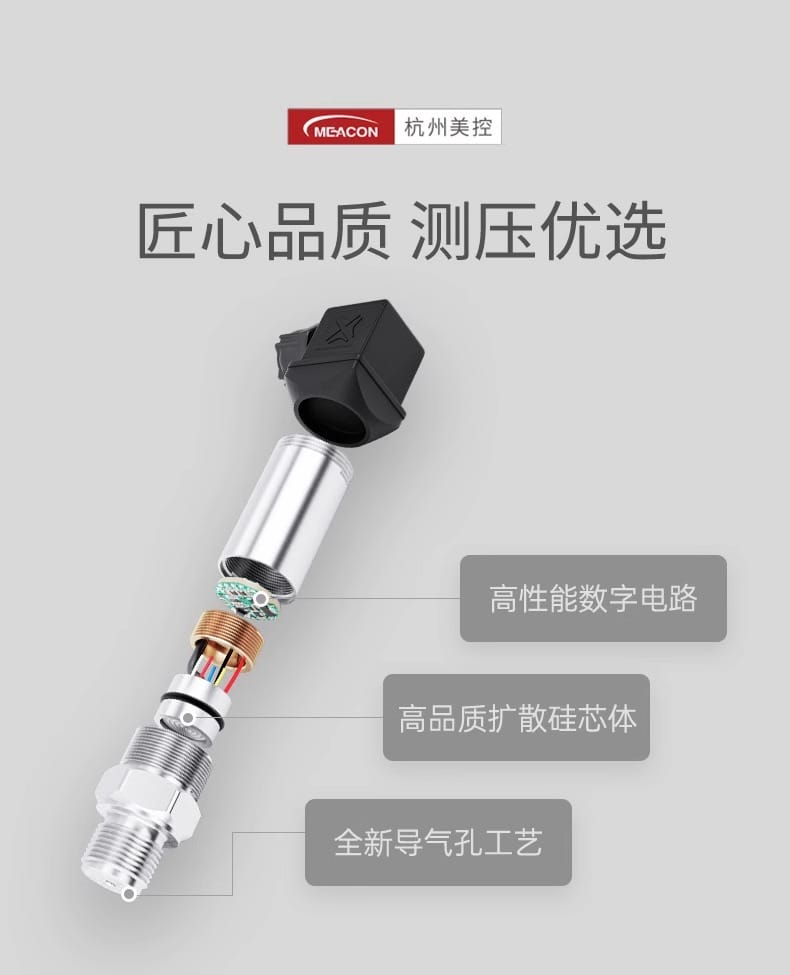

- 優異穩定性：全新導氣孔工藝，零點更穩定，測壓更精準

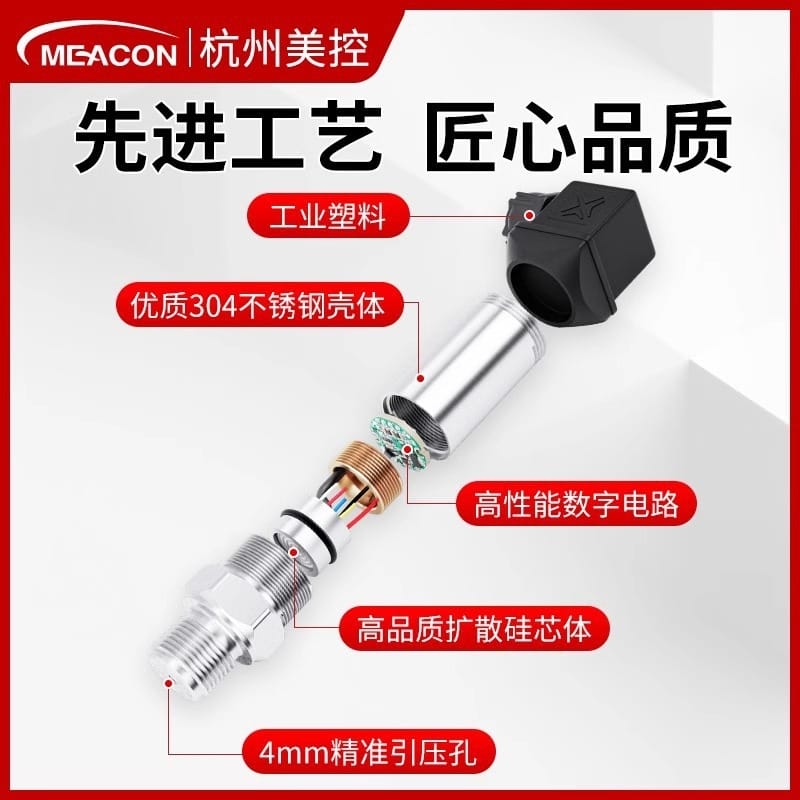

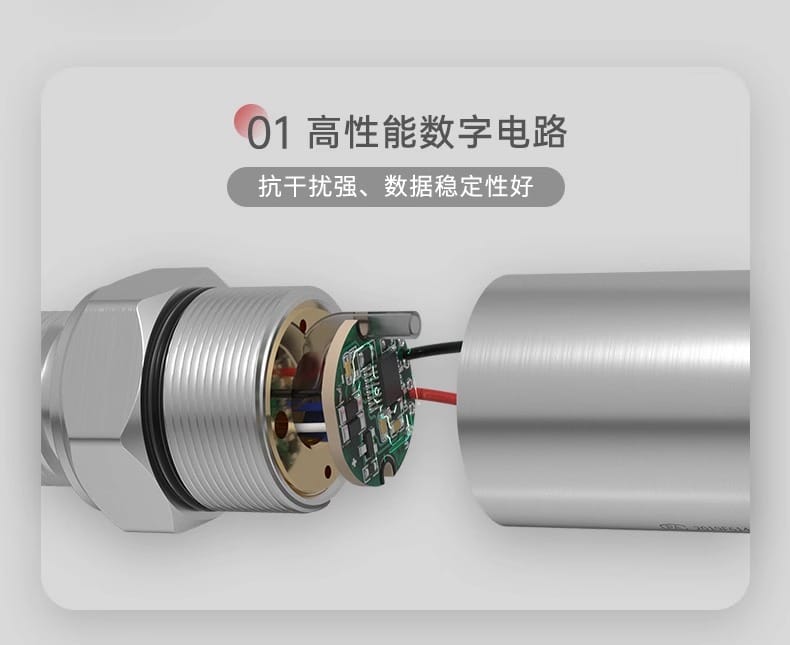

- 強抗干擾能力：高性能數字電路，數據穩定性好
- 寬電壓供電：支持10~32V寬電壓輸入，適應性強

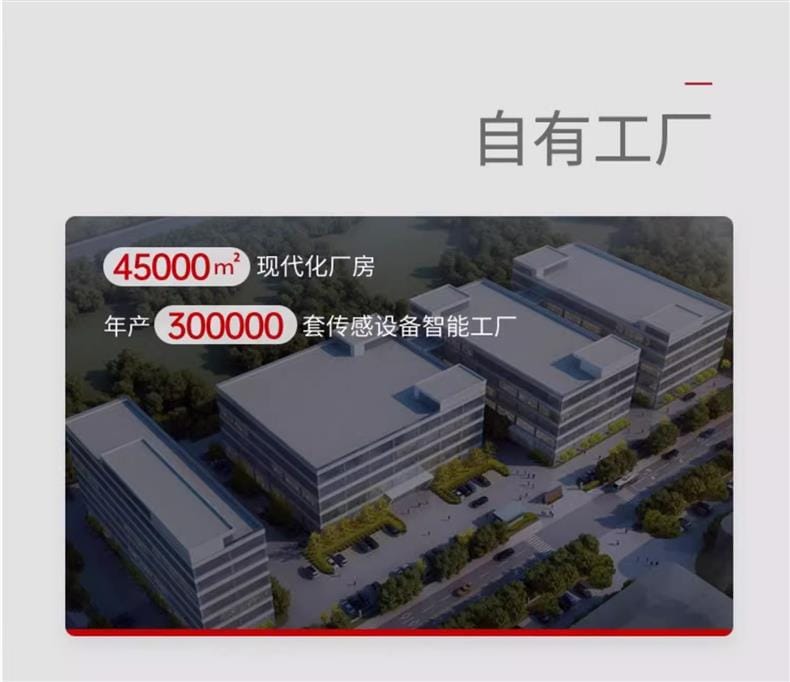

- 智能工廠制造：45000m2現代化廠房，年產30萬套傳感設備

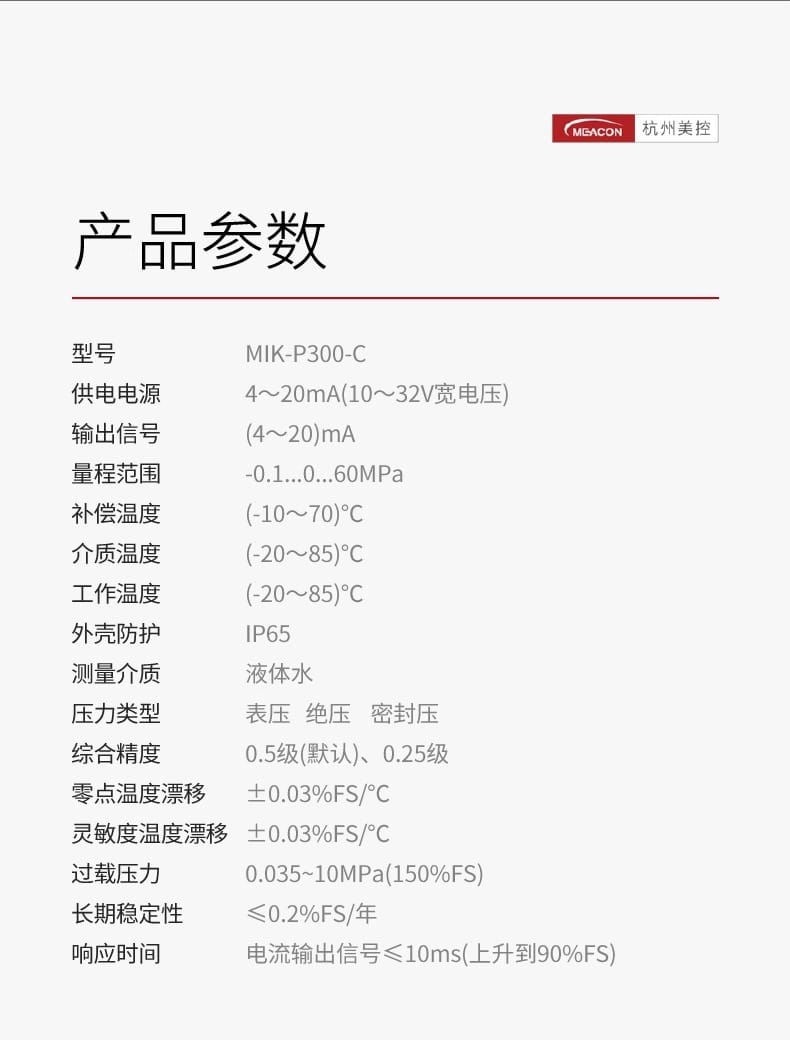

二、技術參數
| 參數項 |
規格值 |
| 型號 |
MIK-P300-C |
| 供電電源 |
4~20mA（10~32V寬電壓） |
| 輸出信號 |
(4~20)mA |
| 量程范圍 |
-0.1...0...60MPa |
| 補償溫度 |
(-10~70)℃ |
| 介質溫度 |
(-20~85)℃ |
| 工作溫度 |
(-20~85)℃ |
| 外殼防護等級 |
IP65 |
| 測量介質 |
液體、水 |
| 壓力類型 |
表壓/絕壓/密封壓 |
| 綜合精度 |
0.5級（默認）、0.25級 |
| 零點溫度漂移 |
±0.03%FS/℃ |
| 靈敏度溫度漂移 |
±0.03%FS/℃ |
| 過載壓力 |
0.035~10MPa（150%FS） |
| 長期穩定性 |
≤0.2%FS/年 |
| 響應時間 |
≤10ms（電流輸出信號上升到90%FS） |

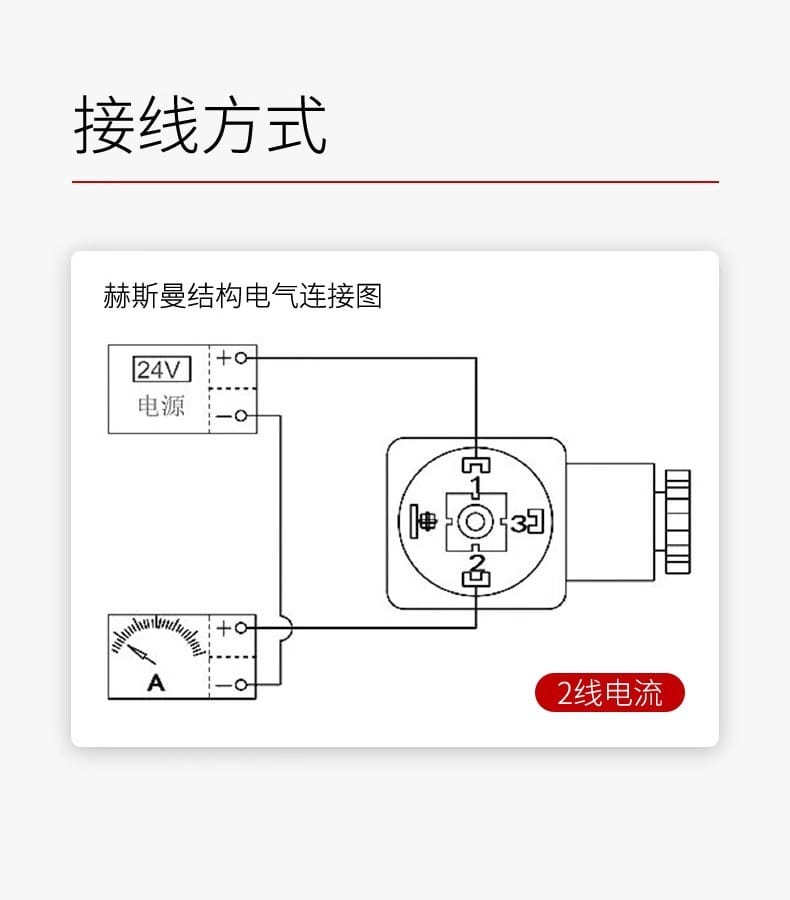

接線方式
- 赫斯曼結構：+24V電源、-0、3W、A2線電流輸出

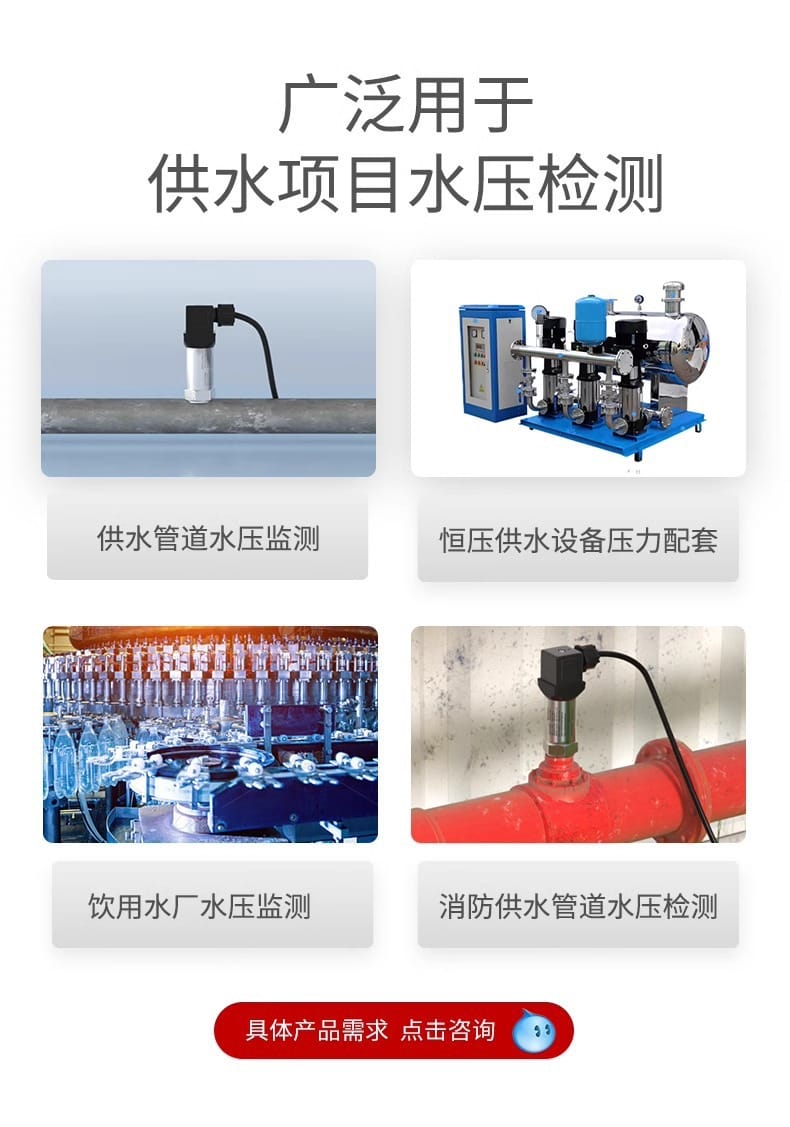

三、應用行業

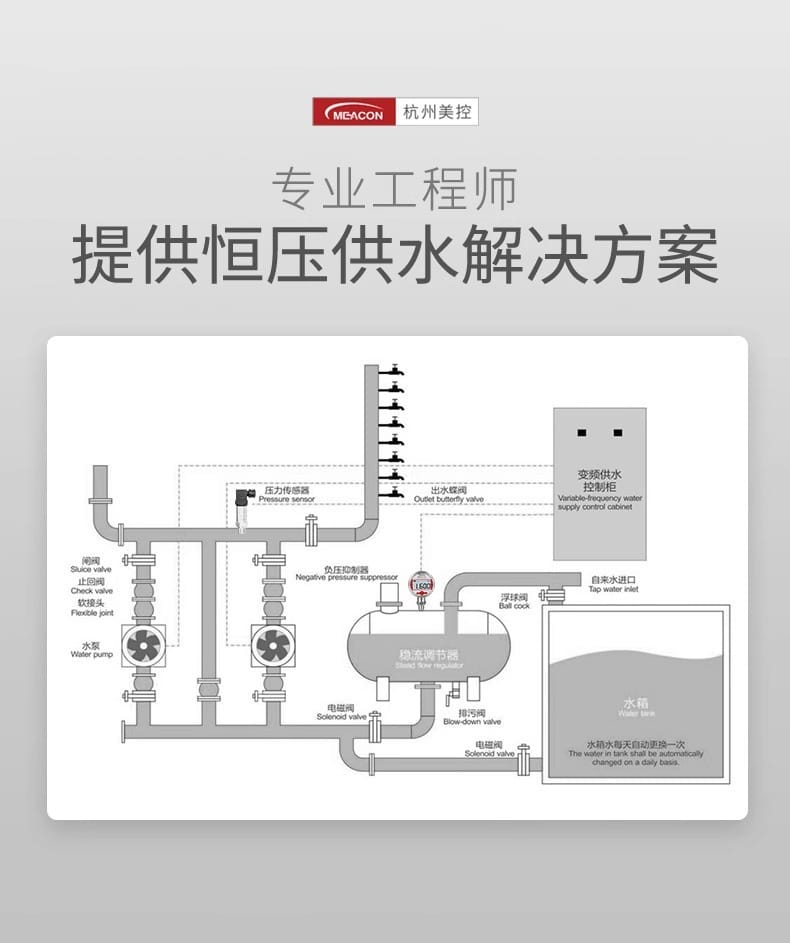

- 供水行業：恒壓供水設備壓力配套、供水管道水壓監測、飲用水廠水壓監測
- 消防系統：消防供水管道水壓檢測
- 地產建筑：萬科、保利等地產項目恒壓供水及消防供水
- 食品飲料：華潤雪花啤酒清洗線水壓監測
- 工業制造：三一重工、長安汽車等工業水壓監控
- 其他領域：航天、通信（中國聯通）等
四、安裝條件
- 環境溫度：工作溫度-20℃~85℃，補償溫度-10℃~70℃
- 防護要求：IP65防護等級，適用于一般工業環境
- 介質要求：適用于液體、水等介質測量
- 壓力類型：根據實際工況選擇表壓、絕壓或密封壓
- 電氣連接：采用赫斯曼接頭，需確保接線牢固可靠
- 供電要求：10~32V DC寬電壓供電
五、注意事項
- 選型注意：根據實際測量壓力范圍選擇合適量程，避免超量程使用
- 溫度限制：確保介質溫度、環境溫度在額定范圍內，避免溫度漂移影響精度
- 過載保護：雖然具備150%FS過載能力，但長期過載可能影響傳感器壽命
- 介質兼容：僅適用于液體、水等介質，腐蝕性介質需特殊選型
- 定期校準：建議定期校驗以保證長期測量精度
- 安裝規范：避免機械應力直接作用于傳感器，確保密封可靠
- 電氣安全：接線前確認斷電，防止短路損壞設備

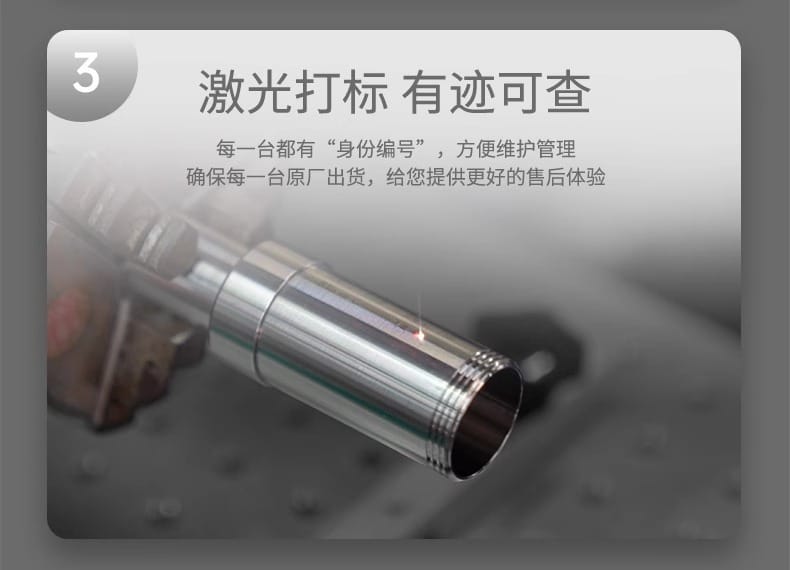

- 售后服務：每臺產品均有激光打標身份編號，便于追溯維護
制造商：杭州美控自動化技術有限公司 | 中國儀器儀表學會理事單位 | 國家高新技術企業
