喬治費歇爾(Signet) 9900系列盤面安裝變送器

? 核心特點

多參數單通道輸入：支持流量、pH/ORP、電導率/電阻率、壓力、溫度、液位、鹽度等多種傳感器接入，統一輸出標準4-20mA信號。
超大視覺顯示：配備3.90″×3.90″大尺寸自動感應背光屏，可視距離達傳統變送器的4-5倍；高亮字體與雙行顯示（主/副測量值分行）大幅降低誤讀風險。
創新“撥碼盤”交互：獨創數字棒狀圖顯示與物理撥碼盤設定，直觀呈現測量狀態，配置過程無需復雜編程。
靈活模塊化設計：采用可插拔模塊架構，支持按需擴展繼電器報警、直接電導率/電阻率測量等功能，輕松應對工藝變更。
智能組態與自定義：支持默認參數快速初始化，可通過PC COMM或H COMM工具深度定制；允許自定義13位標簽字符、調整小數點位與測量單位，并具備一鍵恢復出廠設置功能。
精準報警指示：LED報警指示燈實時反饋狀態，報警電流閾值可選3.6mA或22mA，適配不同控制系統邏輯。

?? 技術參數

參數項	規格說明
供電電壓	12~32 VDC（額定值24 VDC）
信號輸出	標準4-20mA隔離輸出（可為部分兼容傳感器提供回路供電）
信號輸入	支持4-20mA輸入（需選配8058信號轉換模塊）
顯示規格	3.90″×3.90″ LCD帶自動背光，雙行數據+棒狀圖顯示
通信/調試接口	可選配 PC COMM 或 H COMM 專用設定工具
擴展模塊	繼電器模塊、電導率/電阻率直測模塊等（熱插拔設計）
報警輸出設定	低限/高限報警電流可選 3.6mA 或 22mA

? 應用行業

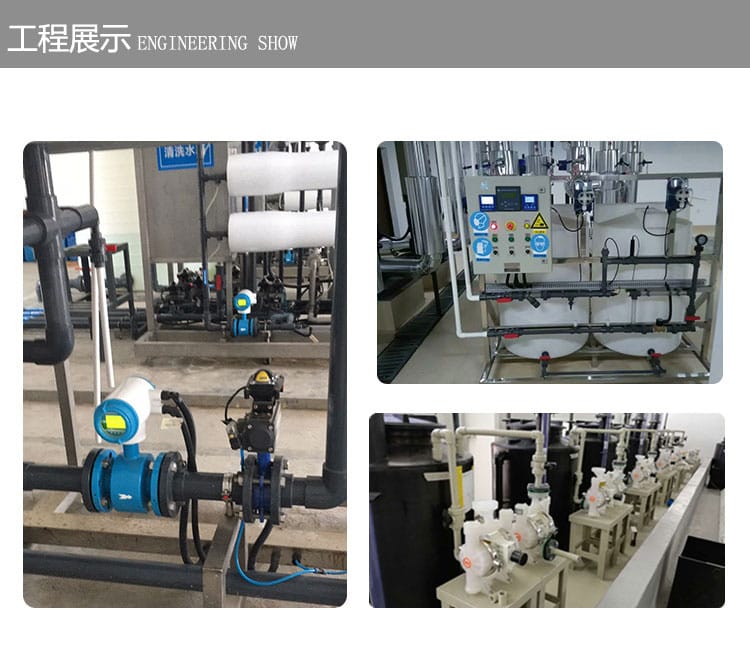

水處理工程：廢水處理系統、反滲透(RO)系統、去離子(EDI)系統、冷卻塔循環水系統
工業制造：化工生產流程、金屬加工冷卻液監控、塑料成型工藝控制
環保與過濾：煙氣洗滌塔(pH/ORP監控)、各類介質過濾系統、水質在線監測站
實驗室與中試：精密加藥系統、小型定量配料裝置配套監測

?? 安裝條件

安裝形式：本產品為盤面安裝版本，適用于控制柜、儀表盤或操作臺的標準開孔安裝，需預留足夠的背板接線空間與后期維護通道。
電氣要求：必須使用穩定可靠的12~32 VDC直流電源，建議配備防反接保護與過壓浪涌抑制裝置；接地需嚴格符合當?shù)仉姎獍踩?guī)范。
環境適應：安裝區域應保持干燥、通風良好，避免高溫、高濕、強腐蝕性氣體或劇烈震動的環境；顯示屏前方需保證充足的操作視野，避免陽光直射干擾背光識別。
布線規范：信號線與電源線應分開走線，建議使用屏蔽雙絞線傳輸4-20mA信號，屏蔽層單端接地以有效抑制電磁干擾(EMI)。

?? 注意事項

選型匹配：購買前請核對傳感器類型與變送器輸入通道的兼容性，若需接入4-20mA原始信號，務必提前選配8058轉換模塊。
斷電操作：所有可插拔模塊的加裝、拆卸或內部接線更改，必須在完全斷電狀態下進行，以防短路損壞主板。
組態謹慎：使用PC/H COMM工具修改參數時，請記錄原始設定值；報警電流切換為3.6mA或22mA后，需同步調整上位機PLC/DCS的報警閾值邏輯。
定期維護：建議每6~12個月對前端傳感器進行一次零點/量程校準；定期檢查接線端子緊固情況，防止因振動導致接觸不良。
軟件升級：H COMM/PC COMM設定工具請保持最新版本，以確保對新固件及新型號傳感器的完整支持；備份重要工藝配方參數以防數據丟失。
合規使用：本產品為工業自動化儀表，僅限專業電氣人員按說明書規范安裝與調試，嚴禁超范圍或違規改裝使用。

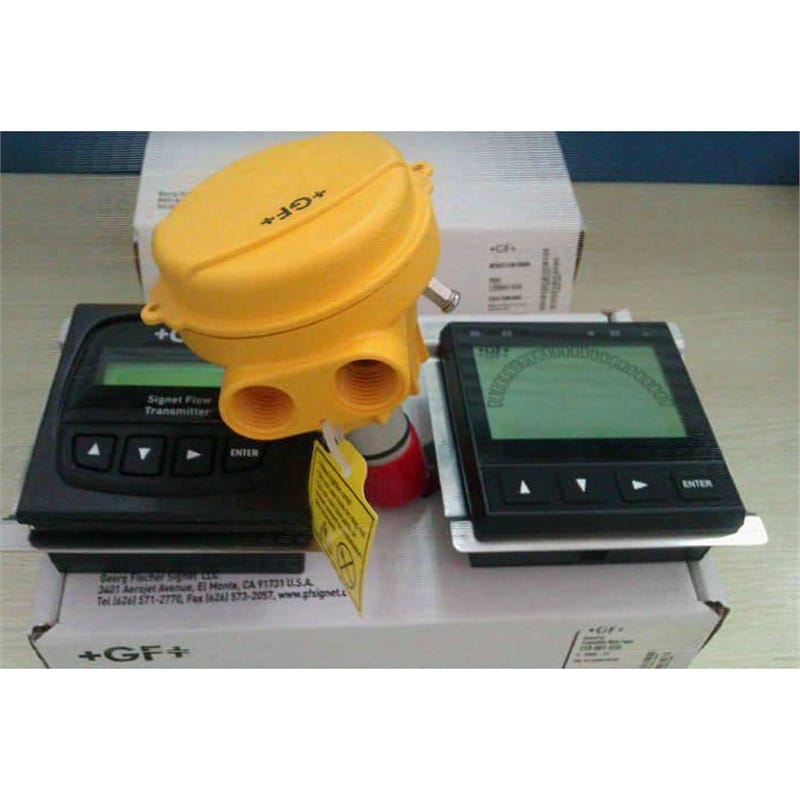

9900 變送器

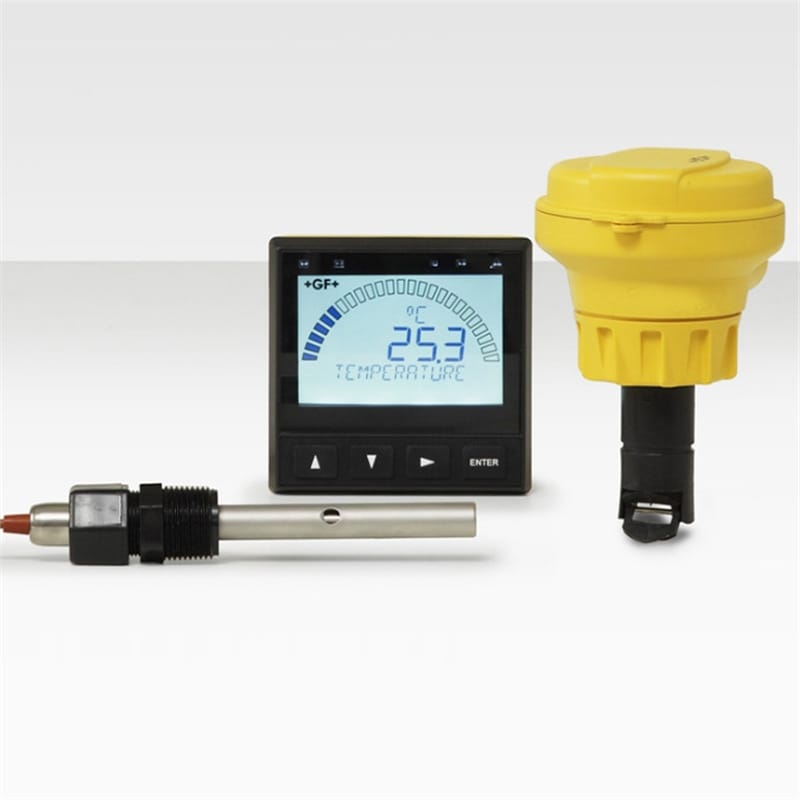

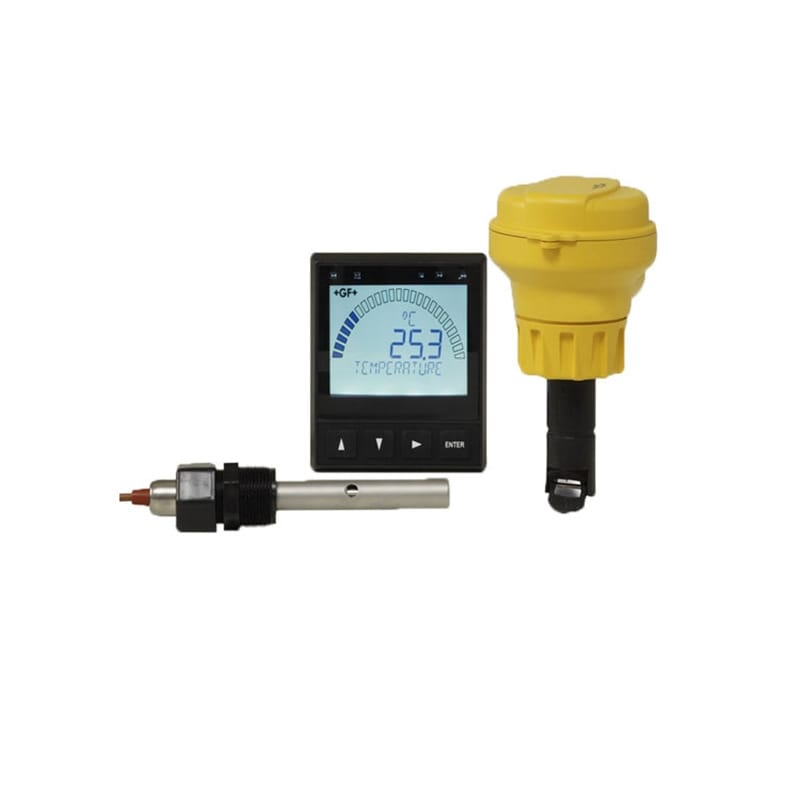

Signet 9900 變送器提供單通道輸入多參數，包括流量， pH/ORP，電導率/電阻率，壓力，溫度，液位，鹽度和其它輸出4-20mA信號的傳感器。大尺寸 (3.90” x 3.90”) 自動感應背光顯示等特點使其具有 “一目了然” 視覺效果，是傳統變送器可視距離的4-5倍。高亮顯示和大字符降低誤讀或曲解顯示值的風險。測量單位，主測量值和第二測量值分行顯示，并提供“撥碼盤”式數字棒狀圖顯示。

9900提供盤面安裝和現場安裝兩個版本。這兩個版本供電皆為12 - 32 VDC (24 VDC額定值)。9900可以給部分兼容傳感器供電。

靈活的，可插拔模塊設計更易于滿足不斷變化的用戶需求。可選模塊包括繼電器模塊，直接電導率/電阻率模塊， H COMM和 PC COMM 設定工具。變送器可以使用默認設定快速簡單地完成組態或自定義標簽，可調的撥碼盤設定，測量單位和小數點位數等。
