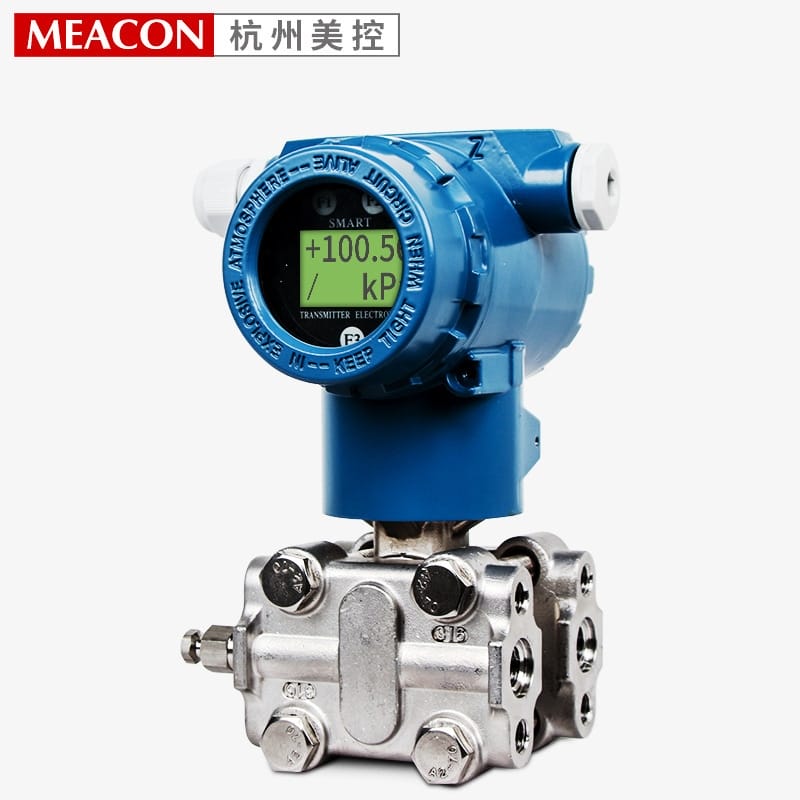

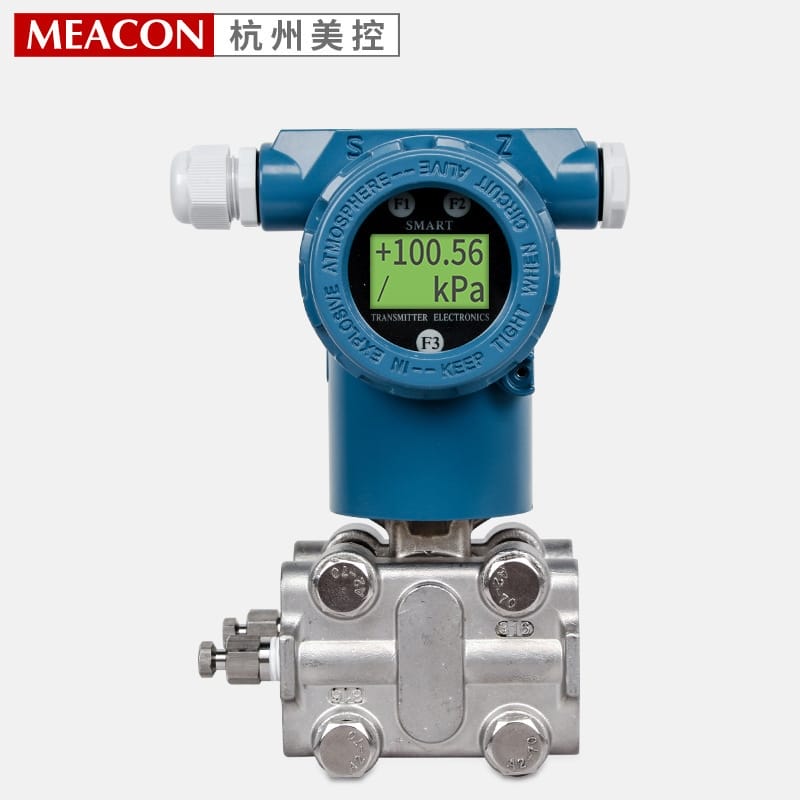

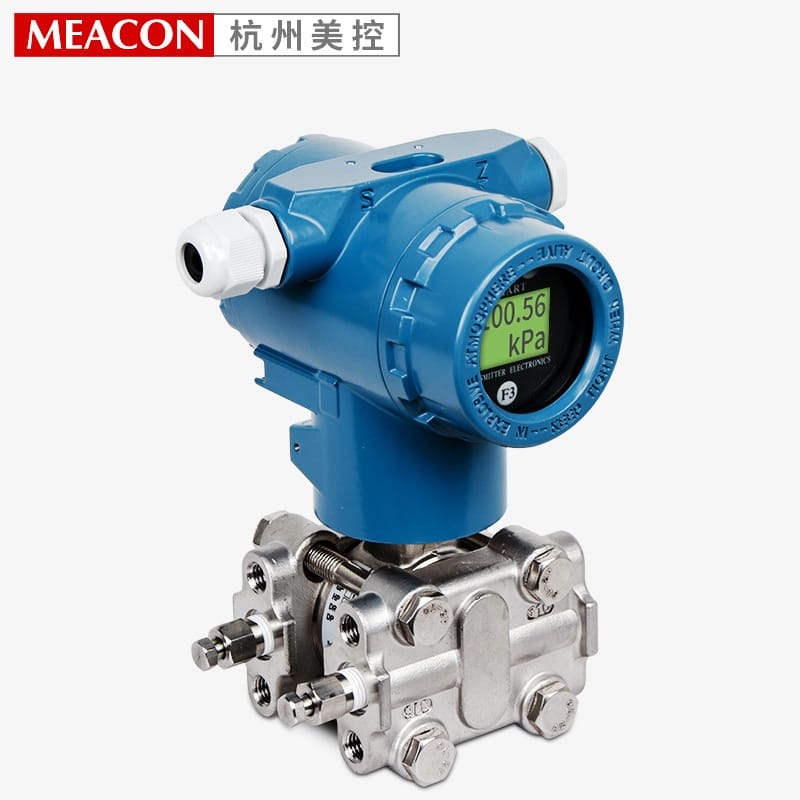

美控電容式 3051差壓變送器 高精度壓力變送器

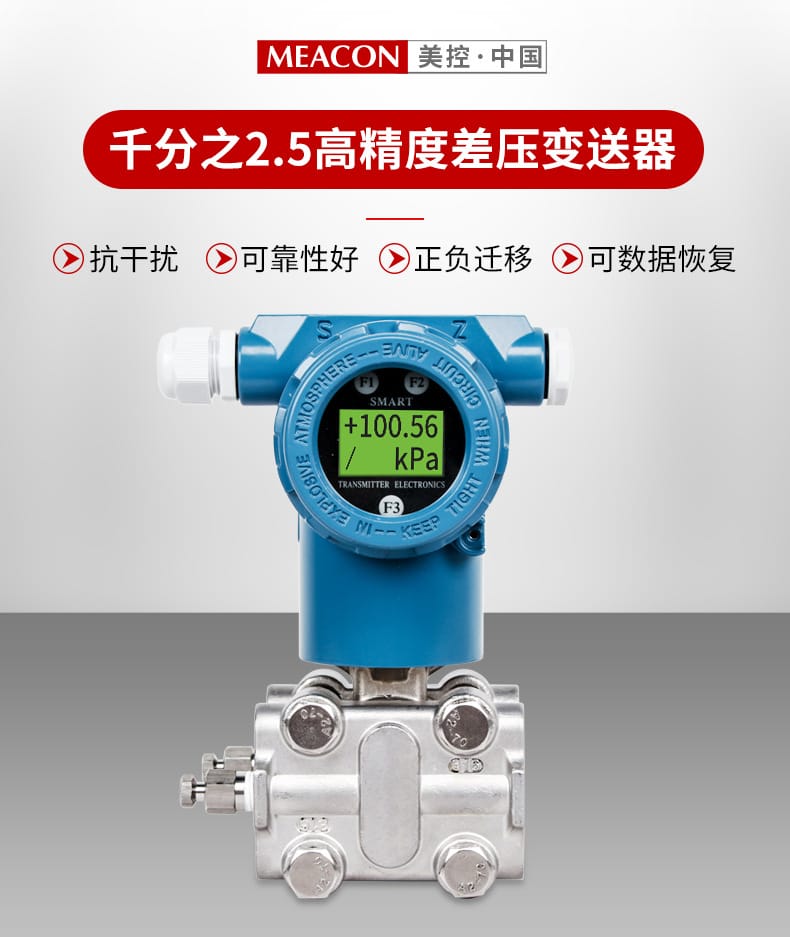

核心特點
- 千分之2.5高精度：基本誤差0.25%（40kPa以下0.5%），確保測量精準可靠

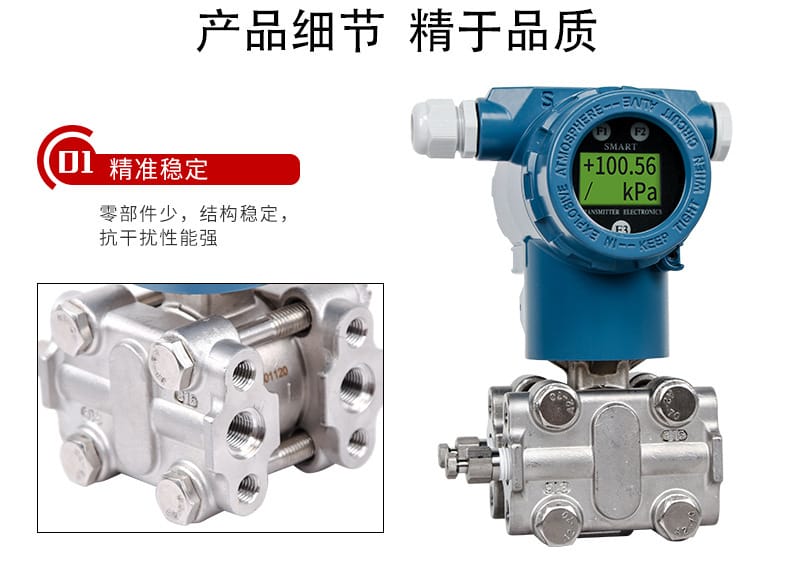

- 抗干擾設計：零部件少，結構穩定，抗干擾性能強，可靠性好
- 正負遷移功能：支持量程靈活調整，適應復雜工況需求
- 數據恢復能力：具備數據恢復功能，保障運行連續性

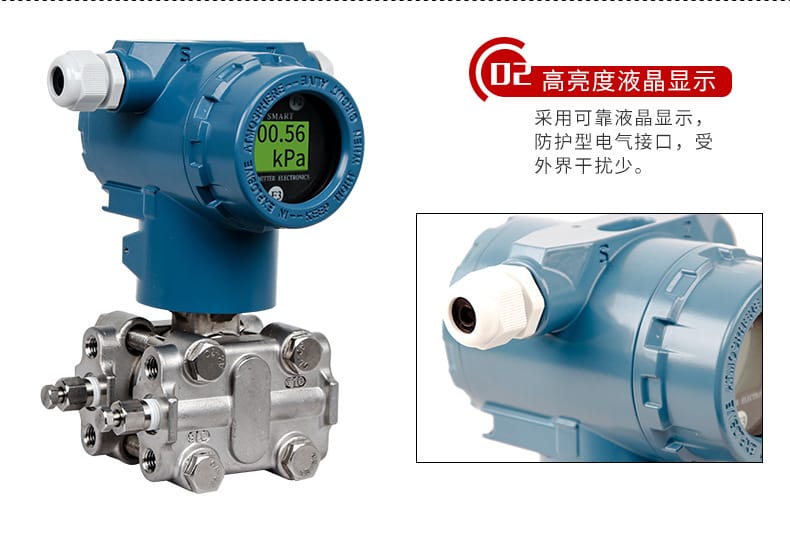

- 高亮度液晶顯示：采用可靠液晶顯示技術，讀數清晰直觀
- 防護型電氣接口：M20×1.5螺孔設計，受外界干擾少

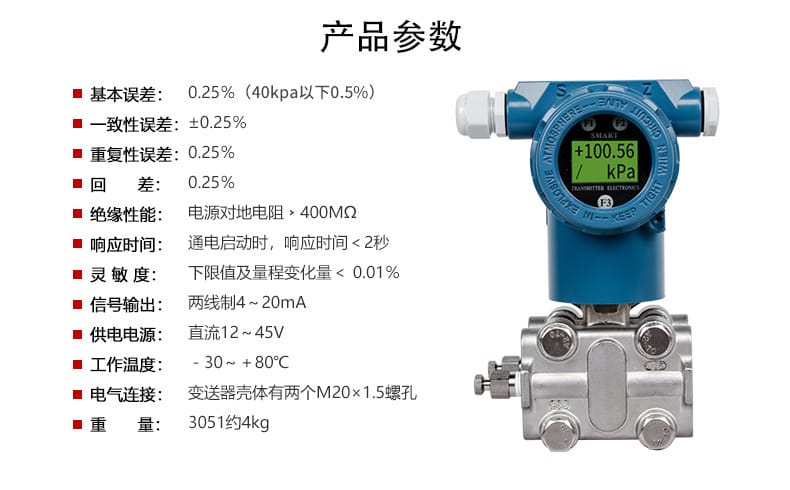

技術參數
| 參數項 |
技術指標 |
| 精度等級 |
0.25級（千分之2.5高精度） |
| 基本誤差 |
0.25%（40kPa以下0.5%） |
| 一致性誤差 |
±0.25% |
| 重復性誤差 |
0.25% |
| 回差 |
0.25% |
| 靈敏度 |
下限值及量程變化量<0.01% |
| 響應時間 |
通電啟動時<2秒 |
| 絕緣性能 |
電源對地電阻>400MΩ |
| 信號輸出 |
兩線制4~20mA DC（可選1~5V DC三線/Hart智能協議） |
| 供電電源 |
直流12~45V |
| 工作溫度 |
-30~+80℃ |
| 電氣連接 |
變送器殼體兩個M20×1.5螺孔 |
| 產品重量 |
約4kg |

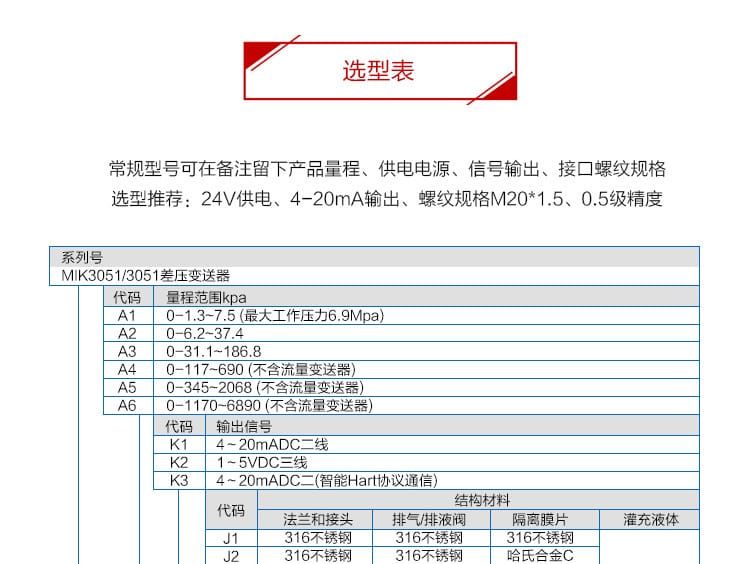

量程規格選型
| 代碼 |
量程范圍（kPa） |
最大工作壓力 |
| A1 |
0~1.3~7.5 |
6.9 MPa |
| A2 |
0~6.2~37.4 |
— |
| A3 |
0~31.1~186.8 |
— |
| A4 |
0~117~690 |
不含流量變送器 |
| A5 |
0~345~2068 |
不含流量變送器 |
| A6 |
0~1170~6890 |
不含流量變送器 |

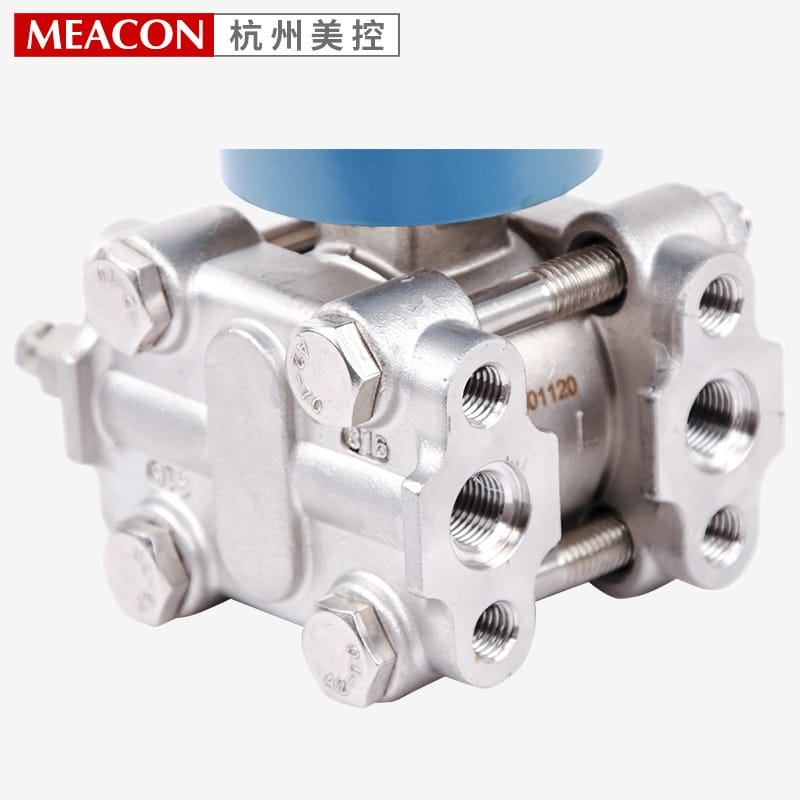

結構材料選型
| 代碼 |
法蘭和接頭 |
排氣/排液閥 |
隔離膜片 |
灌充液體 |
| J1 |
316不銹鋼 |
316不銹鋼 |
316不銹鋼 |
硅油 |
| J2 |
316不銹鋼 |
316不銹鋼 |
哈氏合金C |
硅油 |
| J3 |
316不銹鋼 |
316不銹鋼 |
蒙乃爾 |
硅油 |
| J4 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
硅油 |
| J5 |
哈氏合金C |
哈氏合金C |
鉭 |
硅油 |
| J6 |
蒙乃爾 |
蒙乃爾 |
蒙乃爾 |
硅油 |
最大工作壓力等級
| 代碼 |
最大工作壓力 |
| F1 |
4 MPa |
| E2 |
10 MPa |
| E3 |
14 MPa |

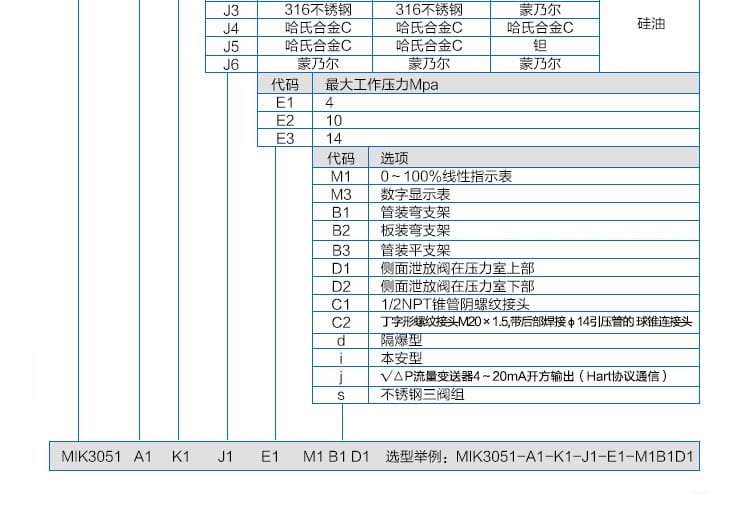

附加選項
| 代碼 |
功能說明 |
| M1 |
0~100%線性指示表 |
| M3 |
數字顯示表 |
| B1 |
管裝彎支架 |
| B2 |
板裝彎支架 |
| B3 |
管裝平支架 |
| D1 |
側面泄放閥在壓力室上部 |
| D2 |
側面泄放閥在壓力室下部 |
| C1 |
1/2NPT錐管陰螺紋接頭 |
| C2 |
丁字形螺紋接頭M20×1.5，帶后部焊接Φ14引壓管的球錐連接頭 |
| d |
隔爆型 |
| i |
本安型 |
| √△P |
流量變送器4~20mA開方輸出（Hart協議通信） |
| S |
不銹鋼三閥組 |
選型示例
MIK3051-A1-K1-J1-E1-M1B1D1
推薦配置：24V供電、4-20mA輸出、螺紋規格M20×1.5、0.5級精度
應用行業
| 應用領域 |
典型場景 |

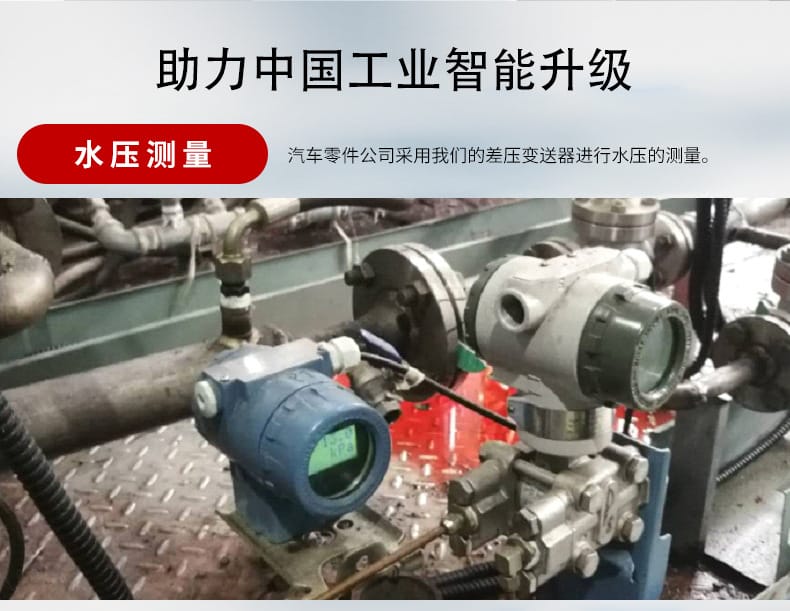

| 水壓測量 |
汽車零件制造過程中的水壓監測 |

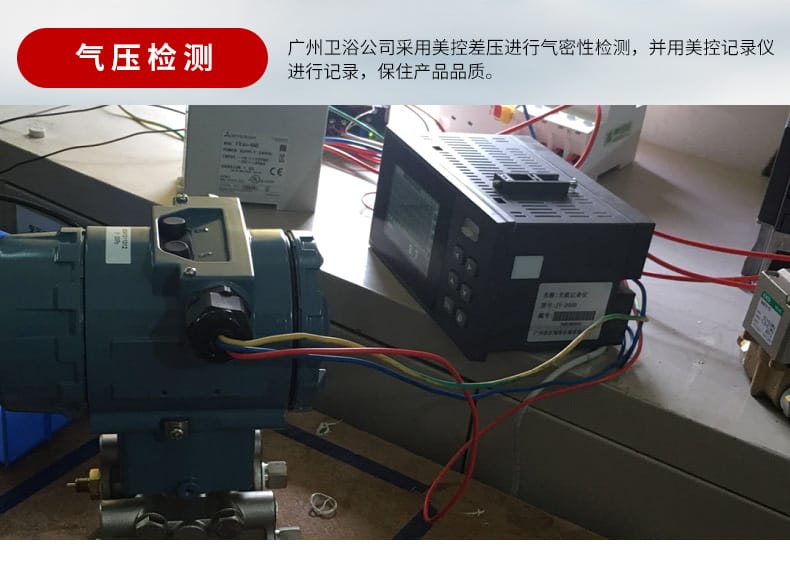

| 氣壓檢測 |
衛浴產品氣密性檢測（配合美控記錄儀實現數據記錄與品質管控） |
| 工業流程控制 |
石油、化工、電力、冶金等行業的差壓、壓力、液位測量 |
| 流量測量 |
配合節流裝置實現流量變送（開方輸出功能） |
安裝條件

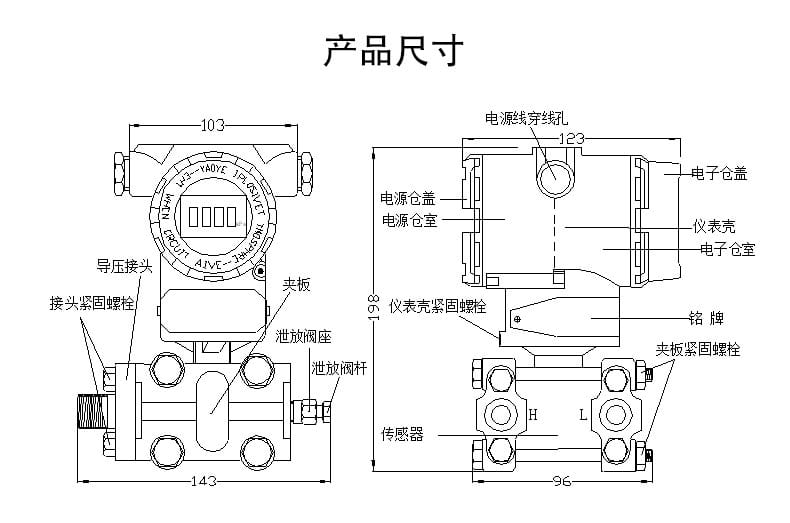

產品結構組成
- 電子倉蓋、電源倉蓋、電源倉室、電子倉室
- 導壓接頭、夾板接頭、緊固螺栓
- 儀表殼、銘牌、泄放閥座、泄放閥桿
- 傳感器（H/L高壓/低壓側）

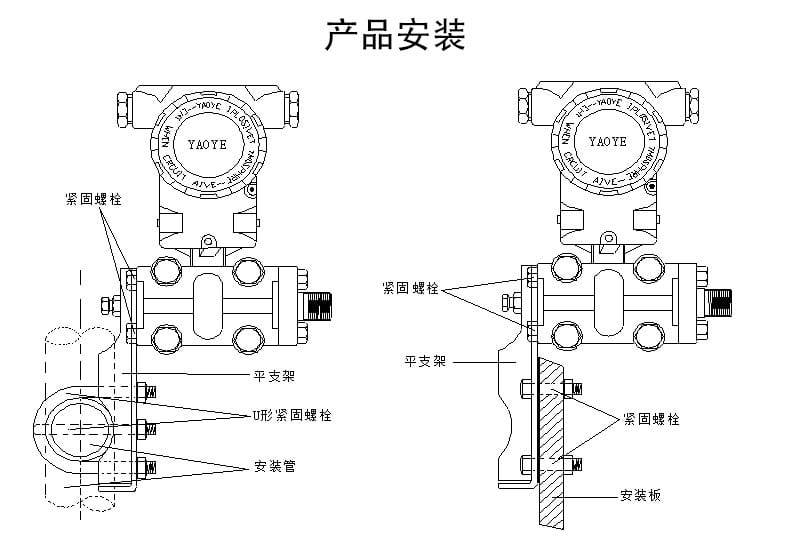

安裝方式
| 安裝類型 |
說明 |
| 管裝安裝 |
平支架+U形緊固螺栓+安裝管組合 |
| 板裝安裝 |
平支架+緊固螺栓+安裝板組合 |

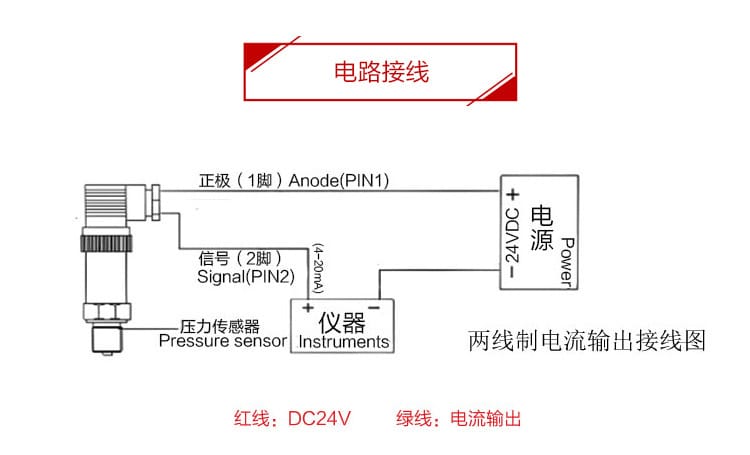

電氣接線（兩線制電流輸出）
| 引腳 |
功能 |
| 1腳（正極） |
電源+ |
| 2腳 |
信號輸出（4~20mA） |
接線方式：電源正極→變送器→負載電阻→電源負極，形成兩線制回路
安裝環境要求
- 環境溫度：-30~+80℃
- 供電電壓：直流12~45V
- 防護等級：需配合防護型電氣接口使用
- 螺紋規格：標準M20×1.5，可選1/2NPT
注意事項
- 量程選擇：常規型號需在備注中明確產品量程、供電電源、信號輸出、接口螺紋規格
- 流量變送限制：A4/A5/A6量程規格不含流量變送器功能
- 材料兼容性：根據測量介質特性選擇隔離膜片材質（316不銹鋼/哈氏合金C/蒙乃爾/鉭）
- 泄放閥位置：根據安裝方位選擇D1（上部）或D2（下部）泄放閥配置
- 防爆要求：危險場所需選用隔爆型或本安型規格
- 三閥組配套：建議選配不銹鋼三閥組（S選項）便于調試維護
- 引壓管連接：C2選項適用于需要焊接引壓管的場合
- 服務支持：可預約上門選型指導及安裝服務，24小時技術支持
