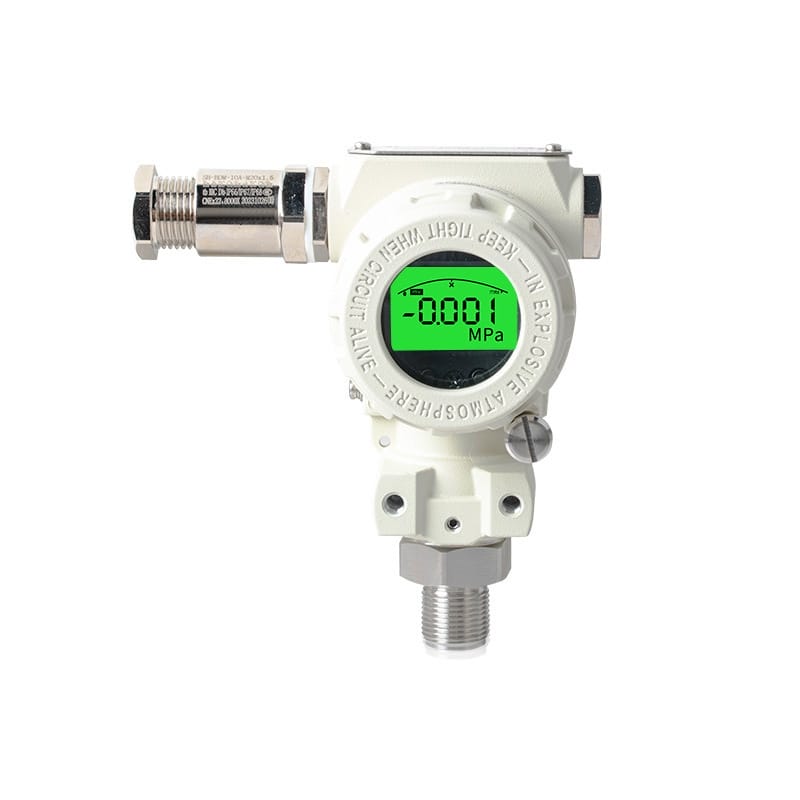

美控帶顯示氣體甲烷乙炔氫氣2088榔頭型壓力傳感器防爆壓力變送器
品牌：MEACON（杭州美控）
核心特點

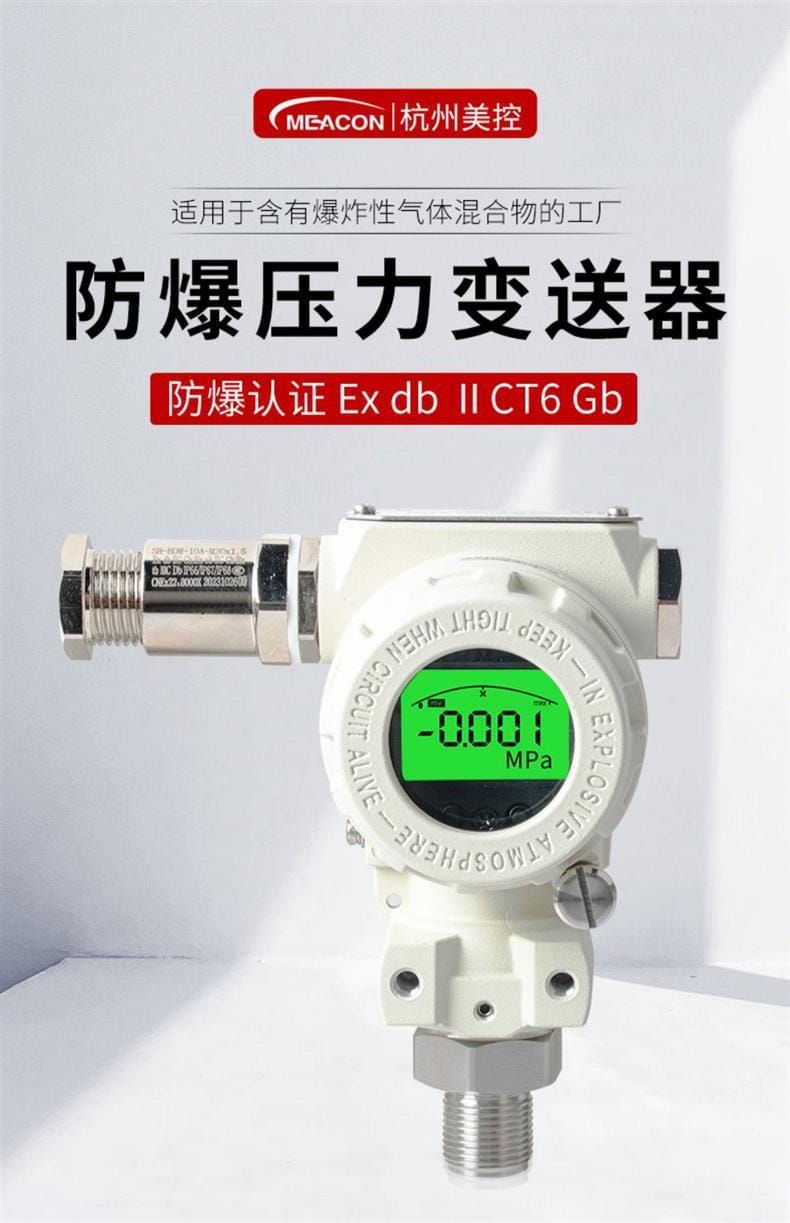

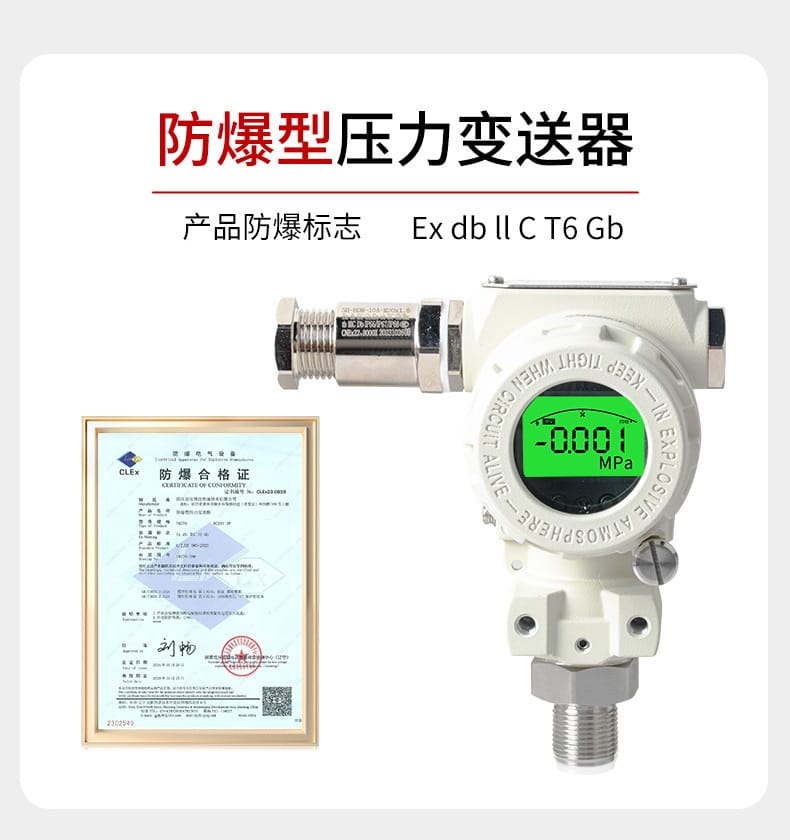

- 防爆設計：通過國家權威防爆認證，標志為 Ex db II C T6 Gb，適用于含有爆炸性氣體混合物的危險場所。

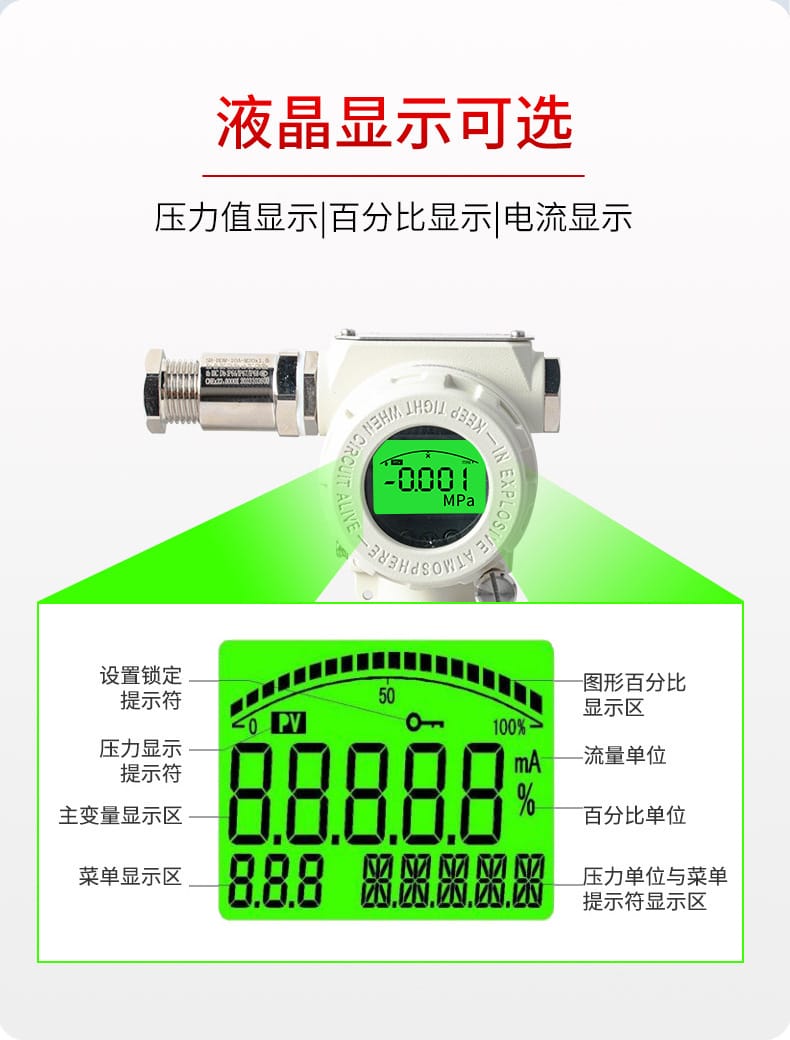

- 高清顯示：配備LCD液晶顯示屏，支持壓力值、百分比、電流多模式顯示，讀數直觀清晰。

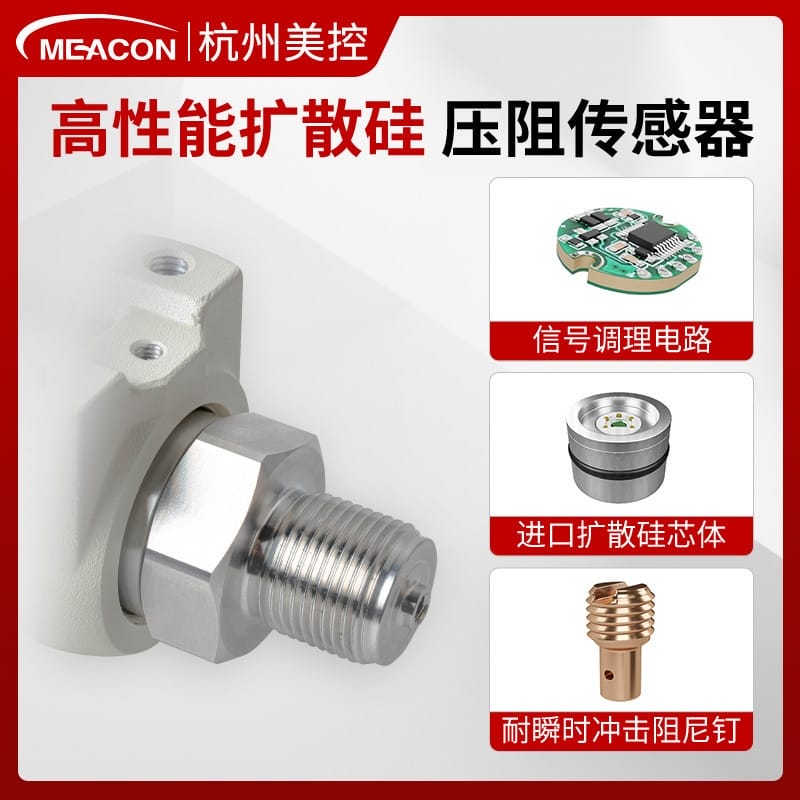

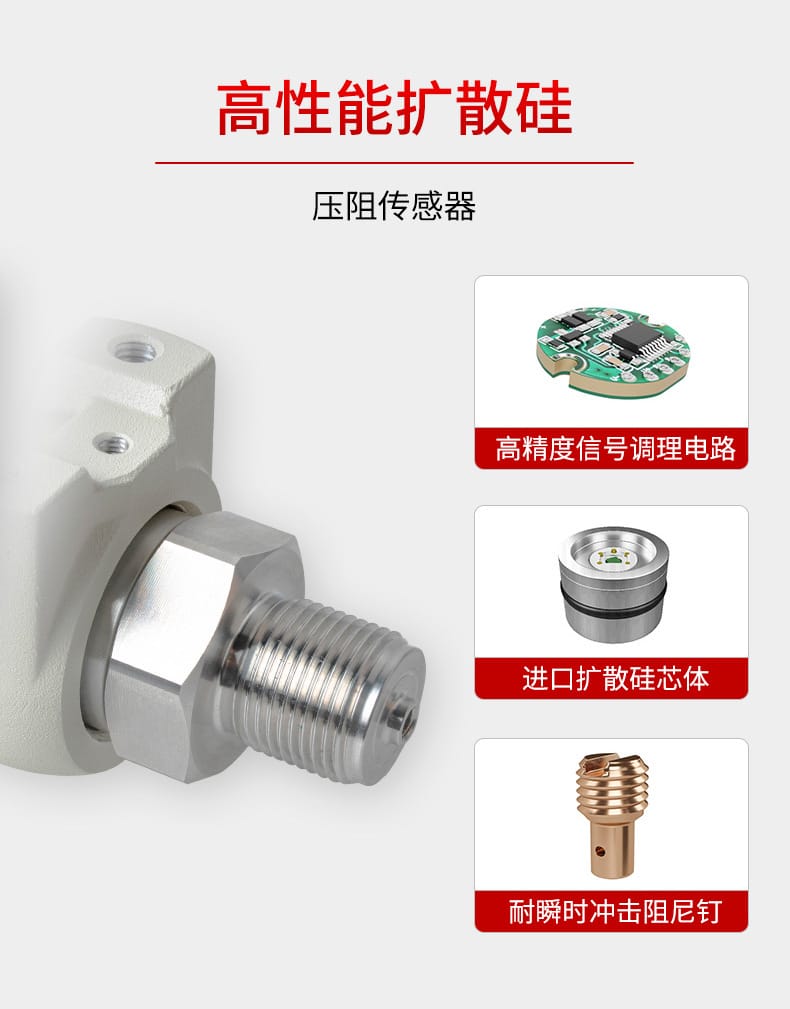

- 高精度測量：采用高性能擴散硅壓阻傳感器與進口芯體，結合高精度信號調理電路，確保長期穩定性與測量準確性。

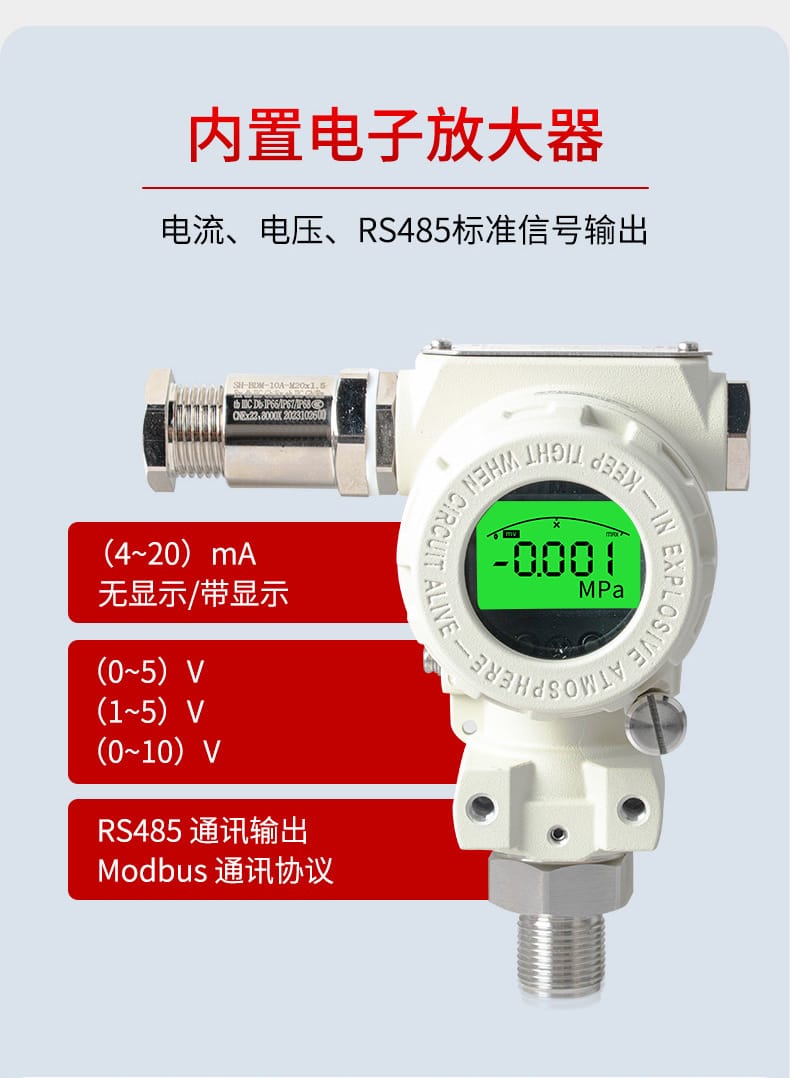

- 多種輸出信號：支持 (4~20)mA、(0~5)V、(1~5)V、(0~10)V 模擬量輸出及 RS485 數字通訊（Modbus 協議），滿足不同系統集成需求。

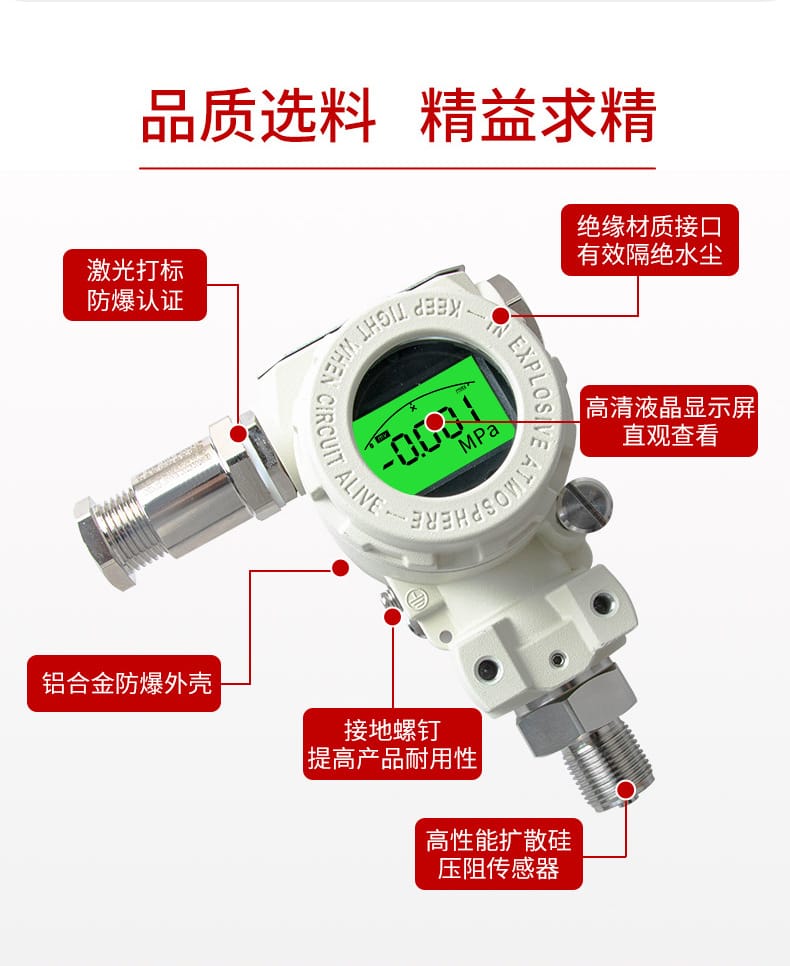

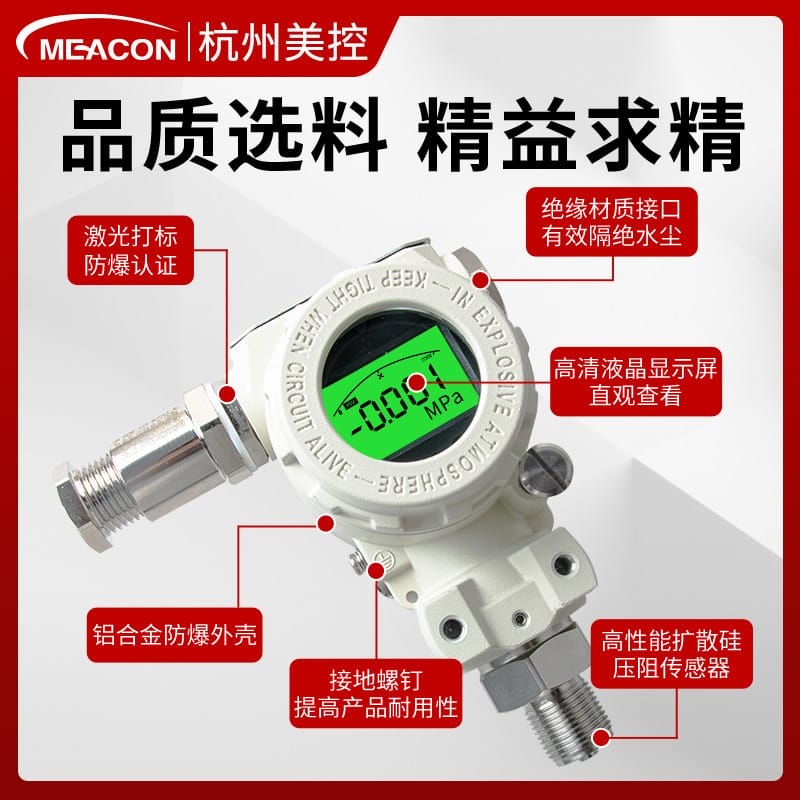

- 堅固耐用結構：鋁合金防爆外殼，IP66/IP67 防護等級，具備良好的防水、防塵、抗沖擊性能；內外接地螺釘設計保障電氣安全。
- 廣泛適用性：適用于石油、化工、電力、冶金、食品等多個行業中的特殊工況環境。

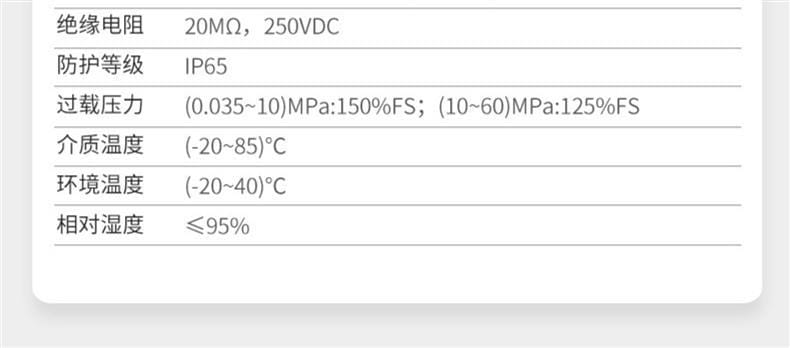

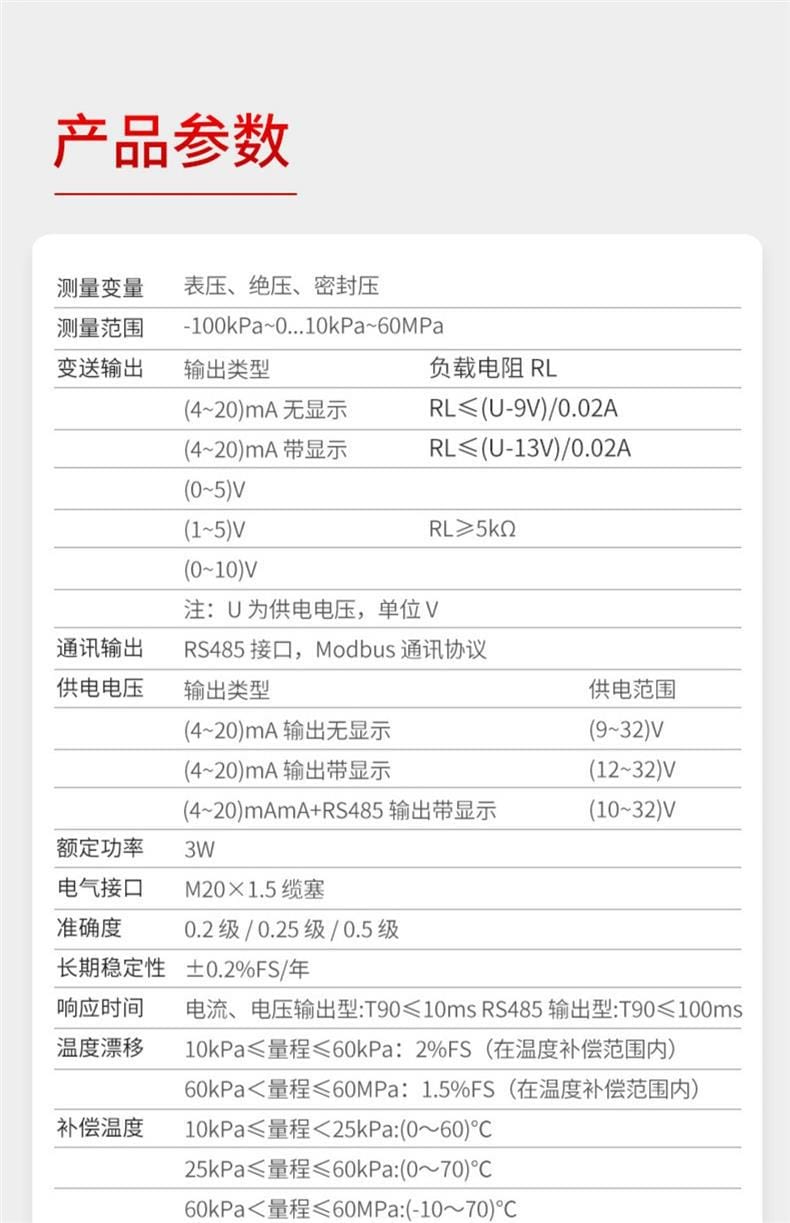

技術參數
| 項目 |
參數 |
| 測量變量 |
表壓、絕壓、密封壓 |
| 測量范圍 |
-100kPa ~ 0 ... 10kPa ~ 60MPa |
| 輸出類型 |
(4~20)mA（帶/無顯示）、(0~5)V、(1~5)V、(0~10)V、RS485（Modbus） |
| 負載電阻 RL |
(4~20)mA：RL ≤ (U - 9V)/0.02A（無顯示）；RL ≤ (U - 13V)/0.02A（帶顯示）
(1~5)V：RL ≥ 5kΩ |
| 供電電壓 |
(4~20)mA 無顯示：(9~32)V DC
(4~20)mA 帶顯示：(12~32)V DC
RS485 + mA 輸出帶顯示：(10~32)V DC |
| 額定功率 |
3W |
| 電氣接口 |
M20×1.5 纜塞 |
| 準確度等級 |
0.2級 / 0.25級 / 0.5級 |
| 長期穩定性 |
±0.2%FS/年 |
| 響應時間 |
電流/電壓輸出型：T90 ≤ 10ms；RS485 輸出型：T90 ≤ 100ms |
| 溫度補償范圍 |
?? 10kPa ≤ 量程 < 25kPa：(0~60)℃
?? 25kPa ≤ 量程 ≤ 60kPa：(0~70)℃
?? 60kPa < 量程 ≤ 60MPa：(-10~70)℃ |
| 過載壓力 |
(0.035~10)MPa：150%FS；(10~60)MPa：125%FS |
| 介質溫度 |
(-20~85)℃ |
| 環境溫度 |
(-20~40)℃ |
| 相對濕度 |
≤95% RH |
| 絕緣電阻 |
≥20MΩ（250VDC） |
| 防護等級 |
IP66 / IP67 |
| 阻尼保護 |
耐瞬時沖擊阻尼釘設計，提升抗干擾能力 |

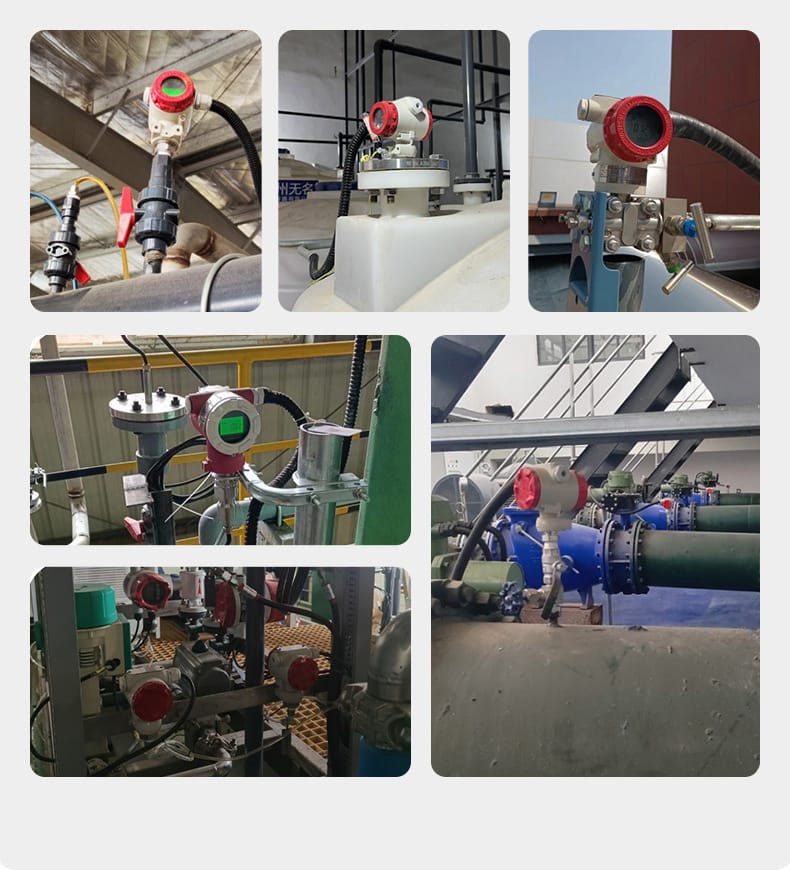

應用行業
- 石油化工：用于易燃易爆氣體環境下的壓力監測（如甲烷、乙炔、氫氣等）。
- 電力能源：鍋爐、蒸汽系統壓力控制。
- 冶金工業：高溫高壓工藝過程監控。
- 食品飲料：潔凈環境下液體或氣體壓力檢測。
- 汽車制造：壓縮空氣系統、液壓設備壓力管理。
- 航天船舶：中國航天、中船重工等高端裝備制造領域應用。
- 水處理與環保：配合水質、液位、溫度儀表實現自動化控制。
典型客戶包括：霍尼韋爾（Honeywell）、可口可樂、農夫山泉、長安汽車、中國航天、中船重工、萬科等。
安裝條件

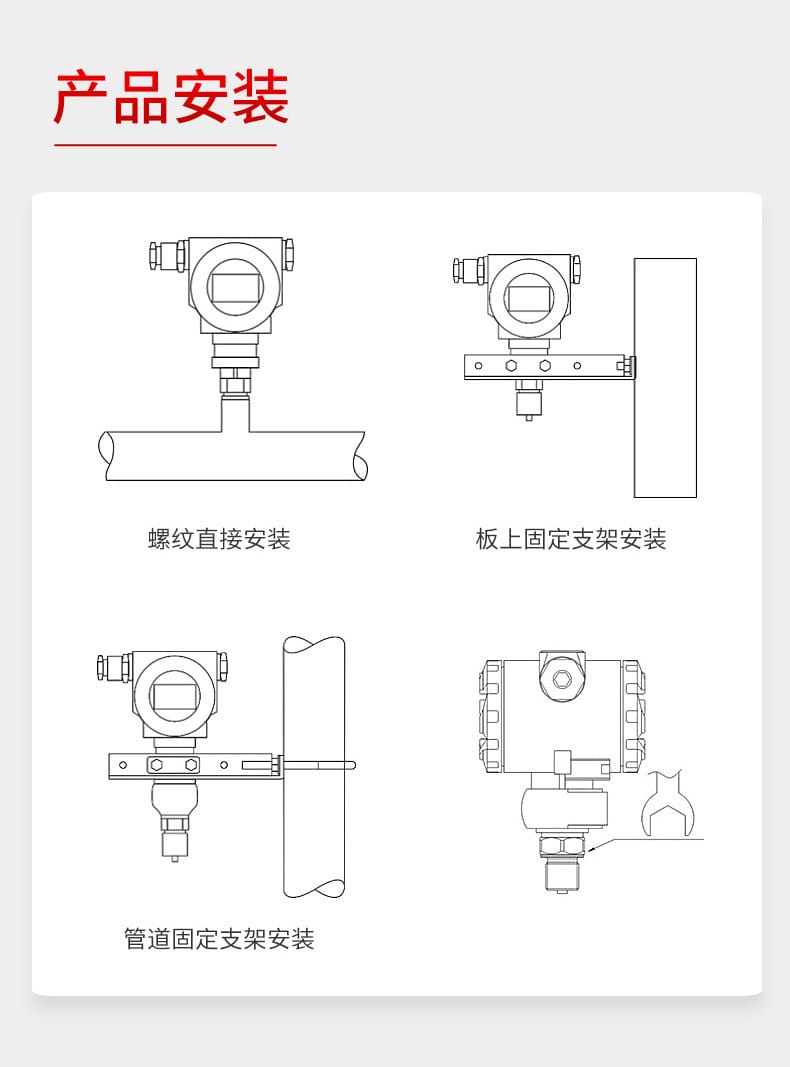

- 安裝方式：

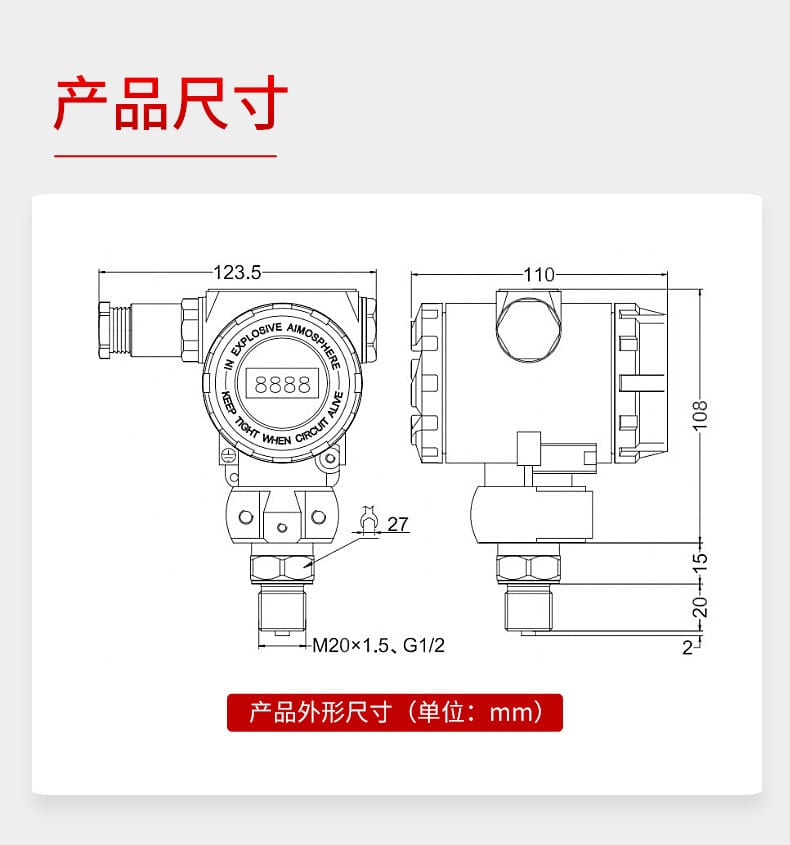

- 螺紋直接安裝（標準接口：M20×1.5 或 G1/2）
- 板上固定支架安裝
- 管道固定支架安裝

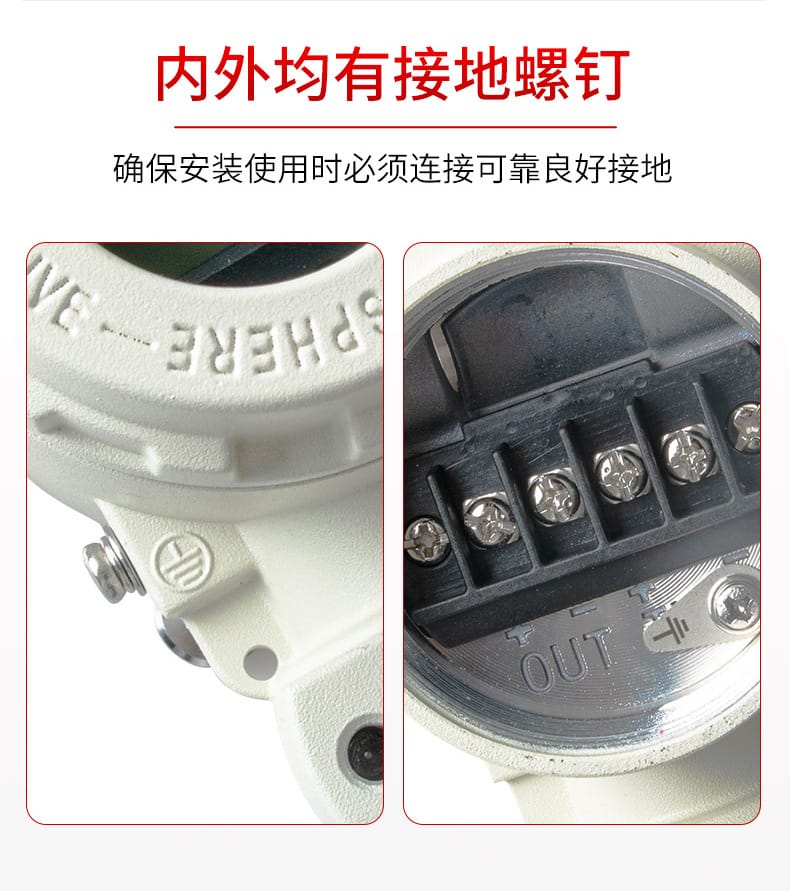

- 接地要求：必須連接可靠良好的接地，產品內外均設有接地螺釘，確保使用安全。
- 環境要求：
- 避免強電磁干擾區域
- 安裝位置應便于觀察和維護
- 遠離劇烈振動源
- 環境溫度應在 (-20~40)℃ 范圍內，相對濕度 ≤95%
- 電纜接入：使用符合規格的屏蔽電纜，并通過 M20×1.5 纜塞密封引入，防止水汽侵入。
注意事項
- 嚴禁在通電狀態下拆卸或接線，避免引發火花導致安全事故。
- 必須嚴格按照防爆認證要求進行安裝與使用，不得擅自更改本安參數。
- 接線完成后務必檢查極性是否正確，防止反接損壞內部電子元件。
- 顯示屏設置可通過菜單鎖定功能防止誤操作，建議啟用“設置鎖定”功能。
- 在腐蝕性介質環境中使用時，需確認接液材質兼容性，必要時選用衛生型或特殊隔離膜片版本。
- 若用于高溫介質（>85℃），建議加裝冷凝彎或散熱裝置以保護傳感器。
- 長期停用前應切斷電源并做好防潮處理。
- 所有維修與校準工作應由專業技術人員完成，非專業人員禁止打開外殼。
制造商信息：
杭州美控自動化技術有限公司
- 國家標準主要起草單位
- “專精特新”企業
- 中國儀器儀表學會理事單位
- 擁有近100項技術專利
- 年產30萬套傳感設備，現代化智能廠房達18145000m2
- 全國30+辦事處提供專業技術支持
- 已服務超70萬條產線客戶

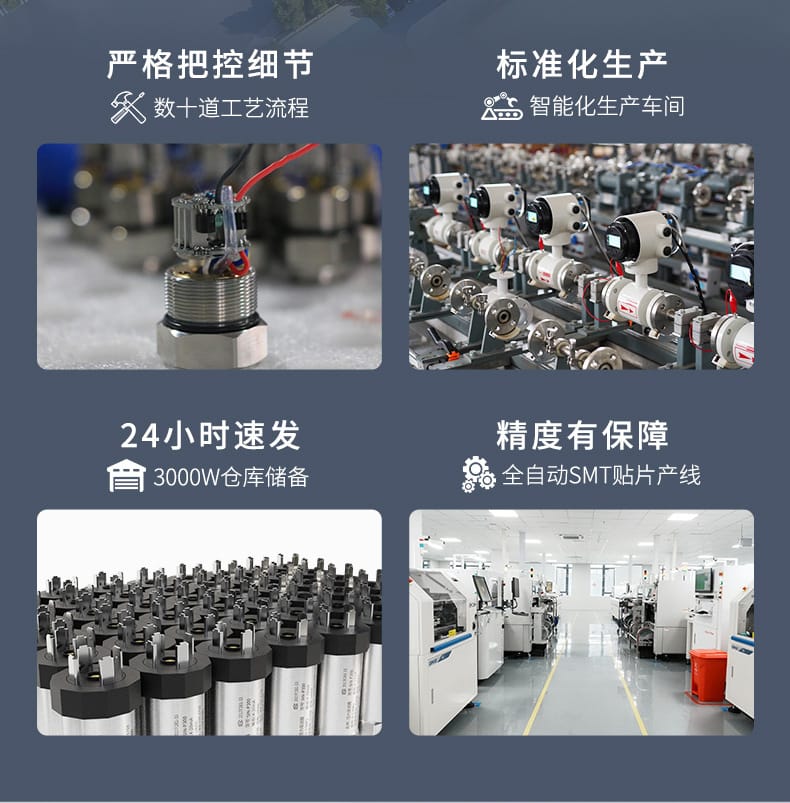

品質保障：全流程標準化生產，數十道工藝流程嚴格把控，配備全自動SMT貼片產線，智能化車間24小時速發，精度有保障。
