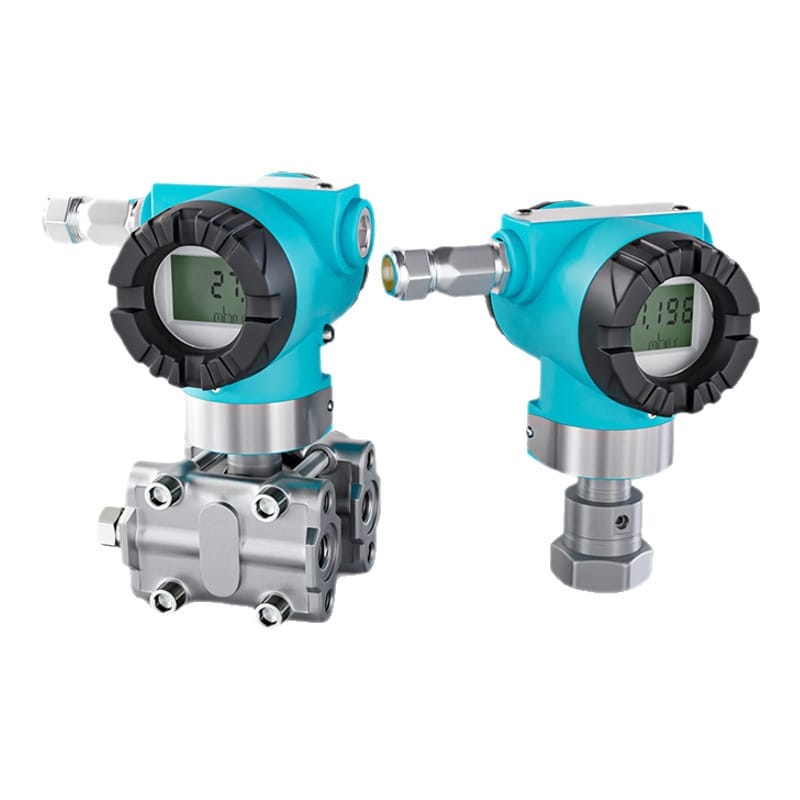

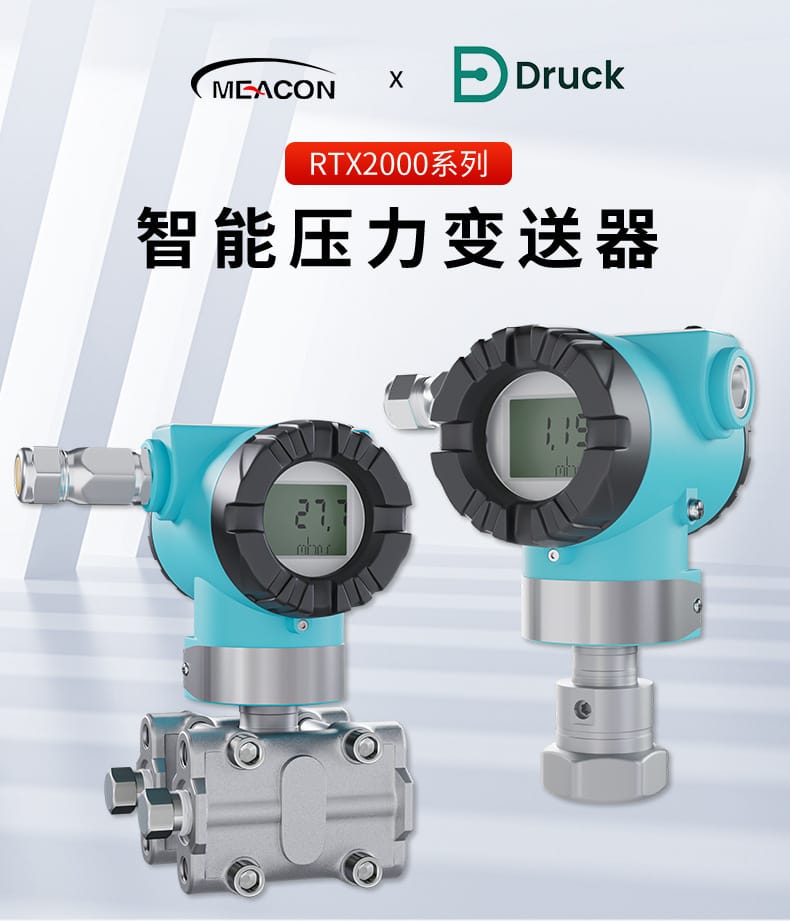

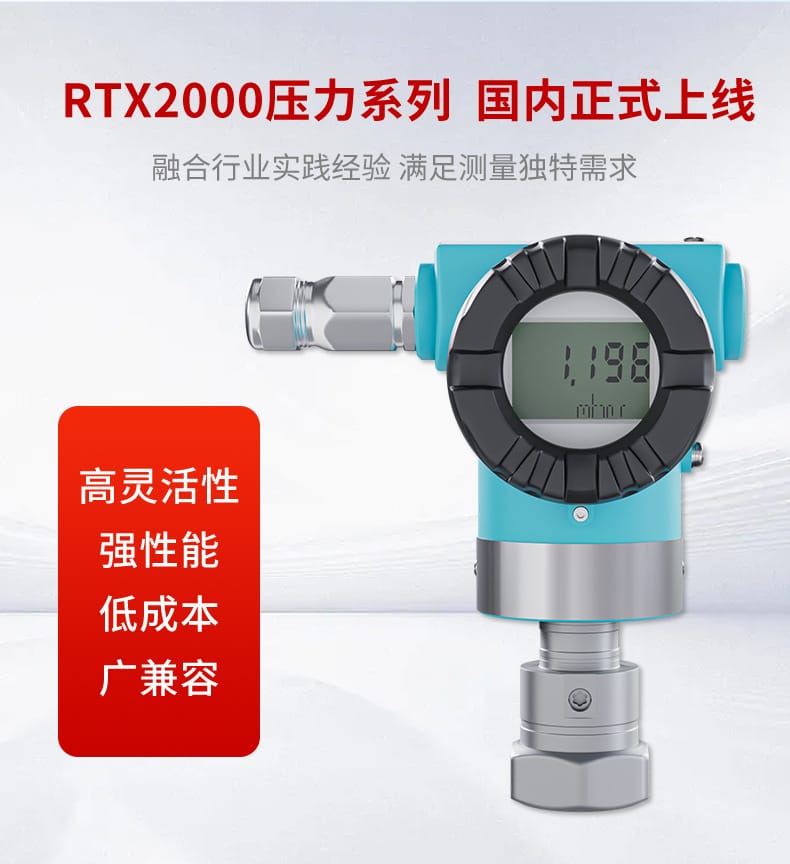

美控德魯克Druck RTX2000系列智能壓力變送器——高精度單晶硅壓力傳感器
核心特點
- 全球領先技術融合：源自英國Druck核心技術，結合美控本土化制造優勢，打造高性能、高可靠性的智能壓力變送器。

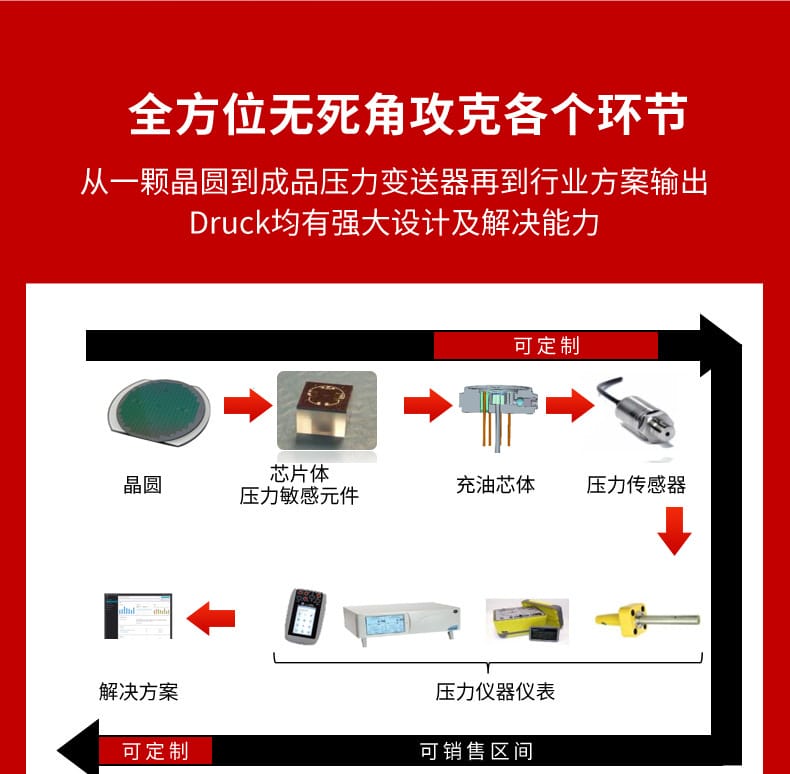

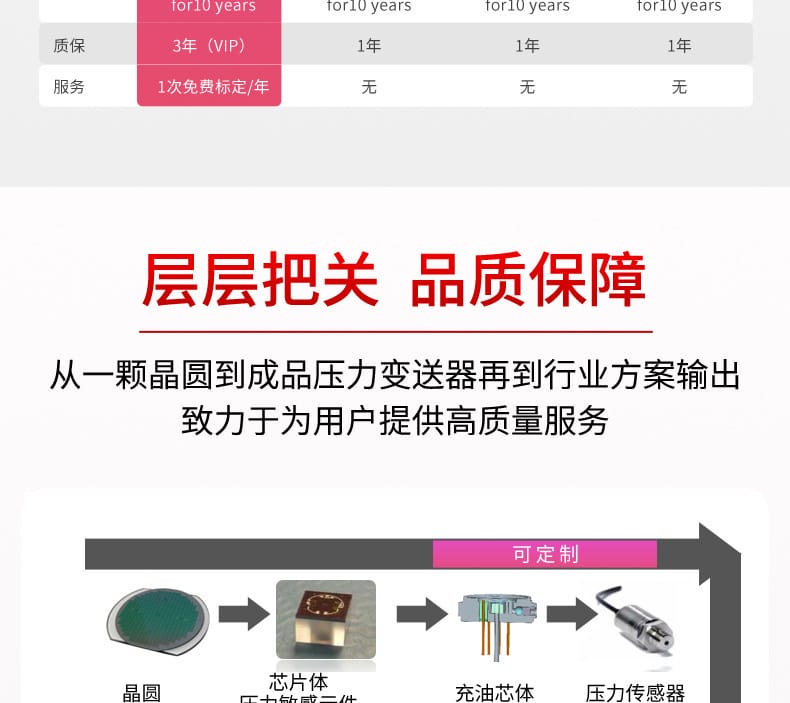

- 全鏈條自主研發能力：從晶圓設計、充油芯體封裝到整機裝配與行業解決方案輸出，具備完整的自主可控產業鏈。

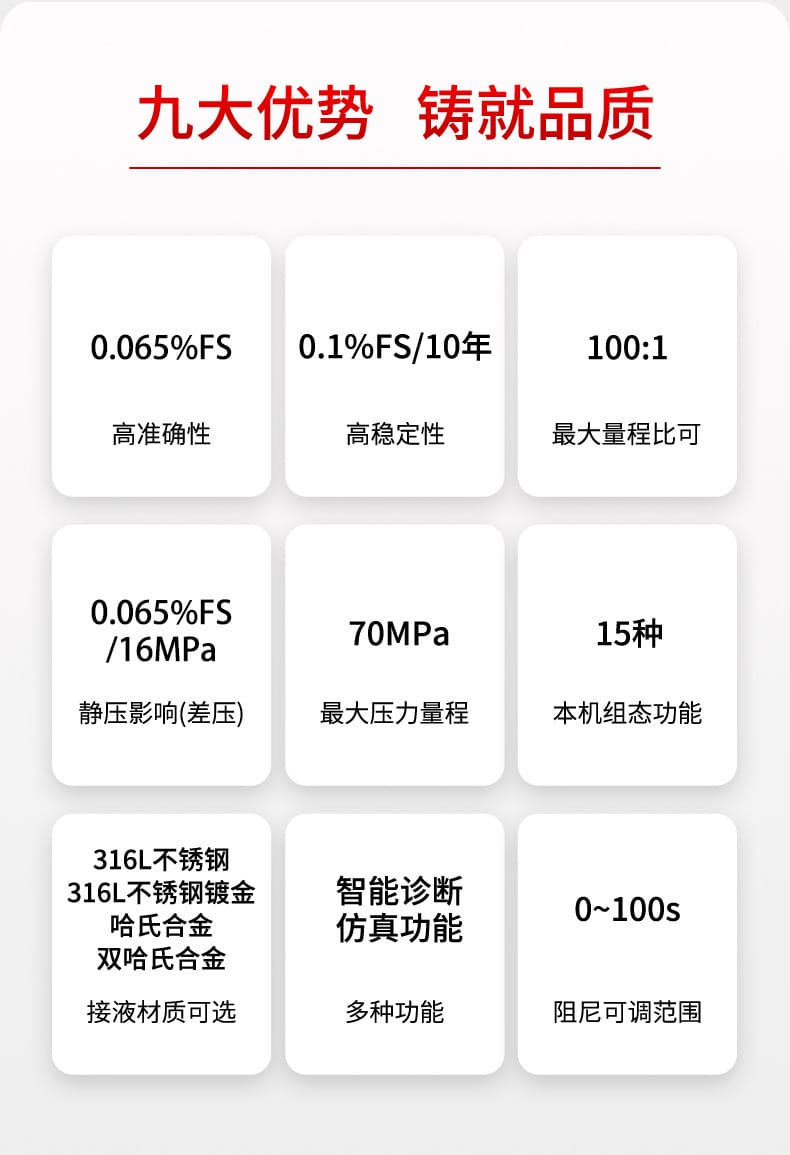

- 超高精度與穩定性：
- 準確度高達 0.065%FS
- 長期穩定性達 ±0.1%FS/10年
- 寬量程比與強適應性：最大量程比可達 100:1，滿足多場景測量需求。
- 多重介質兼容選項：接液材質可選 316L不銹鋼、316L鍍金、哈氏合金、雙哈氏合金，適用于腐蝕性介質環境。
- 智能診斷與仿真功能：支持本地組態、故障自檢、信號仿真等功能，提升運維效率。
- 模塊化靈活配置：過程接頭、殼體類型、顯示表頭、電氣接口等均可按需定制。
- 廣泛行業應用驗證：已成功應用于C919飛行控制、復興號制動系統、深海采油樹、國家氣象站等高端領域。
- 免開蓋操作便捷性：配備3個本機按鈕+高對比度LCD顯示屏，支持免開蓋調試與參數設置。
- 卓越校準生態背書：Druck為全球壓變校準設備領導者，市占率超60%，產品出廠即經嚴苛標定。

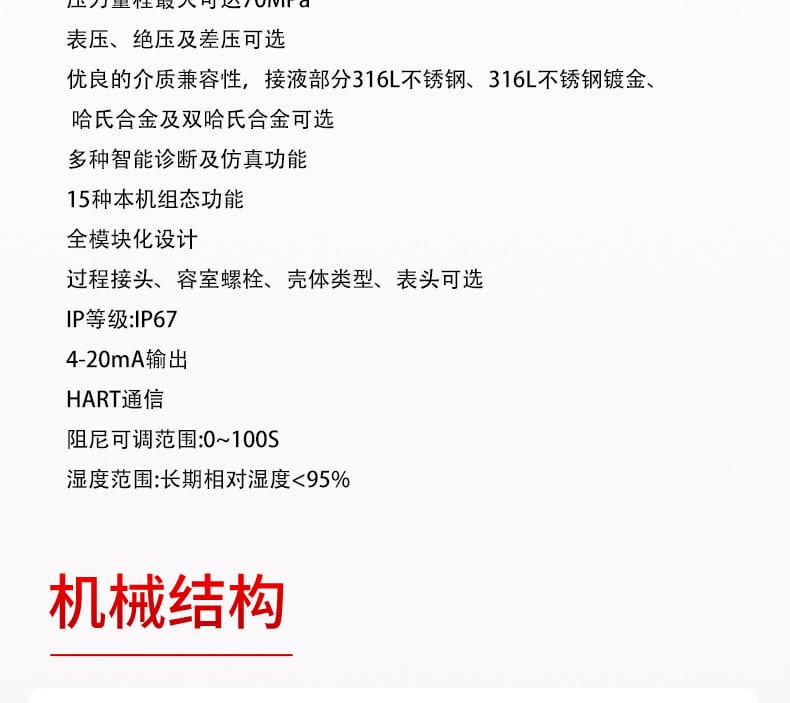

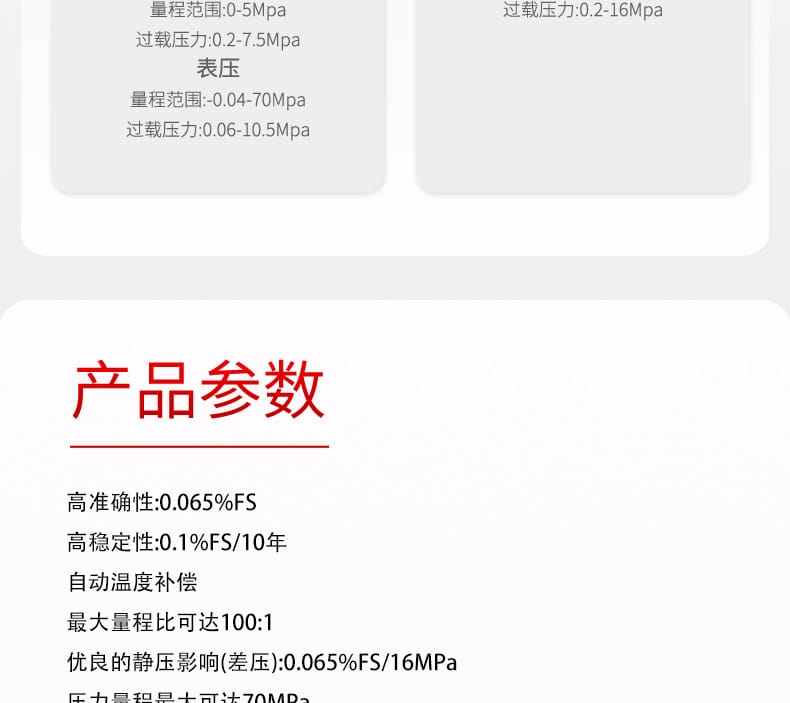

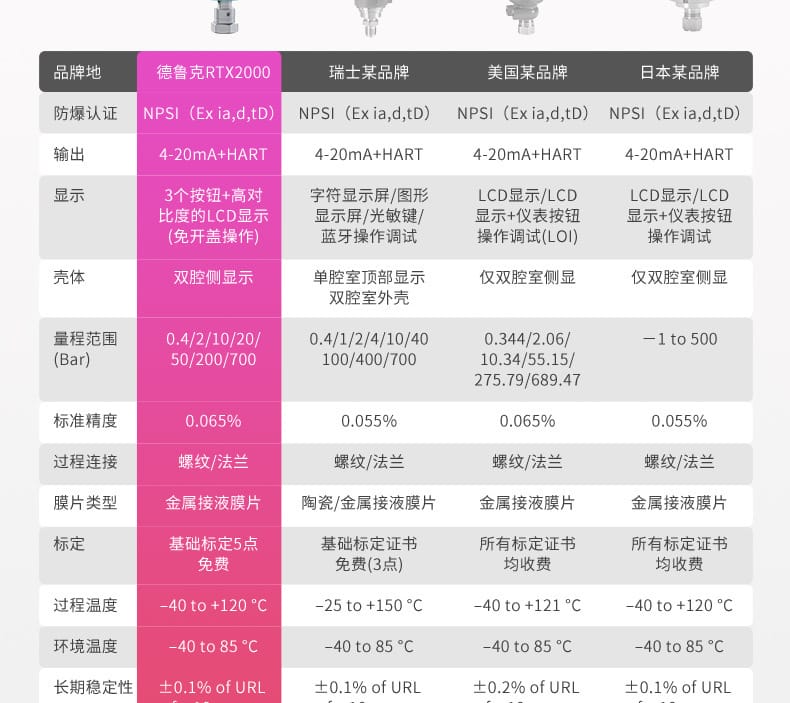

技術參數
| 參數項 |
指標 |
| 型號系列 |

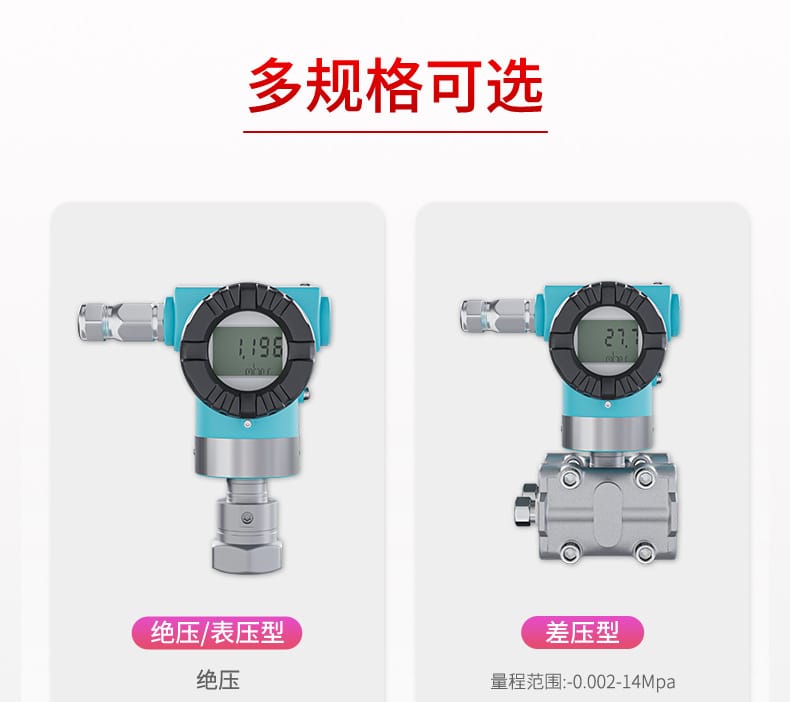

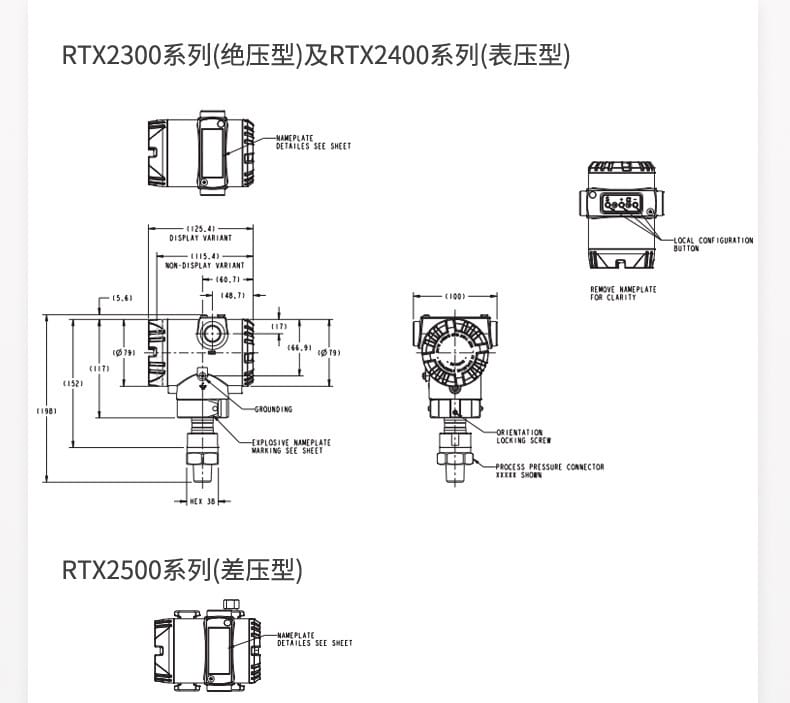

RTX2000（通用型）、RTX2300（絕壓型）、RTX2400（表壓型）、RTX2500（差壓型） |
| 測量類型 |
表壓 / 絕壓 / 差壓 可選 |
| 量程范圍 |
?? 表壓：-0.04 ~ 70 MPa
?? 絕壓：0 ~ 5 MPa
?? 差壓：0 ~ 5 MPa |
| 過載壓力 |
?? 0.2 ~ 16 MPa（部分型號）
?? 0.2 ~ 7.5 MPa（差壓型）
?? 0.06 ~ 10.5 MPa（表壓型） |
| 最大壓力量程 | 70 MPa |
| 準確度 | 0.065% FS |
| 長期穩定性 | ≤ ±0.1% FS / 10年 |
| 靜壓影響（差壓型） | ≤ 0.065% FS / 16 MPa |
| 溫度補償 | 自動溫度補償 |
| 輸出信號 | 4-20mA + HART通信協議 |
| 阻尼調節范圍 | 0 ~ 100秒 可調 |
| 顯示方式 | 高對比度LCD顯示，帶本地配置按鈕 |
| 電氣接口 | 標準接線端子，支持多種連接方式 |
| IP防護等級 | IP67 |
| 環境溫度 | -40℃ ~ +85℃ |
| 過程溫度 | -40℃ ~ +120℃ |
| 相對濕度 | 長期工作 < 95% RH（無冷凝） |
| 殼體材料 | 316L不銹鋼 |
| 接液部件材質 | 316L不銹鋼 / 316L鍍金 / 哈氏合金 / 雙哈氏合金 |

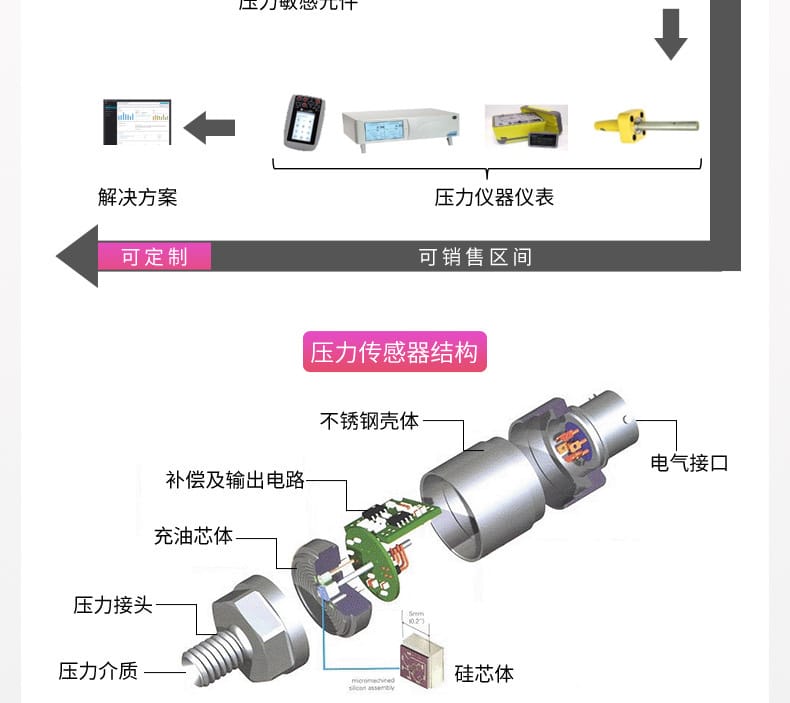

| 膜片結構 | 金屬接液膜片，微機械加工硅芯體 |

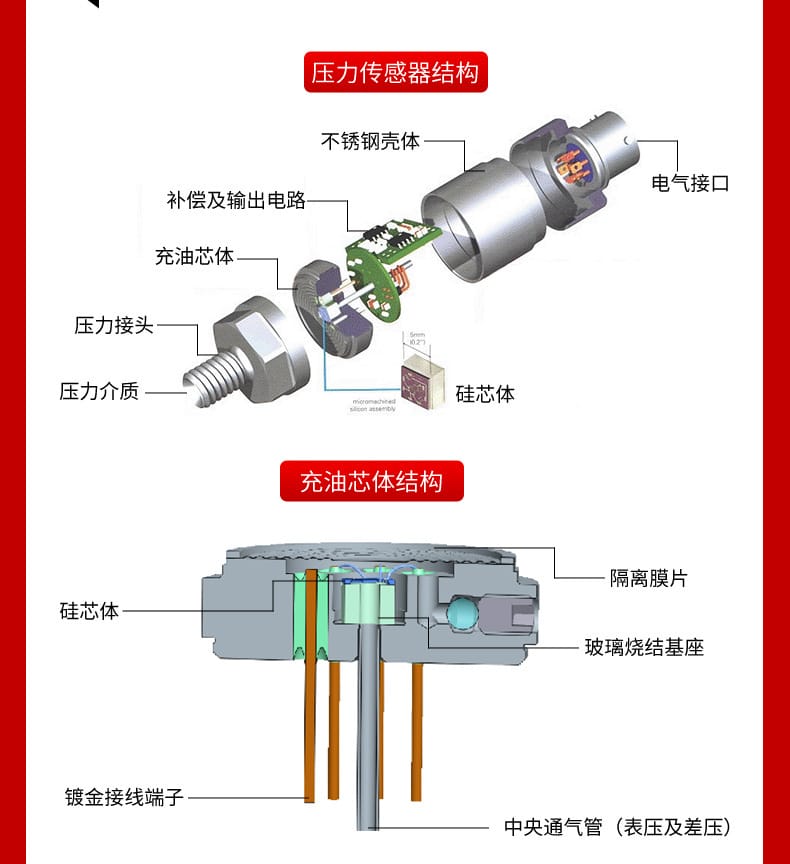

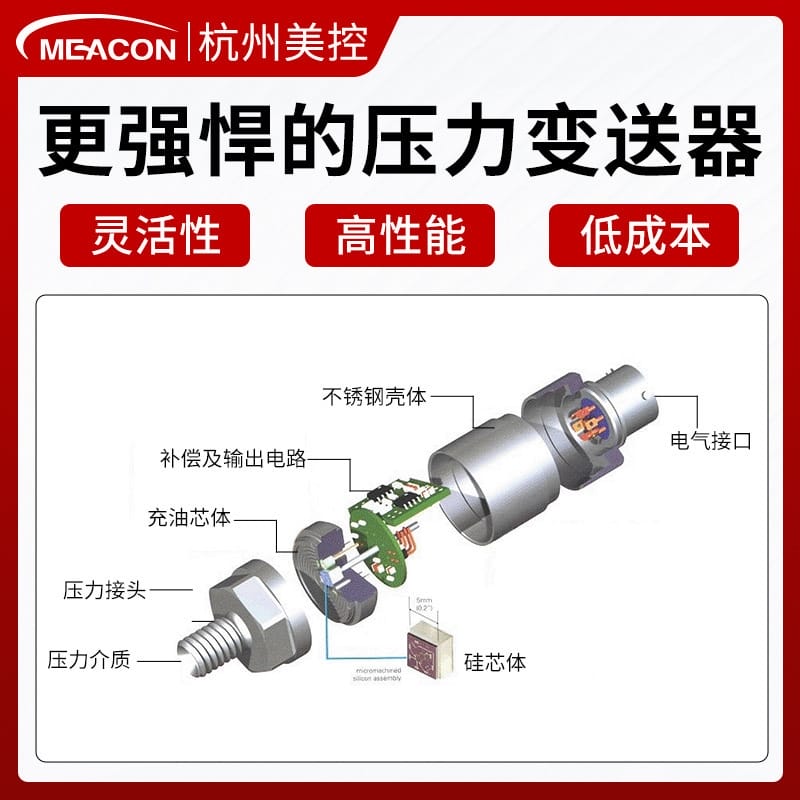

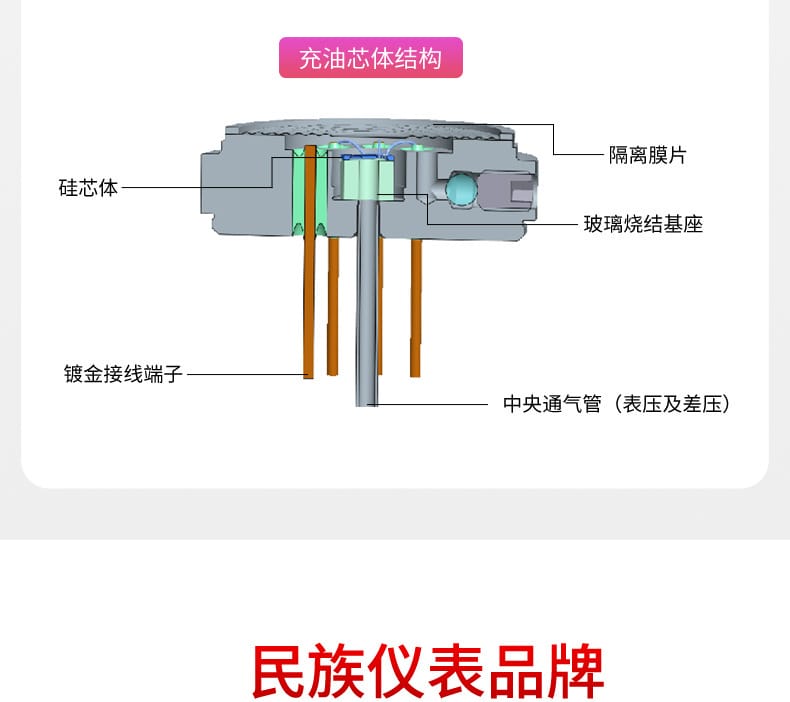

| 充油芯體結構 | 隔離膜片 + 硅芯體 + 玻璃燒結基座 + 鍍金接線端子 + 中央通氣管（表壓/差壓） |
| 安裝方向 | 支持多種安裝方位，標配接地標識 |
| 防爆認證 | NPSI (Exia, d, tD) |
| 標定標準 | 出廠基礎標定5點，免費提供證書 |
應用行業
- 航空航天：C919飛行控制系統、大氣數據測試儀
- 軌道交通：復興號列車制動控制系統
- 能源開采：深海采油樹溫壓監測
- 氣象環保：國家氣象站氣壓實時監測
- 工業自動化：水、氣、油、液壓系統的壓力精確測控
- 精密儀器：高精度壓力控制器、實驗室校準裝置
- 智能制造：過程控制、自動化產線傳感單元
安裝條件
- 環境要求：
- 安裝場所應通風良好，避免長期暴露于高濕或腐蝕性氣體環境中。
- 周圍無強烈電磁干擾源，遠離大功率電機或變頻設備。
- 環境溫度應在 -40℃ ~ +85℃ 范圍內，避免陽光直射或熱源輻射。
- 機械安裝：
- 采用標準螺紋或法蘭連接（M20×1.5、G1/2等可選），確保密封可靠。
- 安裝時避免過度擰緊導致過程接頭變形或膜片損傷。
- 推薦使用扭矩扳手，按規范力矩緊固。
- 差壓型儀表需注意高低壓側正確接入，防止反向加壓損壞傳感器。
- 電氣連接：
- 使用屏蔽雙絞線進行信號傳輸，接地端子必須可靠接地，防止干擾。
- 供電電源建議為24V DC（波動≤±10%），回路總電阻符合HART通信要求。
- 接線前請確認極性正確，避免反接燒毀電路。
- 方向與排水：
- 表壓型和差壓型需保證中央通氣管通暢，避免堵塞影響測量。
- 室外安裝建議加裝防雨罩，保持通氣孔清潔干燥。
注意事項
- 嚴禁超量程使用：不得超過過載壓力上限，否則將造成永久性損壞。
- 避免介質污染：充油芯體為精密結構，禁止讓顆粒物、雜質進入引壓通道。
- 定期維護與標定：
- 建議每年進行一次現場校準，VIP客戶享免費年度標定服務。
- 若發現零點漂移或輸出異常，應及時停用并送檢。
- 防爆區域合規操作：在危險場所使用時，須嚴格按照防爆規范安裝與維護，不得擅自更改內部結構。
- 運輸與儲存：
- 存放于干燥、無腐蝕性氣體的環境中，溫度保持在 -20℃ ~ +60℃。
- 運輸過程中避免劇烈震動或撞擊，建議原包裝保存。
- 非專業人員勿拆卸：本產品為全密封結構，私自拆解會導致性能下降甚至失效，且喪失質保資格。
- 注意靜電防護：在干燥環境下操作時應佩戴防靜電手環，防止靜電擊穿敏感元件。

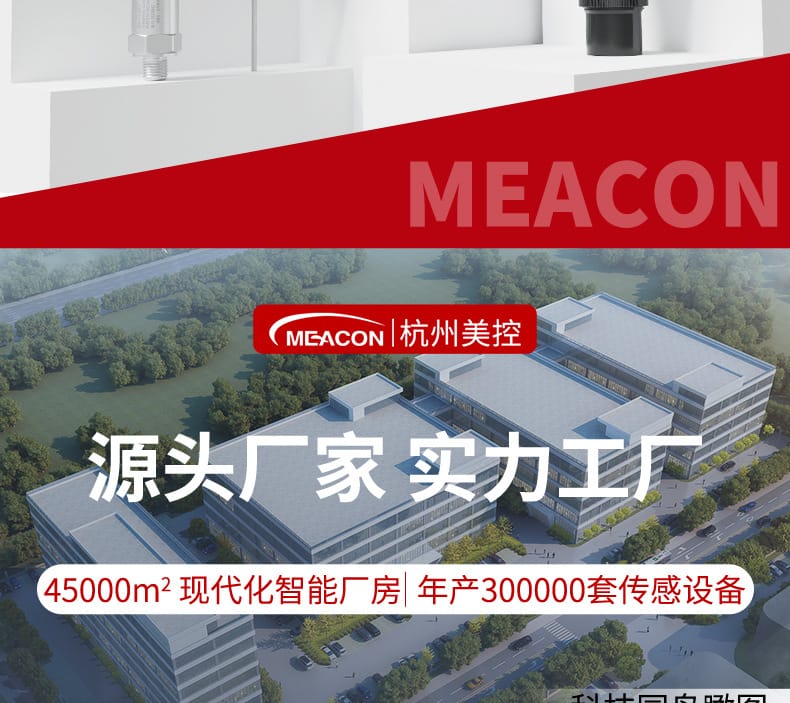

品質保障承諾：美控作為“專精特新”企業，擁有近100項專利技術，是國家標準主要起草單位之一。依托45000㎡智能化生產基地與全自動SMT貼片線，實現全流程品控，年產能達30萬臺套。每一臺Druck RTX2000系列變送器均經過嚴格測試，確保出廠即達標，助力工業測量更精準、更安心！
