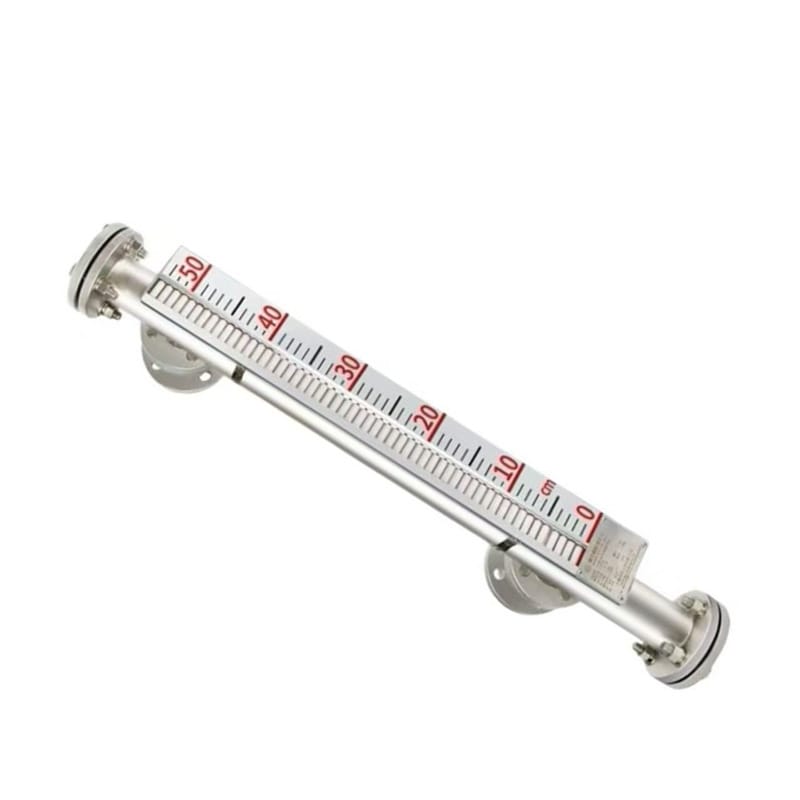

闊思 UHZ-158CE 強酸強腐型磁翻板液位計產品規格書
一、核心特點

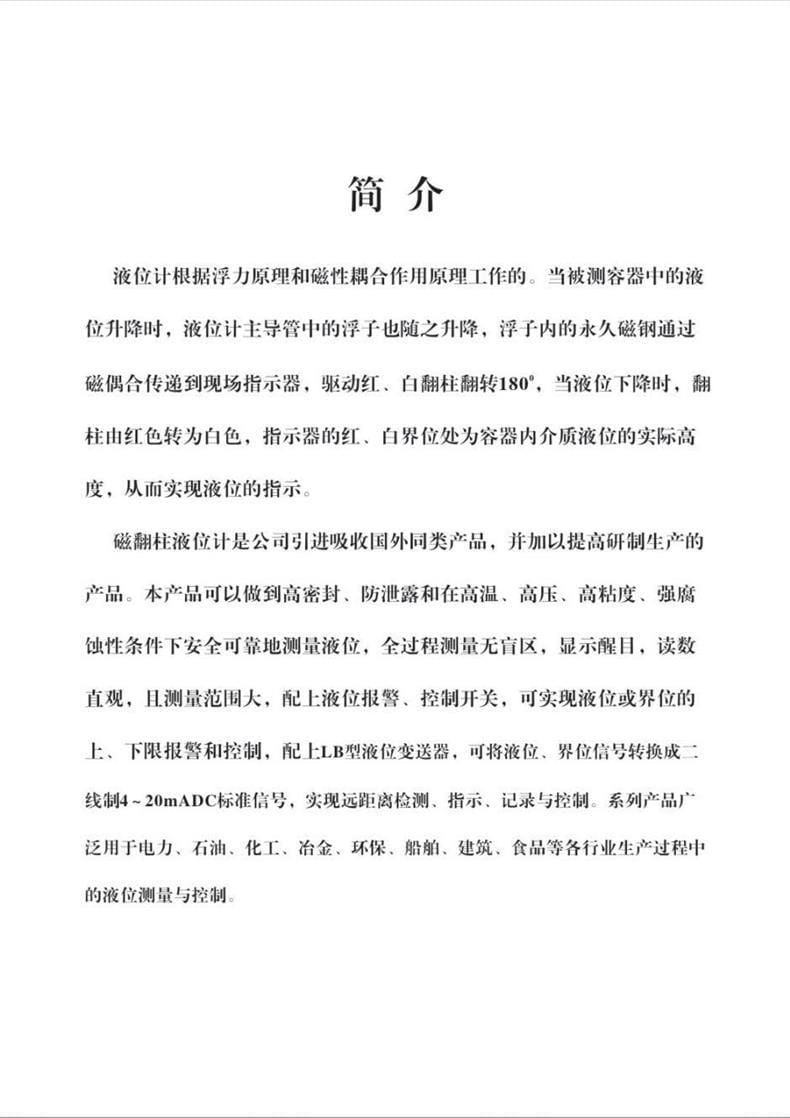

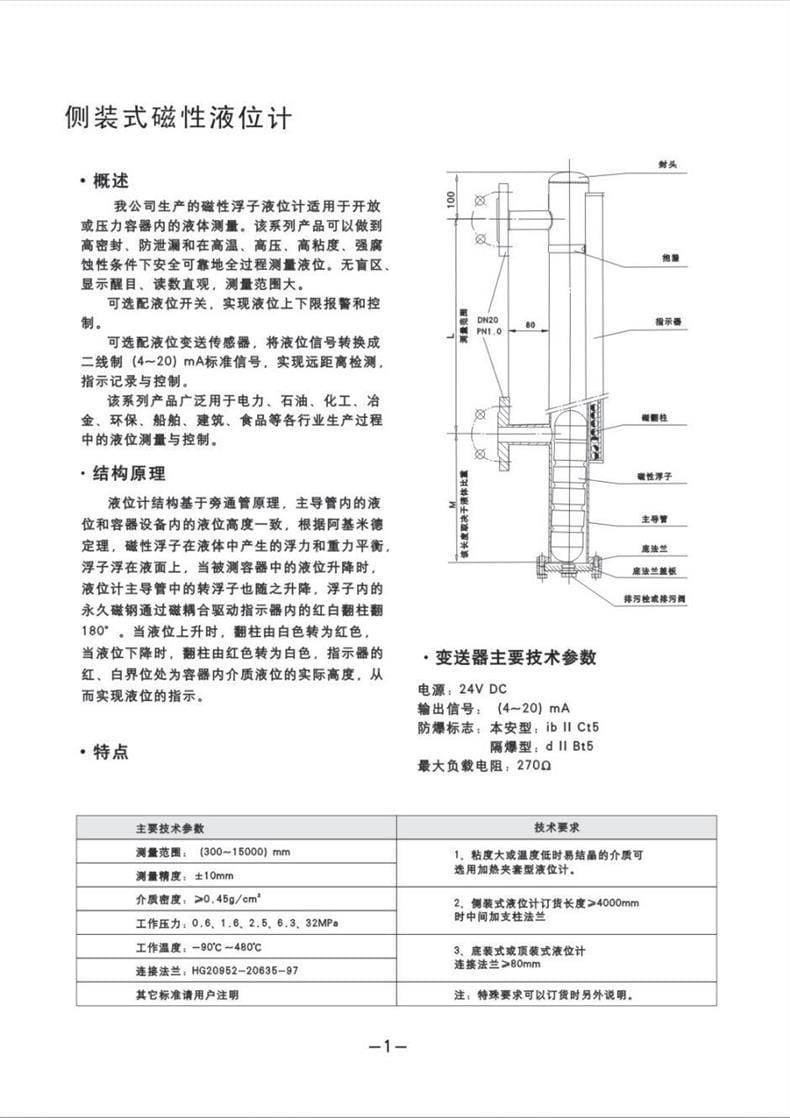

本產品（型號：UHZ-158CE）采用 304 不銹鋼主體配合聚四氟乙烯（PTFE）內襯，專為強酸強腐蝕介質（如 98% 硫酸、氟油）設計。其工作原理基于浮力原理和磁性耦合作用，當容器內液位升降時，主導管內的磁性浮子隨之升降，通過磁耦合驅動現場指示器內的紅、白翻柱翻轉 180°，從而直觀顯示實際液位高度。
主要技術優勢包括：
- 高密封防泄露：適應高溫、高壓、高粘度及強腐蝕性條件下的安全可靠測量。
- 全量程無盲區：測量范圍大，顯示醒目，讀數直觀。

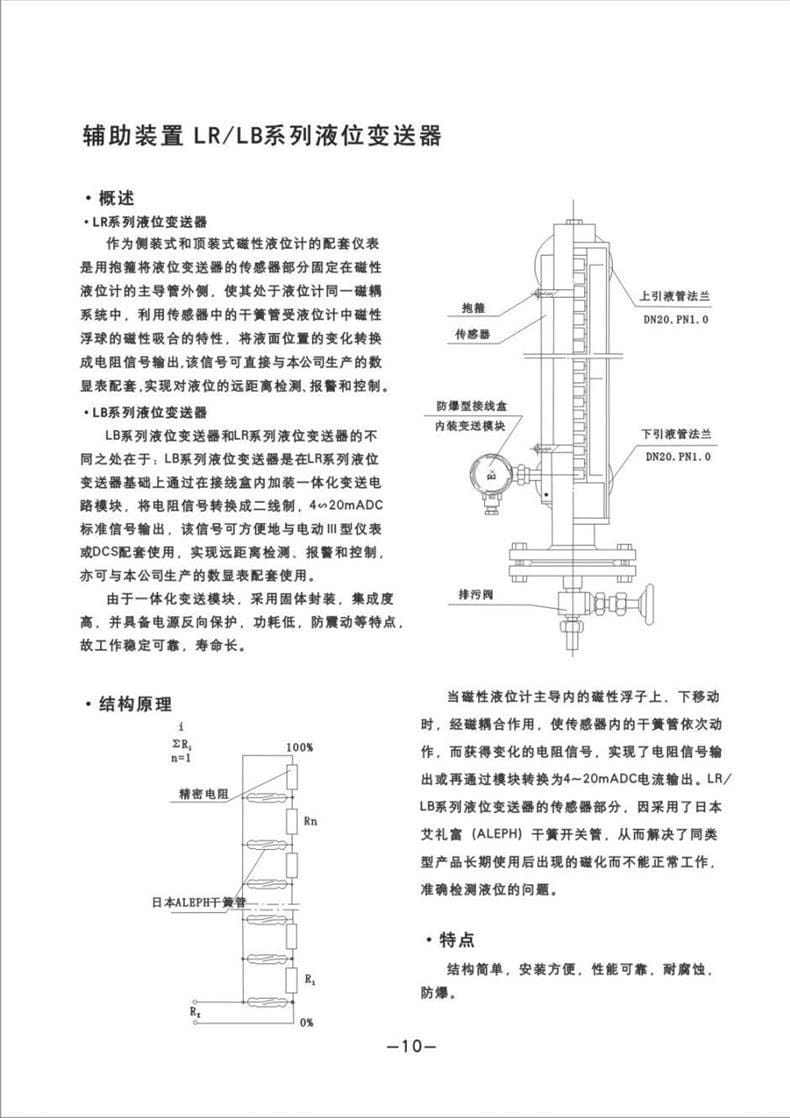

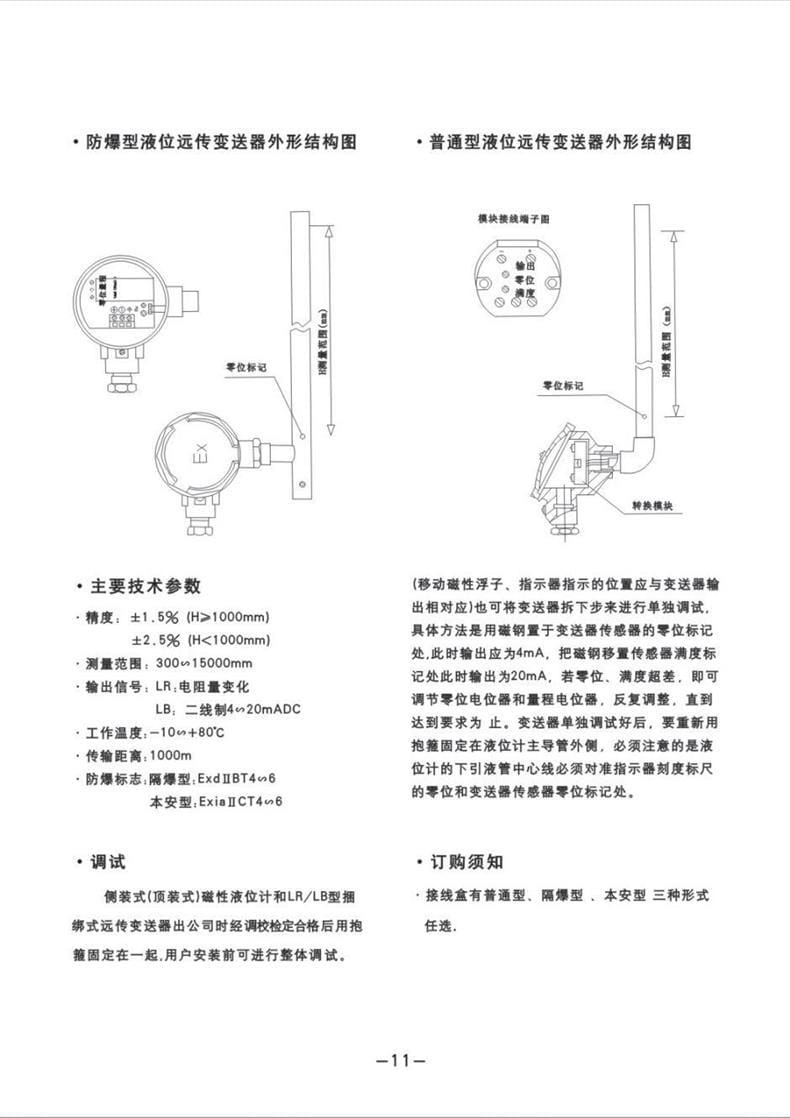

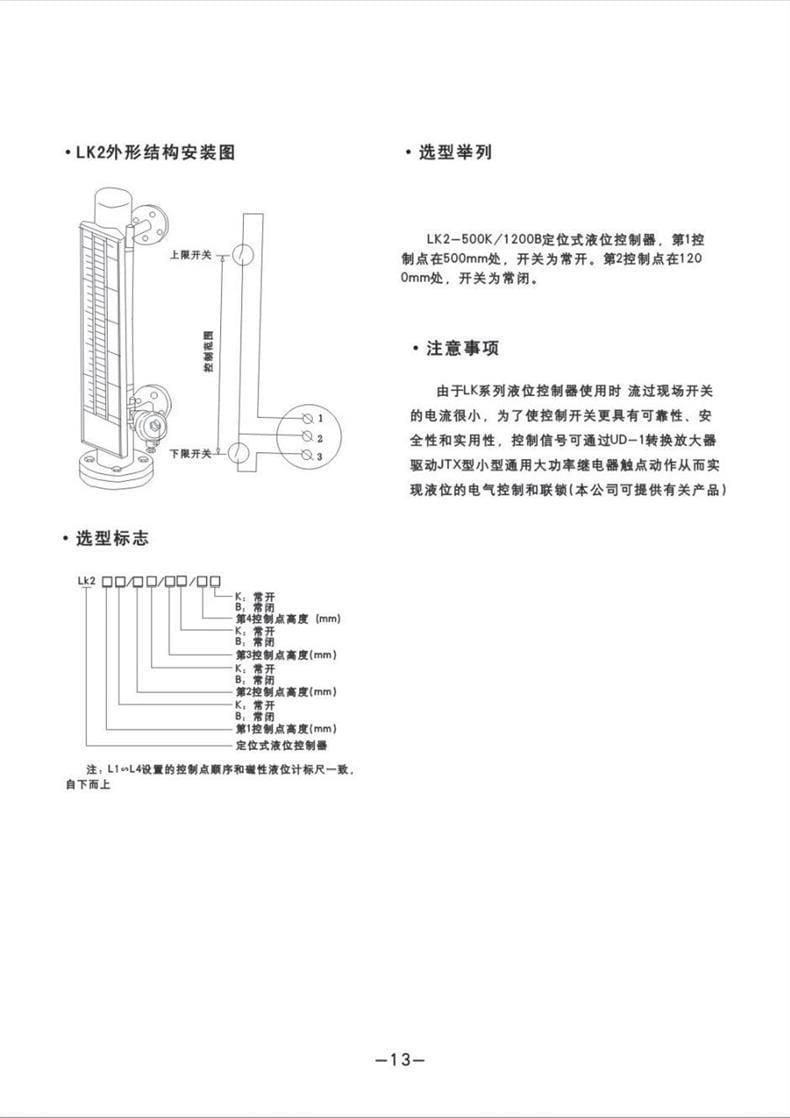

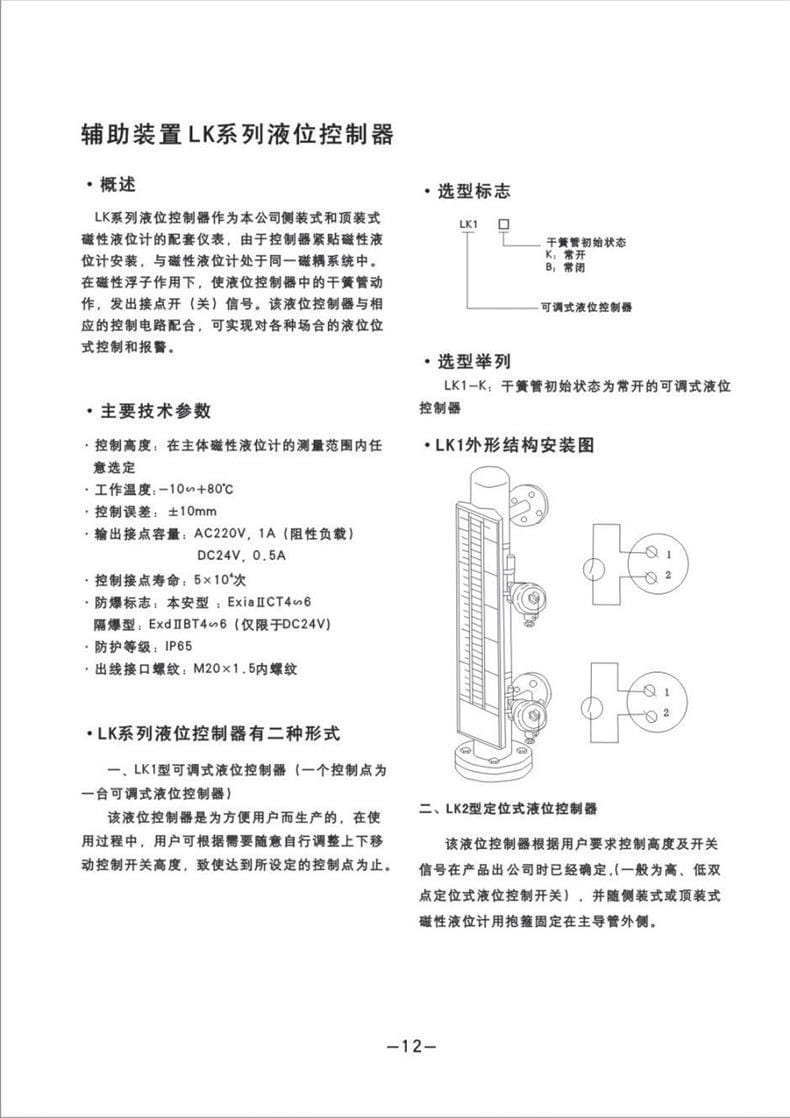

- 智能擴展性：可配備液位報警控制開關實現上下限報警，或配 LB 型液位變送器將信號轉換為二線制 4~20mADC 標準信號，實現遠距離檢測、記錄與控制。
- 結構可靠：引進吸收國外同類產品技術，經過優化研制，使用壽命長。

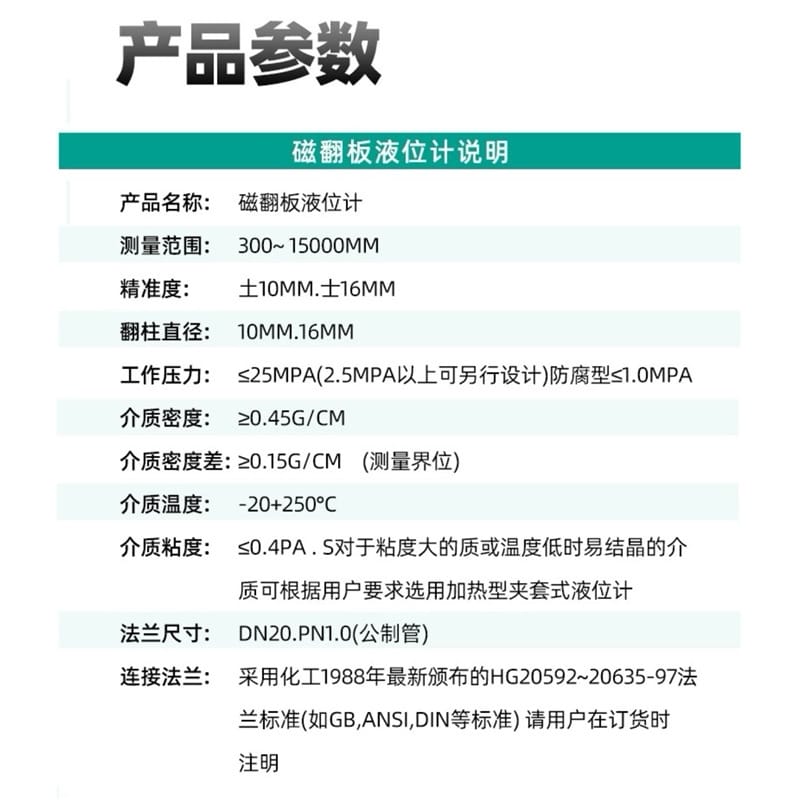

二、技術參數
| 參數項目 |
技術指標/范圍 |
備注說明 |
| 測量范圍 |
300 ~ 15000 mm |
側裝式為主，頂裝式通常為 300~5000mm |
| 測量精度 |
±10 mm / ±16 mm |
取決于翻柱直徑（10mm 或 16mm） |
| 工作壓力 |
0.6 ~ 32 MPa |
防腐型≤1.0MPa，高壓型可達 32MPa |
| 工作溫度 |
-90 ℃ ~ 480 ℃ |
視具體材質配置而定 |
| 介質密度 |
≥ 0.45 g/cm3 |
測量界位時要求密度差≥0.15g/cm3 |
| 介質粘度 |
< 0.4 Pa·S |
高粘度或易結晶介質可選加熱夾套型 |
| 電源電壓 |
24 V DC |
變送器配套電源 |
| 輸出信號 |
4 ~ 20 mA |
二線制標準電流信號 |
| 防爆標志 |
本安型 ib II Ct5 / 隔爆型 dIIBt5 |
視防爆需求配置 |
| 法蘭標準 |
HG20592 ~ 20635-97 |
其他標準（GB/ANSI/DIN）需在訂貨時注明 |
| 連接口徑 |
DN20 ~ DN100 |
依據具體型號及安裝方式確定 |
| 典型介質示例 |
98% 硫酸、氟油、鹽酸、液堿、水、汽油等 |

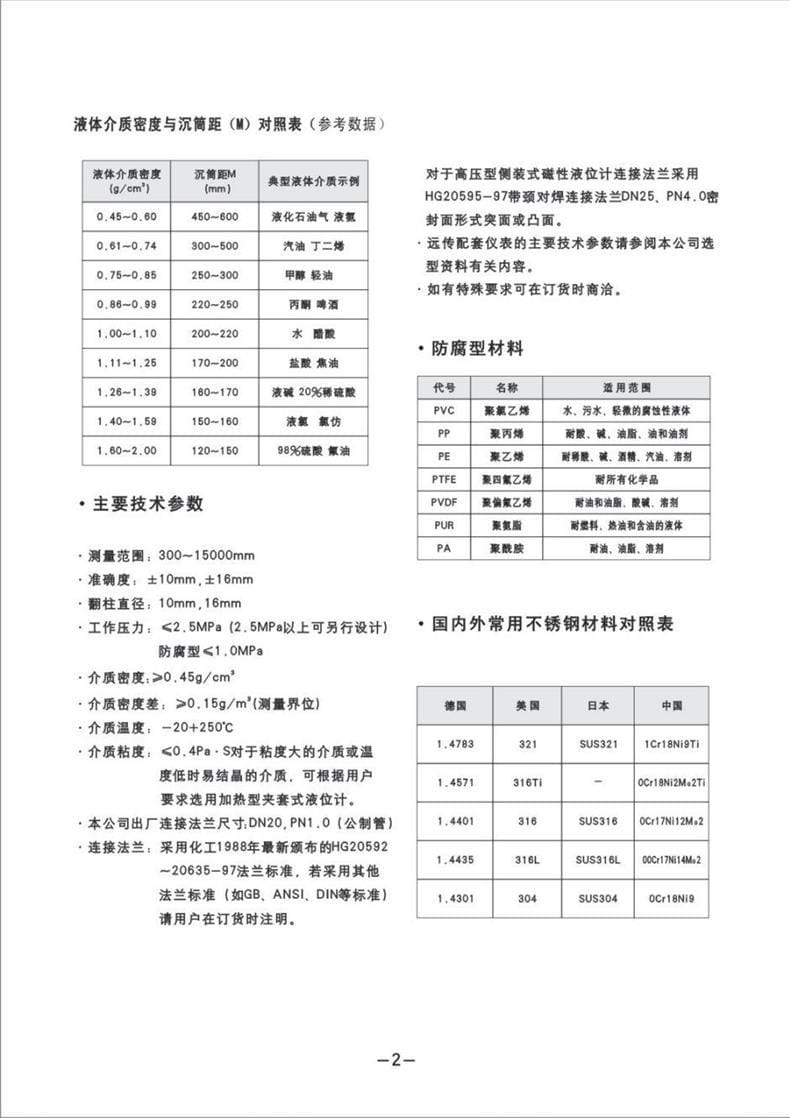

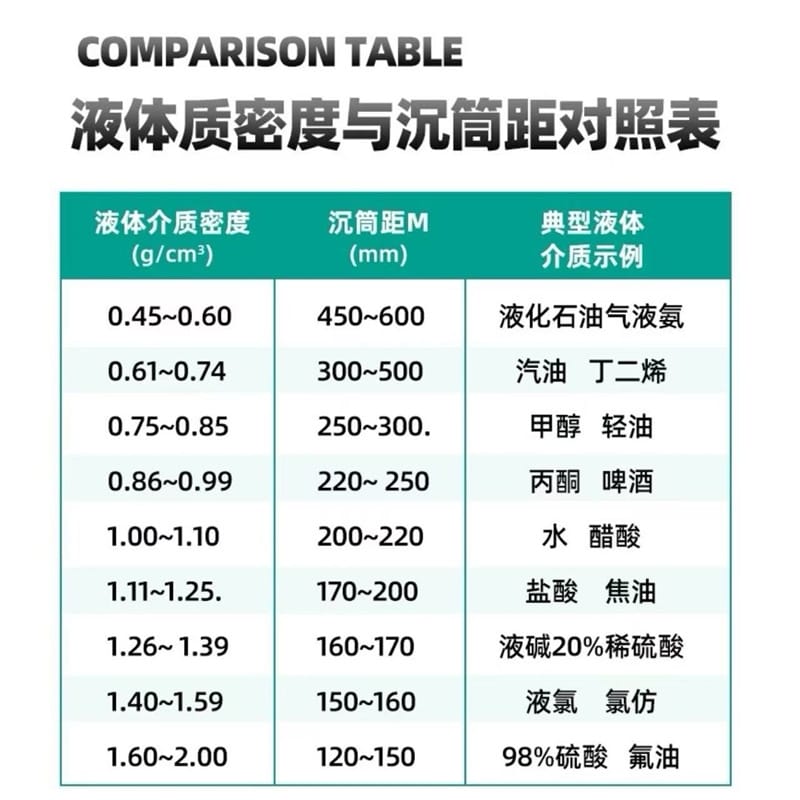

詳見介質密度對照表 |
三、應用行業
該系列產品廣泛應用于各工業領域的生產過程中的液位測量與控制，主要包括：
- 能源與化工：電力、石油化工、煤化工。
- 基礎工業：冶金、制藥。
- 基礎設施：環保工程、船舶制造、建筑給排水。
- 輕工食品：食品加工、污水處理。

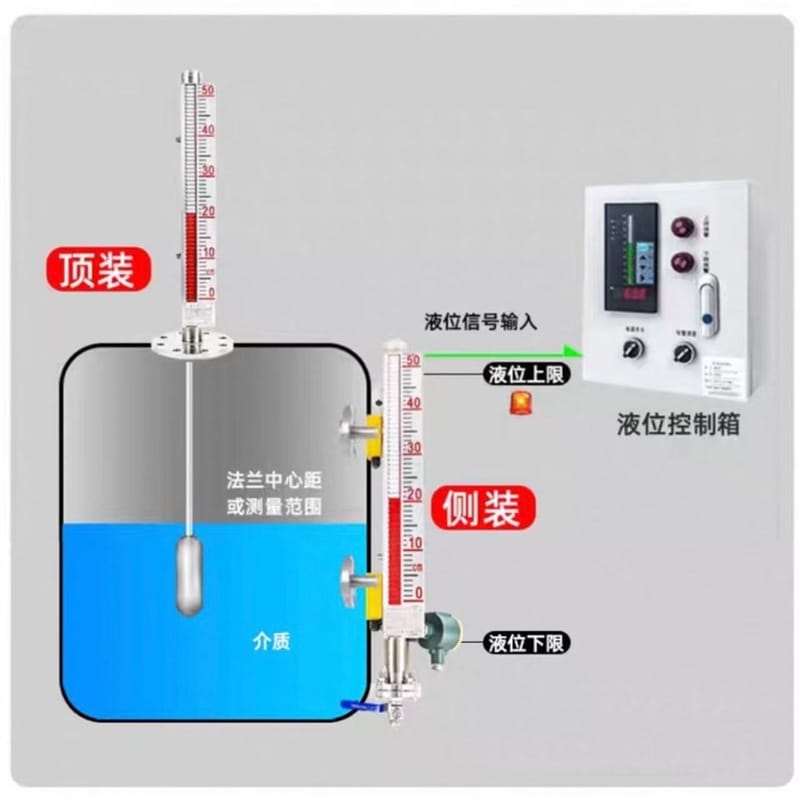

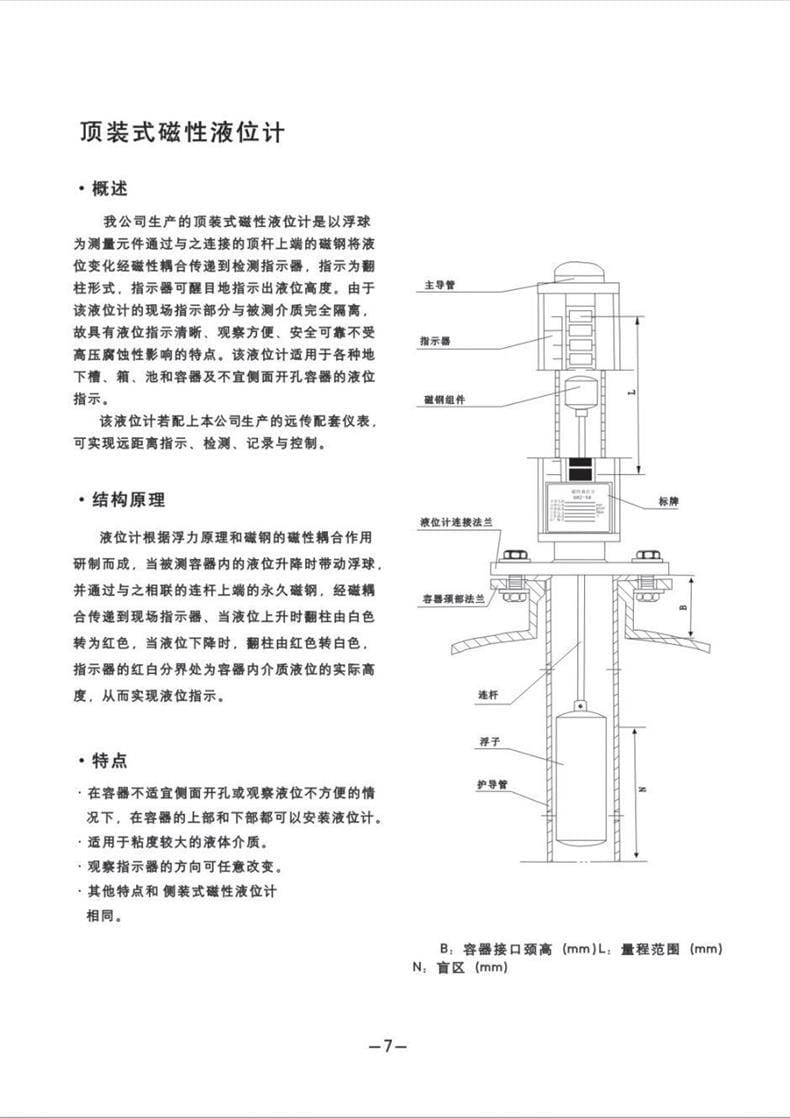

- 特殊場景：適用于開放或壓力容器，特別是強腐蝕性、高溫高壓及不宜側面開孔的容器（頂裝式）。
四、安裝條件
- 垂直安裝：液位計安裝必須保持絕對垂直，以保證磁性浮子在主導管內上下運動自如，不受摩擦卡阻。
- 磁干擾防護：液位計筒體周圍不容許有導磁體靠近，否則會直接影響液位計的正常工作。
- 閥門配置：液位計與容器之間必須裝有截止閥，以便在清洗和檢修時切斷物料。

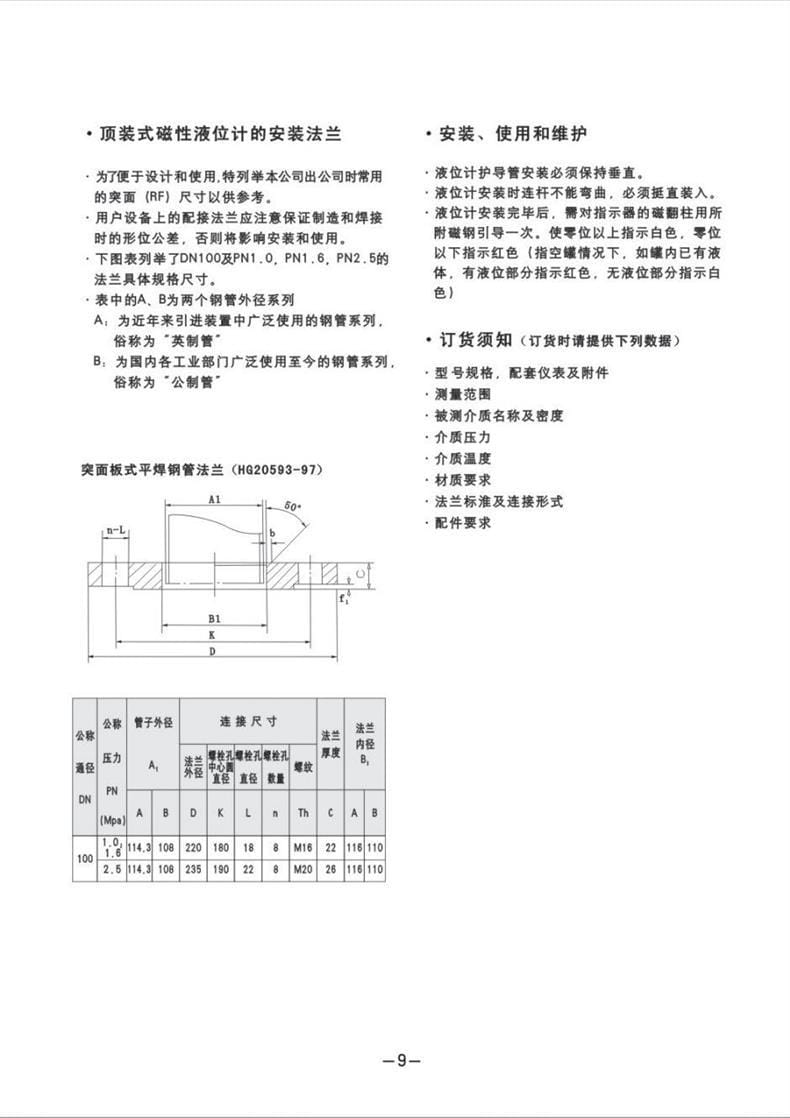

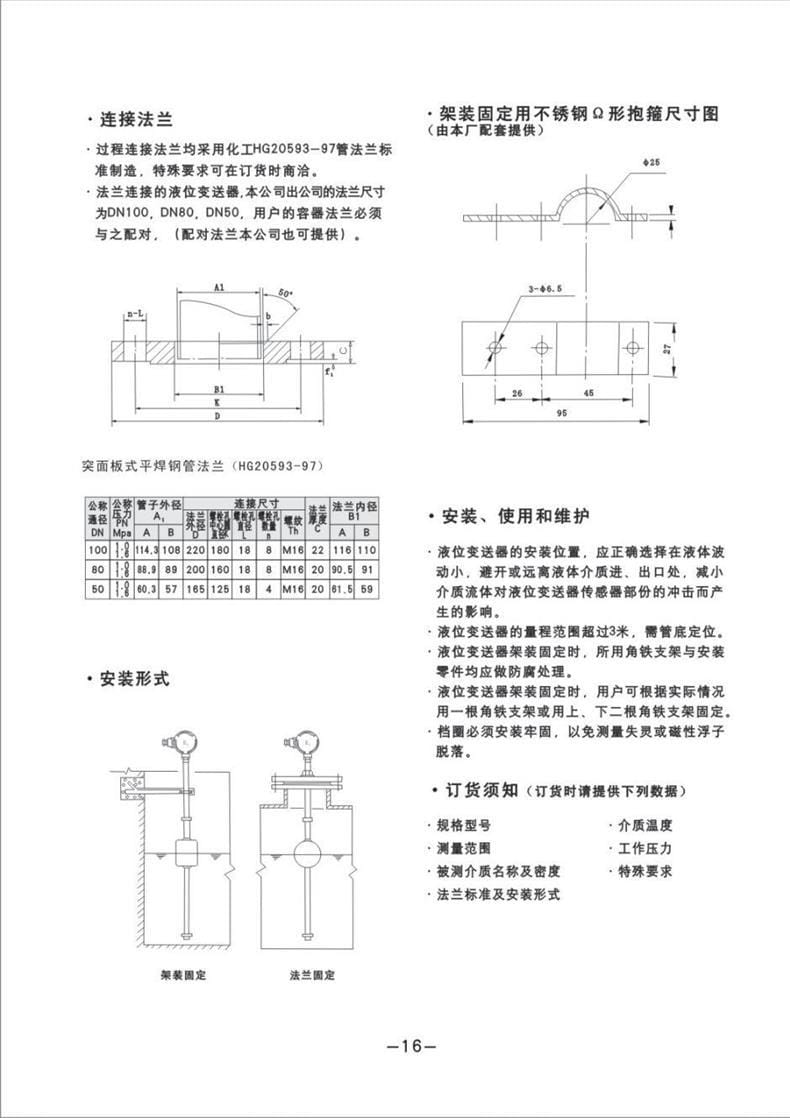

- 法蘭匹配：用戶設備上的配接法蘭應注意保證制造和焊接時的形位公差，否則將影響安裝和使用。高壓型液相引壓管應略高于取壓口形成斜度，以保證液位計中的液體能回流到設備中去。

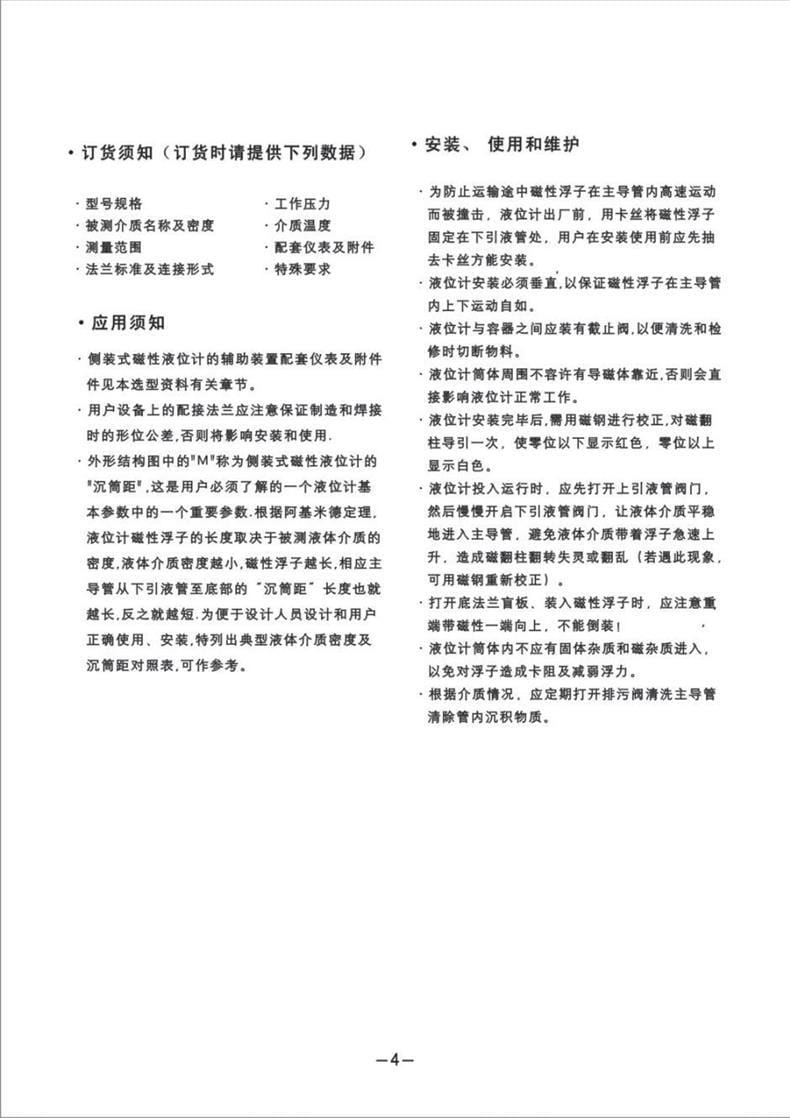

- 初始校準：運輸途中磁性浮子出廠前已用卡絲固定，安裝使用前必須先抽去卡絲；安裝完畢后，需用磁鋼進行校正，對磁翻柱導引一次，使零位以下顯示紅色，零位以上顯示白色。
五、注意事項
- 投用操作順序：嚴禁在投用時先開啟液相閥后開啟氣相閥門。正確步驟為：先微開啟氣相閥，使設備與液位計壓力平衡后，再緩慢逐點開啟液相閥，讓液體平穩進入主導管，避免液體帶著浮子急速上升造成磁翻柱翻轉失靈或翻亂。

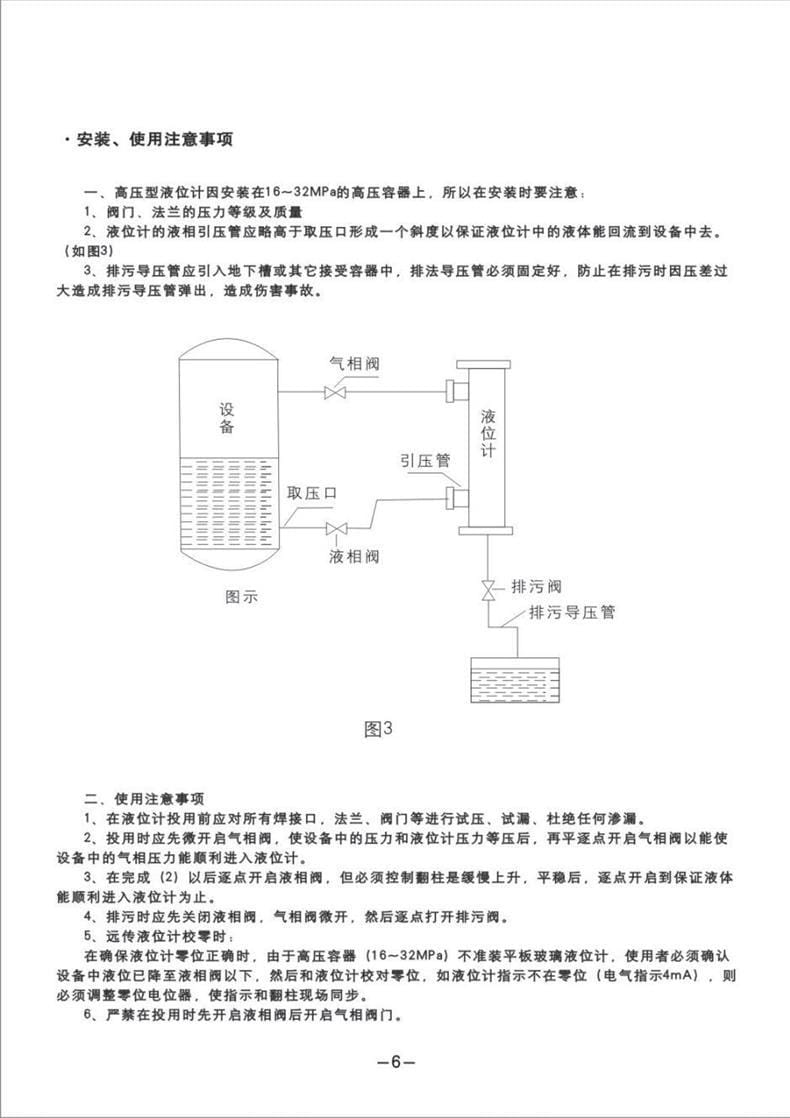

- 高壓安全：高壓型液位計（16~32MPa）安裝時需注意閥門、法蘭的壓力等級及質量。排污導壓管必須固定好并引入地下槽或其他接受容器中，防止因壓差過大造成排污導壓管彈出傷害事故。
- 日常維護：
- 定期打開排污閥清洗主導管，清除管內沉積物質。
- 確保液位計筒體內不應有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力。
- 遠傳液位計校零時，需確認設備中液位已降至液相閥以下，調整零位電位器使電氣指示與現場翻柱同步。
- 選型注意：

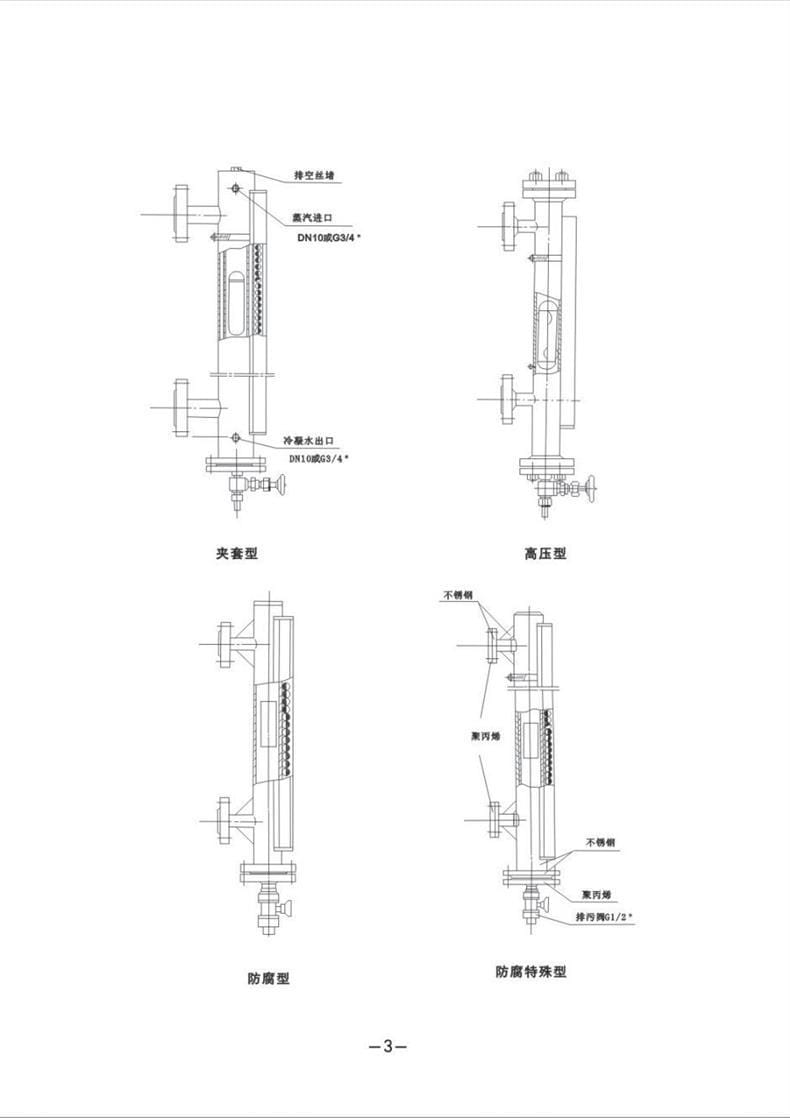

- 對于粘度大或溫度低時易結晶的介質，應根據用戶要求選用加熱型夾套式液位計。

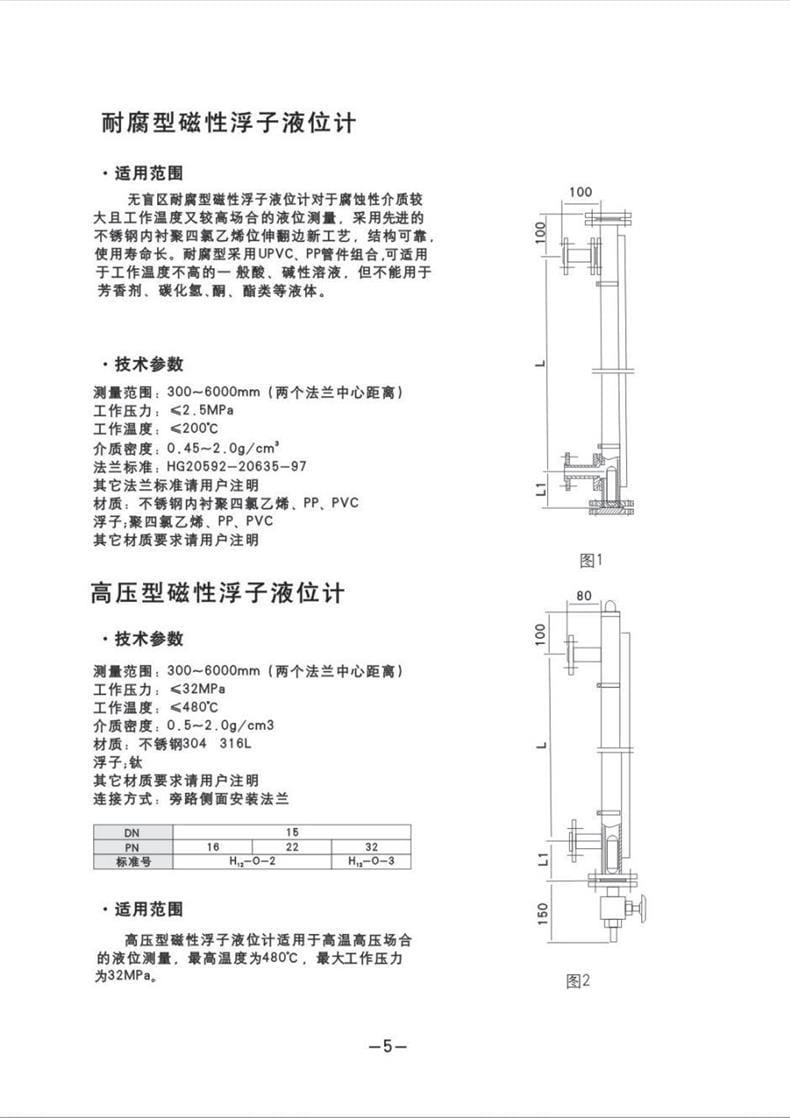

- 耐腐型（UPVC/PP 組合）不能用于芳香劑、碳化氫、酮、酯類等液體。
- 訂貨時需提供被測介質名稱、密度、溫度、壓力、測量范圍及法蘭標準等數據，以便設計合適的“沉筒距”（浮子長度）。
- 特殊要求：如有特殊材質、尺寸或功能需求，可在訂貨時另行商洽說明。
