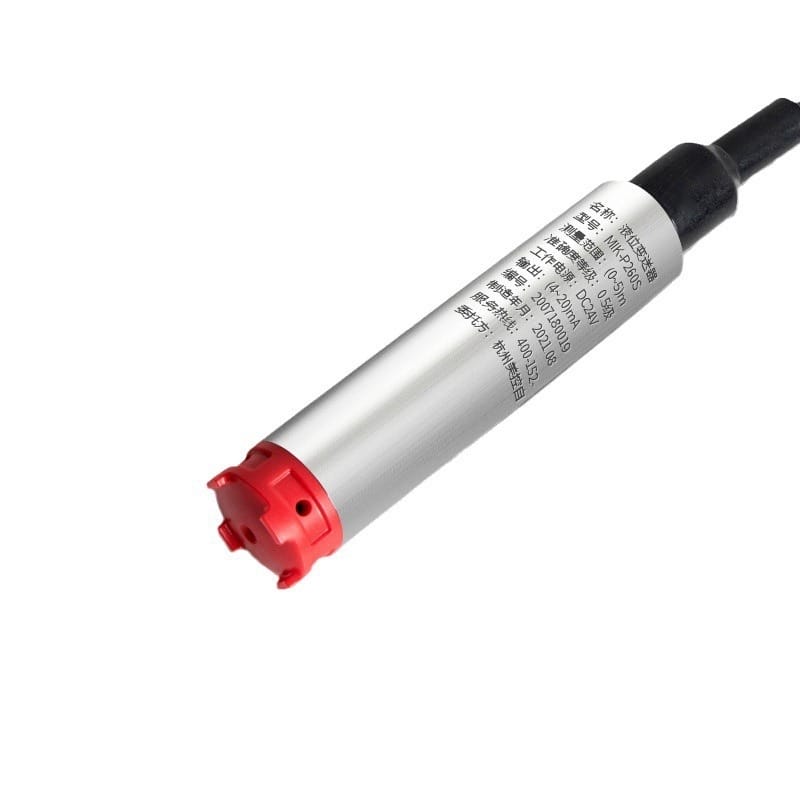

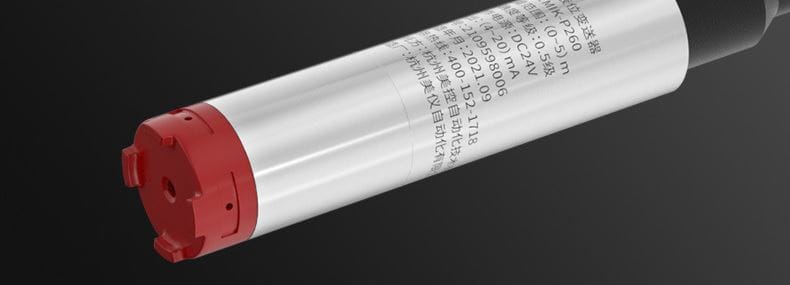

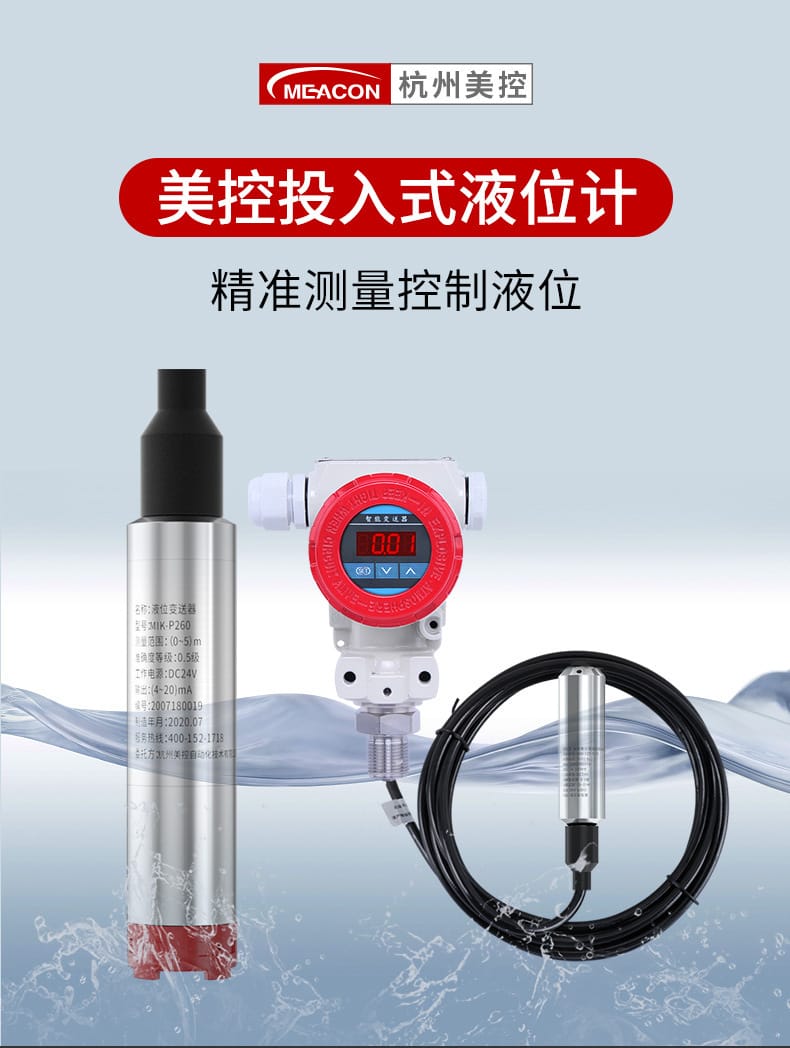

美控P260投入式液位計產品說明書
一、核心特點
1.1 精準測量性能

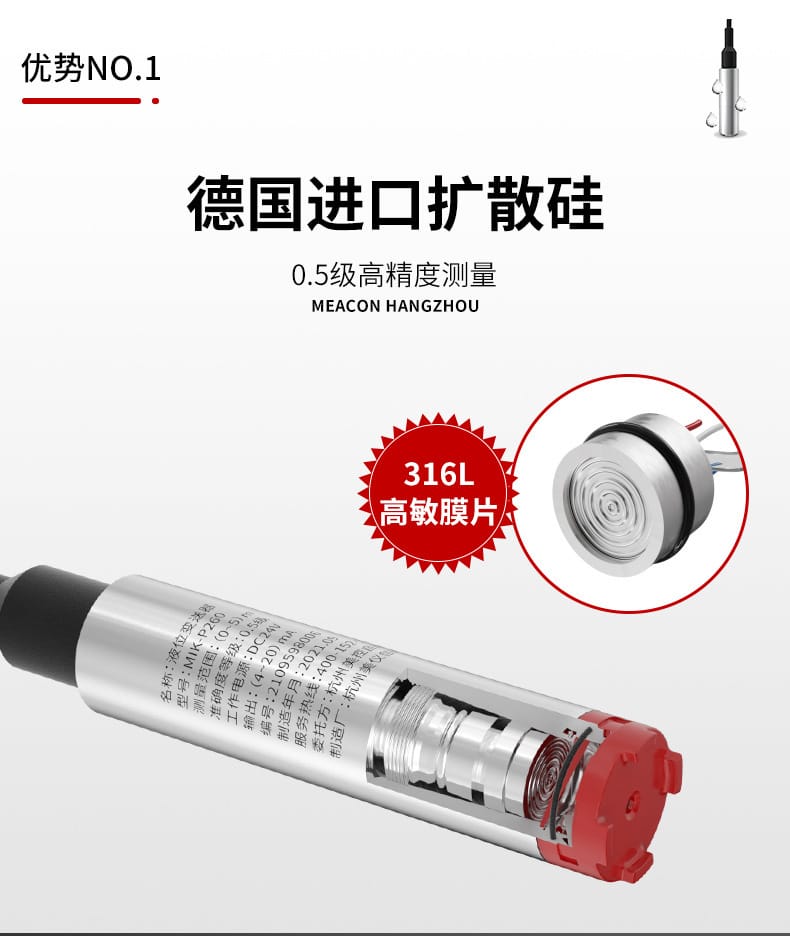

- 德國進口擴散硅芯體：0.5級高精度測量，響應時間≤50ms
- 高靈敏膜片設計：精準捕捉液位變化，測量精度達±0.2%FS/年
- 溫度補償技術：內置溫漂修正算法，零點溫度漂移±1.5%FS

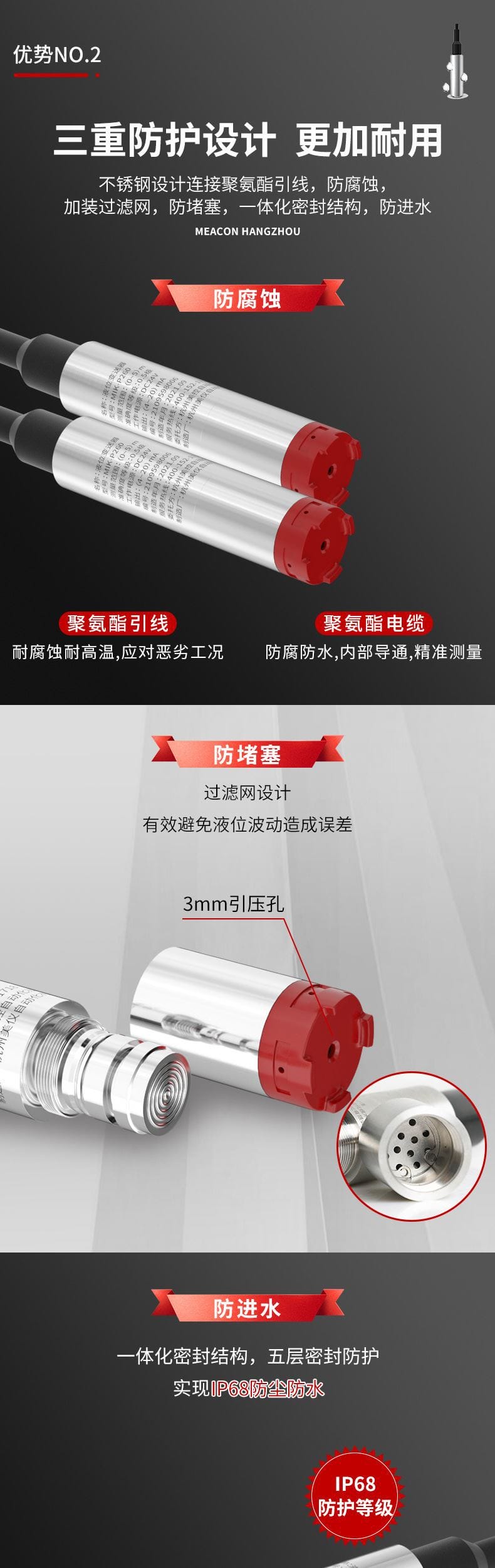

1.2 三重防護結構
| 防護層級 |
技術實現 |
功能說明 |
| 防腐蝕 |
聚氨酯引線+304不銹鋼材質 |
耐腐蝕、耐高溫，適應惡劣工況 |

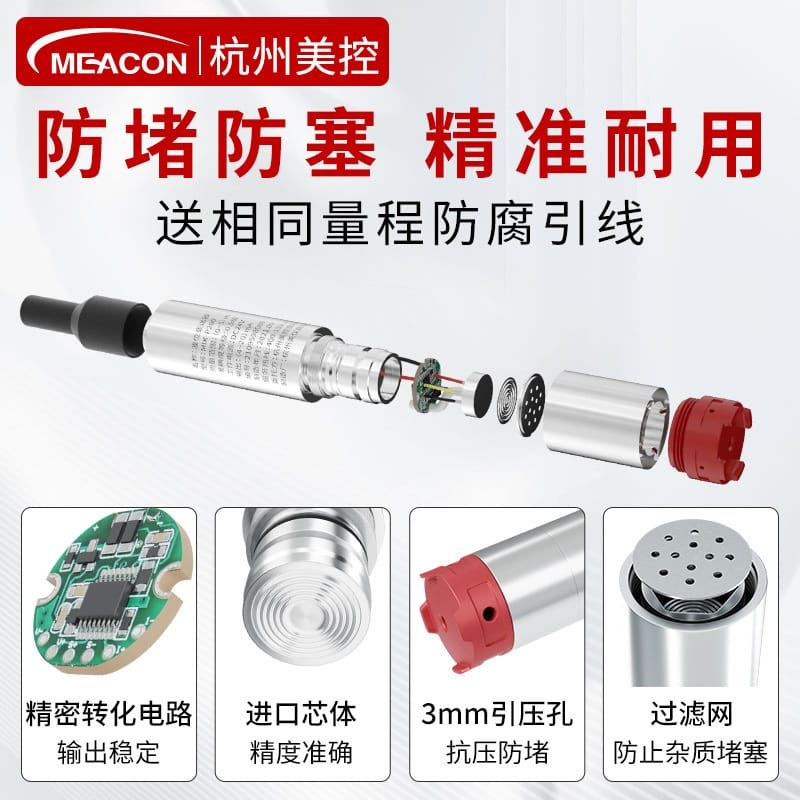

| 防堵塞 |
3mm引壓孔+過濾網設計 |
有效避免液位波動誤差，防止雜質進入 |
| 防進水 |
一體化密封結構+五層密封 |
實現IP68級防塵防水 |
1.3 電氣性能優勢
- 寬壓供電：支持DC 12-36V供電，兼容24VDC/12VDC
- 多種信號輸出：(4-20)mA、(1-5)V、(0-5)V、RS485可選
- 抗干擾設計：過壓保護、抗電磁干擾，長期穩定性優異

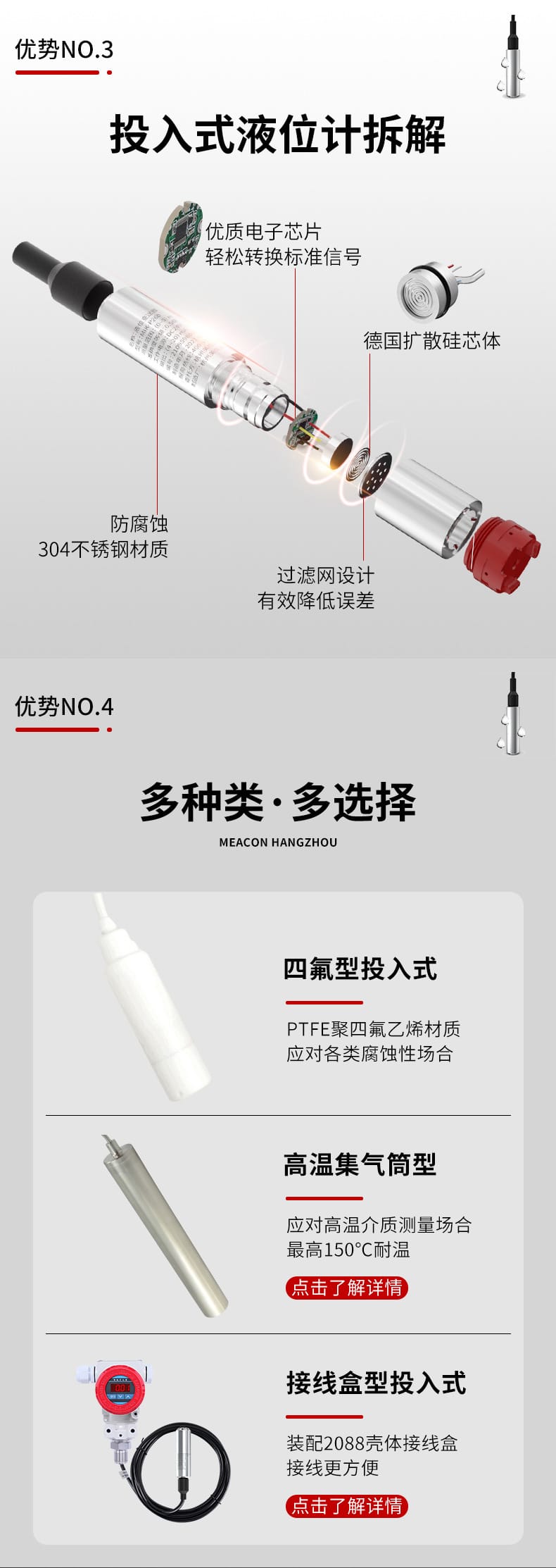

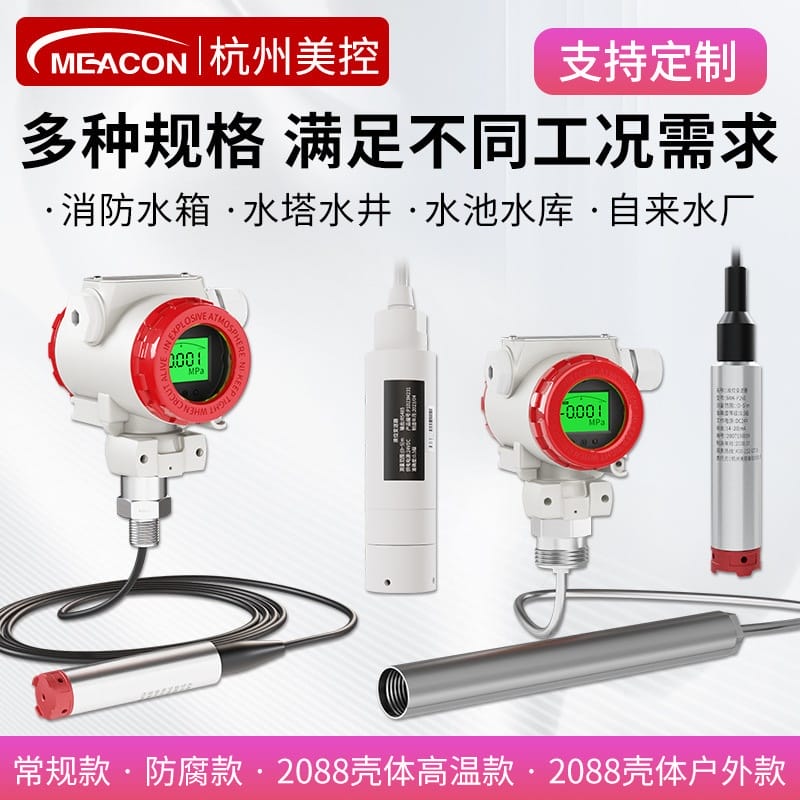

1.4 產品類型擴展
- 標準型：常規液位測量場合
- 四氟型（PTFE）：聚四氟乙烯材質，應對強腐蝕性介質
- 高溫集氣筒型：最高耐溫150℃，適用于高溫介質測量
- 接線盒型：裝配2088殼體，接線更便捷

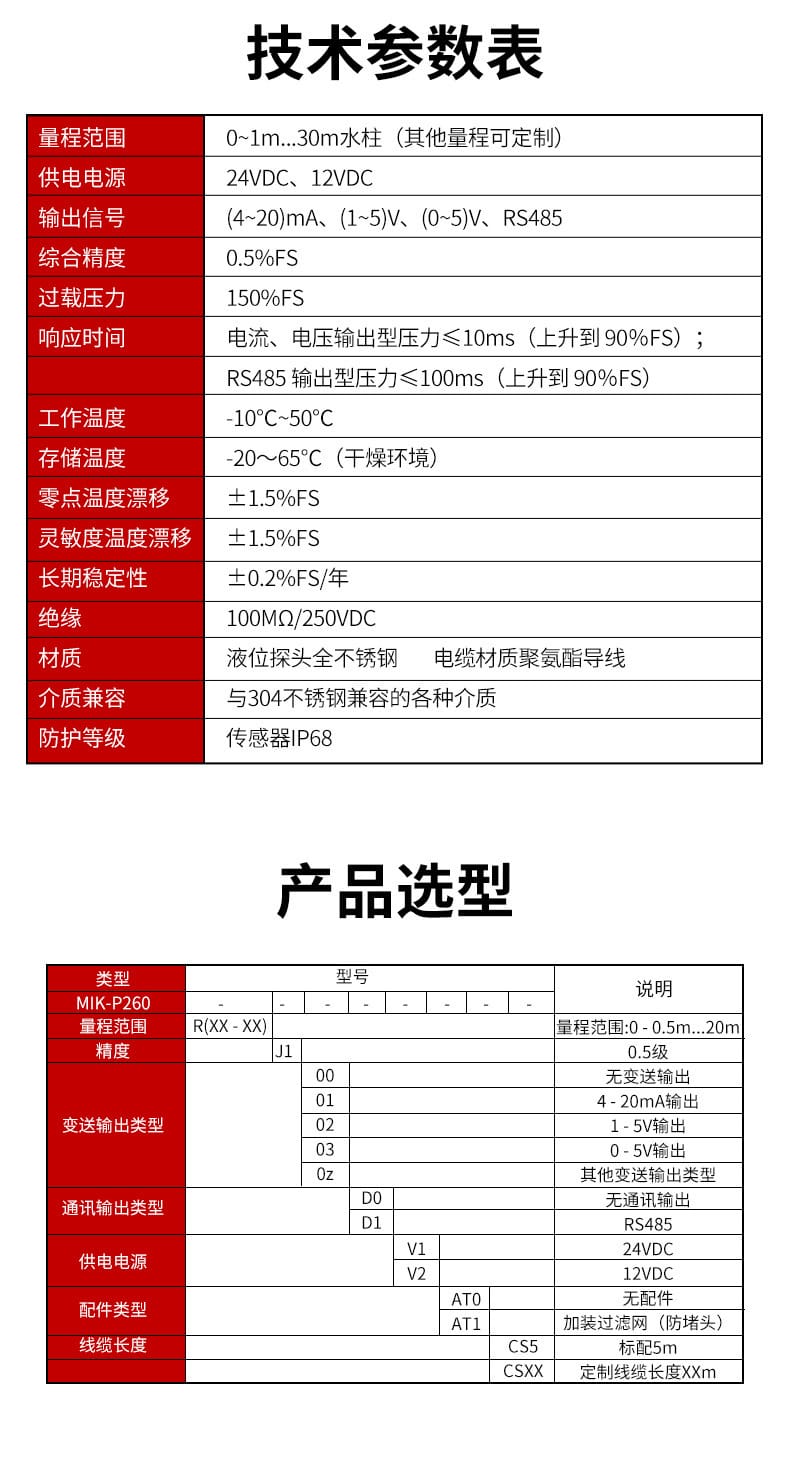

二、技術參數
2.1 基本參數
| 參數項 |
規格指標 |
| 量程范圍 |
0~1m…30m水柱（0-200米可定制） |
| 供電電源 |
24VDC / 12VDC |
| 輸出信號 |
(4~20)mA / (1~5)V / (0~5)V / RS485 |
| 綜合精度 |
0.5%FS |
| 過載壓力 |
150%FS |
2.2 動態性能
| 參數項 |
電流/電壓輸出型 |
RS485輸出型 |
| 響應時間 |
≤10ms（上升到90%FS） |
≤100ms（上升到90%FS） |
2.3 環境適應性
| 參數項 |
規格指標 |
| 工作溫度 |
-10℃ ~ 50℃ |
| 存儲溫度 |
-20℃ ~ 65℃（干燥環境） |
| 零點溫度漂移 |
±1.5%FS |
| 靈敏度溫度漂移 |
±1.5%FS |
| 長期穩定性 |
±0.2%FS/年 |
| 絕緣電阻 |
100MΩ/250VDC |
2.4 材質與防護
| 參數項 |
規格指標 |
| 探頭材質 |
全不銹鋼（304） |
| 電纜材質 |
聚氨酯導線 |
| 介質兼容性 |
與304不銹鋼兼容的各種介質 |
| 防護等級 |
IP68（傳感器） |
三、應用行業

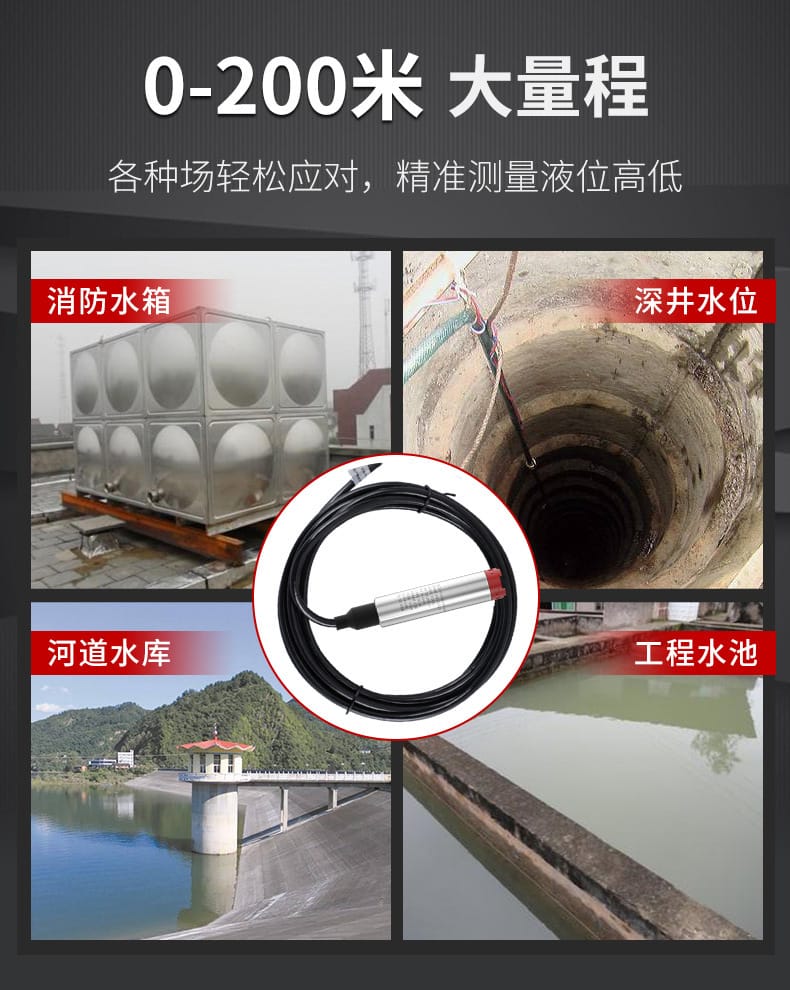

3.1 典型應用場景
- 消防水箱：實時監測消防水位，保障消防安全
- 深井水位：地下水、礦井水位遠程監測
- 河道水庫：水利水文監測、防洪預警
- 工程水池：工業循環水、污水處理池液位控制

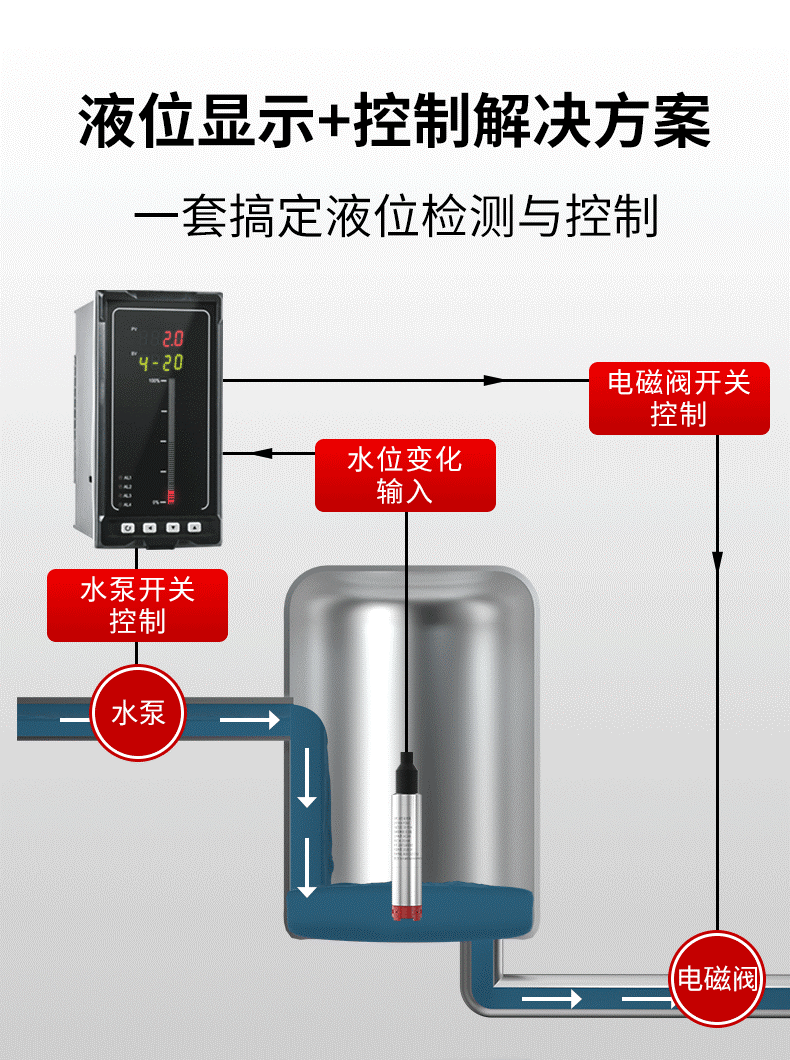

3.2 配套解決方案

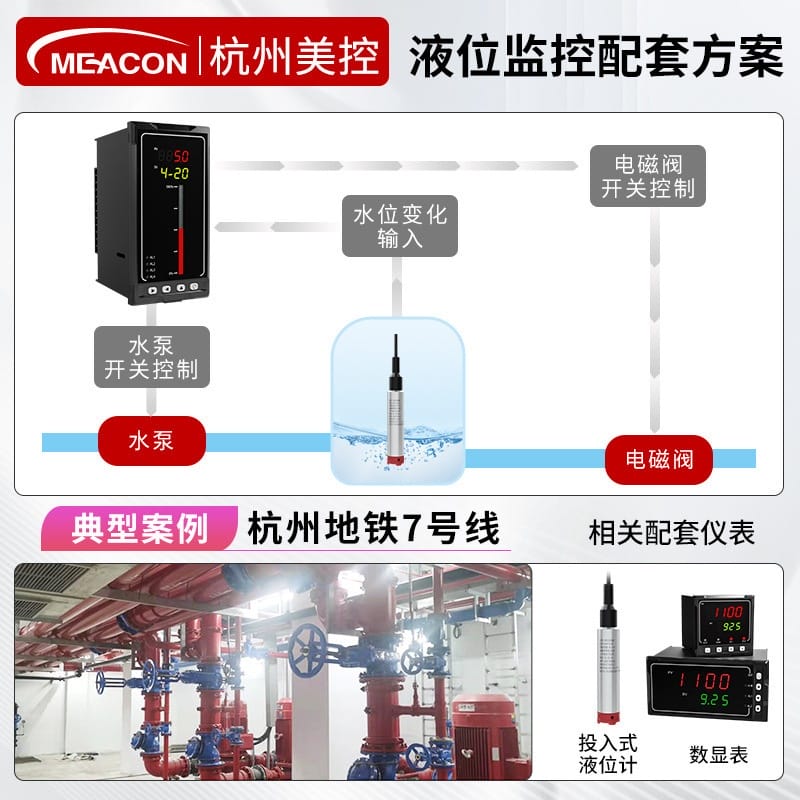

液位顯示+控制一體化方案
- 液位變送器信號輸入 → 顯示儀表/控制器 → 繼電器輸出
- 控制電磁閥開關實現自動補水/排水
- 控制水泵啟停實現恒液位控制
四、安裝條件
4.1 安裝環境要求
- 介質溫度：需確認具體工況溫度，高溫場合選用集氣筒型
- 測量介質：需確認與304不銹鋼的兼容性，腐蝕性介質選用四氟型
- 引線長度：標配5m，可定制XX米（訂貨時注明）
4.2 安裝方式
- 投入式安裝：探頭垂直沉入被測液體底部
- 確保引壓孔朝下，避免氣泡積聚
- 過濾網朝向液體流動方向，防止雜質堵塞
- 引線固定牢靠，避免機械拉扯損傷
4.3 電氣連接
- 供電：DC 24V（標準）/ DC 12V（可選）
- 信號線：按選型對應(4-20)mA/(1-5)V/(0-5)V/RS485接線
- 屏蔽處理：信號線屏蔽層單端接地，增強抗干擾能力
五、注意事項
5.1 選型確認要點
購買前請務必確認以下參數：
- 測量介質：液體類型、腐蝕性、雜質含量
- 介質溫度：常溫/高溫（>80℃需選集氣筒型）
- 量程范圍：實際液位高度，留適當余量
- 引線長度：液面到安裝點的實際距離+余量
- 輸出信號：與上位機/控制器匹配的接口類型
- 供電電壓：現場電源配置（24VDC/12VDC）
5.2 使用維護
- 定期檢查過濾網，及時清理附著雜質
- 避免探頭受到強烈機械沖擊
- 長期停用時應取出清洗，干燥存放
- 聚氨酯電纜避免接觸強有機溶劑
5.3 質保與服務
- 服務熱線：400-152-1718
- 全國辦事處提供上門指導安裝服務
- 企業資質：ISO9001認證、高新技術企業、歐盟CE認證
六、產品選型代碼
| 代碼位 |
含義 |
選項 |
| MIK-P260 |
基礎型號 |
— |
| R(XX-XX) |
量程范圍 |
0-0.5m…20m |
| J1 |
精度等級 |
0.5級 |
| 01/02/03/Oz |
變送輸出 |
4-20mA / 1-5V / 0-5V / 其他 |
| D0/D1 |
通訊輸出 |
無 / RS485 |
| V1/V2 |
供電電源 |
24VDC / 12VDC |
| AT0/AT1 |
配件類型 |
無 / 加裝過濾網 |
| CS5/CSXX |
線纜長度 |
標配5m / 定制XX米 |
選型示例：MIK-P260-R(0-5m)-J1-01-D0-V1-AT1-CS10
（量程0-5m，0.5級，4-20mA輸出，24VDC供電，帶過濾網，10米線纜）
