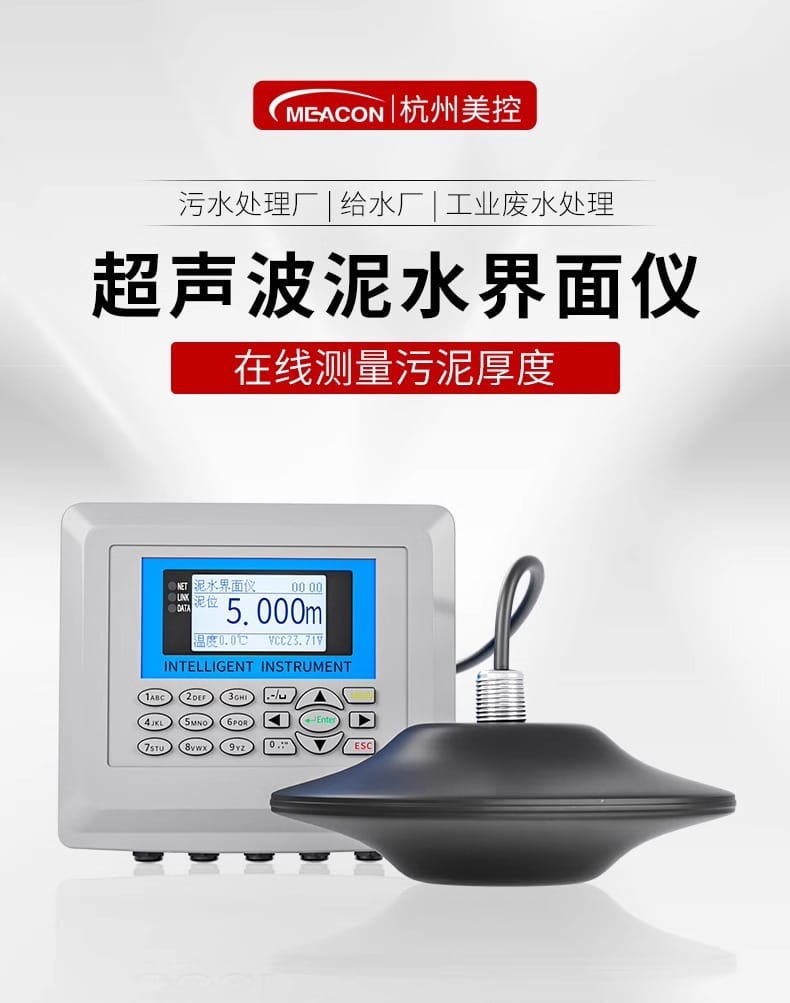

美控超聲波泥水界面儀產品技術文檔
一、產品概述
品牌：美控（MEACON）| 杭州美控
產品名稱：超聲波泥水界面儀 / 沉淀池污泥檢測傳感器 / 工業水位計泥位測量計
核心功能：在線測量污泥厚度，實現泥水界面的精準監測
二、核心特點
| 特性 |
說明 |
| 小盲區設計 |
盲區最小可達0.2米，適應狹小空間測量 |

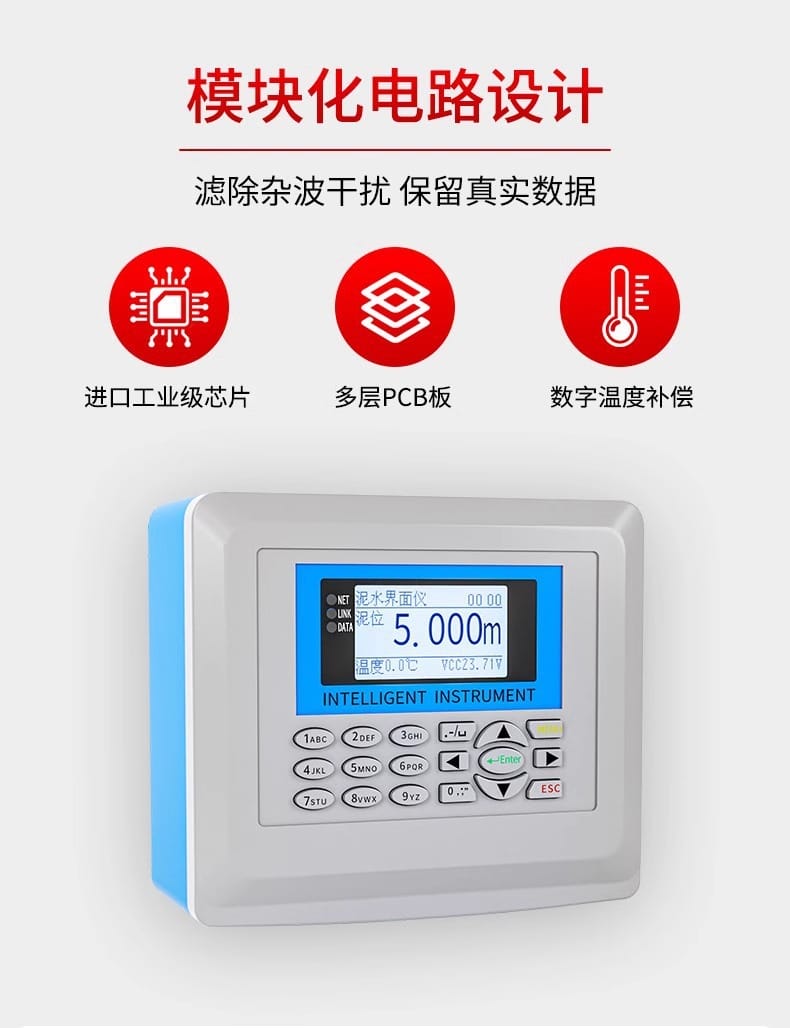

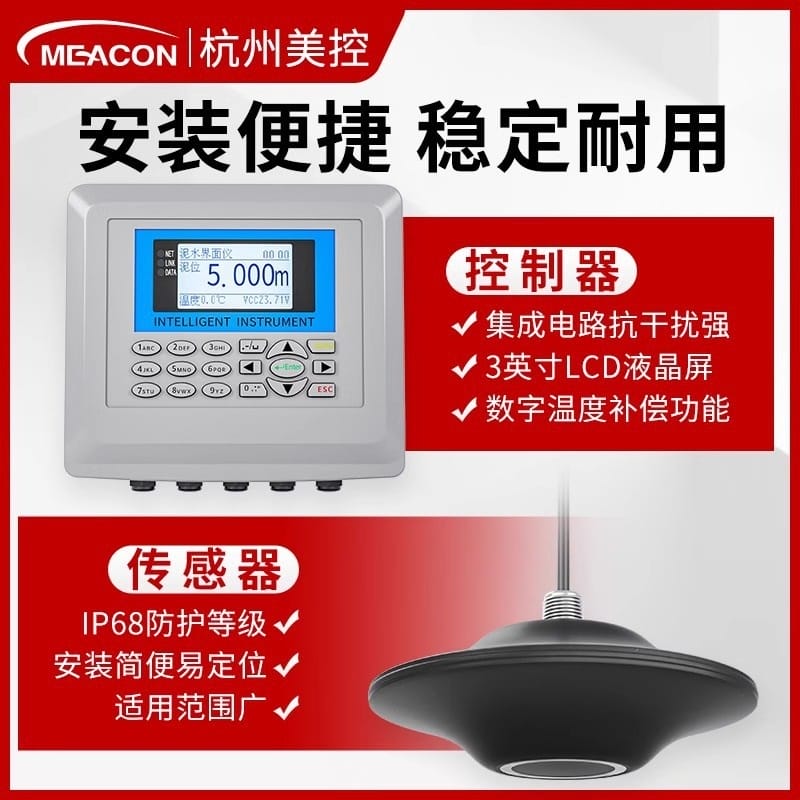

| 模塊化電路 |
進口工業級芯片，多層PCB板，數字溫度補償 |

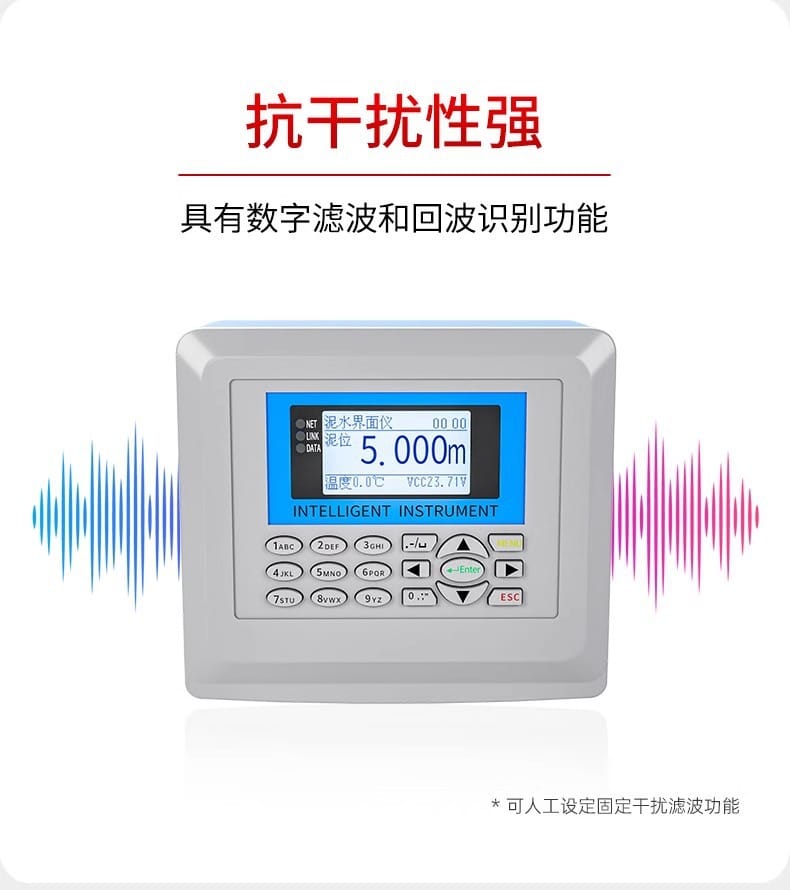

| 抗干擾性強 |
具備數字濾波和回波識別功能，濾除雜波干擾 |

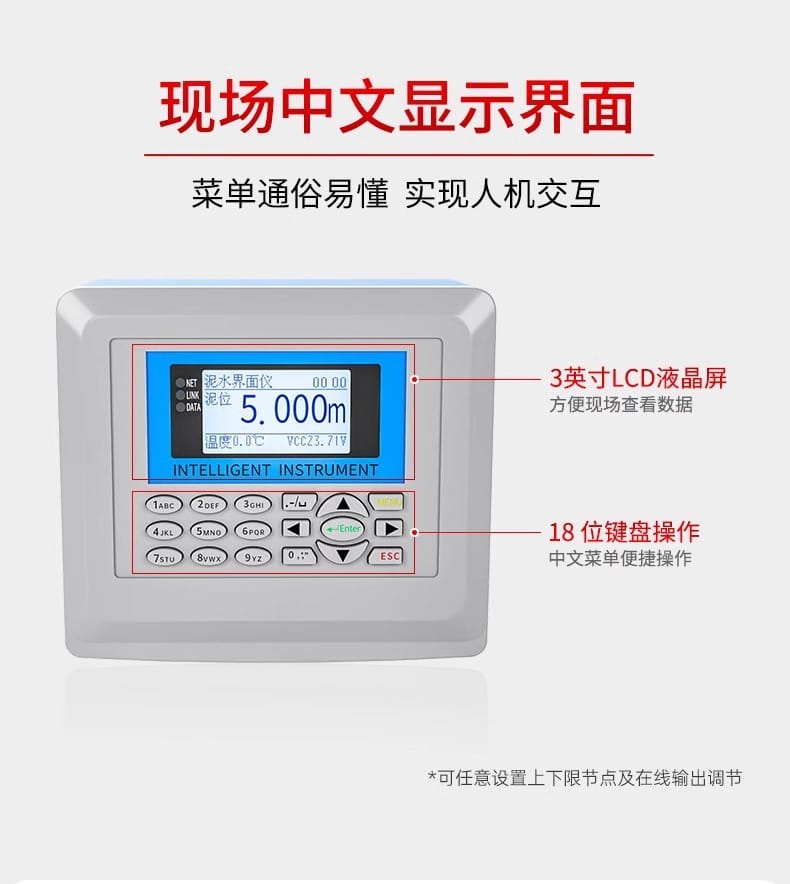

| 中文顯示界面 |
3英寸LCD液晶屏，18位鍵盤操作，菜單通俗易懂 |

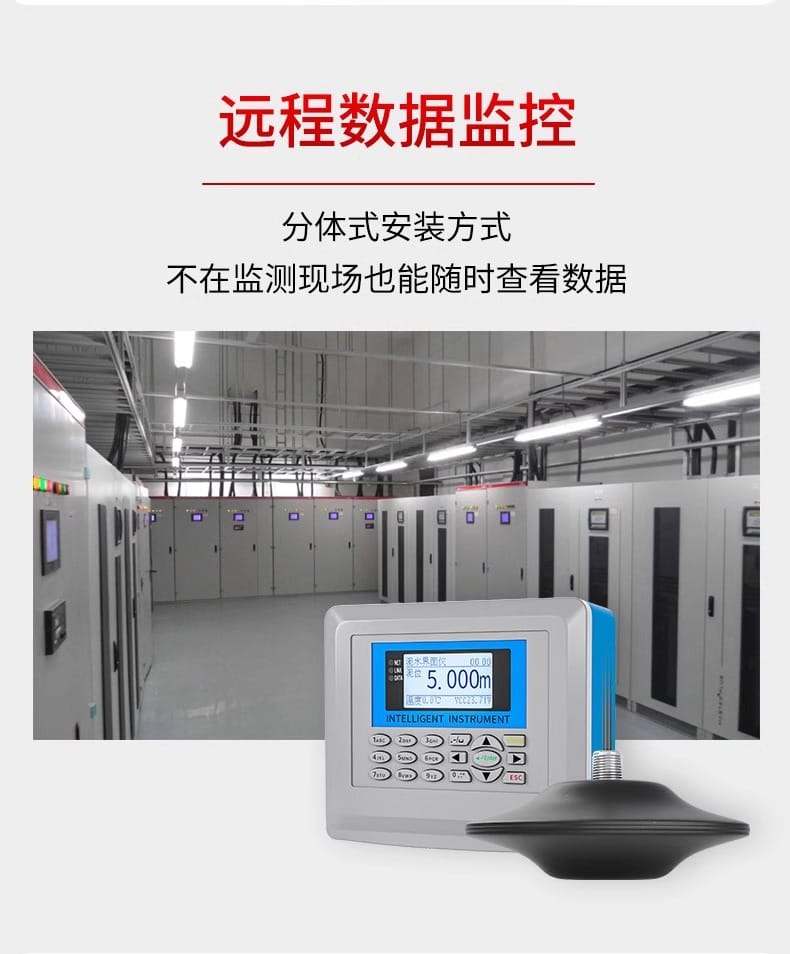

| 遠程數據監控 |
支持分體式安裝，不在監測現場也能隨時查看數據 |
| 探頭安裝簡便 |
易定位，適用范圍廣，支持多種安裝方式 |
| 寬量程覆蓋 |
提供5m/10m/15m/30m多種量程選擇 |

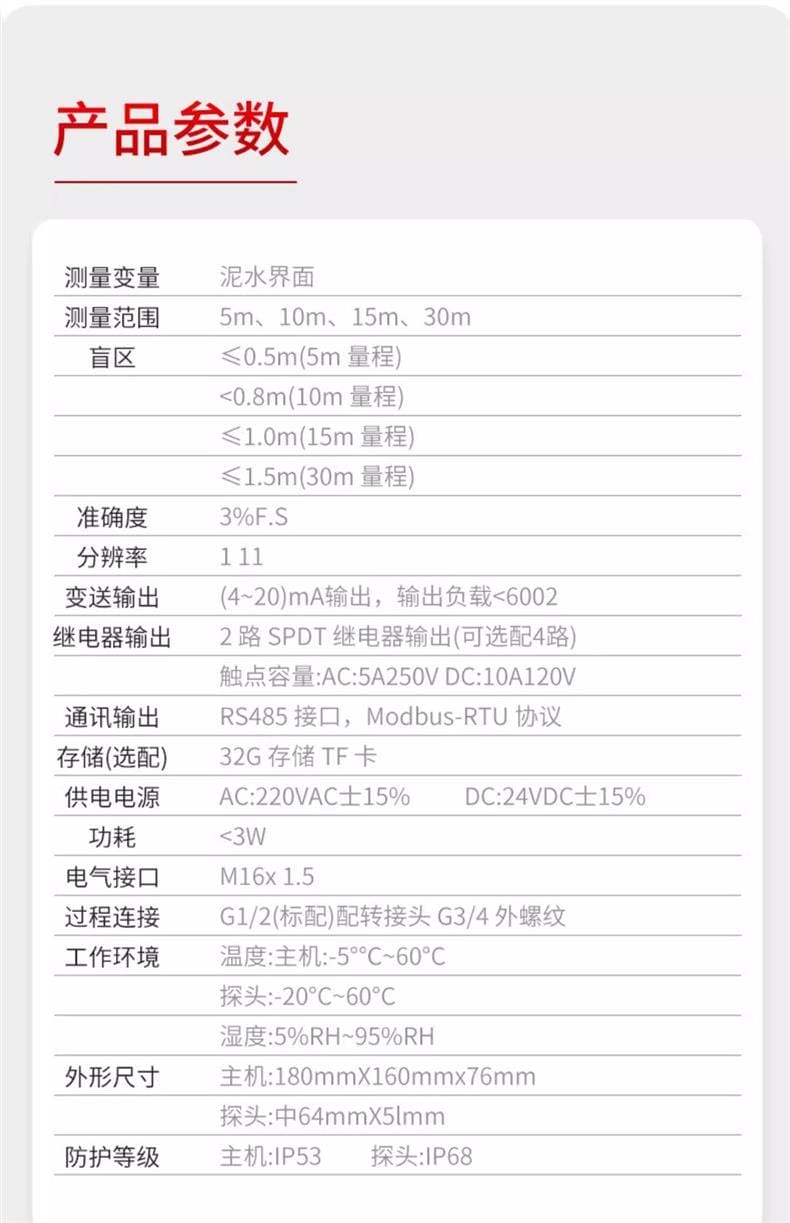

三、技術參數
3.1 測量性能
| 參數項 |
技術指標 |
| 測量變量 |
泥水界面 |
| 測量范圍 |
5m、10m、15m、30m |

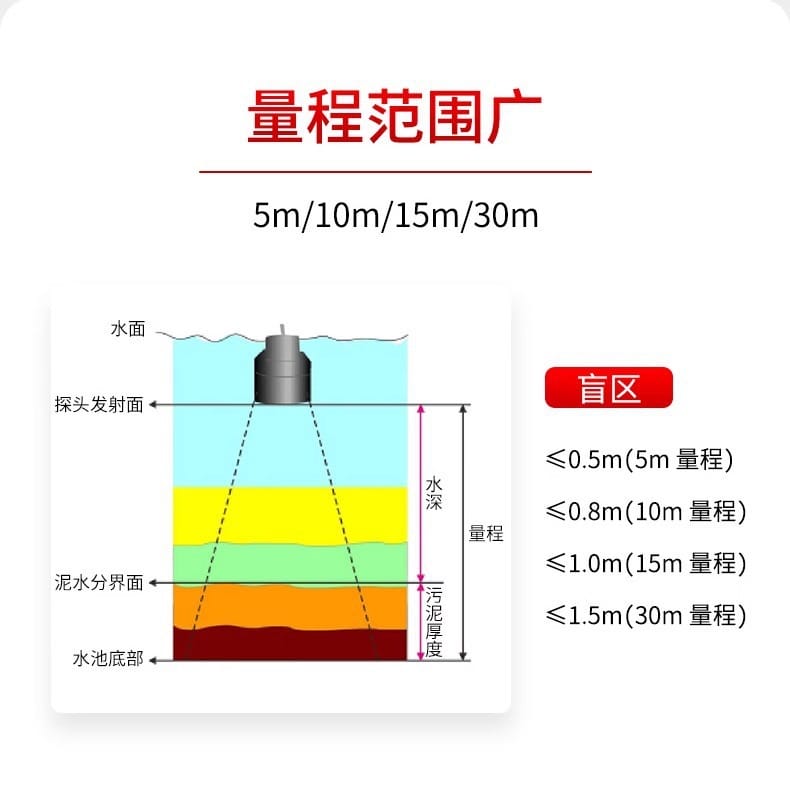

| 盲區 |
≤0.5m（5m量程）/ ≤0.8m（10m量程）/ ≤1.0m（15m量程）/ ≤1.5m（30m量程） |
| 準確度 |
±3%F.S |
| 分辨率 |
1mm |
3.2 輸出與通訊
| 參數項 |
技術指標 |
| 變送輸出 |
(4~20)mA輸出，輸出負載<600Ω |
| 繼電器輸出 |
2路SPDT繼電器輸出（可選配4路），觸點容量：AC 5A/250V，DC 10A/120V |
| 通訊輸出 |
RS485接口，Modbus-RTU協議 |
| 存儲（選配） |
32G存儲TF卡 |
3.3 電氣規格
| 參數項 |
技術指標 |
| 供電電源 |
AC：220VAC±15% / DC：24VDC±15% |
| 功耗 |
<3W |
| 電氣接口 |
M16×1.5 |
3.4 機械與環境
| 參數項 |
技術指標 |
| 過程連接 |
G1/2（標配），配轉接頭G3/4外螺紋 |
| 工作環境溫度 |
主機：-5℃~60℃；探頭：-20℃~60℃ |
| 工作環境濕度 |
5%RH~95%RH |

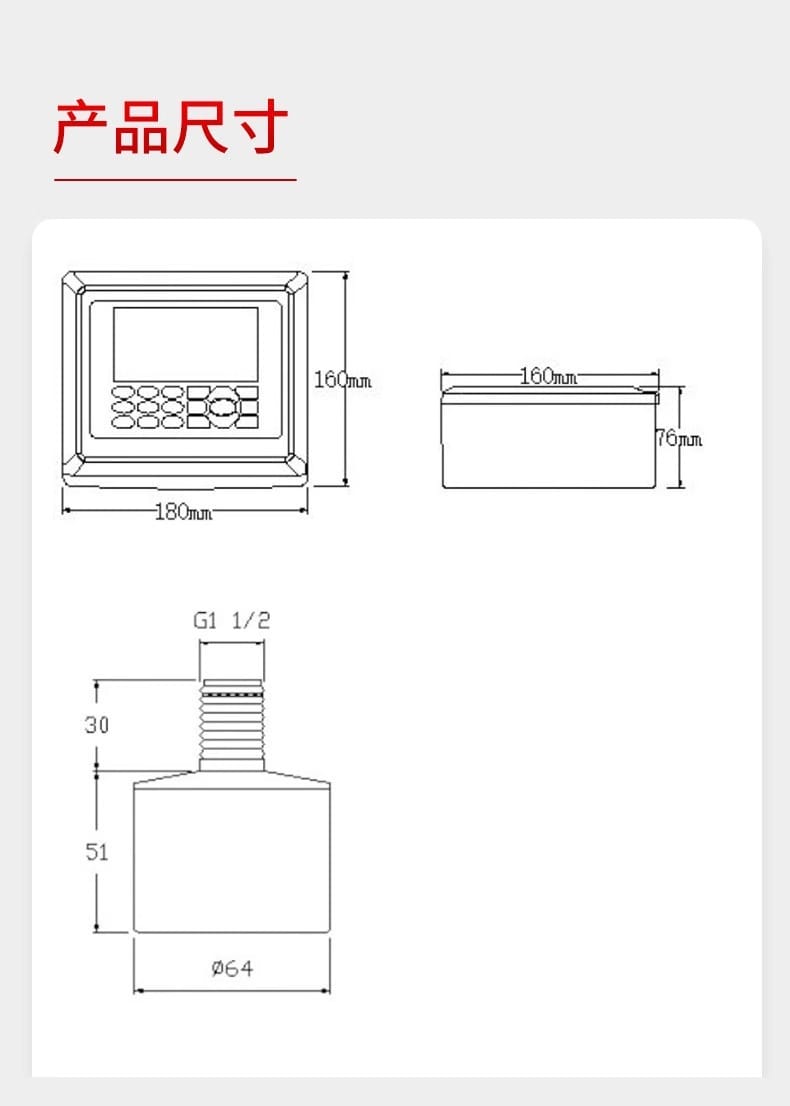

| 外形尺寸 |
主機：180mm×160mm×76mm；探頭：Φ64mm×51mm |
| 防護等級 |
主機：IP53；探頭：IP68 |
四、應用行業
- 污水處理廠：活性污泥處理、沉淀池污泥層厚度監測
- 給水廠：原水及處理過程泥位監控
- 工業廢水處理：各類工業污水處理設施
- 城市排污水道：市政排水系統泥位檢測
- 河流泥水監測：自然水體泥沙含量監測
五、安裝條件

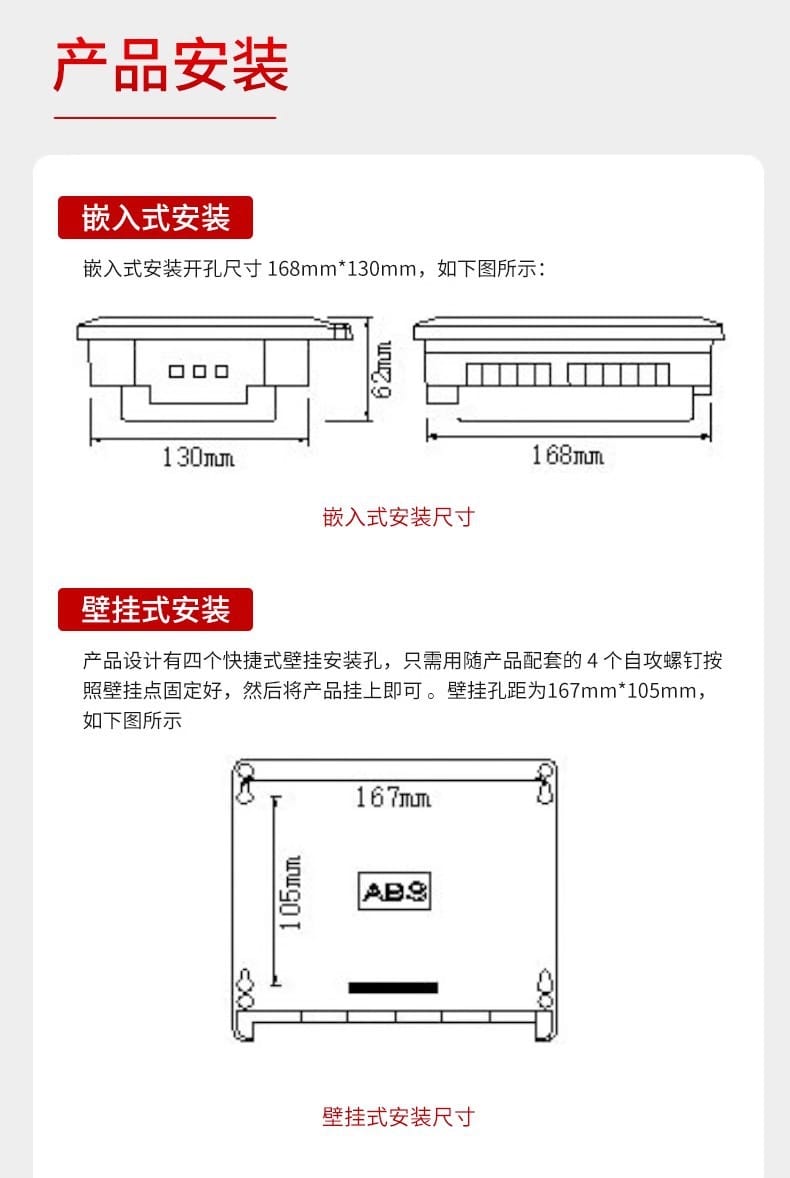

5.1 主機安裝方式
| 安裝方式 |
技術要求 |
| 嵌入式安裝 |
開孔尺寸：168mm×130mm |
| 壁掛式安裝 |
壁掛孔距：167mm×105mm，使用4個自攻螺釘固定 |

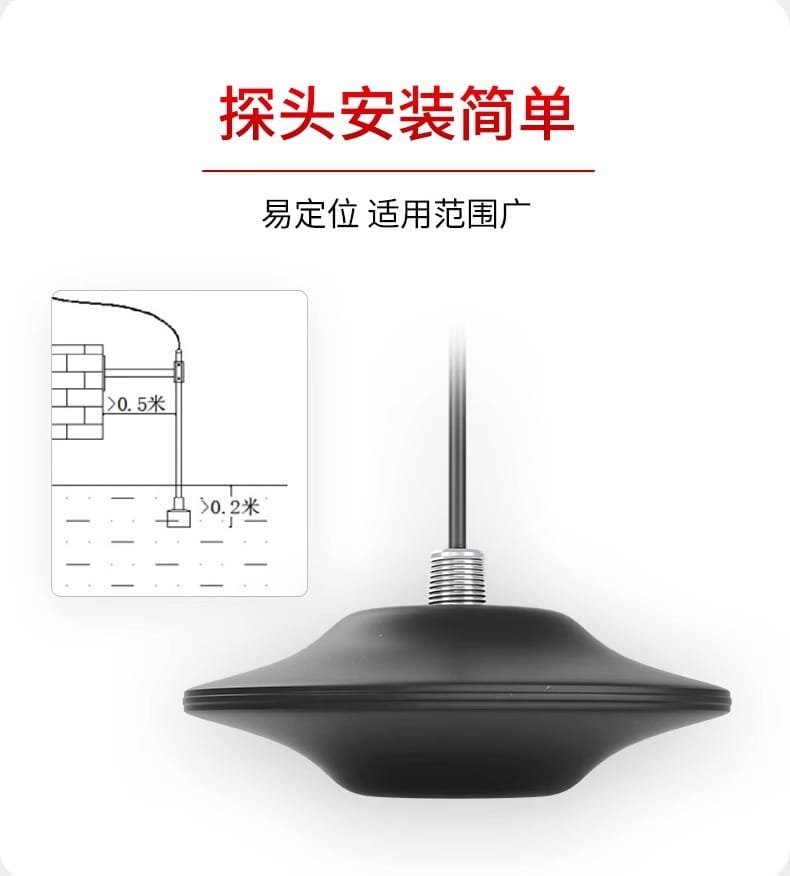

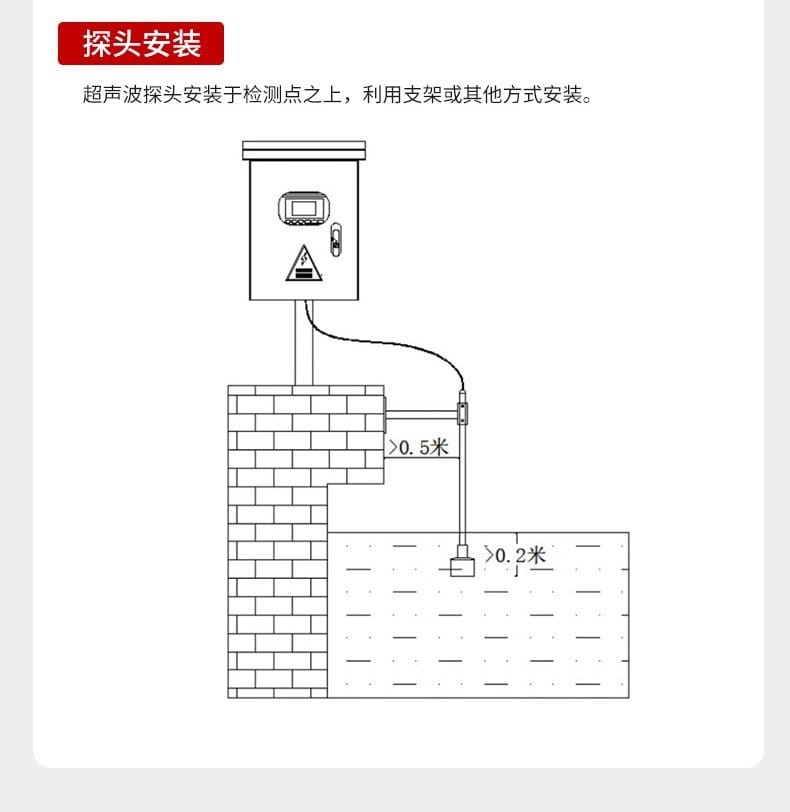

5.2 探頭安裝要求
- 超聲波探頭安裝于檢測點之上，利用支架或其他方式固定
- 最小安裝高度：探頭發射面距水面>0.5米
- 盲區避讓：探頭下方需預留對應量程的盲區空間（0.5m~1.5m）
- 確保探頭垂直對準測量目標，避免傾斜

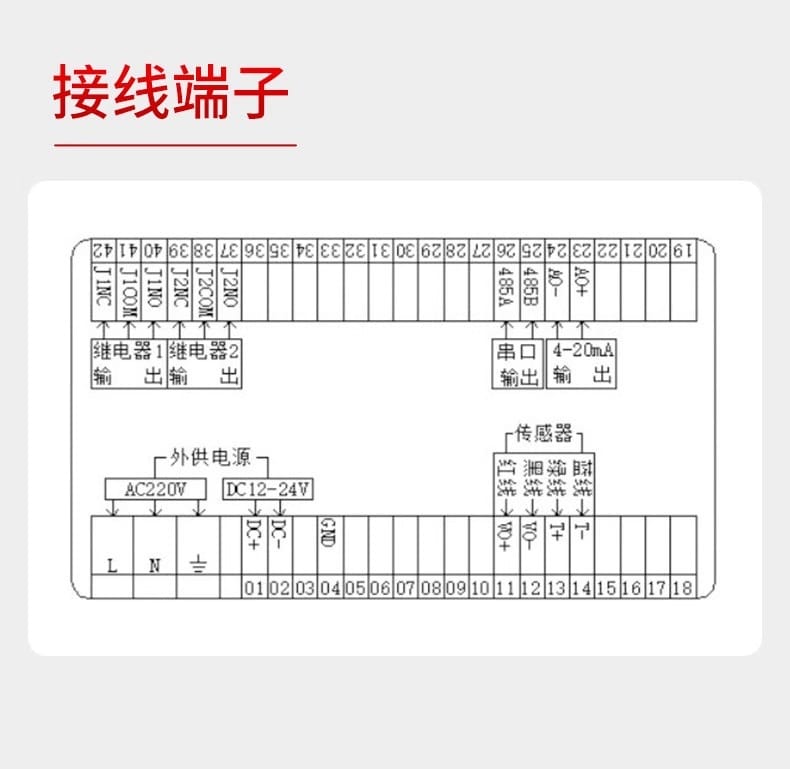

5.3 電氣接線
| 端子編號 |
功能定義 |
| 01-02 |
AC220V電源輸入（L、N） |
| 03-04 |
DC12-24V電源輸入（+、-） |
| 05-06 |
4-20mA輸出 |
| 07-08 |
RS485通訊接口（A、B） |
| 09-10 |
繼電器1輸出 |
| 11-12 |
繼電器2輸出 |
| 13-14 |
傳感器信號輸入 |
| 15-16 |
外供電源輸出 |
| 17-18 |
預留擴展接口 |
六、注意事項
6.1 安裝前準備
- 確認測量量程與實際工況匹配，預留足夠的盲區空間
- 檢查探頭表面是否清潔，無污垢或損傷
- 核實供電電源類型（AC220V或DC24V）與現場條件一致
6.2 使用環境要求
- 主機工作環境溫度：-5℃~60℃，避免陽光直射或高溫?zé)嵩?/li>
- 探頭工作環境溫度：-20℃~60℃，IP68防護等級可浸沒使用
- 環境濕度：5%RH~95%RH，避免凝露影響電路性能
6.3 日常維護要點
- 定期清潔：探頭表面易附著污泥或藻類，需定期清洗保持超聲波發射效率
- 數據校準：建議每季度進行一次零點校準和量程校準
- 存儲卡管理：選配TF卡存儲功能時，定期檢查存儲空間，及時導出數據
- 通訊檢查：遠程監控場景下，定期驗證RS485通訊鏈路穩定性
6.4 安全警示
- 電氣接線前務必切斷電源，防止觸電風險
- 探頭安裝于水下時，確保電纜密封可靠，防止?jié)B水
- 繼電器輸出端子承載大電流時，注意散熱和觸點保護
- 禁止在易燃易爆環境中使用非防爆型號產品
6.5 故障排查提示
| 現象 |
可能原因 |
處理建議 |
| 顯示"----"或無數據 |
探頭未對準目標或超出量程 |
檢查探頭安裝位置和測量距離 |
| 數據跳動劇烈 |
液面波動大或存在強干擾 |
啟用數字濾波功能，調整濾波系數 |
| 4-20mA輸出異常 |
負載阻抗過大或接線松動 |
檢查負載<600Ω，緊固接線端子 |
| 通訊中斷 |
波特率/地址設置錯誤或線路故障 |
核對通訊參數，檢測RS485線路 |
七、典型應用案例
| 應用場景 |
配套設備方案 |

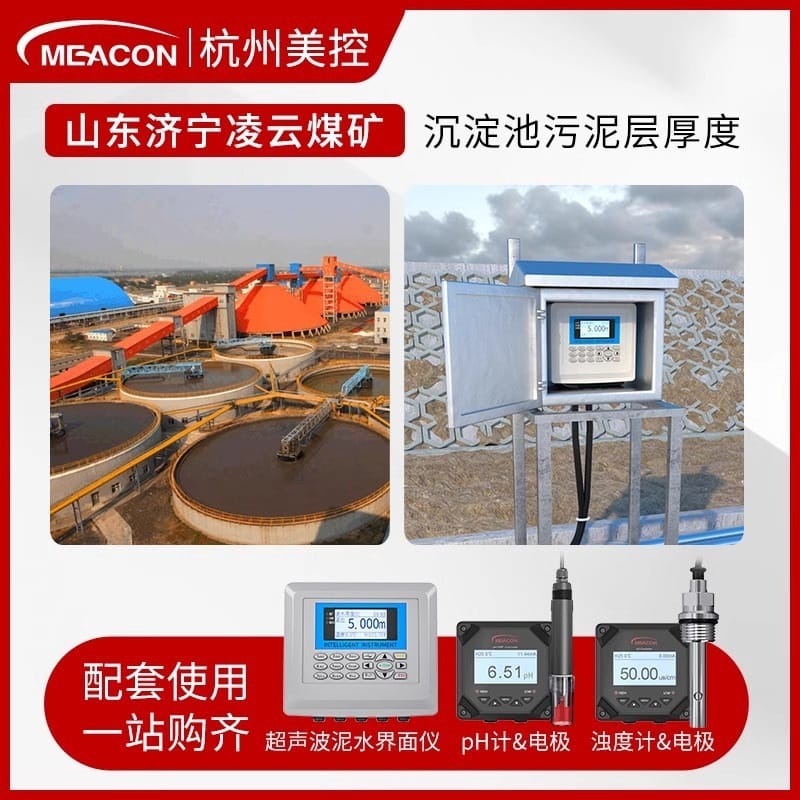

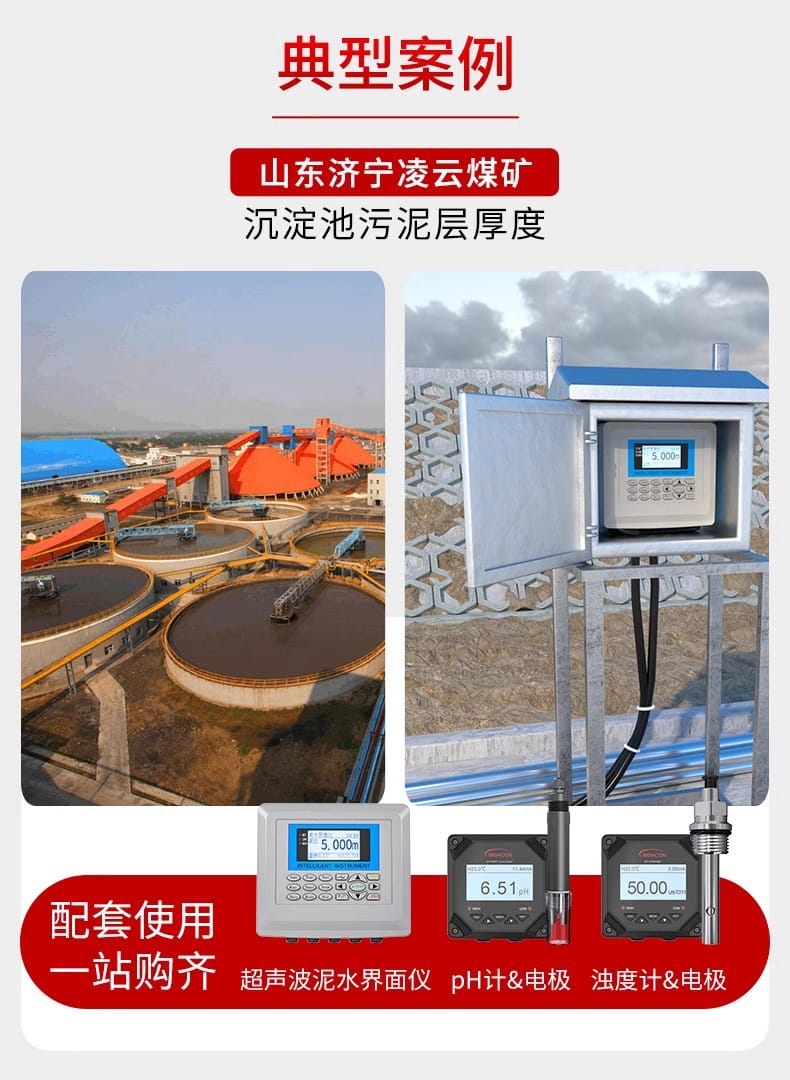

| 山東濟寧凌云煤礦沉淀池 |
超聲波泥水界面儀 + pH計&電極 + 濁度計&電極 |

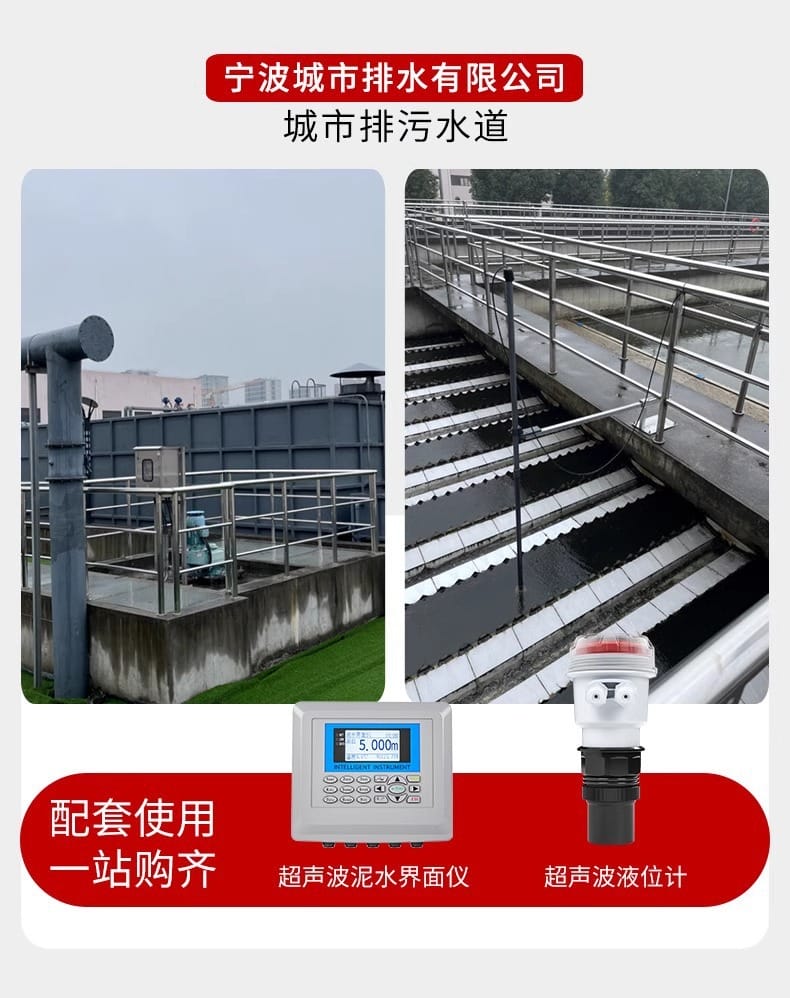

| 寧波城市排水有限公司排污水道 |
超聲波泥水界面儀 + 超聲波液位計 |

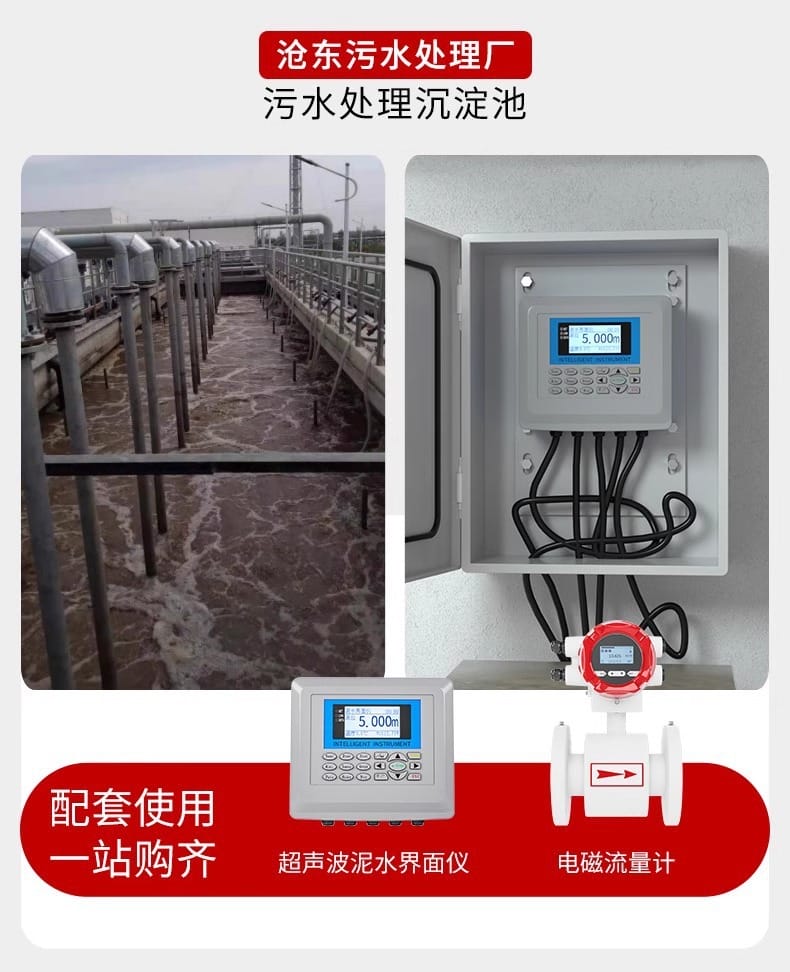

| 滄東污水處理廠沉淀池 |
超聲波泥水界面儀 + 電磁流量計 |
八、廠家資質與服務
- 生產規模：145000m2現代化智能廠房，年產300000套傳感設備
- 技術實力：國家標準主要起草單位，擁有近100項技術專利
- 企業榮譽：國家級"專精特新"企業、中國儀器儀表學會理事單位
- 質量認證：ISO9001、CE、SGS等多項權威認證
- 服務網絡：全國30+辦事處，累計服務超700000客戶
- 合作客戶：霍尼韋爾、農夫山泉、華為、長安汽車、可口可樂、萬科、中國航天、中船重工等知名企業
