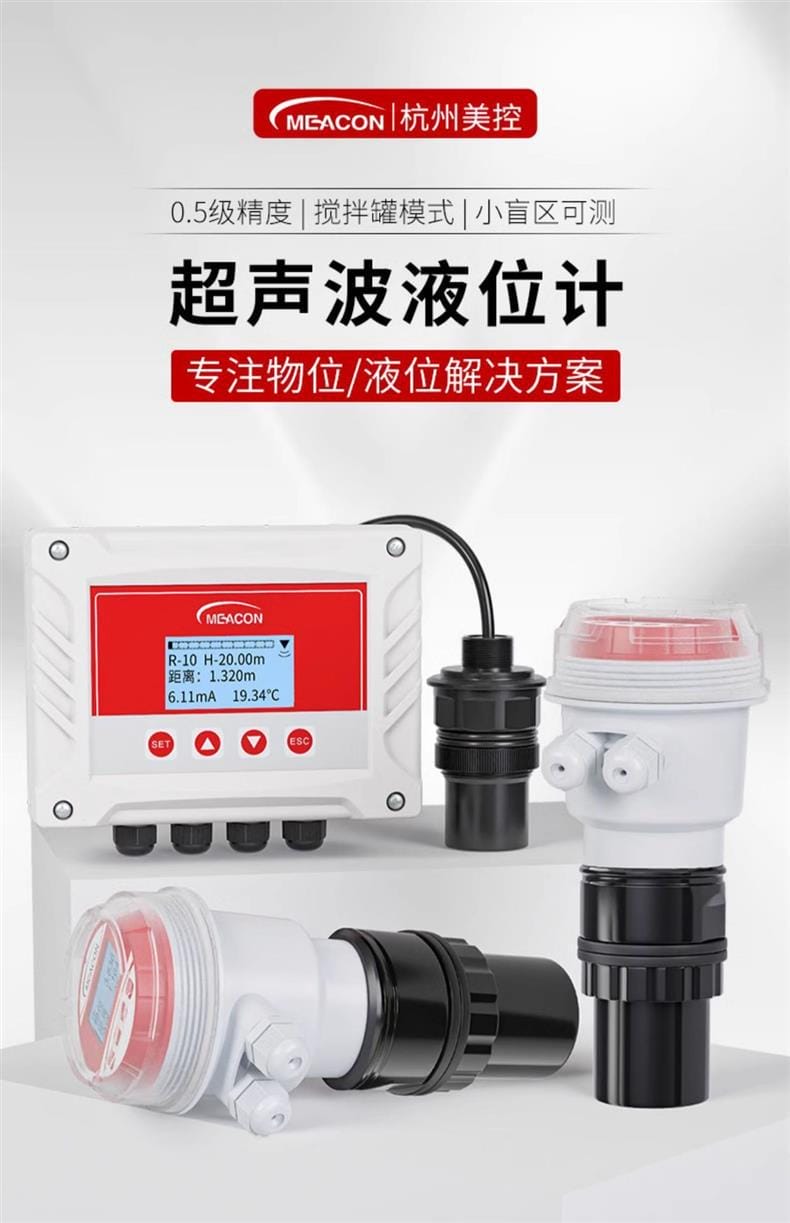

美控（MEACON）超聲波液位計產品詳解

核心特點

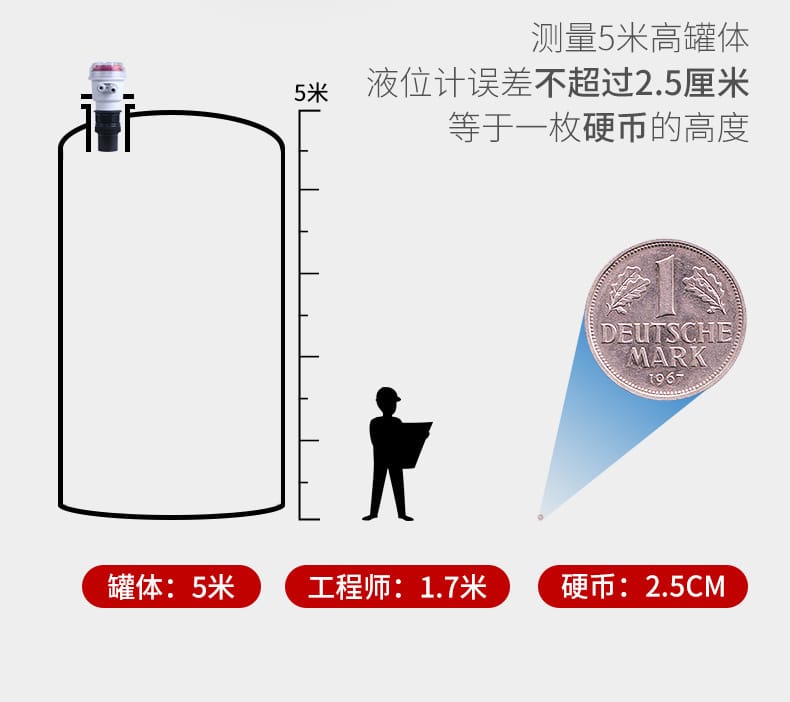

0.5級高精度測量：5米量程下誤差僅2.5cm（相當于一枚硬幣高度），分辨率達1mm或0.1%FS，精準把控液位高低。

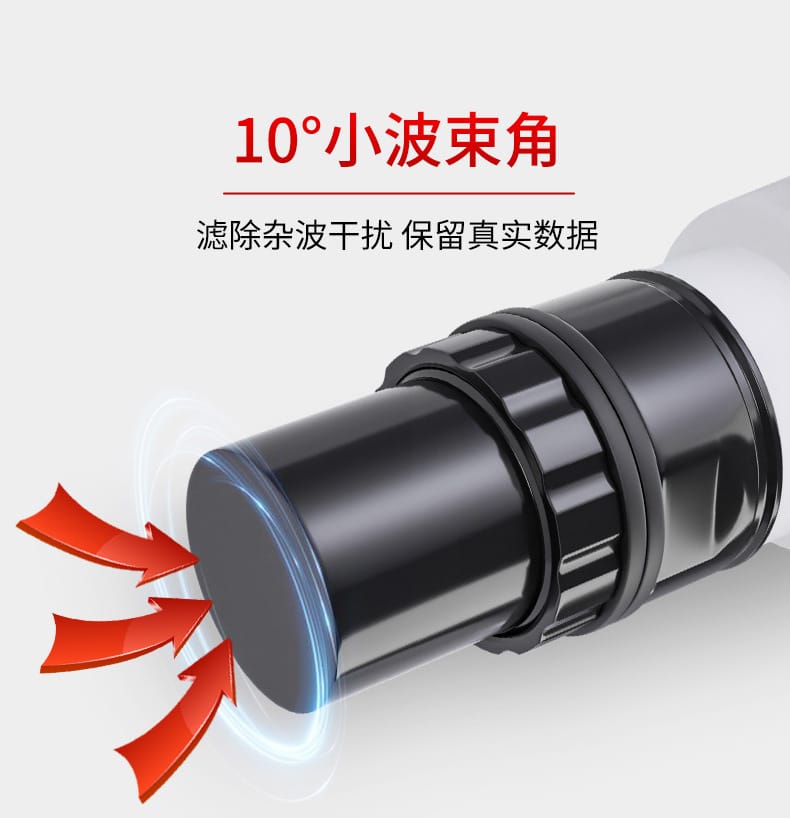

抗干擾與智能濾波：10°小波束角設計，有效濾除雜波干擾保留真實數據；內置進口芯片與精密濾波算法，適配攪拌罐模式，波動、擾動液面及粉塵固體工況皆可精準測量。

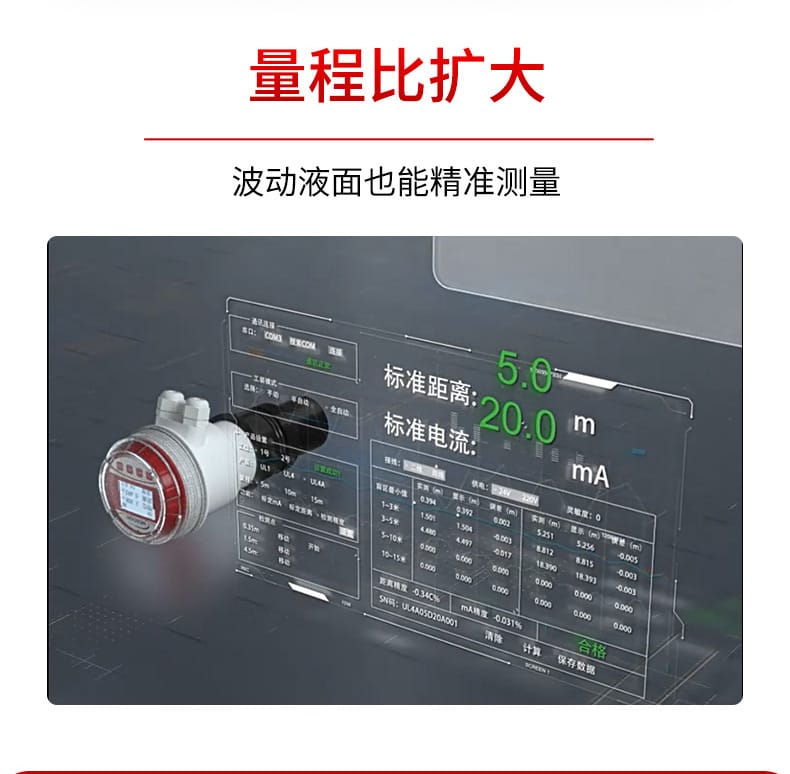

全方位智能診斷：具備自檢功能與回波曲線顯示，支持自動溫度補償與安全保護機制，量程比擴大，復雜工況從容應對。

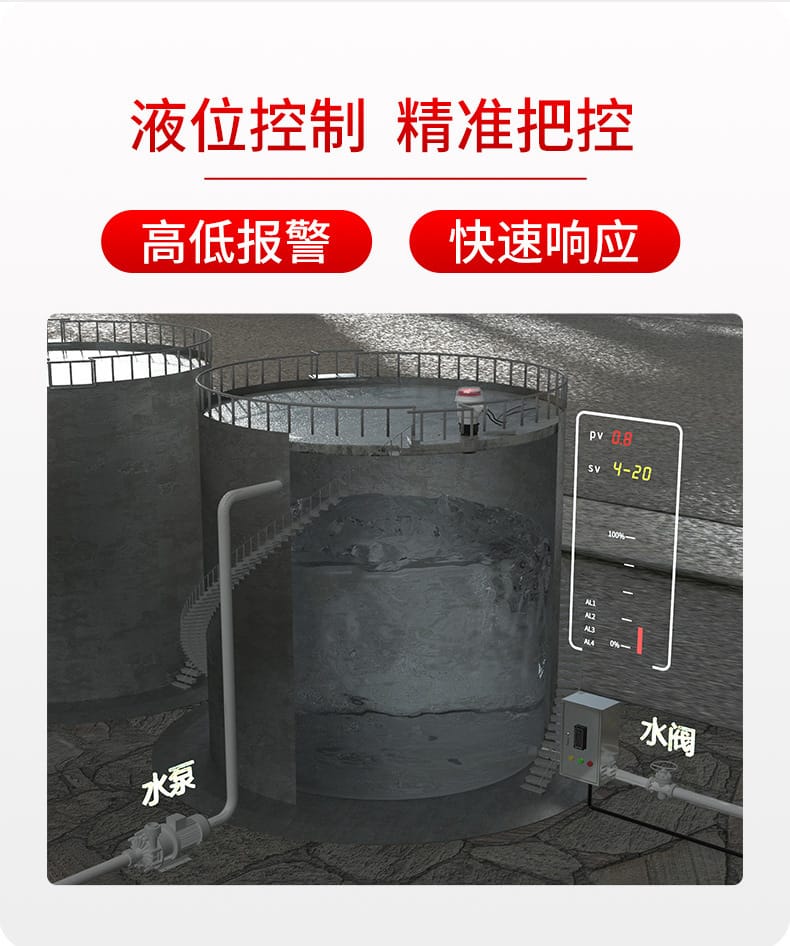

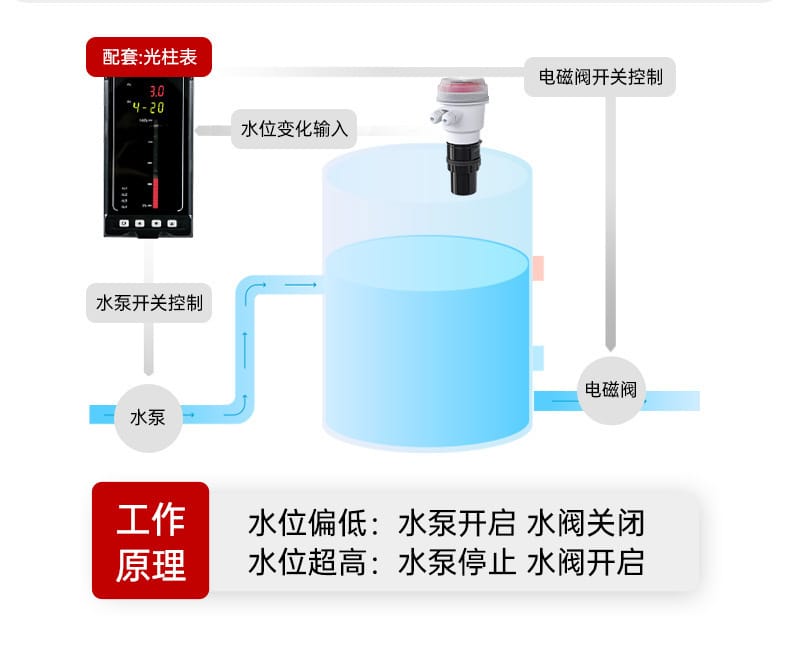

靈活控制與報警：支持高低液位快速報警響應，可聯動水泵、電磁閥實現自動控制（水位偏低水泵開啟/水閥關閉，水位超高水泵停止/水閥開啟）。
物聯網遠程監控：支持數據上云，軟硬件深度集成，提供穩定數據查詢與豐富系統集成，隨時隨地多設備遠程查看物位、溫度、壓力等數據。

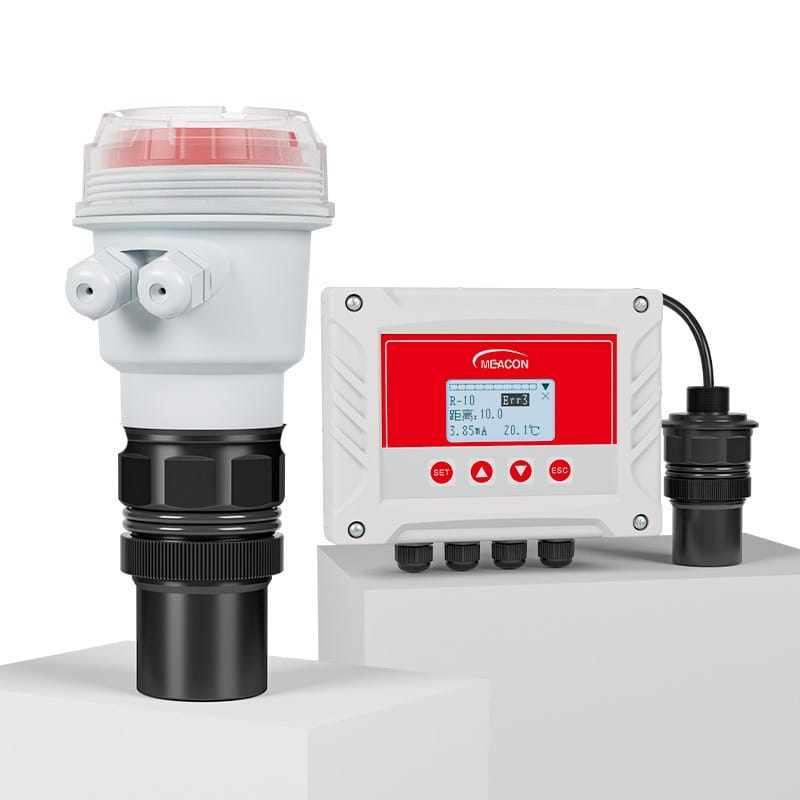

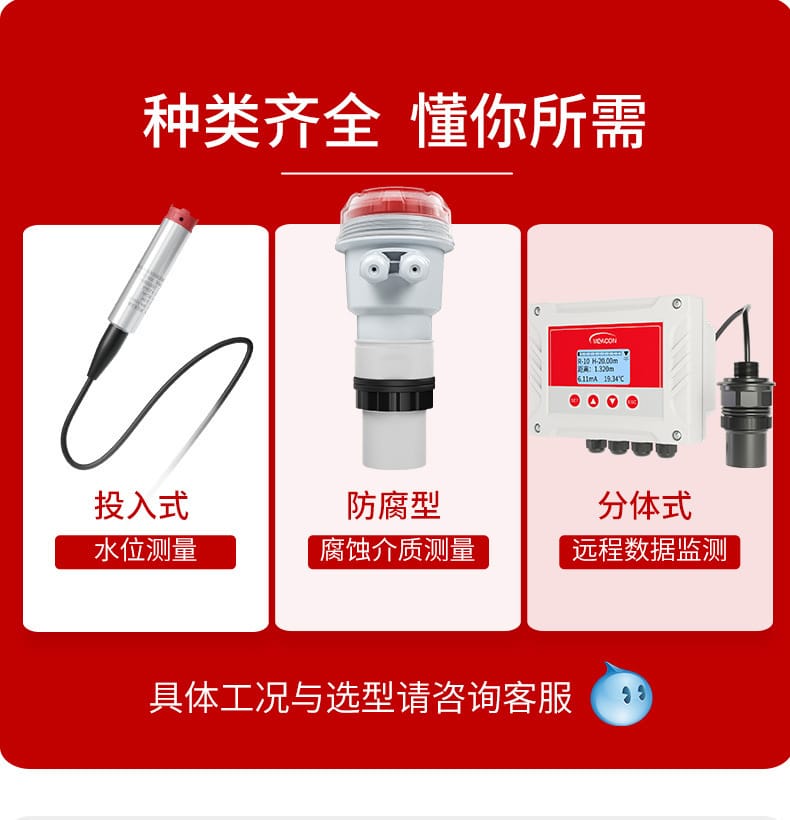

種類齊全定制化：提供一體式、分體式及投入式防腐型等多種選擇，滿足腐蝕介質測量與遠程數據監測需求。

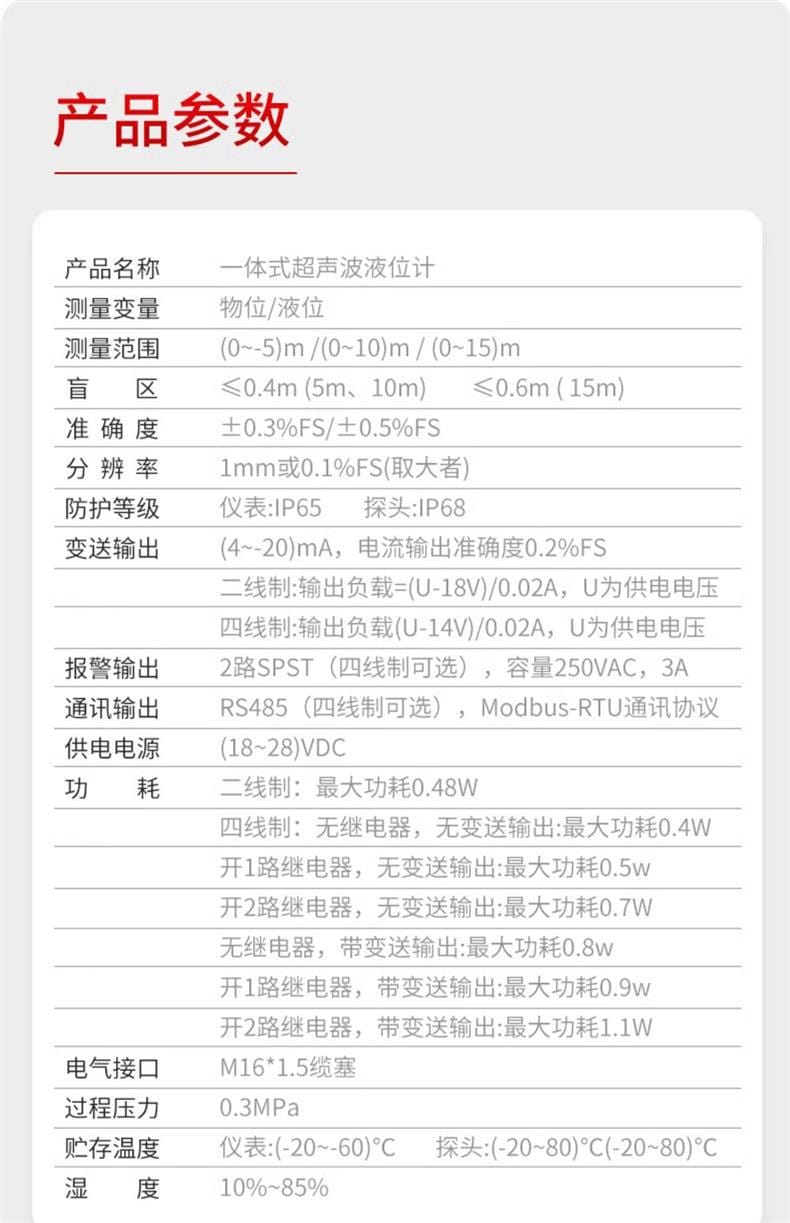

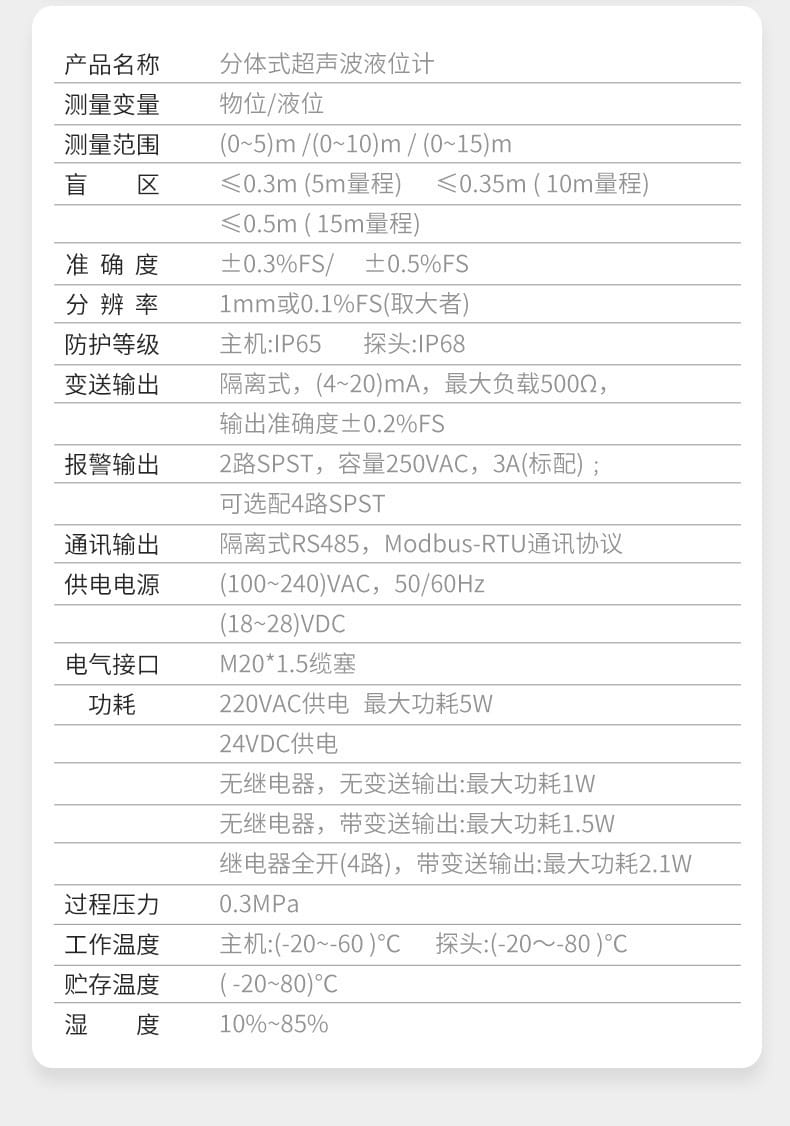

參數項	規格說明
測量范圍	(0~5)m / (0~10)m / (0~15)m
盲區	≤0.4m(5m/10m量程)；≤0.6m(15m量程)
準確度	±0.3%FS / ±0.5%FS
分辨率	1mm 或 0.1%FS(取大者)
防護等級	儀表：IP65；探頭：IP68
變送輸出	(4~20)mA，準確度0.2%FS；二線制負載=(U-18V)/0.02A，四線制負載=(U-14V)/0.02A
報警輸出	2路SPST(四線制可選)，容量250VAC, 3A
通訊輸出	RS485(四線制可選)，Modbus-RTU協議
供電電源	(18~28)VDC
功耗	二線制最大0.48W；四線制視配置0.4W~1.1W
電氣接口	M16×1.5 纜塞
過程壓力	0.3MPa
貯存溫度	儀表：(-20~60)℃；探頭：(-20~80)℃
濕度	10%~85%

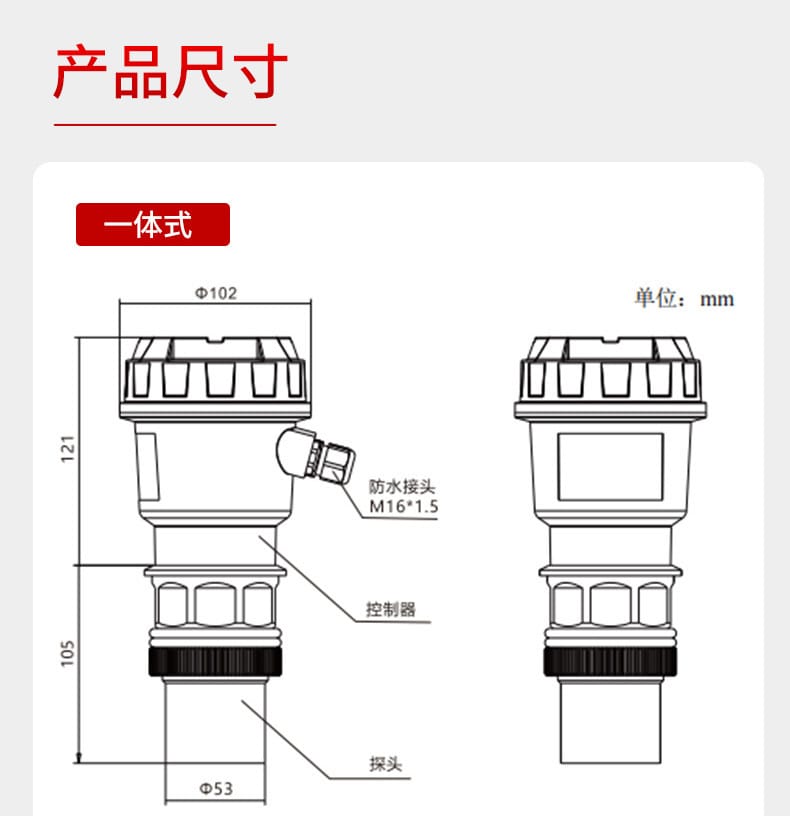

外形尺寸	探頭直徑D53，防水接頭M16×1.5

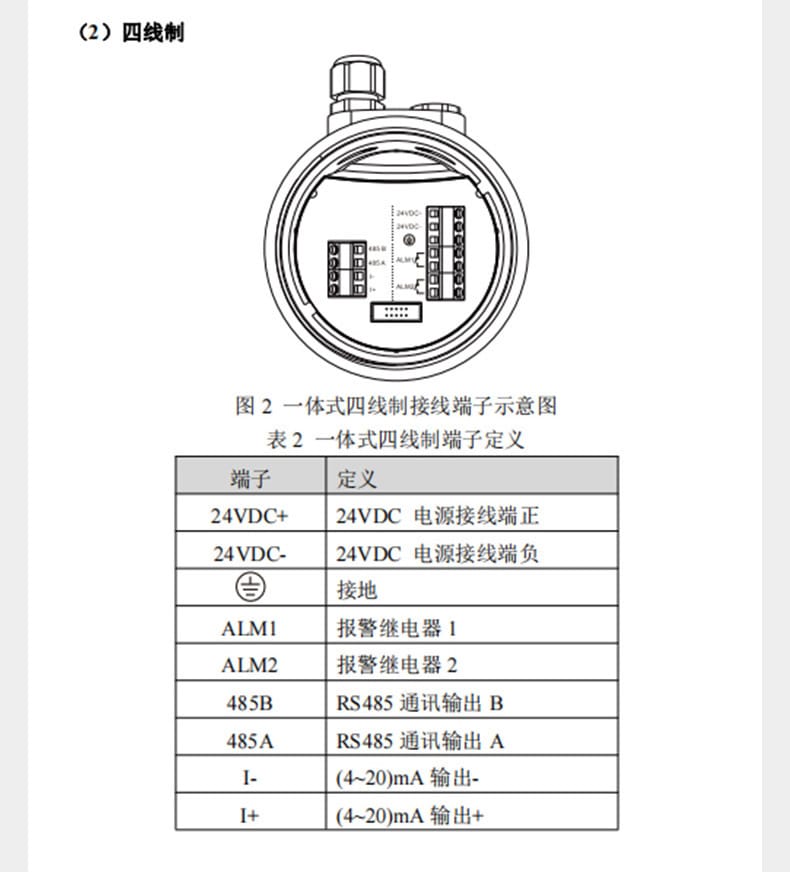

接線端子	二線制：24VDC+、24VDC-、接地；四線制：24VDC+/-、接地、ALM1/2、485A/B、I+/-

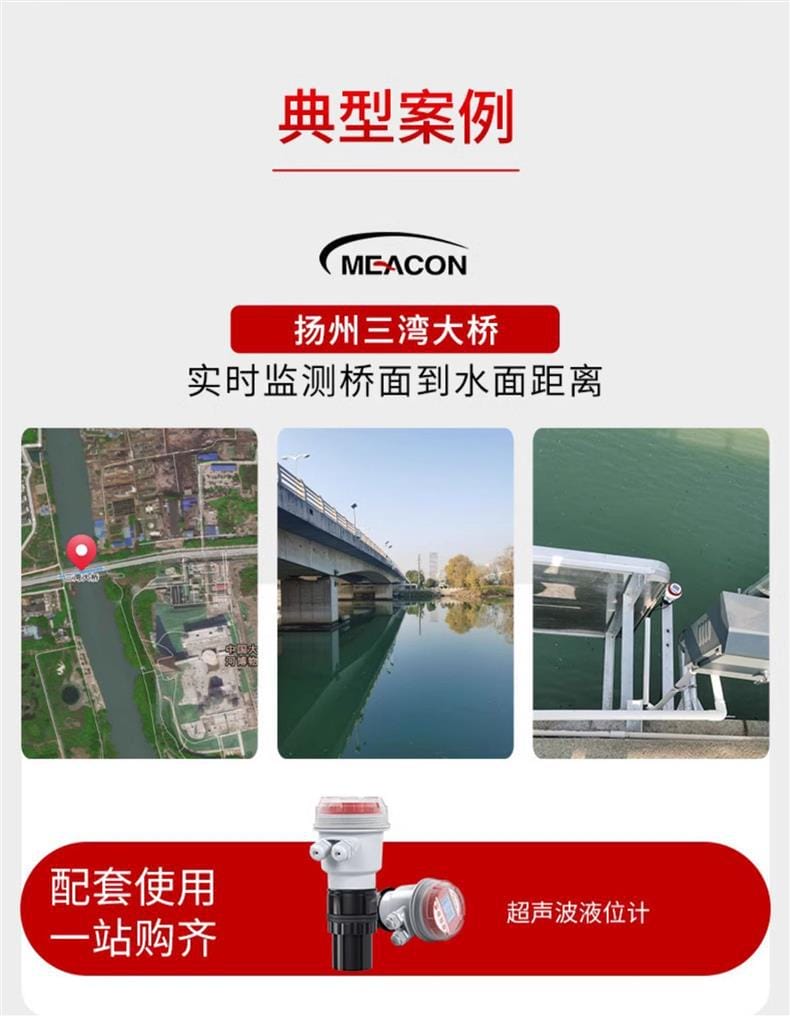

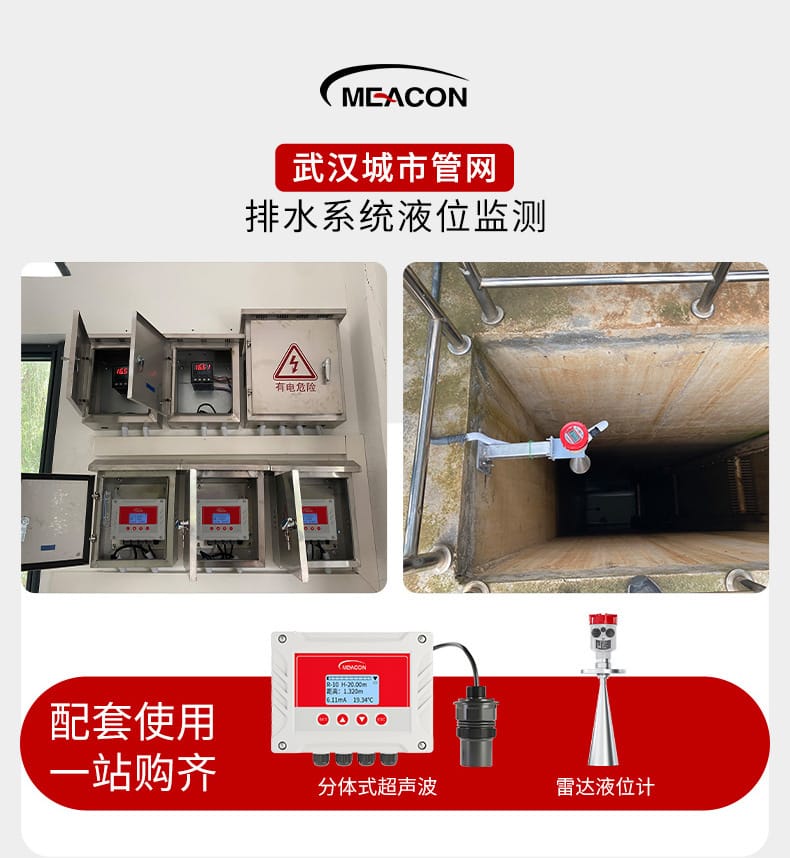

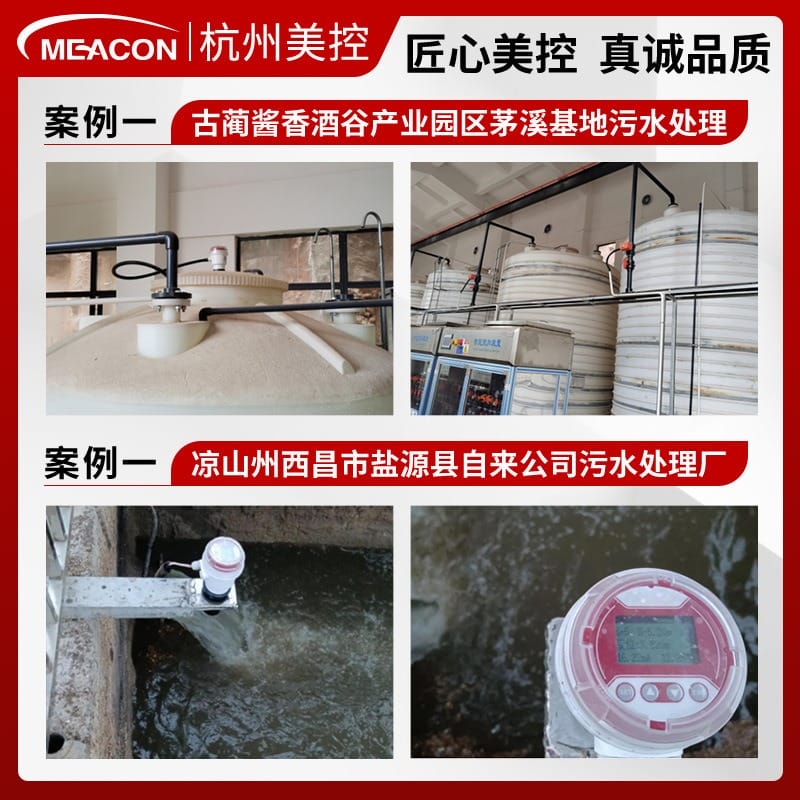

水處理與環保：污水處理、酸堿液位監測、城市管網排水系統（如武漢城市管網）、河道水位實時監測（如揚州三灣大橋橋面到水面距離）。
工業制造與化工：反應釜液位控制、各類攪拌罐體料位與液位測量。

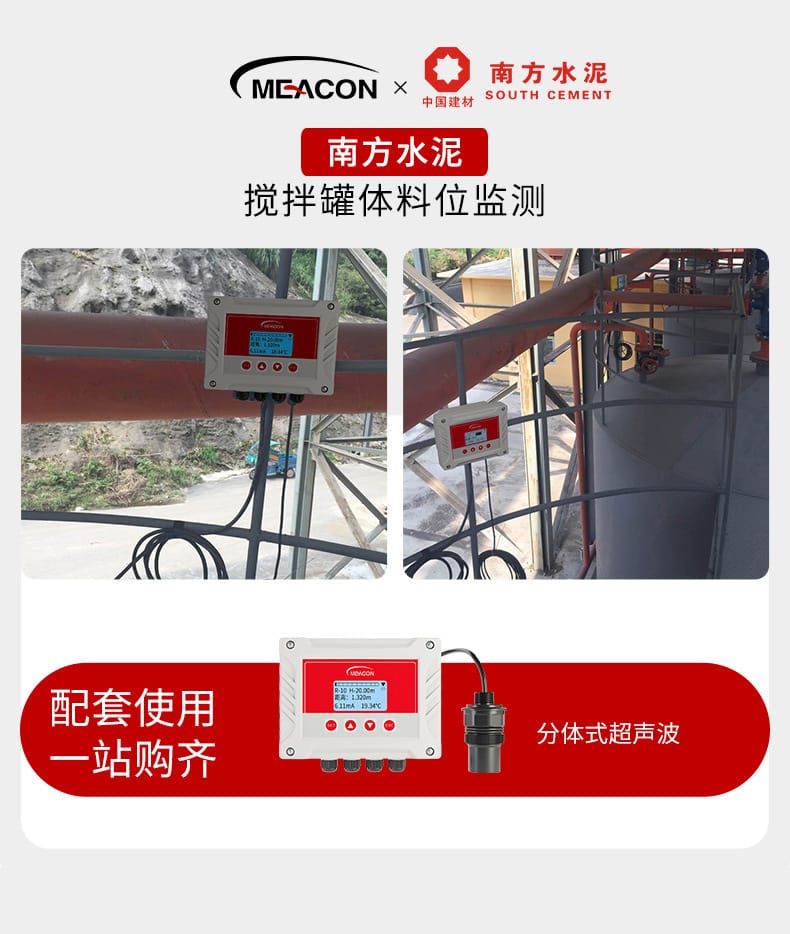

建材與固體料倉：固體料位監測、粉塵罐體物位測量（如南方水泥攪拌罐體料位監測）。
知名客戶背書：累計服務超70萬客戶，覆蓋霍尼韋爾、農夫山泉、長安汽車、可口可樂、萬科、中國航天、中船重工等各行業領軍企業。

環境要求：濕度需控制在10%~85%之間；注意儀表/主機與探頭的溫度限制差異，探頭耐受溫度可達-20~80℃，儀表/主機貯存溫度為-20~60℃。

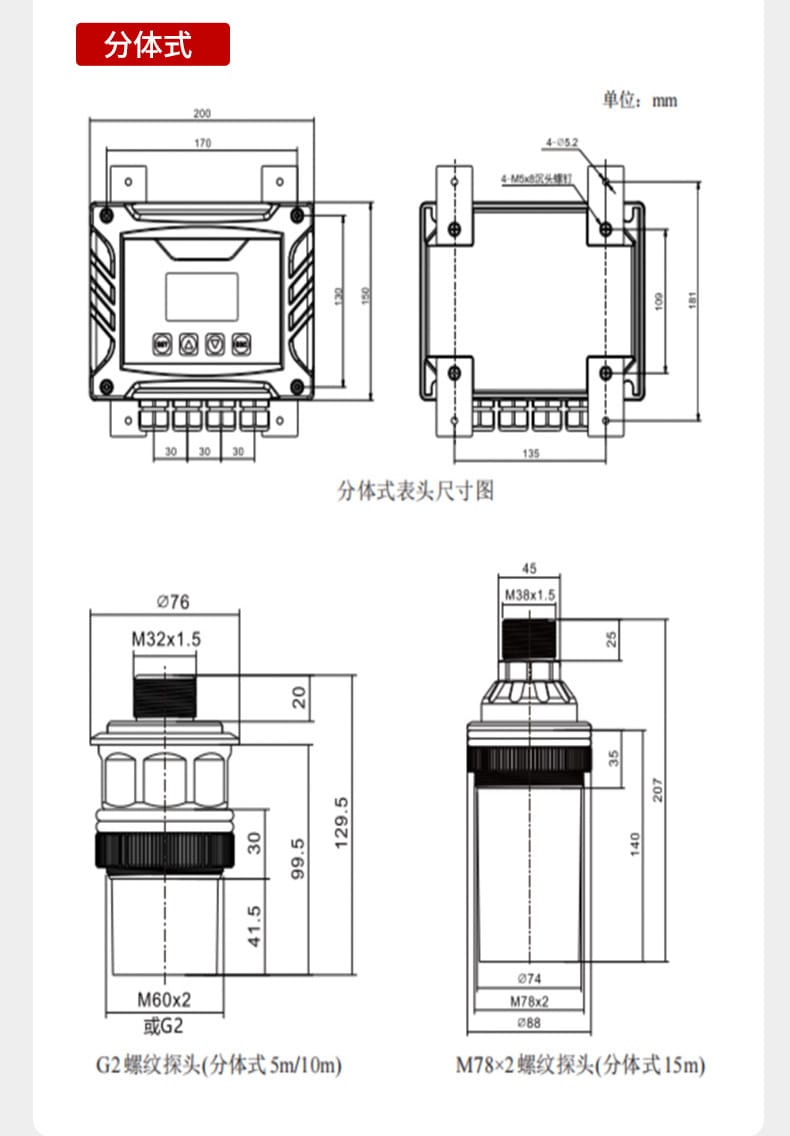

機械安裝：一體式采用D53探頭及M16防水接頭；分體式根據量程選擇探頭螺紋規格（5m/10m選G2螺紋，15m選M78×2螺紋），表頭安裝尺寸約200×170mm，使用4-M5x8沉頭螺釘固定。

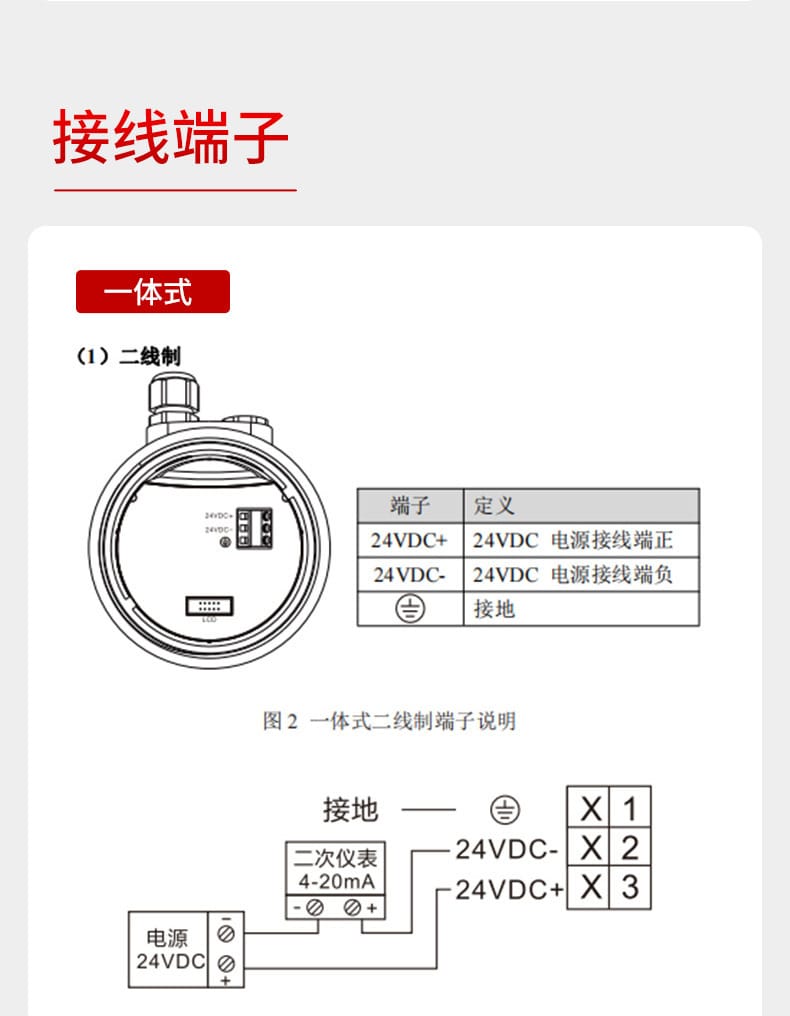

電氣接線：一體式二線制直接連接24VDC電源并串接4-20mA信號；四線制及分體式需嚴格按端子定義區分電源、通訊（RS485）、繼電器報警及模擬輸出接線，確?？煽拷拥亍?/li>
壓力限制：安裝環境過程壓力不得超過0.3MPa。

盲區規避：安裝時必須確保最高液位面不進入探頭盲區范圍（一體式0.4~0.6m，分體式0.3~0.5m，視量程而定），否則將導致測量數據失效。

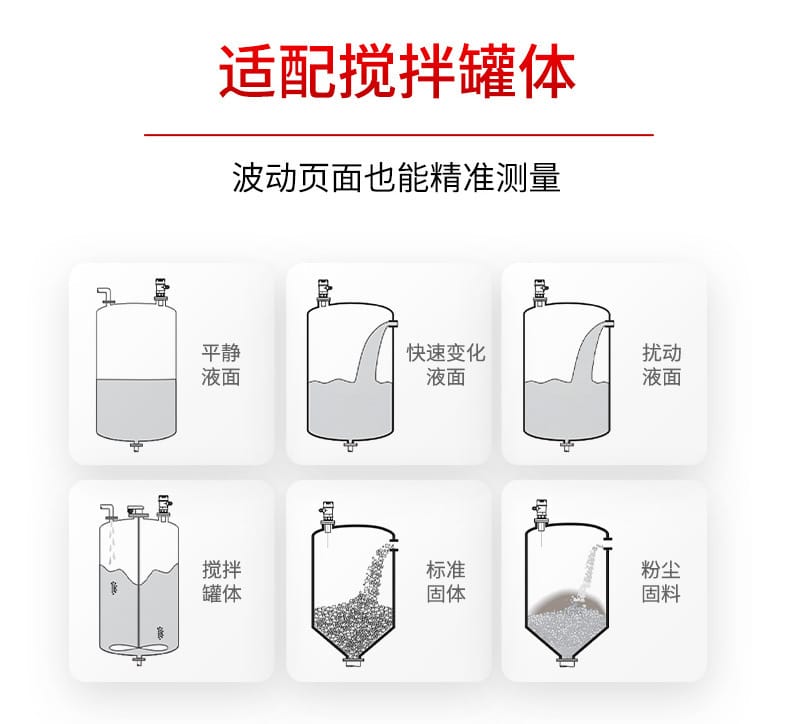

工況模式匹配：在攪拌罐、波動液面或粉塵固體工況下使用時，務必在儀表中開啟“攪拌罐模式”及濾波算法，以濾除擾動雜波獲取真實數據。
供電與接線安全：一體式僅支持18~28VDC供電；分體式支持交流或直流供電，接線前務必核對供電電壓與端子定義，嚴禁誤接高壓或混淆交直流端子。
防腐選型：測量強酸堿等腐蝕性介質時，請勿使用常規探頭，必須選配投入式防腐型液位計。
專業咨詢：針對具體復雜工況與特殊選型需求，建議提前咨詢客服或?qū)I(yè)技術支持（全國30+辦事處提供支撐）。
