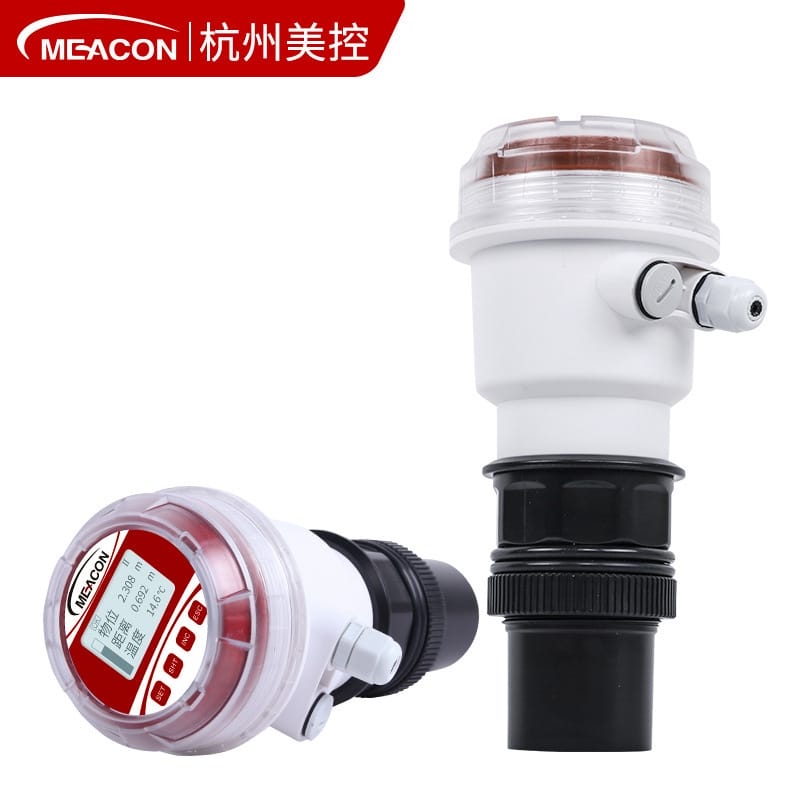

美控一體式超聲波液位計
核心特點
- 高清液晶顯示:LCD顯示屏數據一目了然,實時顯示液位、距離、溫度等關鍵參數

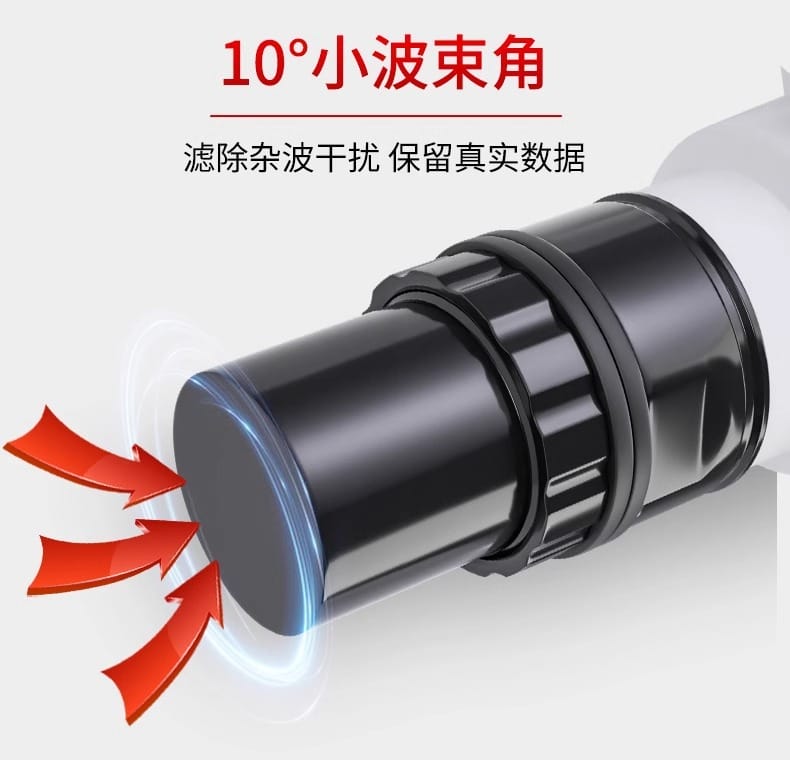

- 精準測量:10°小波束角設計,濾除雜波干擾,保留真實數據
- 進口芯片:采用進口芯片,配合精密濾波算法,確保測量穩定性
- 智能功能:具備自檢功能、回波曲線顯示、自動溫度補償

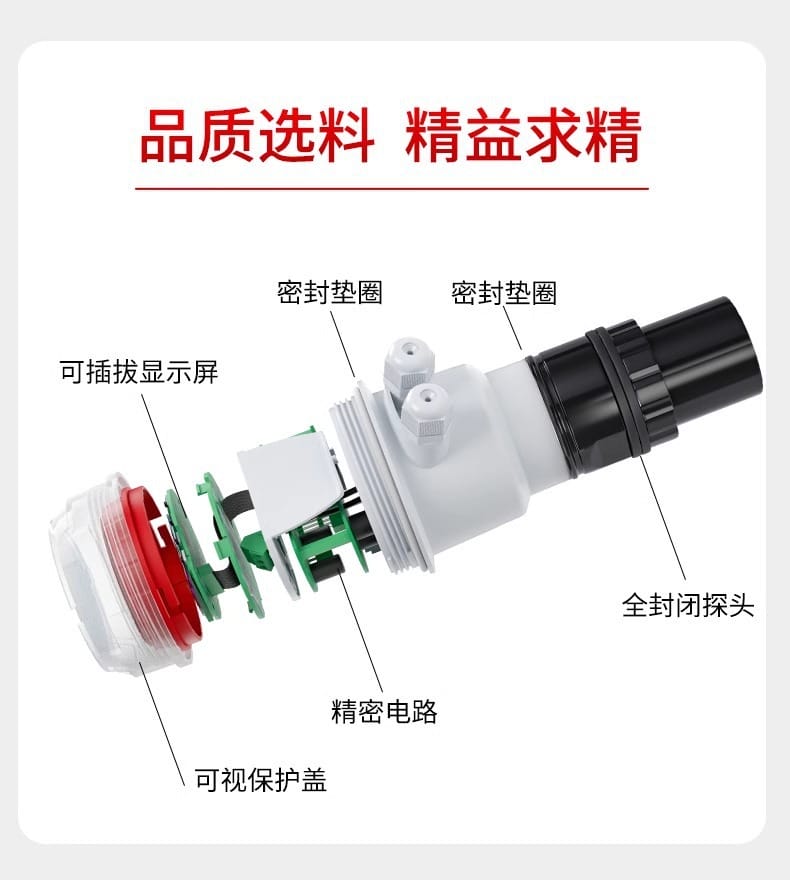

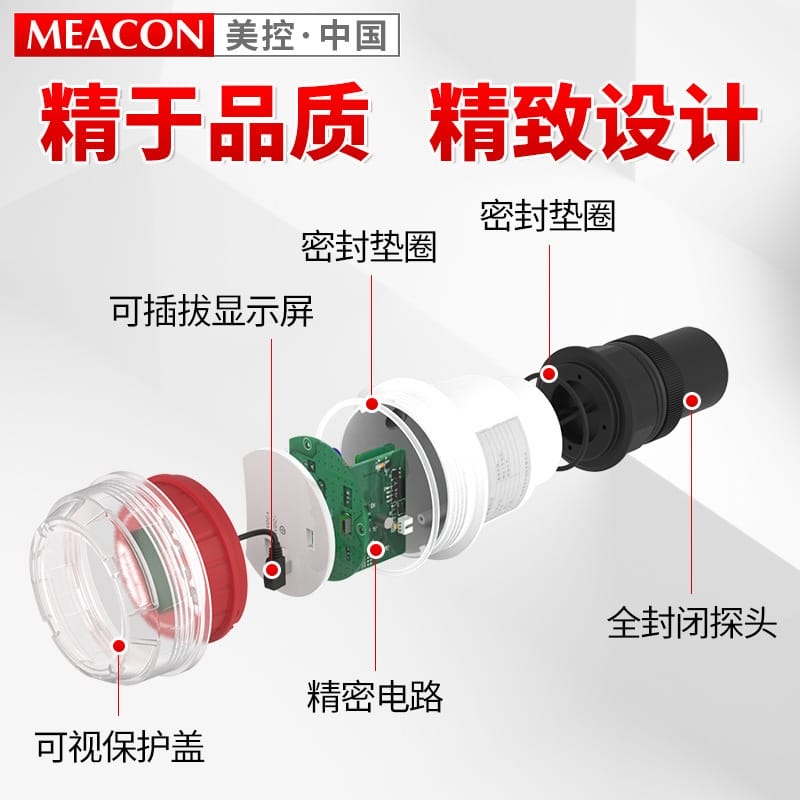

- 安全防護:壓電浪沖安全保護,全封閉探頭設計

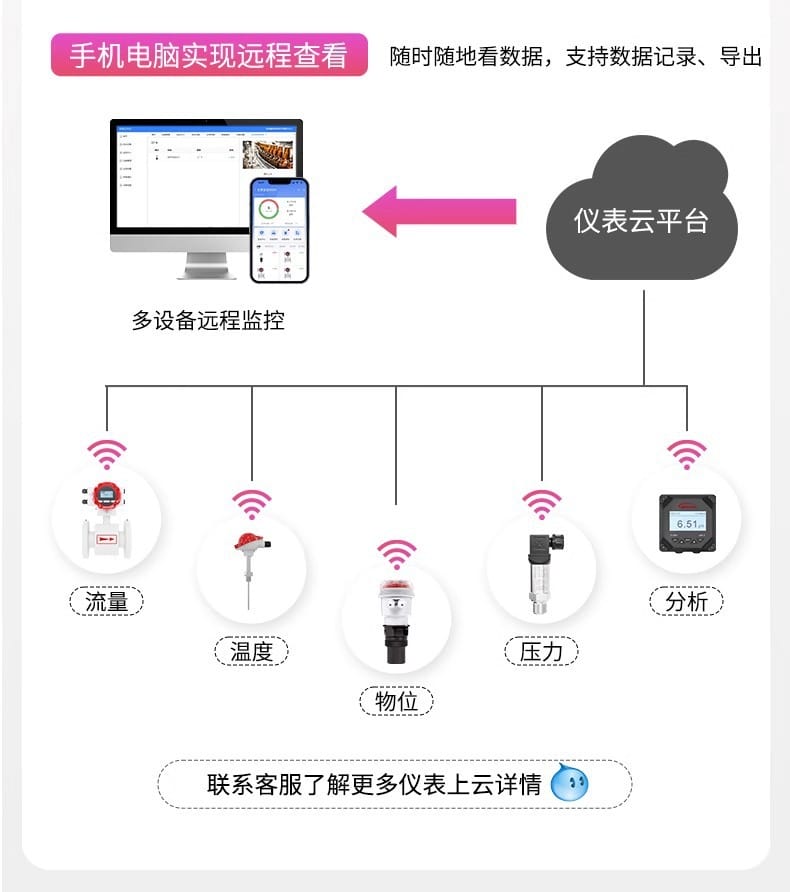

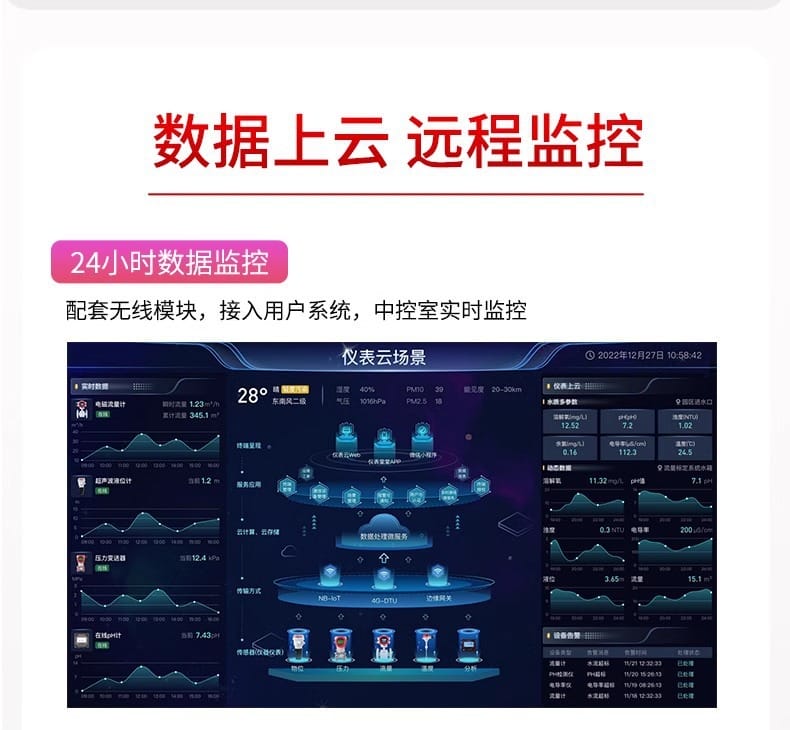

- 遠程監控:支持NB-IoT無線通訊功能,數據上云,24小時遠程監控

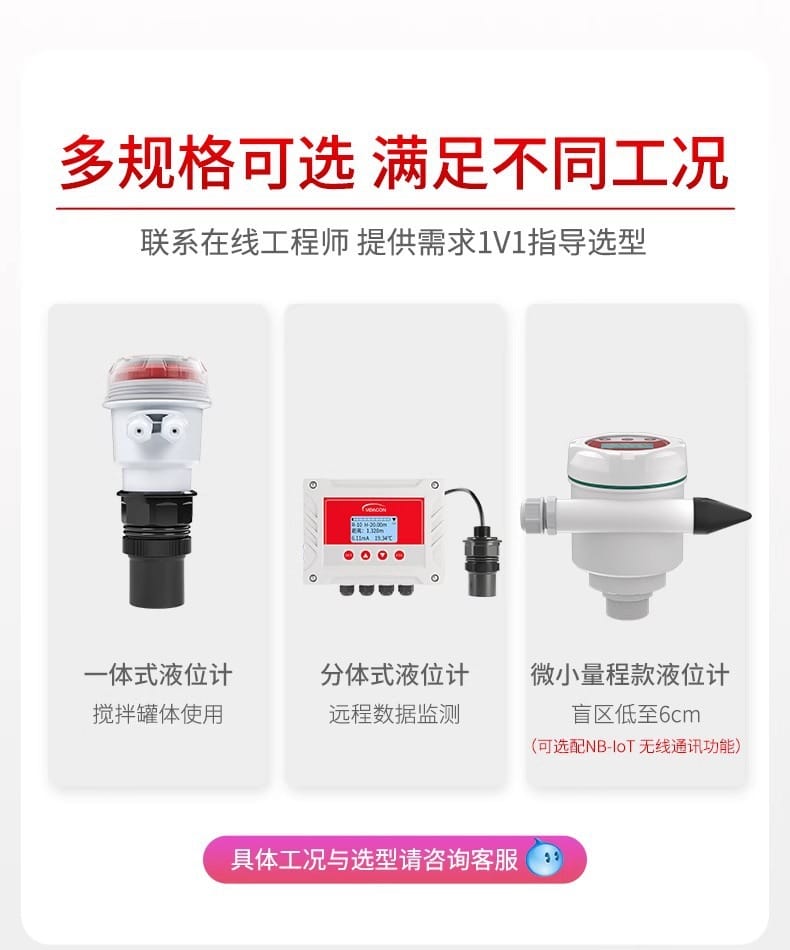

- 多規格可選:一體式、分體式、微小量程款可選,盲區低至6cm
技術參數
| 參數項 |
規格說明 |
| 測量范圍 |
0.00m ~ 20.00m(可選) |
| 顯示精度 |
物位:m、dm、cm、in;距離:m、dm、cm、in |
| 溫度測量 |
-40℃ ~ +93℃(可選),精度0.1℃ |
| 波束角 |
10°小波束角 |
| 測量精度 |

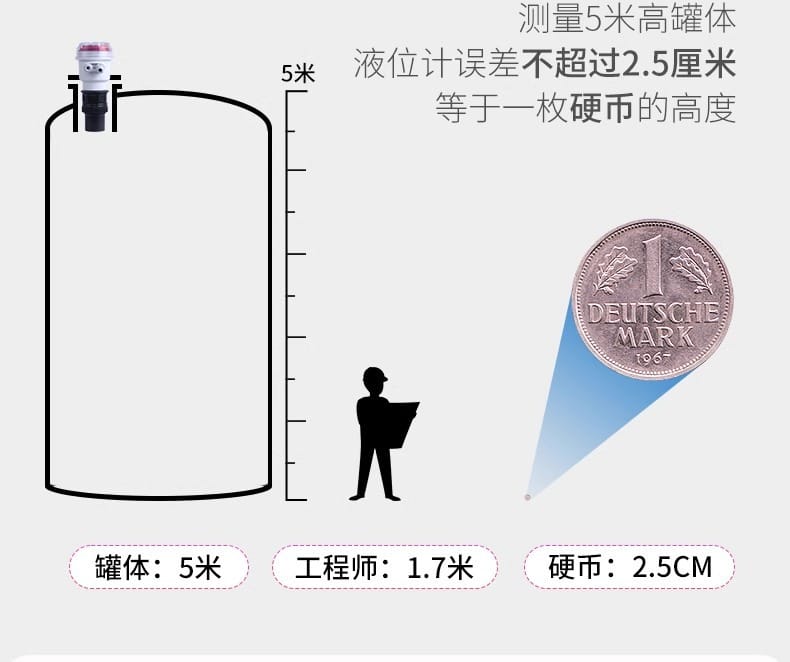

5米量程誤差≤2.5cm |
| 通信方式 |
4-20mA、NB-IoT無線通訊(可選配) |
| 防護等級 |
IP65 |
| 顯示方式 |
高清LCD液晶顯示,帶狀態指示燈 |
| 按鍵操作 |
SET、SHT、INC、ESC四鍵操作 |

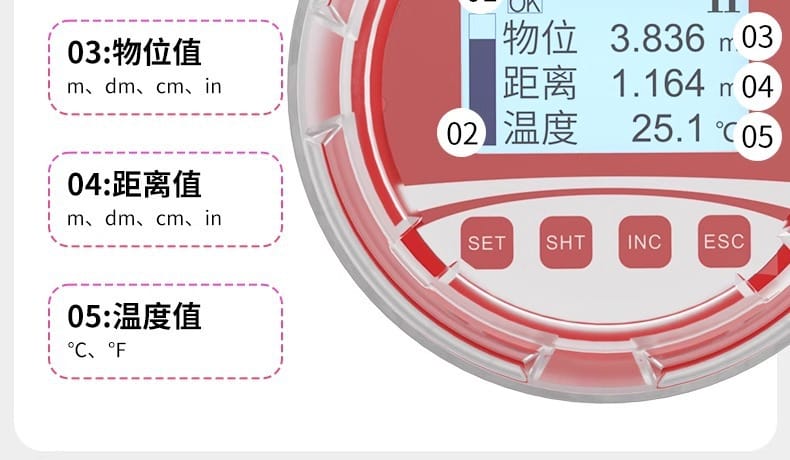

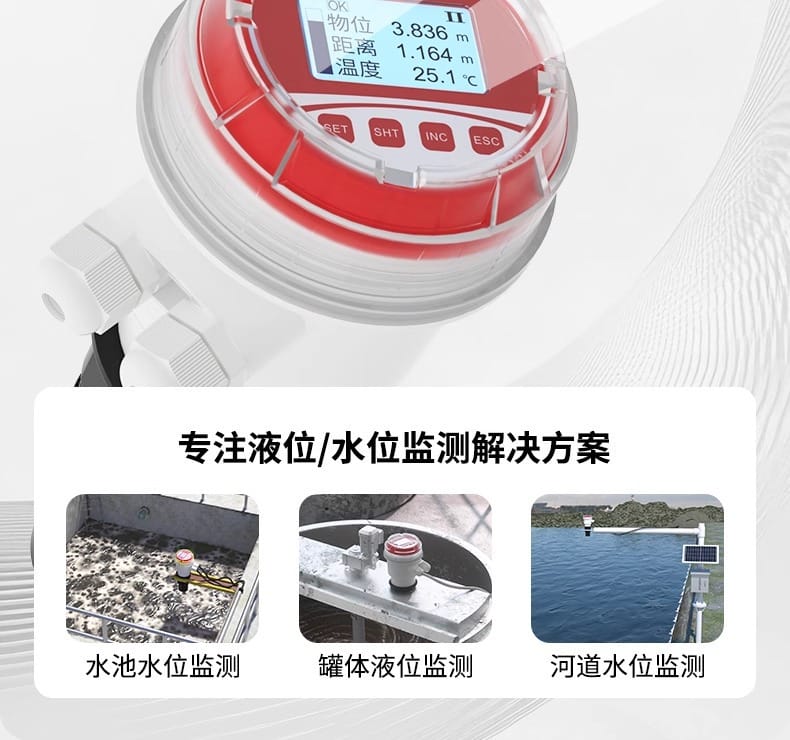

顯示界面說明
- 狀態指示:OK(運行設置正常)、US(探頭丟波狀態)、/(屏幕脫線)
- 表棒圖:液位百分比直觀顯示
- 物位值:3.836m(支持單位切換)
- 距離值:1.164m(支持單位切換)
- 溫度值:25.1℃(支持℃/°F切換)

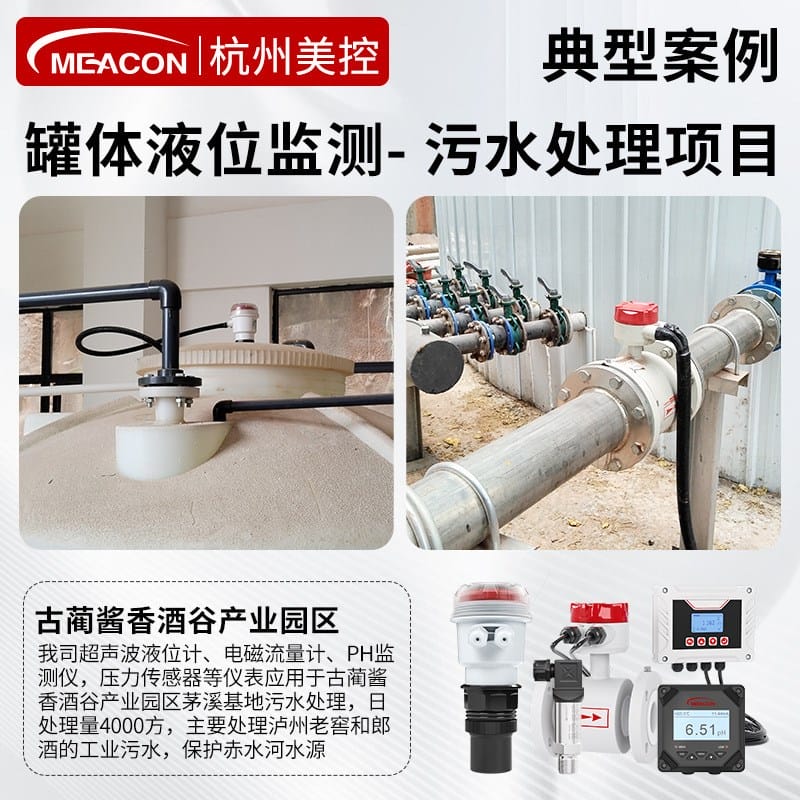

應用行業

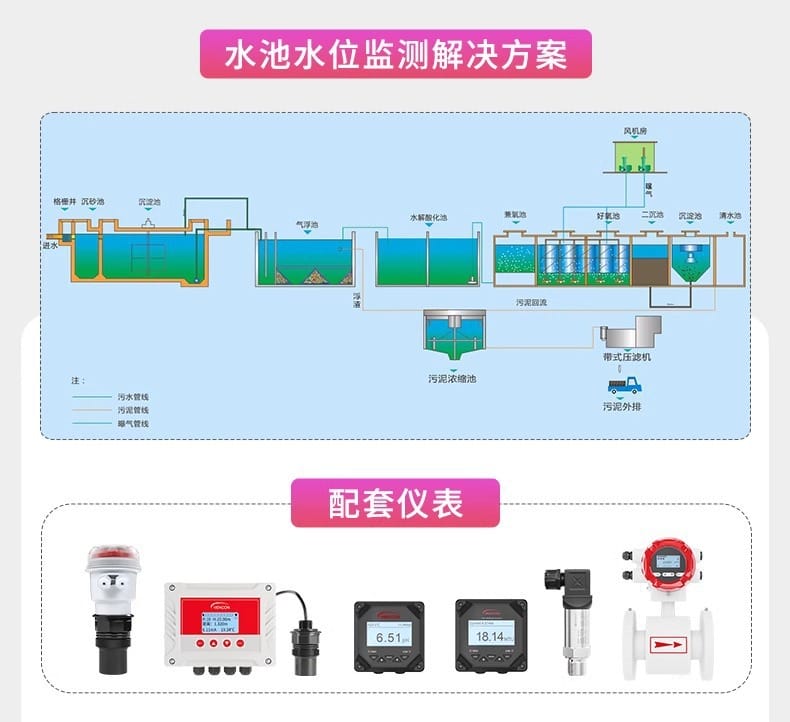

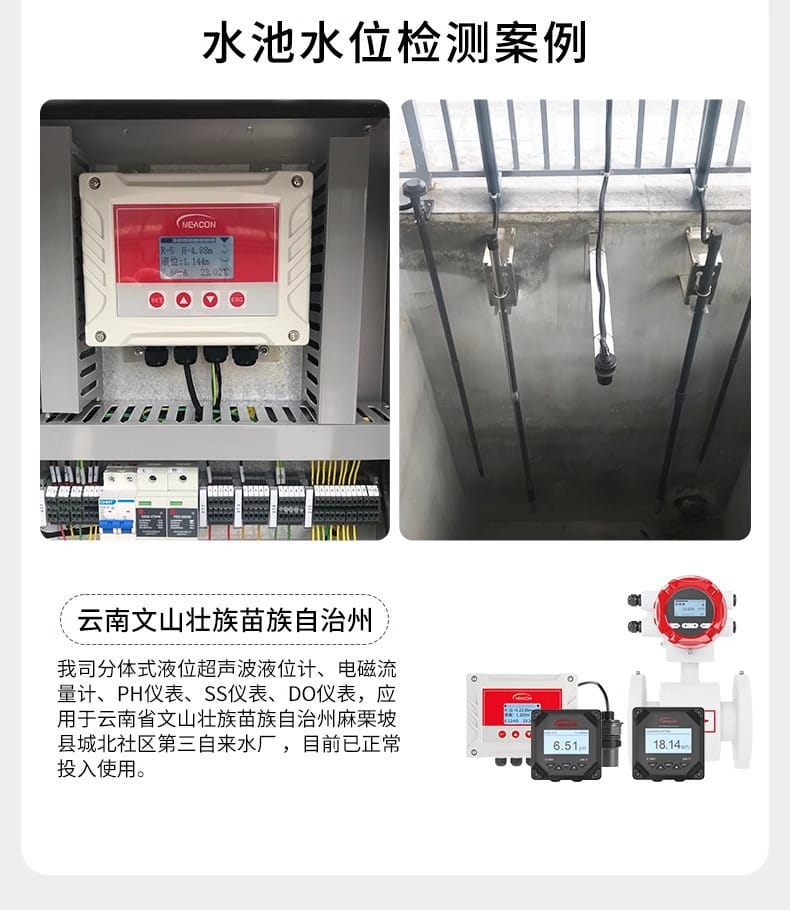

水池水位監測
- 自來水廠、污水處理廠
- 清水池、沉淀池、水解酸化池、好氧池等工藝環節

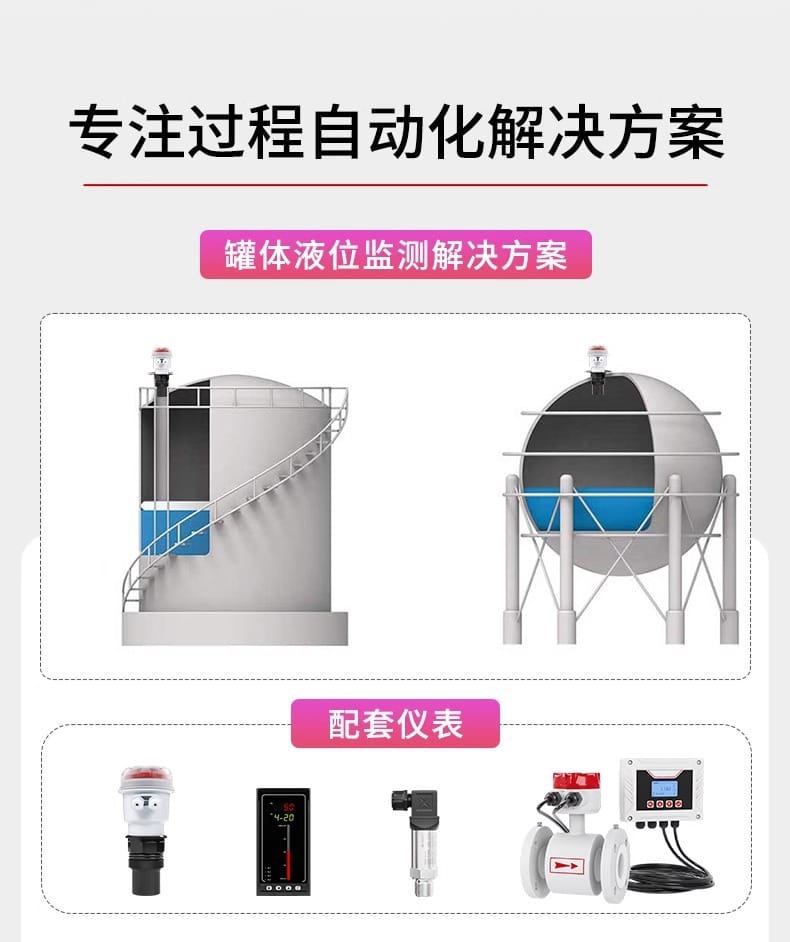

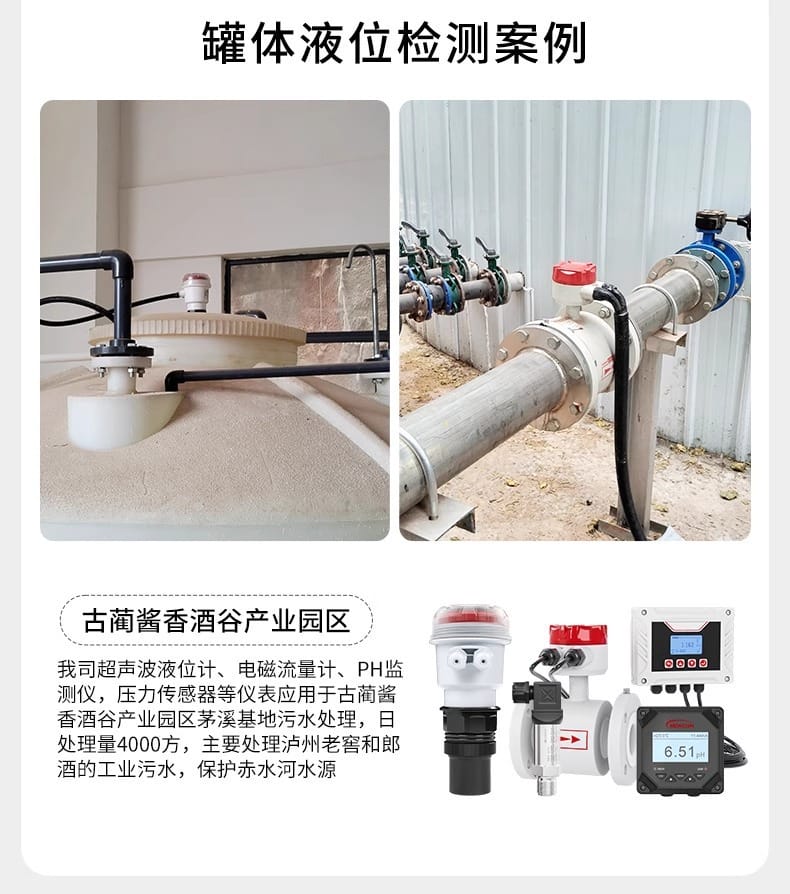

罐體液位監測
- 攪拌罐體(波動液面精準測量)
- 標準罐體、固體粉塵固料儲罐
- 釀酒行業(白酒釀造儲罐)

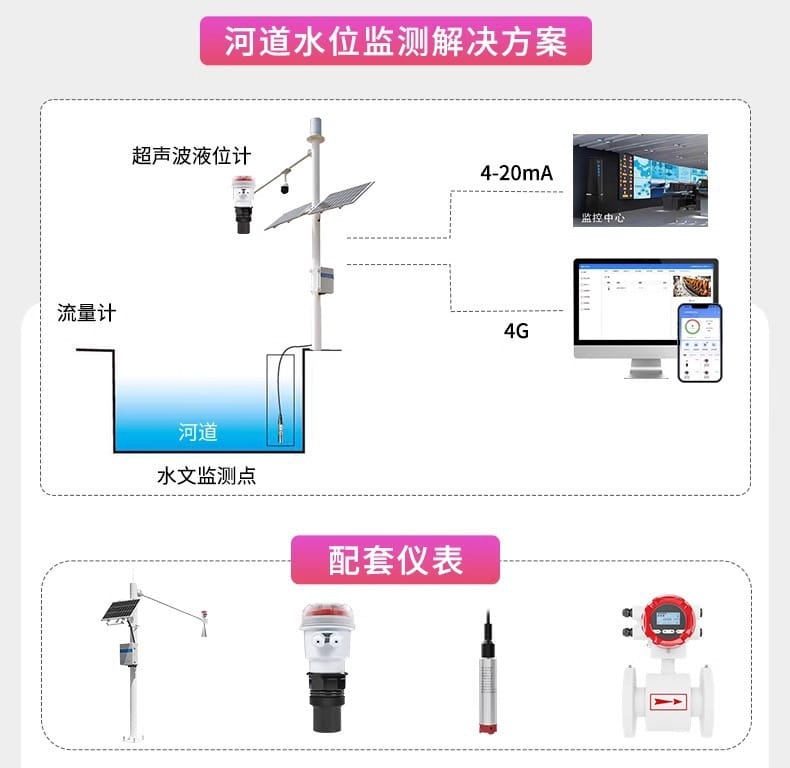

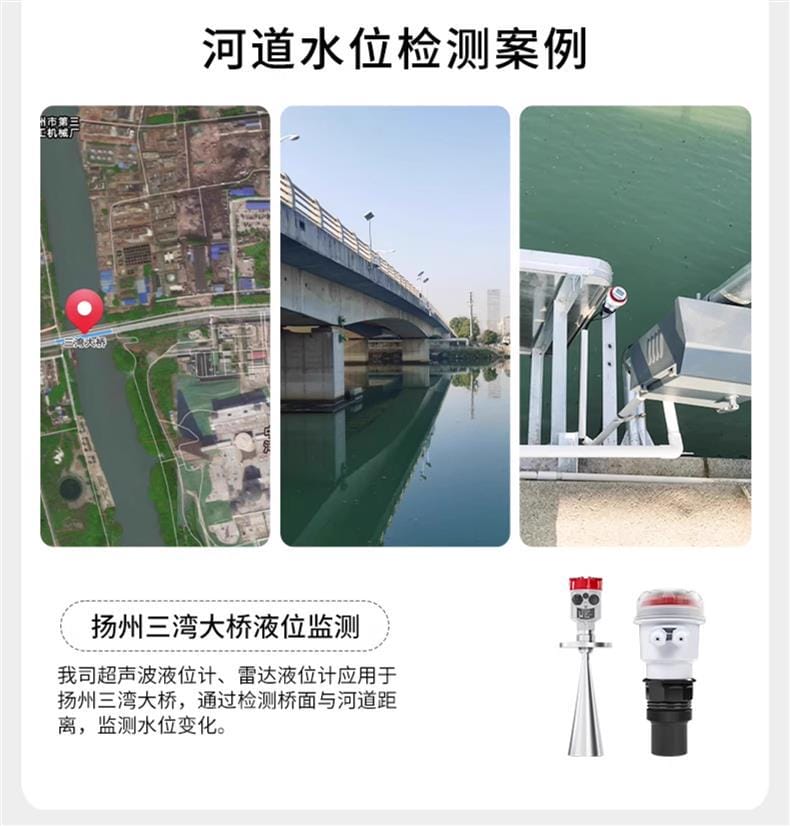

河道水位監測
- 河道水文監測點
- 橋梁水位監測(橋面與河道距離檢測)
- 防洪預警系統
其他領域
- 工業污水處理
- 污泥濃縮池
- 格柵井、沉砂池等市政設施
安裝條件
環境要求
- 避免強電磁干擾環境
- 探頭安裝位置應避開進料口、攪拌器等干擾源
- 確保超聲波傳播路徑無遮擋物
安裝位置
- 探頭與液面保持垂直
- 安裝高度需在量程范圍內
- 分體式液位計需合理布置探頭與主機的連接線纜

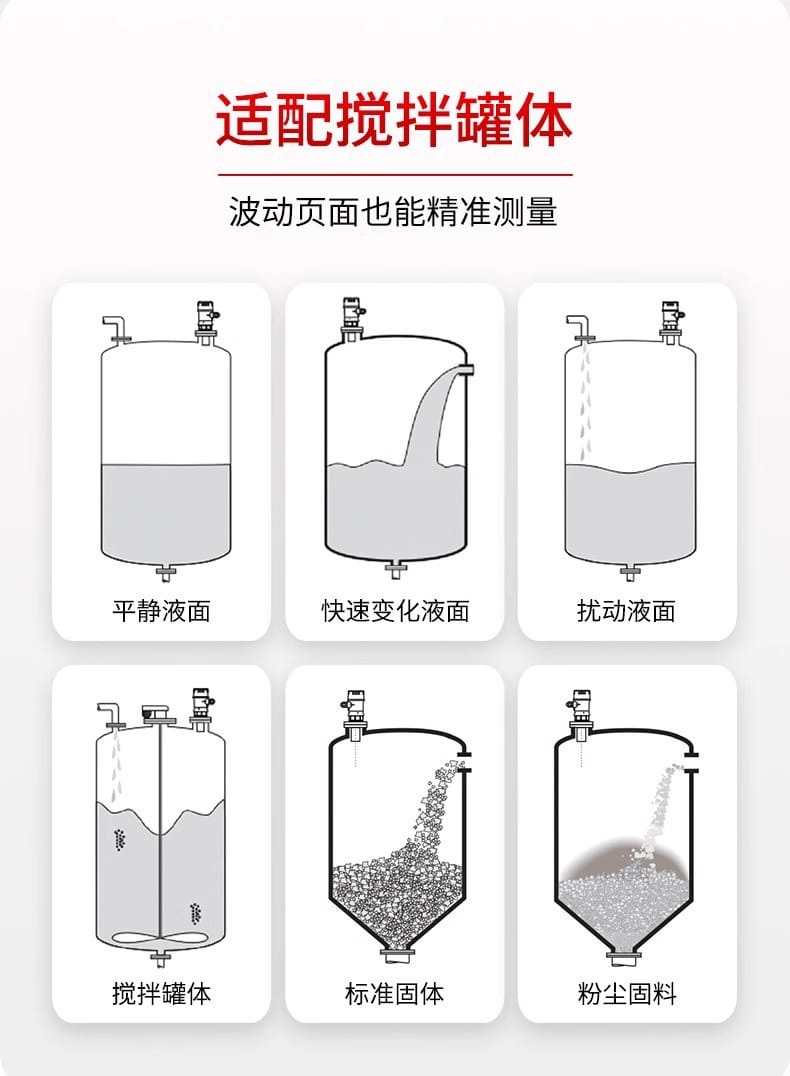

特殊工況適配
- 攪拌罐體:支持波動液面、快速變化液面、擾動液面測量
- 固體粉塵:適用于固料、粉塵等復雜介質
- 微小量程:可選配盲區低至6cm的專用型號
注意事項
- 探頭保護:避免探頭表面結露、結冰或附著污物,定期清潔
- 溫度補償:設備具備自動溫度補償功能,但極端溫度環境需確認選型適用性
- 盲區設置:實際安裝時需考慮盲區范圍,避免測量死區影響
- 信號干擾:遠離變頻器、大功率電機等強干擾源
- 無線通訊:選配NB-IoT功能時,需確認現場網絡覆蓋情況
- 定期校準:建議定期進行標定校準,確保長期測量精度
- 密封檢查:定期檢查密封墊圈,確保防護等級
- 數據備份:使用云平臺功能時,定期導出重要數據記錄
品牌實力:杭州美控自動化技術有限公司,45000m2現代化智能廠房,年產300000套傳感設備,國家標準主要起草單位,"專精特新"企業,中國儀器儀表學會理事單位,擁有近100項技術專利,通過ISO9001、CE、SGS等多項權威認證。
