美控小盲區超聲波液位計產品手冊
產品概述
品牌：MEACON | 杭州美控

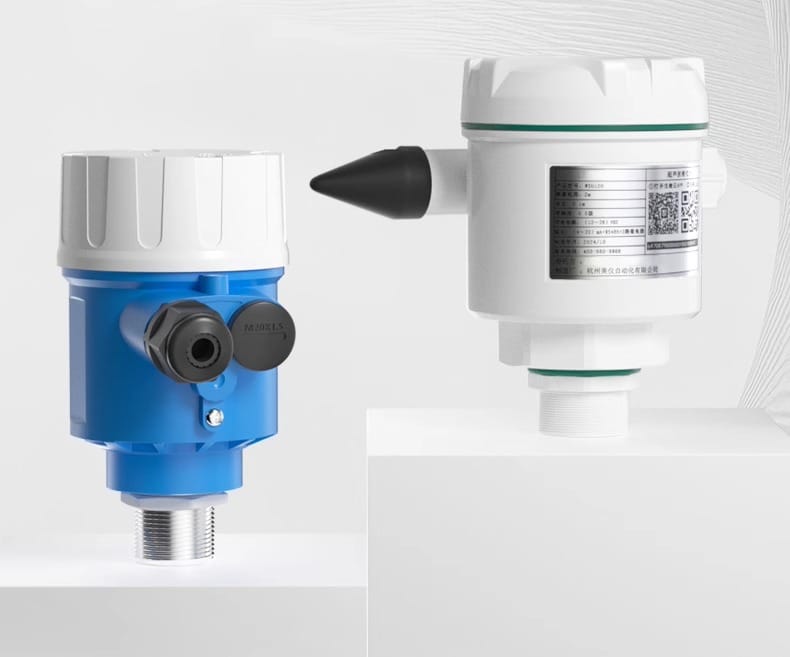

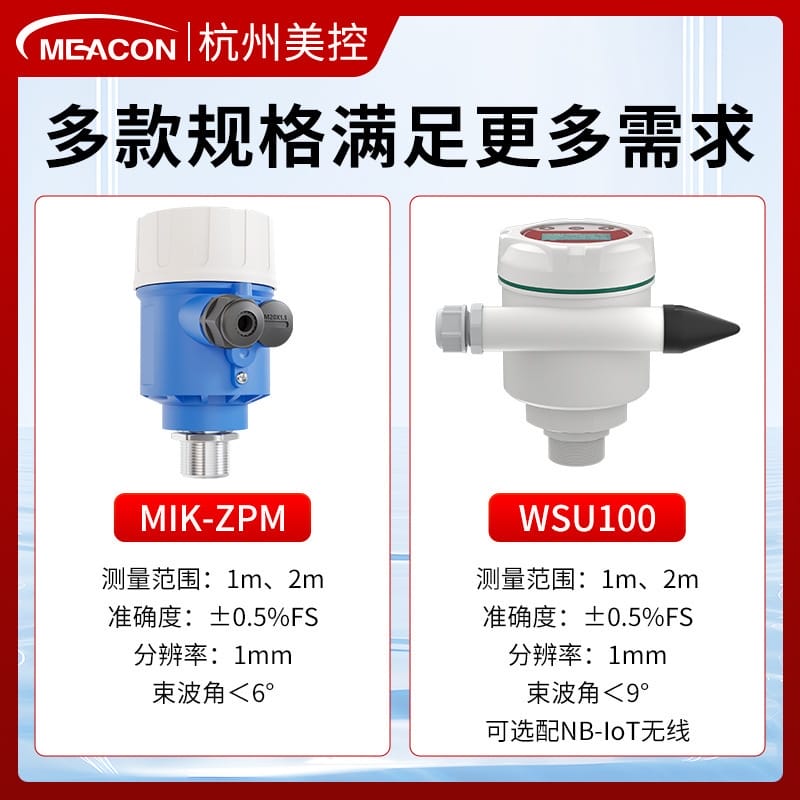

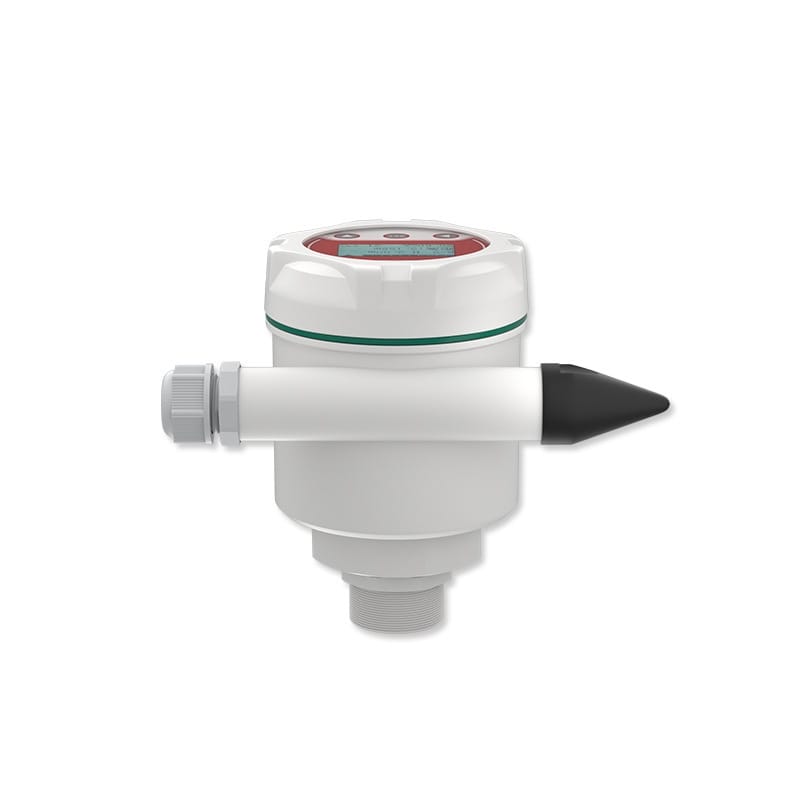

產品名稱：美控超聲波液位計小量程（0-1/2米）儲罐加藥罐液位水位計測量傳感器

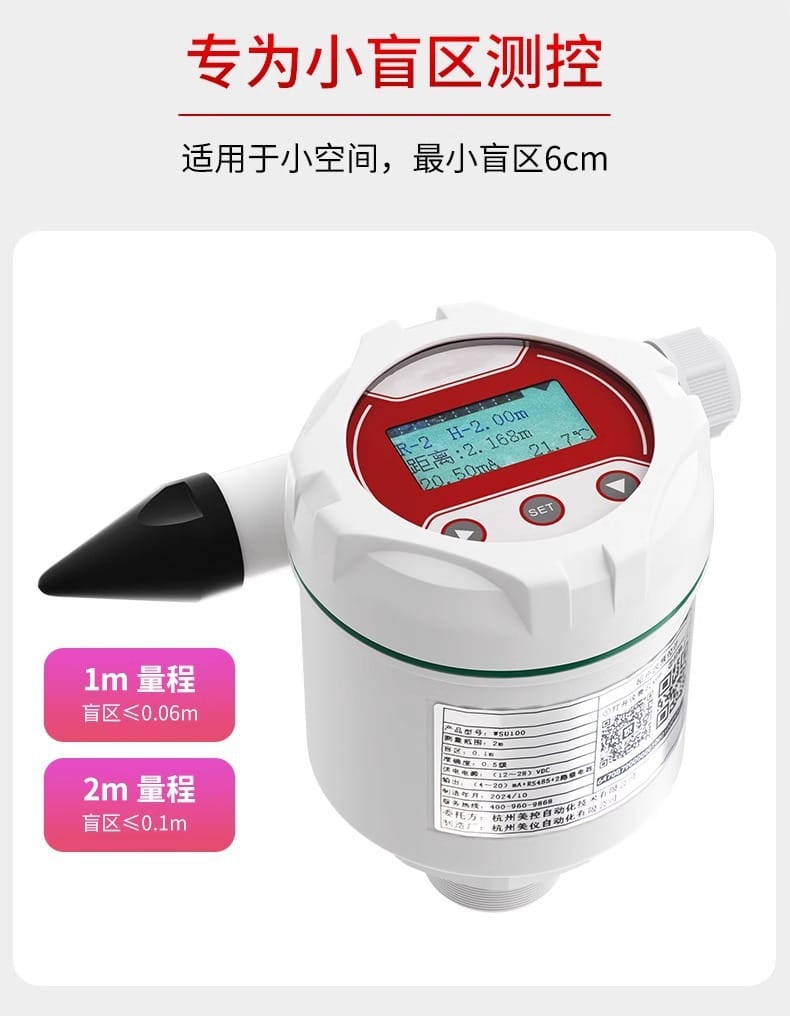

核心定位：專注小盲區/小空間工況測控，NB-IoT可選，盲區<0.06m
核心特點
| 特性 |
說明 |
| 超小盲區 |
1m量程盲區≤0.06m，2m量程盲區≤0.1m，專為小空間設計 |
| 高精度測量 |
標配±0.5%FS，2m量程可選配±0.3%FS |
| 窄波束角 |
(9±2)°，有效避免干擾，適應狹窄工況 |

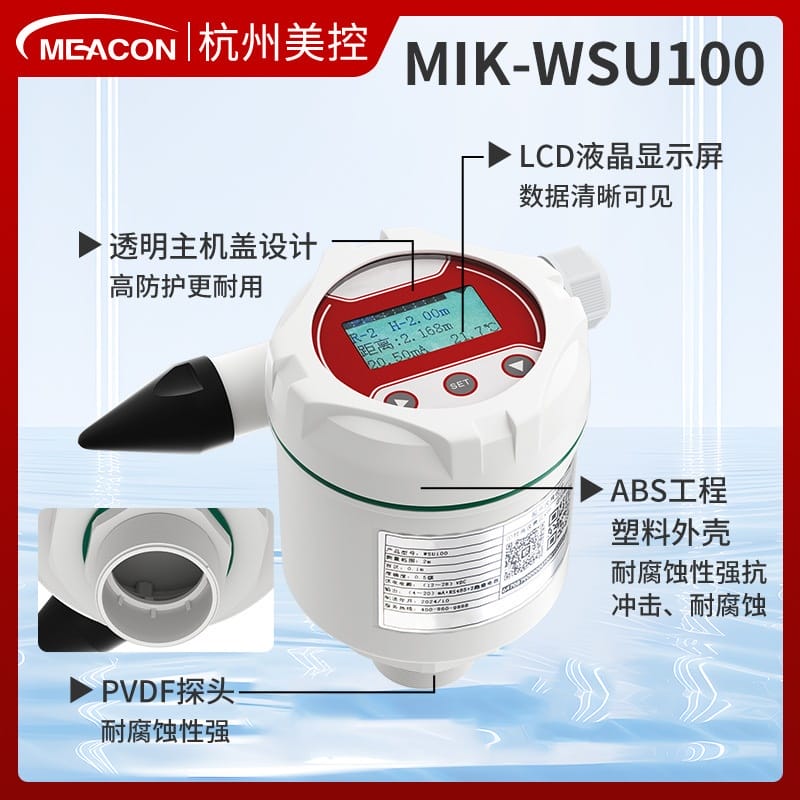

| 高防護設計 |

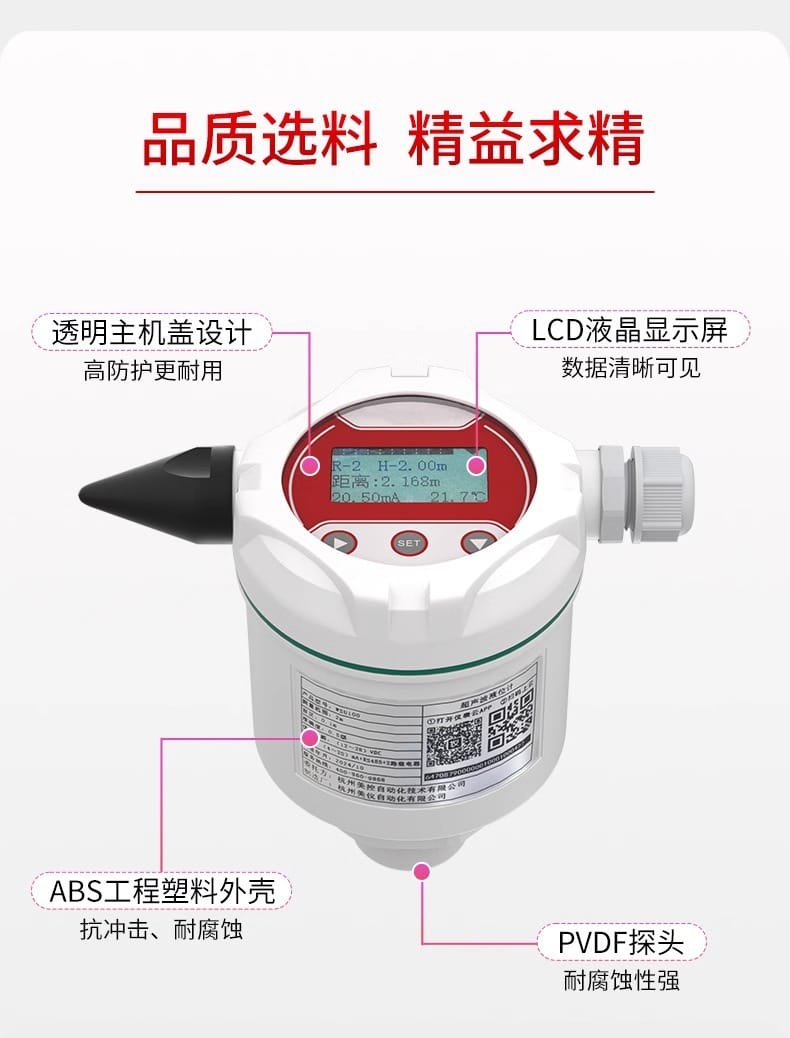

IP65防護等級，ABS工程塑料外殼+PVDF耐腐蝕探頭 |

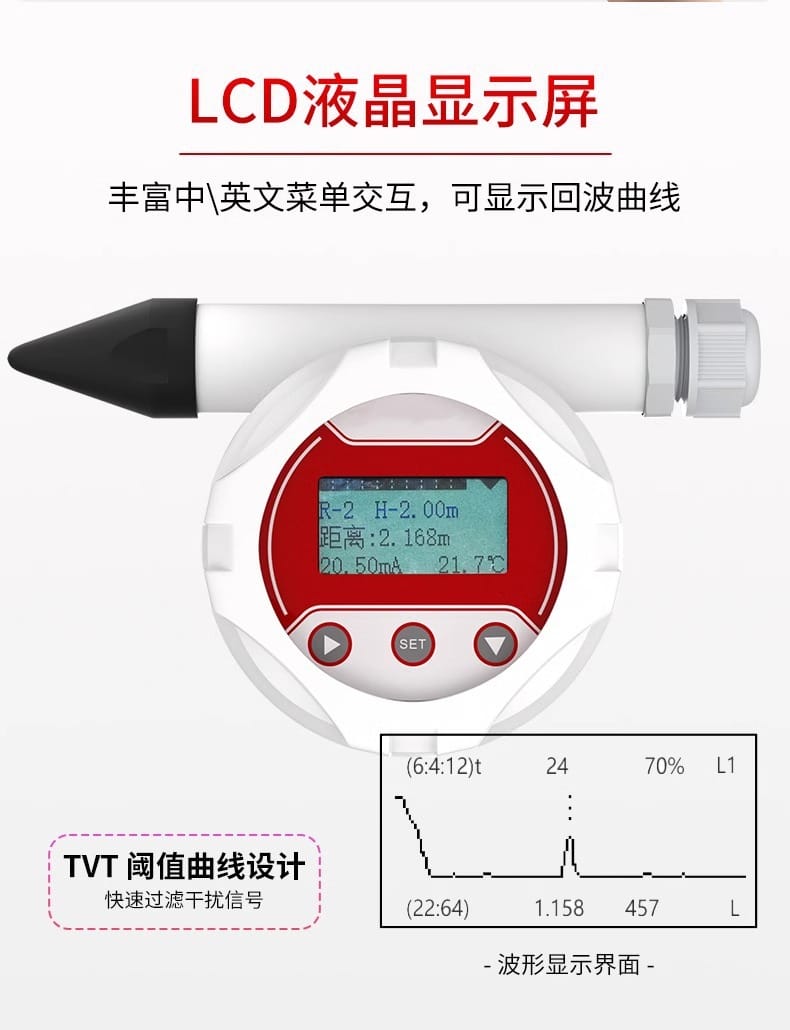

| 智能顯示 |
LCD液晶顯示屏，中英文菜單交互，支持回波曲線顯示 |

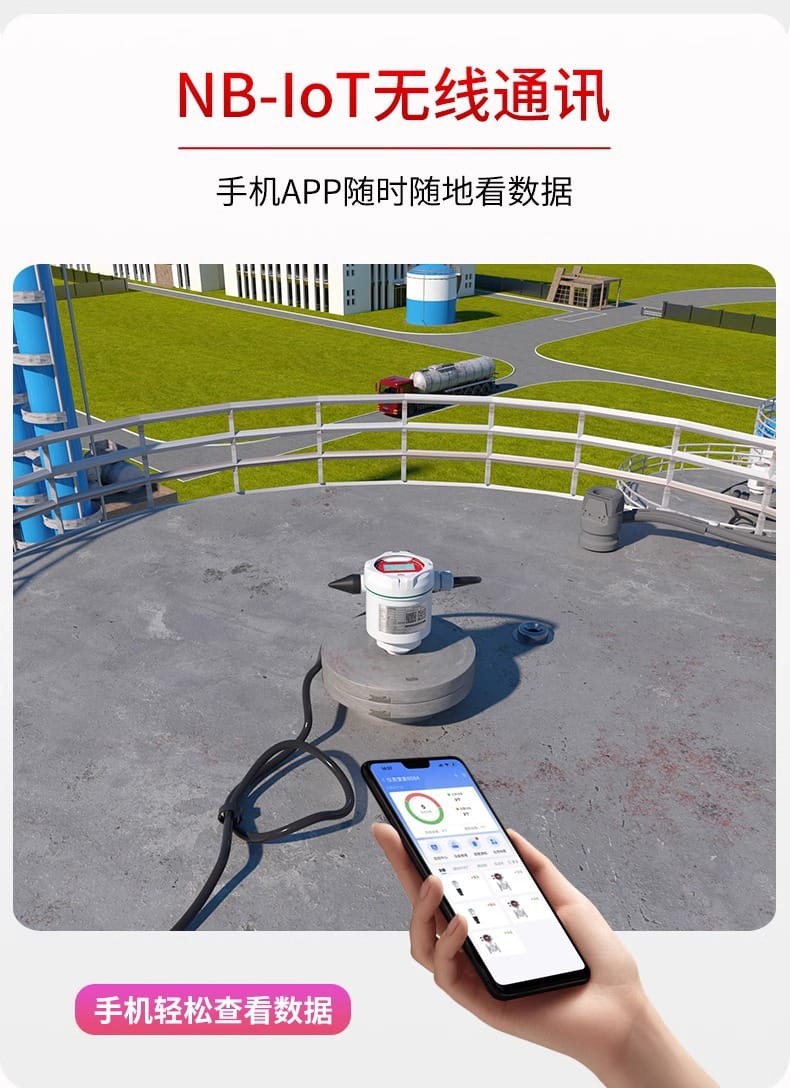

| 無線遠傳 |
可選配NB-IoT無線通訊，手機APP隨時隨地查看數據 |

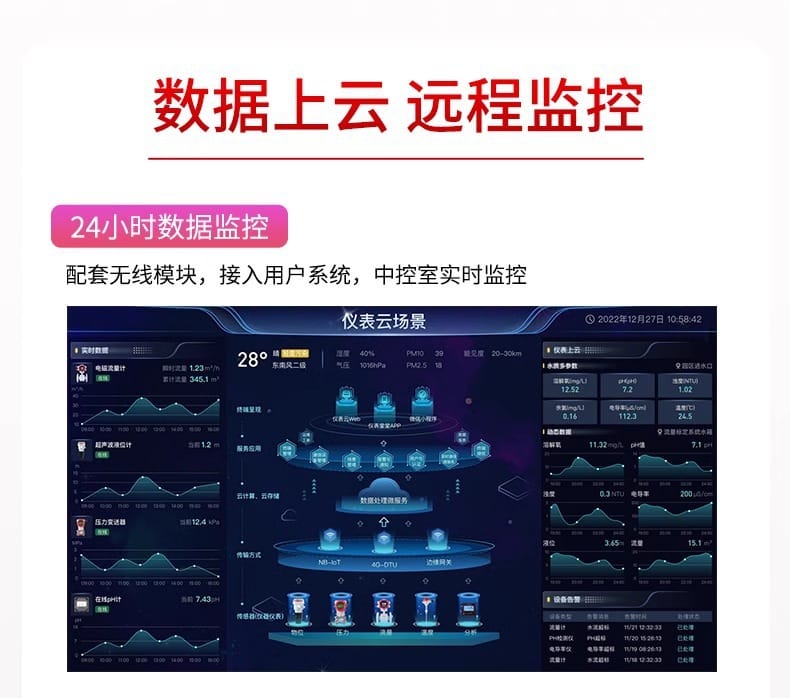

| 云端監控 |

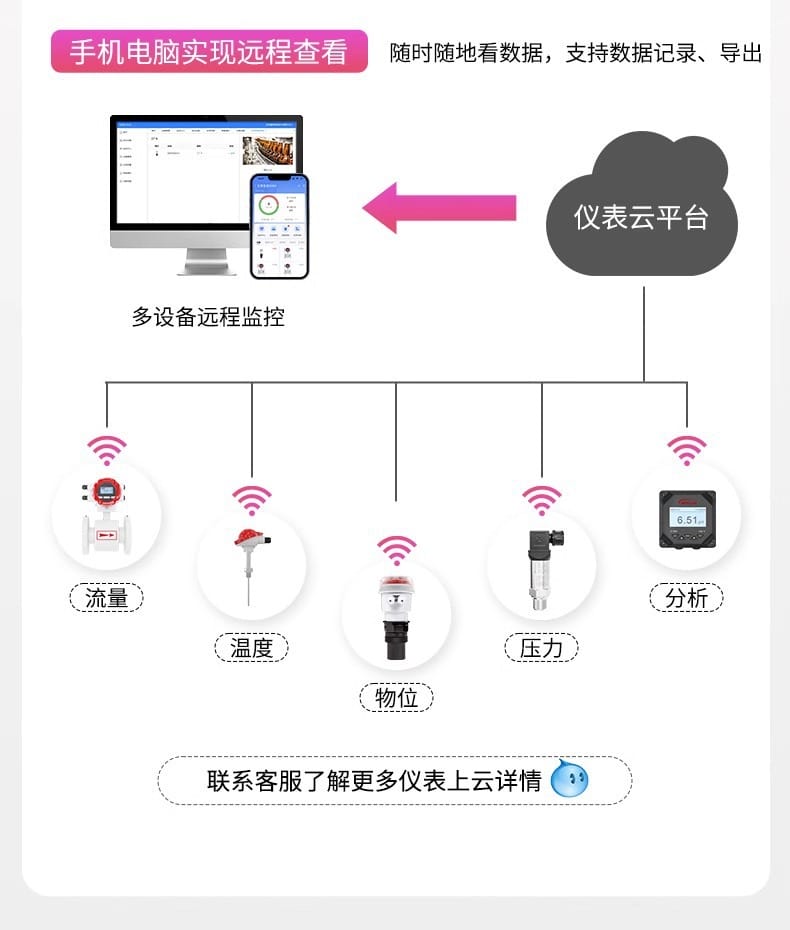

配套無線模塊接入儀表云平臺，中控室24小時實時監控 |
| 多重輸出 |
支持(4~20)mA、RS485(Modbus-RTU)、2路繼電器報警輸出 |

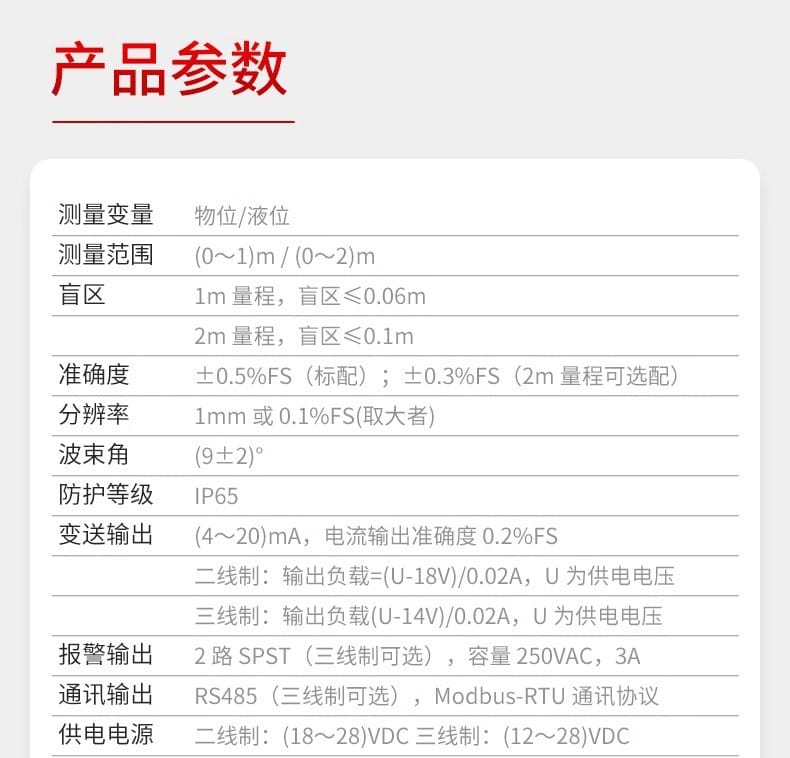

技術參數
基本測量參數
| 參數 |
規格 |
| 測量變量 |
物位/液位 |
| 測量范圍 |

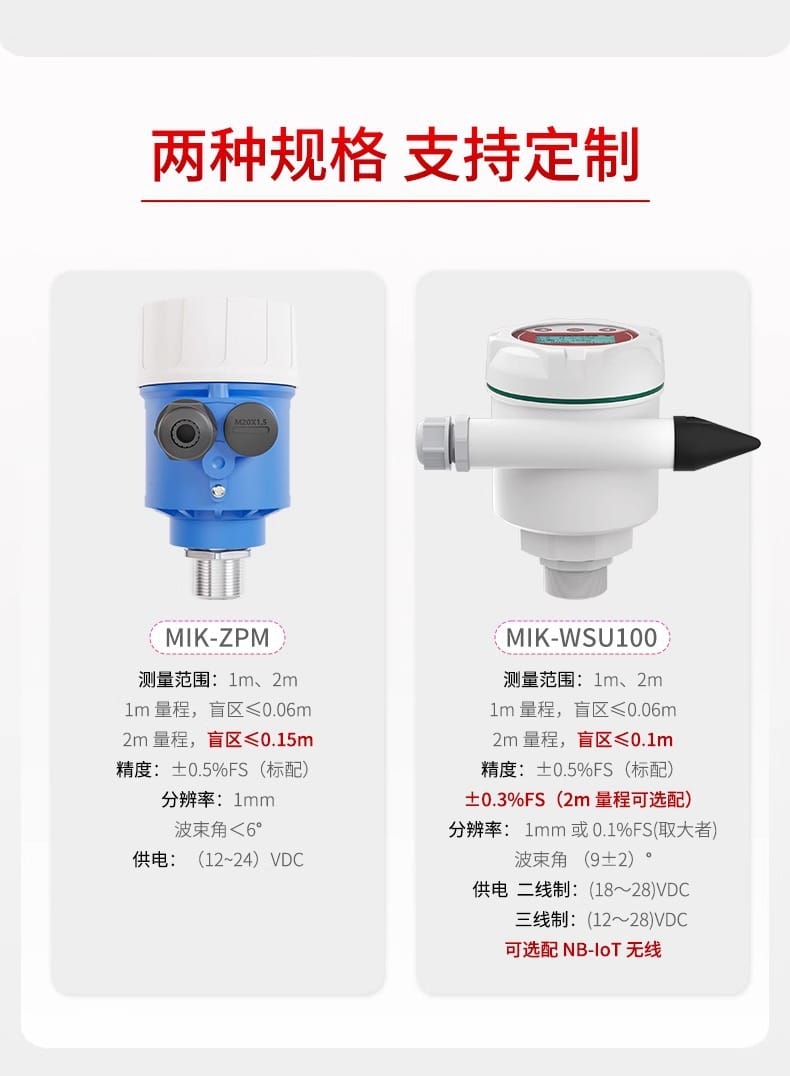

(0~1)m / (0~2)m 兩種規格 |
| 盲區 |
1m量程：≤0.06m；2m量程：≤0.1m |
| 準確度 |
±0.5%FS（標配）；±0.3%FS（2m量程可選配） |
| 分辨率 |
1mm 或 0.1%FS（取大者） |
| 波束角 |
(9±2)° |
電氣參數
| 參數 |
規格 |
| 供電電源 |

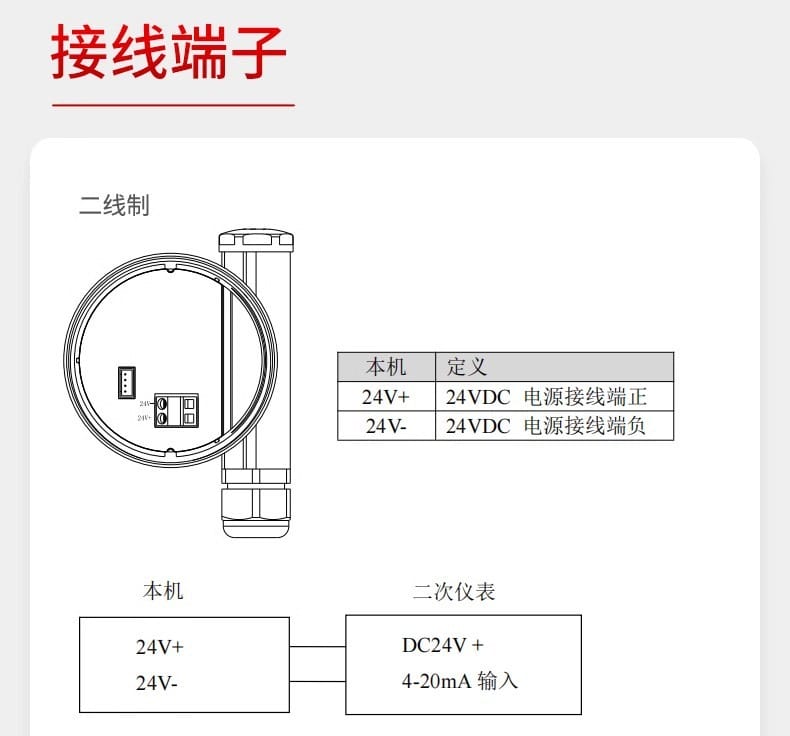

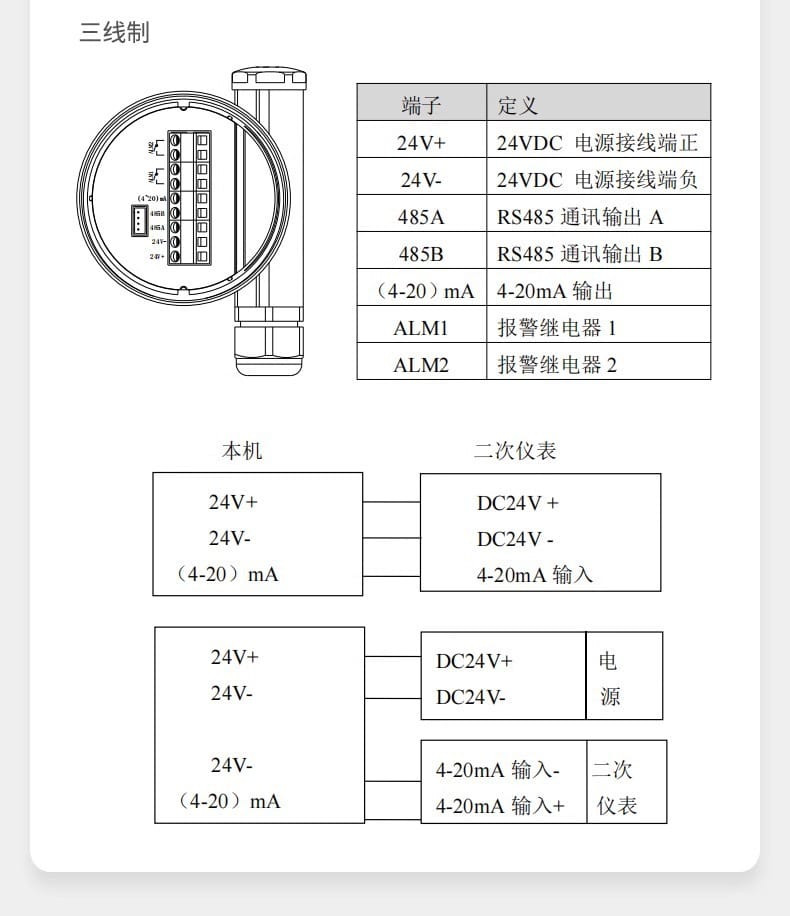

二線制：(18~28)VDC；三線制：(12~28)VDC |
| 變送輸出 |
(4~20)mA，電流輸出準確度0.2%FS |
| 通訊輸出 |
RS485（三線制可選），Modbus-RTU協議 |
| 報警輸出 |
2路SPST（三線制可選），容量250VAC/3A |
| 二線制負載 |
輸出負載 = (U-18V)/0.02A，U為供電電壓 |
| 三線制負載 |
輸出負載 = (U-14V)/0.02A，U為供電電壓 |

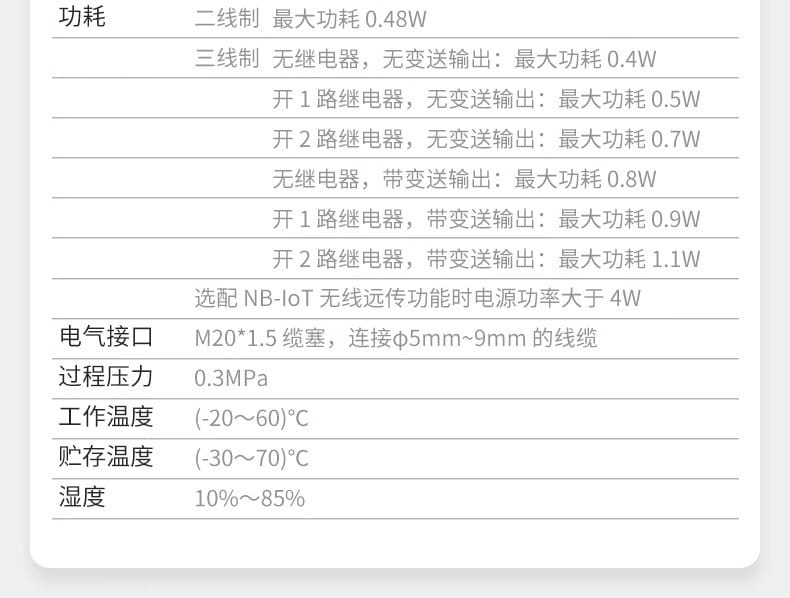

功耗參數
| 工作模式 |
最大功耗 |
| 二線制 |
0.48W |
| 三線制（無繼電器、無變送輸出） |
0.4W |
| 三線制（開1路繼電器，無變送輸出） |
0.5W |
| 三線制（開2路繼電器，無變送輸出） |
0.7W |
| 三線制（無繼電器，帶變送輸出） |
0.8W |
| 三線制（開1路繼電器，帶變送輸出） |
0.9W |
| 三線制（開2路繼電器，帶變送輸出） |
1.1W |
| 選配NB-IoT無線遠傳 |
電源功率需>4W |
環境參數
| 參數 |
規格 |
| 過程壓力 |
0.3MPa |
| 工作溫度 |
(-20~60)℃ |
| 貯存溫度 |
(-30~70)℃ |
| 濕度 |
10%~85% |
| 防護等級 |
IP65 |
| 電氣接口 |
M20×1.5纜塞，連接Φ5mm~9mm線纜 |
應用行業
| 行業領域 |
典型應用場景 |
| 市政管網 |
城市排水管網液位監測、供水主管液位控制 |
| 環保水處理 |
加藥罐液位控制、污水處理池液位監測 |
| 化工行業 |
化工儲罐液位監測、電鍍園區廢液處理 |
| 水利工程 |
河流湖泊水位監測、水庫液位測量 |
| 食品飲料 |
儲罐液位監控、生產過程液位控制 |

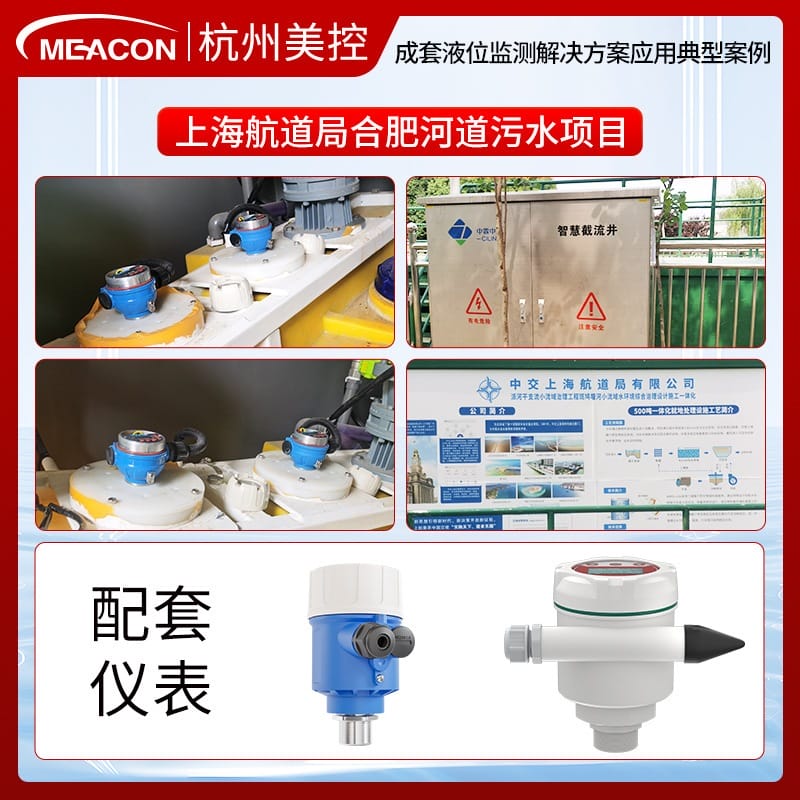

標桿客戶案例

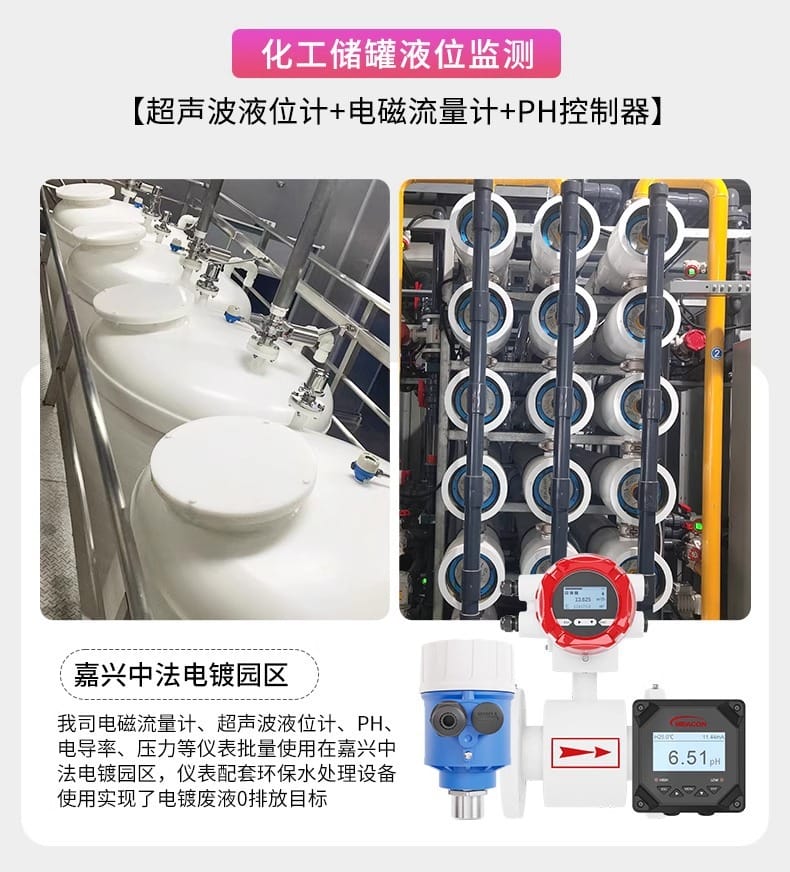

- 嘉興中法電鍍園區：電磁流量計、超聲波液位計、PH、電導率、壓力儀表批量使用，實現電鍍廢液0排放

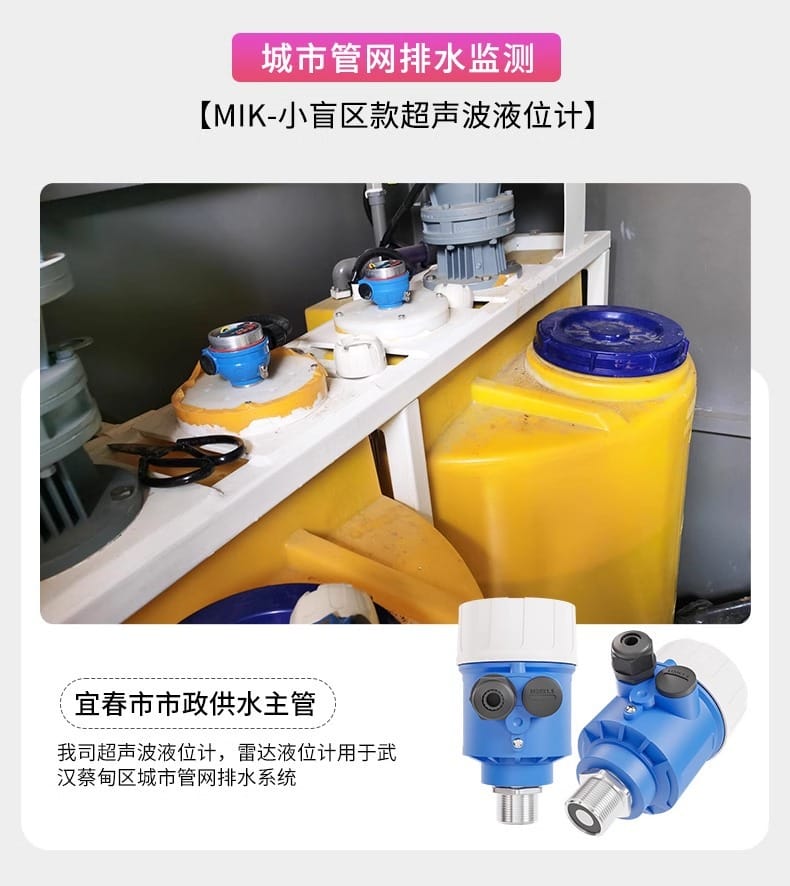

- 宜春市市政供水/武漢蔡甸區：城市管網排水系統液位監測
- 合作客戶：霍尼韋爾、農夫山泉、華為、長安汽車、可口可樂、萬科、中國航天、中船重工等
安裝條件

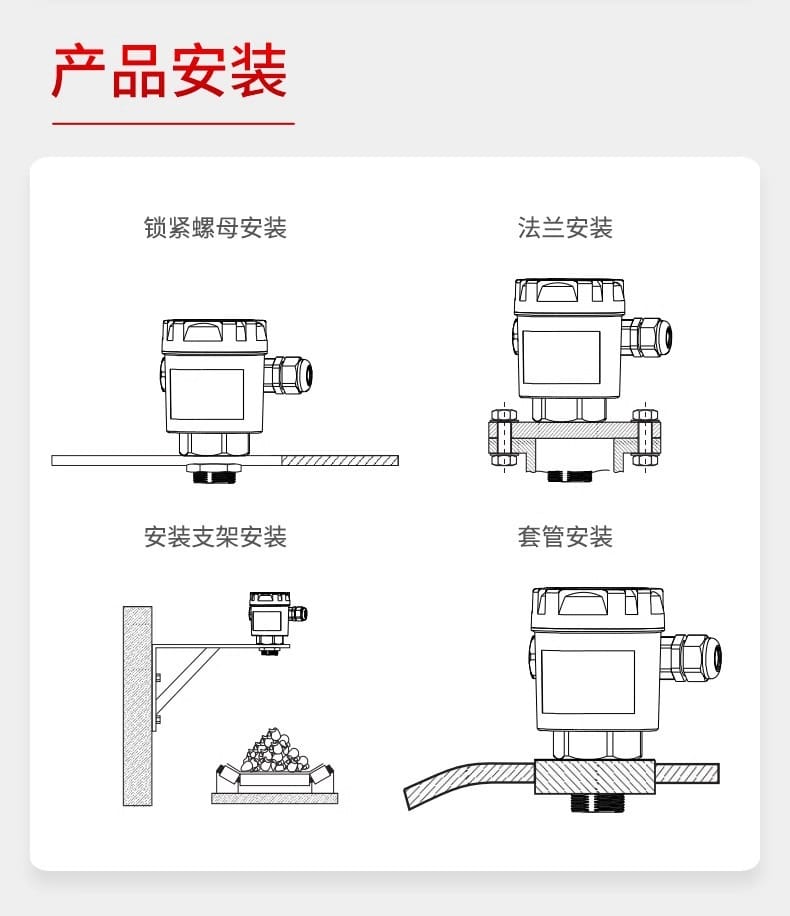

安裝方式
| 安裝方式 |
適用場景 |
| 鎖緊螺母安裝 |
標準螺紋孔安裝，快速固定 |
| 法蘭安裝 |
大口徑儲罐、標準法蘭連接 |
| 安裝支架安裝 |
側壁安裝、角度可調 |
| 套管安裝 |
深井、高液位測量保護 |
安裝要求
- 安裝位置：傳感器探頭應垂直于被測介質表面，避免傾斜
- 避開干擾：遠離進料口、攪拌器、障礙物，波束范圍內無遮擋
- 防爆要求：防爆區域需選用防爆型產品
- 線纜布置：使用Φ5mm~9mm線纜，通過M20×1.5纜塞密封引入
- 接地保護：可靠接地，避免電磁干擾

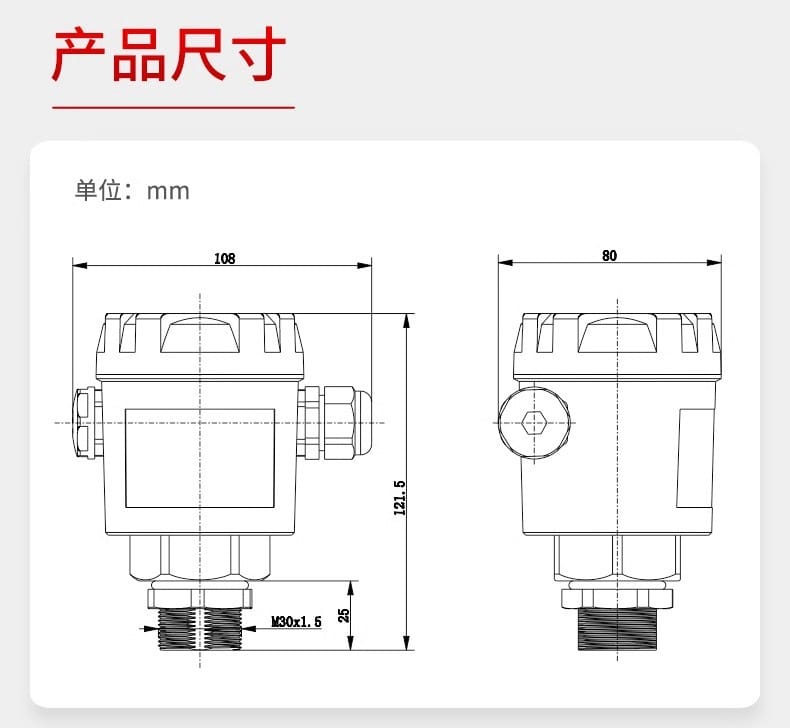

外形尺寸（單位：mm）
- 主體直徑：Φ77mm
- 主體高度：80mm
- 探頭長度：108mm（M30×1.5螺紋）
- 法蘭安裝高度：300mm
注意事項
使用注意事項
- 盲區避讓：實際液位不得低于盲區范圍（1m量程≥0.06m，2m量程≥0.1m）
- 溫度補償：內置自動溫度補償功能，確保全溫度范圍測量精度
- 介質特性：適用于清潔液體，高泡沫、高蒸汽、強粉塵環境需評估適用性
- 腐蝕性介質：PVDF探頭可測腐蝕性介質，但需確認具體腐蝕等級
- 供電穩定：確保供電電壓在允許范圍內，避免電壓波動影響測量
維護注意事項
- 定期清潔：保持探頭表面清潔，避免結垢影響聲波發射
- 密封檢查：定期檢查電氣接口密封，確保IP65防護等級
- 校準周期：建議每年進行一次精度校準，關鍵工況縮短周期
- 數據備份：云平臺用戶定期備份歷史數據，防止意外丟失
- 故障排查：利用自檢功能和回波曲線顯示，快速定位問題
訂貨選型提示
| 選型要素 |
建議 |
| 量程選擇 |
根據實際液位范圍選擇1m或2m規格，預留20%余量 |
| 精度要求 |
常規工況選±0.5%FS，高精度需求選±0.3%FS（2m量程） |
| 輸出方式 |
簡單監控選二線制(4~20)mA；復雜系統選三線制+RS485 |
| 無線功能 |
分布式站點、無人值守場景建議選配NB-IoT |
| 云平臺接入 |
需遠程監控、數據分析用戶配套儀表云模塊 |

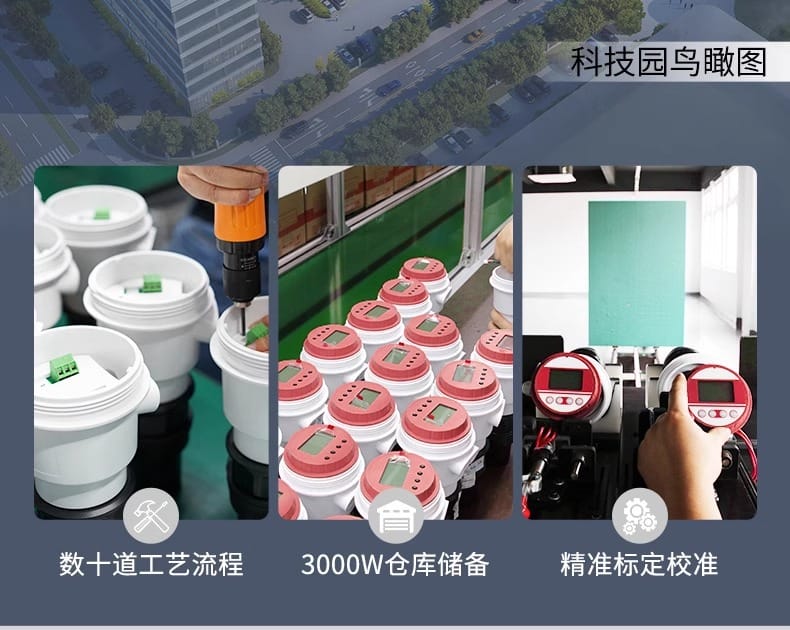

廠家實力
| 企業資質 |
詳情 |
| 生產規模 |
1545000m2現代化智能廠房，年產300000套傳感設備 |
| 技術實力 |
國家標準主要起草單位，近100項技術專利 |
| 榮譽認證 |
"專精特新"企業、中國儀器儀表學會理事單位 |
| 質量認證 |
ISO9001:2015、CE、SGS、萬泰認證 |
| 服務網絡 |
全國30+辦事處，累計服務超700000客戶 |
服務熱線：400-969-1717
廠家地址：杭州美儀自動化有限公司
