核心特點

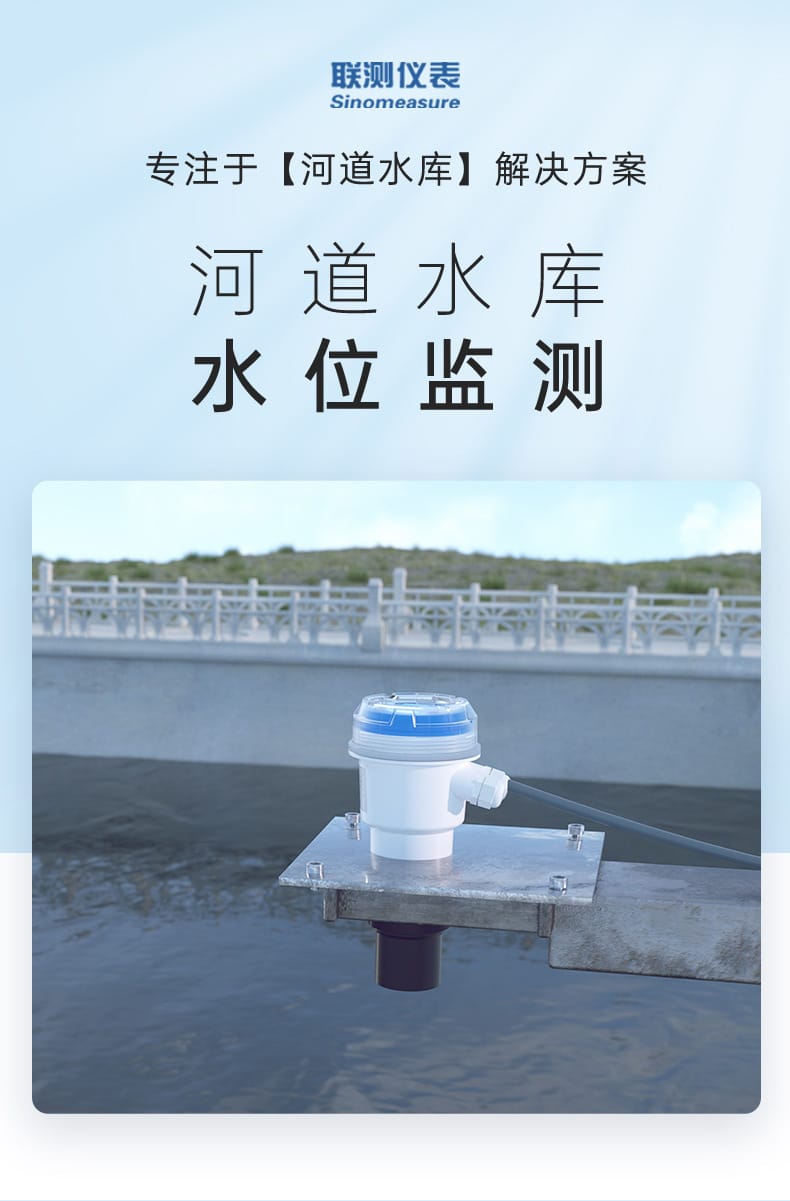

- 專業水位監測：專為河道、水庫、湖水、海水及潮汐水位監測打造的一體式/分體式液位變送器。
- 智能精準測量：具備智能實時溫補、自診斷及多檔濾波功能，有效剔除虛假回波，確保數據精準穩定。

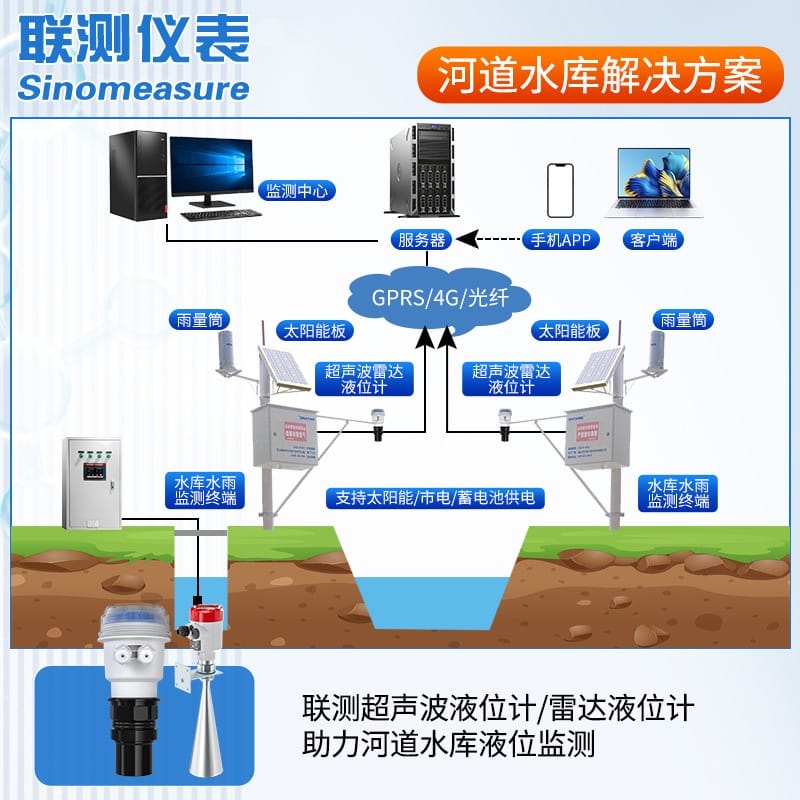

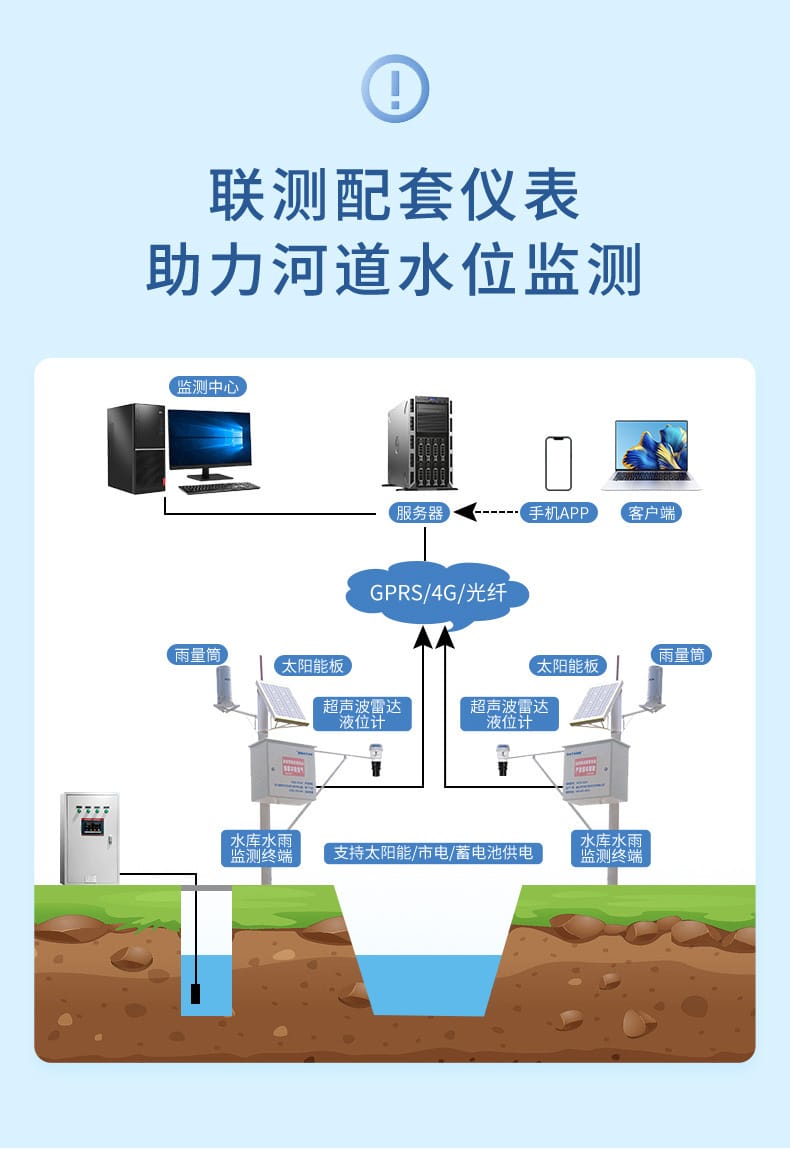

- 全場景物聯生態：支持太陽能/市電/蓄電池多模式供電，無縫對接GPRS/4G/光纖及手機APP/服務器監測中心。
- 品牌實力保障：18年深耕自動化傳感設備，獲多項國家專利及CE、ISO9001等多國權威機構認證，30+服務網點24h全天候響應。
技術參數

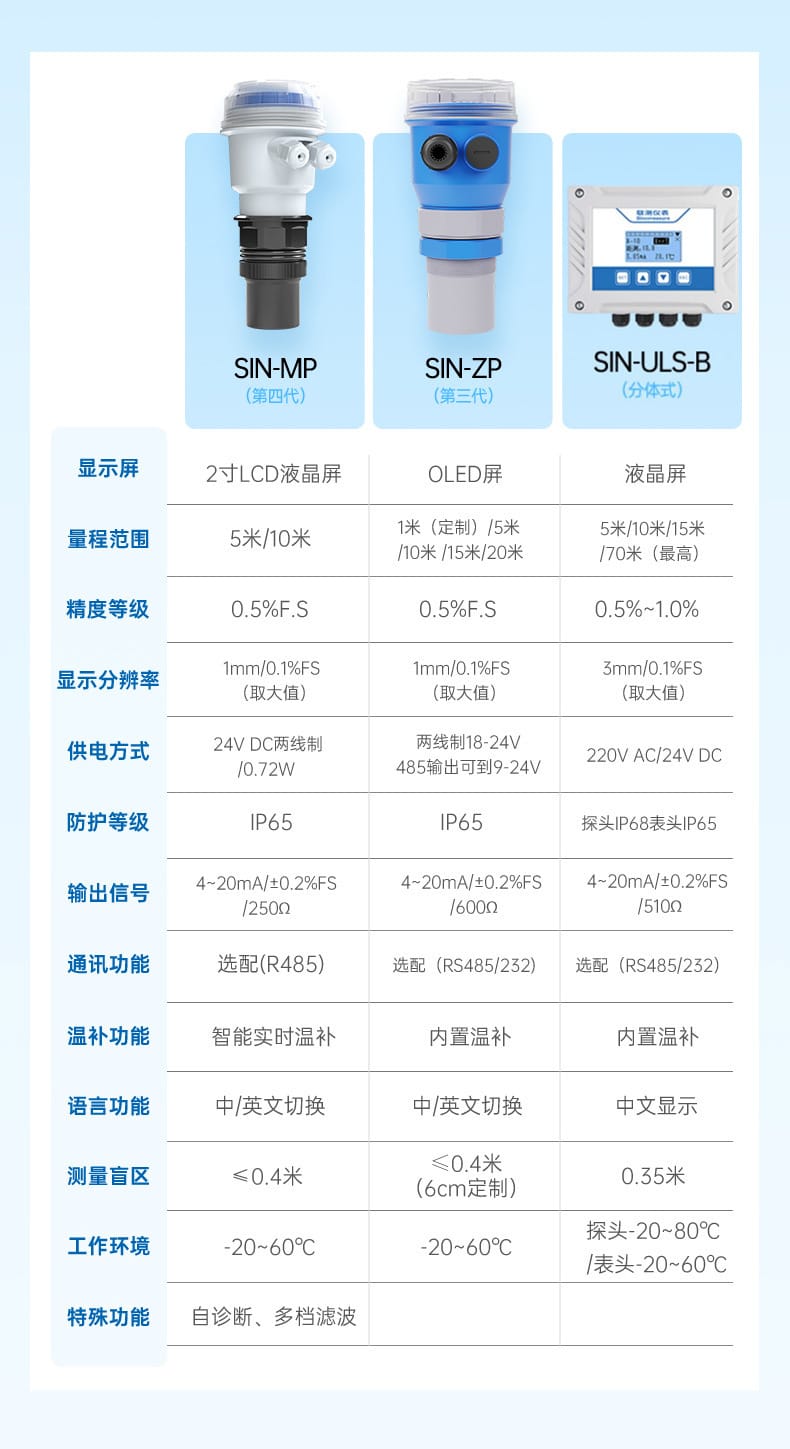

型號對比參數表
| 參數項目 | SIN-MP (第四代) | SIN-ZP (第三代) | SIN-ULS-B (分體式) |
|---|---|---|---|
| 顯示屏 | 2寸LCD液晶屏 | OLED屏 | 液晶屏 |
| 量程范圍 | 5米/10米 | 1米(定制)/5米 | 5/10/15/20/70米(最高) |
| 精度等級 | 0.5%F.S | 0.5%F.S | 0.5%~1.0% |
| 顯示分辨率 | 1mm/0.1%FS(取大值) | 1mm/0.1%FS(取大值) | 3mm/0.1%FS(取大值) |
| 供電方式 | 24VDC兩線制 | 兩線制18-24V | 220V AC/24V DC/0.72W (485輸出可到9-24V) |
| 防護等級 | IP65 | IP65 | 探頭IP68，表頭IP65 |
| 輸出信號 | 4~20mA/±0.2%FS | 4~20mA/±0.2%FS/250Ω | 4~20mA/±0.2%FS/6000/510Ω |
| 通訊功能 | 選配(RS485) | 選配(RS485/232) | 選配(RS485/232) |
| 溫補功能 | 智能實時溫補 | 內置溫補 | 內置溫補 |
| 語言功能 | 中/英文切換 | 中/英文切換 | 中文顯示 |
| 測量盲區 | ≤0.4米 | ≤0.4米 | 0.35米(6cm定制) |
| 工作環境 | -20~60℃ | -20~60℃ | 探頭-20~80℃，表頭-20~60℃ |
| 特殊功能 | 自診斷、多檔濾波 | - | - |

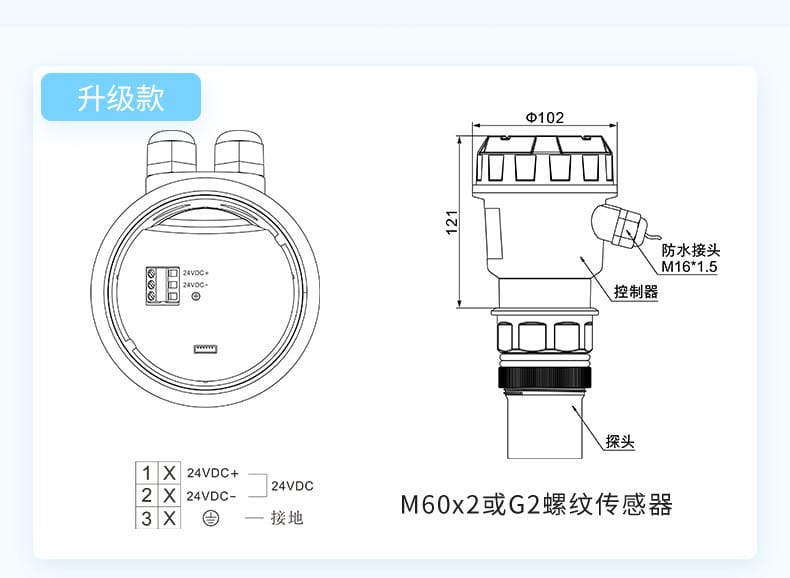

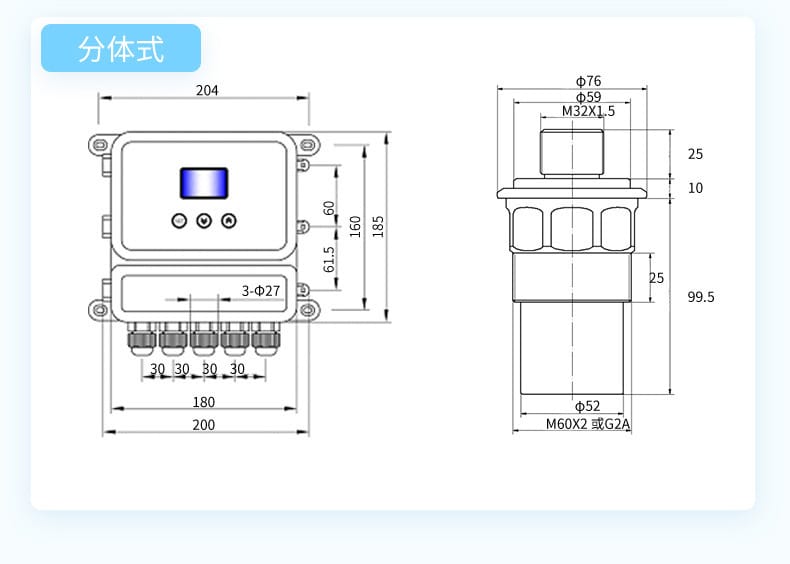

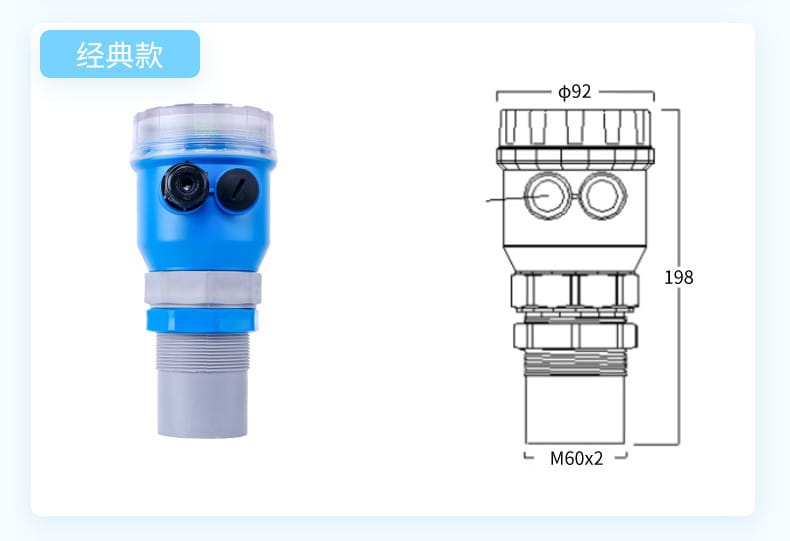

傳感器物理接口
- 防水接頭：M16*1.5
- 安裝螺紋：M60x2 或 G2螺紋
最大量程與離壁距離對照表
| 最大量程 | 離壁距離 | 最大量程 | 離壁距離 | 最大量程 | 離壁距離 |
|---|---|---|---|---|---|
| 5米 | 0.5米 | 10米 | 1.0米 | 15米 | 1.5米 |
| 20米 | 2米 | 30米 | 3米 | 40米 | 4米 |
| 50米 | 5米 | 60米 | 6米 | 70米 | 7米 |
應用行業

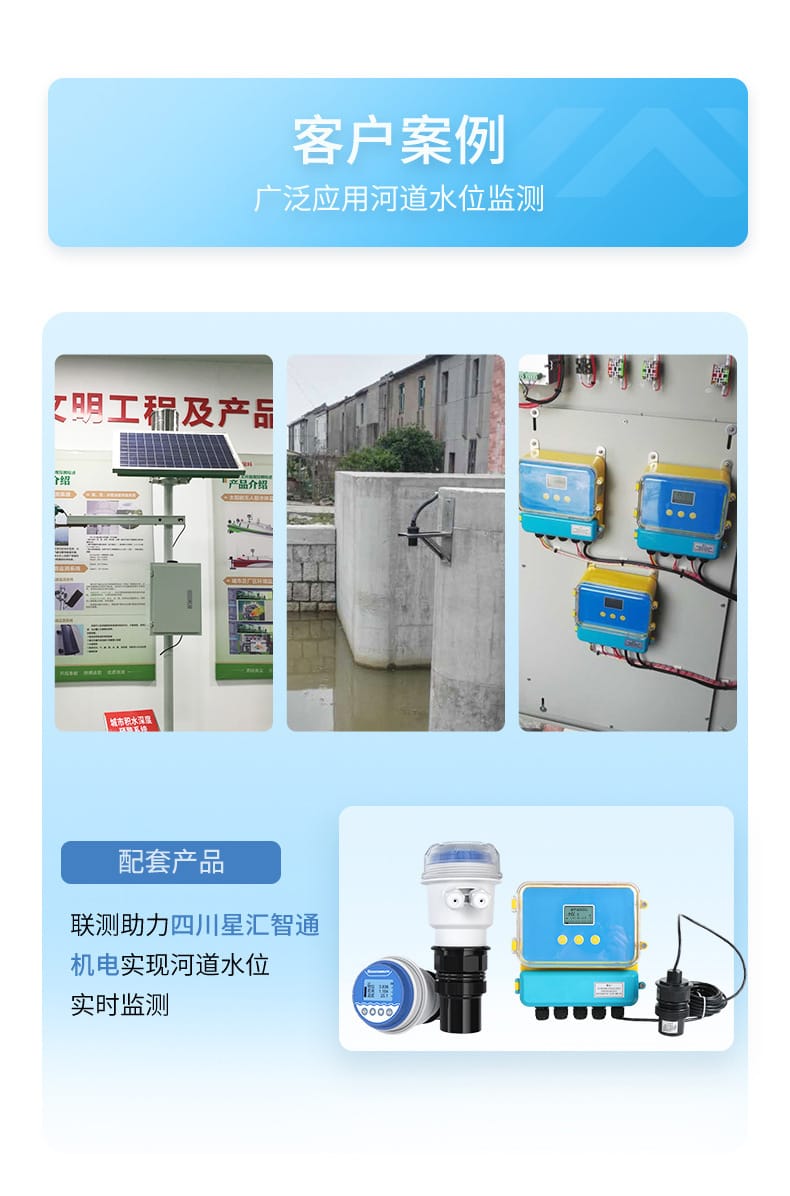

- 水利與水文監測：河道、水庫、湖水、海水水位及潮汐實時監測。

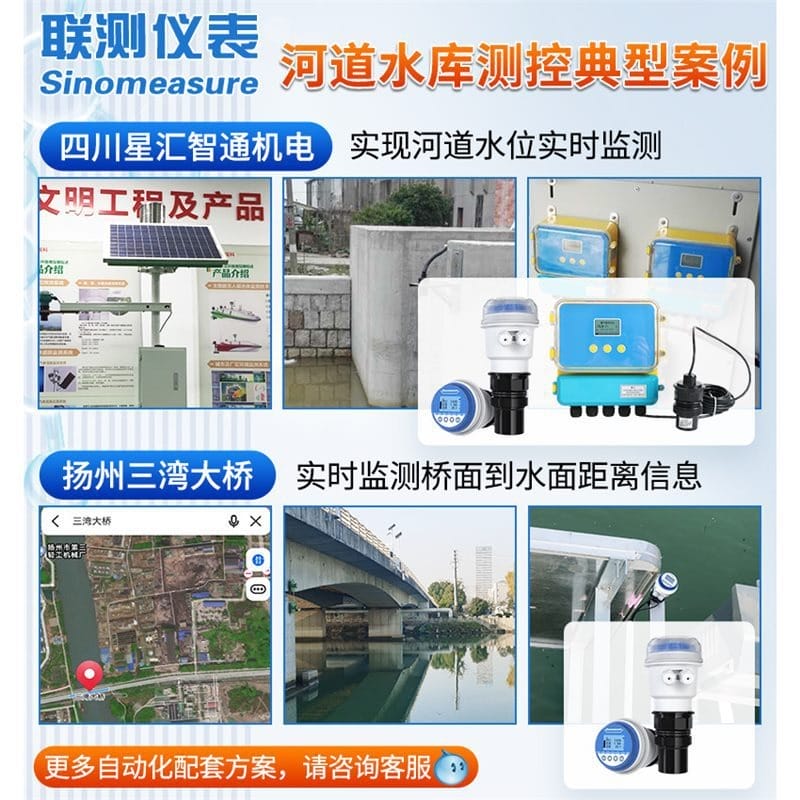

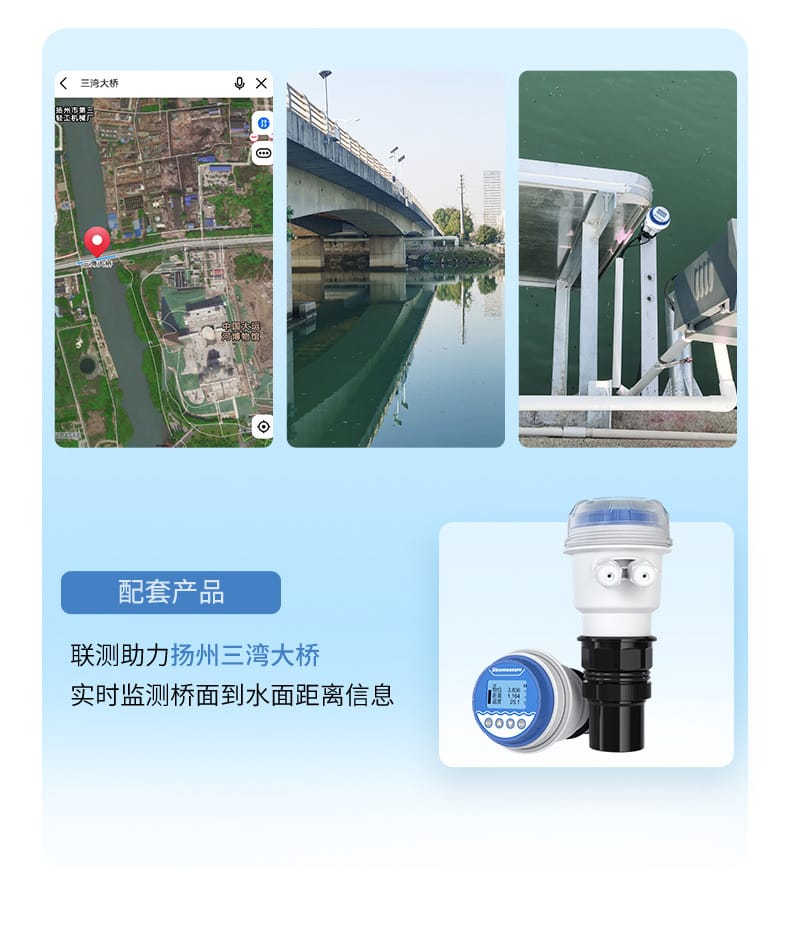

- 市政與交通工程：城市積水深度監測、橋梁橋面到水面距離監測（如揚州三灣大橋應用案例）。
- 工業與環保水務：排水井、排水泵站水位監控，以及平頂罐、拱頂罐、敞口罐等工業容器液位測量。

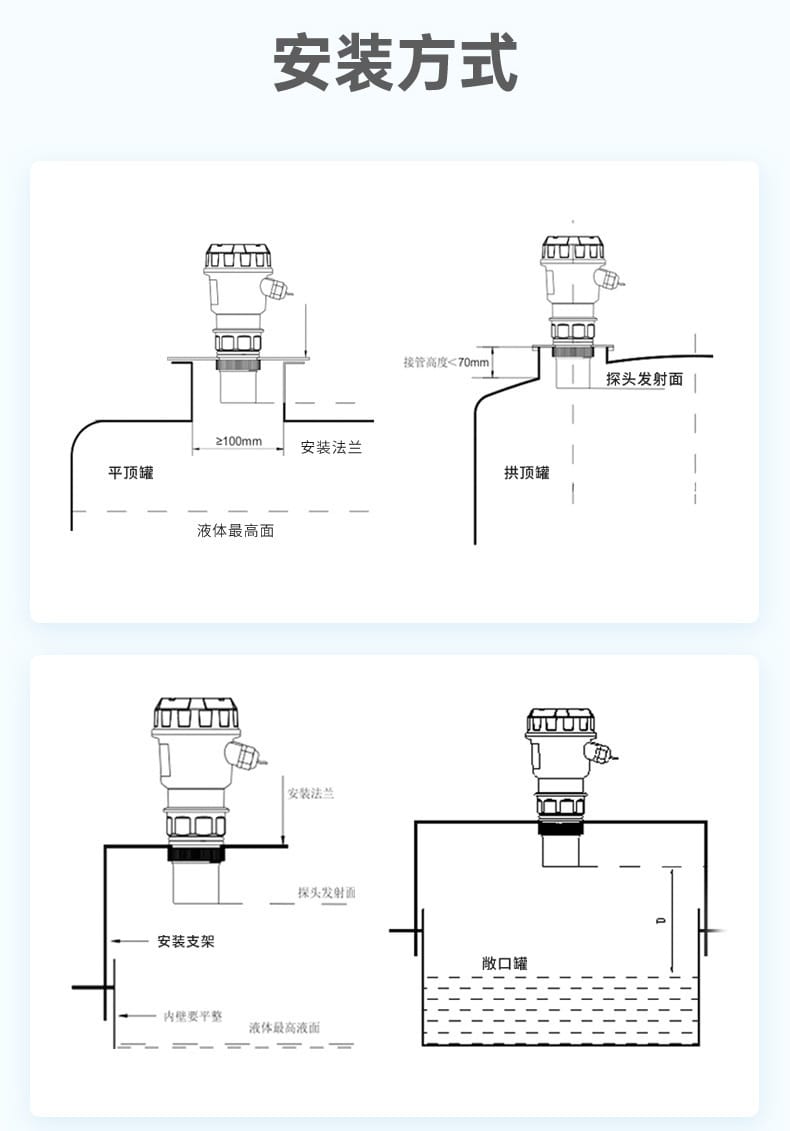

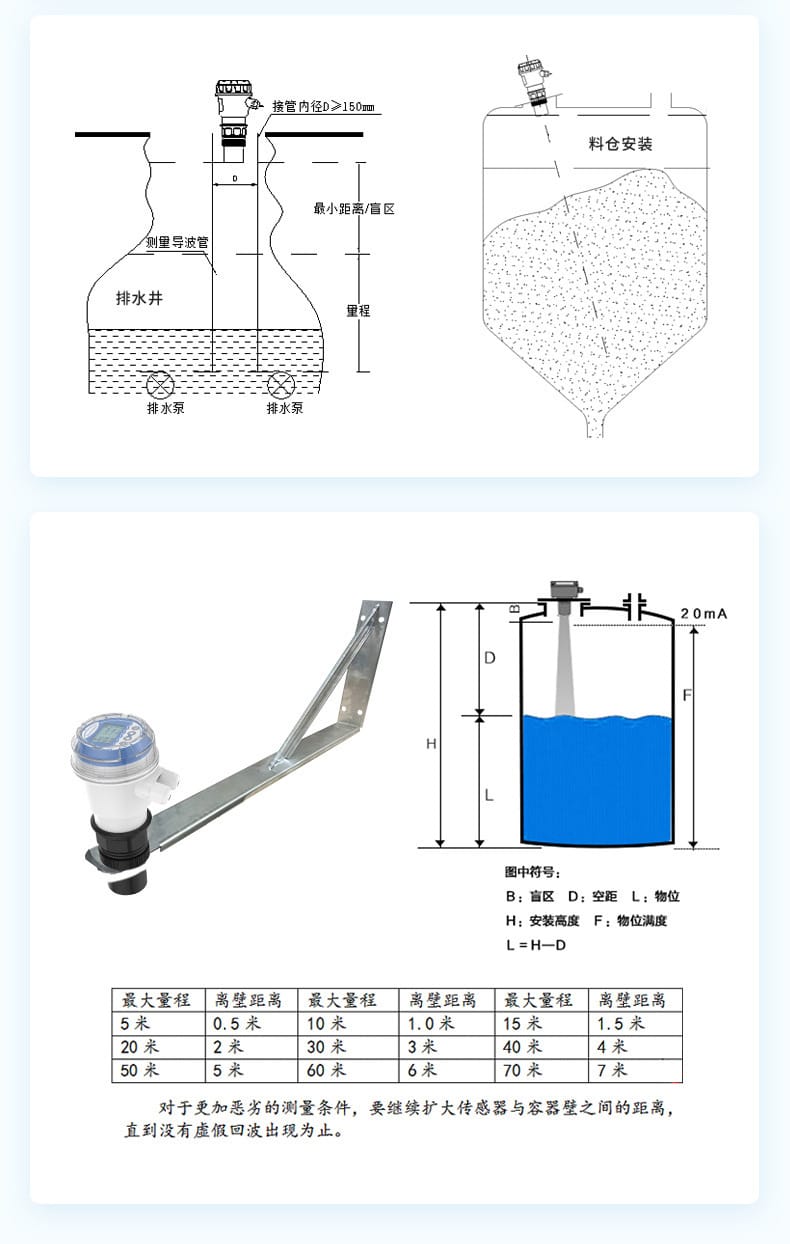

安裝條件
- 接管要求：接管高度需小于70mm，接管內徑D≥150mm。
- 發射面要求：探頭發射面需大于或等于100mm。
- 容器類型適配：平頂罐/拱頂罐采用法蘭安裝；敞口罐采用安裝支架，且內壁必須保持平整。
- 特殊工況安裝：排水井等惡劣工況可采用導波管安裝方式。
- 高度計算公式：物位(L) = 安裝高度(H) - 空距(D)。
注意事項
- 虛假回波規避：在更加惡劣的測量條件下，必須繼續擴大傳感器與容器壁之間的距離，直到完全沒有虛假回波出現為止。
- 盲區設定：需注意不同型號的測量盲區差異（一體式≤0.4米，分體式0.35米），安裝時需確保最高液面不進入盲區范圍。
- 防護等級匹配：一體式儀表防護為IP65，嚴禁表頭直接浸水；分體式探頭可達IP68，可適應水下環境，但表頭仍需防護。
- 供電匹配：請嚴格按照各型號要求的供電方式（兩線制/四線制/交流/直流）及電壓范圍接線，避免損壞儀表。
