聯測超聲波水位計（高精度防腐液位物位傳感器）產品詳解
? 核心特點

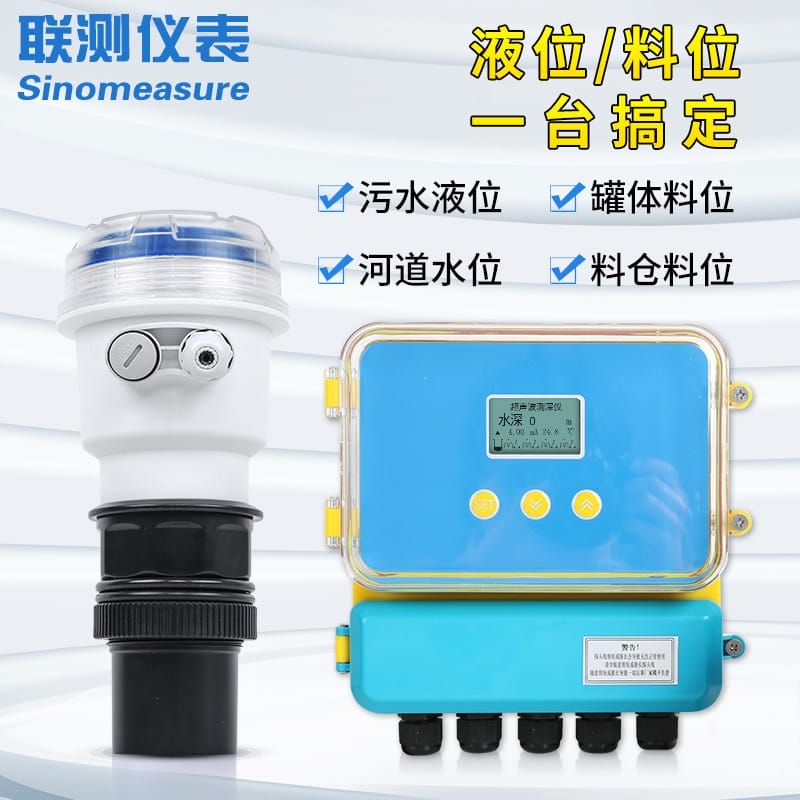

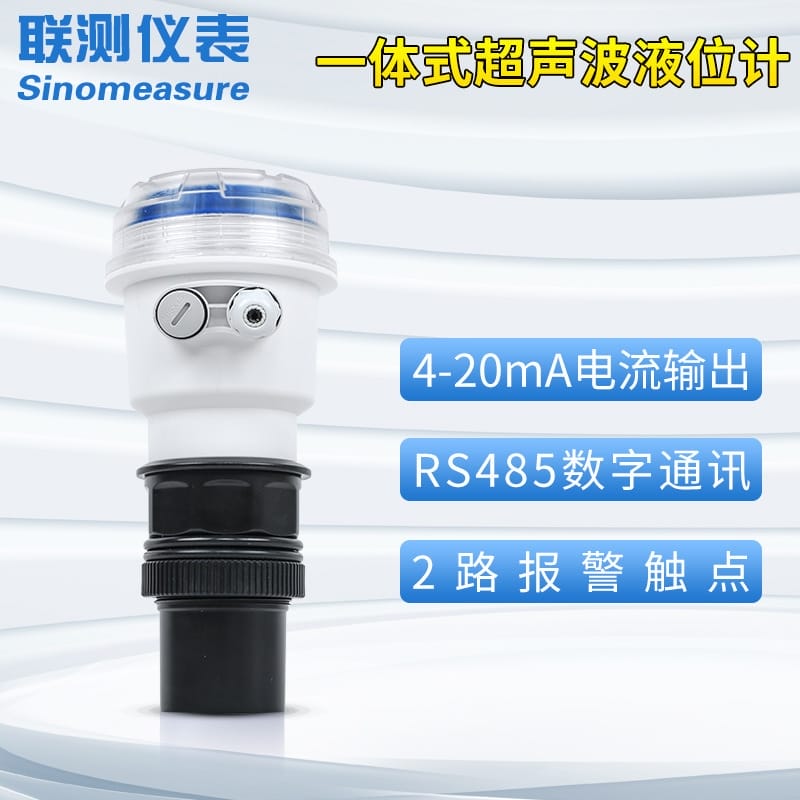

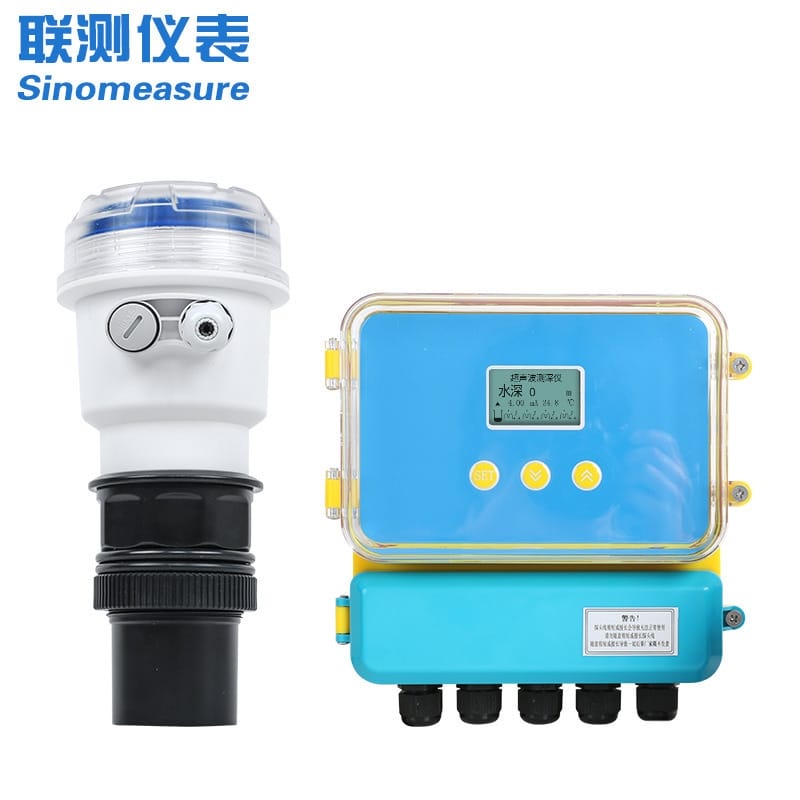

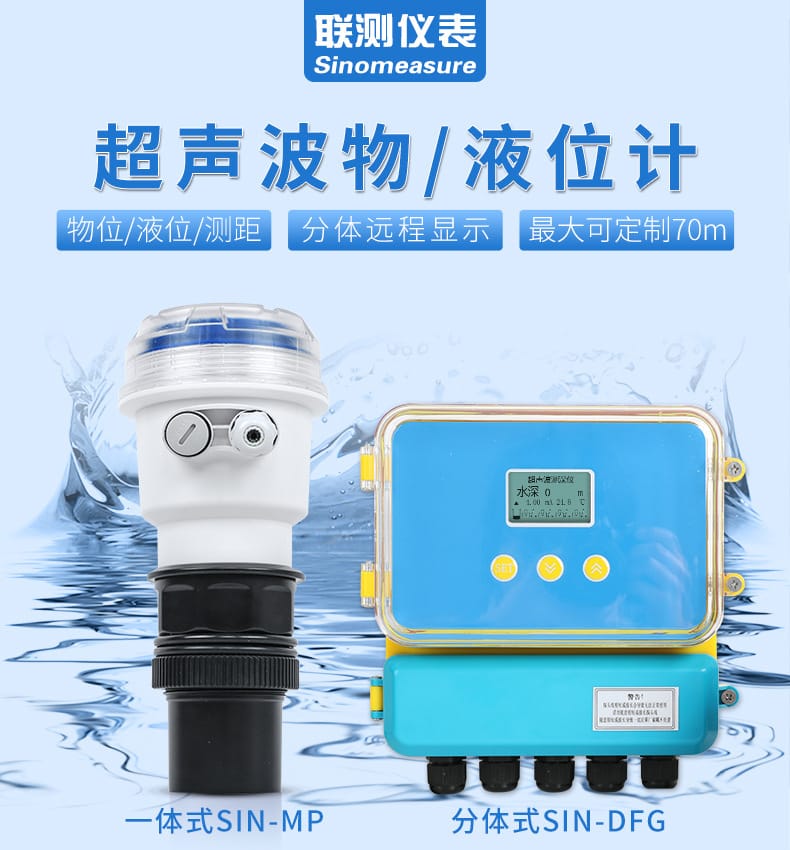

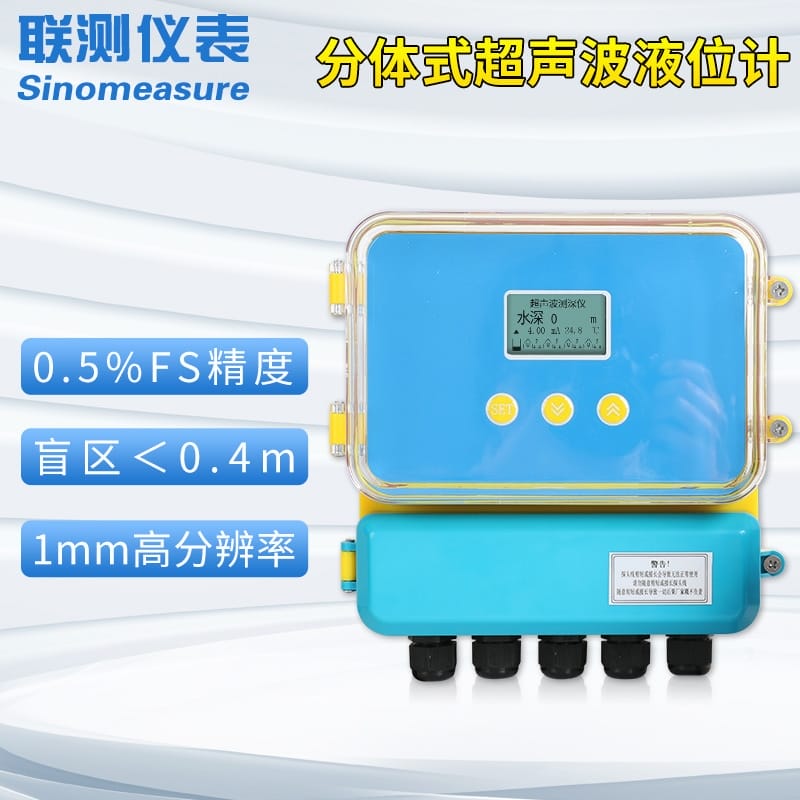

- 雙模架構設計：提供一體式（SIN-MP）與分體式（SIN-DFG）兩種形態，靈活適配不同現場安裝空間與布線需求。

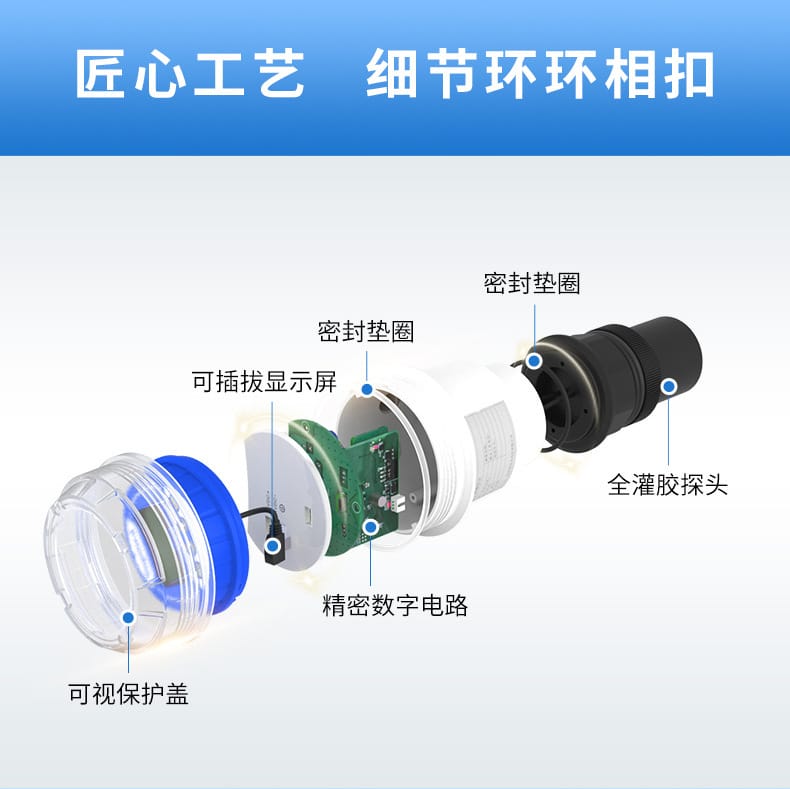

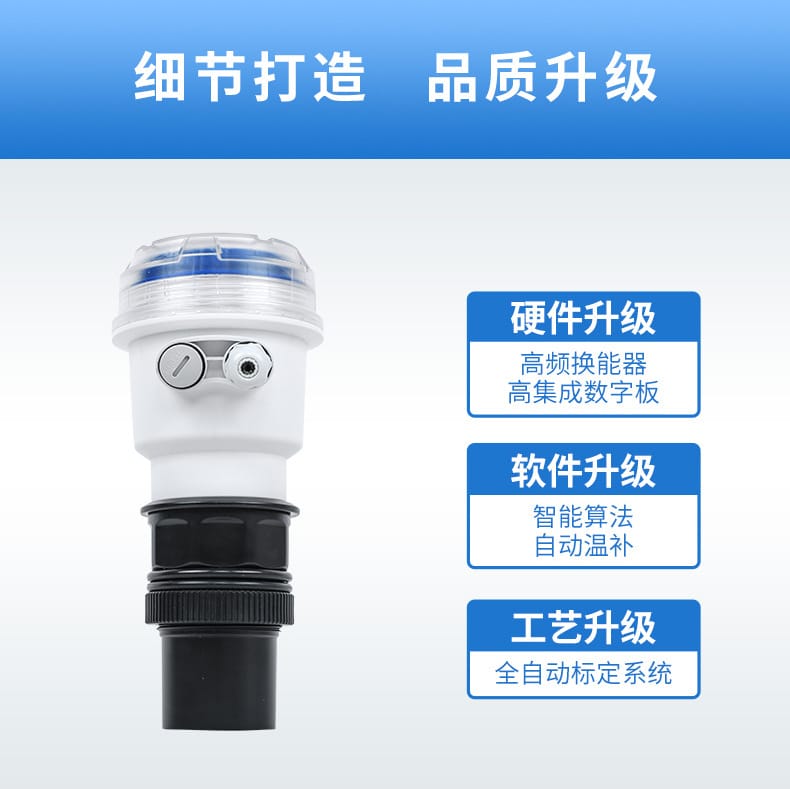

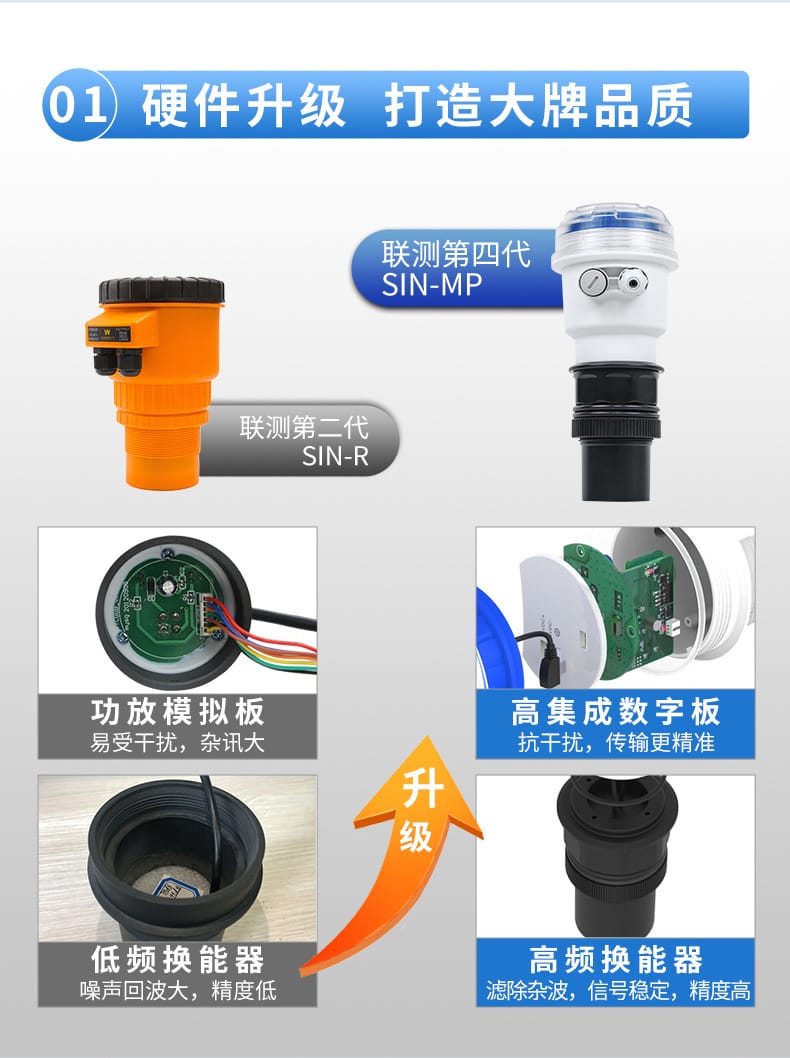

- 高頻抗擾硬件：采用第四代高頻換能器搭配高集成數字功放板，有效濾除雜波噪聲，信號傳輸更精準穩定。

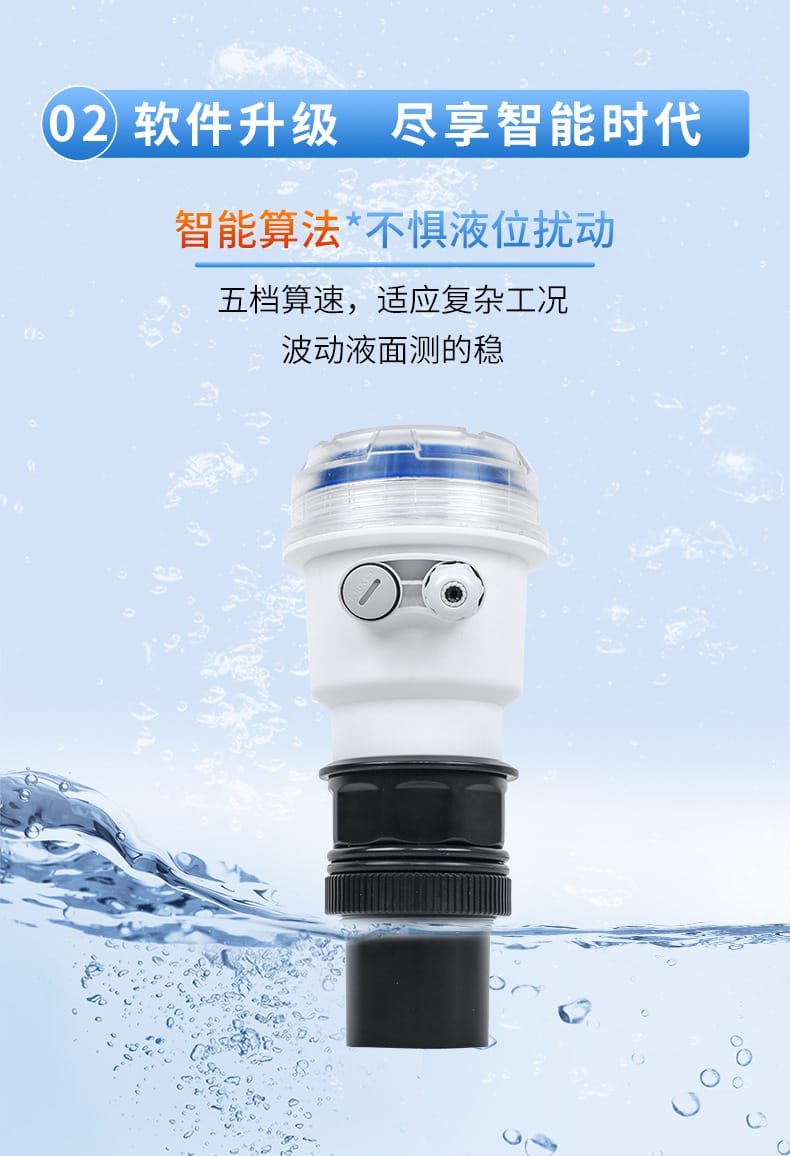

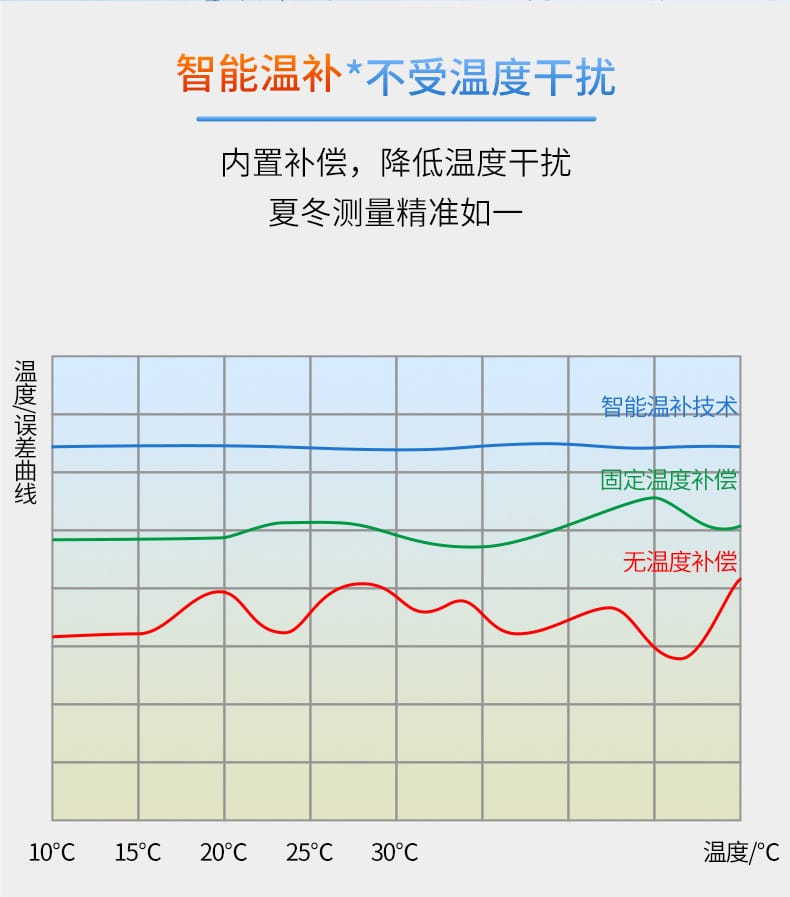

- 智能溫補算法：內置溫度-誤差補償曲線，自動修正因環境溫度變化導致的測量偏差，實現全天候高精度測量。

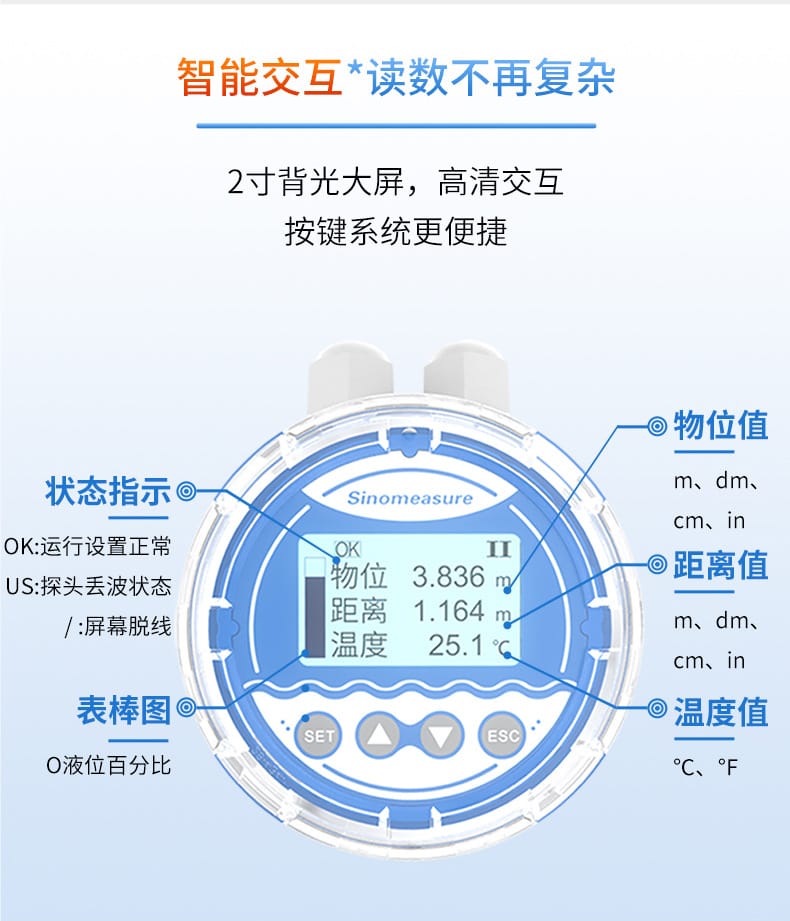

- 人機交互升級：配備2寸高清背光大屏，支持中/英文切換、實時狀態指示（運行/丟波）、參數設置及可視化表棒圖，操作直觀便捷。
- 工業級防護與標定：探頭達IP68防護等級，表頭IP65防護；出廠前經全自動標定系統檢測，線性度一致，品質可靠。
- 多協議輸出：標配4~20mA標準信號，可選配RS485/RS232通訊接口，無縫對接PLC、DCS及上位機系統。

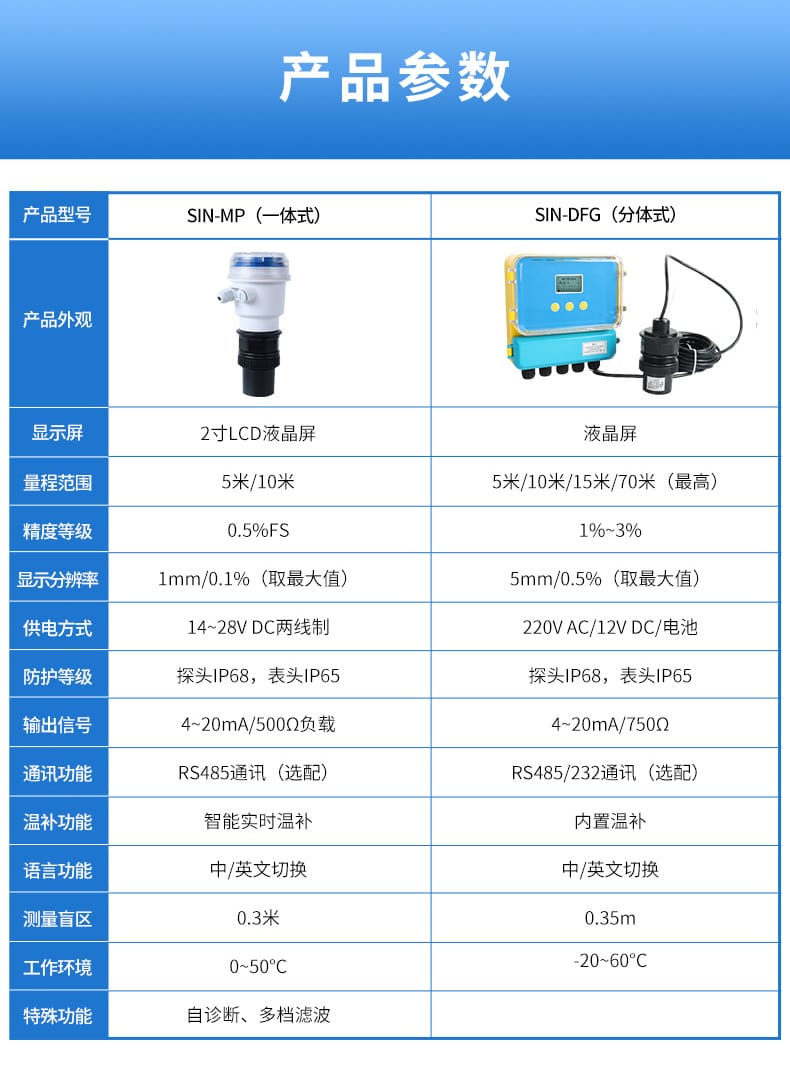

? 技術參數
| 參數項目 |
SIN-MP（一體式） |
SIN-DFG（分體式） |
| 量程范圍 |
5米 / 10米 |
5米 / 10米 / 15米 / 70米（最高） |
| 精度等級 |
0.5% FS |
1% ~ 3% |
| 顯示分辨率 |
1mm / 0.1%（取最大值） |
5mm / 0.5%（取最大值） |
| 供電方式 |
14~28V DC（兩線制） |
220V AC / 12V DC / 電池供電 |
| 輸出信號 |
4~20mA（最大負載500Ω） |
4~20mA（最大負載750Ω） |
| 通訊接口 |
RS485（選配） |
RS485 / RS232（選配） |
| 溫度補償 |
智能實時溫補 |
內置固定溫度補償 |
| 測量盲區 |
0.3米 |
0.35米 |
| 工作環境 |
0 ~ 50℃ |
-20 ~ 60℃ |
| 防護等級 |
探頭IP68 / 表頭IP65 |
探頭IP68 / 表頭IP65 |
| 特殊功能 |
自診斷、多檔濾波調節 |
無 |
| 語言支持 |
中/英文可切換 |
中/英文可切換 |
? 應用行業

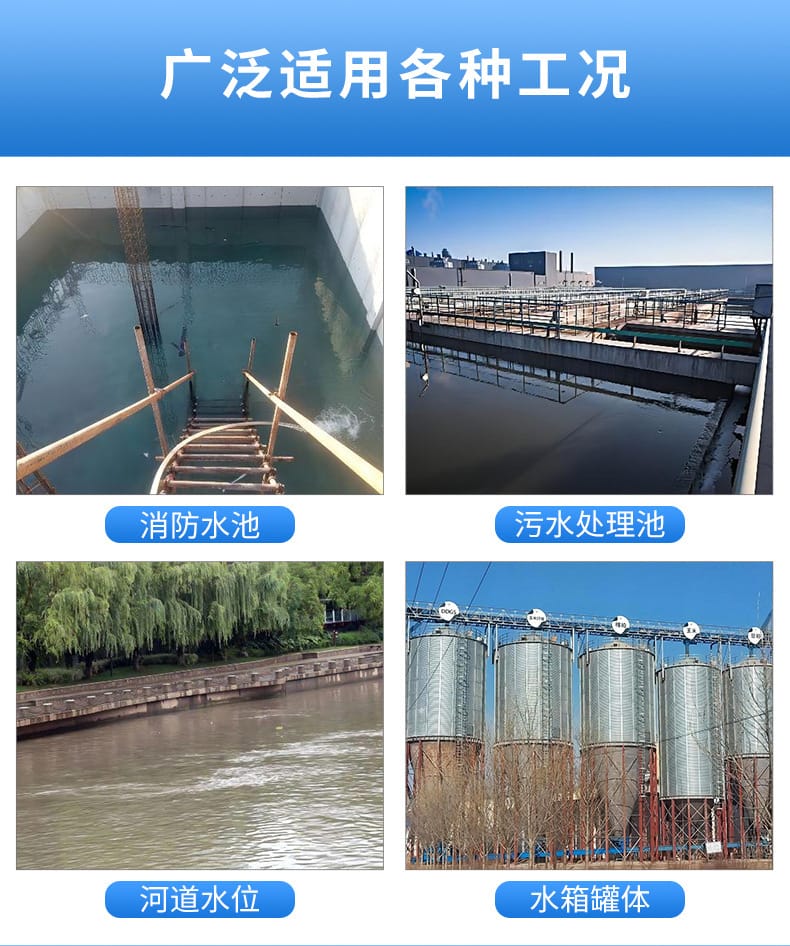

產品廣泛適用于各類開放及封閉容器的液位/物位連續監測，典型應用領域包括：
- 環保水務：污水處理廠、污水泵站、河道水位監測、消防水池液位控制。
- 工業制造：化工儲罐、自來水水箱、固體料倉/料堆監測、反應釜液位跟蹤。
- 市政水利：排水井、水庫、灌溉渠道、供水管網壓力與流量配套監測。

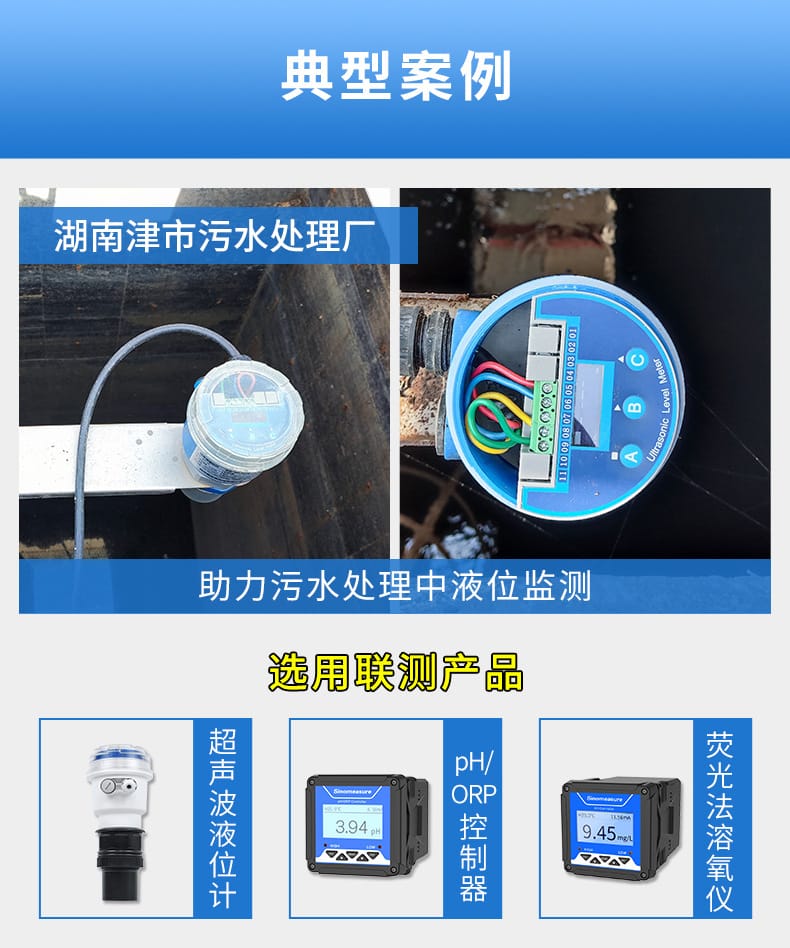

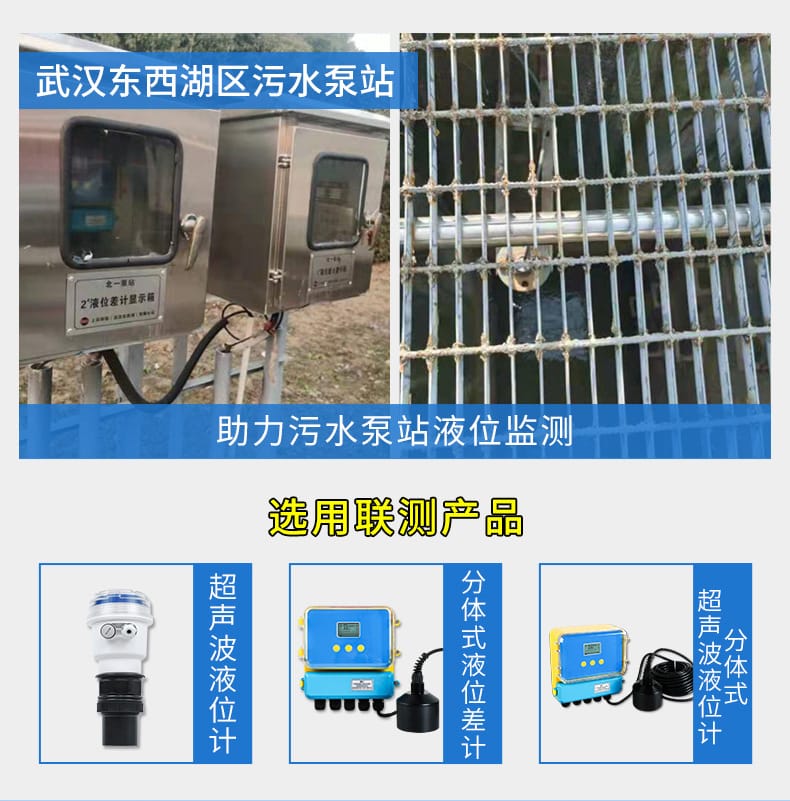

- 標桿案例：湖南津市污水處理廠液位監測項目、武漢東西湖區污水泵站液位差計顯示系統。
?? 安裝條件

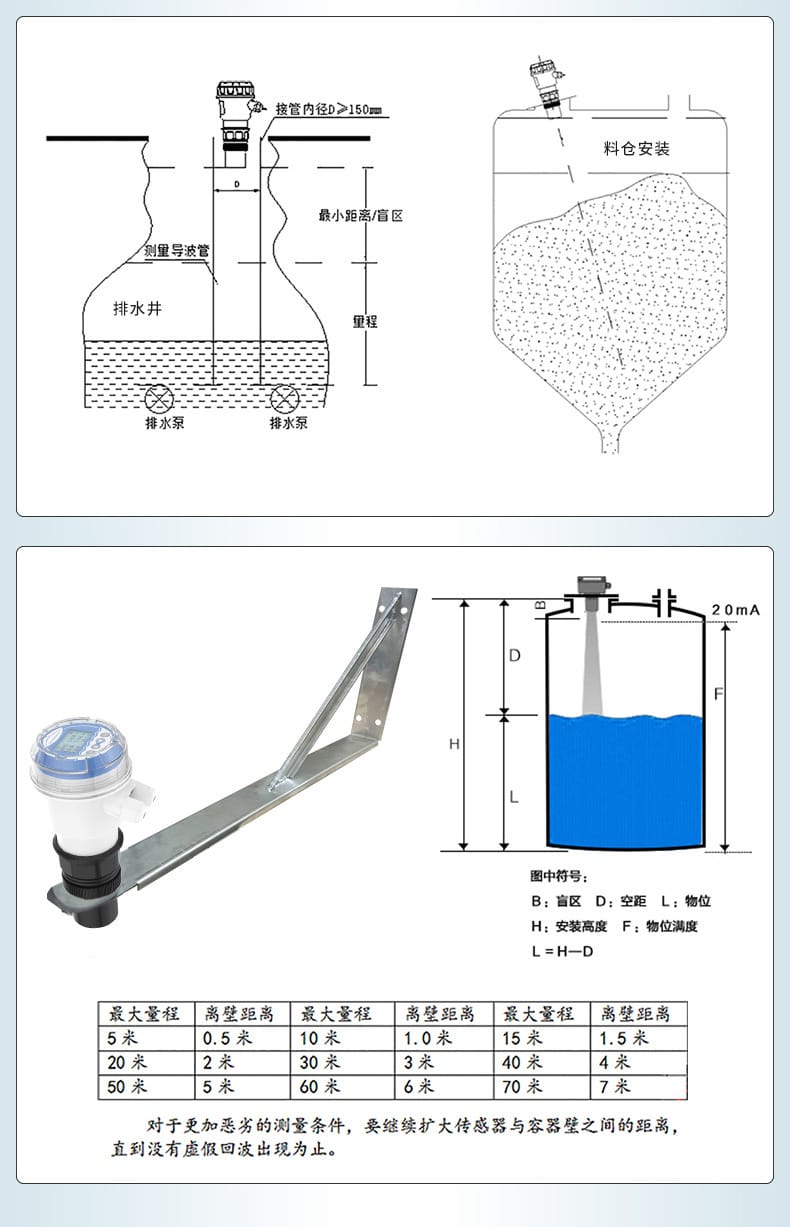

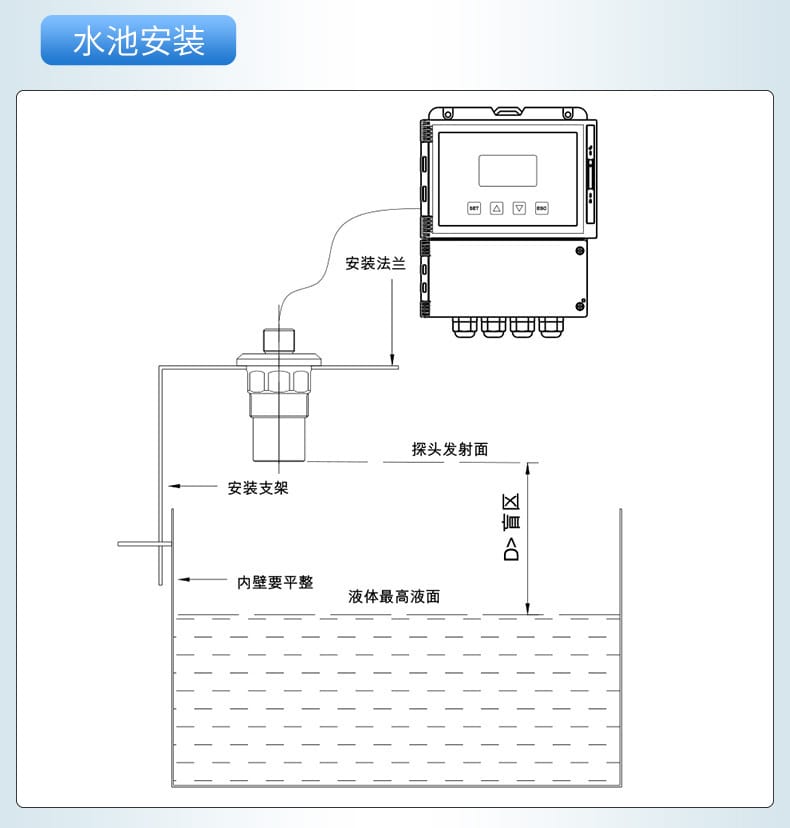

- 安裝面要求：容器內壁需保持平整光滑，避免凸起或凹陷導致聲波散射；探頭發射面必須嚴格垂直于被測介質表面。
- 離壁距離規范（防虛假回波）：
| 最大量程 | 最小離壁距離 | 最大量程 | 最小離壁距離 |
|---|---|---|---|
| 5米 | 0.5米 | 40米 | 4米 |
| 10米 | 1.0米 | 50米 | 5米 |
| 15米 | 1.5米 | 60米 | 6米 |
| 20米 | 2.0米 | 70米 | 7米 |
注：在泡沫、蒸汽等惡劣工況下，需進一步擴大傳感器與容器壁的距離，直至儀表無虛假回波顯示為止。

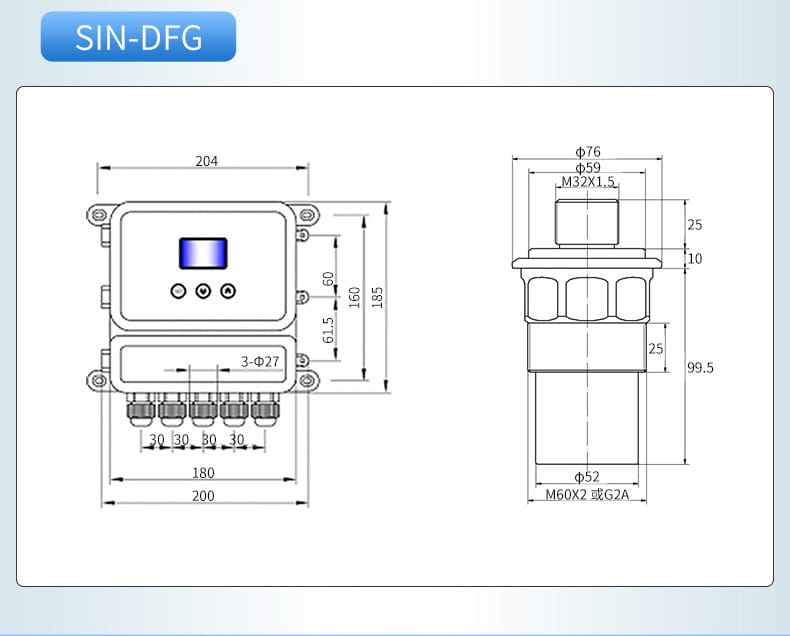

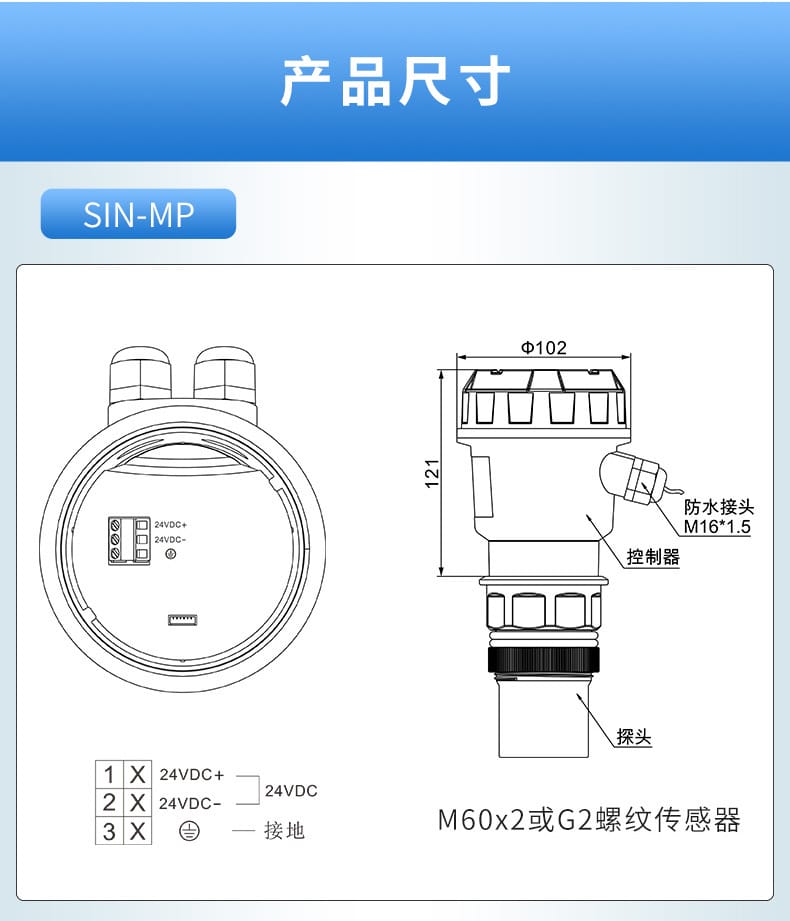

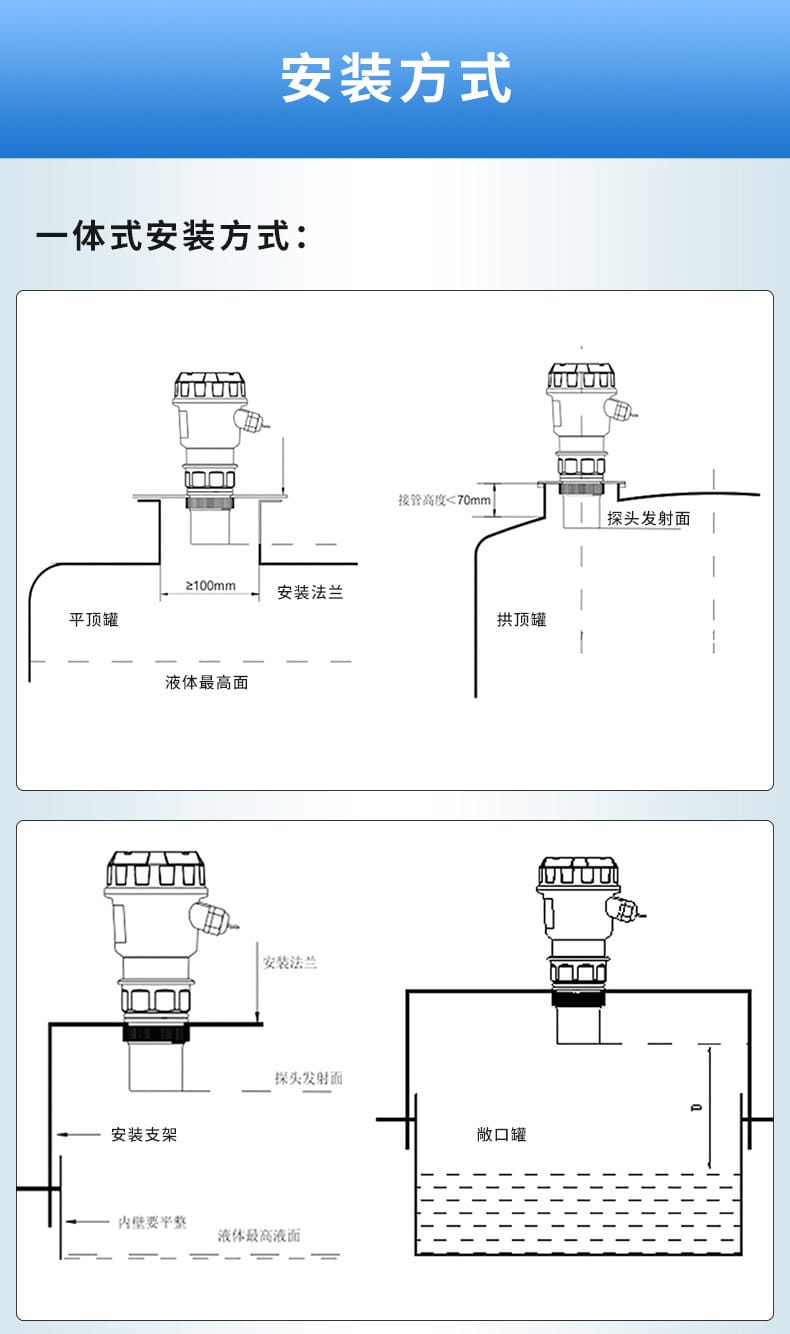

- 接管與法蘭：推薦接管內徑 D≥150mm；螺紋規格支持 M60×2 或 G2；一體式安裝高度建議 ＜70mm。
- 空間計算：遵循公式
L = H - D（L為實際物位，H為安裝高度，D為空距），確保滿液位時不超出量程上限。

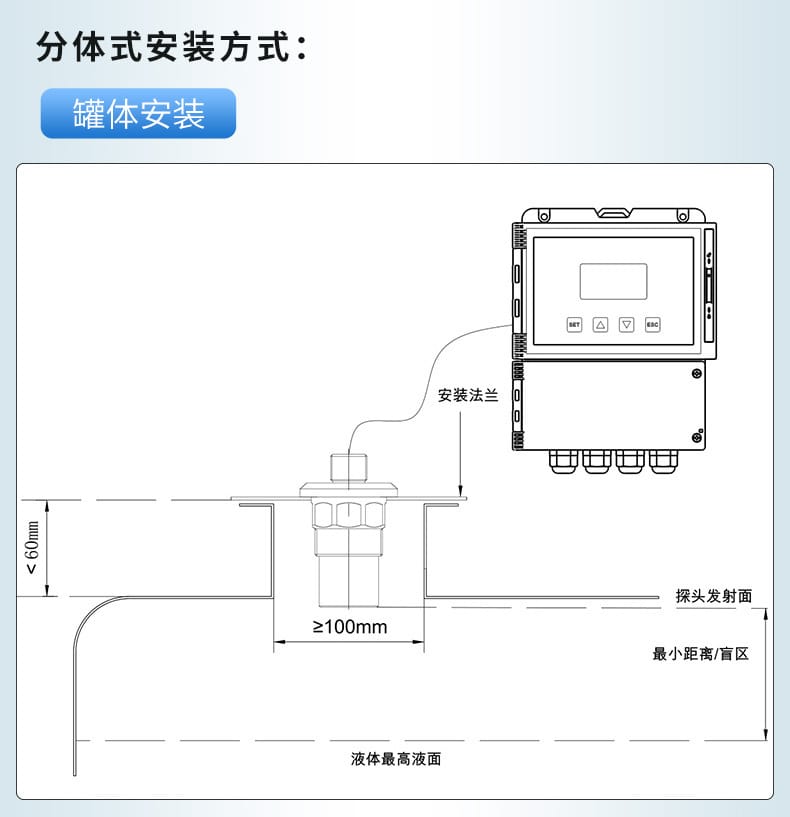

- 分體式布線：探頭與顯示表頭分離安裝時，信號線纜需采用屏蔽線并妥善接地，防水接頭需擰緊密封，防止水汽侵入與電磁干擾。
?? 注意事項

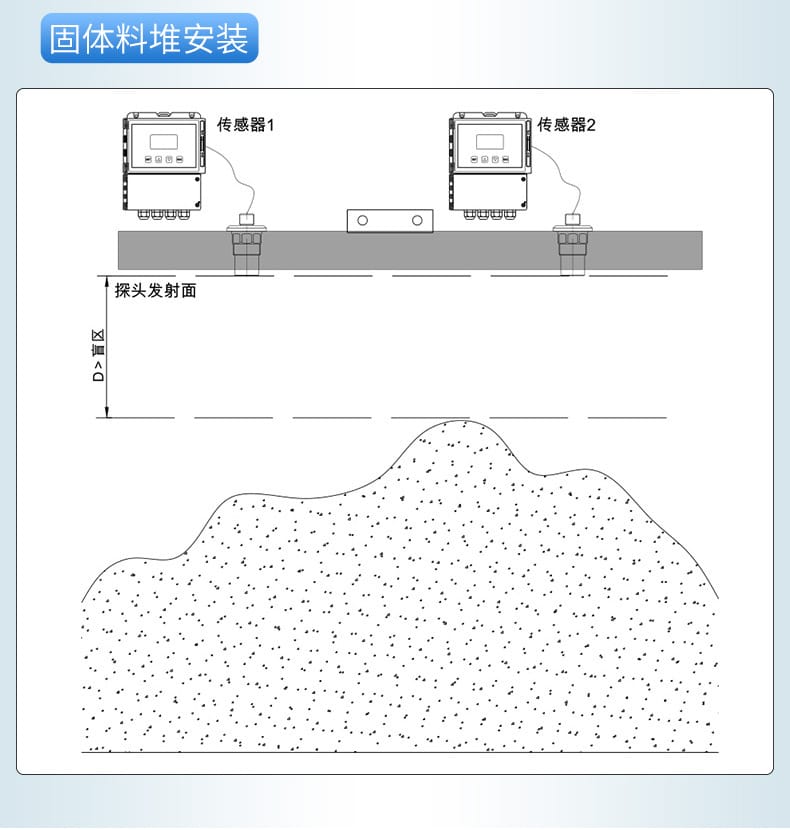

- 嚴格規避盲區：安裝時必須預留至少0.3~0.35米的測量盲區，確保最高液位始終高于此距離，否則將引發數據跳變、亂碼或探頭丟波報警。
- 介質聲學特性：超聲波無法穿透真空，且易被強吸聲介質（如濃泡沫、絮狀物、高濃度粉塵）吸收衰減，選型前務必評估介質物理特性。
- 環境防護建議：雖具備智能溫補功能，但仍應避免探頭直曬暴曬或置于劇烈溫差突變區；戶外長期使用建議加裝遮陽防雨罩。
- 電氣接線規范：直流供電嚴禁正負極反接；兩線制設備需串聯至電流回路，不可并聯電壓采集；防爆區域使用須核對設備防爆等級標識。
- 日常維護校準：定期使用軟布清理探頭表面附著的水垢、藻類或油污；長期運行后若發現系統性偏差，可通過面板按鍵進行零點微調，或聯系廠家執行專業標定服務。
