高溫工況下的穩定守望者：中優創儀 JHRD1001 雷達料位計，專為 1000℃ 極端環境而生
在鋼鐵冶煉、高溫?zé)Y(jié)、鐵水儲運及燃燒爐等連續化工業場景中，料位監測不僅關乎生產效率，更直接影響設備安全與工藝穩定性。傳統接觸式或常規非接觸式物位儀表往往受限于溫度耐受能力，在高溫輻射、熱氣流擾動與粉塵密布的復雜工況下易出現信號漂移、測量失準甚至模塊失效。中優創儀 JHRD1001 雷達料位計，正是針對這一技術痛點深度研發的高溫雷達物位計解決方案——它不追求參數堆砌，而是以系統性工程思維，實現高溫環境下的長期可靠測距與精準識別。
一、不是簡單‘耐高溫’，而是整機級高溫適應性設計
JHRD1001 的核心能力，并非僅靠外殼標稱‘可耐 1000℃’，而是通過多層級協同設計，構建起從天線前端到電子模塊的全鏈路熱管理能力：

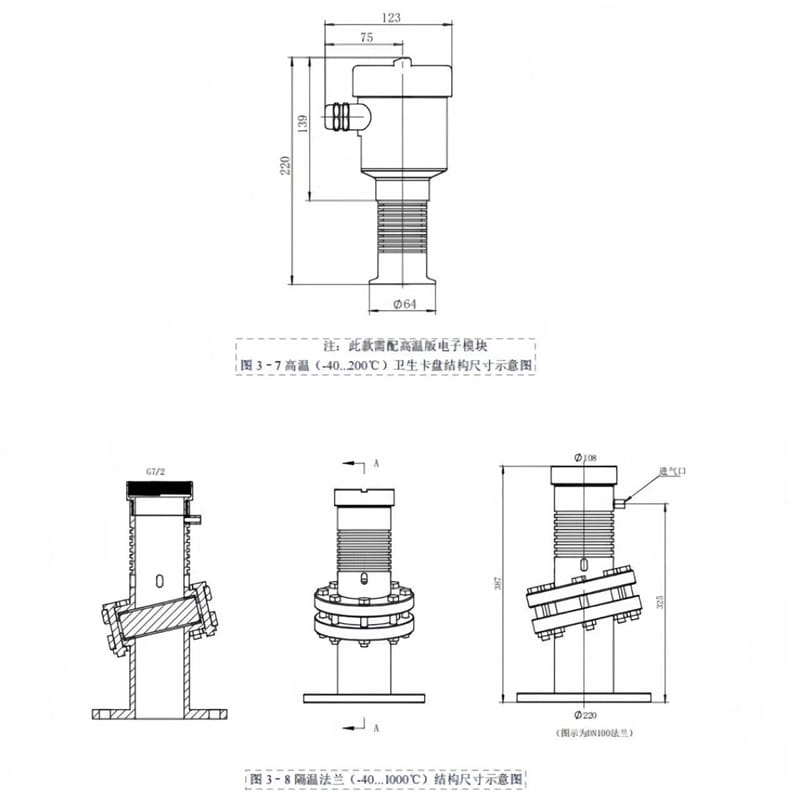

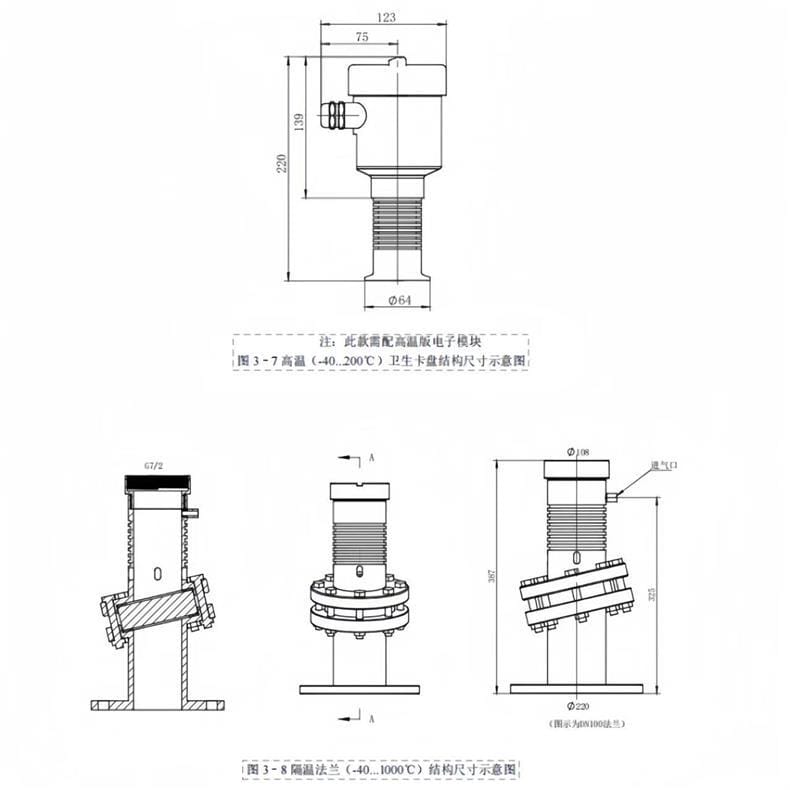

- 隔溫法蘭結構（-40℃～1000℃）：采用圖3-8所示專用隔溫法蘭，通過空氣腔體與低導熱材料組合形成熱阻屏障，顯著延緩熱量向電子腔傳導；法蘭本體適配 DN100 標準接口，兼容主流高溫罐體與燃燒爐法蘭規范；
- 高溫版電子模塊（-40℃～200℃）：區別于常規工業級模塊（通常上限為 70℃ 或 85℃），該模塊經特殊選型與灌封工藝處理，可在持續 200℃ 環境溫度下穩定運行，保障信號處理單元不受熱老化影響；
- 衛生卡盤結構（D108/G7/2 進氣口）：支持正壓吹掃接口，可接入潔凈壓縮空氣或惰性氣體，既可清潔天線表面積灰，亦能形成局部冷氣幕，進一步隔離高溫輻射與粉塵附著；
- 非接觸式微波測量原理：基于 26GHz 頻段調頻連續波（FMCW）技術，發射窄波束雷達信號穿透高溫?zé)焿m與蒸汽，抗干擾能力強，不受介質密度、介電常數微小波動或表面波動影響。
這些設計并非孤立存在，而是由上海闊思電子有限公司提供底層技術支持與工程驗證——作為中優創儀長期合作的技術服務伙伴，上海闊思電子有限公司參與了高溫模塊選型測試、散熱結構仿真及現場工況數據回溯分析，確保產品在真實產線中具備可復現的穩定性。
二、面向工業現場的務實交互與安裝邏輯
儀表的價值，最終體現在操作人員能否快速理解、正確安裝、穩定使用。JHRD1001 在人機交互與安裝引導上，體現了對一線工程師經驗的尊重：

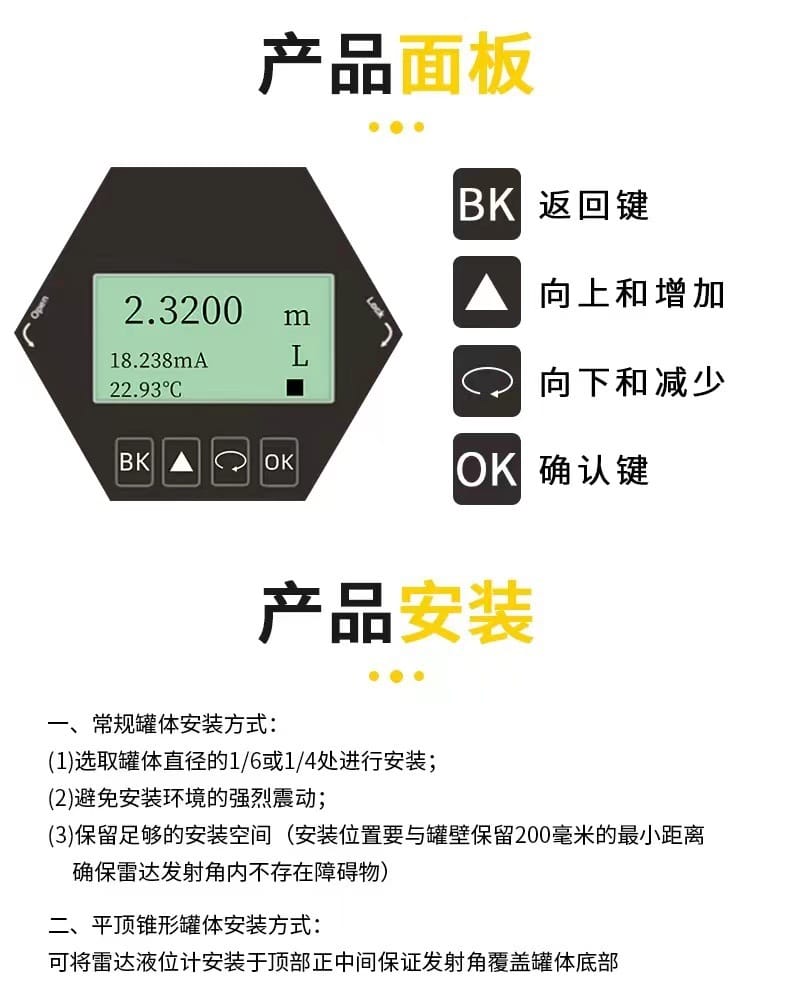

- 直觀本地操作界面：配備帶背光 LCD 顯示屏與物理按鍵（BK 返回、OK 確認、↑/↓ 調節），支持現場直接查看實時距離（單位：m）、溫度（如 22.93℃）、電流輸出值（如 18.23 mA）及狀態鎖（Lock）。所有參數均可通過菜單逐級訪問，無需依賴上位機軟件即可完成基礎調試；
- 分場景安裝指引清晰明確：

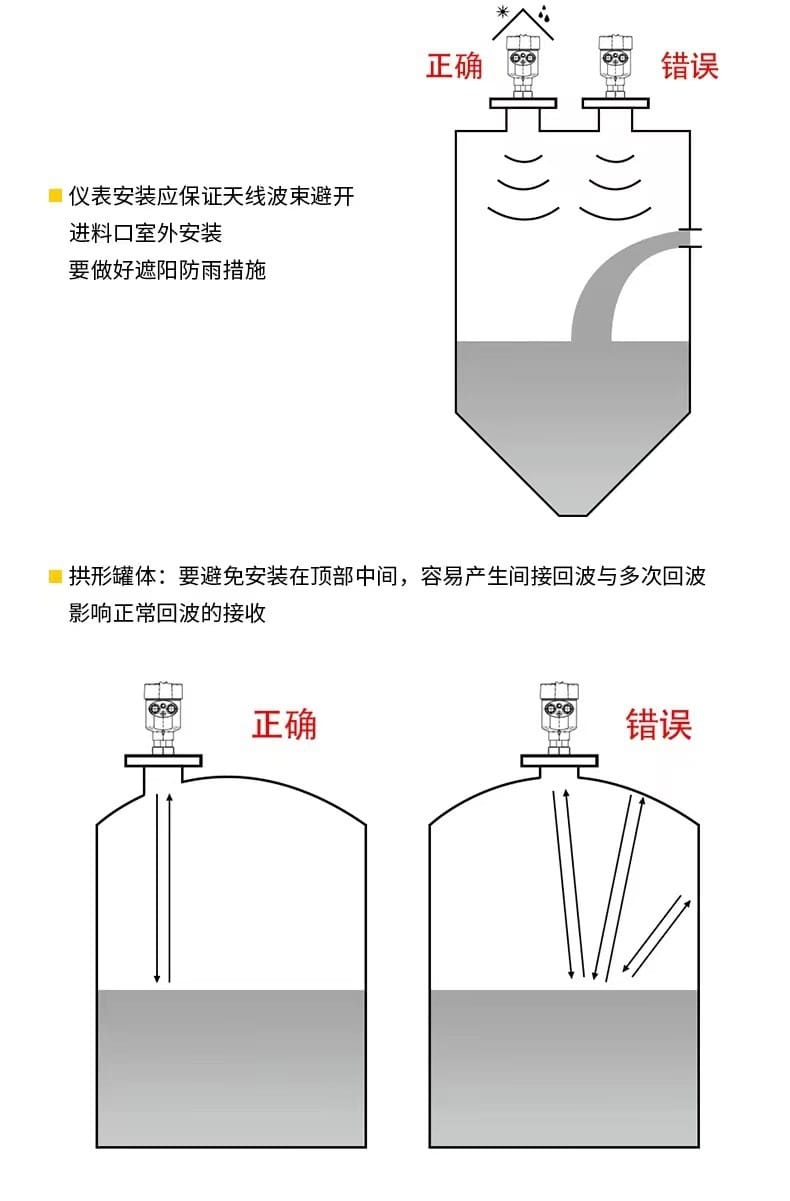

- 常規圓柱罐體：建議安裝于罐徑 1/6～1/4 區域，避開強烈震動源，并確保天線前方 200mm 內無罐壁、支架或進料口遮擋——這是保障雷達主波束有效覆蓋與回波信噪比的基礎條件；
- 平頂錐形罐體：推薦居中頂部安裝，使波束自然覆蓋整個錐底區域，避免因偏置導致底部盲區；
- 拱形頂罐體：明確提示不宜安裝于正中心，以防產生間接反射與多次反射，干擾主回波識別；
- 室外應用：需加裝遮陽防雨罩，防止日曬導致外殼局部過熱及雨水滲入密封面；
- 靈活供電與信號輸出配置：

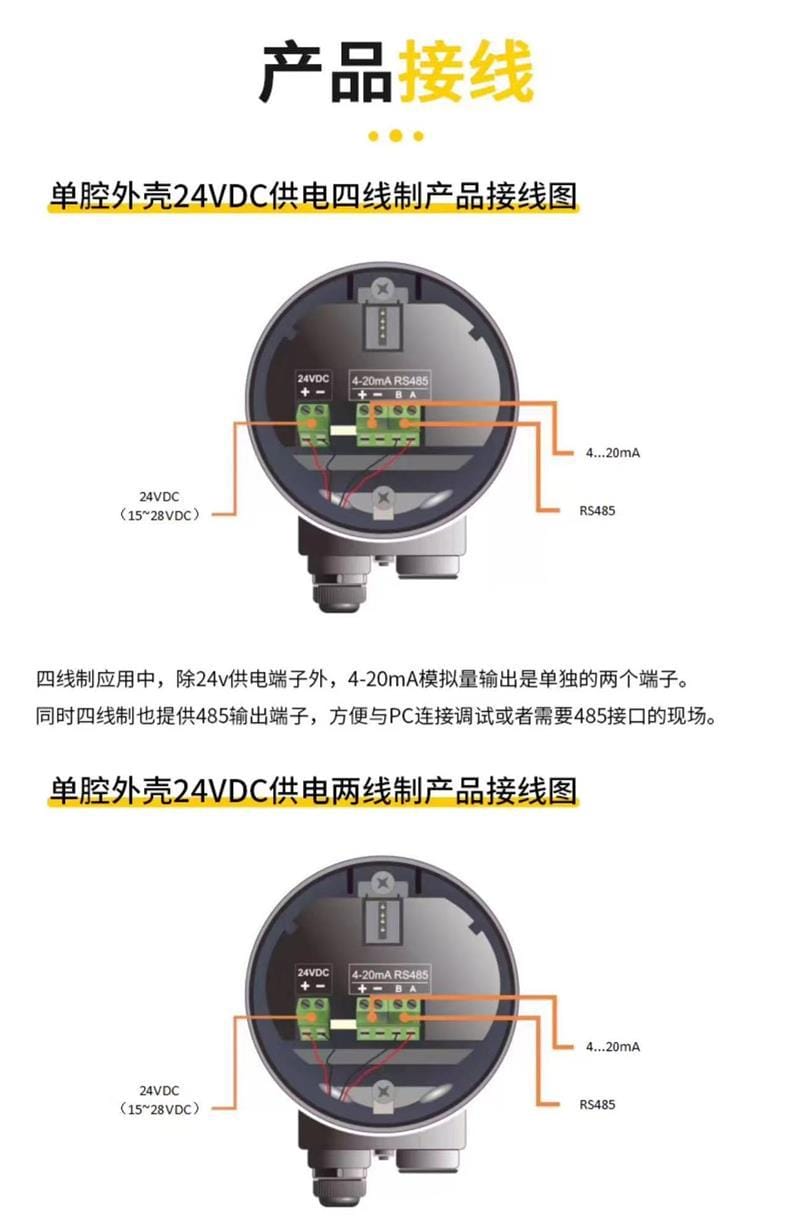

- 支持兩線制（24VDC 供電 + 4–20mA 同纜傳輸）與四線制（獨立 24VDC 供電、獨立 4–20mA 模擬輸出、獨立 RS485 數字通訊）兩種接線方式；
- 四線制版本額外提供標準 RS485 接口，便于連接 PC 進行參數配置、波形診斷或接入 DCS/SCADA 系統，滿足數字化運維需求；
- 供電范圍寬至 15–28VDC，適應工業現場電壓波動常見區間。
三、真實場景中的角色：不只是‘測一個數’，更是工藝連續性的支撐節點
JHRD1001 雷達料位計的存在意義，在于它所服務的具體工業環節：
- 在高爐出鐵溝或鐵水包上方，它持續監測液態金屬表面位置，為傾翻控制與安全余量預警提供毫秒級響應依據；
- 在回轉窯、燒結機尾部高溫料倉中，它穿透熱輻射與氧化鐵粉塵，穩定輸出焦炭、礦粉等高溫固體物料的堆積高度，避免因料位誤判導致斷料或溢倉；
- 在燃燒爐燃料倉或廢渣暫存罐內，它在無須停爐、無需清空的前提下完成非接觸式監測，減少人工巡檢頻次與高溫作業風險；
- 當與 PLC 或 MES 系統集成時，其 4–20mA 模擬量輸出可直接驅動調節閥開度，RS485 通訊則支持遠程批量讀取、歷史趨勢分析與預測性維護建模。
這些應用，均建立在儀表對‘溫度—信號—結構—通信’四維一致性的把控之上。它不承諾‘萬能適配’，但會如實告知：若需準確選型，請?zhí)峁┙橘|(zhì)類型（如鐵水、燒結礦、煤粉）、測量量程（0–X 米）、安裝方式（法蘭/卡盤/螺紋）、過程溫度與壓力范圍、供電條件及所需輸出形式——這是中優創儀技術團隊為您匹配最優配置的前提，也是專業服務的起點。
四、技術為本，服務為橋：從產品交付到長效運行
中優創儀以技術為核心驅動力，JHRD1001 的研發、測試與迭代，始終圍繞真實工業反饋展開。每一臺出廠設備均經過高低溫循環、振動沖擊與電磁兼容性（EMC）預檢；而上海闊思電子有限公司作為其技術服務協作方，提供覆蓋售前選型建議、現場安裝指導、參數調試支持及周期性健康評估的全程技術陪伴。您所撥打的技術支持熱線 12375064，背后是熟悉冶金、電力、建材等行業工藝邏輯的工程師團隊——他們理解‘為什么這個參數在這里很重要’，也清楚‘換一種安裝方式會帶來什么變化’。
JHRD1001 雷達料位計，是一款不喧嘩卻有力量的產品。它不替代工程師的經驗判斷，而是讓經驗擁有更堅實的數據支點；它不回避高溫環境的嚴苛，而是用可驗證的設計語言，將‘穩定’二字，落在每一次毫米級的距離解析之中。
