中優創儀 JHRD807 雷達液位計產品規格書

一、核心特點

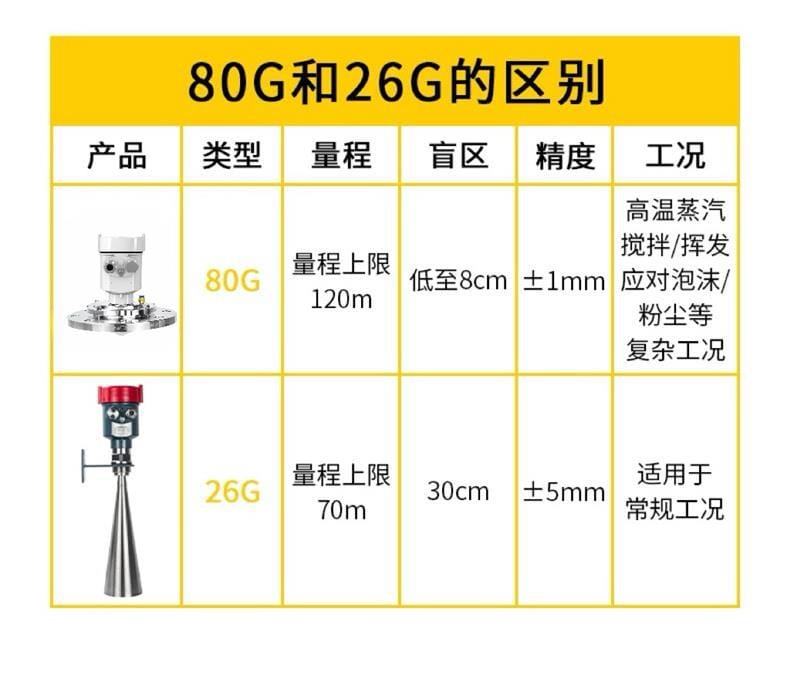

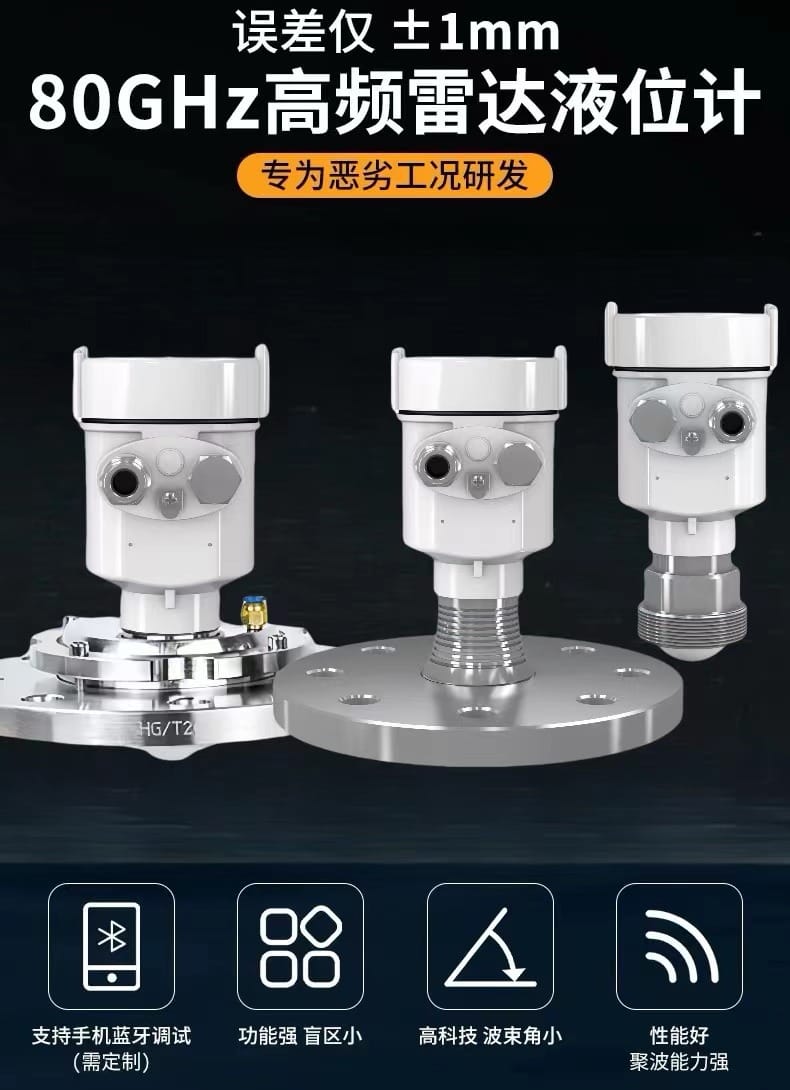

1. 高精度與高頻率 采用 80GHz 調頻連續波技術，相比傳統 26GHz 設備，具有更小的天線口徑和更強的聚波能力。測量精度高達±1mm，量程上限可達 120 米，盲區低至 8cm，適用于長距離及小量程的高精度測量需求。

2. 卓越抗干擾性能 專為惡劣工況研發，具備超強穿透力。無懼粉塵干擾、蒸汽油污附著、污水泡沫干擾、強腐蝕液體、攪拌干擾及超高溫環境。有效應對揮發、復雜工況下的虛假回波問題。

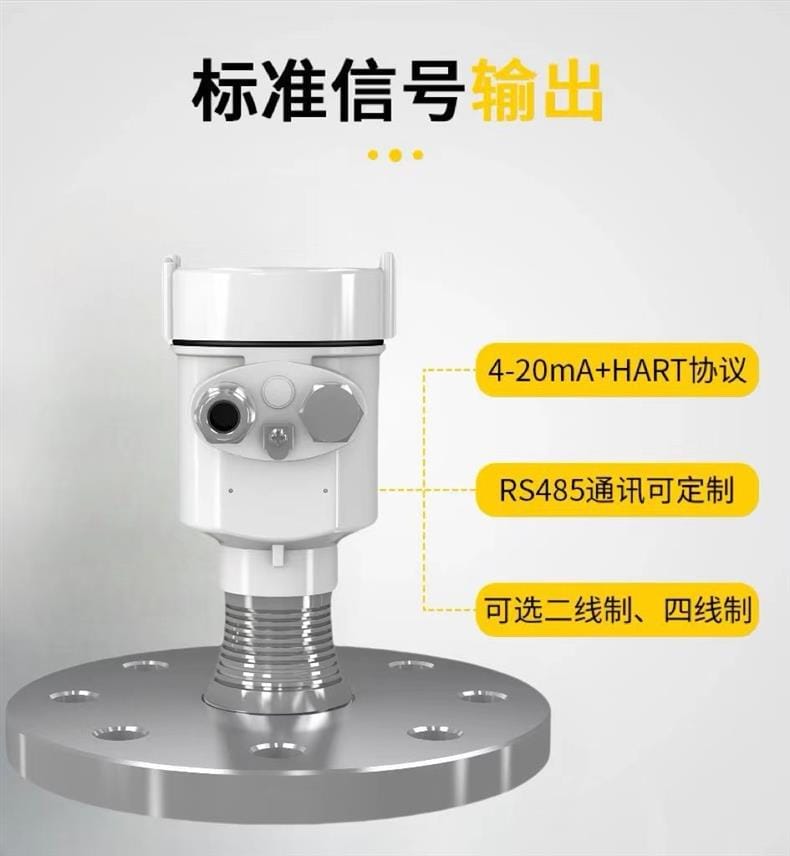

3. 靈活的信號輸出與供電 支持標準信號輸出：4-20mA + HART 協議，可定制 RS485 通訊接口。供電方式靈活，默認 12~28VDC（典型值 24VDC），可定制 AC220V。提供二線制與四線制可選方案，適應不同現場布線需求。

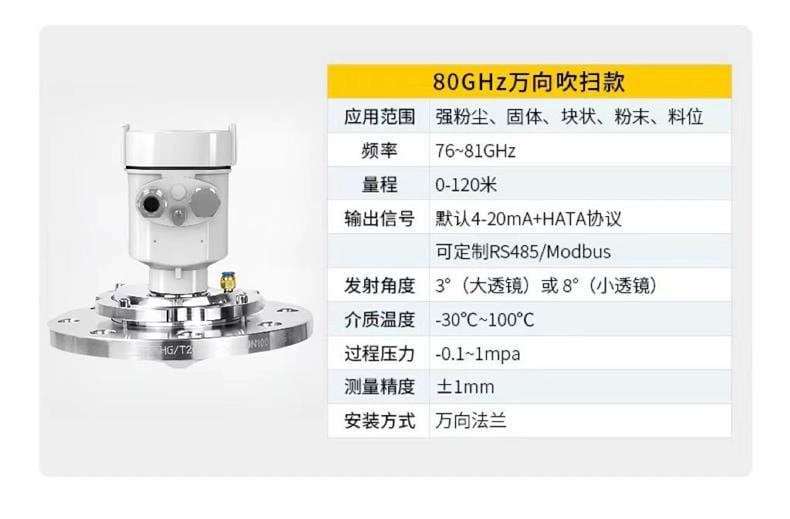

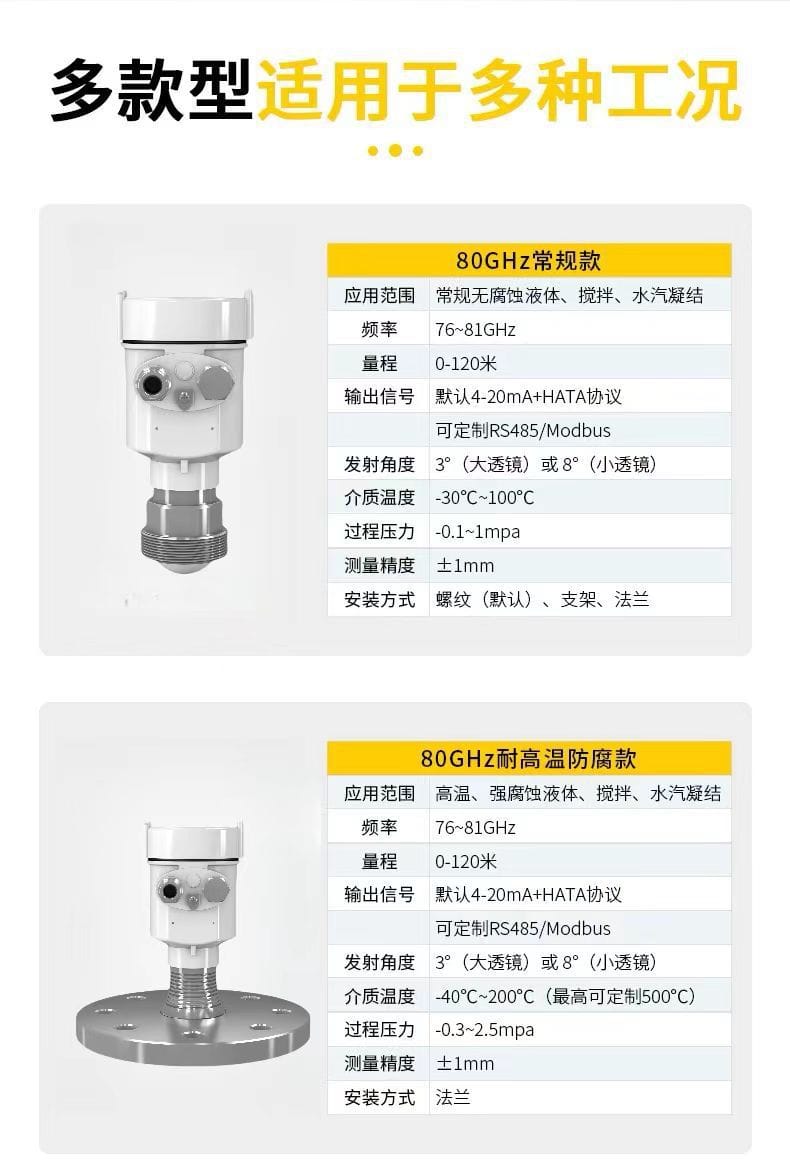

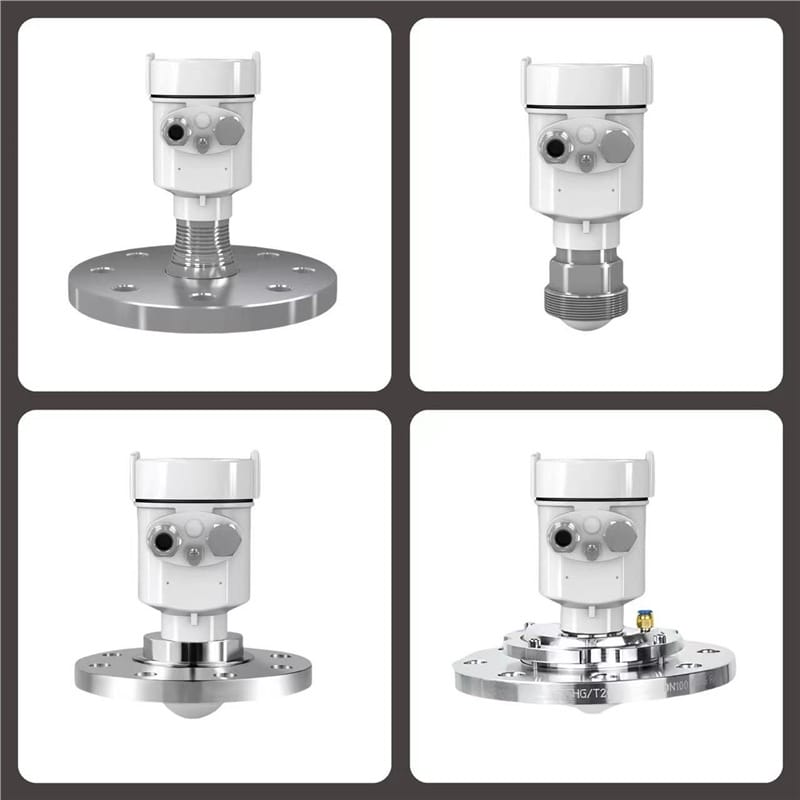

4. 多樣化的安裝與材質 外殼材質提供鋁合金或不銹鋼選項。過程連接類型豐富，包括管螺紋、萬向法蘭、防腐法蘭、衛生卡盤及石英隔離法蘭。萬向法蘭安裝為傳統法蘭的升級版，更加靈活廣泛。

二、技術參數

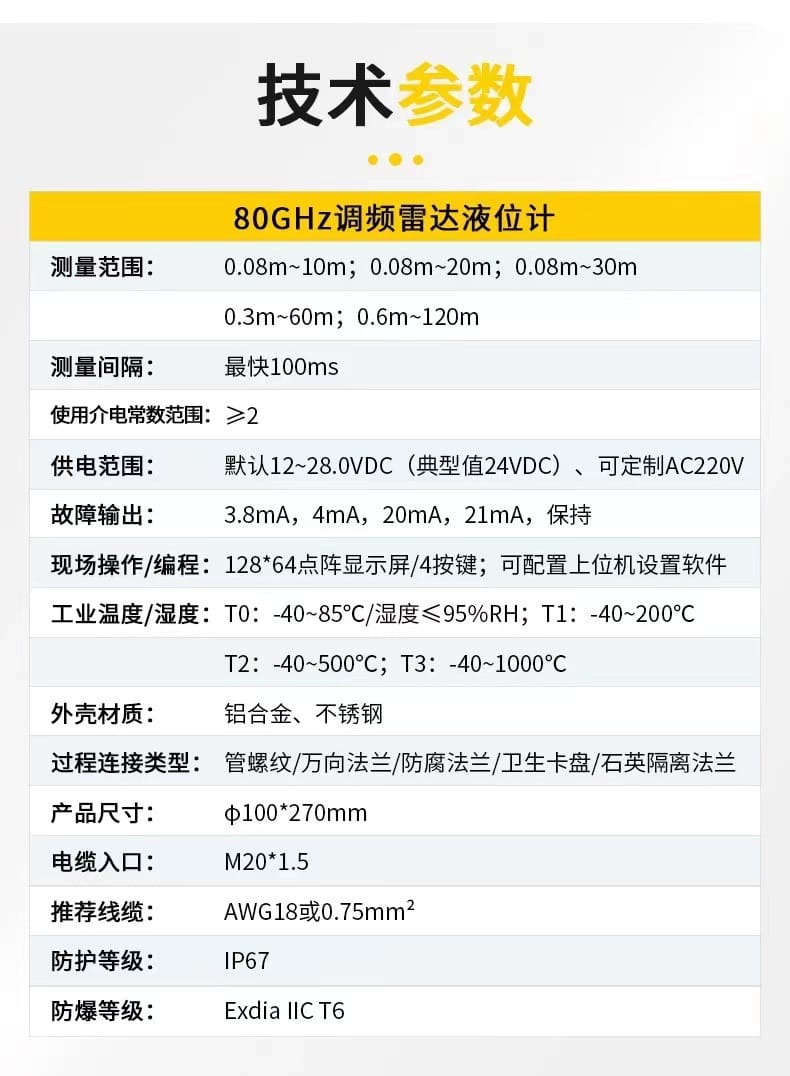

參數項目	技術指標
工作頻率	80GHz (76~81GHz)
測量范圍	0.08m~10m; 0.08m~20m; 0.08m~30m; 0.3m~60m; 0.6m~120m
測量間隔	最快 100ms
使用介電常數	≥2
供電電源	12~28VDC (默認), 可定制 AC220V
故障輸出	3.8mA, 4mA, 20mA, 21mA, 保持
顯示操作	128*64 點陣顯示屏 / 4 按鍵；支持上位機配置軟件
環境溫度	T0: -40~85℃; T1: -40~200℃; T2: -40~500℃; T3: -40~1000℃
介質溫度	-30℃~100℃ (常規款); -40℃~200℃ (耐高溫款，最高定制 500℃)
過程壓力	-0.1~1MPa (常規); -0.3~2.5MPa (耐腐蝕款)
外殼材質	鋁合金、不銹鋼
防護等級	IP67
防爆等級	Exdia lIC T6
電纜入口	M20*1.5
推薦線纜	AWG18 或 0.75mm2
產品尺寸	Φ100 * 270mm

三、應用行業

本產品廣泛應用于需要非接觸式液位測量的工業場景，主要包括但不限于以下行業：

石油化工行業：柴油、石油、煤油儲罐的液位測量，特別是存在揮發性、腐蝕性液體的場合。
水處理行業：河道、水庫、深井的水位監測，以及污水處理中的泡沫干擾環境。
電力與能源：鍋爐汽包水位、高溫高壓蒸汽環境下的液位監控。
化工與制藥：強腐蝕液體、粉末、固體塊狀物料的料位測量（如 80GHz 萬向吹掃款）。
食品與飲料：衛生級卡盤連接，滿足食品級清潔要求。

四、安裝條件

為確保儀表正常工作并發揮最佳性能，請遵循以下安裝指南：

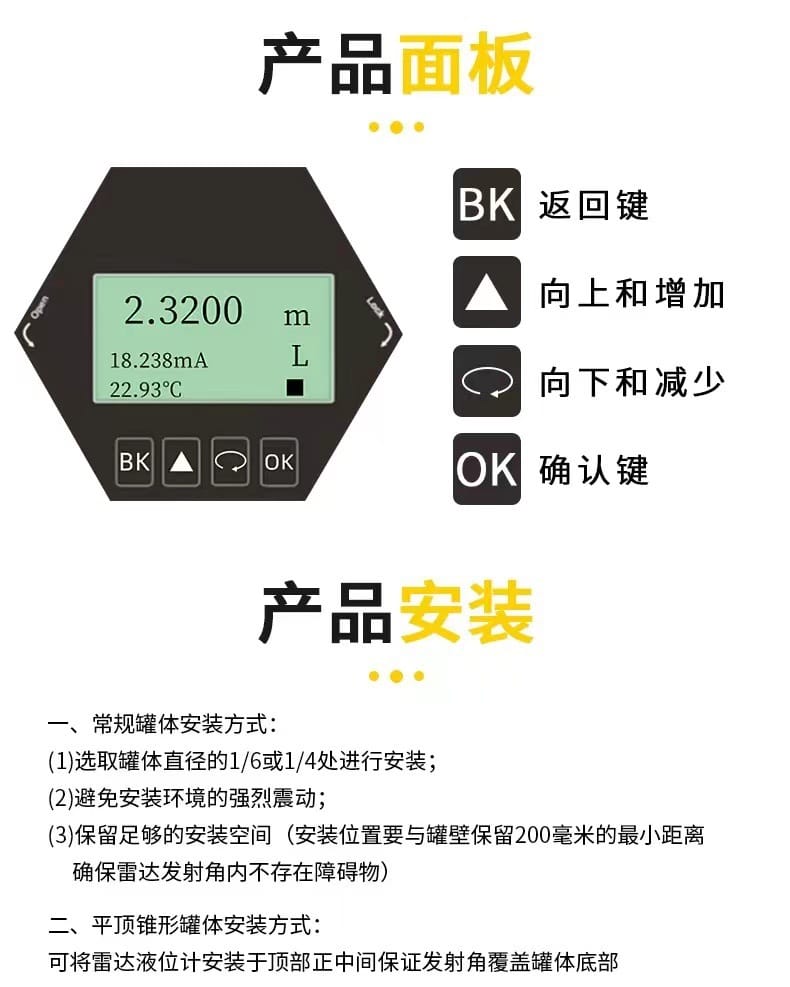

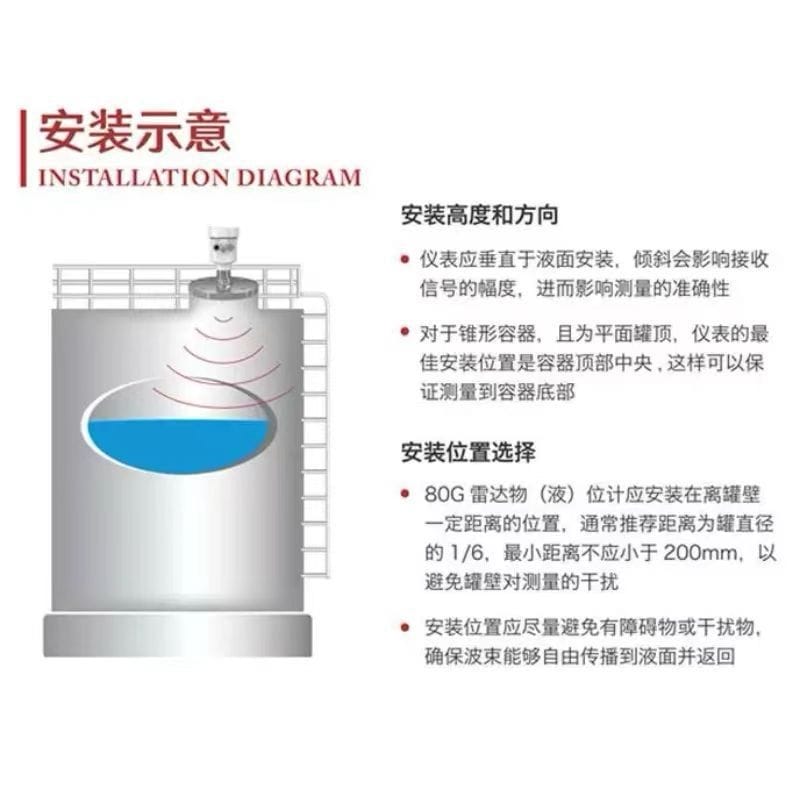

1. 安裝位置選擇

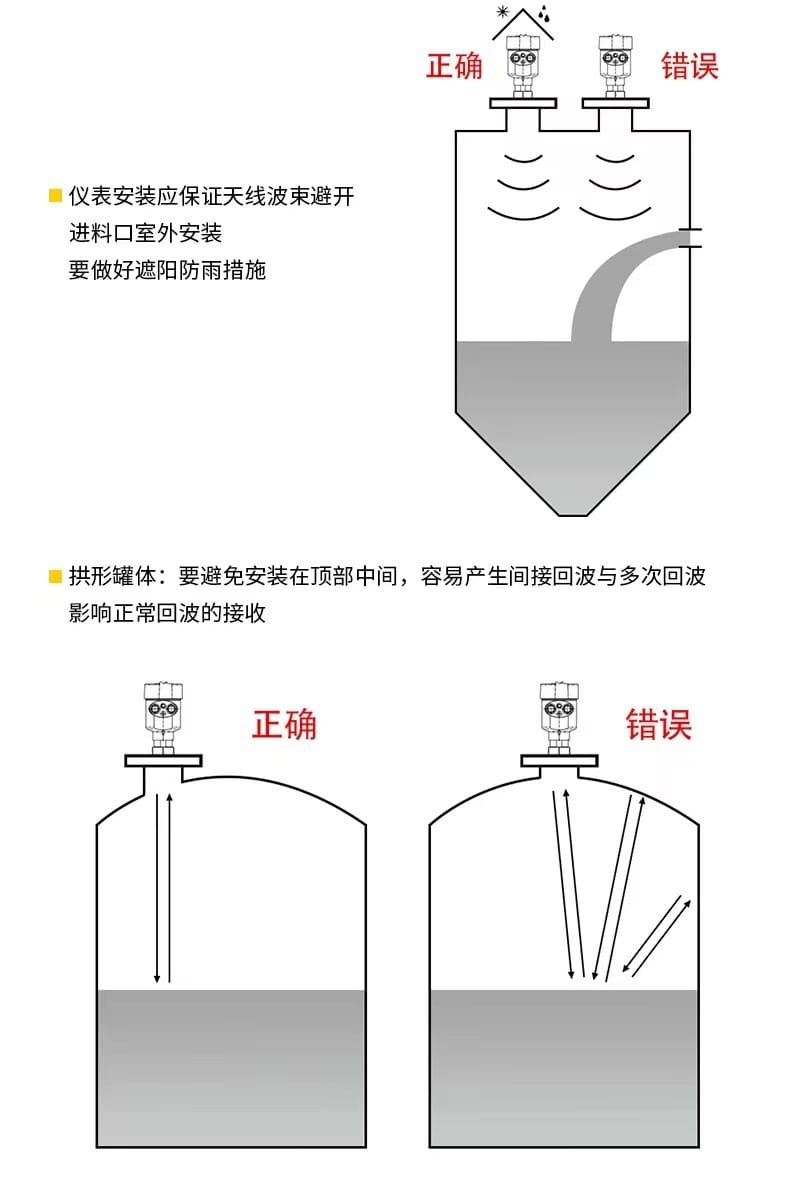

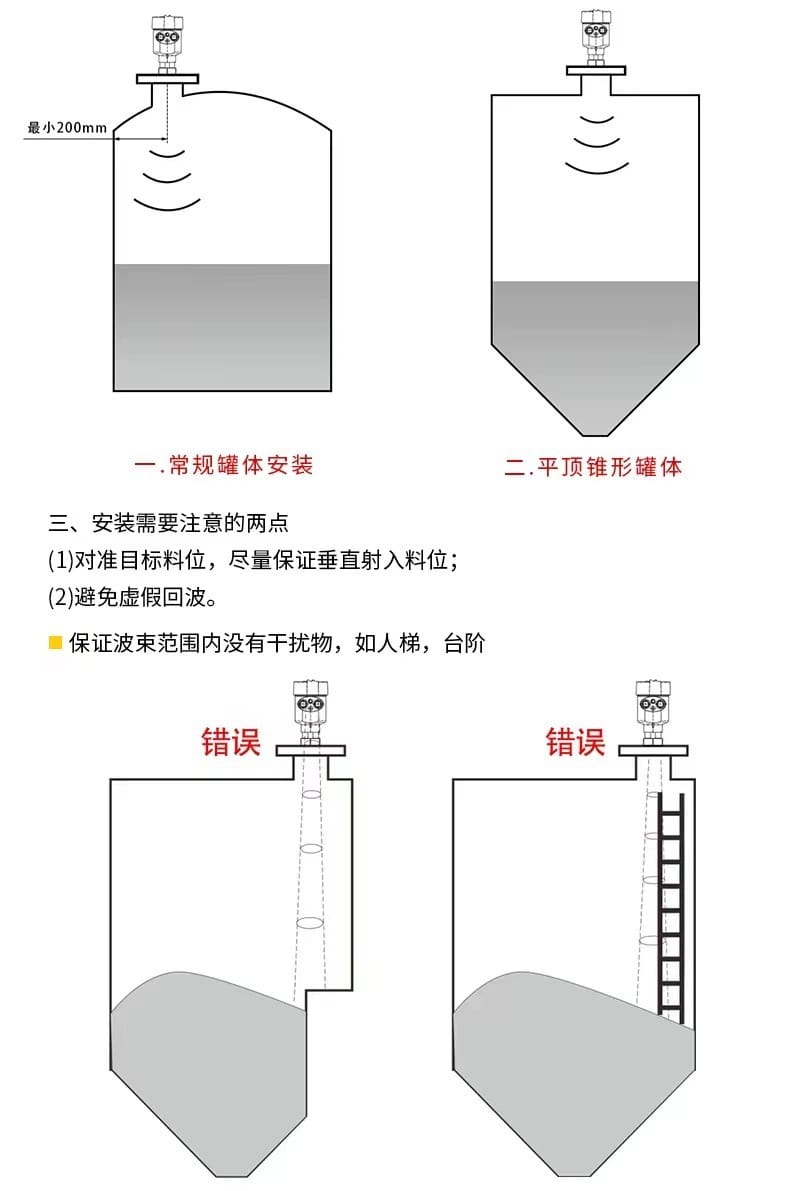

常規罐體：選取罐體直徑的 1/6 或 1/4 處進行安裝，避免安裝在頂部正中間（拱形罐體尤甚），以防產生間接回波與多次回波影響接收。
平頂錐形罐體：可將雷達液位計安裝于頂部正中間，保證發射角覆蓋罐體底部。
空間要求：安裝位置要與罐壁保留至少 200 毫米的最小距離，確保雷達發射角內不存在障礙物（如人梯、臺階）。

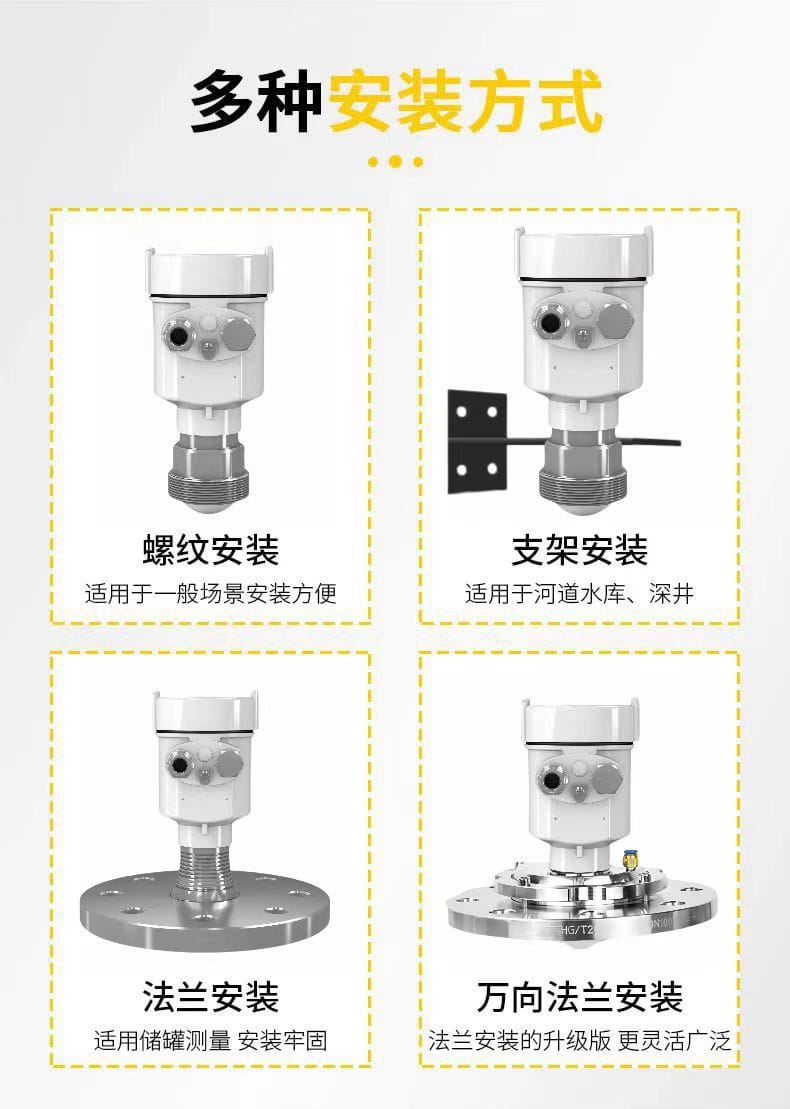

2. 安裝方式

支架安裝：適用于河道、水庫、深井等戶外或開放水域。

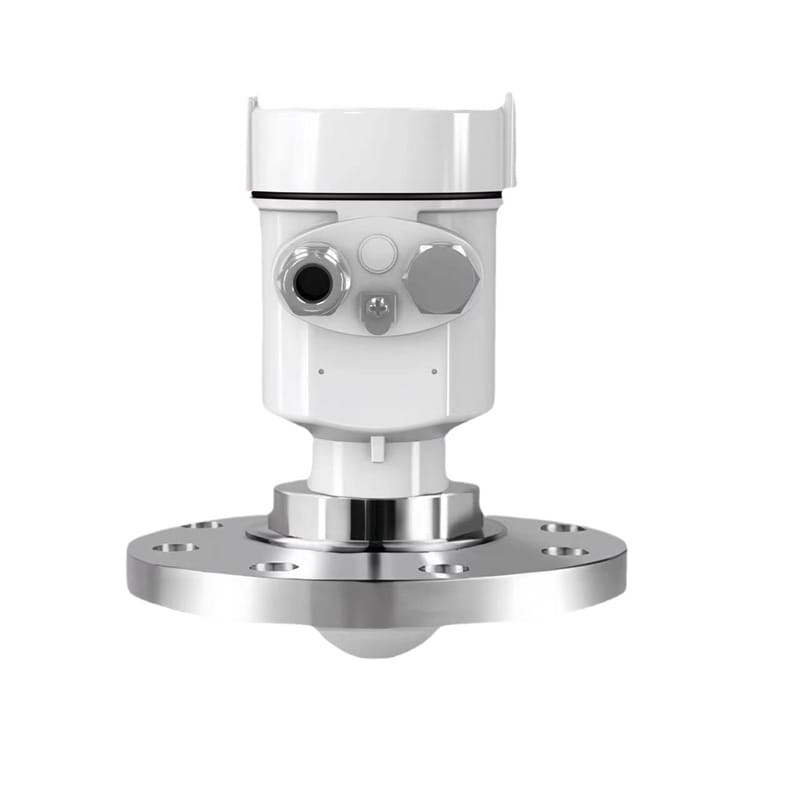

法蘭安裝：適用于大多數儲罐，推薦使用萬向法蘭以增強靈活性。
螺紋安裝：默認配置，適用于小口徑管道或容器。

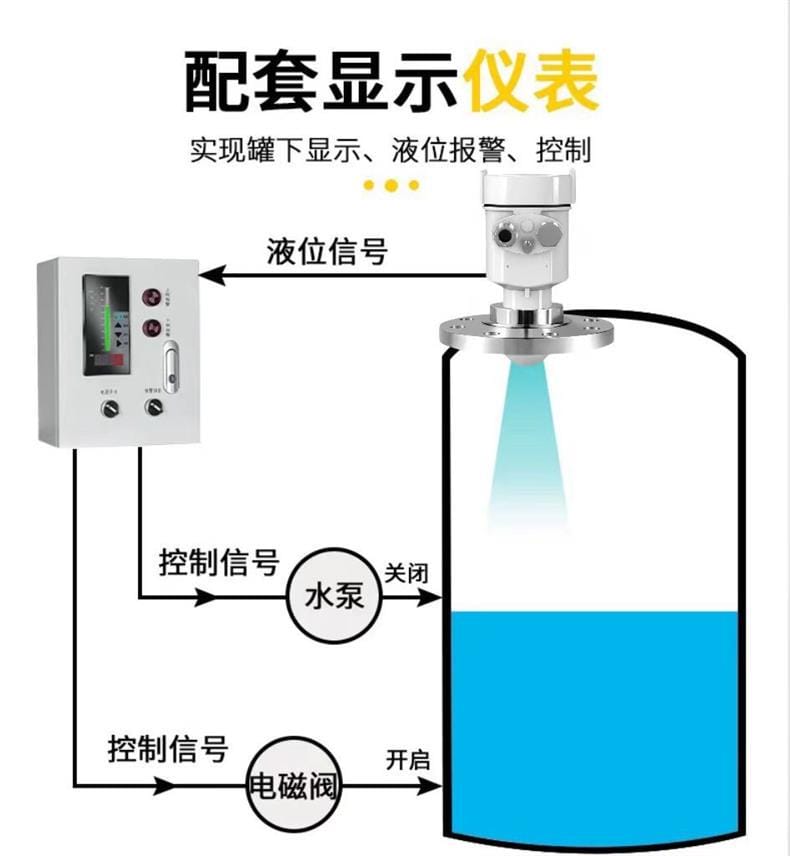

3. 配套儀表 可配套顯示儀表實現罐下顯示、液位報警、控制液位信號、關閉水泵及開啟電磁閥等自動化控制功能。

五、注意事項

在使用過程中，請注意以下事項以確保系統穩定運行：

對準目標：安裝時務必對準目標料位，盡量保證垂直射入料位，避免傾斜導致測量誤差。
避免虛假回波：保證波束范圍內沒有干擾物，如進料口、梯子、內部構件等。若無法避開，需通過調試優化抑制虛假回波。

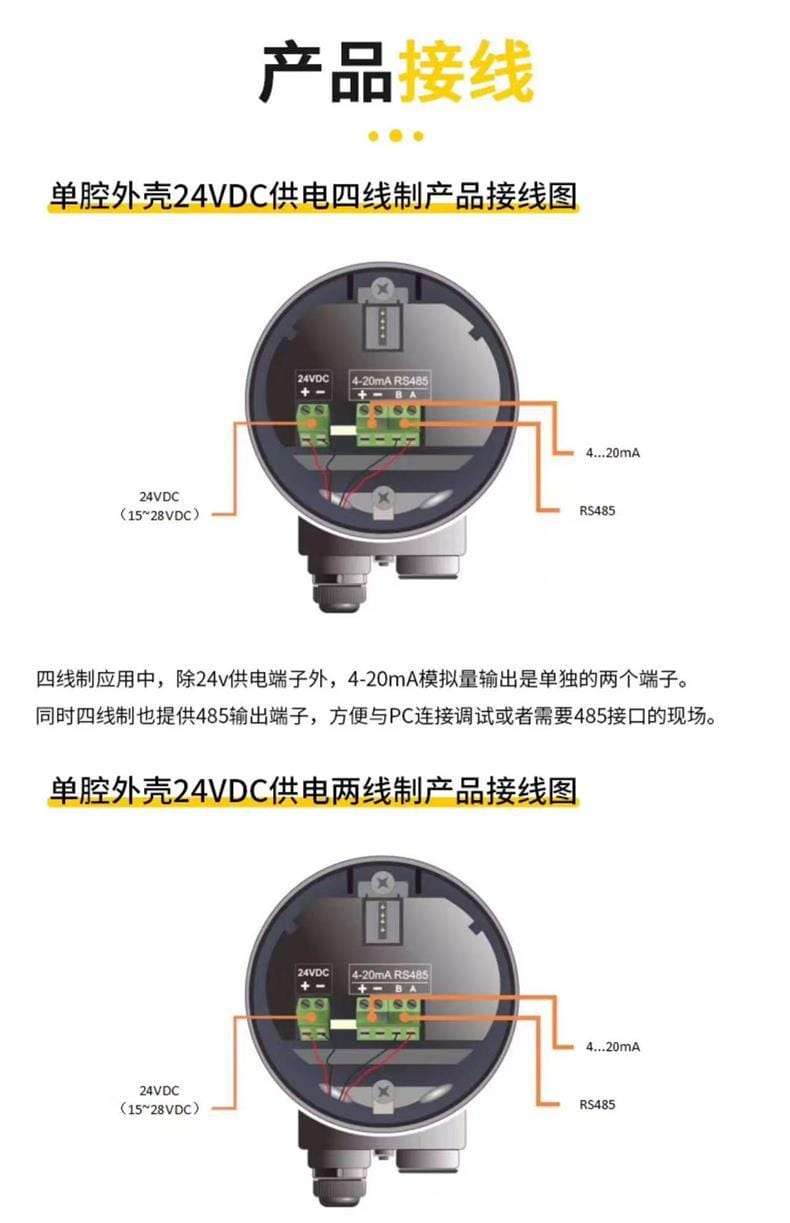

接線規范：
- 四線制：除 24V 供電端子外，4-20mA 模擬量輸出為單獨的兩個端子。同時提供 RS485 輸出端子，方便與 PC 連接調試。
- 兩線制：電流回路供電，注意極性連接。
- 所有接線應牢固，符合電氣安全規范。
環境防護：室外安裝要做好遮陽防雨措施，防止極端天氣損壞儀表電子部件。
選型確認：為確?？焖贉?zhǔn)確選型，請?jiān)诓少徢跋驈S家提供介質特性、量程、安裝方式、溫度/壓力、供電/輸出等詳細信息。
調試設置：首次使用前，建議通過面板按鍵或上位機軟件進行現場編程與參數配置，根據實際工況調整死區與增益。
