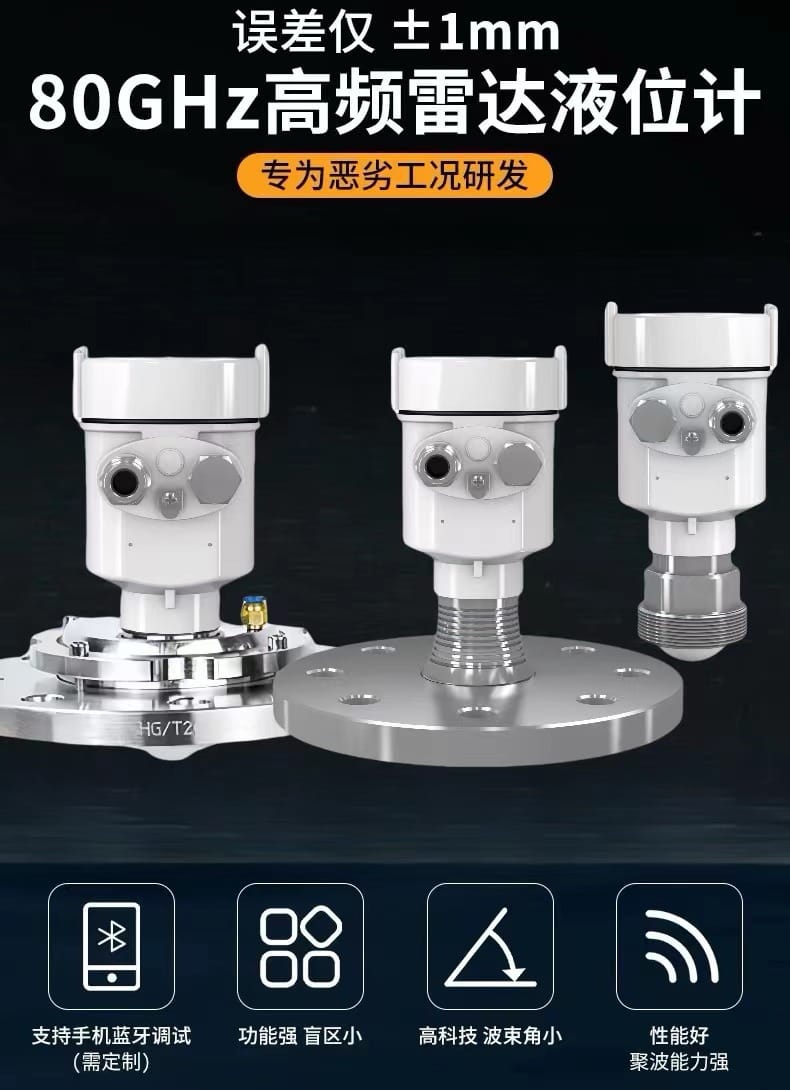

中優創儀 JHRD809 80GHz 高頻雷達料位計產品手冊
一、核心特點
- 超高精度：測量誤差僅±1mm，遠超傳統雷達液位計。
- 超強穿透力：采用 80GHz 調頻連續波技術，無懼強粉塵、蒸汽、油污附著及泡沫干擾。
- 非接觸測量：適用于固體、液體、漿料等多種介質，無需接觸被測物。

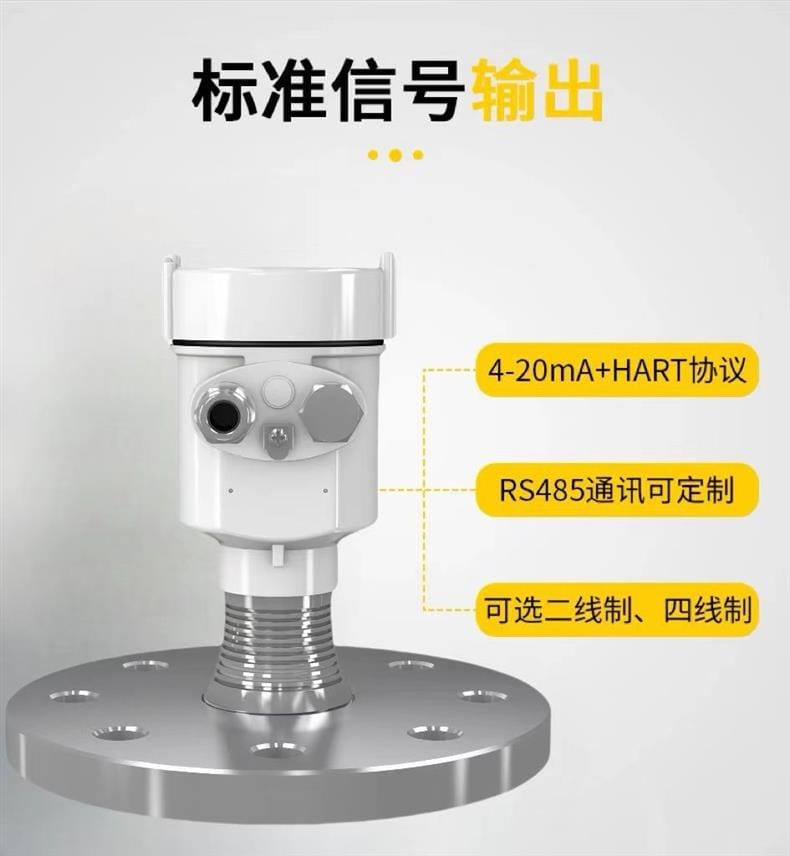

- 信號靈活：支持標準 4-20mA+HART 協議，可選 RS485 通訊，提供二線制或四線制選項。
- 惡劣工況適應：專為高溫、強腐蝕、攪拌及復雜工況研發，聚波能力強。
- 多種安裝：支持支架安裝、萬向法蘭安裝（HG/T2）、管螺紋等多種方式。

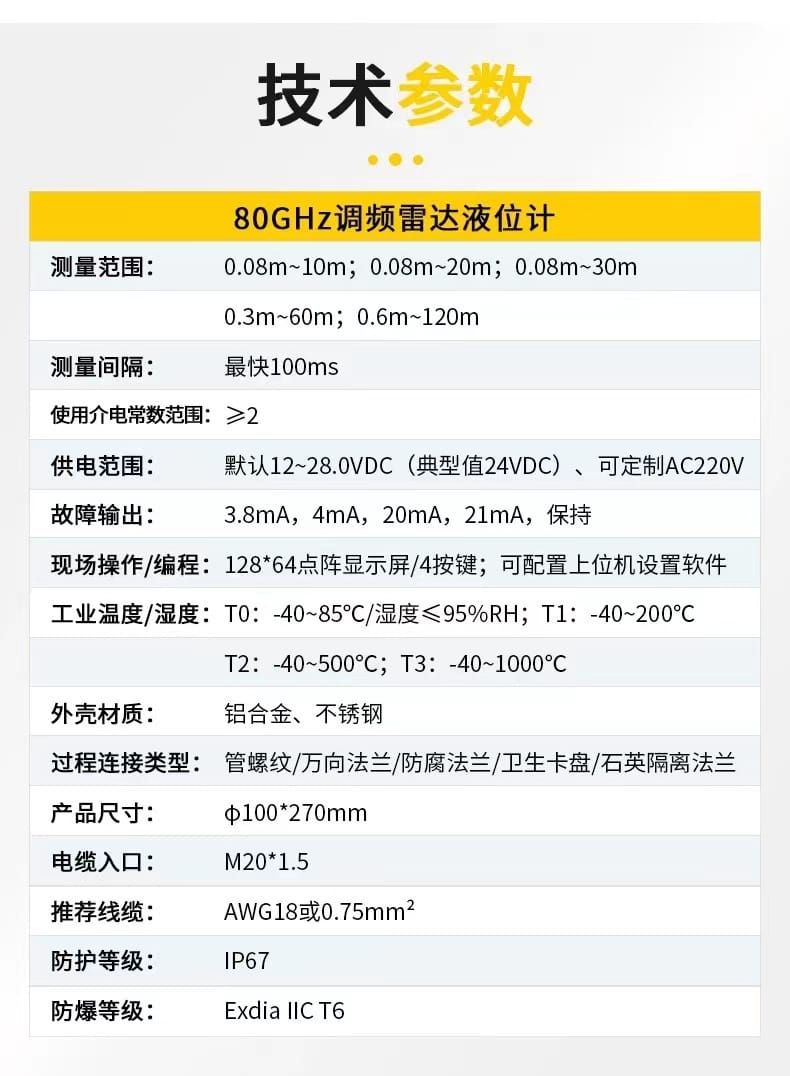

二、技術參數
1. 通用規格
- 頻率：80GHz (76~81GHz)
- 測量范圍：
- 0.08m ~ 10m / 20m / 30m
- 0.3m ~ 60m / 0.6m ~ 120m
- 測量間隔：最快 100ms
- 介電常數要求：≥ 2
- 供電電壓：
- 默認：12~28VDC (典型值 24VDC)
- 可定制：AC220V
- 故障輸出：3.8mA, 4mA, 20mA, 21mA, 保持

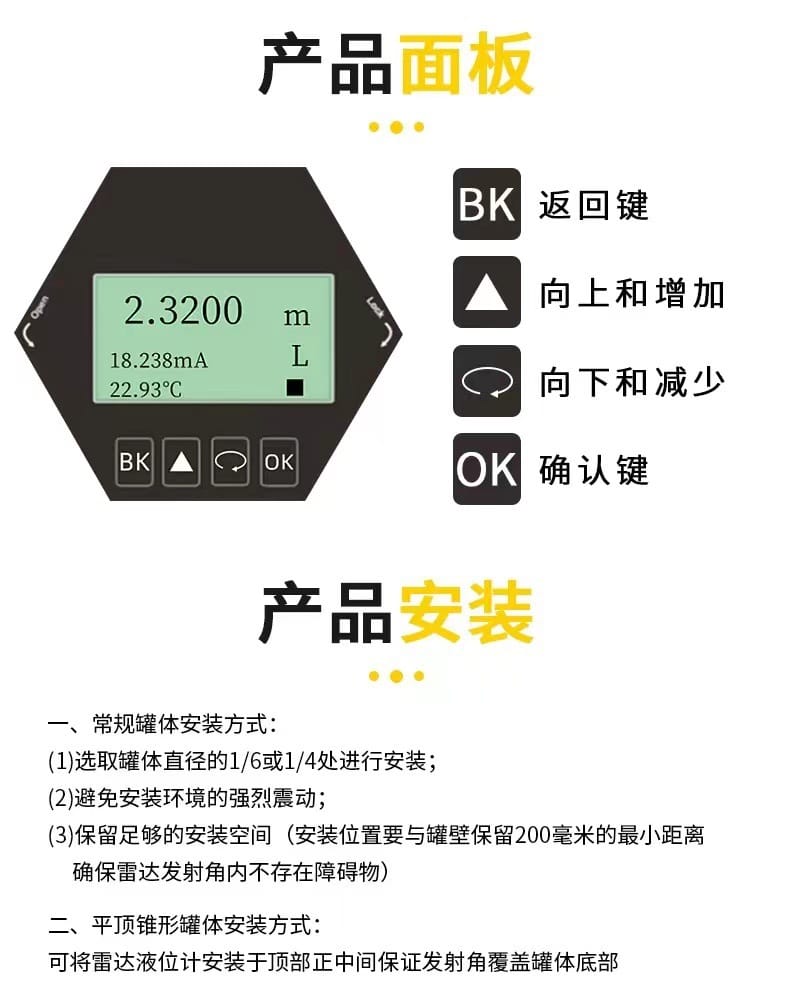

- 顯示操作：128*64 點陣顯示屏 + 4 按鍵，支持上位機配置軟件
- 外殼材質：鋁合金、不銹鋼
- 防護等級：IP67
- 防爆等級：Ex d IIC T6

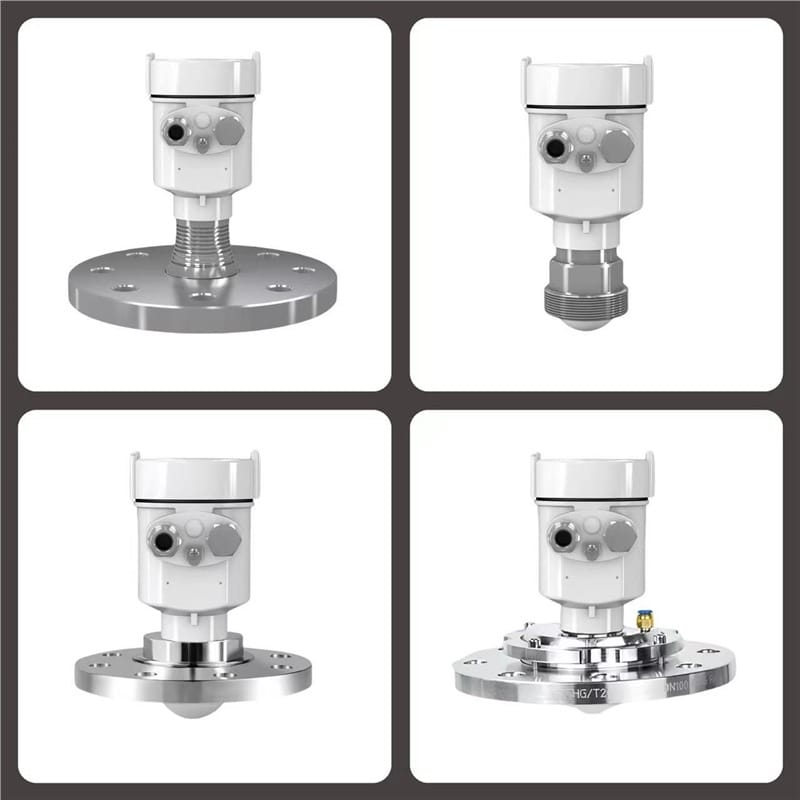

- 過程連接：管螺紋 / 萬向法蘭 / 防腐法蘭 / 衛生卡盤 / 石英隔離法蘭
- 電纜入口：M20*1.5
- 推薦線纜：AWG18 或 0.75mm2
- 產品尺寸：Φ100 * 270mm
2. 溫度與壓力規格
- 工業溫度范圍：
- T0: -40~85℃
- T1: -40~200℃
- T2: -40~500℃
- T3: -40~1000℃ (最高溫定制)
- 環境濕度：≤ 95% RH
- 過程壓力：
- 常規款：-0.1 ~ 1 MPa
- 耐高溫防腐款：-0.3 ~ 2.5 MPa

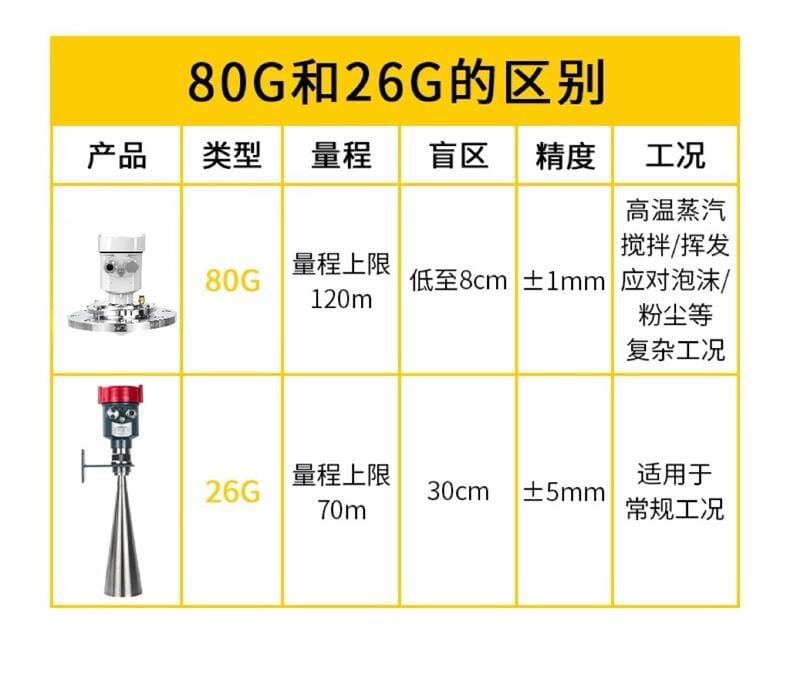

3. 型號對比 (80GHz vs 26GHz)
| 特性 |
80GHz (JHRD809) |
26GHz (常規) |
| 量程上限 |
120m |
70m |
| 盲區 |
低至 8cm |
約 30cm |
| 精度 |
±1mm |
±5mm |
| 適用工況 |
高溫蒸汽、攪拌、揮發、泡沫、粉塵等復雜工況 |
常規工況 |
4. 細分型號參數

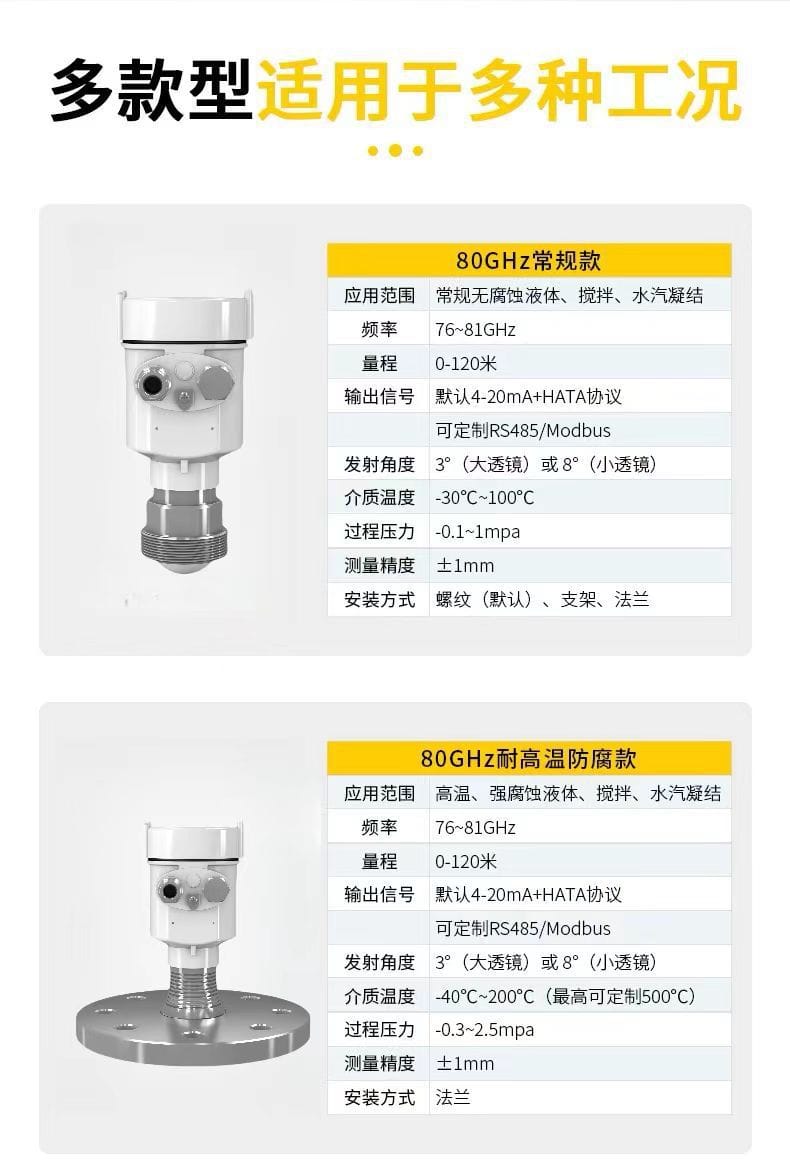

- 80GHz 常規款：適用于常規無腐蝕液體、攪拌、水汽凝結。介質溫度 -30℃~100℃。發射角度 3°(大透鏡) 或 8°(小透鏡)。
- 80GHz 耐高溫防腐款：適用于高溫、強腐蝕液體。介質溫度 -40℃~200℃ (最高定制 500℃)。安裝方式主要為法蘭。

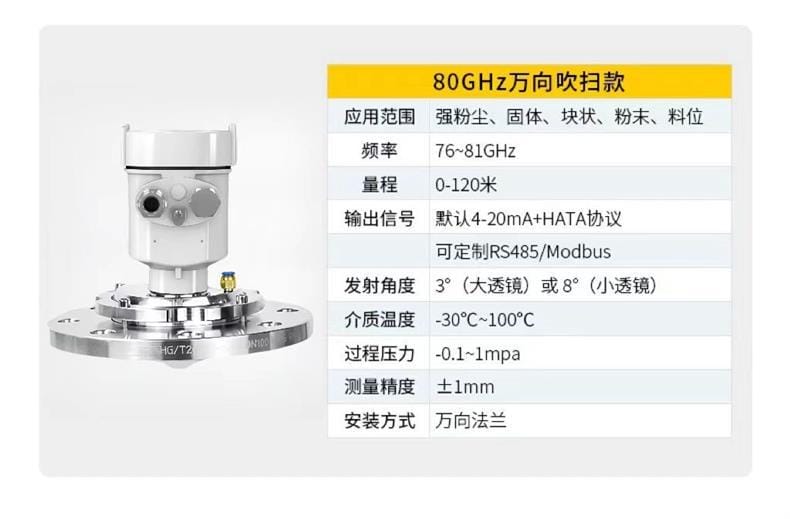

- 80GHz 萬向吹掃款：適用于強粉塵、固體、塊狀、粉末料位。安裝方式為萬向法蘭。
三、應用行業
本產品廣泛應用于以下領域的儲罐及容器液位/料位測量：
- 水處理：河道、水庫、深井監測。
- 化工石化：強腐蝕性液體、揮發性介質。
- 電力能源：鍋爐汽包、高溫蒸汽管道。
- 食品飲料：衛生級卡盤安裝，食品罐體。
- 礦業冶金：粉塵、塊狀固體料倉、高爐渣。
- 環保工程：污水池、污泥槽、泡沫液面。
四、安裝條件

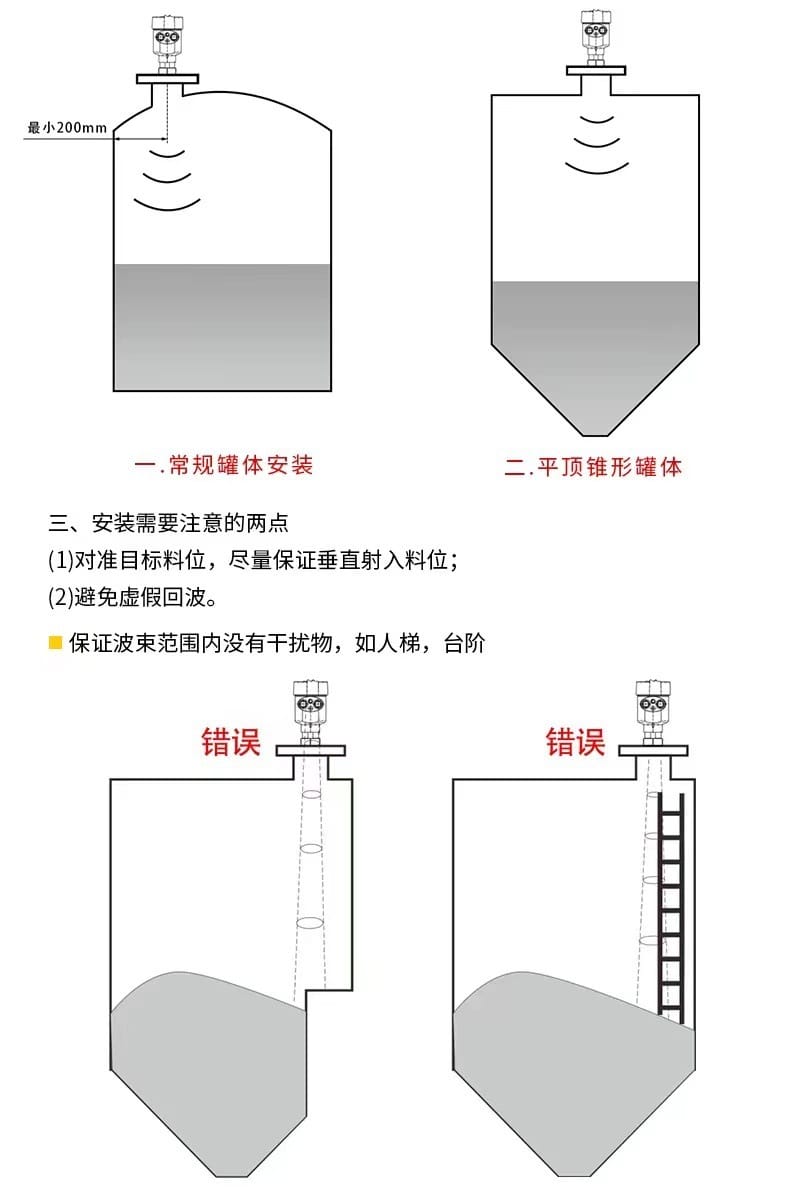

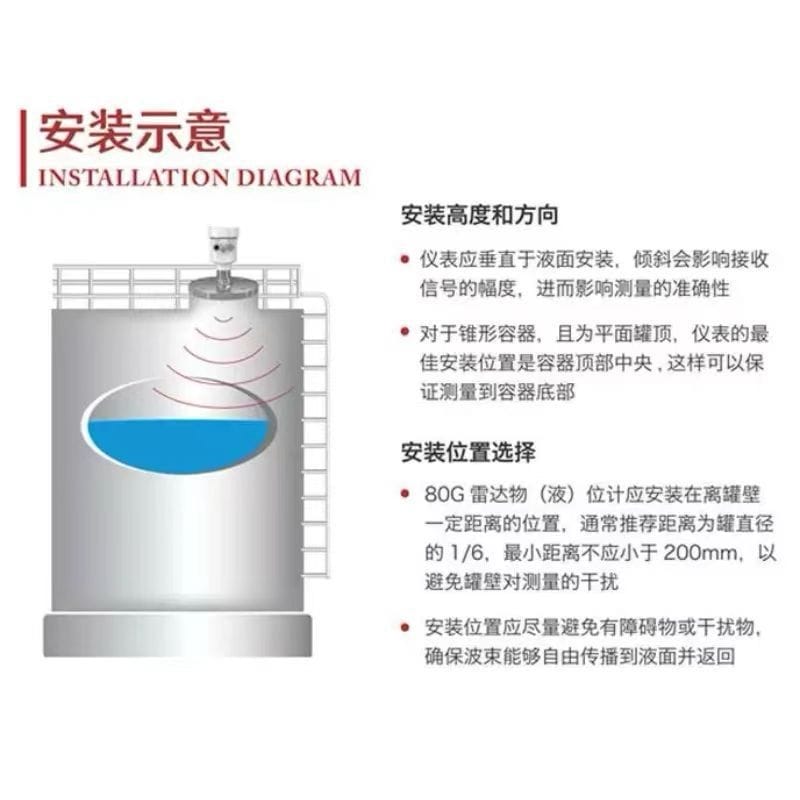

1. 安裝位置選擇
- 常規罐體：選取罐體直徑的 1/6 或 1/4 處進行安裝。
- 平頂錐形罐：可安裝于頂部正中間，保證發射角覆蓋罐體底部。

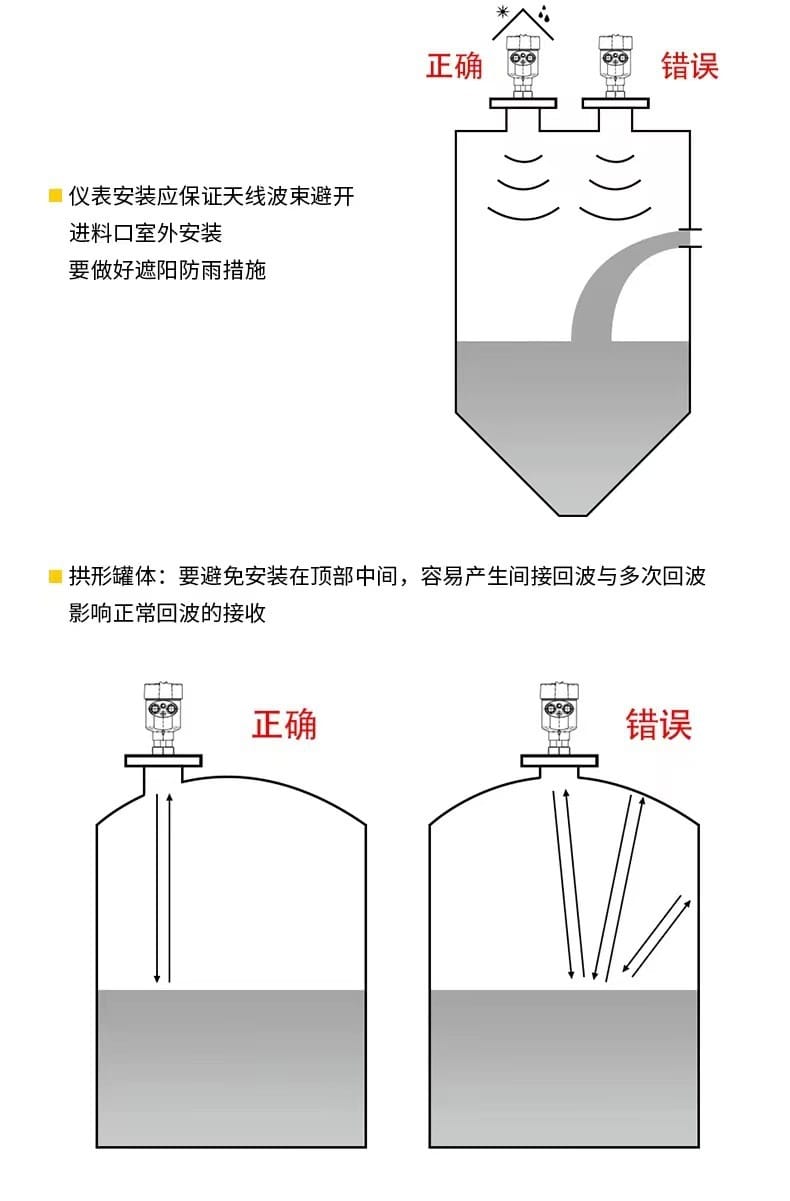

- 拱形罐體：避免安裝在頂部中間，以免產生間接回波與多次回波影響接收。
- 距離要求：安裝位置與罐壁保留至少 200mm 的最小距離，確保雷達發射角內無障礙物。

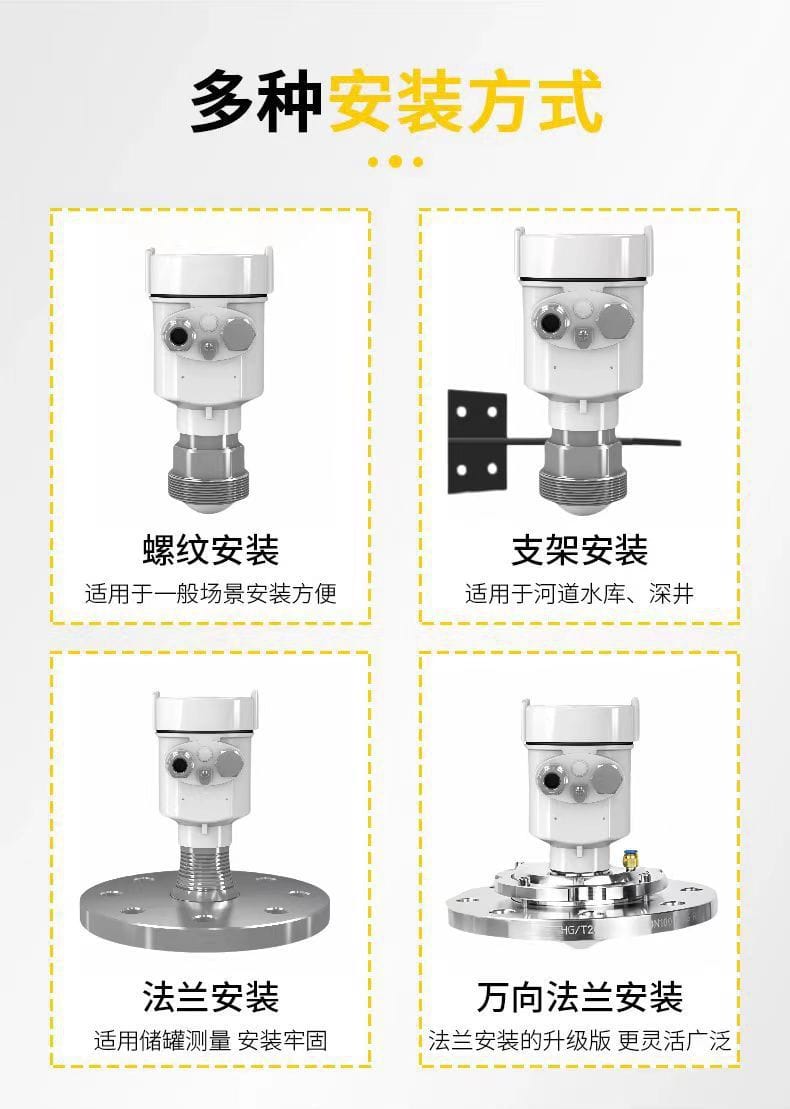

2. 安裝方式
- 支架安裝：適用于河道、水庫等外部結構。

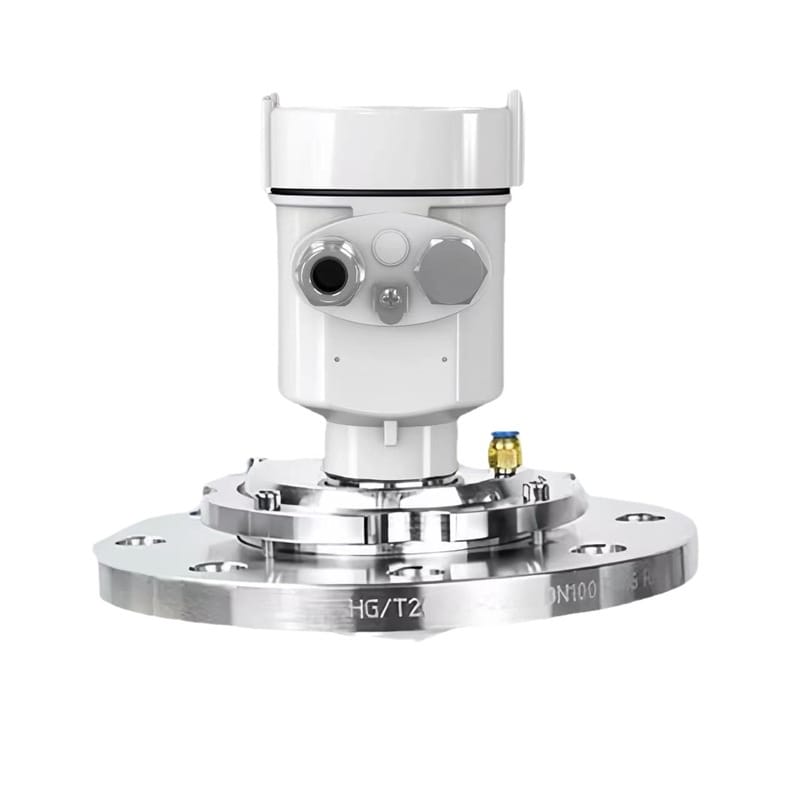

- 法蘭安裝：ON10 HG/T2 標準法蘭，升級版更靈活廣泛。
- 萬向法蘭：適用于強粉塵及需要吹掃的工況，便于調整角度。
- 螺紋安裝：默認配置，適用于小口徑管道。
3. 配套功能

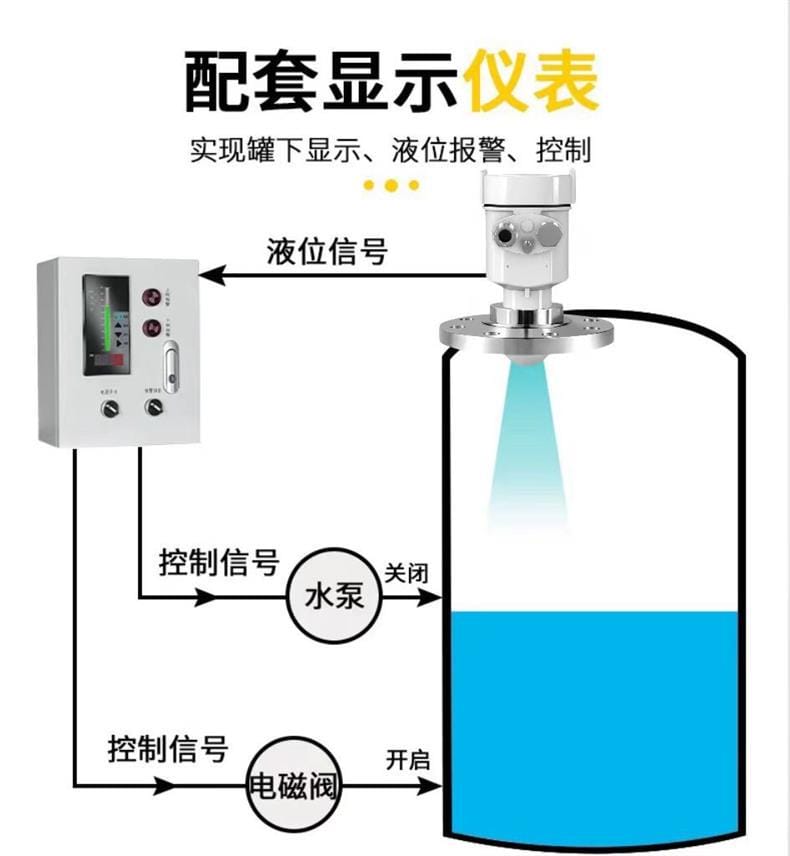

- 可配套顯示儀表實現罐下顯示、液位報警。
- 支持控制邏輯：液位信號控制水泵開關、電磁閥啟停。
五、注意事項
1. 使用安全與維護
- 防震措施：避免安裝在強烈震動環境中。
- 戶外保護：室外安裝必須做好遮陽防雨措施。

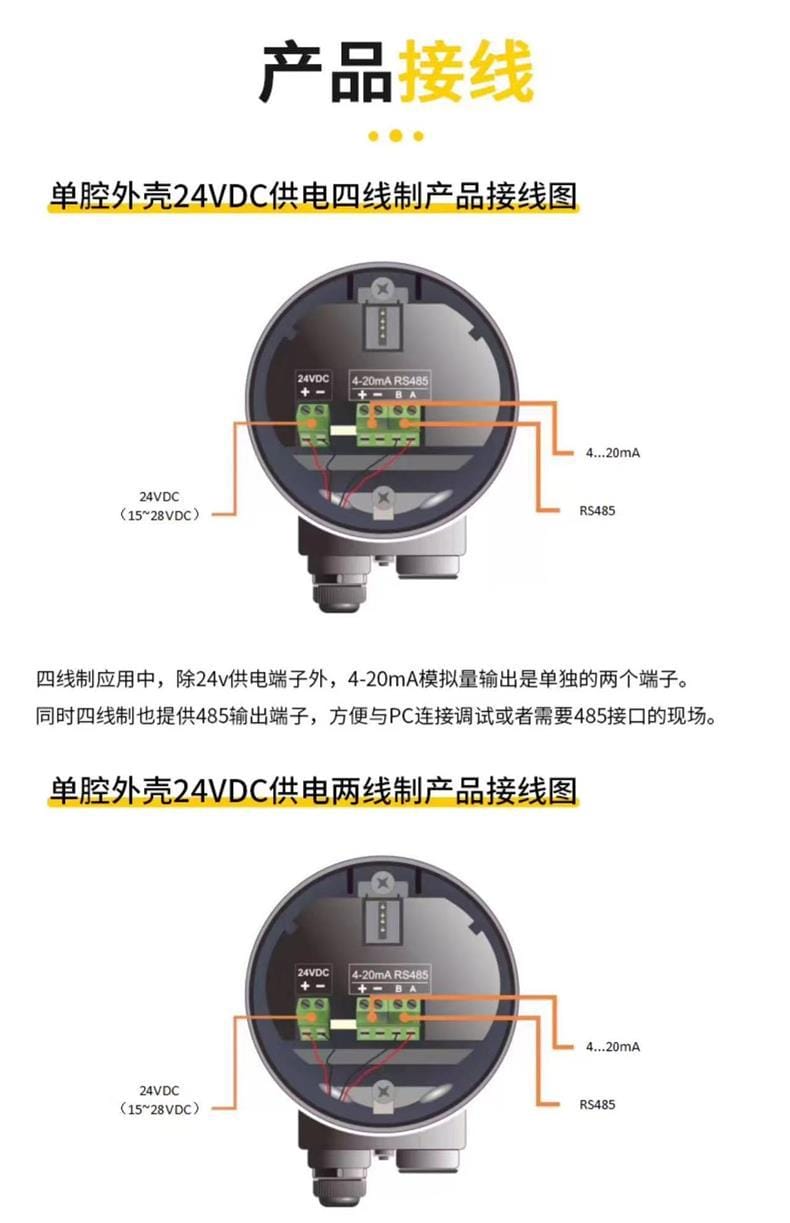

- 接線規范：
- 四線制：24V 供電端子與 4-20mA 模擬量輸出為獨立端子，同時提供 RS485 接口方便調試。
- 二線制：24VDC 供電 (15~28VDC) 與信號傳輸共用線路。
- 電氣安全：?jiǎn)吻煌鈿ぴO(shè)計，注意接地處理。
2. 測量準確性保障
- 垂直對準：盡量保證天線垂直射入料位表面。
- 避開干擾：
- 波束范圍內不得有人梯、臺階等固定干擾物。
- 避免虛假回波，確保進料口不在波束中心軸線上。
- 目標鎖定：安裝時對準目標料位，防止因角度偏差導致信號丟失。
3. 選型建議
為確?？焖贉?zhǔn)確選型，請?zhí)峁┮韵滦畔ⅲ?/p>
- 介質類型 (液體/固體/腐蝕性)
- 量程需求
- 安裝方式 (法蘭/螺紋/支架)
- 工作溫度與壓力
- 供電電源與輸出信號需求 (HART/RS485)
