| 型號 | 應用場合 | 頻率范圍 | 測量范圍 | 測量精度 | 過程壓力 | 防護等級 | 連接方式 | 輸出信號 |
|---|---|---|---|---|---|---|---|---|

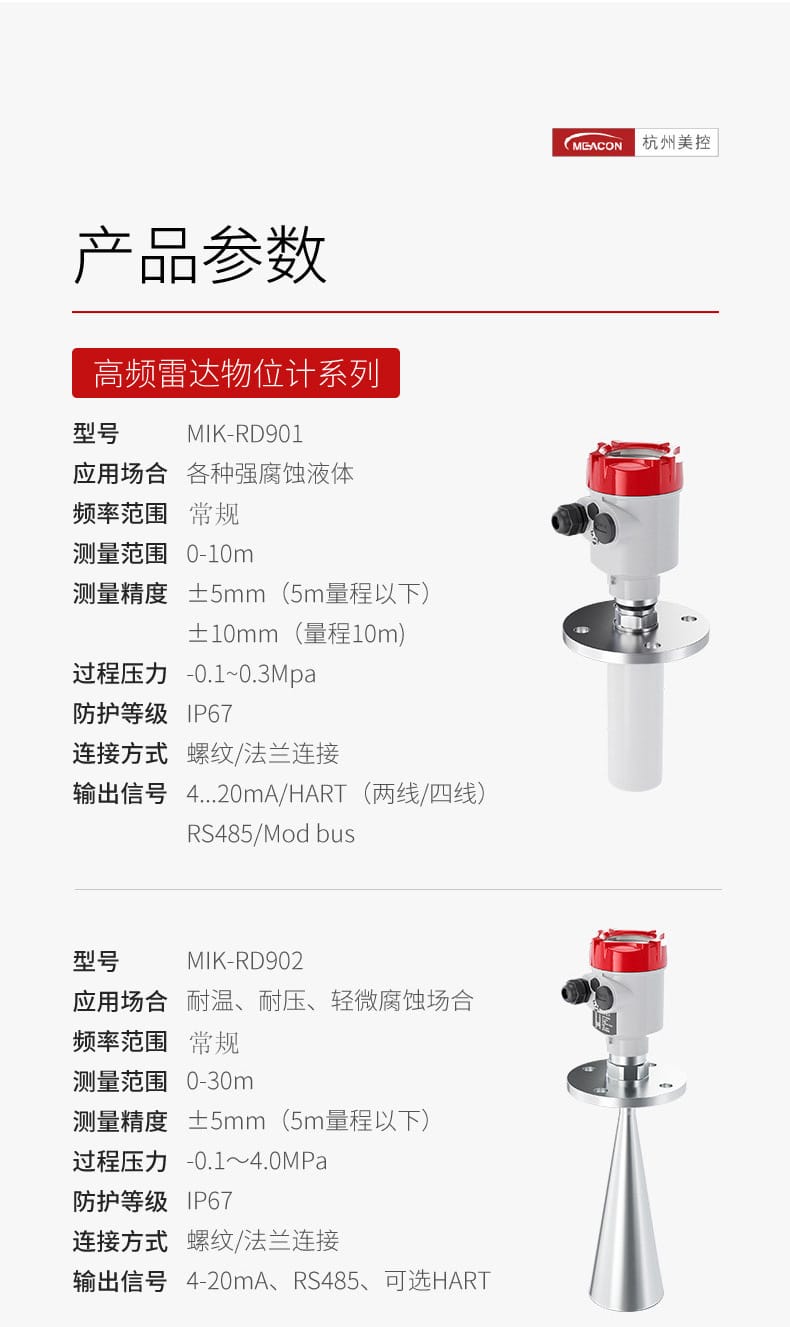

| MIK-RD901 | 各種強腐蝕液體 | 常規 | 0-10m | ±5mm(5m以下)/±10mm(10m) | -0.1~0.3MPa | IP67 | 螺紋/法蘭 | 4-20mA/HART/RS485/Modbus |
| MIK-RD902 | 耐溫、耐壓、輕微腐蝕場合 | 常規 | 0-30m | ±5mm(5m以下) | -0.1~4.0MPa | IP67 | 螺紋/法蘭 | 4-20mA/RS485/HART |
| MIK-RD903 | 固體粉料、大型儲罐 | 常規 | 0-70m | ±20mm(30m)/±30mm(70m) | -0.1~0.3MPa(萬向)/-0.1~4MPa(平板) | IP67 | 萬向法蘭 | 4-20mA/HART/RS485/Modbus |
| MIK-RD904 | 大型固體料倉 | 常規 | 0-80m | ±25mm | -0.1~0.3MPa | IP67 | 萬向法蘭 | 4-20mA/HART/RS485/Modbus |

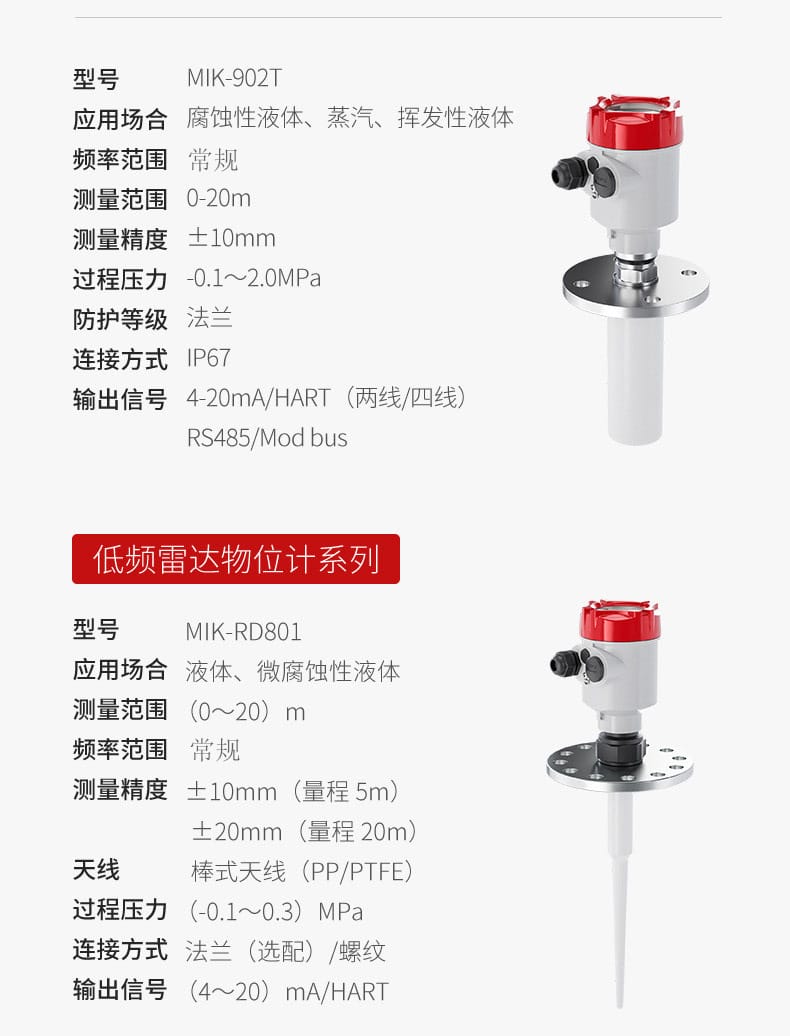

| MIK-902T | 腐蝕性液體、蒸汽、揮發性液體 | 常規 | 0-20m | ±10mm | -0.1~2.0MPa | IP67 | 法蘭 | 4-20mA/HART/RS485/Modbus |
| 型號 | 應用場合 | 頻率范圍 | 測量范圍 | 測量精度 | 天線類型 | 過程壓力 | 連接方式 | 輸出信號 |
|---|---|---|---|---|---|---|---|---|
| MIK-RD801 | 液體、微腐蝕性液體 | 常規 | 0-20m | ±10mm(5m)/±20mm(20m) | 棒式(PP/PTFE) | -0.1~0.3MPa | 法蘭/螺紋 | 4-20mA/HART |

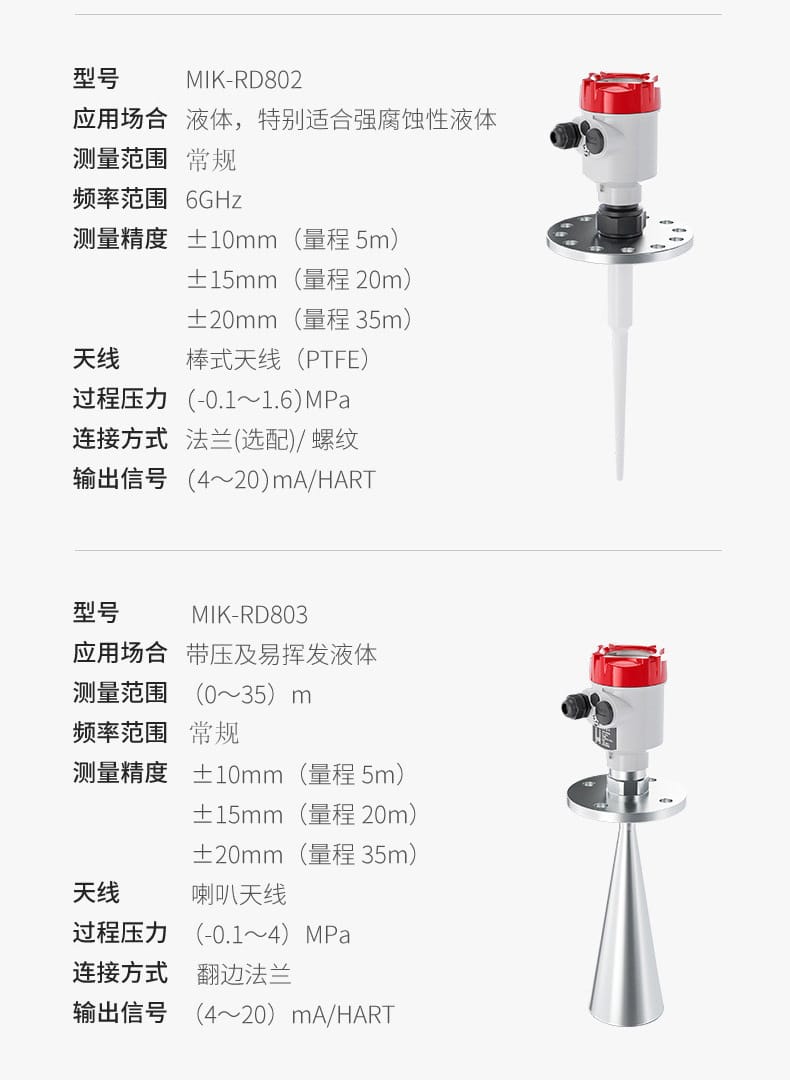

| MIK-RD802 | 強腐蝕性液體 | 6GHz | 0-35m | ±10mm(5m)/±15mm(20m)/±20mm(35m) | 棒式(PTFE) | -0.1~1.6MPa | 法蘭/螺紋 | 4-20mA/HART |
| MIK-RD803 | 帶壓及易揮發液體 | 常規 | 0-35m | ±10mm(5m)/±15mm(20m)/±20mm(35m) | 喇叭天線 | -0.1~4MPa | 翻邊法蘭 | 4-20mA/HART |

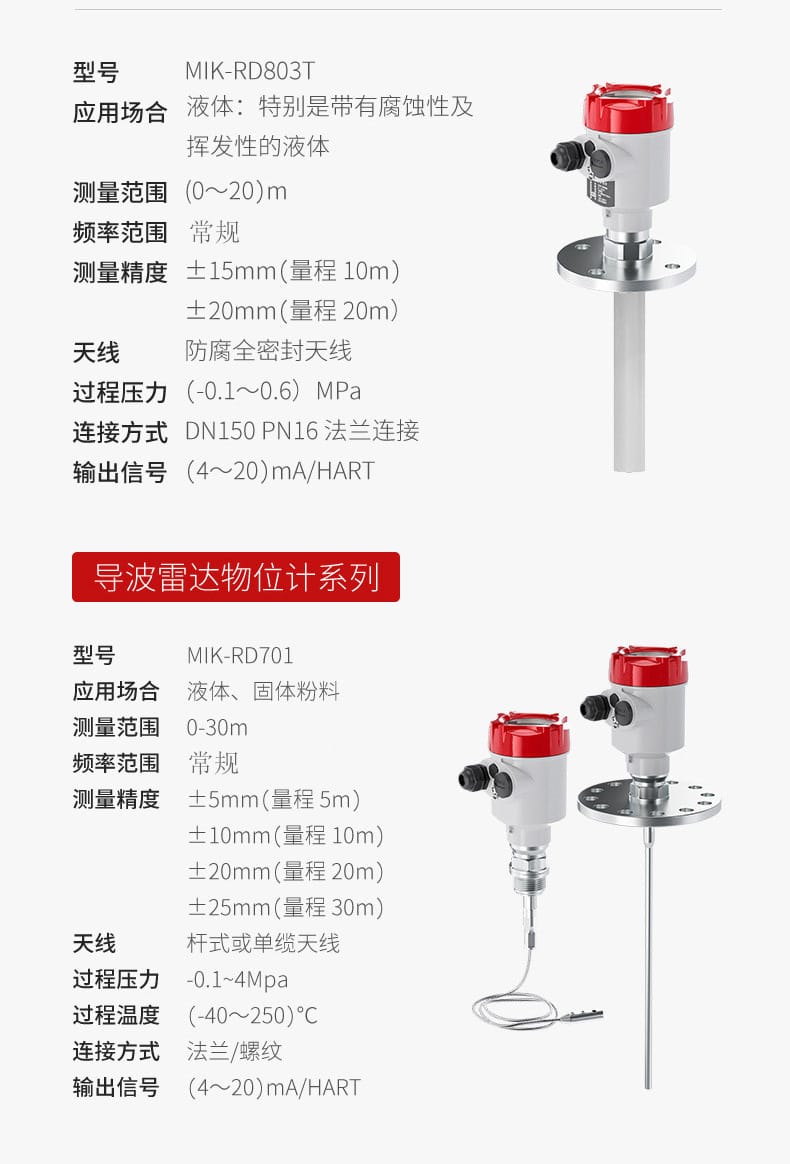

| MIK-RD803T | 腐蝕性及揮發性液體 | 常規 | 0-20m | ±15mm(10m)/±20mm(20m) | 防腐全密封天線 | -0.1~0.6MPa | DN150PN16法蘭 | 4-20mA/HART |
| 型號 | 應用場合 | 測量范圍 | 測量精度 | 天線類型 | 過程壓力 | 過程溫度 | 連接方式 | 輸出信號 |
|---|---|---|---|---|---|---|---|---|

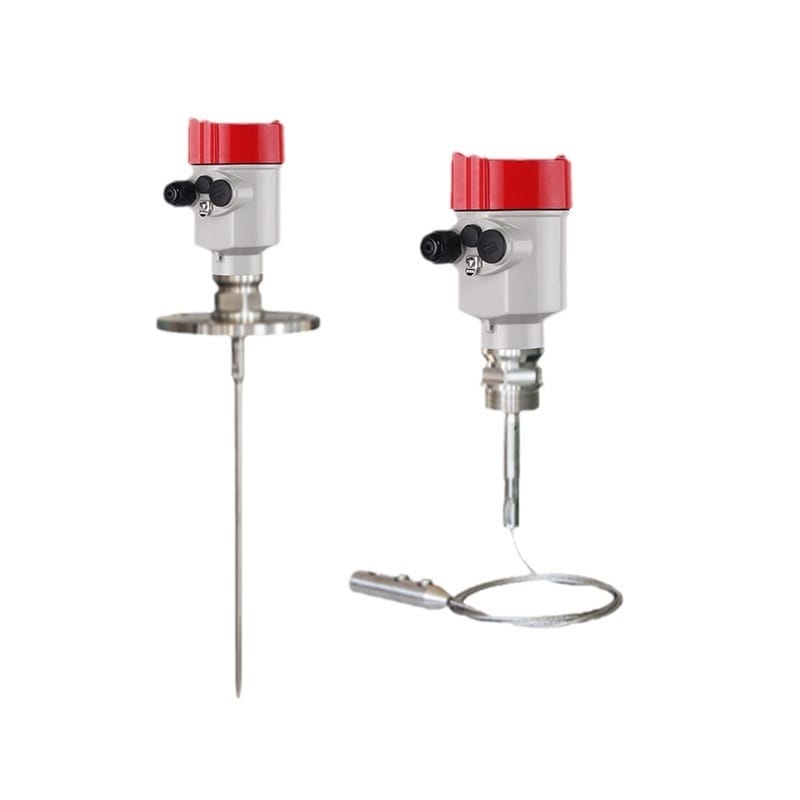

| MIK-RD701 | 液體、固體粉料 | 0-30m | ±5mm(5m)/±10mm(10m)/±20mm(20m)/±25mm(30m) | 桿式或單纜天線 | -0.1~4MPa | -40~250℃ | 法蘭/螺紋 | 4-20mA/HART |

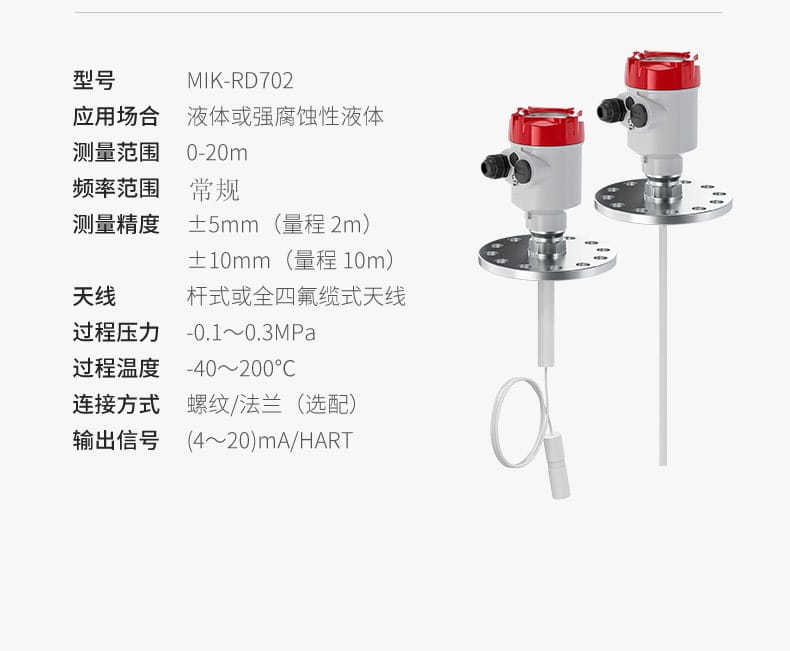

| MIK-RD702 | 液體或強腐蝕性液體 | 0-20m | ±5mm(2m)/±10mm(10m) | 桿式或全四氟纜式天線 | -0.1~0.3MPa | -40~200℃ | 螺紋/法蘭 | 4-20mA/HART |

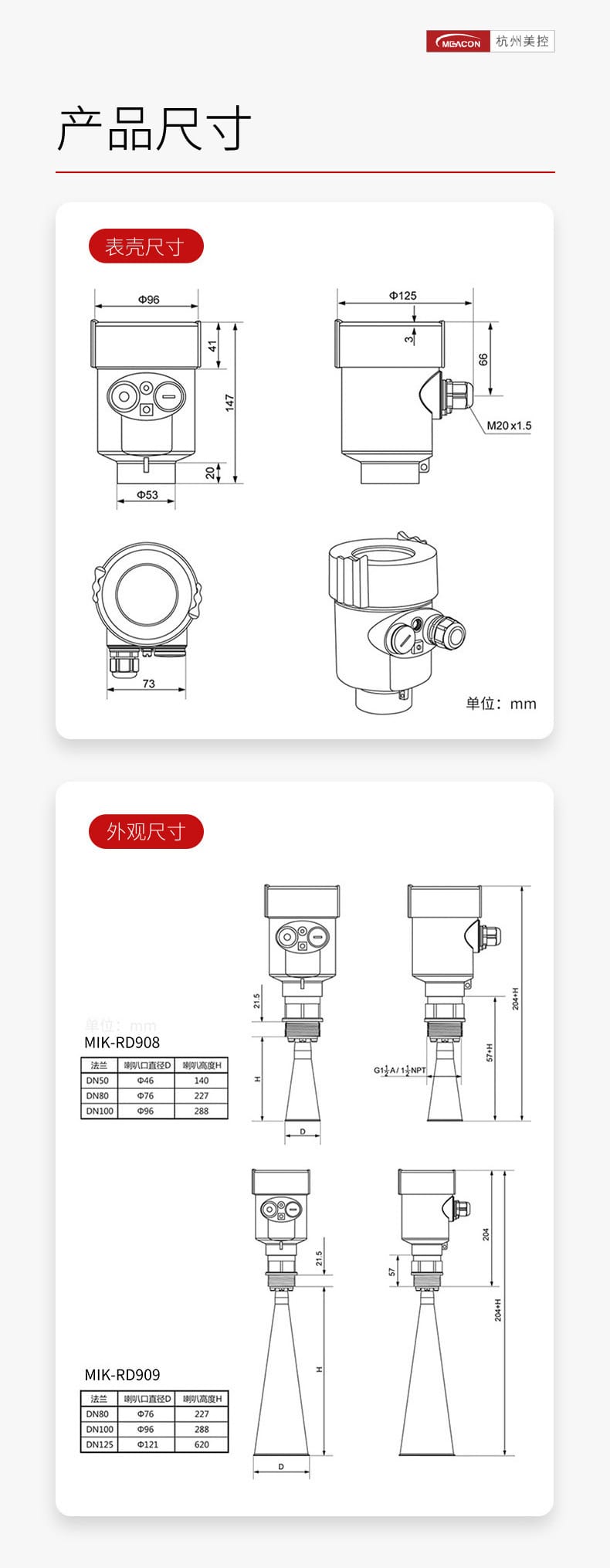

MIK-RD908法蘭喇叭口尺寸
| 法蘭規格 | 喇叭口直徑D | 喇叭高度H |
|---|---|---|
| DN50 | φ46 | 140 |
| DN80 | φ76 | 227 |
| DN100 | φ96 | 288 |
MIK-RD909法蘭喇叭口尺寸
| 法蘭規格 | 喇叭口直徑D | 喇叭高度H |
|---|---|---|
| DN80 | φ76 | 227 |
| DN100 | φ96 | 288 |
| DN125 | φ121 | 620 |
表殼尺寸：φ96 × 125mm，螺紋接口M20×1.5
| 行業領域 | 典型應用場景 |
|---|---|

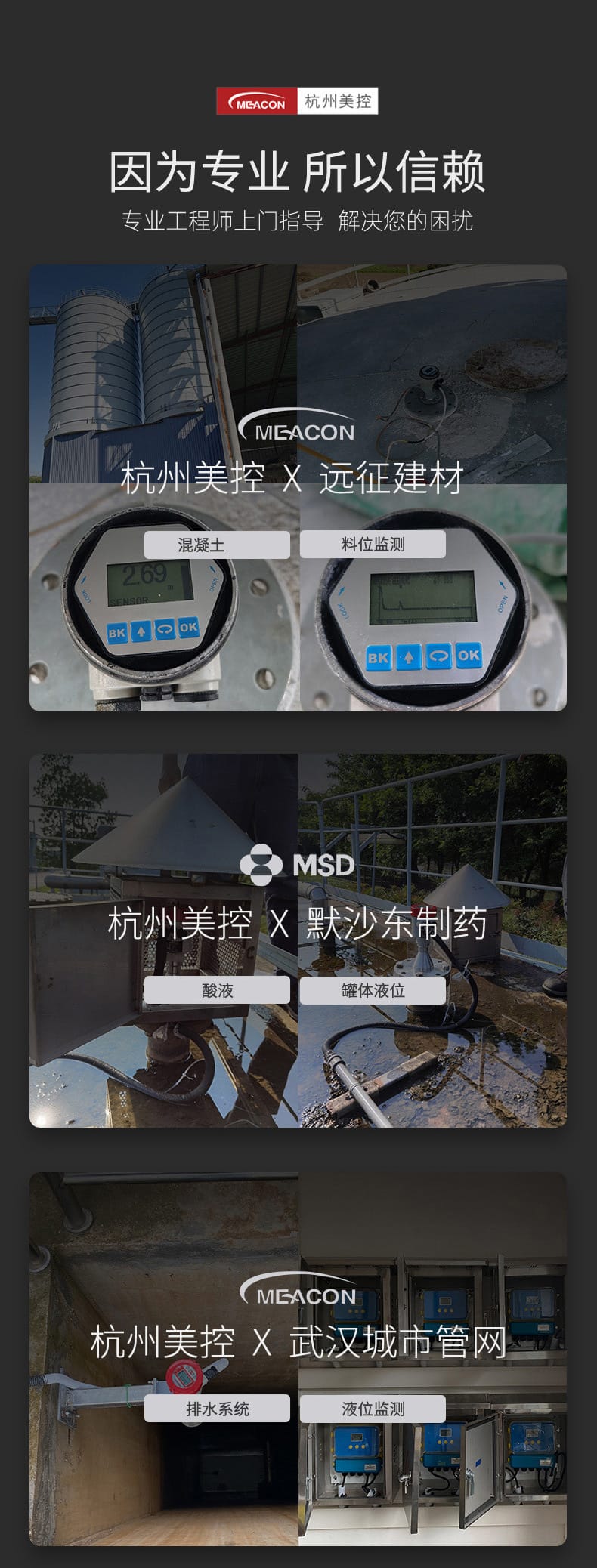

| 建材行業 | 混凝土料位監測、砂石骨料倉儲 |
| 制藥行業 | 酸液罐體、原料藥儲罐液位測量 |

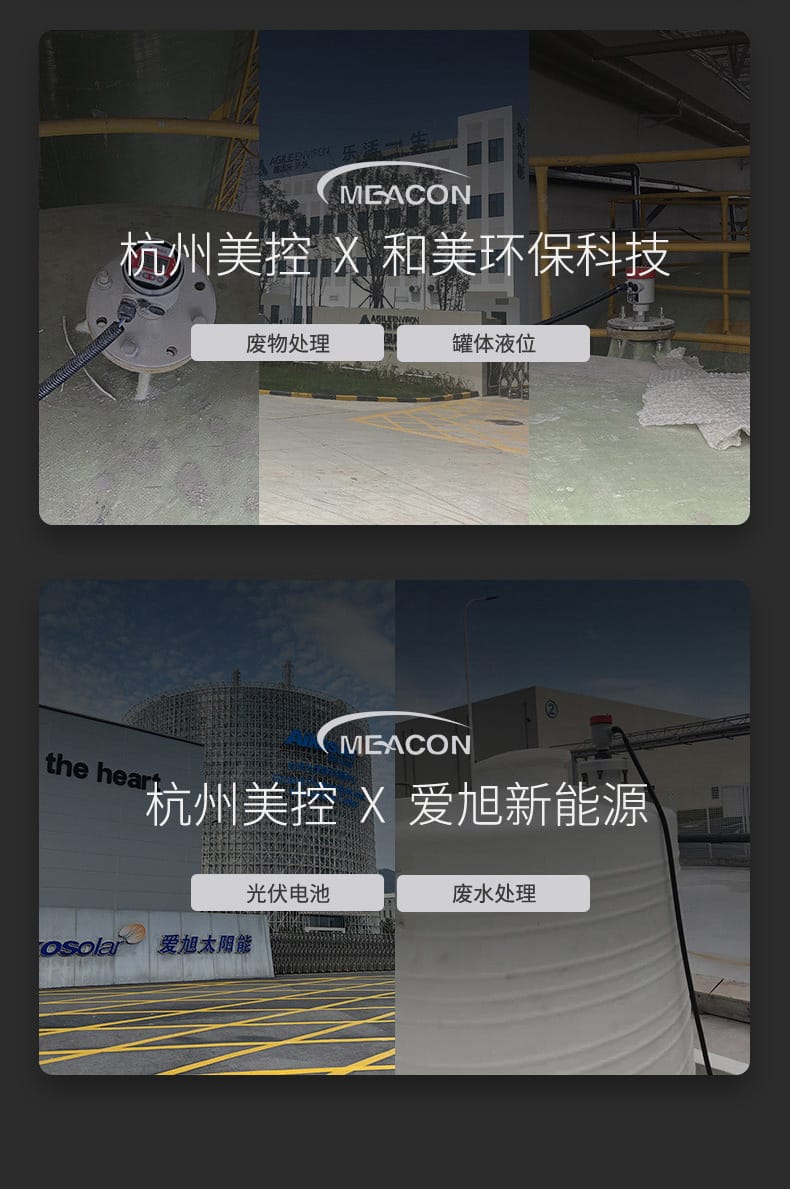

| 環保行業 | 城市管網排水系統、污水處理廠液位監測、廢物處理罐體液位控制 |
| 新能源行業 | 光伏電池廢水處理、儲能系統液位管理 |
| 化工行業 | 腐蝕性液體儲罐、揮發性介質測量、帶壓容器液位監測 |
| 水利行業 | 河道水位監測、水庫液位測量、水文觀測站 |
| 食品行業 | 儲罐液位控制、生產過程物料監測 |
| 能源行業 | 石油儲罐、天然氣處理裝置、煤化工儲倉 |

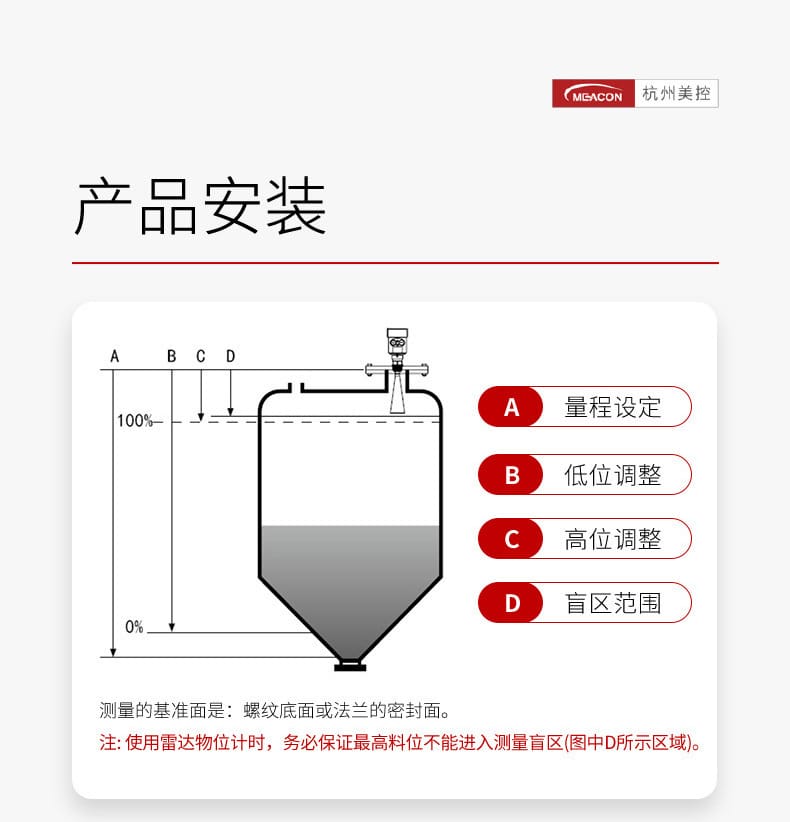

測量基準面：螺紋底面或法蘭的密封面
關鍵安裝要素：
?? 重要提示：使用雷達物位計時，務必保證最高料位不能進入測量盲區（圖中D所示區域）
| 場景 | 安裝建議 |
|---|---|
| 戶外安裝 | 建議加裝遮陽罩/防雨罩，避免陽光直射表頭 |

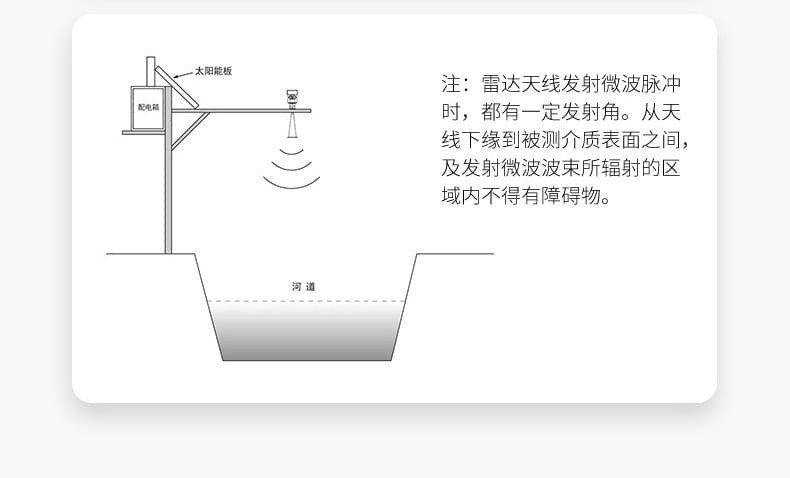

| 河道監測 | 配套太陽能板供電系統，配電箱防護 |
| 防爆區域 | 必須使用防爆型儀表，嚴格按防爆規范接線 |
| 高溫工況 | 加裝散熱延長段，保持表頭工作溫度范圍 |

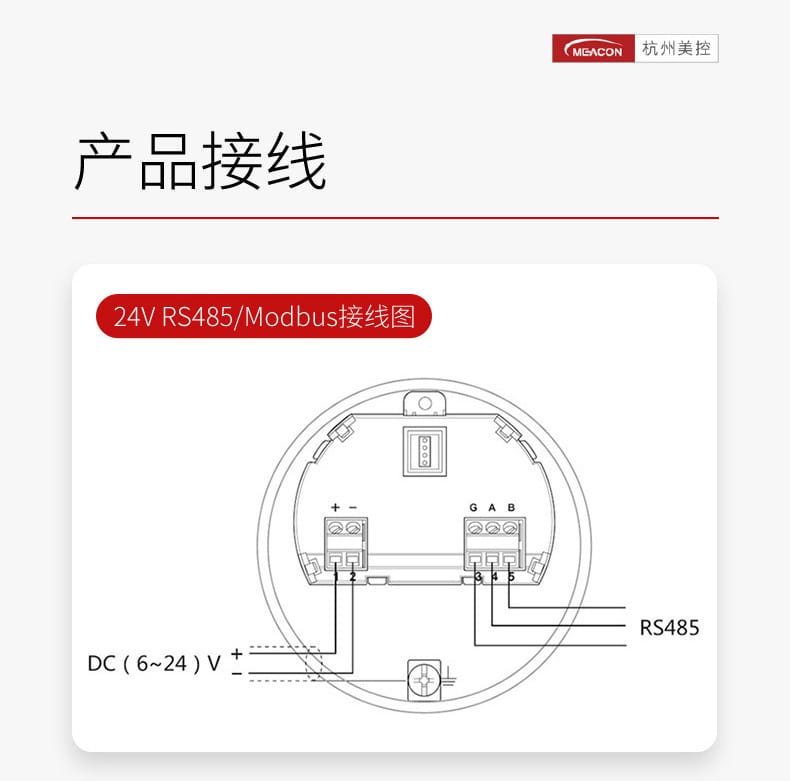

24V RS485/Modbus接線

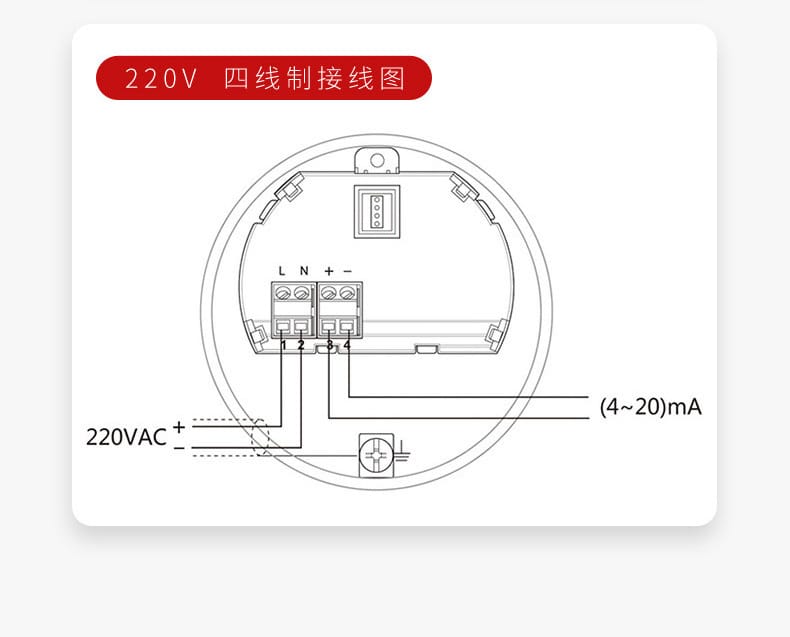

220V四線制接線
介質特性確認
工況參數核實
具體工況與選型請咨詢客服，專業工程師團隊提供在線選型指導
| 類別 | 注意要點 |
|---|---|
| 調試操作 | 首次使用建議由專業工程師上門指導；支持藍牙無線調試，避免開蓋操作 |
| 參數設置 | 根據實際量程進行標定，多量程選取確保使用過程精準無誤 |
| 盲區設置 | 合理設置盲區范圍，避免虛假回波干擾 |
| 靈敏度調節 | 根據工況調整靈敏度，復雜工況建議降低靈敏度以排除干擾 |

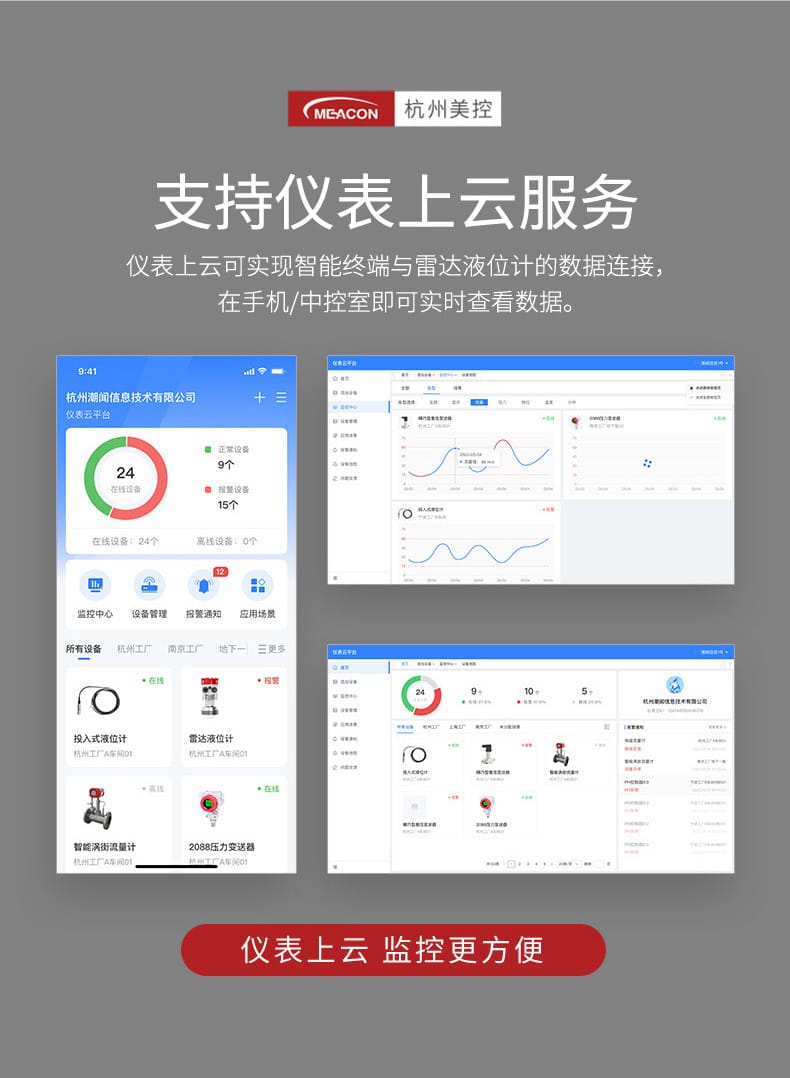

| 云平臺連接 | 儀表上云需確保網絡環境穩定，定期檢查數據傳輸狀態 |
MEACON 杭州美控——因?yàn)閷?zhuān)業，所以信賴
