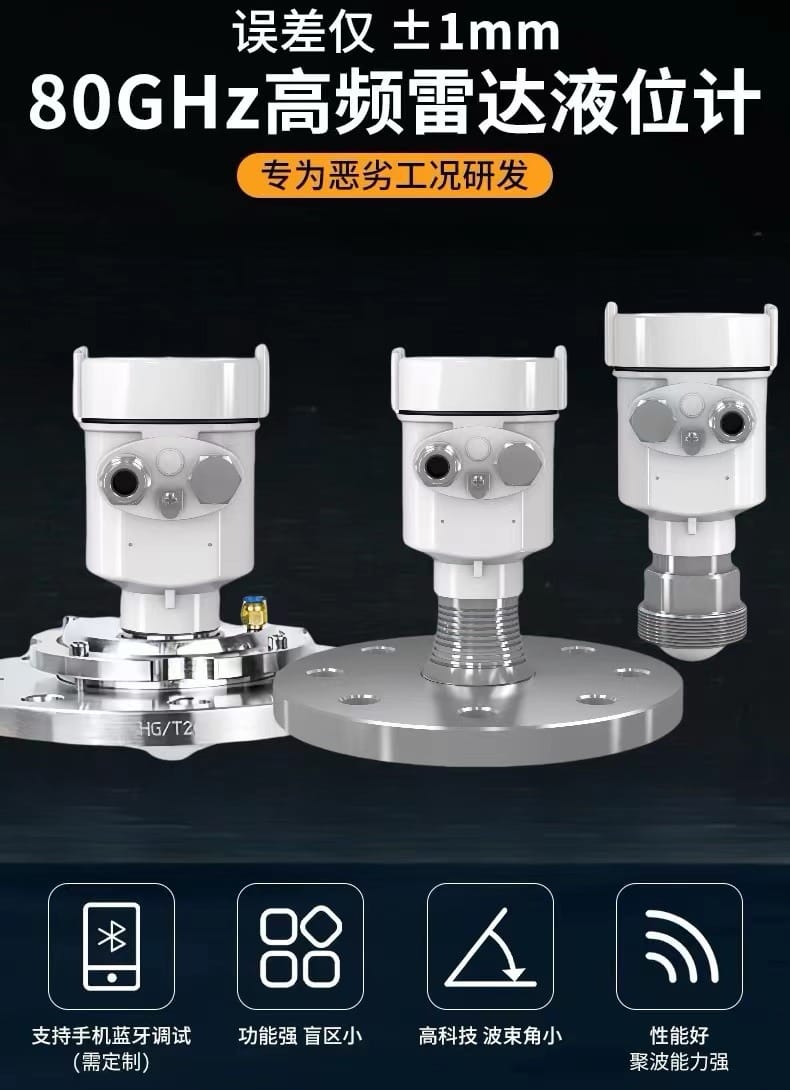

中優創儀 JHRD806 80GHz高頻雷達液位計

? 核心特點

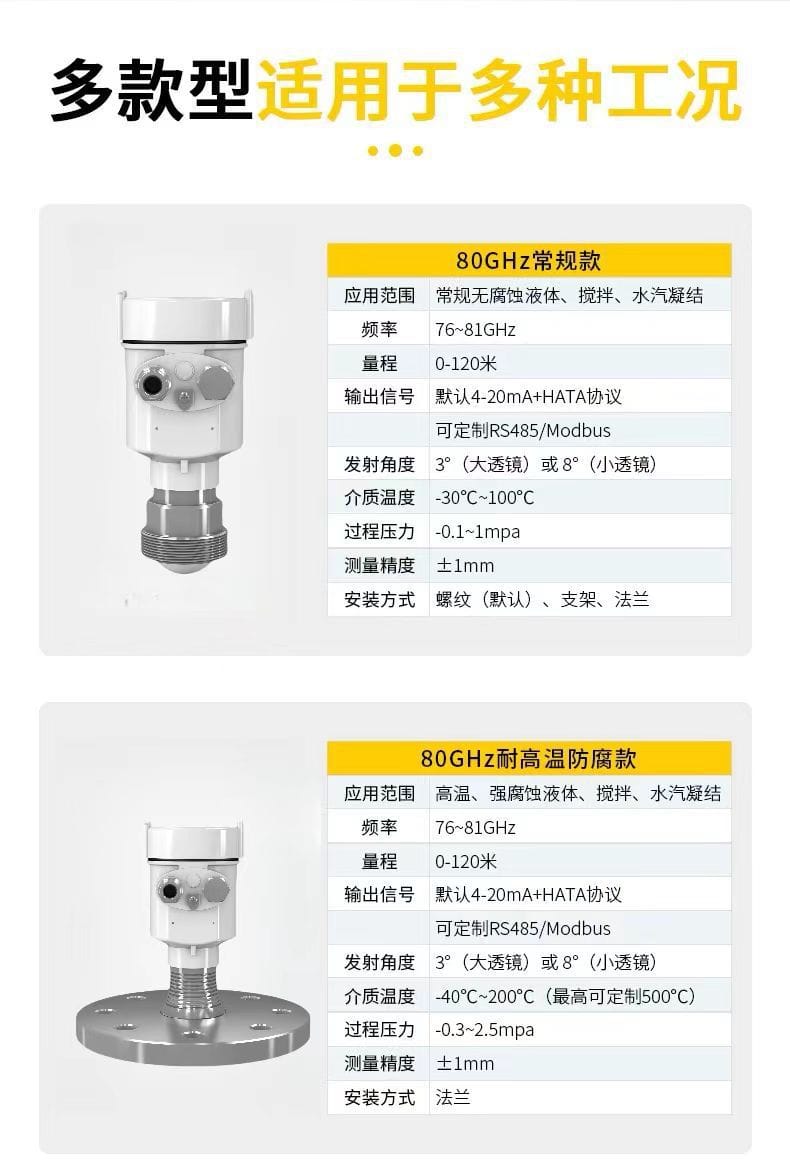

80GHz高頻技術：采用76~81GHz調頻連續波雷達技術，聚波能力極強，發射角度僅3°（大透鏡）或8°（小透鏡），抗干擾性能卓越。
±1mm超高精度：測量盲區低至8cm，測量誤差控制在±1mm以內，滿足高精度液位/料位監測需求。

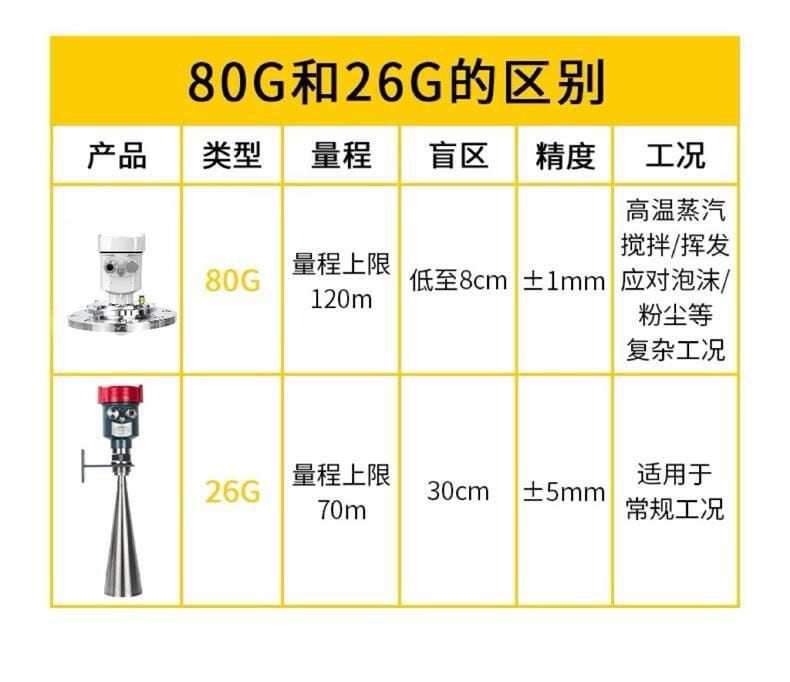

全工況強適應：無懼強粉塵、高溫蒸汽、油污附著、污水泡沫、劇烈攪拌、強揮發及強腐蝕等惡劣工況，穿透力與穩定性遠超傳統26G雷達。

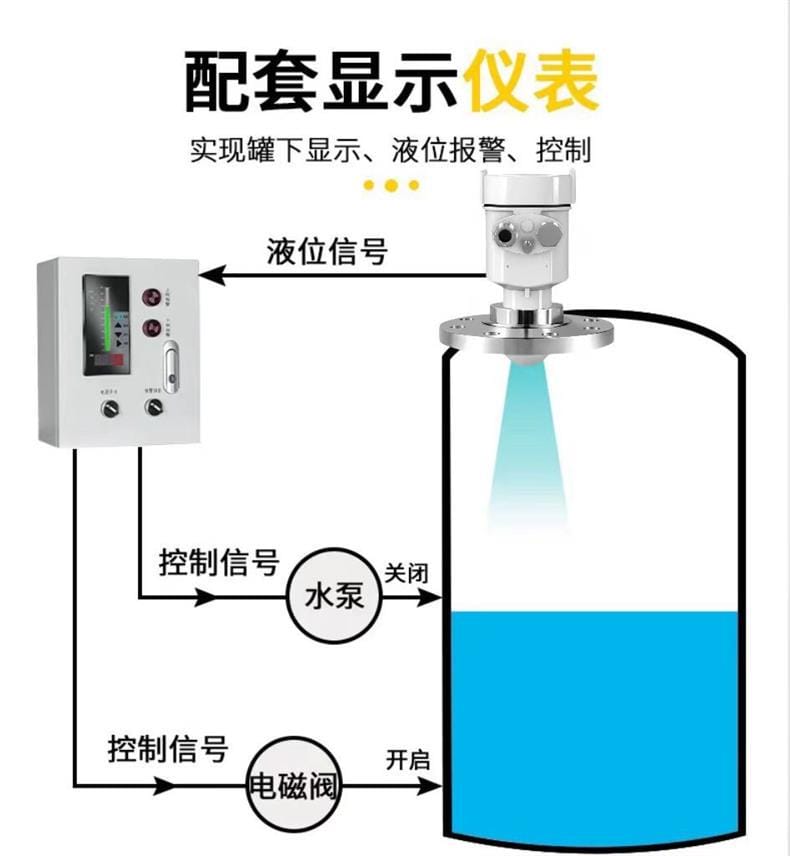

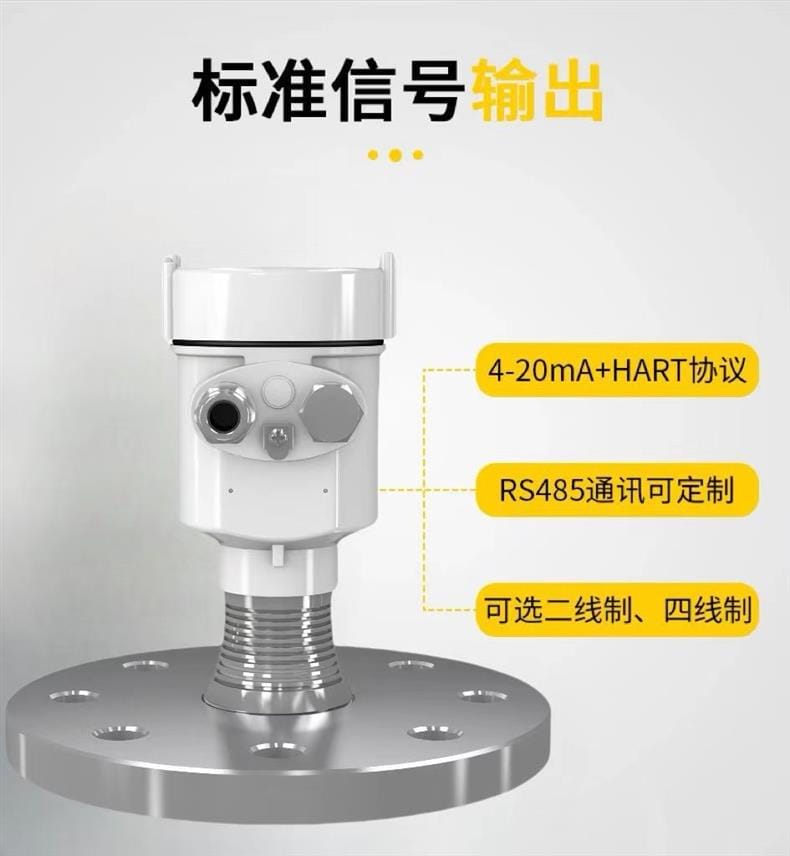

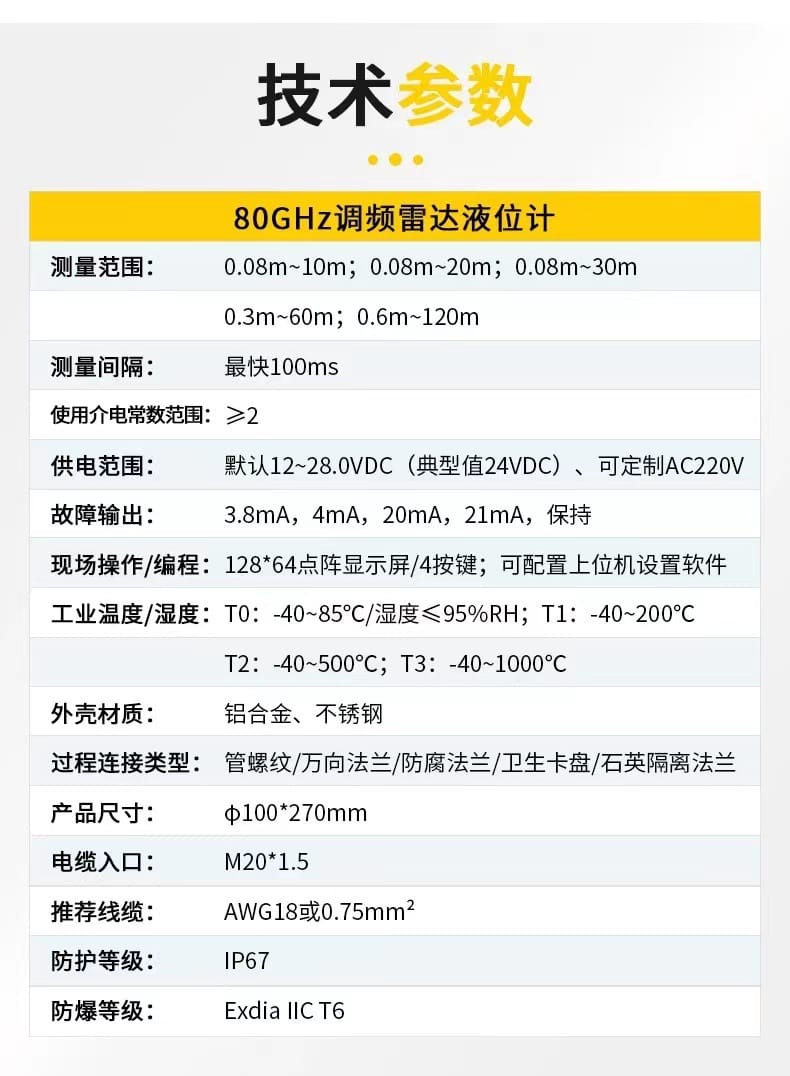

靈活通訊與供電：默認輸出4-20mA+HART協議，支持定制RS485/Modbus；兼容二線制與四線制，供電支持12~28VDC（典型24VDC）及定制AC220V。

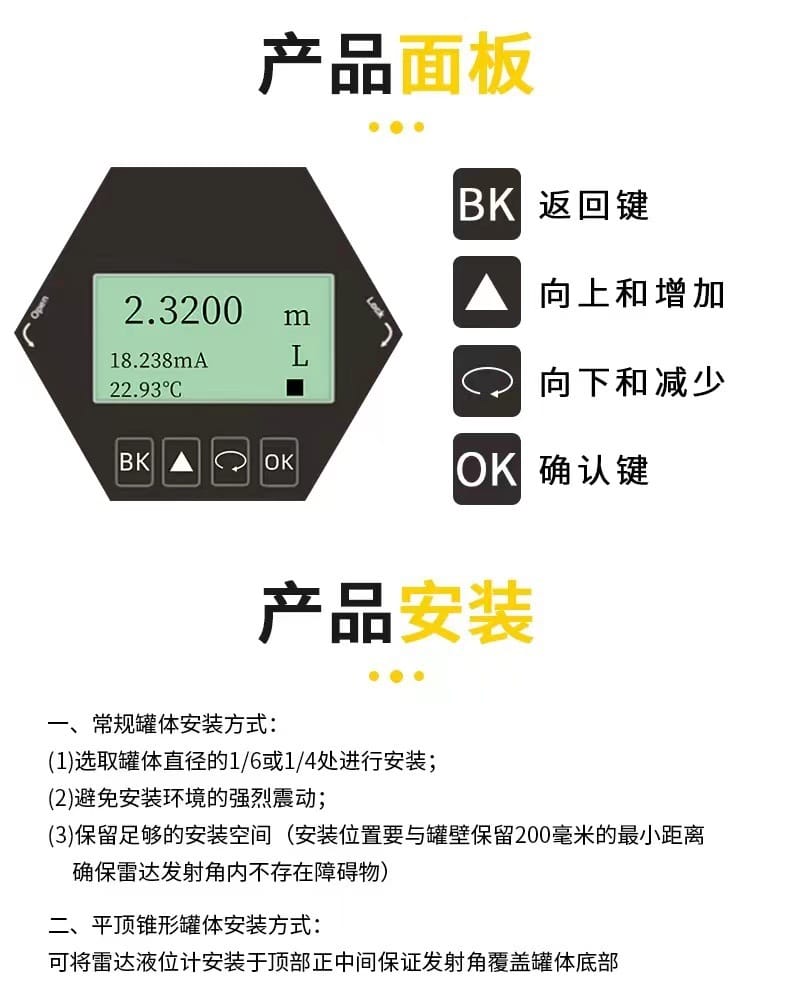

智能交互與配置：標配128×64點陣液晶顯示屏與4鍵操作面板（返回/確認/上下調節），支持上位機軟件遠程編程與參數配置。

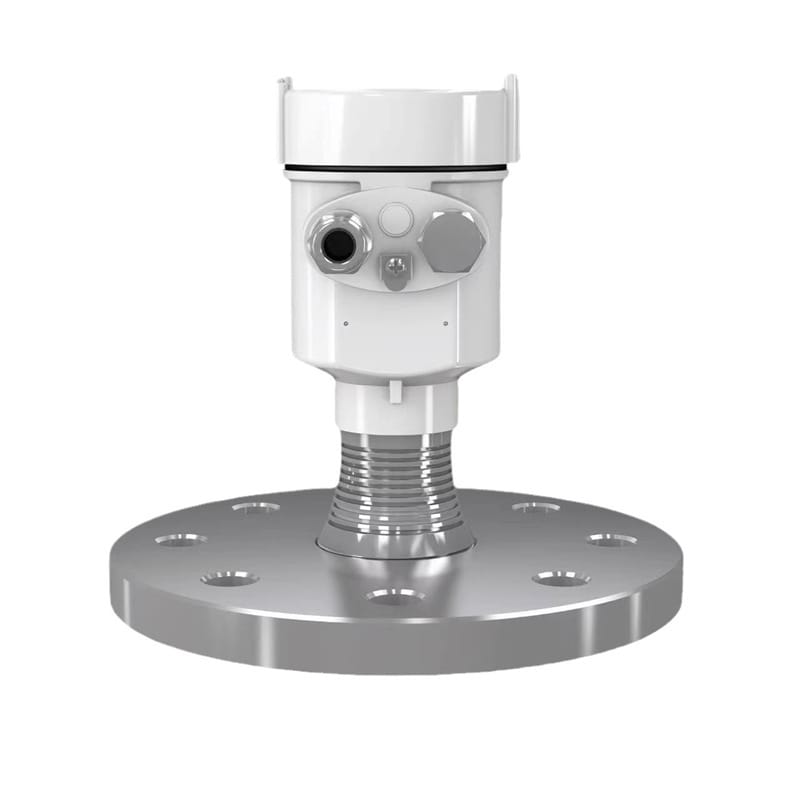

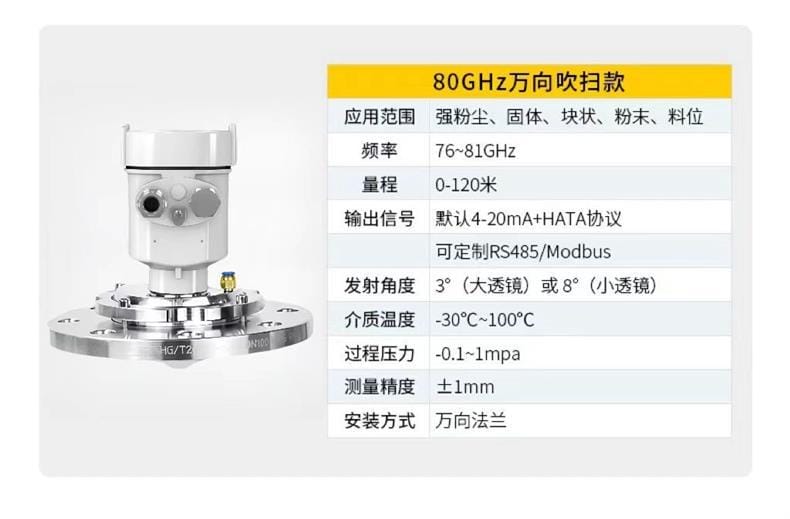

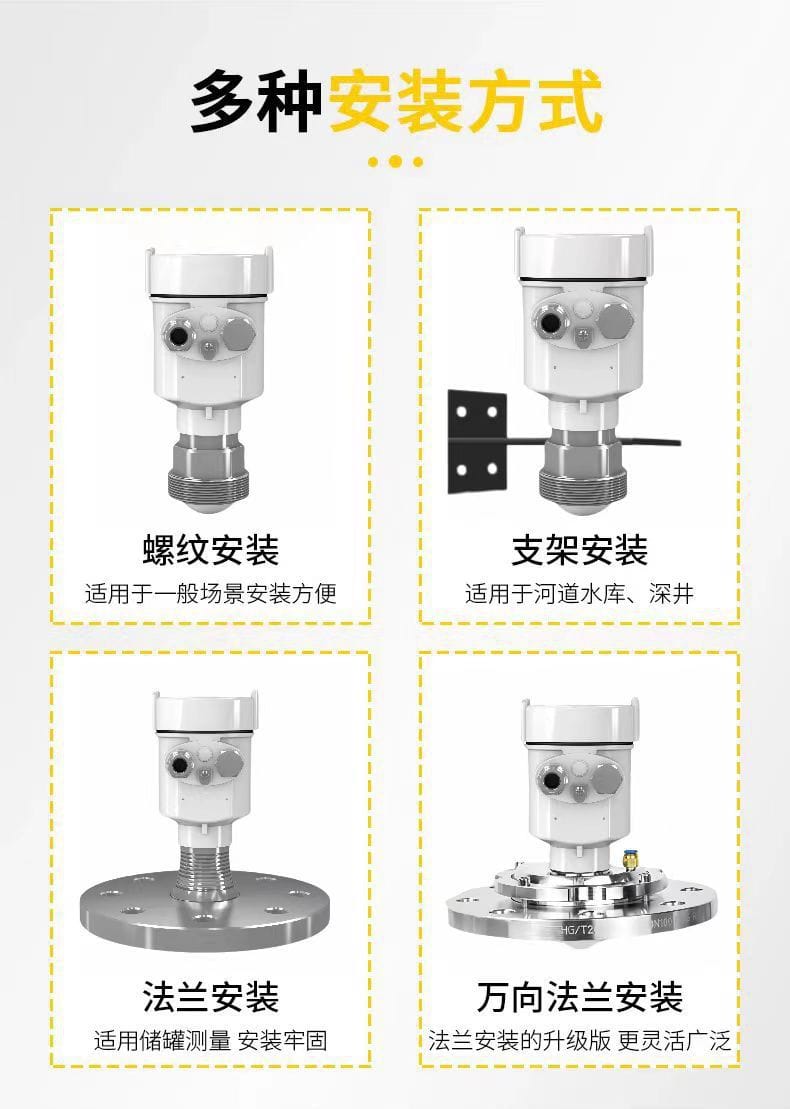

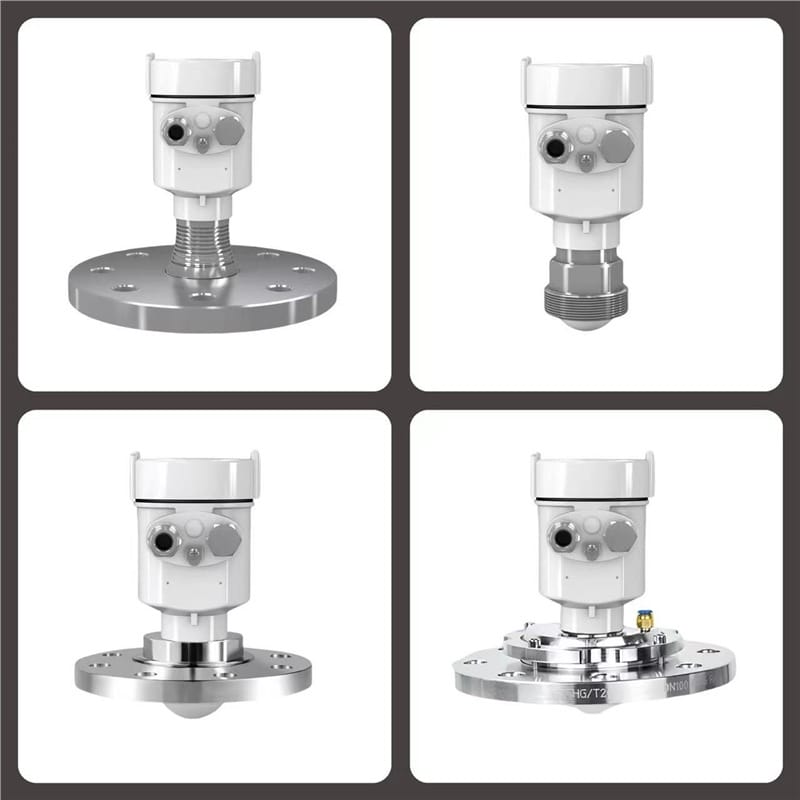

多樣化安裝設計：提供管螺紋、支架、萬向法蘭（HG/T2標準升級版）、防腐法蘭、衛生卡盤等多種過程連接方式，適配復雜罐體結構。

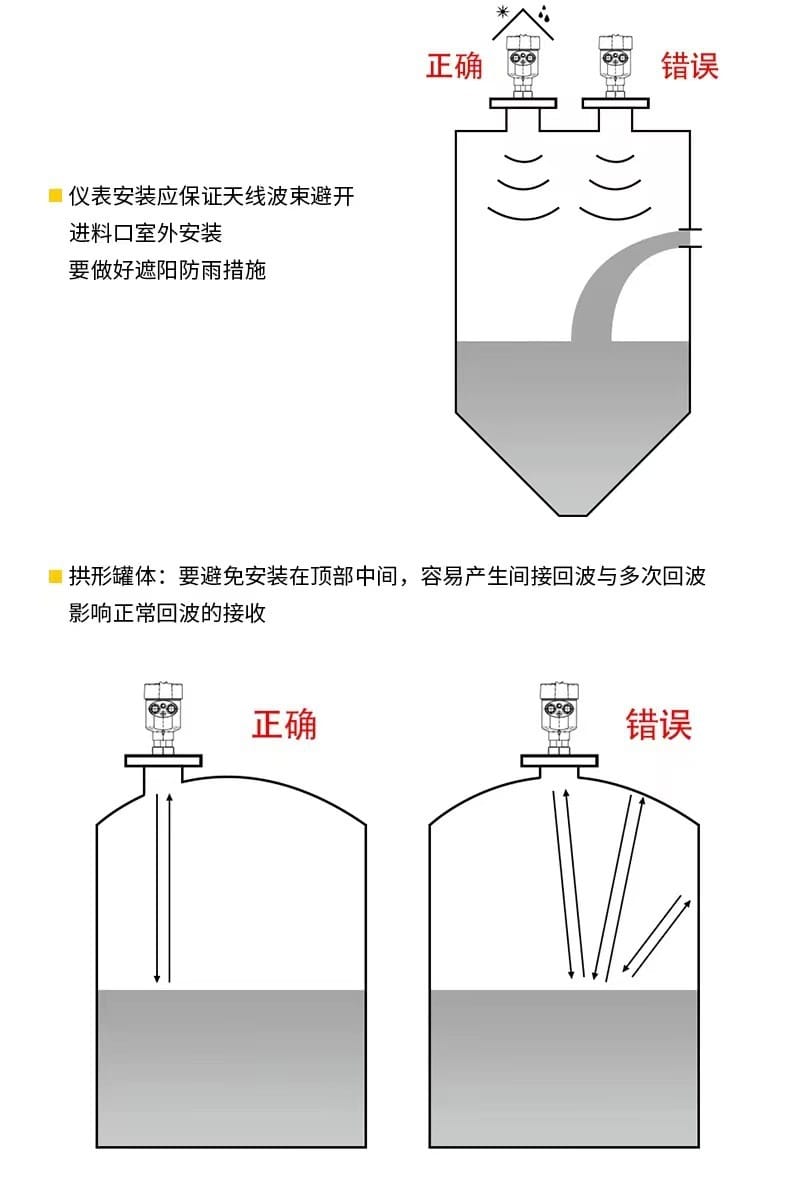

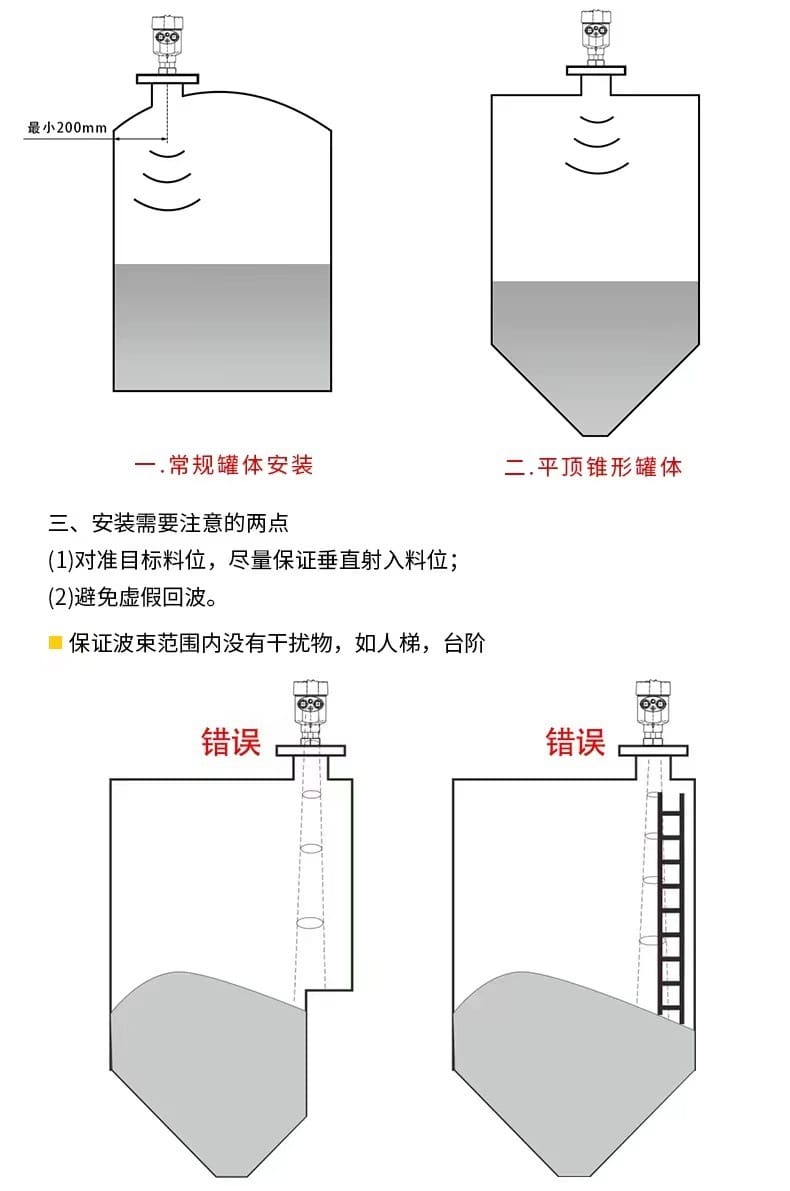

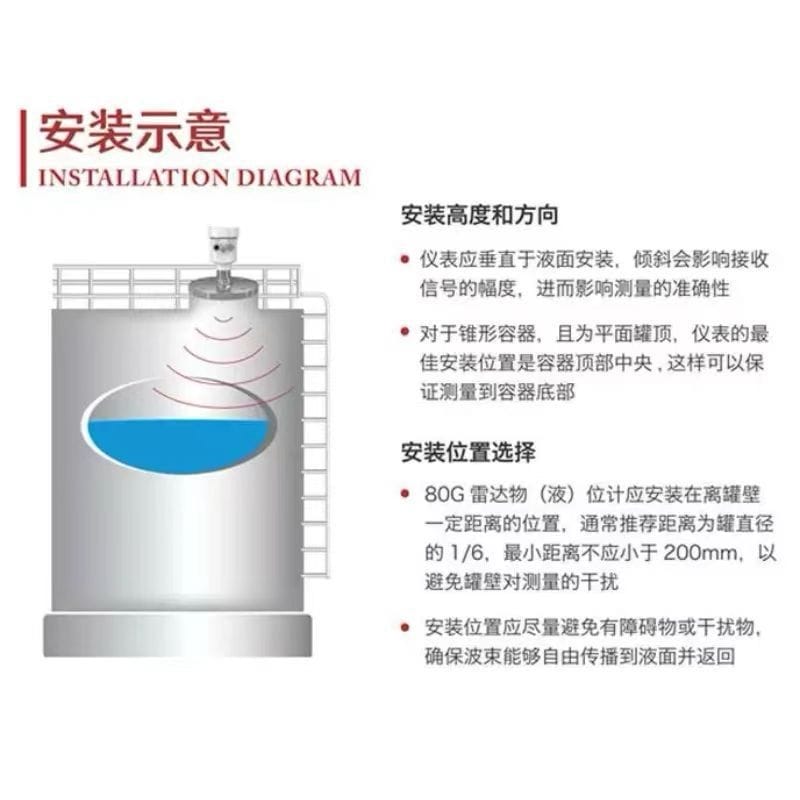

安裝位置選擇：
- 常規圓柱罐：建議安裝在罐體直徑的1/6或1/4處，嚴禁安裝在罐頂正中心。
- 平頂錐形罐：可安裝于頂部正中心，確保雷達波束能完整覆蓋至罐底。
- 拱形/球頂罐：必須避開頂部中心，防止產生多次反射回波干擾測量。
空間與距離要求：安裝點需與罐壁保持≥200mm的最小距離，確保雷達3°/8°發射波束范圍內無進料口、攪拌槳、人梯、臺階等障礙物。
環境要求：安裝基礎需穩固，避開強烈機械震動區域；室外安裝建議加裝遮陽防雨罩以延長儀表壽命。

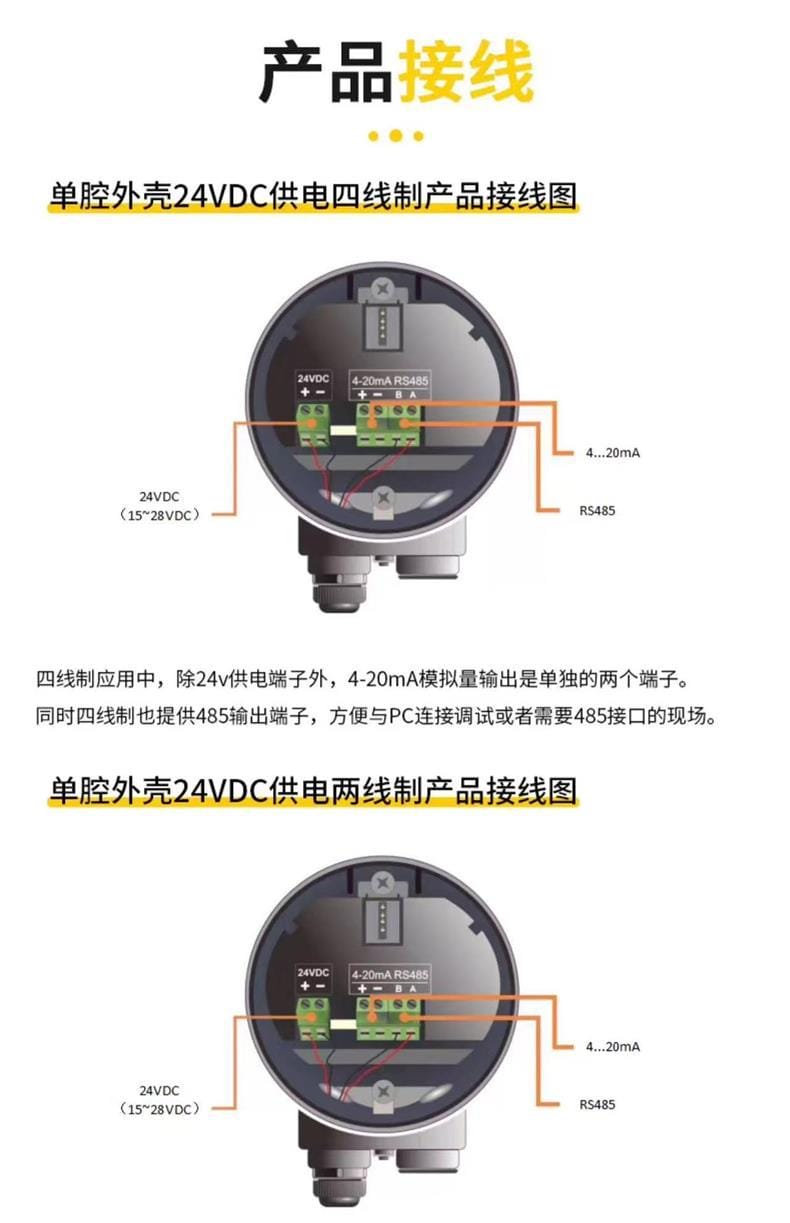

接線條件：提供標準M20×1.5電纜接口，四線制產品需獨立接線4-20mA與RS485端子；供電需匹配12~28VDC或定制AC220V電源，確保接地良好。

精準選型：訂貨前務必明確介質類型、量程范圍、安裝方式、工況溫度/壓力及供電/輸出信號要求。強腐蝕、超高溫、強粉塵等特殊工況需提前溝通定制（如防腐法蘭、石英隔離、萬向吹掃裝置等）。
波束垂直對準：安裝時務必保證天線波束垂直射向目標液面/料面，傾斜安裝易導致回波衰減或測量跳變。
規避虛假回波：調試前需進行“空罐學習”或“虛假回波抑制”設置，確保波束路徑內無固定干擾物。若出現異常回波，可通過上位機軟件或面板按鍵進行濾波參數優化。
電氣安全：在防爆區域（Ex ia IIC T6）施工時，必須嚴格遵循防爆電氣安裝規范，使用匹配的本安/隔爆型電纜密封接頭，嚴禁帶電開蓋接線。
維護與校準：定期清潔天線透鏡表面附著的油污或結晶物；若介質介電常數發生顯著變化，需重新校準介電常數參數以保證±1mm精度。
