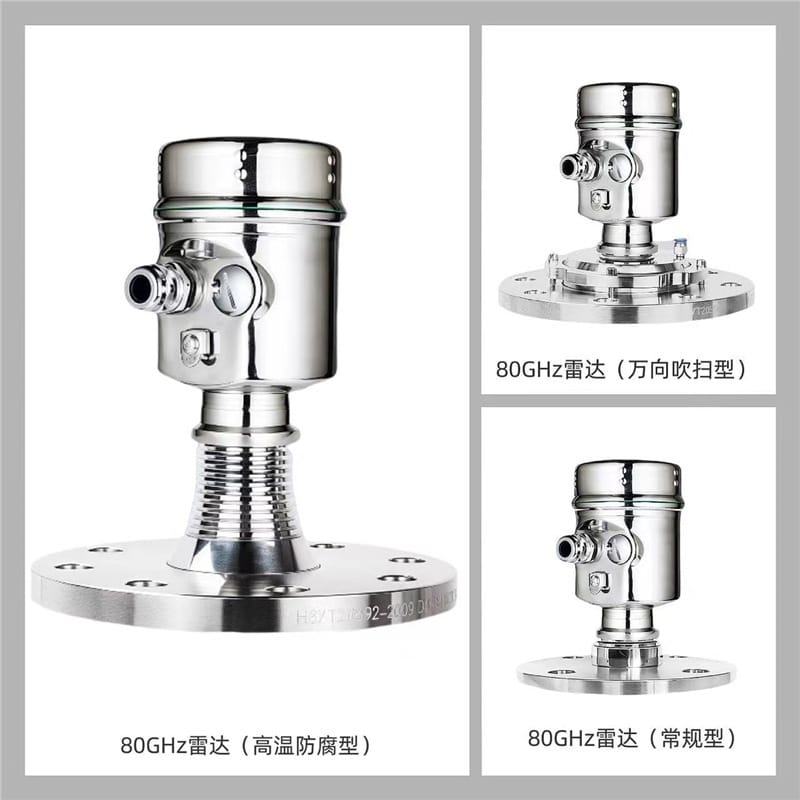

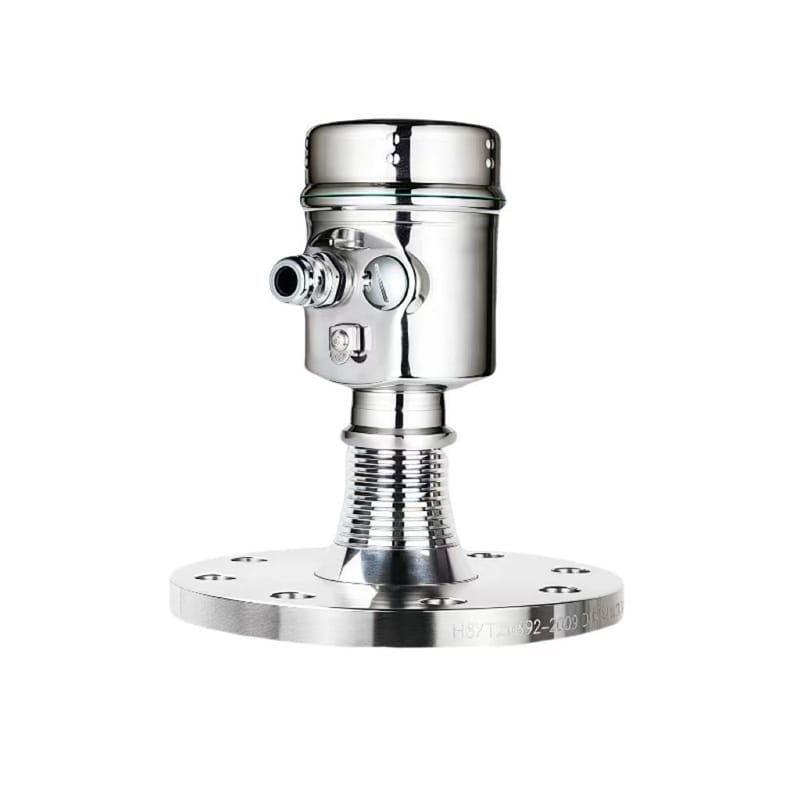

中優創儀 JHRD806B 全不銹鋼防腐雷達液位計產品手冊
一、產品概述
品牌：中優創儀
型號：JHRD806B
名稱：全不銹鋼防腐雷達液位計

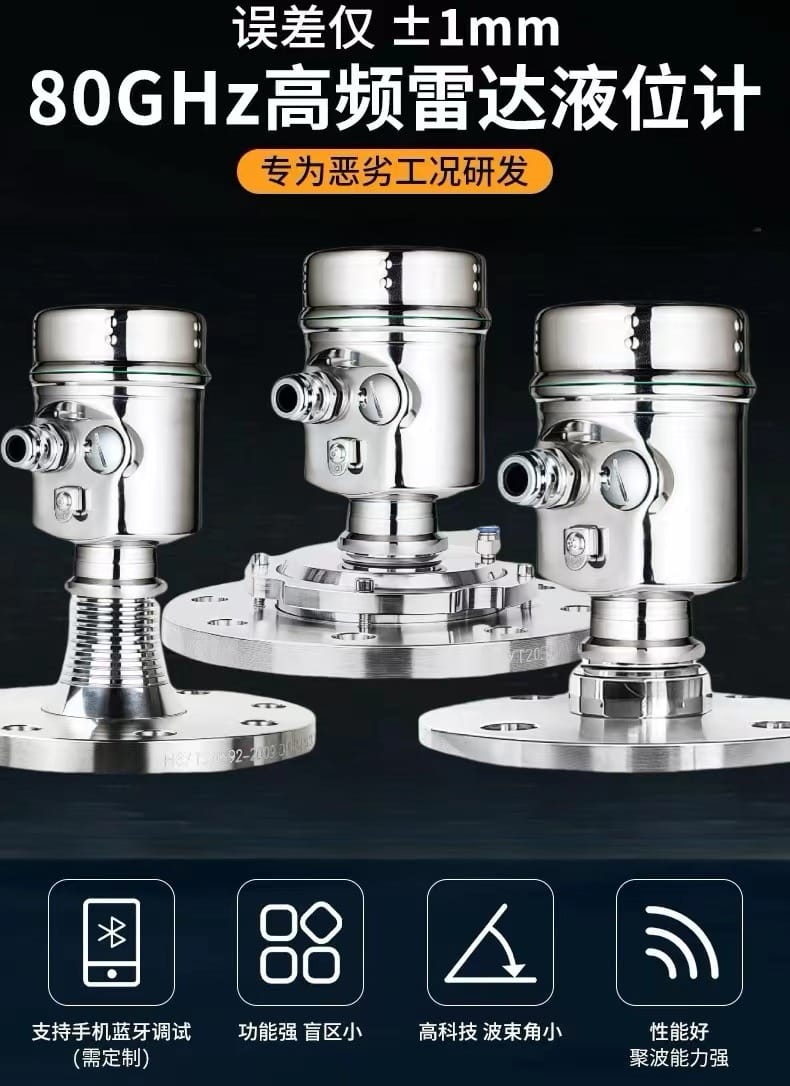

核心技術：80GHz 高頻調頻雷達技術
主要優勢：耐高溫 195℃（部分型號可達 1000℃）、耐壓 2.5MPa、誤差僅±1mm
本產品專為惡劣工況研發，具備強穿透力、小盲區、聚波能力強等特點，支持手機藍牙調試，售后由專業工程師全程指導，確保使用無憂。
二、核心特點
- 超高精度：測量誤差控制在±1mm 以?xún)?nèi)，重復精度高。
- 卓越性能：80GHz 高頻波束角小，聚波能力強，抗干擾性能優異。

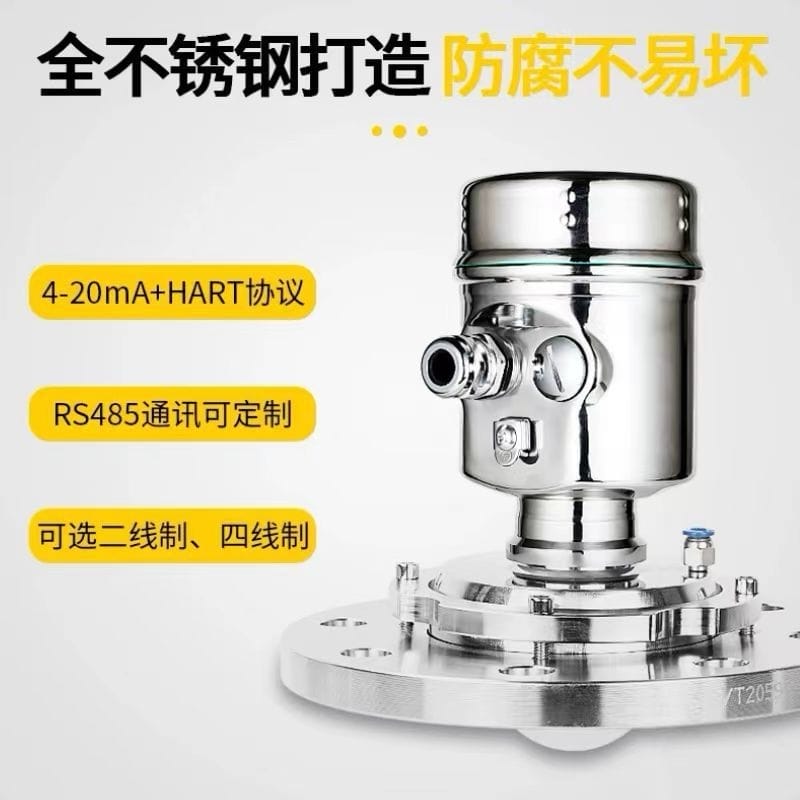

- 堅固耐用：全不銹鋼打造，防腐不易壞，適應強腐蝕液體環境。
- 智能通訊：標配 4-20mA + HART 協議，支持 RS485 通訊（可定制）。
- 靈活供電：可選二線制、四線制，供電范圍寬（12~28VDC 或 AC220V）。
- 便捷調試：支持手機藍牙調試功能，配備 128*64 點陣顯示屏及 4 個操作按鍵。

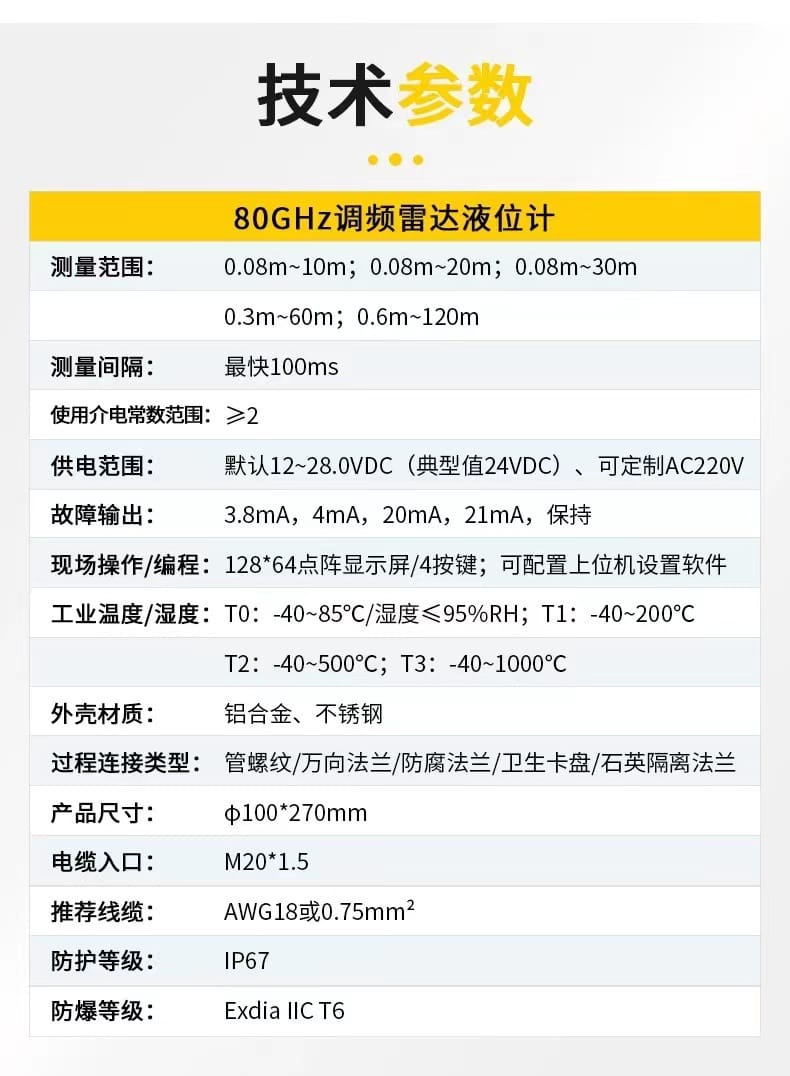

三、技術參數
| 參數項目 |
規格指標 |
| 工作頻率 |
80GHz 調頻連續波 |
| 測量范圍 |
0.08m~10m / 0.08m~20m / 0.08m~30m / 0.3m~60m / 0.6m~120m |
| 測量間隔 |
最快 100ms |
| 介電常數 |
≥2 |
| 供電電源 |
默認 12~28VDC (典型值 24VDC)，可定制 AC220V |
| 信號輸出 |
4-20mA + HART，RS485 (可定制) |
| 故障輸出 |
3.8mA, 4mA, 20mA, 21mA, 保持 |
| 環境溫度 |
T0: -40~85℃; T1: -40~200℃; T2: -40~500℃; T3: -40~1000℃ |
| 環境濕度 |
≤95% RH |
| 外殼材質 |
鋁合金、不銹鋼 |
| 過程連接 |
管螺紋 / 萬向法蘭 / 防腐法蘭 / 衛生卡盤 / 石英隔離法蘭 |
| 產品尺寸 |
Φ100 × 270mm |
| 電纜入口 |
M20×1.5 |
| 推薦線纜 |
AWG18 或 0.75mm2 |
| 防護等級 |
IP67 |
| 防爆等級 |
Exd ia IIC T6 |
四、應用行業與場景
本儀表適用于各種惡劣工況下的液位測量，主要應用領域包括：
- 化工行業：強腐蝕液體、酸堿介質儲存。
- 環保水務：污水、污泥、雨水池監測。
- 石油石化：油品儲罐、高溫油漿、含泡沫介質。
- 電力能源：鍋爐汽包、高溫蒸汽管道。
- 其他工業：存在粉塵、蒸汽、油污附著、攪拌干擾的復雜環境。

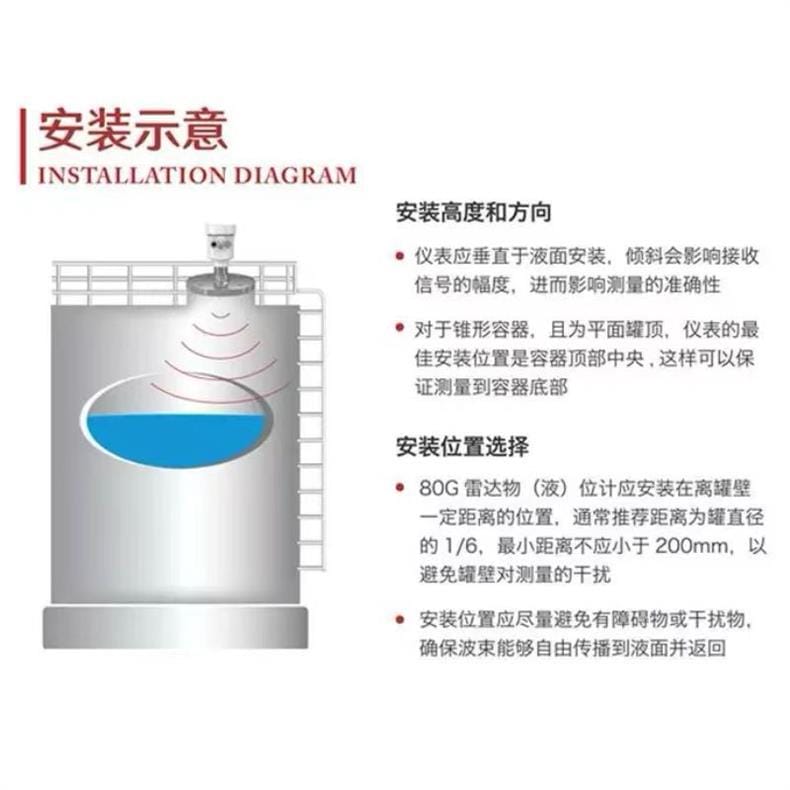

五、安裝條件

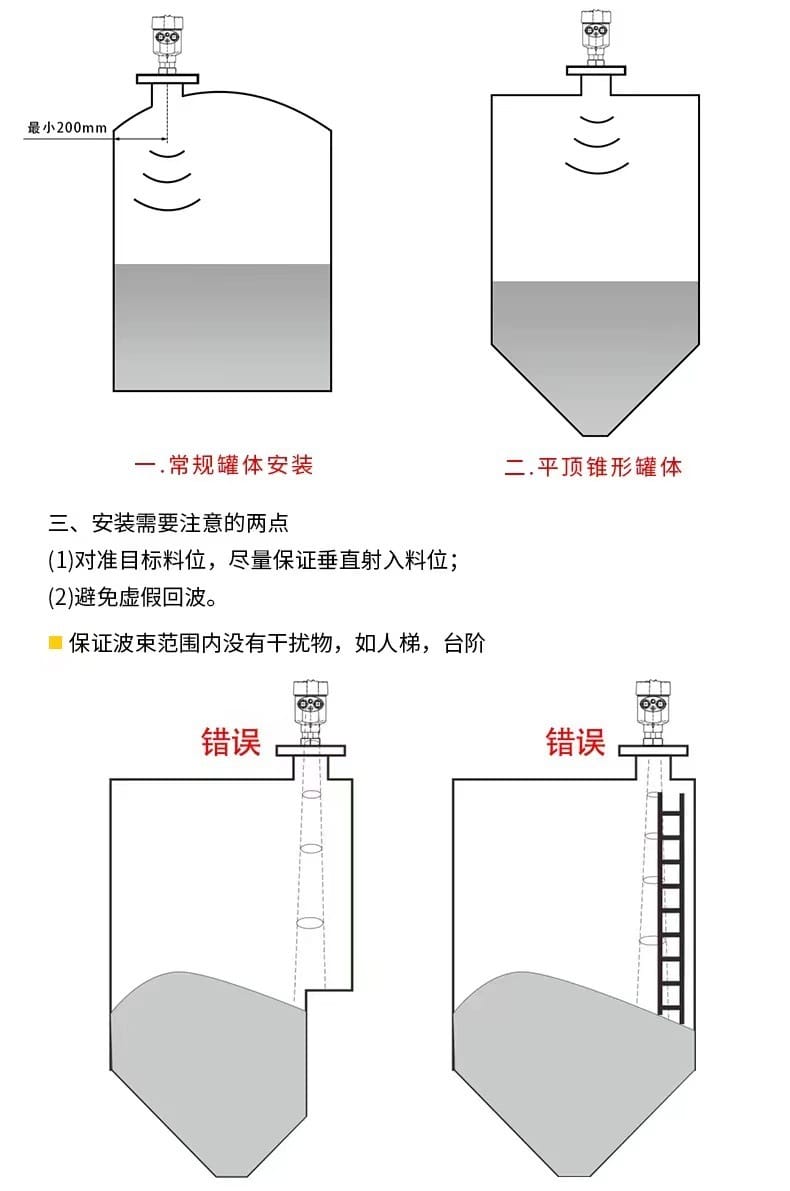

1. 安裝位置選擇
- 常規罐體：選取罐體直徑的 1/6 或 1/4 處進行安裝。儀表應安裝在離罐壁一定距離的位置，通常推薦距離為罐直徑的 1/6，最小距離不應小于 200mm，以避免罐壁對測量的干擾。
- 錐形容器：對于平面罐頂?shù)腻F形容器，儀表的最佳安裝位置是容器頂部中央，這樣可以保證測量到容器底部。

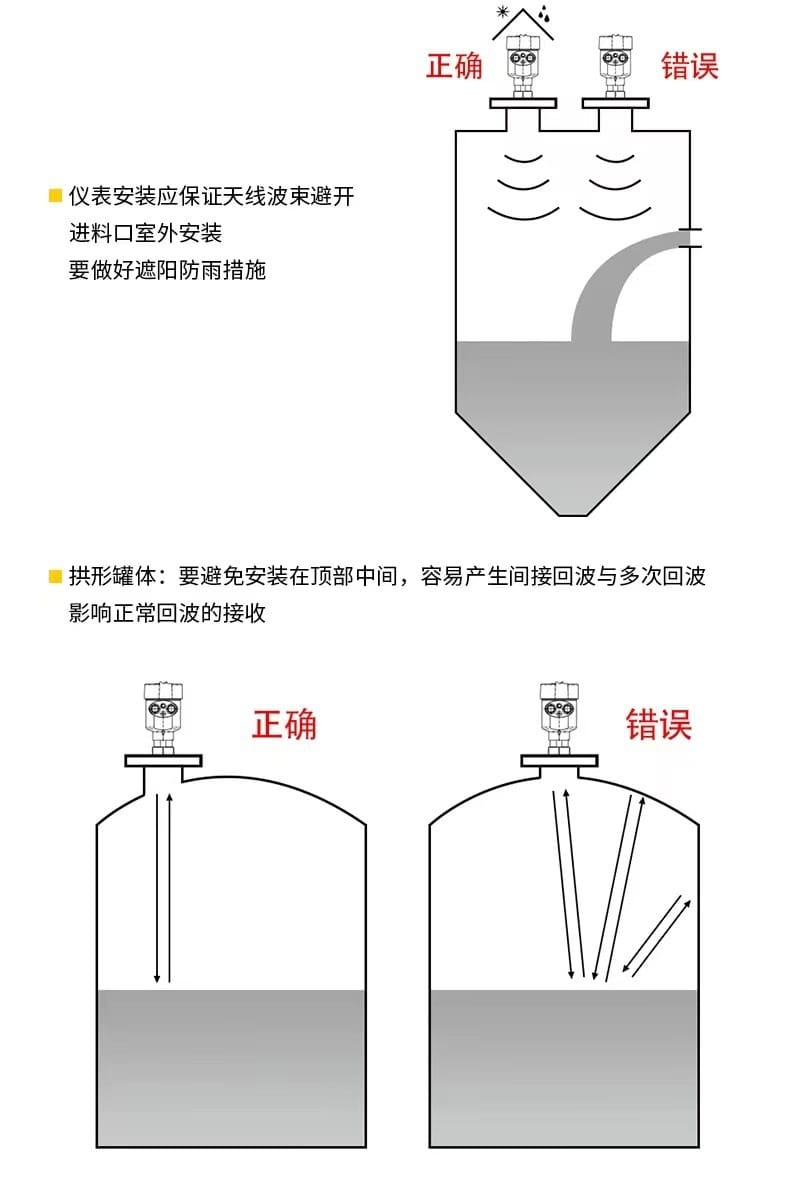

- 拱形罐體：要避免安裝在頂部中間，容易產生間接回波與多次回波影響正常回波的接收。
- 避障原則：安裝位置應盡量避免有障礙物或干擾物，確保波束能夠自由傳播到液面并返回。保證波束范圍內沒有干擾物，如人梯、臺階、進料口等。
2. 安裝方向與姿態
- 垂直度：儀表應垂直于液面安裝，傾斜會影響接收信號的幅度，進而影響測量的準確性。
- 對準目標：安裝時盡量保證垂直射入料位，對準目標料位。
3. 環境防護
- 室外安裝：要做好遮陽防雨措施。
- 防震要求：避免安裝環境的強烈震動。
- 空間預留：保留足夠的安裝空間（安裝位置要與罐壁保留 200 毫米的最小距離確保雷達發射角內不存在障礙物）。
六、注意事項
- 選型確認：為確保您的快速選型，請?zhí)峁┮韵滦畔ⅲ航橘|(zhì)類型、量程需求、安裝方式、溫度/壓力范圍、供電及輸出要求。
- 避免虛假回波：安裝時需仔細規劃，避免虛假回波產生。保證波束范圍內沒有干擾物。

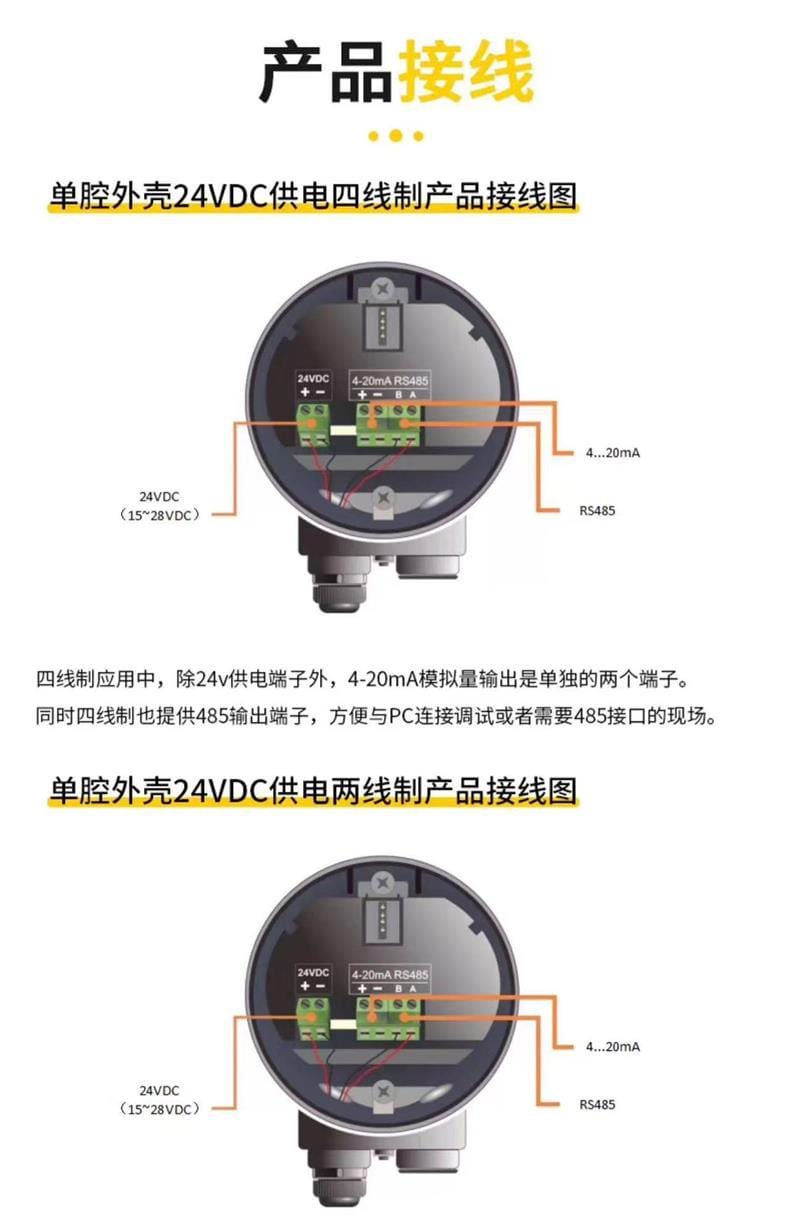

- 接線規范：
- 四線制：除 24V 供電端子外，4-20mA 模擬量輸出是單獨的兩個端子，同時提供 RS485 輸出端子，方便與 PC 連接調試。
- 二線制：電源與信號共用兩根線，需注意電壓范圍（15~28VDC）。

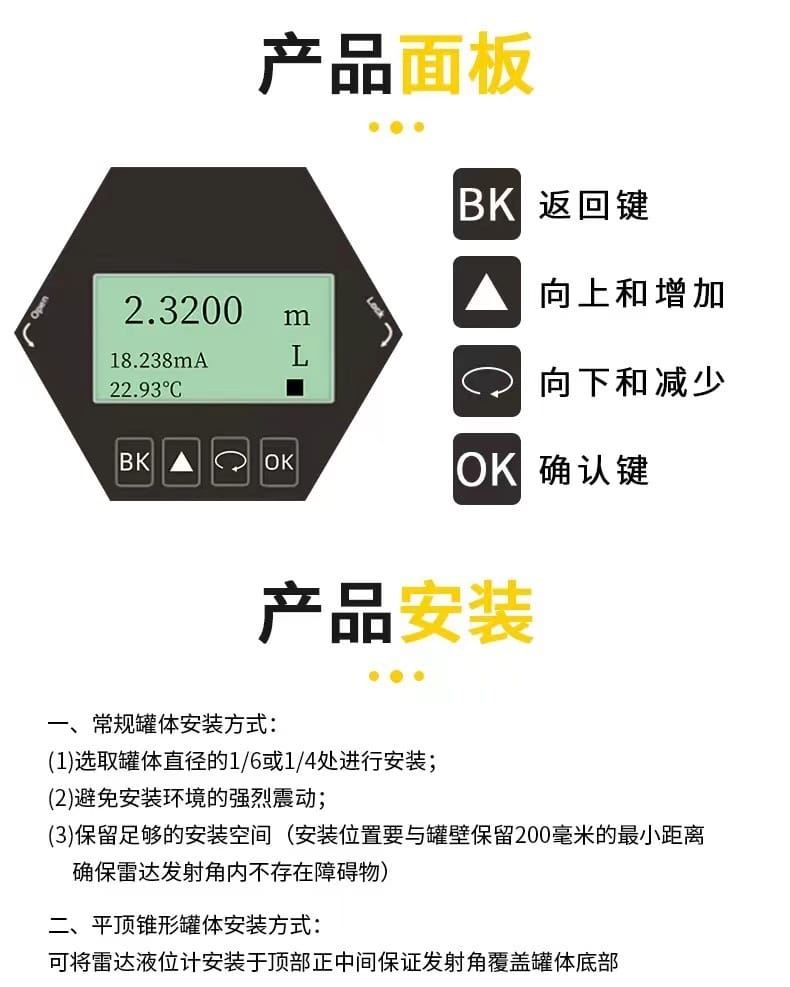

- 調試操作：現場操作通過 128*64 點陣顯示屏/4 按鍵完成，也可配置上位機設置軟件。建議由專業工程師全程指導操作。
- 故障排查：若出現異常，可檢查供電電壓、接線端子是否松動以及是否存在強電磁干擾。
