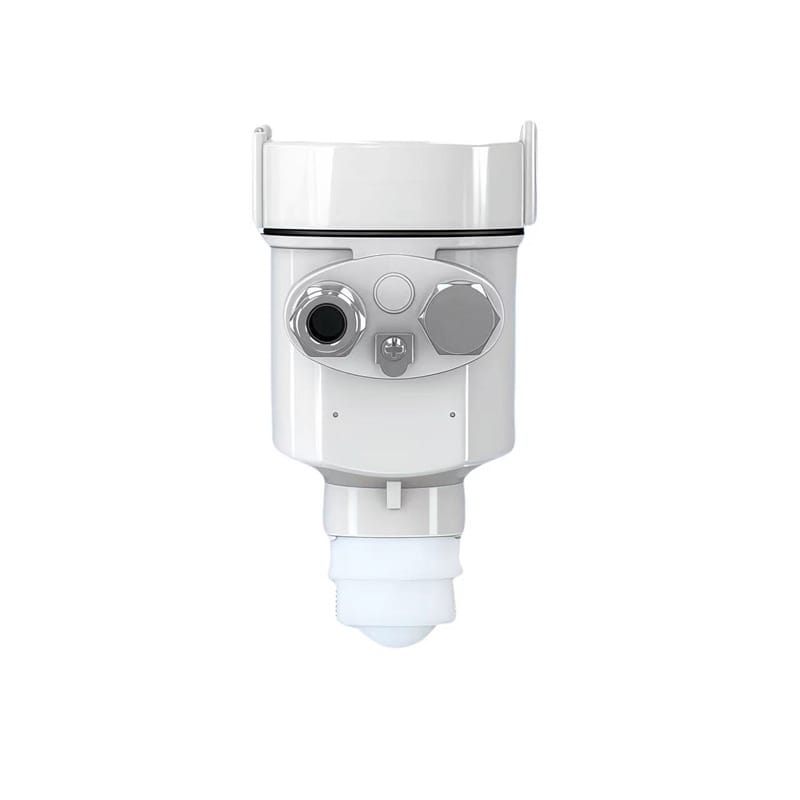

中優創儀JHRD807F防腐型雷達液位計 產品技術手冊

? 核心特點

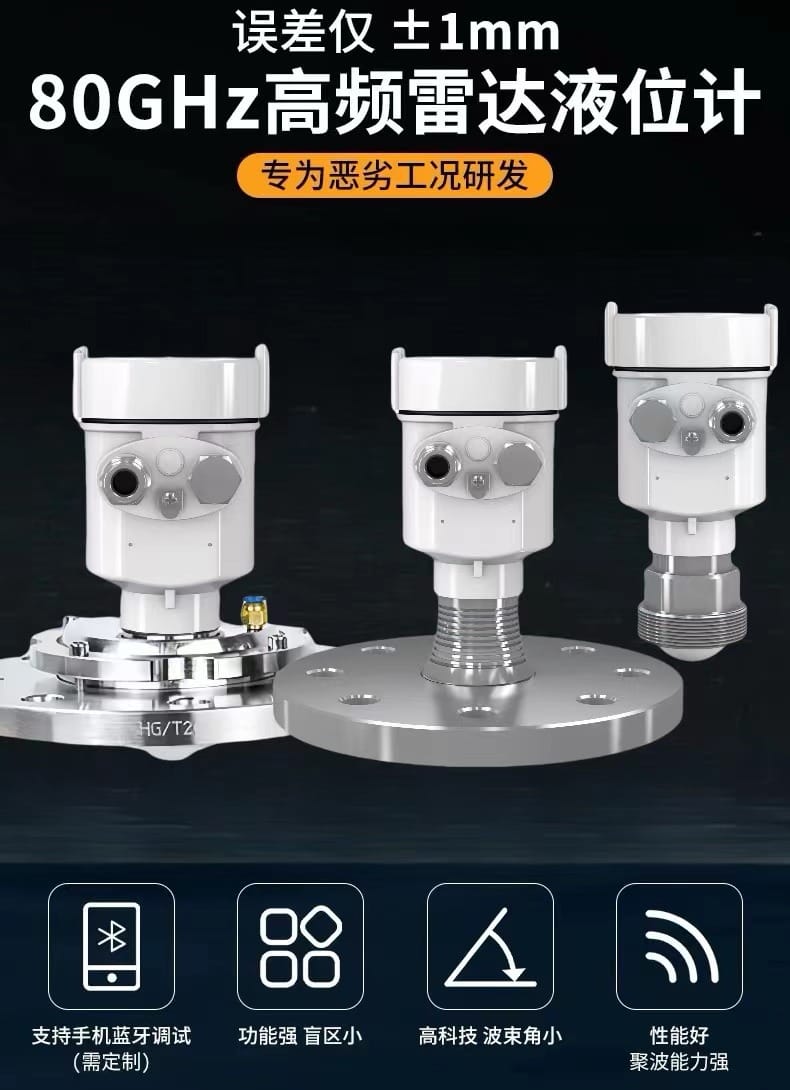

80GHz高頻調頻技術：采用76~81GHz高頻雷達，波長極短，波束角僅3°/8°可選，聚波能力極強，實現非接觸式精準測量。
±1mm超高精度：測量誤差低至±1mm，盲區小至8cm，遠超傳統26G雷達（±5mm），滿足高精度計量需求。
強悍抗干擾能力：超強穿透力，無懼強粉塵、蒸汽、油污附著、污水泡沫、攪拌揮發及復雜工況干擾。

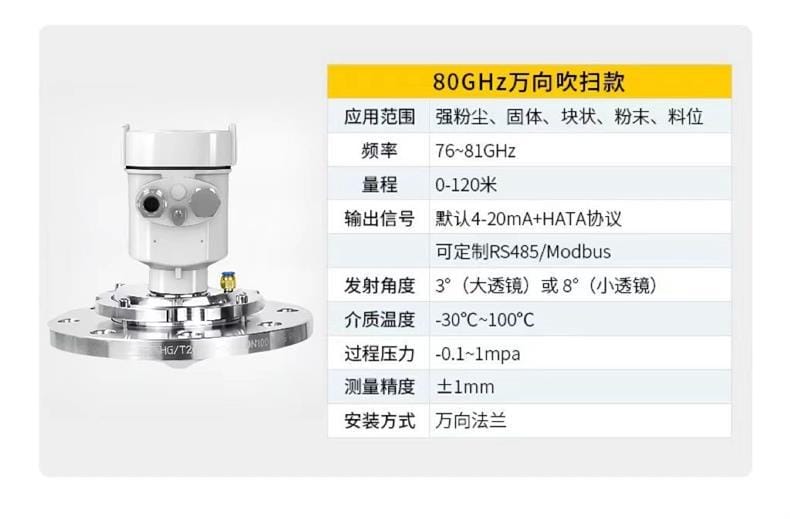

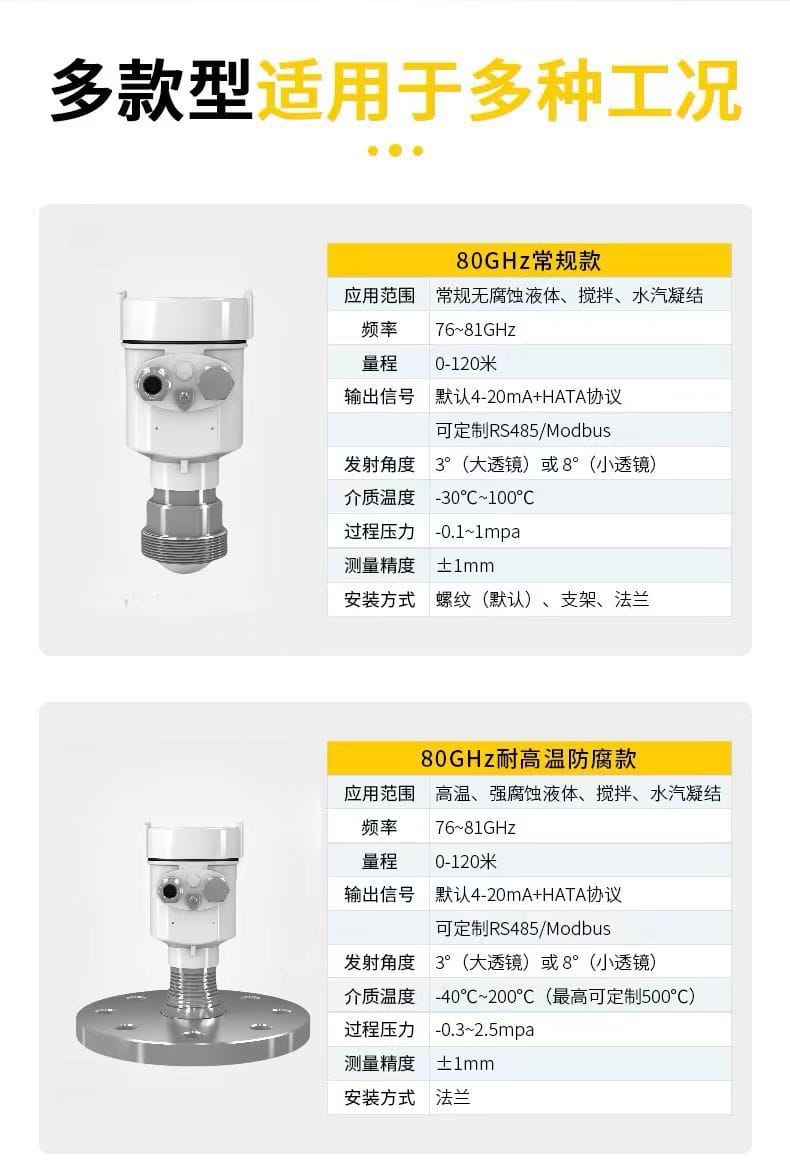

寬溫域與防腐設計：專為強腐蝕性液體、漿液及惡劣環境研發，提供常規型、耐高溫防腐型（最高定制1000℃）及萬向吹掃型。

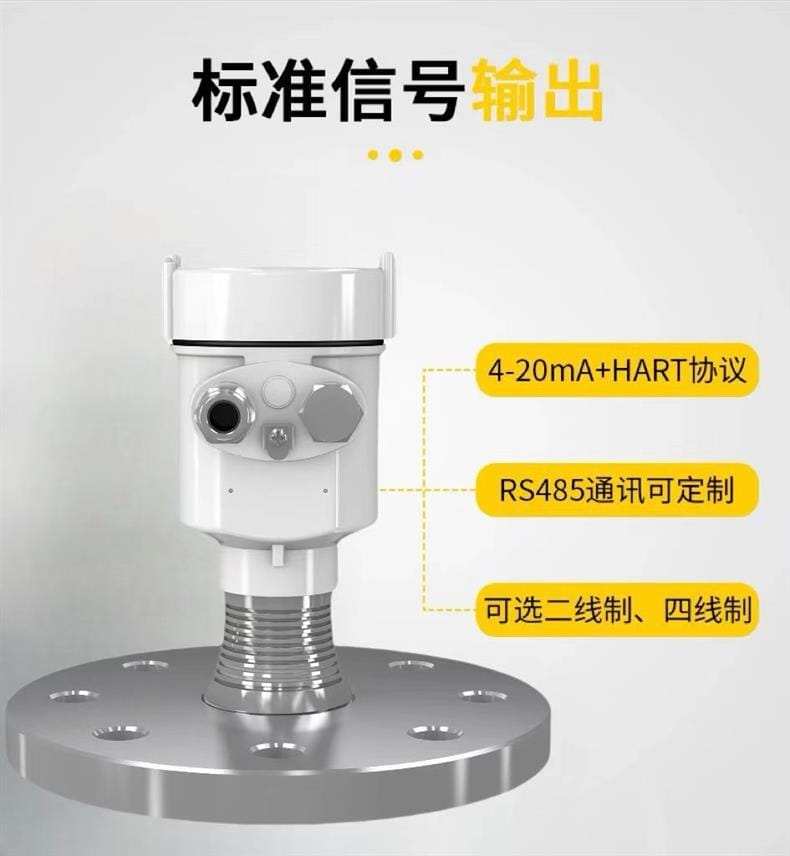

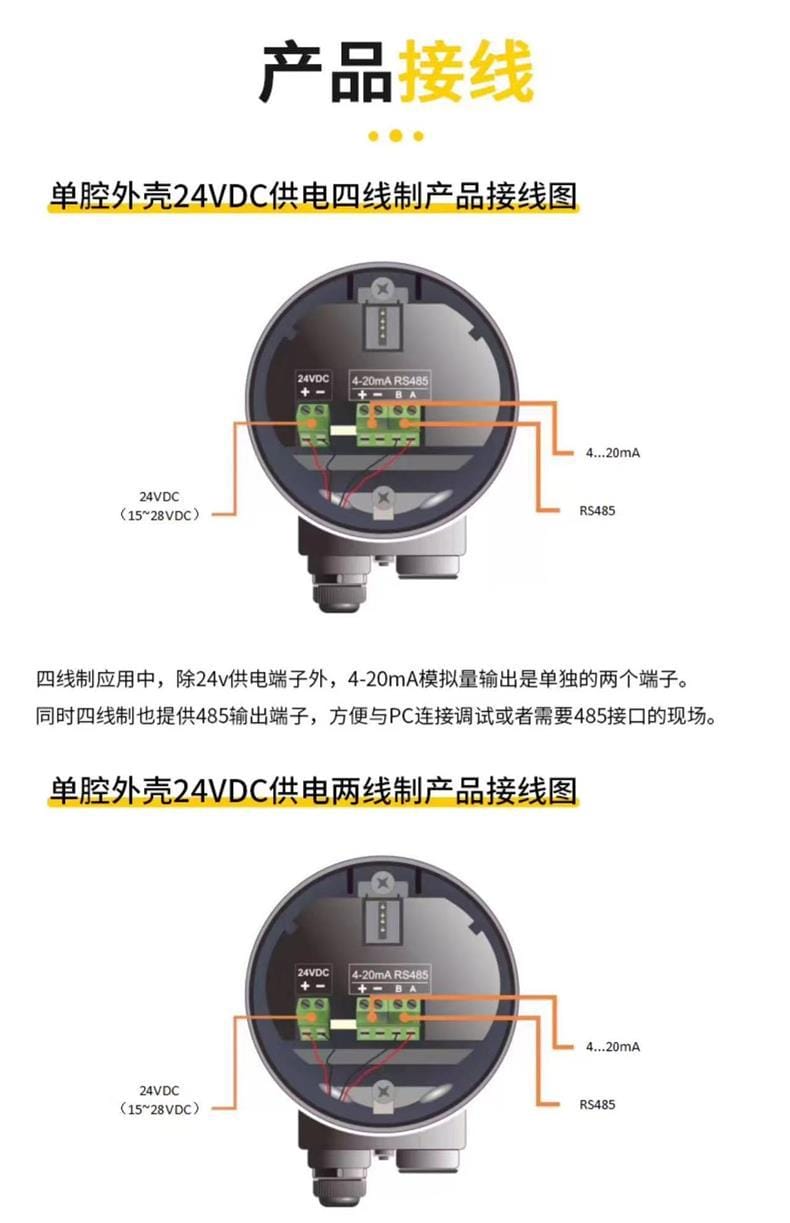

靈活通訊與供電：標配4-20mA+HART協議，支持RS485/Modbus定制；兼容二線制/四線制，支持12~28VDC及AC220V供電。
智能交互與擴展：配備128×64點陣屏與4鍵面板，支持上位機軟件遠程配置；可配套顯示儀表實現罐下遠傳、液位報警及泵閥聯動控制。

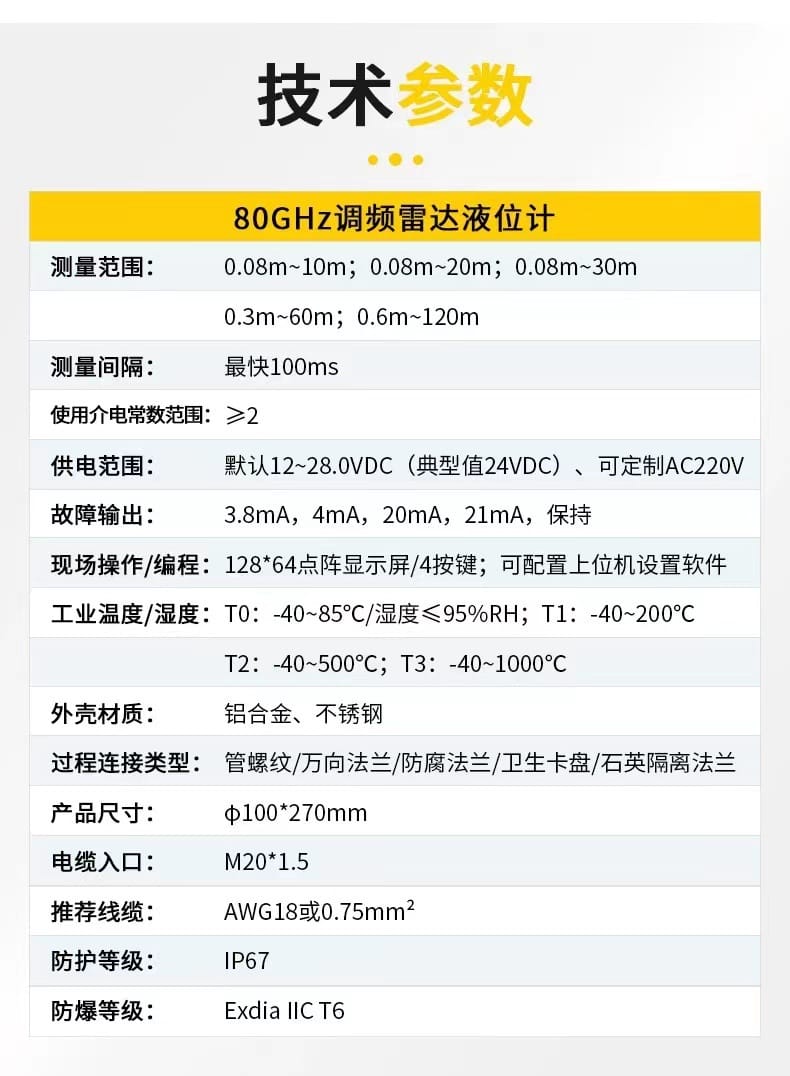

參數項	規格說明
工作頻率	76~81GHz（80GHz調頻連續波）
測量范圍	0.08m~120m（多檔可選：10m/20m/30m/60m/120m）
測量間隔	最快100ms
測量精度	±1mm
適用介電常數	≥2
供電電壓	默認12~28VDC（典型24VDC），可定制AC220V
輸出信號	4-20mA+HART（默認），可定制RS485/Modbus
故障輸出	3.8mA / 4mA / 20mA / 21mA / 保持

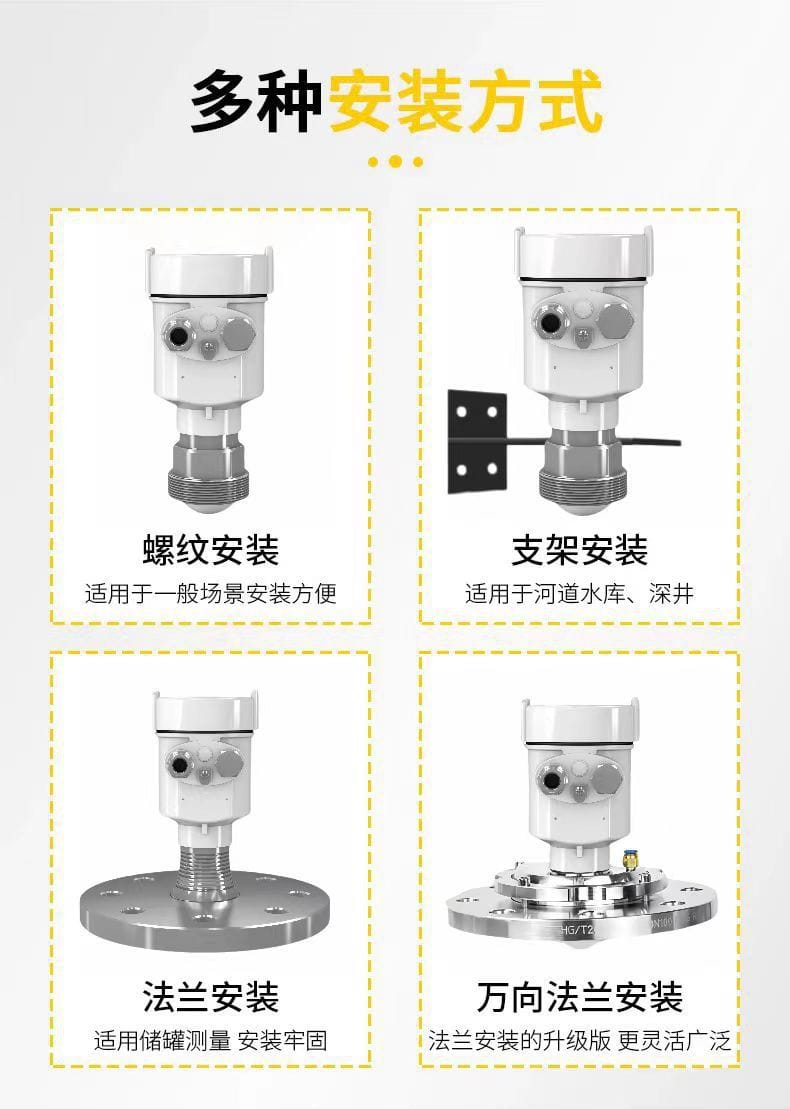

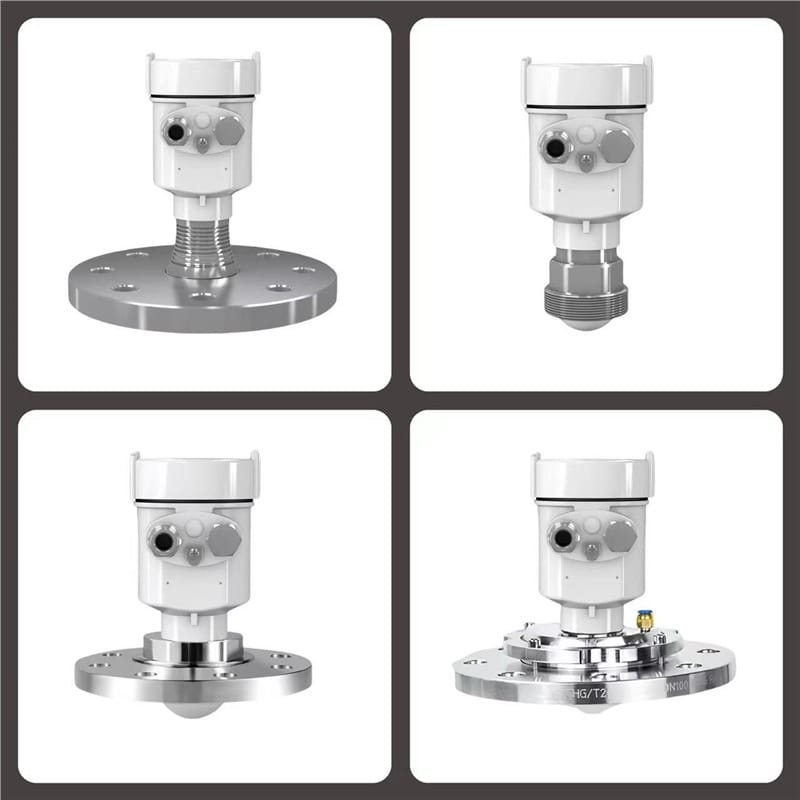

過程連接	管螺紋 / DN10萬向法蘭 / 防腐法蘭 / 衛生卡盤 / 石英隔離法蘭
介質溫度	T0: -40~85℃ / T1: -40~200℃ / T2: -40~500℃ / T3: -40~1000℃（可定制）
過程壓力	-0.1~1.0MPa（常規） / -0.3~2.5MPa（耐高溫防腐）
外殼材質	鋁合金 / 不銹鋼
產品尺寸	Φ100 × 270mm
電纜入口	M20×1.5
推薦線纜	AWG18 或 0.75mm2
防護/防爆等級	IP67 / Exdia IIC T6

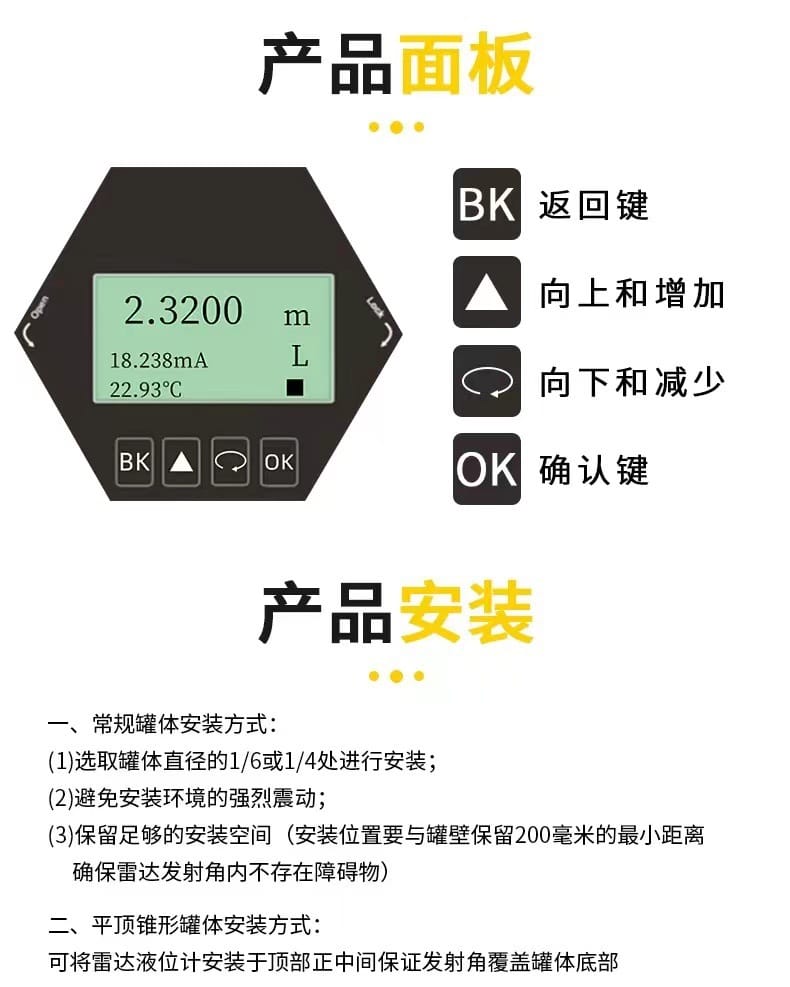

顯示與編程	128×64點陣LCD + 4按鍵（BK/OK/↑/↓），支持上位機軟件

精準選型：訂貨前務必提供介質名稱、量程范圍、安裝方式、工況溫度/壓力、供電類型及輸出協議，以便廠家定制匹配型號。

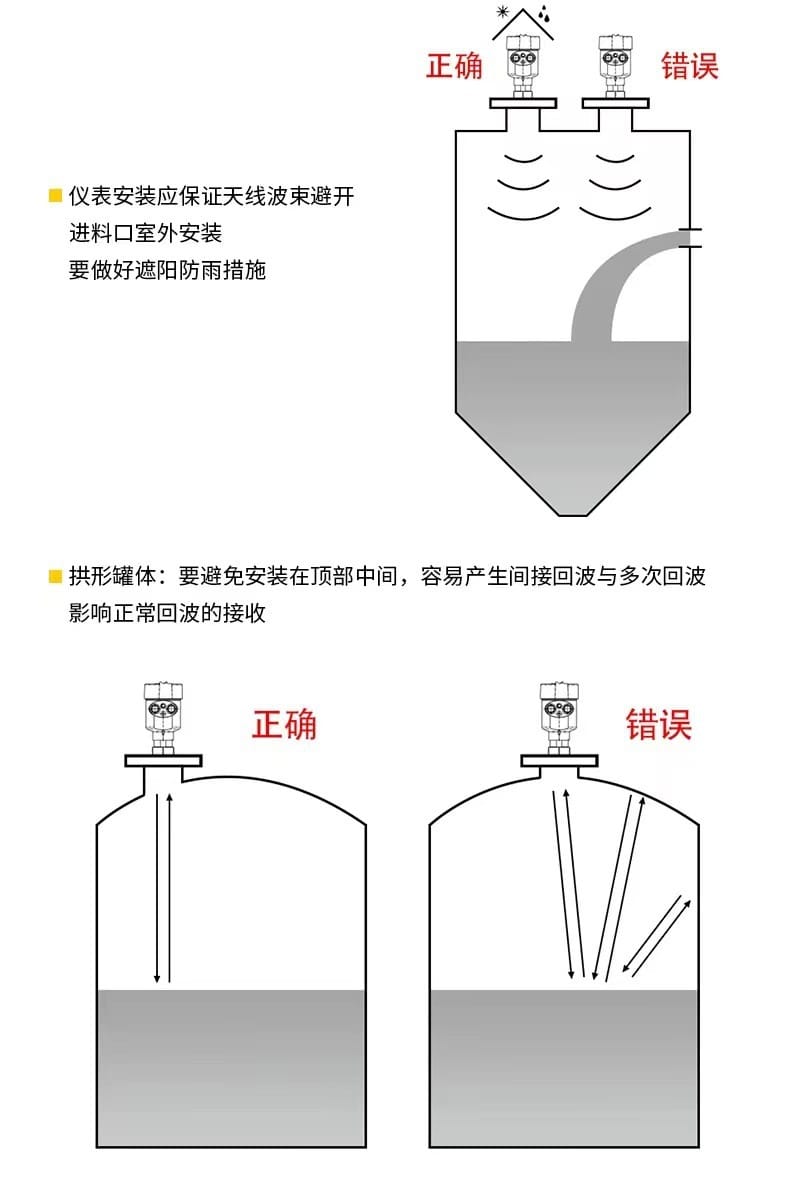

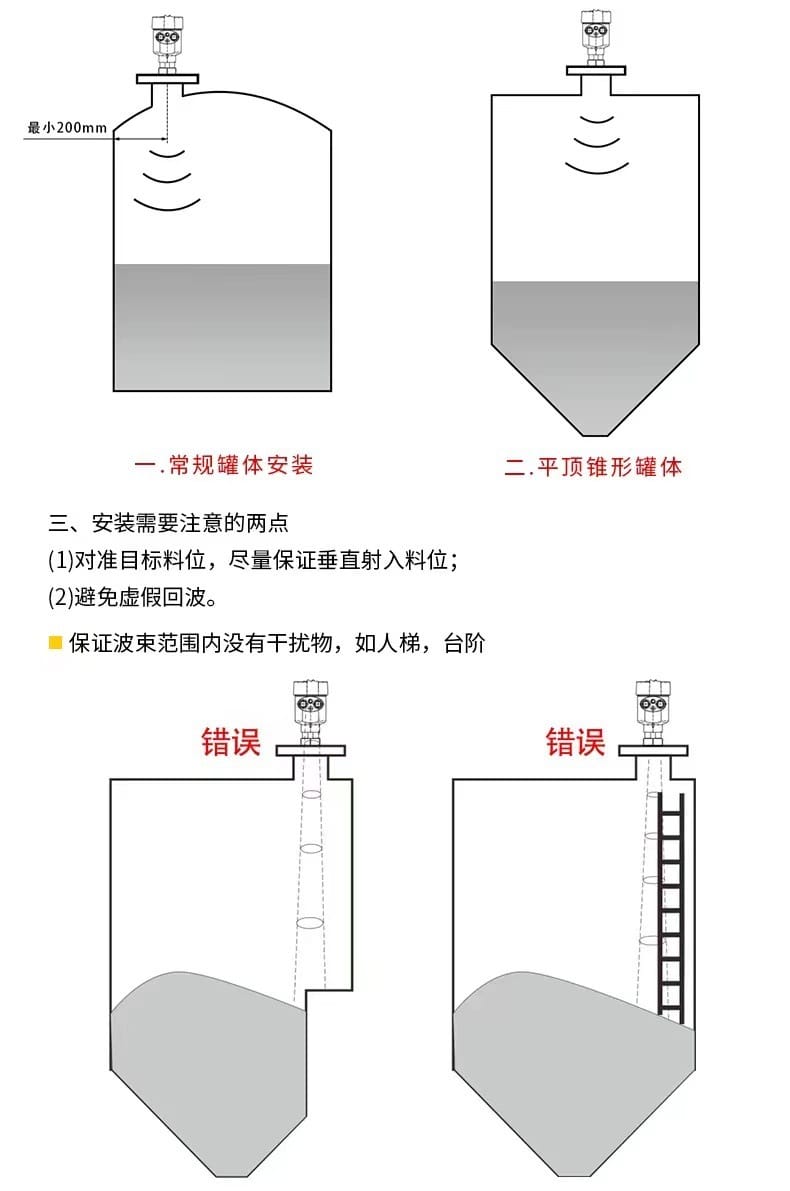

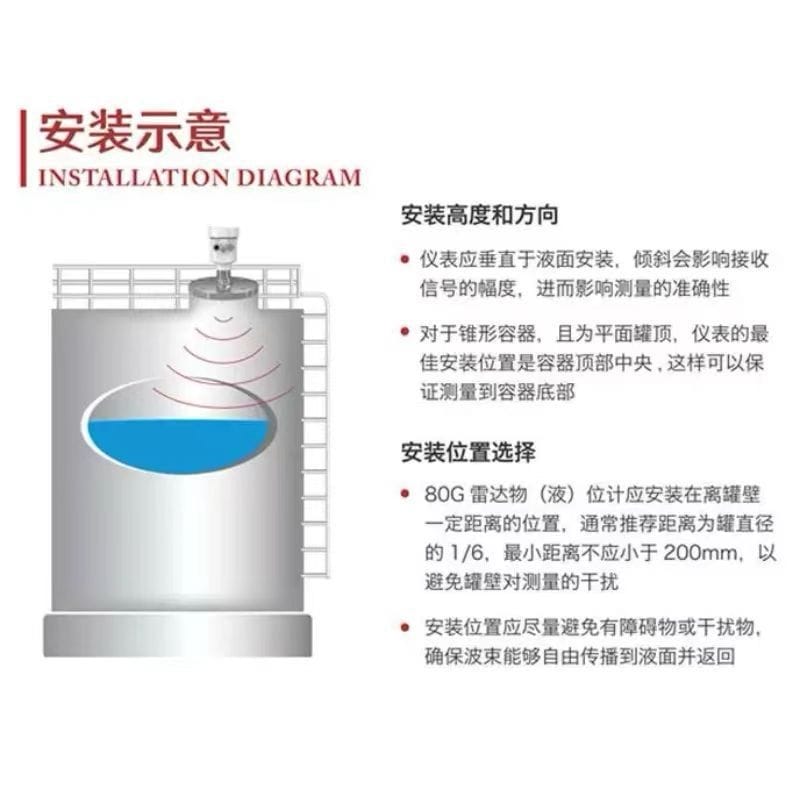

垂直安裝：天線必須嚴格垂直對準料面，傾斜安裝將導致回波信號衰減或測量失準。
虛假回波抑制：初次上電或工況變更時，需通過面板按鍵或上位機軟件執行“空罐標定”與“虛假回波學習”，過濾固定干擾物回波。
防腐與耐溫確認：接觸強腐蝕或超高溫介質時，務必核對法蘭材質、天線涂層及隔離膜片（如石英法蘭）的兼容性，防止儀表損壞。
日常維護：定期檢查并清潔天線透鏡表面，清除油污、結晶或附著物；防爆區域（Exdia IIC T6）嚴禁帶電開蓋接線或維修。

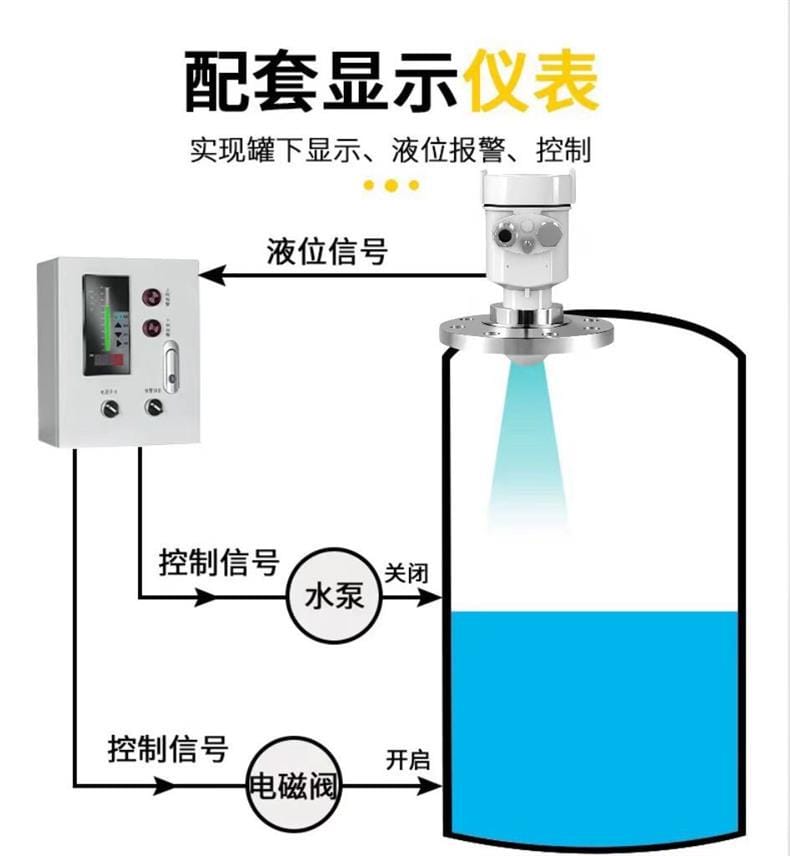

聯動控制：配套顯示儀表可實現高低液位報警及泵閥自動控制，接線前請確認控制邏輯與負載功率，避免繼電器過載。

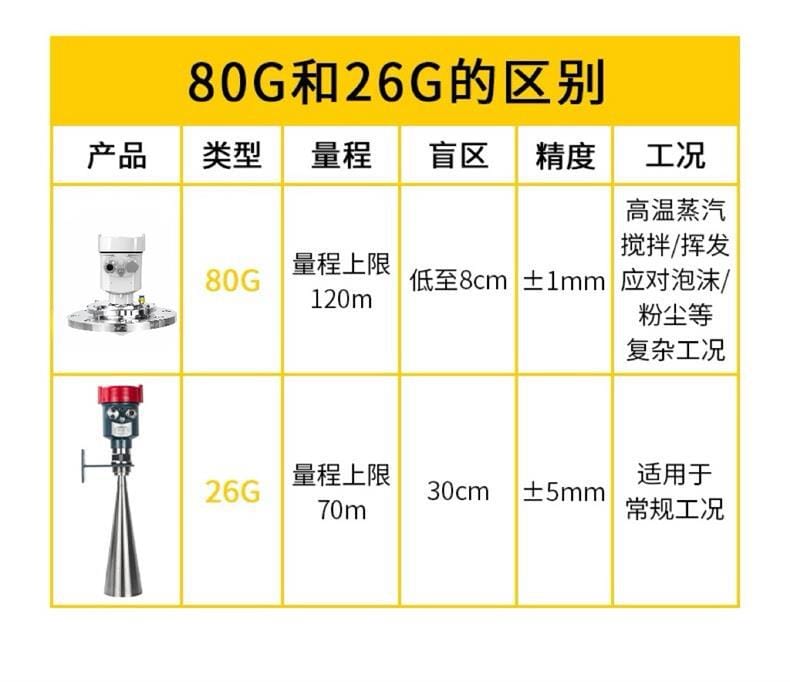

80G vs 26G 選型建議：常規清水/穩定介質可選26G；若存在泡沫、粉塵、蒸汽、強攪拌或需高精度/大量程，強烈建議選用本80G型號。
